Минусы и плюсы свайного фундамента

Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:

  • Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
  • Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:
  1. На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
  2. В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
  3. На солончаках, просадочных грунтах.
  4. В регионах с вечной мерзлотой, при значительной глубине промерзания.
  5. В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
  6. На лесовидных почвах, теряющих прочность при насыщении водой.
    Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.
  • Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
  • Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
  • Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.

Существуют у такого вида фундамента и минусы:

Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения

Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения.
Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай.
Отсутствие подвала. В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом

Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве

В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.

Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

  • толщина стали, использованной для изготовления ствола и лопастей сваи,
  • толщина и качество защитного антикоррозионного покрытия,
  • химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

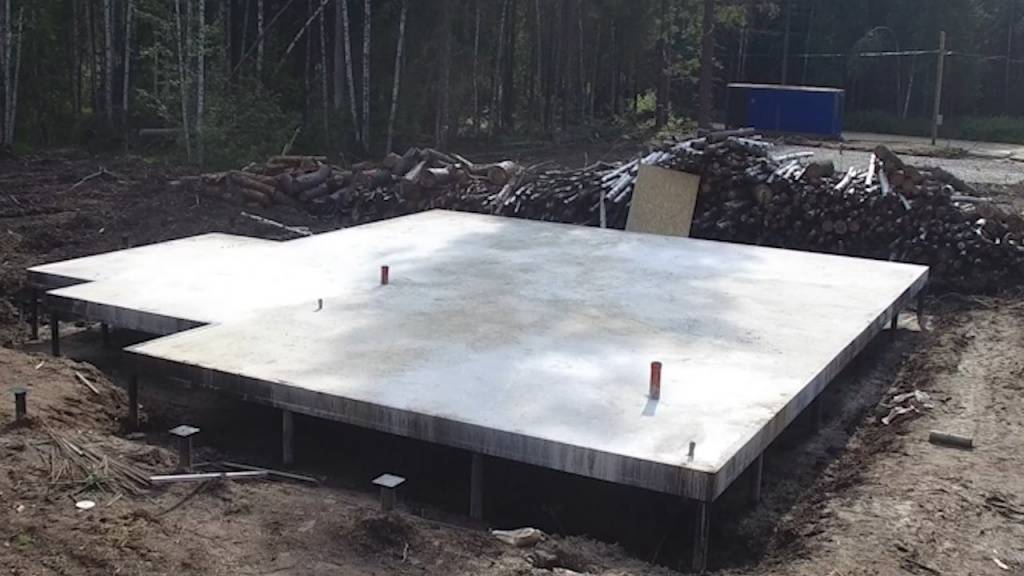

Сфера использования СПФ

Свайно-плитный фундамент универсален в географии использования, он успешно применяется как в условиях вечной мерзлоты, так и в южных регионах. Часто это более выгодное решение по сравнению с аналогами — сборными ленточными и монолитными фундаментами.

Целесообразно обращаться к использованию СПФ в случаях:

  • Когда строительство ведется на сейсмоопасном участке.
  • На проблемных грунтах: при значительной глубине промерзания, на пучинистых грунтах, высоком уровне размещения пластов подземных вод. В этих случаях сваи нередко являются единственным надежным решением, но и они могут использоваться с оглядкой на ограничения. Для массивных сооружений с перспективой дальнейшей достройки этажей необходимо усиление свай, в частности, обвязкой плитным фундаментом.
  • В чувствительных к вибрационным нагрузкам строениях — например, для каркасных домов или стен из пенобетона.
  • При сооружении пристроек к уже имеющимся строениям.
  • При отсутствии точных данных об особенностях грунта, залегании подземных вод и других параметрах. Строительство — не та область, где можно допустить экспериментирование, потому надежный свайно-плитный фундамент желательно использовать всегда, когда присутствуют сомнения.

Применение СПФ при строительстве на берегу.

В перспективе использование свайно-плитных фундаментов будет расширяться, уже сейчас спрос на них растет год от года. Уникальная технология позволяет возводить строения как в мало-, так и в многоэтажном строительстве достаточно быстро и с минимальными отходами.

Нужно ли утепление

Видео описание

Свайный фундамент не нуждается в утеплении. Но если не используется ростверк, свайное поле можно дополнительно закрыть, например, фасадным сайдингом. Лучше всего использовать специальный экран, закрывающий пространство под постройкой. При желании все-таки утеплить пространство под домом, можно дополнительно использовать полистирольные плиты или другие материалы.

Отделочные работы

Отделку свайного основания можно провести при помощи камня, кирпича, сайдинга, деревянных или пластиковых панелей. Выбор материала зависит от личных предпочтений, стиля оформления дома в целом и финансовых возможностей. Без отделки здание будет выглядеть неаккуратно. К тому же отделка не только улучшает внешний вид дома, но и послужит дополнительным утеплением.


Отделка фундамента «под камень» добавит определенной изюминки к экстерьеру домаИсточник dom-i-remont.info

Заключение

Свайный фундамент – один из наиболее простых, доступных, надежных и долговечных видов основания. Простота его конструкции и возможность монтажа вне зависимости от погодных условий и вида почвы сделали популярным это эффективное и технологическое решение. В любом случае не стоит забывать, что все свои преимущества свайные фундаменты раскрывают только в том случае, когда были проведены тщательные расчеты.

Особенности постройки.

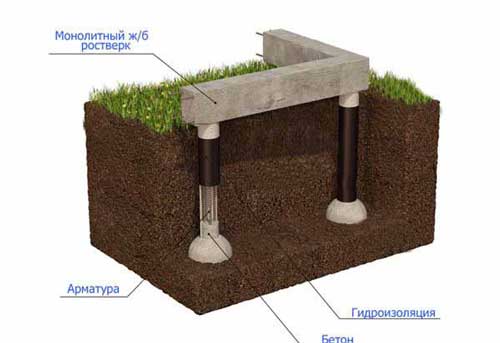

Свайно ростверковый фундамент плюсы и минусы. Как и постройка любого фундамента, сооружение свайно-ростверкового начинается с разметки участка. Она непременно должна быть точной. Чаще всего сваи располагаются в полутора метрах друг от друга. Для того чтобы точно определить это расстояние хорошо воспользоваться калькулятором свайно-ростверкового фундамента.

Затем приступают непосредственно к монтажу свай

Этот процесс не очень сложен, но требует аккуратности, так как важно правильно соблюсти глубину их погружения и вертикальность положения. Чаще всего глубины в полтора – два метра оказывается достаточно

Все сваи после установки должны возвышаться над землей на двадцать, двадцать пять сантиметров. Требуется это для создания ростверка.

Когда монтаж свай окончен, можно приступать к следующему этапу строительства свайно-ростверкового фундамента. Обустройство ростверка для человека, не имеющего достаточного строительного опыта, может показаться сложным, но если соблюдать правила, все непременно получится. Перед тем как изготовить для него опалубку, следует обработать верх свай гидроизоляционной мастикой.

Для того чтобы опалубка надежно держалась, по внутреннему и внешнему периметру устанавливают колья высотой, равной или немного превышающей высоту опалубки. Шаг между ними должен быть в полтора – два метра. Дно опалубки и бока изготавливают из обрезной доски, которая фиксируется при помощи саморезов. Далее она застилается материалом для гидроизоляции. После этого проводят армирование и заливку ростверка бетоном. Как только он высыхает, опалубку снимают.


Свайно ростверковый фундамент плюсы и минусы.

Возведенный таким образом свайно-ростверковый фундамент способен выдерживать даже тяжелые постройки из газобетона. Достаточно выгодный с материальной стороны и являющийся надежным и долговечным основанием свайно-ростверковый фундамент обустраивают и под относительно легкими деревянными домами, если строительство ленточного фундамента под ними невозможно или не очень надежно.

Перед началом строительства всегда рассчитывают итоговую стоимость. Цена свайно-ростверкового фундамента суммируется из нескольких показателей. Это, само собой, цена свай, которая различается в зависимости от их диаметра, длины, вида и качества; стоимости их доставки и установки; а также работ и материалов для создания ростверка.

Для того чтобы не тратить средства на лишний материал, важно точно произвести расчет свайно-ростверкового фундамента. Для этого следует либо обратиться в фирму, либо воспользоваться онлайн калькулятором

Второй вариант является бесплатным, но в этом случае возможна небольшая погрешность.

Плюсы и минусы свайного основания

У любой конструкции – свайные фундаменты не исключение – имеются как свои плюсы, так и минусы.

Плюсы

Плюсы свайных оснований из ж/б свай для применения в частном строительстве:

  1. Устойчивость ко всем видам нагрузок.
  2. Имеющаяся химическая инертность бетонной смеси очень важна при обустройстве оснований в тех грунтах, которые химически активны.
  3. Долговечность.
  4. Высокий запас прочности. Это дает возможность достройки второго этажа (по необходимости).

Минусы

Имеющиеся недостатки:

  • Необходимость применения спецтехники.
  • Если в монтаже применяются копры, то велика вероятность разрушения ветхих построек из-за сильных колебаний грунта.
  • Если используется спецтехника, то на тесной стройплощадке может не хватить места для маневрирования первой.

Учитывая все плюсы и минусы, все же железобетонные сваи – лучшее и самое надежное решение для постройки загородного дома. Поскольку именно такой фундамент самый прочный и долговечный.

Преимущества

  1. Установка фундамента возможна на любом грунте – за вычетом пары исключений, винтовые сваи могут выполнять несущую функцию в любых условиях.
  2. Минимум земляных работ – нет необходимости прокапывать глубокие траншеи или производить земельные работы, так как ни предварительного выравнивания, ни выкапывания ям на участке не требуется.
  3. Монтаж на любом рельефе – сваи позволяют вывести ровное основание для дома как на ровных территориях, так и на имеющих уклон.
  4. Нет ограничений на сезонность работ – устанавливать фундамент можно в любую пору, даже зимой.
  5. Требуется минимум строительной техники и рабочих рук – в случае с мягким грунтом и качественными наконечниками работу способны выполнить всего три человека.
  6. Высокая скорость установки опор – длительность работ по монтажу фундамента занимает не более 3-х суток.
  7. Простая перепланировка – к строению со свайным фундаментом легко добавить дополнительную площадь.
  8. Экономичность – возведение фундамента с самыми простыми сваями позволит сэкономить до 30% средств, в сравнении с аналогами.
  9. Позволяют нивелировать перепады высот.
  10. Повышенная устойчивость к зимнему пучению грунта.
  11. Если залить пустоты сваи после монтажа, можно усилить ее несущую способность, увеличить сопротивляемость изгибу и долговечность. Повторное использование такой опоры невозможно.
  12. Возведение дома можно начинать без задержки после установки свай.
  13. Сваи могут применяться повторно – если пустоты опор не залиты бетоном, то их легко демонтировать и повторно использовать.
  14. Простой ремонт – в случае поломки одной опоры ее можно восстановить гораздо дешевле и быстрее, чем в случае с заливным или даже забивным фундаментом.
  15. Возможность нарастить высоту фундамента – после установки и выравнивания полости опор их можно без проблем нарастить.
  16. Теплый пол в доме – благодаря закрытому подполу и наличию воздушной прослойки пол в помещении будет теплым даже при наличии минимального количества изоляции.
  17. Здание не впитывает влагу – важный параметр с учетом того, что строения будут иметь стены из дерева или пеноблоков, чувствительных к влаге. Без прямого контакта с грунтом дом остается сухим, а образующаяся влага в подполе изолируется всего одним слоем соответствующей изоляции.
  18. Наличие подземных коммуникаций – не препятствие строительству, так как внедрение в землю опор минимально и позволяет обойти подземные линии снабжения.
  19. Для неответственных сооружений (забор, ворота) сваи с винтом можно создать собственноручно, используя сварку, болгарку и металлопрокат.

Этапы строительства и установки винтового фундамента

Технология обустройства такого основания проста и не требует рытья траншей. Пошагово:

  1. Начинают работы с разметки земельного участка, устанавливая колышки по периметру – это будут места для ввинчивания опор.
  2. Далее, натягивают шнур между ними – это контур будущего основания дома.
  3. Далее вынимается грунт на 10-15 сантиметров под каждую опору, исходя из диаметра лопастей.
  4. По разметке нужно ввинтить опоры в грунт. Для этой цели в верхней части сваи выполнены отверстия – в них вставляют лом или трубы (зависит от диаметра свай), они и будут рычагами для закручивания.
  5. Свая должна вкручиваться строго перпендикулярно поверхности грунта. Полностью свая не вворачивается – остается некоторый запас.
  6. Опоры делают одинаковыми по длине – излишки срезают болгаркой.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Во время работ очень важно проконтролировать перпендикулярность с помощью уровня. После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции

После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции.

Далее, приваривается дополнительный элемент – оголовок. Именно на него будет установлена плита или же балка ростверка. При этом какие-либо перекосы недопустимы!

После уже производят обвязку, которая делается по деревянным или же металлическим перемычкам. В том или ином случае необходима обработка антисептиком или антикоррозийным средством соответственно.

При некотором опыте можно не прибегать к услугам специальных бригад, а выполнить работы своими руками – достаточно хотя бы раз посмотреть на то, как это правильно делается, а также иметь хотя бы минимальные строительные навыки.

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

Фундамент с металлическим ростверком

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

Винтовые сваи

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Как выглядитКогда используется
Одиночные сваиСлужат для поддержки отдельных элементов. Часто применяются, когда нужно достроить что-либо к готовому зданию
Стандартный фундаментПодходит под колонны, главные элементы здания
Свайные лентыНаходятся под стенами дома
Свайное полеПрименяется при возведении тяжёлых конструкций

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

  1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
  2. Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
  3. К возведению дома можно приступать сразу после установки оголовка.
  4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
  5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
  6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

  1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
  2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
  3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Опора, покрытая ржавчиной

Как правильно выбрать подходящие сваи для фундамента

Правильный выбор свай основывается на следующих факторах:

  1. Цене.
  2. Скорости монтажа.
  3. Надежности и долговечности.

Учитывая все достоинства и недостатки приведенных выше оснований по обустройству, взвесив все «за» и «против», нужно сделать свой оптимальный выбор.

В частном малоэтажном строительстве в последнее время чаще применяют винтовые сваи.

Помимо того, что винтовые сваи идут на обустройство традиционных ростверков, некоторые их виды идут на усиление плитных, а также и ленточных оснований.

Трубчатые конструкции с приваренными или же литыми наконечниками дают возможность осуществлять строительство там, где это сделать весьма затруднительно:

  • На болоте.
  • На воде.
  • На косогоре.

И все это без планировки участка под застройку. Сама суть технологии в том, чтобы сделать минимальной касательную нагрузку на такую опору.

Оптимальная конструкция сваи для строительства малоэтажного:

  1. Корпус. Бесшовная труба со стенкой в 4-4,5 миллиметра из стали Ст3. Больший ресурс у конструкции из стали 30ХМА – стенка в данном случае – от 6 до 10 миллиметров.
  2. Лопасти. Они приварены к корпусу или же выполнены в виде функционально законченного наконечника – литого или сварного, который также приваривают к корпусу.

Какой бы не была конструкция – она многофункциональна. Выбор же винтовой опоры следует базировать исходя из СНиП – строительных норм и правил (последняя редакция от 2011 г.)

Типы опор:

  • Узколопастные. По сути, это аналог того же самореза, то есть, многовитковая опора. Наконечник литой, приварен к корпусу сваркой. Применяется для плотных пород почвы и вечной мерзлоты.
  • Широколопастные. Для легких строений.
  • Многолопастные. Для лучшего упора. Они предназначены для трехуровневых построек с мансардой.

Большинство индивидуальных застройщиков даже и не подозревают, каков спектр применения этих опор:

  1. Бани.
  2. Коттеджи.
  3. Заборы.
  4. Беседки.
  5. Теплицы.
  6. Рекламные конструкции.
  7. Столбы ЛЭП.
  8. Временные постройки. Здесь присутствует возможность демонтажа и переноса на другое место.
  9. Заборы.
  10. Мосты и причалы.

Здесь приведен далеко не полный перечень, где можно использовать винтовые опоры.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Окончательный и правильный выбор осуществляется с помощью детальных инструкций СНиП.

Для того чтобы увеличить надежность и долговечность винтовой сваи нужно нанести на нее специальное антикоррозийное покрытие.

Из самых существенных недостатков стоит выделить следующий: необходимость обустройства фальш-цоколя и тщательная изоляция коммуникаций под домом.

Достоинства же явно перевешивают недостатки, и кроме приведенных выше плюсов нужно добавить следующие:

  • Быстрая сдача объекта.
  • Малый объем земляных работ.
  • Пригодность под застройку любого участка земли.
  • Ремонтопригодность.
  • Всесезонность застройки.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Правильное расстояние между опорами при проектировании – залог многолетней эксплуатации такого основания.

Кроме того стоит уделять особое внимание качеству изделий – экономичные технологии не придадут надежности конструкции

Расчет и схема расположения буронабивных свай

l = P/Q, где

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

  • по углам дома;
  • вдоль несущих стен с выбранным шагом;
  • под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Если застройщик решил делать буронабивной вариант своими руками, ему нужно разобраться с особенностями проектирования такого основания. Так, буронабивные сваи монтируют рядами под всеми несущими стенами, сваи обязательно должны находиться под углами будущего дома.

Для того чтобы рассчитать диаметр свай, их количество и требуемое расстояние между ними, нужно учитывать структуру почвы, вес сооружения. Наилучшей несущей способностью отличаются полускальные и скальные почвы. Глинистые, песчаные, суглинистые грунты требуют больше свай.

Для определения веса будущей постройки нужно посчитать вес строительных материалов, используемых при ее возведении (включая кровельный «пирог»). Для этого существуют специальные справочные таблицы и СНиПы.

Чем больше будет весить дом, тем больше придется установить свай и тем меньше должно быть расстояние между ними.

Расстояние между сваями должно составлять как минимум 3 их диаметра. Если опоры будут установлены с меньшим шагом, это снизит несущую способность основания.

Устройство свайно ростверкового фундамента своими руками

Первое с чего начинается устройство свайно ростверкового фундамента — это подготовка необходимых инструментов.

Инструменты

Для проведения разметки и установки винтового фундамента необходимо иметь:

  • Рулетку не менее 20 м, она понадобится при проведении разметки.
  • Строительный уровень, желательно запастись инструментом, оснащенным магнитами, так как в процессе проведения работ его можно закрепить на основание сваи, что значительно добавит комфорта.
  • Гидравлический уровень, позволит практически идеально разметить плоскость, которую должны образовывать оголовки изделий для укладки на них ростверка.
  • Бур для земли, необходим для подготовки лунок под монтаж винтовых опор.

Совет: Бур должен быть меньше по диаметру, чем свая. Это необходимо для того, чтобы свая плотно входила в землю.

  • Лом металлический.
  • Два отрезка металлической трубы диаметром 45-50 мм и длиной 2.5 метра для вкручивания опор.
  • Веревка или строительная шнурка для проведения разметки.

Расчет

Для того чтобы максимально точно рассчитать требуемое количество опор для постройки бани, удобно воспользоваться онлайн калькулятором. Если доступа во всемирную паутину нет, а расчет производить необходимо, нужно придерживаться следующих принципов:

  1.   Во всех углах фундамента должно быть установлено по свае.
  2.   Максимальное расстояние между сваями в фундаменте не должно превышать три метра.
  3.   Если у стен есть перегородки, то в том месте, где они пересекаются с основной стеной, должна в обязательном порядке устанавливаться опора.

Придерживаясь этих простых правил, можно без особых проблем высчитать необходимое количество изделий для изготовления надежной и устойчивой конструкции.

Подготовка участка и разметка

Непосредственно перед разметкой, необходимо очистить периметр участка. Сделать так, чтобы разметке и дальнейшему монтажу ничего не мешало.

После этого можно обозначить место установки первой сваи и приступать к дальнейшей разметке. Сначала размечаются места установки угловых свай. Делать это нужно максимально внимательно, при этом обязательно проверять диагонали.

Важно: Максимальное расхождение диагоналей не должно превышать 4 см.

После того как углы размечены и обозначены кольями, между ними натягивается веревка или строительная шнурка. Затем устанавливаются колышки в тех местах, где должны будут располагаться остальные сваи. Не стоит забывать о том, как проводился расчет и где будут располагаться перемычки стен, все необходимо делать по заранее намеченному плану. После того как разметка проведена, можно приступать к бурению и установке свай.

Монтаж

Непосредственно перед тем как вкручивать изделие, для него необходимо подготовить направляющую лунку. Сделать это можно при помощи бура, при этом не стоит забывать, что диаметр бура должен быть немного меньше диаметра сваи.

Глубина бурения выбирается в зависимости от того, на какое расстояние необходимо заглубить сваю, но на несколько десятков сантиметров меньше, т. к. необходимо, что бы свая какое-то расстояние прошла самостоятельно. Так она будет гораздо лучше держаться в почве.

Следующий этап, это непосредственно вкручивание сваи. Для проведения этой операции понадобится минимум три человека. Один находится возле сваи и старается удерживать её строго вертикально, а два других при помощи металлического лома, продетого в технологическое отверстие в верхней части сваи, и двух отрезков металлических труб, одетых на края лома с разных сторон, постепенно проворачивают и тем самым вкручивают сваю в землю.

Такой способ монтажа, хоть и не отличается скоростью, позволяет без особых проблем смонтировать винтовые сваи без применения техники.

Первые сваи устанавливаются по углам, это необходимо чтобы в дальнейшем можно было контролировать установку промежуточных изделий при помощи шнурки.

Совет: конечно, качество ручного монтажа заметно отличается от установки при помощи специальной техники и опоры в некоторых случаях могут устанавливаться немного криво. Чтобы этого избежать, в момент закручивания сваи можно немного наклонять её в противоположную сторону от места, в котором лопасть винта врезается в землю. Это достаточно сложно объяснить на словах, но когда начнутся работы, понять в какую сторону наклонить не составит труда.

Смонтированные трубы выравниваются при помощи гидравлического уровня, после чего на них привариваются оголовки, на которые и будет устанавливаться ростверк. Оголовки позволяют частично компенсировать неточности монтажа свай.

Сколько стоит такое основание

Рассмотрим стоимость винтового фундамента для небольшого дома 6 : 6 м. Оптимальная схема свайного поля состоит из 9 свай.

Тогда от владельца участка потребуется оплатить монтаж 9 штук (стоимость от 650 до 1100 руб/шт) и цену самих свай.

Она зависит от длины и диаметра — например, ВС-57 (диаметром 57 мм) длиной 3 метра стоит 1100 рублей с монтажом или 1200 без монтажа.

Если решено использовать ВС-108, то цена без монтажа (для 3-метрового ствола) составит 1150 руб с монтажом и 1350 без монтажа. Разница в стоимости покупки с монтажом и без призвана стимулировать заказ установки в данной фирме.

В результате, стоимость фундамента составит около 20000 рублей. Но в эту сумму не входит доставка и прочие накладные расходы, поэтому необходимо иметь некоторый резерв.

В других фирмах цены могут отличаться, это надо уточнять непосредственно на месте.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
