Что такое и для чего нужна футеровка печки

Проведение ремонтно-восстановительных работ в топочной камере печи

Любая печь перед началом эксплуатационного сезона требует проведения тщательной ревизии на предмет обнаружения различных повреждений. Трещины и сколы, которые могут появиться за время простоя отопительного сооружения, способны привести не только к снижению к снижению эффективности работы печи. Они резко снижают безопасность ее эксплуатации — это может стать предпосылкой для проникновения угарного газа в жилые помещения, что представляет очень серьезную угрозу не только для здоровья, но и для жизни владельцев дома.

Ревизия проводится как на внутренних поверхностях футеровки, так и на внешнем кирпичном слое печи. Если при проведении осмотра обнаружатся неглубокие трещины или незначительные повреждения, то их следует заделать.

Снаружи ремонт проводится жаростойкими смесями, а футеровку следует ремонтировать огнеупорными составами — клеями, мастиками или растворами. Эксплуатировать печь, после проведенного ремонта можно только дождавшись полного естественного просыхания раствора или клея, иначе материал, которым заделаны повреждения, может деформироваться.

Если опыта в печных работах недостаточно, или нет желания возиться с футеровкой уже построенной печи самостоятельно, лучше всего обратиться к специалистам, которые занимаются отопительными приборами и сооружениями профессионально. Такой квалифицированный мастер грамотно произведет выбор и расчет футеровки, что обеспечит надежную и безопасную работу печи с сохранением или даже увеличением ее эффективности.

Нужно ли замачивать шамотный кирпич перед кладкой?

Даже у опытных печников нет однозначного ответа на этот вопрос. Однако, изучив физические свойства шамота, можно убедиться, что в некоторых случаях, перед тем, как сделать футеровку печи, увлажнять кладочный материал просто необходимо:

1. когда кладка ведётся бывшим в употреблении кирпичом. Во время предыдущего использования поры материала забились частицами пыли и кладочной смеси, и чтобы открыть капилляры в его структуре, кирпич замачивают. После того, как кирпич вынимают из ёмкости с водой, следует дождаться пока с него стечёт вся жидкость, а уже затем использовать для кладочных работ;
2. при возведении отопительного прибора в летний зной, а вот при повышенной влажности осенью или весной уже лучше кирпич не замачивать.

Замена колосниковой решетки

Ремонт потерявшей свои эксплуатационные качества колосниковой решетки элементарен. Для этого ее убирают, очищают пазы от золы и кладут новую решетку. Если старая решетка была установлена с некоторым наклоном, то новую монтируют аналогично. При этом по всему периметру между соседними кирпичами кладки и колосниковой решеткой оставляют промежуток шириной от 5 мм и более, чтобы туда засыпать песок, золу либо уложить керамический изоляционный шнур.

Такой шнур выдерживает нагрев до температуры, превышающей 1000 °С. Его укладывают в паз между решеткой и кладкой и фиксируют термостойким клеем.

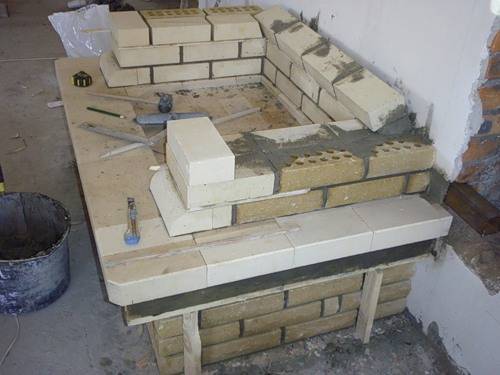

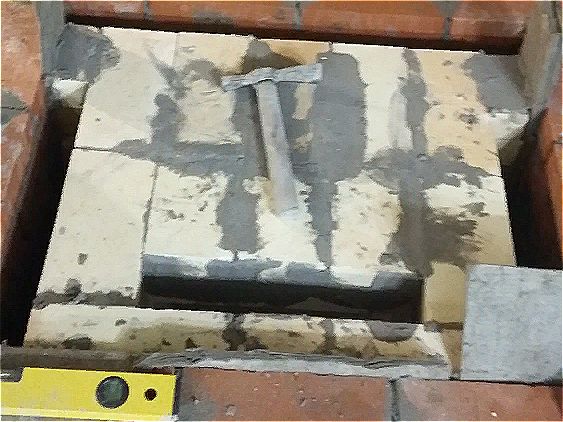

Укладка шамотного кирпича.

Перед тем, как приступить к созданию футеровки из шамотного кирпича, некоторые печники замачивают его в воде. Так ли это необходимо – на этот счет нет однозначного мнения. Но большинство специалистов  считает, что обязательно нужно смачивать кирпич, который уже был в употреблении. Его капилляры и трещинки забиты пылью и остатками раствора. Также замачивать шамотные кирпичи рекомендуют новичкам – чтобы раствор на влажной поверхности сох дольше и была возможность исправить огрехи в кладке. Впрочем, проводить эти «водные процедуры» можно только летом, в жару. В сырую погоду или осенью замачивать шамот не рекомендуется – кирпич будет очень долго сохнуть.Укладку шамотного кирпича внутри топки опытные печники производят в следующем порядке – сначала кладут кирпич вокруг колосниковой решетки, затем поднимают боковые и заднюю стенки. Через каждые два ряда рекомендуется укреплять кладку армированием, например, стальной проволокой. При возведении обычных бытовых печей и каминов достаточно одного футеровочного слоя. Скрепляют кирпичи глиняным раствором, использование цементно-песчаного, как при кладке обычным кирпичом, категорически запрещается.

Впрочем, если начинающий печник не уверен в своих способностях, экспериментировать с замешиванием раствора все-таки не рекомендуется – лучше купить уже готовый. В магазинах представлена обширная линейка специальных упаковок раствора, на любой вкус и кошелек. Это различные огнеупорные кладочные смеси, затирки, мастика, клей

При этом нужно обратить внимание, что для футеровки нужно отдать предпочтение не жаропрочной, а именно огнеупорной смеси. По примерным подсчетам, на укладку 100 шамотных кирпичей потребуется примерно 55-75 килограммов сухой смеси

2)    Натуральный камень в качестве футеровки. Для футеровки используют такой натуральный камень, как песчаник или кварц. Эти минералы отличаются высокой устойчивостью к экстремальным температурам и низкой теплопроводностью. Крепятся они внутри топки так же, как и шамотный кирпич – с помощью раствора или специальных смесей.

3)    Рулонная футеровка. Если объем топочной камеры печи небольшой, рекомендуется использовать для футеровки рулонные материалы – чтобы сэкономить пространство. Большинство этих материалов не превышают в толщину одного сантиметра. Для рулонной футеровки обычно используют высокотемпературные теплоизоляционные плиты, маты, модули и волокно. В основном они изготавливаются из базальта, керамического волокна, вермикулита. За счет этого они имеют не только небольшую толщину, но и маленький вес. При этом отличаются малой теплопроводностью и высокой термостойкостью – некоторые выдерживают температуры до 1350 градусов Цельсия. Также можно использовать такие, казалось бы, неподходящие материалы, как бумага и картон. Но не обычные, а сделанные из каолина и минеральной белой глины. Рулонные материалы крепят в топочной камере обычно с помощью металлических штырей, которые вставляют в специально подготовленные пазы. Огнеупорные плиты или маты кладут сначала на дно, затем на боковые стенки и только в конце на верхнюю поверхность топки. Также для фиксирования матов и волокна можно использовать специальный клей. Высокотемпературный алюмосиликатный клей намертво соединяет не только базальтовые плиты, волокно и маты, но и кирпич. Продается в пластиковых ведрах весом от  двух до пятидесяти килограммов. Расход на один квадратный метр – 1-4 килограмма.

4) Обмазка растворами.Это обработка внутренней поверхности топки специальными шамотными растворами (их еще называют огнеупорными бетонами), муллитовыми (они же силикатные жидкостекольные) или корундовыми растворами. Такое покрытие получается сверхтонким, но при этом огнеупорным. Эти смеси продаются в упаковках – готовыми, в сухом виде. Для приготовления раствора разбавляются водой до нужной консистенции. Приготовленную смесь наносят на стенки топочной камеры и термически обрабатывают – обжигают. Если печь пока в нерабочем состоянии, можно обжечь нанесенный раствор паяльной лампой или газовой горелкой.

Футеровка топки изнутри в вопросах и ответах.

Футеровка — это способ защитить стены топки печи или камина от перегрева при очень высоких температурах. Стенки топки могут растрескиваться, а металл — излишне накаляться и со временем разрушаться, если температуры в топке превышают 700-800 градусов Цельсия. Возникает это, как правило, при топке углём, хотя и пеллеты могут сильно нагреваться.

Перегрев — это не единственное воздействие, негативно влияющее на стенки металлической или кирпичной топки. Футеровка также может иметь функции:

• Защиту от перепадов температур (теплоизоляционные свойства).
• Защита от агрессивных реагентов (кислотоупорная футеровка).
• Футеровка как облицовочный материал.

В целом футеровка может создать герметичность среду внутри топки и способна продлить срок службы печной топки и печикамина в целом.

Отрицательные моменты футеровки:

• Внутренняя футеровка топки поглощает либо отражает часть лучевых потоков тепла (тепло уходит в дымовую трубу), и, соответственно, камин меньше греет.
• Собственно, трудозатраты и стоимость футеровки.

Общие понятия о футеровке

Что же кроется под термином «футеровка»?

Футеровка — это облицовка внутренних поверхностей камер печи, постоянно контактирующих с открытым огнем. Задача этого облицовочного слоя — осуществлять защитные функции, предохранять внешние стенки от всевозможных термических, механических, химических и физических повреждений. Футеровку делают для защиты не только бытовых отопительных приборов — в горно-металлургической промышленности такая технология широко используется в мощных плавильных печах различной конструкции.

Кроме защитной функции, жаростойкие материалы, которыми облицованы внутренние поверхности топки, значительно снижают тепловые потери

Однако, здесь есть и «обратная сторона медали» — очень важно правильно рассчитать толщину футеровки, иначе стенки печи будут плохо прогреваться. А тепло будет просто уходить в дымовую трубу, а не в комнаты дома

Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры

Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры.

Способы футеровки и материалы для ее выполнения

Футеровка топок может производиться различными способами. Наиболее подходящий из них выбирается в зависимости от материала, из которого построена печь, и от того, когда решено произвести операцию укладки защитного материала.

Итак, методы создания защитной облицовки заключаются в следующем:

• Облицовка внутренних поверхностей кирпичом или панелями из жаропрочного материала, имеющими низкую теплопроводность. Этим способом процесс футеровки может быть проведен как при постройке печи, так и уже в готовом отопительном сооружении.
• Нанесение на внутренние поверхности стенок топки различных жаростойких растворов. Этот способ применяют тоже в уже готовых приборах отопления или же в кирпичных — при их постройке.
• Установка теплоотражающих экранов — этот способ футеровки эффективен для банных металлических печей-каменок. Если же использовать экраны в других моделях печей, то это может привести к снижению их эффективности, так как выработанное тепло не будет прогревать стенки, а, отражаясь внутрь топки, уйдет в дымоходную трубу.

Защитные материалы для футеровки печей, каминов и котлов изготавливаются из глины или измельченных или переработанных горных пород. Они подразделяются на классы, в зависимости от их основы.

— «А» — это материалы, изготовленные на основе кремнезема.

— «В» — для основы этих футеровочных составов, кирпичей или панелей используется специально подобранная глина.

— «С» — комбинированная футеровка, изготавливаемая из нескольких компонентов, не подходящих под класс «А» или «В».

Футеровка топки изнутри в вопросах и ответах.

Футеровка — это способ защитить стены топки печи или камина от перегрева при очень высоких температурах. Стенки топки могут растрескиваться, а металл — излишне накаляться и со временем разрушаться, если температуры в топке превышают 700-800 градусов Цельсия. Возникает это, как правило, при топке углём, хотя и пеллеты могут сильно нагреваться.

Перегрев — это не единственное воздействие, негативно влияющее на стенки металлической или кирпичной топки. Футеровка также может иметь функции:

• Защиту от перепадов температур (теплоизоляционные свойства).
• Защита от агрессивных реагентов (кислотоупорная футеровка).
• Футеровка как облицовочный материал.

В целом футеровка может создать герметичность среду внутри топки и способна продлить срок службы печной топки и печикамина в целом.

Отрицательные моменты футеровки:

• Внутренняя футеровка топки поглощает либо отражает часть лучевых потоков тепла (тепло уходит в дымовую трубу), и, соответственно, камин меньше греет.
• Собственно, трудозатраты и стоимость футеровки.

В каких случаях без футеровки топки не обойтись?

Футеровка необходима, если у вас топка из металла (чугун, сталь), и топка достаточно мощная для возникновения температуры 700-800 градусов Цельсия. Крупные камины с большим объёмом дров на одной закладке практически все даже без угля способны достигать этой температуры, и футеровка существенно продлит сроки службы камина.

Для некрупной буржуйки из чугуна, задача которой — тление дров, футеровка не обязательна.

Шамотная топка также не нуждается в футеровке: шамот и является футеровкой по своей сути.

Футеровка внутренней поверхности дымохода, кроме защиты от высоких температур способствует разглаживанию внутренней поверхности дымохода (в результате в нём меньше скапливаются продукты горения, и дымоход не так часто нуждается в чистке) и её герметизации.

Из каких материалов выполняют футеровку печикамина?

Материалы для футеровки печи, в зависимости от степени защиты, подразделяют на 3 класса:

• Материалы класса А — на основе кремнезёма. Это искусственные материалы (кирпичи из спрессованных горных пород) и естественные (камни горных пород) материалы. Такие материалы подходят для облицовки портала камина (это всем известные гранит, песчаник, кварц), но для футеровки топки изнутри термозащита слабая, так как материалы обладают низкой теплопроводностью и склонны к растрескиванию.
• Материалы класса В — на основе глины и глинозёма. Это обычный, привычный для нас шамотный огнеупорный кирпич и бокситный кирпич (обожжённый кирпич из глинозёма с примесью оксида железа и боксита). Подходят для футеровки внутри топки, выдерживают высокие температуры.
• Материалы класса С — смешанные, которые нельзя отнести к первым двум классам. Это огнеупорные растворы, угольный кирпич и основные набойки на основе молотовой окалины, руды и шлака.

Ошибки в исполнении футеровки

Многие мастера, выполняя футеровку из кирпича, стыкуют её к топке впритык, не оставляя зазора. Дело в том, что под воздействием высоких температур кирпич и металл расширяются по-разному, и такая укладка может привести к растрескиванию футеровки.

Кроме того, обычный кирпич, используемый для футеровки, имеет низкую теплопроводность. Обложенная им впритык металлическая печь будет экранирована кирпичом от окружающей среды (комнаты, которую нужно нагреть), и всё тепло будет вместо комнаты уходить в дымовую трубу.

Каким образом крепятся кирпичи футеровки внутри топки?

Существуют два популярных способа крепления кирпичей внутри топки:

• При помощи глины.
• Кирпичи укладываются друг на друга с пересечением, и крепятся металлическими болтами друг с другом, для чего в кирпичах проделывают отверстия.

Цены

Код товара	Наименование	Описание	Розничная цена за ед., руб.*	Оптовая цена за ед., руб.*
1	Демонтаж неошлаковавшейся кладки	Если кладка ошлаковавшаяся, то коэффициент 1,5	5 000	4 000
2	Футеровка печи	Футеровка шамотным кирпичем падины печи и стен	7 000	6 000
3	Футеровка печи	Футеровка сводов, арок, вращающихся печей, шахтных круглых печей	11 000	10 000
4	Гуммировка резиновыми смесями горного оборудования	Резиновые смеси для кислотоупорных производств в 2 слоя по 3 мм	4 450	3 800
5	Гуммировка резиновыми смесями вагонов и цистерн	В работу входит подготовка поверхности, обеспылевание, гуммировка, вулканизация	6 500	5 900
6	Нанесение антикоризийного покрытия	Двухкомпонентные материалы, В работу входит подготовка поверхности, обеспылевание, нанесение	7 500	6 500
7	Изготовление металлоконструкций	Изготовление оборудования, скруббера, флотто-машины и так далее	17 000	16 000
8	Проектирование оборудования	Любых видов печей, любых видов металлоконструкций	Договорная	Договорная
9	Оказание консультационных услуг	Выезд специалиста, обследование, выдача заключения	Договорная	Договорная

Особенности футеровки для различных типов печей

Для каждого типа печей или отопительных котлов футеровка имеет определенные особенности. Рассмотрим наиболее распространенные варианты:

• Футеровка металлических печей
• Футеровка кирпичный печей
• Футеровка парового котла

Футеровка металлических печей

Если топочная печи делается металлической, необходимо принимать во внимание различное тепловое расширение материалов. Между футеровкой и сталью следует обязательно оставлять небольшой зазор, иначе постоянное колебание размеров железных стенок разрушит кладку

Оставленная полость должна быть не пустой

Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении

Оставленная полость должна быть не пустой. Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении.

Делая футеровку металлических печей, кирпич иногда укладывают с обеих сторон. Ответ на вопрос о целесообразности подобного решения обосновывается следующим образом: улучшается прогревание печи и увеличивается уровень безопасности. Однако подобный подход ошибочный:

• Кирпич обладает низкой теплопроводностью
• Кирпич теплоемок

Анализируя вышеназванное, можно прийти к выводу, что футеровка металлических печей с обеих сторон приведет не к теплозащите, а теплоизоляции. Более того, внутрь топочной не будет поступать охлажденный воздух, что может привести к прогару поверхностей.

Читайте так же о том как сделать печь шведку своими руками

Кирпичной печи

Мнение о том, что обустройство футеровки кирпичной печи значительно проще, чем металлической, ошибочно. Подобные работы также обладают некоторыми особенностями, не учтя которые рассчитывать на продолжительную службу конструкции не придется.

Укладывать футеровку вплотную к кирпичам, являющимся элементами наружных стенок, нельзя. Причиной подобных последствий является выталкивание наружных слоев расширяющимися внутренними. Усугублять растрескивание способен тот факт, что глина обладает низкими показателями адгезии и расширяется больше, чем кирпич.

Если футеровка будет некачественной, это приведет к неприятным последствиям:

• Перегрев наружных поверхностей станет следствием растрескивания швов и образования трещин
• Последние, в свою очередь, послужат причиной утечек угарного газа внутрь помещения, но не в дымоходную трубу

Помимо качественной футеровки, выкладываемой из шамотного кирпича, особое внимание уделяется качеству швов и используемой глине. Необходимо склеить между собой 2-3 кирпича и обжечь высокими температурами

Данное действие позволит наглядно определить, как будет вести себя собранная конструкция

Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания

Данное действие позволит наглядно определить, как будет вести себя собранная конструкция. Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания.

Парового котла

Иногда футеровку необходимо выкладывать не для классических каминов и печей, а топочных паровых котлов. В этом случае выбирают одну из 3-х ее разновидностей:

• Тяжелая
• Облегченная
• Натрубная

Тяжелая футеровка и что это значит – один из волнующих вопросов. К ней прибегают, когда котлы имеют слабое экранирование. Иногда внутри топочной температура может превышать 1200 градусов, становясь причиной возгораний внешних материалов. Выкладывать тяжелую футеровку необходимо из 2-3 слоев шамотного кирпича. Подобная защита позволяет снизить температуру снаружи до безопасных 60-80 градусов.

Если кирпич укладывается всего в один слой, футеровку называют облегченной. Однако каждый из поясов необходимо опирать на промежуточную балку или каркас котла. Затем поверхность отопительной установки окутывается негорючими материалами и накрывается металлическим листом. Благодаря такому сочетанию удается уменьшить наружную температуру и увеличить КПД котельной.

Самой простой считается натрубная футеровка. Для ее обустройства необходимо приготовить вязкую негорючую массу и нанести на трубы в 2-4 слоя. Чтоб конструкция лучше противостояла тепловому расширению, укладывается армирующая сетка.

Что такое «футеровка»?

Футеровка печи — это устройство облицовочного слоя на внутренних плоскостях топочного отдела, находящихся в постоянном контакте с открытым огнём. В его функцию входит защита внешних стен от повреждений термического, механического, химического или физического характера. Футерование выполняют не только для отопительных устройств бытового назначения, такую технологию применяют при изготовлении металлургических плавильных печей, паровых котлов, ковшей и т. п.

Кроме огнезащиты, жаростойкий материал выполняет теплоизоляционную функцию — снижение потерь тепла. Однако, здесь существует некоторая опасность: слишком толстый слой футеровки приведёт к снижению КПД прибора, так как потоки тепловой энергии будут «улетать» через дымоотвод на улицу, а не распространяться внутрь помещения.

Клей и раствор

Огнеупорный раствор для кладки шамотного кирпича

Помимо качества и характеристик материалов на эффективность процедуры футеровки также влияет их правильная укладка с применением специальных веществ.

Раствор

Термостойкие растворы образуют на стенках топки монолитный тонкий слой, защищающий рабочую поверхность от воздействия пламени. Такому монолиту может потребоваться ремонт по мере его износа. Во время работы с раствором нужно соблюдать основные правила:

• Растворы готовят из сухих смесей корундового, муллитового или шамотного типа, которые разбавляют водой до сметанообразной консистенции. Пропорции компонентов и характеристики смесей обычно указаны на упаковке.
• Сначала слой раствора обжигают паяльной лампой или нагревают в печи до образования твердого покрытия во время обжига.
• Если футеровку проводят при помощи шамотного кирпича, швы стыковки нужно заполнять на всю высоту кладки.

Предлагаем ознакомиться Что лучше и чем ионизатор воздуха отличается от озонатора, увлажнителя, очистителя?

Огнеупорный клей

Огнеупорный клей для выкладки топки

Огнеупорный клей считается более прочным компонентом, он продается в емкостях весом от 2 до 50 кг и чаще всего используется для футеровки. Перед началом работ емкость вскрывают и перемешивают до однородной массы, после наносят на поверхность, соблюдая основные правила:

• Клеевую массу наносят на увлажненную поверхность шпателем слоем не более 3 мм.
• При обмазывании клеем всей полости топки процедуру проводят слоями, соблюдая интервалы в 15 минут после каждого нанесения.
• Чтобы приклеить базальтовый картон на участки по горизонтали, состав с клеем разбавляют водой на 15% не позже чем за 12 часов до начала работы.
• Расход клея составляет от 1 до 4 кг в зависимости от структуры поверхности для обработки и толщины клеевого слоя.

Ранее упоминалось, что необходимо экспериментировать с раствором для кладки футеровки. Чтоб минимально сократить количество испытаний, рекомендуется заготовить сразу несколько вариантов и обжечь в одинаковых условиях. Не забываем наносить обозначения.

Классические каменные или металлические отопительные конструкции в банях постепенно вытесняются более современными и красивыми лепными печами. Они возводятся глинобитным методом. Для них футеровку выложить из шамотного кирпича можно, но мастера рекомендуют прибегать к специальным смесям:

• Муллитовые
• Шамотные
• Корундовые

Для применения названных составов достаточно на месте развести их в теплой воде. Раствор наносится на огнеупорные поверхности. После высыхания монолит не будет трескаться.

О ремонте

Вечным не бывает ничего, в том числе футеровка топочной. Рекомендуется перед началом очередного отопительного сезона проводить осмотр поверхностей и восстанавливать разрушаемые участки.

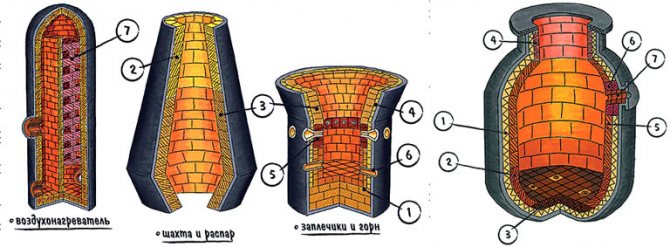

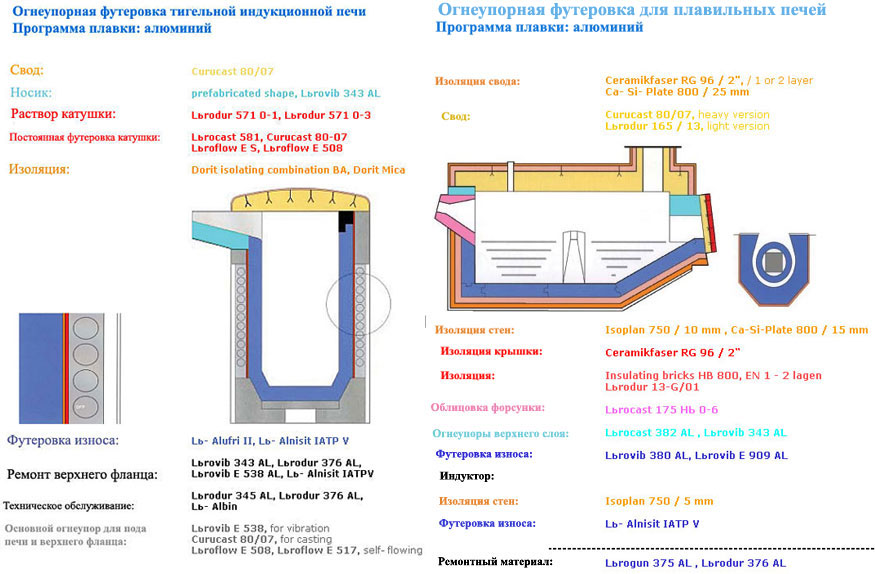

Немного о промышленной футеровке

Основное отличие промышленной и бытовой футеровки – структура используемого шамотного кирпича. В первом случае он будет подвергаться воздействию больших температур, поэтому требует дополнительного прессования в процессе производства. Они значительно дороже, однако способны выдерживать тепловые удары.

Материал	Плотность кг/м3	Максимальная рабочая температура °С
Шамот	1800-2000	1300
Каолин плотный	2400-2500	1400
Вермикулит	150-250	1100
Базальтовая вата	100	750
Кирпич глиняный	1600	700

В промышленности футеровка выполняет гораздо больше практических функций, чем в быту:

• Уменьшает температуру наружных поверхностей
• Защищает стенки печи от теплового разрушения
• Снижает тепловые потери
• Не позволяет контактировать материалам печи с химическими соединениями или расплавленными металлами

Подводим итоги

Футеровка кирпичной теплоёмкой печи.

Современное печестроение предусматривает футеровку кирпичных печей огнеупорными материалами.

Вот что написано в википедии по запросу “Футеровка”:

Футеро́вка (нем.Futter «подкладка, подбой») — облицовка огнеупорными, химически стойкими (англ.)русск., а также теплоизоляционными материалами, которым покрывается внутренняя поверхность металлургических печей, ковшей, топок котлов и прочего оборудования. Футеровка производится для обеспечения защиты поверхностей от возможных механических, термических, физических и химических повреждений. В горно-металлургической промышленности футеровка используется для защиты оборудования, связанного с перегрузкой и перевозкой различных материалов, от ударных, истирающих и налипающих воздействий, а также для усиления огнестойкости материалов, из которых изготавливают металлургические и бытовые печи.

Разберёмся как это связано с обыкновенными бытовыми печами и что этот термин обозначает в печестроении.

Места применения футеровки в бытовых печах:

1. Футеровку применяют для топливника печи.
2. Футеровку применяют для камер дожига бытовых печей.
3. Футеровку применяют для защиты наиболее, термически, нагруженных областей печи.

Если, говорить по простому то, для бытовых кирпичных печей, футеровку желательно ставить там где огонь лижет кирпич.

Назначение футеровки в бытовых кирпичных печах.

Футеровка в бытовых печах производится для обеспечения защиты поверхностей от возможных термических повреждений.

• Огнеупорная топка в отопительном камине
• Огнеупорная топка в отопительном камине

Причины необходимости футеровки в бытовых кирпичных печах.

Керамический кирпич плохо переносит прямое воздействие огня.

При продолжительном воздействии прямого огня кирпичная кладка разрушается.

Почему раньше не футеровали бытовые печи.

• Старая Русская печь без футеровки
• Печь без футеровки сложенная полностью из огнеупорного кирпича.

Не часто, но всё ещё встречаются среди печников ретрограды считающие что футеровка для печи не нужна и некоторые даже умудряются убедить заказчиков во вреде огнеупорного кирпича внутри печи.

Основным аргументом таких умозаключений становится идея о том что в стародавние времена никакого шамота не применяли и печи стояли по 100 лет.

На мой взгляд позиция эта в корне ошибочна.

В прежние времена, в хороших печах, для топок печей использовали кирпич железняк.

Железняк это специально перекаленный кирпич. Такой кирпич не разрушается под воздействием огня.

Железняк был гораздо дороже, обычного, керамического кирпича и его, не всегда, можно было достать.

Из за дороговизны железняка многие печники использовали для топок обычный керамический кирпич и такие печи, чаще всего, не выдерживали долгого времени.

При этом раньше печи не так сильно перетапливали как сейчас.

При перетопах печь без футеровки не выдерживает и пары лет.

Особенно, больная проблема перетапливания кирпичных печей, среди дачников.

Из за невозможности соблюдения отопительного режима и непонимания принципов работы теплоёмких печей дачники топят кирпичные печи по 3-4 часа, естественно, что кирпичная кладка, не выдерживает таких нагрузок.

Какой материал используется для футеровки современных бытовых печей.

• Огнеупорный шамотный кирпич.
• Огнеупорные шамотные плиты.
• Огнеупорные шамотные лещадки.

Огнеупорное ядро отопительного камина

Для каких кирпичных бытовых печей нужна футеровка и в каких местах.

• Для печи голландки футеруется топливник и хайло.
• Для плиты варочной, желательно, футеровать всю плиту.
• В камине отопительном противоточном футеруется топка и камера дожига.
• В печи лежанке футеруется вся лежанка.
• В круглой печи в металлическом футляре футеруется топка и первый канал от хайла.

Сложности футеровки бытовых кирпичных печей.

• Шамотные материалы имеют более высокий коэффициент расширения при нагреве чем керамические кирпичи.
• Для склеивания шамотных материалов не подходят смеси используемые для печной кладки керамических кирпичей.
• Футеровка, часто, добавляет инертности печи. То есть в местах футеровки стенка печи утолщается от этого теплопередача становится медленнее.

Для того чтобы футеровка не навредила печи есть несколько простых правил.

1. Нельзя перевязывать красный и шамотный кирпич.
2. При футеровке, обязательно, оставлять компенсационные зазоры, на расширение, между красным и шамотным кирпичом.
3. Использовать для монтажа каждого из материалов специальные смеси.
4. Не заужать каналы печи футеровкой.

Большие промышленные

В всех больших промышленных печах назначение футеровки – уменьшить теплопотери и воздействие высоких температур на корпус (кожух) печи. В обжиговых печах футеровка служит еще теплоаккумулятором, обеспечивающим оптимальный режим обжига (плавное нарастание температуры), а также инфракрасным (ИК) излучателем, равномерно прогревающим обжиговую камеру.

Гораздо сложнее задачи футеровки металлоплавильных печей. Она и здесь должна хорошо излучать ИК, чтобы сильнее греть шлак. Качественный металл выплавляется только тогда, когда слой расплавленного шлака нагрет существенно сильнее жидкого металла. Но в то же время футеровка промышленных печей для выплавки металла не должна смачиваться расплавленным шлаком и самим металлом, быть химически инертной по отношению к ним и не выделять вы расплав вредных примесей. Дополнительно – быть прочной, чтобы выдерживать свой собственный огромный вес, т.к. экономическая эффективность металлоплавильных печей растет с увеличением из размеров. Поэтому, напр., для футеровки различных частей доменных и сталеплавильных печей используется не менее 7 видов футеровочных материалов (см. рис.).

Схемы футеровки доменной и сталеплавильной печи

Футеровка промышленной печи сложная и ответственная работа. Даже имея 3-4 летнее профтехобразование по этой специальности, нужно поработать в бригаде еще несколько лет учеником или (неформально) подмастерьем, т.е. на низших разрядах, прежде чем быть допущенным к самостоятельной работе. Поэтому, если вас интересует, чем и как футеруются промышленные металлоплавильные печи, начать можно с Википедии (wikipedia.org/wiki/Футеровка), там это изложено достаточно вразумительно, или Металлопедии. Что касается небольших обжиговых печей, то они футеруются как и металлические технологические (см. далее), а мы пойдем дальше – к футеровке, которую можно сделать своими руками.
