Гараж из сэндвич – панелей своими руками: Инструкции

Подготовительные мероприятия

Самостоятельное строительство гаража из шлакоблока начинается с выполнения ряда важных подготовительных мероприятий. Следуйте приведенной последовательности.

Выбор места

В первую очередь выбираем подходящее место для возведения нашего автодомика. Удобно, когда гараж находится рядом с домом – в плохую погоду не придется мокнуть под дождем и пробираться через снежные сугробы.

Выбор и подготовка места для гаража

Лучше, чтобы гараж располагался на минимальном расстоянии от выезда с территории участка. Количество поворотов должно быть минимальным. Не рекомендуется строить гараж из шлакоблока в низине, т.к. это грозит подтоплением атмосферными и грунтовыми водами.

Обязательно убедитесь, что в месте запланированного строительства отсутствуют линии коммуникаций, такие как:

• водопроводы;
• линии электропередач;
• трубы канализации и отопления.

При поломке перечисленных коммуникаций в будущем наличие гаража существенно усложнит их ремонт.

Схема гаража из пеноблоковСхема кладки гаража из пеноблоков

Убедитесь, что при возведении гаража на выбранном месте останется достаточное количество пространства для открывания ворот. Нелишним будет свободное место для парковки машины на время мойки и других работ.

Разметка строительной площадки

Разметка площади под фундамент

Выбрав подходящее место для возведения гаража из шлакоблоков, приступаем к разметке площадки. На этом этапе вам понадобится небольшой набор вспомогательных инструментов, а именно:

• арматурные стержни или другие подобные приспособления;
• молоток для забивки стержней;
• плотная нить для протягивания между колышками;
• рулетка для замеров.

Прежде чем приступать к разметочным работам, нужно в точности определить габариты будущего строения. В этом моменте ориентируйтесь на следующие факторы:

• доступное свободное пространство на участке;
• финансовые возможности;
• индивидуальные предпочтения и потребности.

Если гараж из шлакоблока будет использоваться в качестве места для хранения легковушки стандартного размера, вам вполне хватит строения размерами 6х4 м и высотой 2,5-3 м.

Шестиметровая длина обусловлена габаритами авто (в среднем 4-5 м) с полуметровым запасом для беспрепятственного прохода. Ширина машины составляет в среднем 200-250 см. Примерно по 70 см надо оставить для прохода, установки стеллажей и хранения разного рода материалов, использующихся в гараже.

Ориентировочные размеры гаража

При желании вы можете корректировать размеры постройки на свое усмотрение. Какие-либо строгие ограничения и стандартные габариты в отношении гаражей из шлакоблока отсутствуют.

Разметка площадки под фундамент

Расчет шлакоблока

Выбрав место для строительства и определив оптимальные размеры гаража, приступаем к расчету материалов. Отнеситесь к этому этапу работы с максимальной ответственностью. Из-за ошибок на этапе расчетов вам может попросту не хватить материалов либо же вы зря потратите деньги на ненужные блоки.

Шлакоблок

Расчет будет рассмотрен на примере гаража размерами 6х4 м и высотой 250 см. Кладка выполняется по самому распространенному методу – в половину блока. Размеры ворот – 300х230 см.

Размеры одного блока стандартизированы – 39х19х18,8 см. Исходя из этого, на кладку 1 м2 уйдет 13,6 блоков. Всю постройку вы выложите из 586 элементов. Обычно около 5-10% материала добавляется «на запас». Если в конструкции предусмотрено наличие дополнительных дверей и оконных проемов, учитывайте это при выполнении расчета.

Также вам нужно будет купить бутовый камень для обустройства основания, несколько балок из металла либо древесины (в случае с гаражом указанных размеров будет достаточно пяти 430-сантиметровых балок).

Бутовый камень

Не забудьте купить бетон для заливки фундамента либо компоненты (цемент, песок и щебень) для его самостоятельного приготовления.

Бетон

Также вам понадобится материал для финишного покрытия кровли. При его выборе ориентируйтесь на свои предпочтения.

МеталлочерепицаОндулинТехнические характеристики ондулинаПрофнастил для крышиПрофнастил для крыши

Бетон покупайте или готовьте сами. Пропорции стандартные:

• часть цемента;
• три части песка;
• 4-5 частей щебня.

Строим гараж из сэндвич-панелей

Строительство из сэндвич-панелей гаража для машины включает в себя несколько основных этапов:

• подготовка территории;
• заливка фундамента;
• установка каркаса;
• обшивание плитами;
• заключительные работы.

После того как установлен каркас для сэндвич-панелей, особую роль играет точность выполняемой работы. Даже небольшие погрешности будут заметны.

Подготовительные работы

Быстровозводимые конструкции должны иметь особо прочный фундамент, поскольку именно на него будет приходиться основная нагрузка. При возведении стены из сэндвич-панелей можно выбрать монолитный, плитный фундамент или свайный.

Выбор должен зависеть от:

• геологических данных места застройки;
• гидрогеологических условий;
• конструкционных особенностей возводимого здания;
• величины планируемой нагрузки на фундамент.

Если возводимое здание планируется сдавать в эксплуатацию лишь на определенный срок, можно воспользоваться легким фундаментом. Если возводимый гараж из сэндвич-панелей своими руками предназначен для короткого срока службы (до 10 лет), то можно воспользоваться несколькими видами фундамента:

• ленточным;
• бетонной плитой 200 мм;
• обойтись выравниванием территории и бетонированием пола.

Таким образом, можно сказать, что строительство гаражей из сэндвич-панелей не всегда требует предварительного сооружения фундамента.

Как залить фундамент:

1. На выровненной земле делают разметку, которая составляет основу гаража.
2. По периметру выкапывает траншею шириной 60 см и глубиной 50 см.
3. Дно траншеи утрамбовывают песком, слой – 20 см.
4. Устанавливают опалубку.
5. Готовят бетон из цемента, песка и мелкого щебня.
6. Опалубку заливает бетоном.
7. После его застывания опалубка снимается.
8. Будущий пол засыпается песком, трамбуется.
9. Устанавливается арматурная сетка со связанными между собой прутьями при помощи проволоки.
10. Заливается и выравнивается пол.
11. После его застывания работы продолжаются.

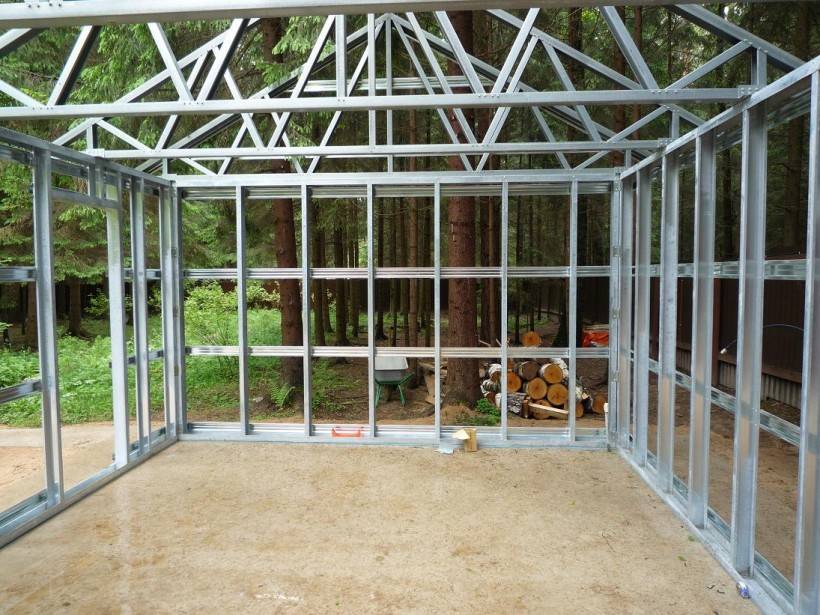

Строительство каркаса

Возводя гараж из сэндвич-панелей своими руками, в первую очередь устанавливаем металлический каркас, который обеспечивает жесткость возводимой конструкции.

На этот каркас будут установлены ограждающие конструкции, перегородки и стены, кровельные перегородки, при помощи каркаса формируются предполагаемые окна и двери здания. Каркас может быть также деревянным.

Это более экологичный материал, который обладает невысокой теплопроводностью. Самое сложное в монтаже каркаса – сделать все по уровню, так как малейшее отступление от нормы приведет к неровному установлению строительных «бутербродов».

Важно! Если каркас для сэндвич-панелей будет возводиться из дерева, ему необходима дополнительная пропитка в качестве защиты от воздействия насекомых и вредителей. Железобетонный каркас или металлический не нуждается в такой обработке

Металл необходимо обработать средствами, защищающими от коррозии. Железобетон не требует обработки. В то же время нельзя говорить об абсолютной превосходности бетонных каркасов. Они очень тяжелые, и устанавливать их можно только на фундамент. Если же фундамент не заливается, необходимо установление металлического каркаса. Металлический относится к числу легких, однако он самый дорогостоящий из всех вышеперечисленных.

Как сделать каркас для сэндвич-панелей:

1. Монтаж должен производиться на металлопрофильной основе. Ориентируясь на предполагаемый размер здания, изготавливаются основные угловые стены.
2. Затем, следуя чертежам местонахождения перегородок и крепления кровельных углов, устанавливается каркас для этих элементов зданий.
3. Расстояние между металлическими планками не должно превышать 60–70 см. Это обеспечит конструкции надежность.

Как обшить стены и крышу

Возводя стены из сэндвич-панелей, следует придерживаться алгоритма обшивания в вертикальной плоскости. Если гараж небольшой, можно справиться с установкой конструкций самостоятельно.

Стены из сэндвич-панелей возводят так:

1. Обшиваются все стены по очереди. Началом должен послужить верхний угол одной из стен здания.
2. Соединение плит происходит при помощи установленных на плитах замков. Скрепляясь друг с другом, плиты обеспечивают надежность конструкции.
3. Плиты крепятся по направлению сверху вниз.
4. Закрепленные между собой листы при помощи замков необходимо уплотнить при помощи герметика.
5. Все стыки необходимо утеплить при помощи минеральной ваты.
6. Чтобы стыки выглядели эстетично, на них устанавливаются нащельники.

Внимание! Обшивание кровли осуществляется по такому же принципу. Начало работ должно приходиться на один из верхних углов кровельного покрытия

Гараж из панелей СИП: что это такое?

Материал пришел к нам с морозной Канады, климат которой, как известно, не радует местных жителей теплыми зимами и мягким, продолжительным летом. Как и россияне, канадцы вынуждены утепляться по полной программе.

Но нередкие экономические обвалы привели канадцев к мысли о поиске недорогого и теплого материала, легкого в строительстве, позволяющего заменить стандартный кирпич и строить быстро, но, при этом, надежно. Многочисленные эксперименты, опыты, исследования привели к созданию уникального материала, СИП-панелей. Но что же это такое?

СПРАВКА: Панель представляет собой многослойную структуру, состоящую из листов ОСП (спрессованная древесина) и утеплителя.

Слои крепятся при помощи клея на основе полиуретана, который выдерживает практически любые испытания на прочность: сила давления, влага, перепады температуры и другие внешние факторы. Таким образом, одна панель способна выдержать давление в целых 18 тонн! Это просто уму непостижимо!

Утеплитель бывает нескольких видов, но чаще всего, это — пенополистирол, надежный, долговечный и экологичный.

Благодаря внушительным размерам плит, строительство ведется в кратчайшие сроки, и, кроме того, есть возможность сооружать гаражи не по стандарту, а фигурных форм, что особенно привлекает любителей оригинальных дизайнерских решений.

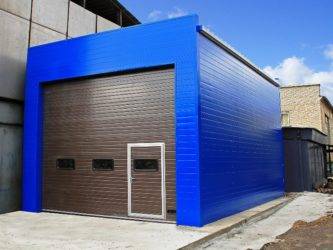

Гараж из СИП-панелей — фото:

Плюсы и минусы

Как и любая технология строительства, сип-технология имеет свои преимущества и недостатки. Давайте изучим их для полного, объективного ознакомления с методикой строительства.

К преимуществами можно отнести следующее:

1. Плиты обладают превосходной тепло- и шумоизоляцией. Не зря же канадские гаражи (как и дома) признаны самыми теплыми и уютными. По теплоизоляционным свойствам с СИП не может сравниться даже столь знаменитый в России кирпич. Для создания идеальной атмосферы в помещении нужно либо выстроить кирпичную стену толщиной 2.5 м, либо поставить одну СИП-панель, толщиной 17 см. Разница на лицо.
2. Конструкция славится легким весом, что позволяет возводить гараж в считанные часы. Средний вес одной панели, площадью 1м2 равен 15 кг. Таким образом, построить гараж можно и без сторонней помощи, чего нельзя сказать о строительстве с использованием других материалов (кирпич, блоки, бетонные панели).
3. Благодаря уникальной структуре, строить из СИП можно в любое время года, что становится очень удобным.
4. СИП устойчивы практически к любым агрессивным внешним факторам, будь то перепады температуры, влажность, грибок или плесень.
5. Монтаж не занимает много времени. Вооружившись простой инструкцией, работу может провести и новичок, прежде никогда не бравшийся за столь масштабное дело, как возведение гаража.
6. Не требуется дорогостоящее оборудование или расходные материалы, кроме саморезов, монтажной пены и базового набора инструментов, чего нельзя сказать о кирпиче и блоках.
7. И, наконец, последнее, СИП – это экономичный материал, который позволяет здорово сэкономить.

Но, говоря о достоинствах, необходимо упомянуть и недостатки. К ним относятся следующие:

1. Необходимость внешней отделки.

Во-первых, из эстетических соображений, во-вторых, для создания защиты от грызунов, так как СИП состоят в основном из древесины и могут быть повреждены этими животными.

Если панели изготовлены с нарушением технологии, они могут быть экологически вредными.

Поэтому, очень важно серьезно отнестись к поставщику и узнать о репутации предприятия

Последний недостаток – повышенная горючесть, ведь на 90% СИП состоит из древесины. Но, стоит сказать, что, как правило, плиты обрабатываются специальным раствором антипирен, который повышает огнестойкость. Но об этом следует заранее узнать у поставщика материала, так как не все изготовители проводят обработку антипереном.

Поэтапное руководство по строительству гаража

Приступаем к самостоятельному строительству гаража из шлакоблока.

Первый этап – фундамент

Схема устройства мелкозаглубленного фундамента

Начинаем с обустройства фундамента. Строение из шлакоблока будет иметь сравнительно небольшой вес. Мелкозаглубленного ленточного основания вполне хватит.

Роем траншею в соответствии с разметкой. В идеале глубина конструкции должна превышать уровень промерзания почвы. Чаще всего заглубляются на 60-80, а иногда и на 100 см. На этом же этапе подготавливаем углубления для погреба и смотровой ямы, если их наличие предусмотрено проектом.

Уровень промерзания почвы

Прикрепляем к стенкам ямы полиэтиленовую пленку либо рубероид для гидроизоляции.

Засыпаем дно траншеи 20-30-сантиметровым слоем смеси щебенки и гравия с тщательной последующей утрамбовкой.

Устанавливаем опалубку с расчетом, чтобы высота готовой бетонной конструкции примерно на 100 мм превышала уровень грунта.

Даем бетонной смеси застыть. По регламенту бетон набирает прочность в течение 28 суток. Поверх застывшей ленты укладываем рубероид в два слоя для гидроизоляции.

Траншея для фундамента под гаражОпалубка с армированиемЗаливкаЛенточный фундамент под гараж

Второй этап – стены

Схема укладки шлакоблоков

Высоту и длину стен определяйте индивидуально. Кладка блоков выполняется подобно кирпичу. Наиболее популярные способы следующие:

• в половину камня;
• в камень;
• в полтора камня;
• в два камня.

Толщина кладки напрямую влияет на устойчивость готовых стен к ветровым нагрузкам, температурным перепадам и пр.

Последовательность кладки шлакоблоков

Наиболее часто, как отмечалось, строители используют «кирпичный» способ кладки, при котором следующий укладываемый ряд перекрывает швы нижележащего. Сначала выкладываем углы, затем протягиваем между ними веревки для ровности кладки и продолжаем работу.

В процессе обустройства стен придерживаемся следующих важных правил:

укладываем блоки с перевязкой швов;
если стены строятся без дальнейшего утепления и иной облицовки, тщательно контролируем качество швов на каждом этапе. Рекомендуется делать расшивку;
вымеряем каждый блок строительным уровнем

Особое внимание уделяем стартовому ряду;
прежде чем выкладывать блоки со стороны ворот, устанавливаем хотя бы их раму для лучшего ориентирования. Делаем это с проверкой по уровню и временно фиксируем конструкцию распорками;
соблюдаем уклон к передней части не менее 0,3 м.

В верхней части стен оставляем гнезда для установки балок перекрытия. Рекомендованные размеры – 200х200х150 мм. Зазоры потом сможете заложить или задуть. Оптимальный шаг размещения гнезд – 100 см.

Балки располагаются на одинаковом расстоянии и на них укладываются элементы заполнения, которые выполняют ограждающую функциюПерекрытияПерекрытия и обрешеткаСхема вентиляции гаражаМонтаж вентиляции

Третий этап – крыша

Основание крыши делаем из двутавровых балок – это самый оптимальный вариант. Длину элементов подбираем так, чтобы она на 250 мм превышала ширину постройки.

Схема крыши гаражаКрыша гаража

Балки кладем поперек с шагом порядка 1 м. Крепим балки подходящим способом, к примеру, с помощью анкеров.

После этого зашиваем основание брусьями толщиной 4 см. Укладываем брус максимально плотно. Поверх брусьев кладем рубероид, на него утеплитель (минвату, шлак либо керамзит), заливаем 2 см стяжки и завершаем «пирог» акваизолом, рубемастом либо другим подходящим материалом. При желании можете выбрать другое финишное покрытие на свое усмотрение.

Укладка рубероида на обрешеткуУкладка утеплителяУкладка арматурыБетонирование перекрытияБетонирование перекрытияНастил бикроста производится при помощи горелкиГидроизоляция плоской крыши

Четвертый этап – пол

Пол делаем на уровне с цоколем. Стандартно заливается стяжка толщиной не менее 100 мм. Предварительно очищаем поверхность от мусора, выравниваем ее и по необходимости засыпаем дно песком либо мелким гравием.

Схема пола в гаражеЗаливка полов в гаражеКак сделать бетонный пол в гаражеКак сделать бетонный пол в гаражеКак залить пол в гараже своими рукамиБетонный пол в гараже

Стяжку делаем из бетона марки М200. Материал льем непрерывно, медленно, в несколько слоев. Даем бетону схватиться и затираем поверхность.

Чтобы в гараж было удобно заезжать, обустраиваем пандус в передней части строения. Обязательно делаем 50-70-сантиметровую отмостку по всему периметру здания. Она обеспечит своевременное отведение воды от основания.

Вариант изготовления пола в гараже из бетона и блоковВыкладываем бетонные плиты, а пространство между ними заполняем бетоном и бутовым камнемВыкладываем бетонные плиты, а пространство между ними заполняем бетоном и бутовым камнем

Внешняя отделка

Конечно же, чтобы ваш гараж приобрел привлекательный вид, необходимо провести отделочные работы, потому что иначе строение скорее будет напоминать картонную коробку, нежели гараж.

Положительным свойством СИП-панелей является тот факт, что с ними можно использовать любой тип наружной отделки: штукатурка, плиты, кирпич, декоративный камень и др. Причем СИП позволяет добиться идеально ровных стен, что заметно облегчает задачу при внешней отделке.

По завершению этих работ, которые можно закончить в 4-5 дней, вы можете насладиться делами рук своих. И пусть этот гараж станет не только местом стоянки вашей ласточки, но и тем островком тишины и покоя, той отдушиной, в которой так нуждается каждый автомобилист. И напоследок пожелаем вам доброго настроения и попутного ветра!

Плюсы и минусы

У любого современного стройматериала есть как сильные, так и слабые стороны. Сэндвич-панели – не исключение.

Достоинства:

• Высокая скорость строительства, что способствует снижению его сроков в 10 раз и больше – это наглядно демонстрируют быстровозводимые модульные автобоксы.
• Возможность всепогодной установки пенополиуретановых сэндвичей, исключающих влагонакопление и устойчивых к отрицательным температурам.
• Беспроблемная транспортировка и снижение затрат на перевозку стройматериала, так как панели отличаются не только прочностью, но и относительно небольшим весом.
• Пониженная нагрузка на основание в 100 раз или больше. По этой причине отпадает необходимость исследовать грунт перед строительством и можно сэкономить на возведении капитальной несущей конструкции.

• Исключают необходимость в дополнительной отделке, поскольку плиты представляют собой заводской продукт, полностью готовый к использованию. Фасадные сэндвичи могут похвастаться идеальной поверхностью, которой просто не нужна как внутренняя, так и наружная отделка.
• Гигиеничность: устойчивость к поражению грибком или плесенью, благодаря чему их используют для возведения объектов пищевой промышленности и общественного питания.
• Низкие показатели влагопоглощения, даже в условиях нарушения герметичности в местах соединения панелей друг с другом они не будут превышать 3%.

Отдельно нужно сказать про отличные теплоизоляционные свойства этого материала. Сердечник из базальтовой ваты с учётом толщины сэндвича 15 см обеспечивает такую же теплоизоляцию, как обычная кирпичная стена толщиной 90 см, что даёт возможность сокращения расходов на оплату отопления строения в процессе эксплуатационного пользования.

В отзывах пользователи сборных гаражных боксов часто отмечают, что хранение авто в тёплом и, что немаловажно, сухом гараже, где минимальная влажность поддерживается благодаря продуманной системе вентиляции, продлевает срок службы деталям и агрегатам. Да и заниматься обслуживанием или ремонтом «железного коня» в тёплом боксе намного комфортнее, чем в холодном помещении. К недостаткам можно отнести:

К недостаткам можно отнести:

• Непродолжительный срок службы – порядка 45-50 лет. Хотя по уверениям изготовителей, оцинкованная сталь, используемая в качестве оболочки сэндвич-панелей, обладает высокими физико-техническими свойствами. Плюс защиту самой оболочки обеспечивает грунтовка в совокупности с антикоррозийным и полимерным покрытием. Стоит ли уповать на это – решать вам.
• Невозможность установки на стенах габаритных навесных полок или других тяжёлых мебельных конструкций.
• Необходимость контролировать состояние замковых частей сэндвичей при монтаже в условиях низких температур.
• Отсутствие «вандалоустойчивости», как у железобетонных сооружений или строений из кирпича, поэтому существует риск взлома или поверхностных механических повреждений – сколов, царапин.
• Использование панелей из базальтового волокна в обязательном порядке требует хорошую вентиляцию. В отличие от однородных материалов, сэндвичи из минваты обладают худшей теплоизоляционной способностью.
• Вероятность появления сквозняка из-за щелей на участках стыковки соседних панелей в случае нарушения схемы сборки и промерзание стыков конструкции в морозную погоду.
• Довольно высокую стоимость постройки, но поскольку покупка того же бетона, кирпича или качественного пиломатериала обходится дороже сэндвичей, то всё это относительно.

Составление проекта и сметы расходов

Проект каркасного гаража из дерева

Прежде чем приступить к проектированию каркасного гаража, изучают особенности используемых в его строительстве материалов. Длина стандартных досок и бруса – 6 м. Можно заказать изделия других размеров, но за это придется доплатить.

В целях максимальной экономии средств при проектировании учитывают и геометрические параметры облицовочных и кровельных материалов.

Для гаража 3х6 с высотой стен 3 м потребуются:

• брус 150х150 мм – 1,6 м3;
• доски 50х150 мм – 2,1 м3;
• доски 25х150 мм – 1,9 м3;
• доски 50х100 мм – 0,7 м3 (для пола, если он будет деревянным).

Выгодность каркасника и в том, что можно экономить на пиломатериалах для устройства опалубки. Её сооружают из имеющегося, но для его сохранности укрывают щиты плотной полиэтиленовой пленкой. После демонтажа опалубки доски используют по назначению: для возведения каркаса.

Обязательные позиции сметы

Назначение	Материалы
Фундамент из монолитной ж/б плиты	— гидростеклоизол или рубероид для устройства гидроизоляции; — песок для отсыпки «подушки» толщиной 20-30 см; — бетон М-300; — металлические прутки для армирования.
Каркас стен и перекрытий, стропильная система	— брус 150х150 мм; — доски 50х150 мм; — доски 50х100 мм.
Обшивка внутренних и внешних стен	ОСП-3 (толщина 9 мм)
Обрешетка кровли	Доски 25х150 мм
Облицовка кровли	Ондулин, профлист, плоский или волнообразный шифер, гибкая черепица, металлочерепица. Доска 25х150 мм для подшивки карнизных свесов.
Утеплитель стен и перекрытий	Базальтовые плиты Rockwool «Лайт Баттс» толщиной 150 мм.
Огнебиозащита древесины	«Сенеж Огнебио»
Крепёжные элементы	Металлические уголки, саморезы по дереву, гвозди.

В среднем стоимость материалов для строительства гаража 4х6 м с высотой стен 2,7 м составляет 278 тыс. руб. (данные актуальны на начало 2018 г). Работа специалистов по возведению строения – 180-200 тыс руб.

Для выяснения точного количества материалов, необходимых для строительства каркасного гаража, можно воспользоваться онлайн-калькулятором, выполняющим расчёты в соответствии с СП 31-105-2002.

Для этого необходимо указать параметры строения:

• длину;
• ширину;
• высоту;
• шаг между балками перекрытий (рекомендовано 400 мм);
• шаг между рядовыми стойками каркаса (рекомендовано 600 мм);
• толщина утеплителя (100-200 мм).

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

S_в= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

S_л=S-S_в=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

• лопата либо мини экскаватор;
• земельный бур;
• тачка для вывоза земли;
• молоток;
• ножницы по металлу;
• шуруповерт;
• циркулярная пила;
• ножовка;
• аппарат для замешивания бетона;
• резервуар с водой;
• кусачки;
• аппарат для сварки;
• вертикальный и горизонтальный строительный уровень;
• рулетка измерительная;
• деревяные колышки и веревка.

Фундамент

Конструкция гаража не будет обладать большим весом, поэтому массивный фундамент отливать под такой объект нет необходимости. Несложно сделать фундамент из плит, толщина которых порядка двадцати сантиметров.

Плиту можно положить даже на грунт с повышенной влажностью:

• Перед монтажом делается из гравия специальная подушка высотой не более 35 см.
• На подушку монтируется каркас из арматуры, собирается опалубка по периметру, заливается бетон.
• Такое основание будет прочным, одновременно оно будет являться полом в гараже.
• Также можно сделать фундамент на сваях или столбиках.

Гараж на винтовых сваях сделать еще проще, подобные конструкции можно воздвигать даже на почвах:

• песчаных;
• глиноземных;
• с повышенной влажностью.

Под свайный фундамент не надо специально разравнивать площадку; нередко львиная доля бюджета уходить на подобные работы. Свайный фундамент можно делать в условиях стесненного пространства, когда вокруг присутствуют различные строения. Подобное явление часто встречается в городских условиях. Для свайного фундамента не надо задействовать дорогостоящую крупногабаритную технику.

Сваи делаются из материалов:

• металл;
• дерево;
• железобетон.

По форме они могут быть: круглыми, квадратными или прямоугольными. Самый простой способ установки – это винтовые сваи. Их можно приобрести в специализированном магазине. Подобные конструкции хороши тем, что они завинчиваются в грунт по принципу шурупа.

Достоинство таких свай:

• монтаж может выполнить даже новичок;
• не требуется время на усадку, которая необходима для бетонного основания;
• сваи стоят дешево;
• сваи долговечны и прочны;
• универсальность.

После монтажа свай к ним крепится основание из бруса или швеллеров, к которым, в свою очередь, монтируются вертикальные направляющие.

Таблица: плюсы и минусы выбора материала

Преимущества	Недостатки
Не требует строительства капитального фундамента.	Если в качестве утеплителя вы используете минвату, то не забудьте позаботиться о хорошей вентиляции или используйте панели с пенополистиролом.
С этим материалом можно работать в любую погоду и в любое время года.	Неутеплённые места (стыки) могут немного промерзать.
Нет необходимости привлекать специализированную габаритную технику.	Покрытие достаточно хрупкое и неустойчивое даже к царапинам.
Нет ничего сложного в возведении конструкции, справится даже новичок.
Не нужны большие финансовые затраты.
Панели не нуждаются в дополнительной отделке.
Это огнеупорный материал, он стабильно поддерживает температуру внутри.
Экологически чистый материал.
Если постройка возведена правильно, то может прослужить достаточно долго (до 30 лет).
При переезде материал можно разобрать, доставить в новое место и снова собрать. При наличии хорошего металлического каркаса гараж перевозится целиком.
Теплоизоляция изначально встроена в панель.
