Запоры на гаражные ворота их виды и специфика эксплуатации: Гаражный запор своими руками

Конструкция “вертушка” и другие запоры

Изображение 2. Запор “вертушка” для гаража.

Запоры для ворот бывают очень простыми. К таким относится “вертушка”. Перекладина из бруска крепится с помощью сквозного болта, на котором она и будет свободно вращаться. При закрытии ворот створки полностью прилегают друг к другу. Снаружи такой запор не открыть. Изнутри же для открытия достаточно простого движения руки (изображение № 2).

Запоры для ворот или замок на калитку могут представлять собой обыкновенный шпингалет, который легко поставить на нужное место. Разновидность его – засов, который сделан из обычной полосы железа. Для установки такого запора необходимо точно знать количество и места расположения всех деталей. Вариантов конструкции можно придумать довольно много. При этом совсем не обязательно навешивать замки, отличающиеся сложностью и дороговизной. Их можно срезать, а засов – никогда. Различные приспособления для засовов и других запоров представлены на изображении № 3.

Автомобиль – это предмет, за которым охотятся некоторые граждане. Приходится его защищать различными способами. Некоторые владельцы устанавливают в свой гараж современные ворота с электрическим приводом. Для дополнительной защиты на них навешивают обычный замок. Делается это для того, чтобы не открыть дверь вручную при неожиданном отключении электрического тока.

Еще несколько способов

Иногда на ворота устанавливают фляжные запоры. Они способны открываться и закрываться очень быстро. Делают запоры из куска трубы, в котором прорезаны специальные отверстия. В эту трубу вставляется отрезок арматуры или металлического прута. Запор работает как оконный шпингалет. При таком способе запора полотна ворот не всегда притягиваются к своему месту в раме. Приходится тратить свои усилия.

Запорные устройства винтового типа хорошо притягивают полотна ворот. Про секретные запоры говорить сложно. Для их изготовления нужно знать и уметь довольно много. При изготовлении запоров любых систем необходимо учитывать:

Изображение 3. Различные приспособления для засовов и других запоров.

По совокупности всех показателей наиболее предпочтительны механические системы запирания гаража. Они способны выдерживать значительные усилия, направленные на них. Нельзя забывать и о том, что чем проще изделие, тем оно надежнее. Шпингалетные затворные системы хорошо зарекомендовали себя. Их можно дополнить пружинным упором вместе с ручкой значительно большей длины. Такие устройства позволяют экономить свое время. Со временем может появиться люфт в воротах, оборудованных засовами. Но это устройство зарекомендовало себя на воротах из профнастила.

Чтобы изготовить самодельные запоры для гаражных ворот своими руками, необходимо приготовить:

Само изготовление запорного устройства не представляет особых сложностей. Приварить колечко на створке ворот – это нетрудно. Далее нужно отметить место монтажа замка, отрезать куски прута. К верхней их части привариваются короткие отрезки, нужные для фиксации прутьев в земле.

Ригельное устройство для запирания гаража состоит из амбарного замка, который давно заслужил популярность. Наиболее популярны замки компаний Border, Cisa, Эльбор и Меттем. Они отличаются прочностью всех составляющих, дополнительными механизмами, осуществляющими секретность.

Сделать запоры для ворот своими руками не очень сложно.

Не надо для этого использовать дорогостоящие материалы и инструменты. Нужно будет лишь периодически смазывать замки и другие устройства. Для этой цели подойдет графитный порошок, трансформаторное или веретенное масло. Двери, особенно металлические, нужно красить. В замок на калитку порошок просто вдувается с помощью трубочки.

Наиболее удачные варианты запоров на гаражные ворота

Из всевозможных конструкций запоров наименее надежными являются щеколды и шпингалеты. Устройство такого механизма до примитивности простое. По сути, это металлический стержень в стальной обойме. При перемещении стержня с помощью бокового рычага край запирающего элемента входит в гнездо на соседней створке и блокирует перемещение ворот. Установить его на ворота своими руками можно за пять минут, но стойкость его к взлому крайне низкая, прежде всего из-за слабого корпуса обоймы.

Если необходим по- настоящему мощный гаражный фиксатор, стоит воспользоваться одной из нижеприведенных конструкций:

  1. Фляжный запор для гаражных ворот;
  2. Поворотный стоечный механизм;
  3. Запор- вертушка;
  4. Засовы на сварной раме.

Совет! Каждый вариант по-своему удобен в работе, но требует тщательного ухода и смазки механизма.

Фляжные системы запора

Конструктивно фляжный запор представляет собой два элемента – рычаг с крюком и фиксирующую петлю. Рычаг устанавливается на створку ворот или на дверь, при закрытии достаточно одеть петлю на зацеп и перекинуть рычаг до упора. Таким образом, выбирается зазор, и створка гаража плотно притягивается к раме ворот. Увидеть работу запора на практике можно из видео:

В закрытом положении любые усилия на вскрытие створки воспринимаются толстой петлей- крючком фляжного механизма, чтобы оборвать такое крепление, потребуется усилие более чем в несколько тысяч килограмм.

Кроме того, фляжный вариант гаражного запорного устройства абсолютно не чувствителен к засорению и загрязнению. Сделать и установить на ворота своими руками такой механизм не составляет особого труда.

Поворотные стоечные запоры

Не менее надежным считается эксцентриковый или поворотный запор, изготавливающийся в виде вертикальной трубчатой стойки, закрепленной на створке ворот в четырех опорных обоймах. В центральной части к стойке крепится рычаг, с помощью которого трубу стойки можно проворачивать вокруг вертикальной оси. Для удобства рычаг выполняется на болтовом соединении, что дает возможность и складывать его, опуская вниз.

На верхнем и нижнем конце трубы наваривают массивный крюк- зацеп. На пороге и на верхней балке рамы гаражных ворот устанавливают толстые и короткие цилиндры. При повороте трубчатой стойки крюк проворачивается вокруг вертикальной оси и входит в зацепление с цилиндром в верхней и нижней части ворот.

Прочность механизма не уступает фляжной схеме, но более сложный вариант в изготовлении своими руками, требует использования легированных сталей и высококачественной сварки.

Запорная вертушка и стержневые фиксаторы

Двадцать лет назад среди владельцев гаражей очень популярной была конструкция запора в виде вертушки или поворотной стальной рейки, установленной на одной из створок. Чтобы изготовить такой запор, требовалось приварить ось вращения на одной из створок ворот и сделать два упора для фиксации запорного элемента в закрытом состоянии, чаще всего использовались два обрезка стального уголка.

Чтобы закрыть механизм, достаточно было провернуть запорную рамку вокруг горизонтальной оси. Простое и относительно надежное устройство сделало подобную конструкцию одним из самых популярных вариантов среди автолюбителей. Долгое время считалось, что открыть ее снаружи невозможно.

Самыми простыми схемами были и долго еще останутся вертикальные фиксаторы, устанавливаемые в верхней и нижней части одной из створок. Такая схема очень проста в изготовлении, для надежной работы и запирания дверей, в верхней и нижней балке рамы ворот потребуется установить специальные гильзы или обрезки труб. Со временем внутри гильз скапливается грязь, а зимой – замерзший конденсат, поэтому требуется периодическая очистка и продувка крепления.

Особенности и виды запорных механизмов

Современные материалы и технология изготовления запоров на ворота, которые отличаются типом изготовления, расположением и способом запирания, выпускаются производителями в большом ассортименте.

Основными типами устройств являются:

Горизонтальный запор. он размещается вверху, в центре или внизу. Его можно сделать своими руками. Это наиболее распространенный вид конструкций для гаража.

Горизонтальный засов на ворота

Вертикальный замок. по расположению и предназначению он похож на предыдущий вид.

Вертикальный запор в гараже

Такой вид лучше всего использовать для сдвижных, откатных ворот. Конструкция состоит из трубы, в которую вставляется обычный отрезок трубы меньшего диаметра с отверстиями. Недостатком устройства является отсутствие плотного прилегания полотна ворот к раме.

Совет: Для улучшения прилегания створок к раме требуется доработка вертикального запора.

Размещать такие задвижки можно на полотне ворот и раме для них. В этом случае направление язычка делается индивидуально.

По способу запирания, замки могут быть:

  • Поворотными.
  • С фиксацией.
  • Ригельные или винтовые.
  • Врезные запоры.

«Вертушка» или поворотный затвор для гаража

Для распашных ворот очень многие владельцы гаражей желают приобрести именно такой запор. Общий вид его показан на фото.

Вертушки для гаража

Такой вариант затвора при желании можно собрать самостоятельно. В этом случае он будет прочным, долговечным, створки будут плотно закрыты, к тому же, особых усилий для устройства при закрывании или открывании, прилагать не придется.

Совет: Приобрести в любом строительном магазине вертушку не получится, их не выпускают, а при необходимости затвор изготавливается по индивидуальному заказу или своими руками.

Принцип работы устройства заключается в следующем:

  • По центру крепится перекладина, сквозным болтом.
  • При повороте перекладина укладывается в пазы, выполненные из гнутых планок или механическим путем.
  • Снаружи их открыть невозможно.

Шпингалет для ворот

Это достаточно простая и надежная конструкция. При монтаже такого запора, единственная проблема — наличие между створками небольшого зазора. Благодаря такому устройству конструкции — шпингалет, входящий в салазки с упором, не позволяет открыть ворота гаража.

Совет: При использовании такого запора, можно задвижную систему сделать более удобной — металлическое ушко для вертикального входа шпингалета в него приварить внизу створки, что позволит конструкцию сделать надежной и гарантированно безопасной.

Запор на распашные гаражные ворота

Для запирания распашных ворот можно выполнить конструкцию без использования болтов, заклепок и других крепежных элементов, которые быстро выходят из строя. Идеально они подходят для ворот из профнастила.

Инструкция к такому механизму предлагает выбрать нужную конструкцию из двух разных вариантов:

  • Крепление замка на профильные трубы. Такой вариант имеет не слишком эстетичный вид, но является надежным и крепким запором на любой вид ворот.
  • Замок, у которого основанием является уголок. Прочность его не высокая, что не позволяет удерживать тяжелые ворота.

Устройство замка из профильной трубы

К раме затворы крепятся сваркой. Их количество рассчитывается с учетом размеров полотна. При двух створках, понадобится устраивать устройство на каждую половинку.

При изготовлении запора:

  • Отмечается место его монтажа.
  • Выбирается длина прута, который будет входить в землю.
  • Отмечается отметка его входа.
  • Отрезаются прутки одинаковой длины.
  • К верхней части конструкции привариваются небольшого размера отрезки профильного круга, для удобного фиксирования запоров.

Совет: Длина прутков должна быть такой, чтобы их можно было задвинуть в землю настолько, что обеспечит надежность запирания ворот, и не позволит, без приложения усилий, их открыть.

Такие запоры на ворота изготовить достаточно просто, цена их не большая.

Запоры винтовые

Винтовой механизм монтируется с лицевой стороны ворот. Это достаточно простое устройство при использовании.

В его состав входят:

  • Стержень, с винтовой резьбой.
  • Ключ основой, имеющий выемку и небольшой шпиль.

Специальным ключом, имеющим соответствующее углубление и шпиль, в действие приводится механизм затвора. Изготовить его можно самостоятельно.

Недостатком такой конструкции могут быть:

  1. в проеме ворот должно быть достаточно места для выемки под резьбу, куда будет вкручиваться непосредственно стержень;
  2. такой устройство сравнительно легко взломать, подобрав похожий ключ.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

  • нет необходимости в настройке и обслуживании автоматики;
  • среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
  • можно установить автоматику: приводы, открывающие и закрывающие створки;
  • нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
  • возможность утепления створок и каркаса;
  • множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Разновидности засовов

Существует много разновидностей запоров, некоторые из которых находятся в свободном доступе в хозяйственных магазинах. Но в последнее время хозяева предпочитают самостоятельно создавать запорные механизмы, используя такие материалы, как металл (прутки, швеллеры, полосы) или дерево.

Задвижка на ворота из дерева изготавливается под деревянные въездные ворота, что же касается задвижки из металла – она более универсальная и устанавливается на комбинированные, металлические, профилированные или деревянные ворота. Существуют различные методы изготовления. Например, ковка – изделия отличаются надёжностью и привлекательным внешним видом

Вот только для этого метода важно иметь определённые знания, навыки и оборудование. Так как оборудование для ковки использовать не так уж и просто хозяева предпочитают использовать в работе компактные сварочные аппараты, болгарки, дрели и пр

Среди самых распространённых типов засовов стоит отметить такие:

  1. Поворотные – типа «шлагбаум», «вертушка» Отличаются простотой в изготовлении, надёжностью и прочностью удерживания створок. Чаще всего для производства используется деревянный брус. Из недостатков – изделие выглядит недостаточно современно, к тому же в некоторых конструкциях управлять механизмом тяжело физически. Хотя и не всегда данные параметры считаются недостатком, так как определённый дизайн ворот требуют более «грубого» выполнения засова.
  2. «Щеколда» тоже относятся к поворотным, но устанавливать его,возможно, только при прочной фиксации одной из половин ворот. В основном используется на калитках и дверях.

    Запор щеколда можно устанавливать при прочной фиксации одной из створок

  3. Горизонтальные задвижные – «шпингалетные» или полосовые простого типа. Крепление изделия происходит на раму или оборотный механизм. Как в случае с «щеколда» на одну из створок дополнительно устанавливают фиксаторы или запоры вертикального типа.

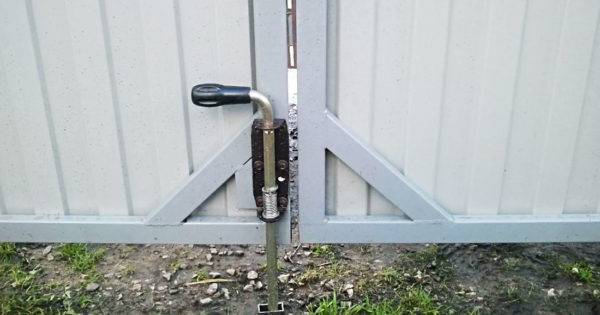

  4. Вертикальные задвижные – устанавливаются отдельно внизу на каждой створке ворот, что позволяет их надёжно фиксировать как в открытом, так и в закрытом положении. Если запоры устанавливаются в гараже, то крепление производится либо в верхней, либо в нижней (при условии надёжной рамы) части ворот. Если каркас легко погнуть, то лучше устанавливать сверху и снизу на каждой половине.

Вертикальный запор для ворот

По виду конструкции различают 4 типа.

  1. Простой тип – засов. Собирается за короткое время. При этом они отличаются высокой прочностью и при сильных порывах ветра ворота не откроются.
  2. Запоры на дополнительных проушинах. Для производства используется прочная сталь, часто монтируются на гаражные ворота.
  3. Засов штырьковой – используются обрезки металлической трубы и металлические прутья. Прутья длиной от 0,5 до 1 метра.
  4. Защёлка для откатных ворот откидного типа – работает за счёт 4 загнутых крюков и стальной пластины. Для производства можно использовать и дерево. Деревянный засов можно увидеть не только на воротах, но и на калитке.

Разновидности шпингалетов и особенности монтажных работ

Дверной засов бывает следующих типов:

  1. Встроенные модели.
  2. Врезные конструкции.
  3. Простые или накладные изделия.

Шпингалеты устанавливаются на середину двери и закрепляются. Задача усложняется, когда скважина больших размеров. Для этого применяется турбинка и гвозди. Шпингалет должен плотно монтироваться с обеих сторон.

В случае с простым способом применяется дрель и крепежные гвозди. Диаметр для крепления составляет 2–3 мм. Длина шпингалетов допустима до 50 см. Выбор шпингалета влияет на степень защиты. Врезные и встроенные методы применяются для квартирных замков. Установка длится не меньше двух часов. Для этого применяется полный спектр строительного инвентаря, крепежных материалов.


Дверной запор для ворот

Без усилий мастера по установке замков, процесс невыполним. Снятие замка или взлом также труден, как и монтаж. Хотя шпингалет открывается одним движением, его взлом займёт много времени. В магазинах представлены шпингалеты открытого и закрытого типа. Закрывающий стержень, конструкционные характеристики, чистота материала влияют на цены. Поэтому ассортимент многообразен и доступен. Позаботьтесь о защите квартиры и установите шпингалет. В результате дверь на щеколду будет запирать с легкостью.


Задвижка для калитки, которая монтируется накладным типом

Изготовление и монтаж створок

Есть только один способ, как правильно сварить гаражные ворота – надо чётко рассчитать будущие размеры конструкции и запасные зазоры, необходимые для чёткого закрывания и открывания дверей. Опытные строители рекомендуют отступать от пола 2-3 см, от потолка 1-2 см и по 5 см от боковых стен для крепления петель. По полученным расчётам отрезают профильные трубы и делают на их краях срез под углом в 45 градусов.

На сварочном столе или подготовленной поверхности раскладывают металлические трубы, подгоняют их по длине и сверяют углы. При помощи сварочного аппарата создают монолитный прямоугольник подходящей формы. Прежде чем приступать к зачистке швов, готовую конструкцию будущих дверей прикладывают к раме с наваренными на неё петлями.

Монтаж гаражных воротИсточник tildacdn.com

При совпадении размеров можно приступать к монтажу готовой конструкции. На трубах обозначают места крепления фурнитуры и приваривают её. Каркас ворот проверяют, надевая на петли рамы – если он встаёт как влитой, можно приступать к дальнейшему этапу. При помощи рулетки устанавливают середину горизонтальных поперечин. От неё отступают по 1 см и приваривают вертикальные поперечины, чтобы между ними было 2 см.

Полотно разрезают на 2 равные части, при помощи болгарки удаляют торчащие куски трубы. Для укрепления створок можно установить дополнительные горизонтальные или диагональные поперечины. Все сварочные швы зачищают, конструкцию красят и устанавливают на петли. Для предотвращения открывания дверей внутрь, к верхней части рамы наваривают контрольную профильную трубу, которая будет ограничивать их ход.

Обшивка створок металлическими листами

Недостаточно знать как сварить ворота на гараж из профильной трубы своими руками, важно и красиво обшить их, чтобы итоговый результат радовал глаз. Чаще всего для облицовки используют оцинкованные железные пластины толщиной в 2-3 мм

Их размечают и обрезают болгаркой, шлифуют края, удаляя металлические заусенцы и стружку. С боковых сторон листов также делают небольшие прорези под петли.

Гараж обшитый металлическими листамиИсточник nick-stroy.ru

Для сварки потребуется два человека. Как только один выставит полотно по уровню, второй приваривает его в нескольких местах к створке. Не стоит вести сплошной сварной шов – существует серьёзная опасность того, что в будущем всю створку поведёт. Шов должен быть точечным с промежутком в 2-3 см. Готовая конструкция украшается кованными декоративными элементами и окрашивается краской по металлу.

Монтаж замков и запорок

Готовые гаражные ворота обязательно должны быть укомплектованы добротным замком, который надёжно сохранит автомобиль и прочую утварь от злоумышленников. Наиболее популярным вариантом является врезной замок. Его приваривают к каркасу одной из створок. Для плавного хождения ригелей в профтрубе просверливают отверстия такого же диаметра.

Установка замка в гаражные ворота

Если бюджет не позволяет применить надёжные врезные механизмы, можно воспользоваться проверенным вариантом. На края каждой из створок приваривают по небольшой петле. Их используют для установки амбарного замка. Несмотря на то, что такой вариант дешевле, он серьёзно проигрывает врезным механизмам по соображениям безопасности.

Для фиксации створок в открытом положении используют запорки на металлических пружинах. С их установкой не возникнет проблем даже у неопытного мастера. Корпус запорки приваривают к нижней части створки ближе к середине гаражного проёма.

Утепление и внутренняя облицовка гаражных ворот

Финальный этап создания металлической конструкции – её обшивка утеплителем с внутренней стороны. Это позволит сохранить плюсовую температуру в помещении даже в зимнее время. В качестве утеплителя используют стекловату, пенопласт или экструдированный пенополистирол.

Утепление гаражных воротИсточник vikbud.ua

К каркасу створок монтируется деревянная обрешётка из обрезной доски. Все полости тщательно заполняют утеплителем, избегая воздушных мешков. Для сохранения достаточного количества тепла достаточно слоя минеральной ваты в 5 см. Для придания законченного вида обрешётку облицовывают ПВХ панелями, вагонкой или другими материалами исходя из индивидуальных предпочтений собственника гаража.

Как сварить ворота в гараж своими руками

Сварить гаражные ворота самостоятельно – довольно просто. При помощи сварочного аппарата и подручного инструмента сначала монтируют раму, на которую в дальнейшем устанавливают створки. Для придания законченного вида двери облицовывают с наружи и изнутри.

Видео по теме «Простой фиксатор для ворот. clamp for gate»

Сегодня вариантов засовов и запоров очень много. Все они отличаются не только по внешнему виду, но и по месту расположения, по типу запирания, направлению движения основного элемента. Среди основных видов стоит отметить такие:

  • горизонтальные, подразделяемые на центральные, нижние либо верхние. Они применяются чаще всего для гаражных ворот;
  • вертикальные, имеющие такое же расположение;
  • дополнительные, которые ставят на калитку, двери хозяйственных построек.

Все конструкции могут располагаться на раме створок, на полотне двери. Направление язычка может быть ориентировано параллельно либо перпендикулярно.

По вариантам механизма наиболее приемлемы:

Выбор замка

Выбор зависит от имеющихся средств и требований к безопасности. Если вы хотите сэкономить, то вам подойдет навесной или простой накладной замок. Если задача обеспечить большую безопасность, то надо рассмотреть варианты более дорогих накладных или врезных замков. А если позволяют средства, то выбрать электромеханические замки или электромагнитные системы с электронными и радиоключами.

При выборе замка необходимо учесть устройство калитки. Например, если калитка решетчатая и снаружи можно дотянуться до ее внутренней поверхности, то предпочтительнее замок, который открывается – закрывается ключом с двух сторон, чем тот, что открывается изнутри просто поворотом ручки.

Покупая замок, надо учесть куда открывается калитка: во внутрь или наружу, какая она: левосторонняя или правосторонняя. Для каждого из этих случаев есть свои модификации. Помните, что вы покупаете замок для использования на улице, а значит стойкого к погодным условиям.
