Гаражные ворота рольставни: размеры, достоинства, установка

Виды

Рынок рольворот выездных стремительно развивается. Соответственно, появляются новые разновидности конструкций.

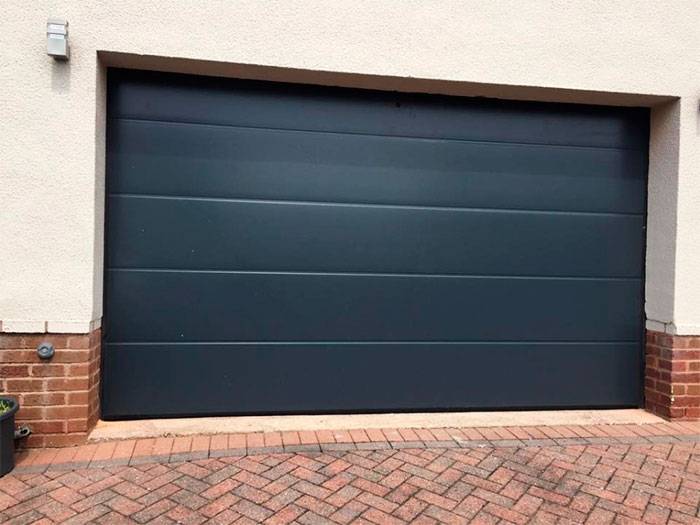

Подъемно-секционные рольставни могут состоять из сэндвич-панелей или отдельных щитов, которые соединяются при помощи шарнирных петель. Для передвижения используются направляющие и подъемный механизм. Такие роллеты выпускаются шириной от 2085 мм до 3085 мм. Высота колеблется от 2250 до 350 мм.

Подъемно-поворотные ворота представлены цельным полотном, для производства которого используется нержавеющая сталь. Полотно устанавливается на каркасной раме, конструкция в большинстве случаев оборудуется электроприводом. Для них не требуется дополнительное место в помещении. Поверхность может быть декорирована по усмотрению пользователя.

Откатные оборудованы роликами, которые отвечают за перемещение створки в сторону. Для работы требуется наличие свободного места. Такие конструкции относятся к высокой ценовой категории, зато они надежные, долговечные и взломостойкие.

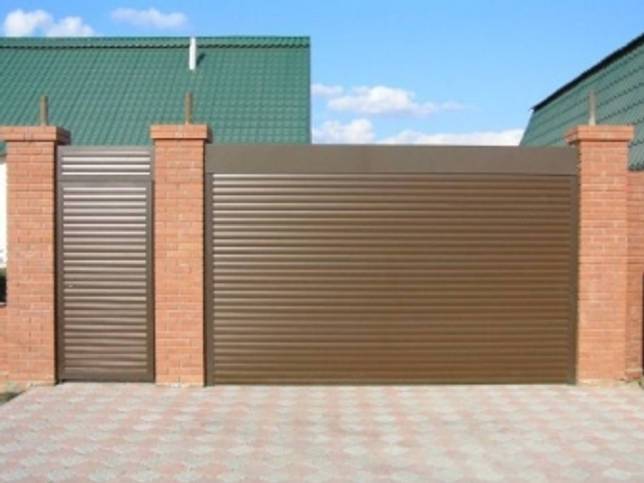

Рольставни или рулонные, а также роллетные конструкции с каждым годом становятся все более популярными. Они наиболее доступные, удобные, простые в монтаже и эксплуатации.

Роллеты, в свою очередь, разделяются на несколько категорий:

Автоматические ворота работают за счет электропривода. Стоят такие конструкции недешево, зато пользователь получает максимум комфорта при эксплуатации. Управление осуществляется при помощи панели или пульта с дистанционным принципом действия. При отсутствии электричества такие скоростные ворота открываются вручную.
Механические стоят в разы дешевле, но вес всех жалюзи не должен превышать 30 кг. Это максимальный показатель, при котором система будет нормально функционировать.
Ворота с низким уровнем защиты относятся к классу Р1-Р2. Также они называются классическими или сантехническими. При установке таких конструкций помещение будет защищено от шума и пыли, но не более того.
Средний уровень защиты – это класс Р3-Р5. Такие ворота создаются из стального профиля, они прочные и надежные, устойчивые ко взлому, часто выбираются для домовладений.
К классу Р6-Р8 относятся жалюзийные конструкции с высоким уровнем защиты. Это пуленепробиваемые, противопожарные ворота, сделанные из бронированного материала. Стоит ли говорить, насколько они дорогие?

Как устроены рольставни

Рольставни для гаражей представляют собой механизм из основных и дополнительных элементов.

Главную роль играет массивная роллета, которая размещается в верхней части гаража. На нее, по типу классических жалюзи, наматывается полотно, закрывающее вход.
Само полотно ворот, которое состоит из нешироких металлических пластин, рассчитанных для наматывания на катушку роллеты.
Направляющие, закрепляемые на стенах. Они также играют важнейшую роль для придания воротам жесткости.
Защитный кожух. Им обычно закрываются направляющие, а также катушка роллеты, для безопасного использования.
Классические или современные автоматические замки (могут открываться и закрываться дистанционно или при введении кода).

Кстати, одной из популярных разновидностей являются откатные ворота, которые хорошо подходят для закрывания ворот на внешнем ограждении (забор, стена), но они тоже иногда используются в гаражах.

Однако нужно учитывать, что откатное полотно не складывается по принципу жалюзи, а полноценно убирается в сторону или наверх. Поэтому для полотна нужно строить собственный короб рядом или рассчитывать дополнительное место в помещении гаража под убираемую конструкцию.

Автоматические

Роллетные ворота для гаража могут открываться с помощью автоматического подъемного механизма или вручную.

Автоматические виды более сложные и дорогие, могут иметь в комплекте дополнительные устройства: подогрев механизма для работы в мороз, прорезиненные уплотнители для защиты от ветра, влаги и снега, пульт управления, аварийную систему для ручного открывания/закрывания.

Как правило, автоматика обладает функцией распознавания препятствий на пути полотна и блокирует работу роллеты.

Ручные

Ручные механизмы не требуют тонкой регулировки при установке, они намного дешевле стоят и проще в эксплуатации. Но очевидно, что они и менее надежные, потому что полотно для них обычно выбирается из легких металлов, чтобы не утяжелять конструкцию.

Если вес полотна превышает 30 килограммов, то рекомендуется ставить автоматический привод.

Выбор инструментов

Чтобы установить рулонные ворота, стоит сначала обзавестись всеми необходимыми инструментарными приспособлениями:

Клепальным пистолетом.
Рулеткой.
Большим количеством ключей.
Строительным уровнем.
Отверткой для дверной конструкции.
Шуруповертом.
Перфоратором с дрелью.
Кусачками.
Молотком.
Строительным ножом.

Приобретение инструментов вместе с набором индивидуальной защиты, состоящим из защитных очков, перчаток и каски, возможно в любой торговой точке.

На дальнейшем этапе следует провести обрамление проёма, обеспечив его идеальную ровность. Эта мера позволит сделать так, чтобы конструкция максимально прилегала к поверхности проёма. Определившись с размерами рулонных ворот, следует произвести проверку составляющих, необходимых для работы.

После наличия: короба, обеспеченного электрическим приводом; полотна, при сборке которого применяются ламели; двух направляющих; коробки с небольшими деталями, можно подготовить направляющие к установке, проделав отверстия небольшого размера, равного 8 мм. Они должны пройти насквозь через стенки.

Рядом сверлят для заглушки отверстия. Параллельно можно определиться с конструкцией рулонных ворот, просмотрев многочисленные фото.

Помимо этого, займитесь сверлением 2 дополнительных отверстий сзади, чтобы вывести электродвигательный кабель. Проведите сборку, установив внутрь пазов боковых крышек короба пазов направляющих. Затем выполняется сборка роллетной каркасной конструкции с помощью пазов, короба и направляющих.

Разница между разными приводами рольставней

Помимо материала изготовления, рольставни отличаются по типу привода

Электрический привод

Этот способ управления работой рольставней позволяет использовать устройства аварийного открывания и дистанционное управление. С таким приводом можно применять автоматические замки. Основной недостаток – ограничение размера по ширине проёма (минимально 60 см.)

Карданный привод

Дешёвое и надёжное устройство для управления рольставнями. Можно на выбор использовать несъёмный или съёмный узел. Минусом является то, что масса дверного полотна не должна превышать 36 кг.

Тросовый привод

Это надёжное и недорогое приспособление можно устанавливать прямо на стену или крепить к направляющей. Тросовый привод, к сожалению, не может работать вместе с перфорированными рольставнями. Обязательное условие – установка нижнего замка.

Ленточный привод

Самый дешёвый и простой способ управления роллетами. Недостаток –ограничение по массе дверного полотна (не более 15 кг). Эту систему нельзя провести сквозь стену.

Материалы

Полотна секционных ворот производятся из стальных, алюминиевых или стеклопластиковых панелей с заполнением из пенополиуретана или минеральной ваты.

Стальные конструкции — самые надежные и долговечные.
Алюминиевые изделия — отличаются стойкостью к коррозии и небольшим весом.
Стеклопластиковые — легкие и бесшумные.

Системы направляющих выполняются из оцинкованного стандартного или усиленного профиля.

Роллетные полотна могут изготавливаться из стальных листов, алюминиевого профиля с пенным наполнителем или экструдированного профиля.

Защитные короба производятся из металла или пластикового композита.

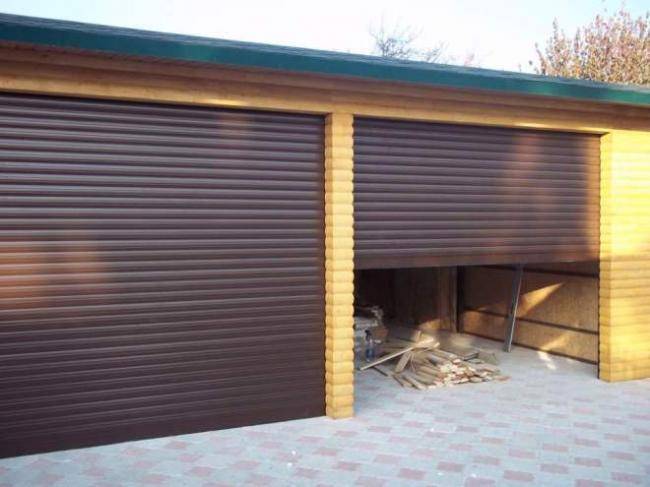

Что собой представляют ворота-рольставни

Ворота в гараж изготавливают из рольставней, для создания которых применяют профиль разной толщины, на алюминиевой или стальной основе. Первый вид отличается высокой прочностью, стойкостью к коррозии и длительным эксплуатационным сроком. Ламели такого профиля находятся в прочном соединении друг с другом, что дает отличный антивандальный эффект. Кроме того, с целью повышения прочности, они могут оснащаться дополнительными ребрами жесткости.

Стальные системы не менее прочные, нежели алюминиевые. Они станут настоящей защитой от незаконного вторжения злоумышленников. Для того чтобы снизить вероятность развития коррозии под воздействием влаги, для создания конструкции используется только металл, прошедший оцинковку.

С целью повышения теплоемкости, система утепляется с использование специальных материалов. Это позволяет поддерживать внутри помещения оптимальную температуру воздуха, даже при низких температурах на улице.

Гаражные ставни выпускаются в двух разновидностях:

Горизонтальные.
Вертикальные.

Кроме того, открываться вся система может как ручным, так и автоматическим путем.

Комплектация роллетных ворот

Роллетные ворота своими руками может смонтировать каждый мужчина. До того, как приступать к непосредственным работам, следует уточнить комплектацию таких систем.

Роллеты создают из пластин (пластиковых, металлических) с шириной до 14 см. Их называют ламелями, они соединяются при помощи шарниров, что позволяет образовать единое полотно, отличающееся гибкостью. Во время открывании оно сворачивается и прячется внутрь короба, что крепится на верхней части проема. Там же материал удерживается до момента, когда конструкция опускается вниз.

Стандартная комплектация таких ворот включает:

короб для защиты полотна;
ригель;
ролик направления;
крышки, закрывающие короб по бокам;
профиль из роллетов;
замок бокового типа;
направляющая шина;
концевой профиль;
вал.

Какие лучше выбрать?

Ворота с дистанционным открытием – предпочтительный вариант. Лучше заплатить больше сейчас, чем в будущем корить себя за необдуманный поступок и необоснованную экономность. Возможность открывать ворота без необходимости покидать салон автомобиля – это не роскошь, а высокий уровень комфорта.

Низкая цена характерна для некачественных конструкций, которые будут часто выходить из строя, периодически требовать ремонта и очень аккуратного использования. К тому же такие ворота не смогут обеспечить достаточный уровень безопасности для имущества.

Выбор шины – один из важных параметров, которому стоит уделить внимание. Есть несколько разновидностей, каждая из которых имеет разное применение.

Стандартные шины устанавливаются в базовых системах, усиленные необходимы в антивандальных конструкциях. Сдвоенные шины позволяют сократить стоимость системы при совмещении нескольких роллет. Угловые варианты выручают при установке ворот в проемах с наружной теплоизоляцией.

Также некоторые производители, например, Alutech, оснащают направляющие специальными вставками, которые делают движение полотна плавным и обеспечивают защиту от пыли. При наличии торцевых заглушек на шинах внешний вид конструкции получается более эстетичным и гармоничным.

Теплые ворота не всегда целесообразно выбирать, но в некоторых случаях они просто необходимы. Будет ли гараж отапливаться? Используется он исключительно для стоянки автомобиля или служит также помещением для работы? Каким образом будет решаться вопрос с обледенением ворот? Дав ответ на эти вопросы, можно будет принять верное решение относительно покупки теплых ворот.

Выбор способа запирания ворот – еще один важный пункт. Ригельный замок, так же как и ригель ручной, обеспечивает запирание в крайнем нижнем положении. Первый вариант позволяет располагать ключ внутри или снаружи, а при втором варианте возможно только внутреннее расположение задвижки. Автозамок обеспечивает автоматическую блокировку в крайнем нижнем положении. Блокирующий ригель позволяет в автоматическом режиме запирать ворота, оснащенные воротковым приводом или электронным.

Для гаража, ворота которого будут находиться за пределами двора, необходима надежная защита от злоумышленников. Экономить нельзя, ведь речь идет о сохранности имущества.

Установка

Ролевые ворота для гаража установить не так сложно, но и здесь есть своя последовательность и особенности, которые надо соблюдать. Давайте рассмотрим более детально весь процесс установки и постараемся ничего не упустить.

Как подготовиться к монтажу

Прежде, чем выполнять монтаж такой конструкции, обязательно нужно приготовить соответствующие инструменты и материалы, ведь в противном случае ничего не получится. На самом деле, те инструменты, которые необходимы для данной работы, являются бытовыми, а значит, вы сможете приобрести их в любом магазине или же попросить у соседей.

Итак:

Нужно помнить о том, что поверхность проема во всех случаях должна оставаться идеально ровной, только так конструкция сможет грамотно прилегать к проему, а ведь это самое главное условие.
Если периметр проема не ровный, его надо будет оштукатурить. Иначе будут перекосы по периметру и это приведет к заклиниванию роллет в пазах.
Если вы не уверены, что сможете своими силами выполнить подготовительные работы, то, конечно, нужно обратиться за помощью к специалистам.
Воспользовавшись строительным уровнем, обязательно нужно проверить отклонение рабочей поверхности от вертикали и горизонтали.

Монтаж конструкции

Как только проверка комплекта будет проведена, нужно приступать к монтажу, в первую очередь, нужно наметить отверстия на направляющих, ведь это важнейшее условие, не забывайте, что центры отверстий должны быть расположены по центру пазов направляющей.

Схема составляющих для установки

В тех местах, которые вами будут намечены, нужно просверлить отверстия, диаметр которых будет составлять 8 мм; остается лишь поменять сверло на сверло, диаметр которого будет 12-14 мм. Для этого применяем перфоратор и дюбеля.

Теперь можно смело переходить к коробку, для этого нужно снять переднюю крышку короба, выкручивая саморезы, и потянуть руками переднюю крышку на себя. На задней крышке короба нужно будет наметить по три отверстия по обе боковые стороны, это делается для того, чтобы в будущем обеспечить надежное крепление к стене.
Каркас нужно приложить к проему, протягивая через отверстия шнуры питания, предназначенные для электропривода. Каркас нужно приложить к рабочей поверхности, точно убеждаясь, что он действительно надежно и качественно прилегает к ней строго вертикально, поэтому обязательно нужно использовать строительный уровень.
Для регулировки надо применять прокладки. Вполне подойдет и дерево. Нельзя допускать перекосов.
Воспользовавшись шуруповертом и саморезами, вы должны закрепить направляющие и короб на обрамление проема, остается проверить горизонтальность электропривода, опять же, для этих случаев идеально подходит строительный уровень.

Делаем жесткое крепление направляющих

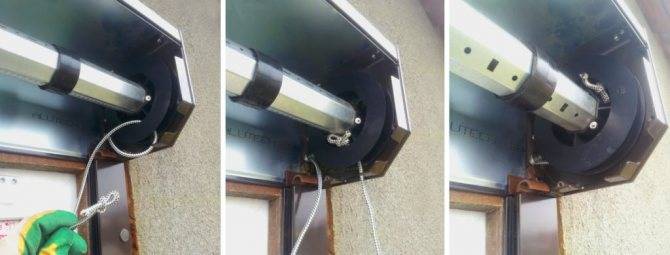

Как только вы станете распаковывать полотно, ригели нужно будет вставить в верхний профиль полотна. Кольца, в свою очередь, нужно свести до упора, зафиксировав тем самым положение колец саморезами, не забывайте, что сверлить вал запрещено, так что не совершите такую ошибку.

Крепление короба

Теперь начинайте закручивать саморез в радиальное отверстие ригенального кольца, делается это до самого упора, обязательно помните это, также не забывайте, что нельзя просверлить электропривод, ведь это так важно. Остается подключить выключатель для электропривода, но помните о технике безопасности, кроме того, нужно воспользоваться и набором индивидуальной защиты, чтобы избежать проблем. Чтобы правильно отрегулировать концевые выключатели, нужно воспользоваться либо пластиковым, либо металлическим шестигранником, он поставляется в комплекте. После того, как работа будет выполнена, и вы точно знаете, что все сделали правильно, нужно закрепить шляпки винтов заглушками, помните, что делается это для повышения защитных свойств конструкции в целом, а значит, не стоит пренебрегать этим важным правилом никогда.

В самом конце нужно удалить защитную пленку с полотна, если есть загрязненные участки, то они должны быть эффективно очищены, вы должны понимать это.

Типичные просчёты

Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:

Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.

Плюсы и минусы

Постоянно растущая популярность роллетных ворот объясняется свойственными им характеристиками и достоинствами по сравнению с другими вариантами защиты гаража.

Компактность. Средняя ширина полотна – 2 метра. При этом не затрагивается пространство за пределами дверного короба, как это происходит с распашными конструкциями. Соответственно, этот вариант – наиболее удачный в условиях ограниченного пространства участка.
Простота эксплуатации. Открывать/закрывать воротное полотно легко, в особенности при наличии автоматического привода. При этом механизм не требует сложного ухода и расходов на соответствующие материалы.
Доступная цена. Рольставни стоят гораздо дешевле секционной воротной группы соответствующего качества. При этом ламельные конструкции из алюминия в среднем служат не менее 10 лет. Для стальных моделей этот показатель ещё выше. Все без исключения роллетные системы обеспечивают защиту внутреннего пространства гаража от теплопотерь, шума, пыли.
Эстетичность. Лаконичный дизайн нисколько не умаляет красоты рольставней. Этому способствует цветовое разнообразие панелей, которые включают как классические оттенки, так и оригинальные. При желании можно подобрать полотно со специальной текстурой, имитирующей камень, дерево, плитку, другие материалы. Таким образом, владелец получает возможность соорудить конструкцию, которая не будет выбиваться из общего архитектурного ансамбля здания.

Роллеты не лишены недостатков, которые представлены в меньших количествах.

Ворота для гаража не рекомендуется устанавливать самостоятельно. Без специальных инструментов и определённых навыков сложно обеспечить прямые углы при монтаже, прилегание плоскостей, попадание в пазы. Выполнение инсталляционных работ мастерами-установщиками ведёт к повышению стоимости конструкции.
Зимой дверное полотно сильно подвержено обледенению. При несвоевременной очистке конструкции возможны нарушения в работе и выход деталей из строя. Предотвратить это можно несколькими способами. Самый дешёвый – периодически сбрызгивать поверхность специальным спреем от обледенения. Если же рольставни устанавливаются в регионе с сильными затяжными морозами, рекомендуется позаботиться о системе подогрева.
Роллетные воротные системы имеют сложную конструкцию, вскрыть которую можно лишь путём вырезания металла. Однако случаи взлома гаражей всё же встречаются, и многие владельцы предпочитают дополнительно оснащать свою собственность сигнализацией.
Рольставни имеют ограниченные габариты – не более 49 м² (при высоте до 7 метров) площади для стальных моделей и не более 14 м² (при высоте до 6 метров) – для конструкций из алюминия.
