Устройство и классификация бытовых газоанализаторов для квартиры

Обслуживание сигнализатора. Затраты на периодическую поверку

Сигнализатор газа, установленный в жилом доме, практически не нуждается в обслуживании. Единственное, что необходимо — периодически протирать решетку в корпусе датчика от пыли и паутины.

Раз в год сигнализатор должен проходить метрологическую поверку. Эта услуга платная. Ни в коем случае не допускается самостоятельно проверять срабатывание сигнализатора, подавая на него 100% смесь газа, например, от газовой зажигалки. Это может вывести чувствительный элемент датчика из строя.

Желательно приобретать датчики отечественных производителей. Это позволит, при необходимости, отправить датчик на ремонт, что гораздо дешевле покупки нового.

Помните, что сигнализатор загазованности — важный и сравнительно недорогой элемент безопасности, который, вполне возможно, однажды спасет вам жизнь. Выбор за вами!

рмнт.ру, Игорь Максимов

Правила пользования газоанализатором

Газоанализатор работает безукоризненно при выполнении условий эксплуатации. Корпус прибора имеет нормальную защиту от механических ударов, но нужно оберегать устройство от падений, т. к. оборудование относится к взрывоопасной категории.

Основные правила:

• прибор применяется для того вида газа, на который проводится калибровка;
• перед началом эксплуатации проверяется маркировка защиты от взрыва, целостность коробки и крепежа, невредимость пломбы;
• для работы с прибором назначается один оператор;
• перед эксплуатацией проводится дозарядка аккумулятора во взрывобезопасном помещении.

Особенности выбора газосигнализатора

При выборе сигнализатора газа следует принять во внимание такие факторы:

• заявленный производителем срок эксплуатации. Чем он больше, тем лучше, так как по завершении данного срока оборудование рекомендуется заменить;
• срок службы чувствительных элементов, затраты на их замену;
• наличие в паспорте данных о прохождении метрологической поверки. Такая информация является гарантией исправности сигнализатора газа. Если она отсутствует, перед использованием прибора придется обратиться в специализированные службы для проведения поверки, что влечет за собой дополнительные затраты;
• система тестирования. Прибор придется регулярно проверять на исправность. Система тестирования должна быть максимально простой и удобной;
• питание. Оптимальным вариантом считаются газосигнализаторы, которые работают от сети электропитания и имеют функцию переключения на резервное автономное питание – обычную или аккумуляторную батарею.

Выбор прибора для анализа загазованности

Пытаясь сделать выбор устройства, желательно определиться, какая задача будет возложена на прибор. Исходя из намеченных задач, проще подыскать требуемую комплектацию. К тому же денежный вопрос при точном подборе комплектации решится в пользу покупателя. Чем меньше деталей комплекта, тем ниже стоимость.

Вниманию при выборе обычно подлежат следующие рабочие критерии:

• список поддерживаемых газов;
• граничные значения измерения концентраций;
• возможности анализа объёмных и массовых долей;
• время непрерывной работы;
• возможность ведения измерений сразу в нескольких точках.

Конечно же, определённую роль в процессе подбора оборудования играет внешнее исполнение

Наличие защитных свойств, таких как влагозащищённый корпус, блокировка проникновения пыли и сажи – всё это также важно, если рассчитывать на долговечность анализатора

Мобильная модель газового анализатора, привлекательная помимо удобства использования ещё и тем, что заключена в надёжный влагонепроницаемый корпус. Плотное исполнение корпуса защищает также от попадания внутрь пыли

Учитывая насыщенность российского рынка газовыми анализаторами иностранного производства, приходится выбирать с оглядкой на адаптацию к отечественным условиям. Понятно, если информационная часть устройства на иностранном языке, пользоваться таким прибором сложнее. Правда со временем можно-таки привыкнуть.

Любой газоанализатор оснащается рабочими сенсорами (датчиками). По мере эксплуатации эти элементы утрачивают свои свойства, теряют чувствительность и подлежат замене.

Насколько частыми должны быть замены и как обстоят дела с приобретением запасных комплектующих – это тоже вопрос выбора, требующий внимательного подхода

Да и срок гарантии не последняя деталь, на которую следует обратить внимание

Правила пользования

Газоанализатор работает безукоризненно при выполнении условий эксплуатации. Корпус прибора имеет нормальную защиту от механических ударов, но нужно оберегать устройство от падений, т. к. оборудование относится к взрывоопасной категории.

Основные правила:

• прибор применяется для того вида газа, на который проводится калибровка;
• перед началом эксплуатации проверяется маркировка защиты от взрыва, целостность коробки и крепежа, невредимость пломбы;
• для работы с прибором назначается один оператор;
• перед эксплуатацией проводится дозарядка аккумулятора во взрывобезопасном помещении.

Как выбрать газоанализатор?

При выборе газоанализатора следует учитывать 4 фактора:

1. Какие газы может отслеживать данный прибор?

От места установки прибора зависит его специфика. Так, например, в газовой отрасли стоят сразу три разновидности газоанализаторов, ориентированных на:

• пропан;
• метан;
• угарный газ.

В офисном помещении будет достаточно установить датчик, реагирующий на угарный газ.

1. НКПР и ВКПР (верхний концентрированный предел распространения).

Для различных типов помещения устанавливаются свои значения допустимой загазованности, при нарушении которых идёт срабатывание сигнализатора, сопровождаемое светозвуковой индикацией.

Возможности анализа массовых и объёмных долей

Для производств очень важно, чтобы прибор смог точно определить качественно-количественное соотношение газов в воздухе даже из малого объёма/массы. Необходимо для этого оказать с помощью химического реагента воздействие на пробу воздуха и определить минимально определяемые концентрации (МОК), нормой считается от 0,01 до 0,1%. Если этот процент завышен – сработает сигнализация

Если этот процент завышен – сработает сигнализация.

Способность брать пробу воздуха сразу из нескольких точек. В развитых отраслях, связанных с газом и/или химическими веществами, для того чтобы не устанавливать несколько газоанализаторов, используют один, но с несколькими пробоотборниками, которые устанавливают на разной высоте для анализа газов/паров различной плотности.

Топ бюджетных моделей

CEM GD-3300 (481486)

Качественная модель, которая оснащена громким звуковым сигналом. Изделие продается по доступной цене, поэтому его можно купить даже для домашнего применения, особенно, если у человека много газовых элементов. Масса – 500 г., что позволяет без трудностей перемещать модели на различные дистанции. Время отклика – 2 секунды. Устройство полностью электронное, управление не вызовет никаких проблем.

Средняя стоимость – 5 650 рублей.

CEM GD-3300 (481486)

Достоинства:

• Качественная сборка;
• Удобный корпус;
• Небольшая масса;
• Время отклика;
• Простое управление.

Недостатки:

КВТ КТ 601

Один из лучших бюджетных газоанализаторов, который имеет встроенный дисплей. Максимальная длина зонда – 40 см, что позволяет легко обнаруживать утечку даже в труднодоступных местах. Присутствует твердотельный датчик. После включения, оборудование будет готово к применению спустя 2 минуты. Для большего удобства оператора имеется подсветка дисплея, а также автоматическое обнуление показателей. Если прибор не трогать на протяжении 10 минут, происходит отключение.

Средняя стоимость – 4 700 рублей.

КВТ КТ 601

Достоинства:

• Способен обнаруживать метан, пропан, бутан, СО, сероводород и т.п.
• Имеется дисплей;
• Автоотключение;
• Индикация заряда батареи;
• Небольшие габариты;
• Время отклика.

Недостатки:

МЕГЕОН 08088

Портативная модель популярной фирмы, которая позволяет своевременно обнаружить место утечки газа. Присутствует визуальная и звуковая индикация, поэтому ошибиться в параметрах сложно. Время измерения не превышает 2 секунд. Частота сигнала плавно изменяется при помощи специального регулятора. Устройство оснащено специальным зондом, который способен без проблем обнаружить утечку в различных местах.

МЕГЕОН 08088

Достоинства:

• Удобное применение;
• Качественное изготовление;
• Популярная фирма;
• Звуковое оповещение;
• Плавная регулировка.

Недостатки:

Какой газоанализатор лучше

В быту и на производственном предприятии приходится сталкиваться с разными газами. Критические показатели для технологического процесса на заводе или фабрике отличаются от тех, что рекомендованы для городской квартиры или загородного дома. По этой причине универсальной модели, способной решить все задачи, не существует. Команда VyborExperta.ru рекомендует в зависимости от сферы применения следующие газоанализаторы:

• Cem GD-3300 (481486) – для поиска утечек;
• Testo 310 (0563 3100) – для анализа работы отопительных систем;
• Ratio Computers – незаменим при проверке кислородных баллонов дайверов;
• Мета Автотест-02.03 П – надежный помощник двигателиста;
• Электростандарт-Прибор ССС-903 – основа промышленной безопасности.

Многие газоанализаторы отвечают действующим стандартам в сфере контроля за концентрацией вредных веществ в воздухе, но только приборы, представленные в нашем обзоре, заслуживают звания лучших приборов в своем классе.

Использование прибора для анализа газовых смесей

Рассматриваемые приборы являются высокотехнологичным и высокоточным измерительным оборудованием, предназначаются для анализа входящих в атмосферный воздух компонентов, а также способные определять качественный и количественный состав газовых смесей. Приборы оснащены особыми датчиками, которые отмечают превышение уровня содержания опасных компонентов в воздухе. Как правило, для полноценной работы этих устройств требуется еще и вспомогательное оборудование, которое, например, будет создавать необходимое давление (компрессоры), а при обнаружении вредных веществ – начнет автоматическую очистку воздуха от смол, пыли и т. п.

С помощью приборов газового анализа возможно производить:

• Экологический контроль воздуха, т.е. мониторить атмосферу на предмет предотвращения катастроф техногенного характера и своевременно реагировать на факт их возникновения (например, определение наращивания концентрации опасного углекислого газа или других вредных веществ).
• Контролировать текущую атмосферу в рабочей зоне, поддерживая систему обеспечения охраны труда и промышленной безопасности. Особенно это актуально для больших гаражей, котельных, глубоких колодцев, а также в тоннелях и иных подземных объектах. Они предназначаются не только для определения наличия вредных субстанций, но и одновременно направлены на устранение их влияния (например, автоматическое включение вентиляции).
• Мониторинг промышленных выбросов при осуществлении технологических процессов на объектах энергетики, металлургии, нефтехимии и цементной промышленности. Однако, на данных производствах необходимо знать допустимый вредный состав газовой среды и регулярно получать замеры содержания водорода, кислорода, метана, серы, азота и т.п. Промышленные анализаторы считаются самыми мощными, ибо они могут мониторить до 50 разных компонентов одновременно.
• Анализ работы газовых турбин, печей и горелок, а также котлов – любого оборудования, в котором применяется механизм сгорания топлива.
• Выявлять места протечки газа при монтаже газопровода или гидроизоляции трубопровода.
• Определять концентрацию газа в жидкости, что необходимо для процедур очистки воды. Обычно, для этих целей применяют способ анализа кислорода и его парциального давления, чтобы узнать его общее содержание в жидкости.  Сфера использования – станции аэрации и очищения сточных вод, лаборатории по контролю качества воды.
• Анализ выхлопных газов автомобиля в сфере автодиагностики. Такое оборудование способно замерить 4 составных газовой смеси – O2, NOx, CH, CO2. Отсюда будет рассчитана токсичность выхлопа и, соответственно, возможно будет определить общее состояние машины, выяснить проблемы и неисправности ДВС, а также системы зажигания и циркуляции топлива;
• Контроль качества атмосферы в жилой зоне – помогает определить источники утечки на бытовом уровне;
• Контроль за алкогольными парами, выдыхаемыми человеком — поможет установить уровень наличия алкоголя в крови.

Назначение, основные элементы, виды, принцип действия

Газоанализаторы – устройства, с помощью которых определяется состав газовой смеси как качественный (какие именно газы присутствуют), так и количественный (сколько определённых газов находится в смеси).

В первую очередь газоанализаторами оснащаются пожаро-, взрыво- и химически опасные производства, а также шахты, где имеются скопления рудничного газа (метана).

Обязательно применяют газоанализаторы перед тем, как проводить огневые работы в подвалах и колодцах, а также чтобы аттестовать рабочие места на вредных производствах.

Применение для индивидуальной защиты

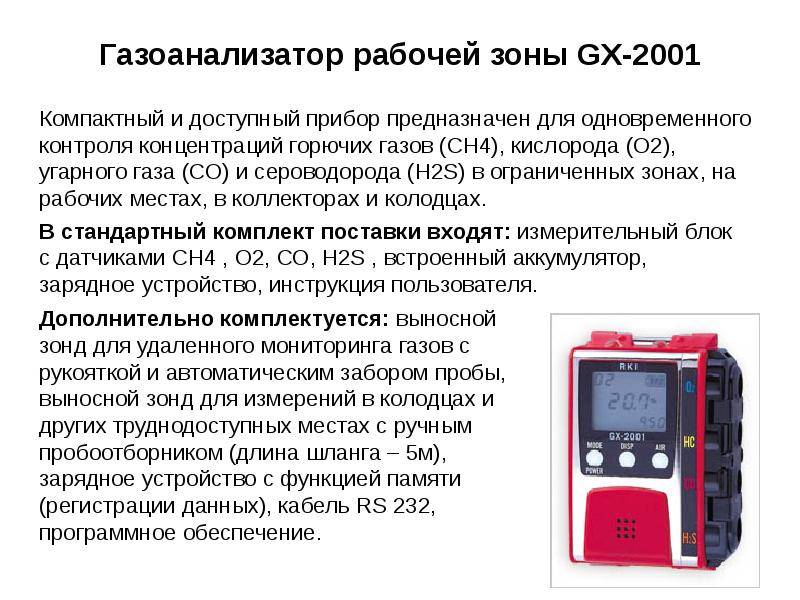

Портативные газоанализаторы небольших размеров, которыми снабжаются работники опасных производств, можно считать первичными средствами индивидуальной защиты.

Они своевременно сигнализируют о повышенном содержании вредных примесей в воздухе, при котором следует покинуть рабочую зону либо применить средства защиты органов дыхания. Прибор-газоанализатор представлен на фото:

Способ работы устройства

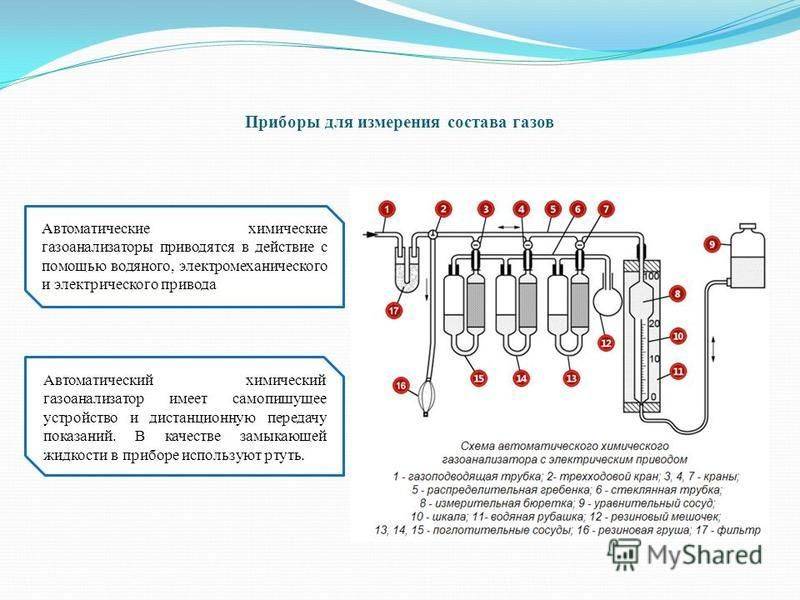

Ручные анализаторы, которые приводятся в действие оператором, основаны на том, что отдельные газообразные компоненты поглощаются специальными реагентами.

Воздух производственной зоны пропускается через поглотитель, который связывает определённый газ. После этого первоначальный объём смеси уменьшается. По уменьшению объёма рассчитывается, сколько газа, связанного поглотителем, там изначально содержалось. В зависимости от квалификации оператора, измерение занимает от пяти до десяти минут.

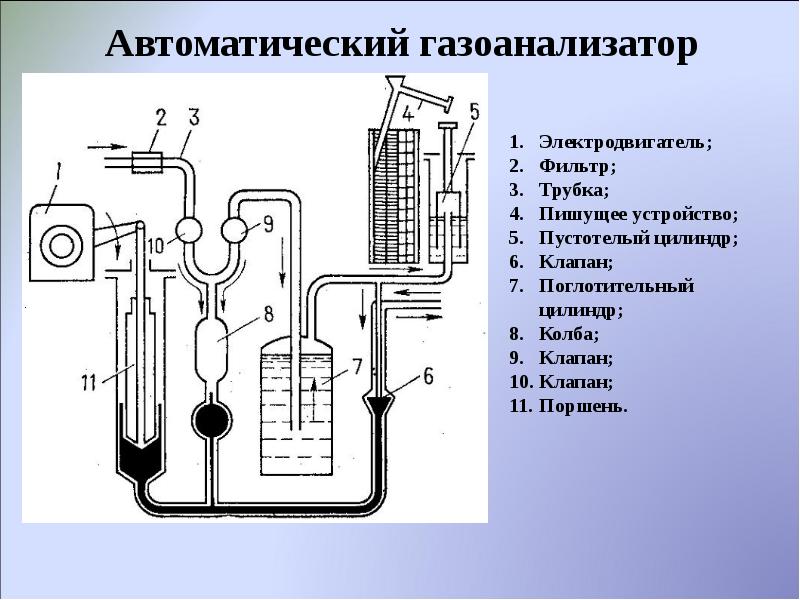

Работа автоматических анализаторов непрерывного действия основана на физических и химических процессах, а также их сочетании.

Физический принцип измерения результата вспомогательной химической реакции обеспечивает работу объёмно-манометрических или химических анализаторов. В этих приборах измеряется, насколько изменился объём либо давление смеси газов после того, как её компоненты вступили в определённые химические реакции.

Физико-химический принцип действия, совмещённый с физическим, имеют следующие устройства:

• Хроматографические. В них проба разделяется за счёт того, что разные газы проходят поглотительный слой каждый со своей индивидуальной скоростью. Результат разделения фиксируется, проводится автоматический расчёт.

Термохимические. В этих устройствах проходит окисление (с дополнительными катализаторами) составных частей газовоздушной смеси. При окислении выделяется тепло; температура измеряется терморезистором. По степени нагрева определяется концентрация компонентов.

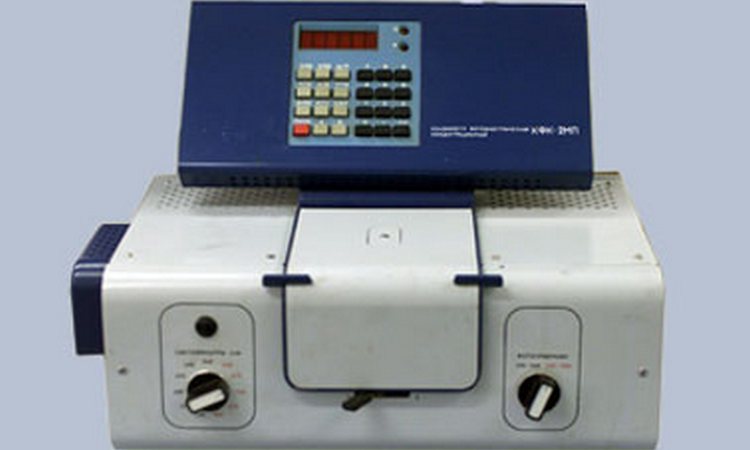

Фотоколориметрические. В них содержание компонентов измеряется по результату их цветной реакции с веществами-индикаторами.

Электрохимические газоанализаторы определяют концентрацию газа в смеси по величине электропроводности раствора, который поглощает этот газ.

Чисто физические принципы работы имеют следующие автоматические газоанализаторы:

• Термокондуктометрические. При изменении состава газовой смеси меняется её теплопроводность. Это изменение регистрируется терморезисторами.

Денсиметрические. Измеряют плотность газовой смеси, которая меняется в зависимости от качества и количества газов, входящих в неё.

Магнитные. Применяются для измерения концентрации кислорода в воздухе производственной среды по его магнитным свойствам.

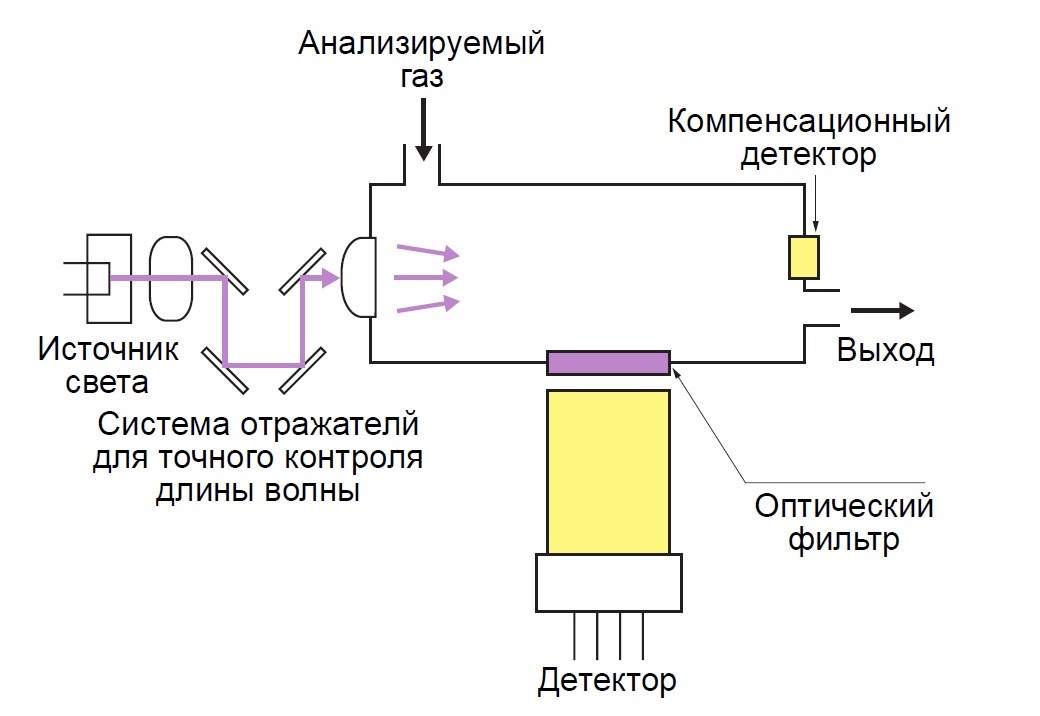

Оптические. Анализируют состав газовой смеси по её оптической плотности, а также спектрам испускания или поглощения.

Разновидности

Кроме различия по способу действия (ручные или автоматические) и принципу работы, газоанализаторы для воздуха рабочей зоны подразделяют на типы:

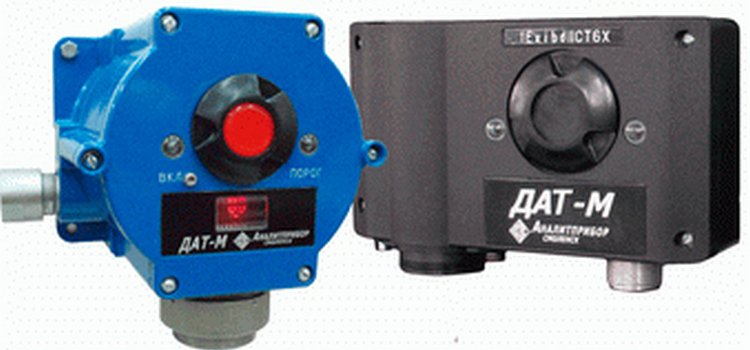

• Стационарные. Такие приборы автоматически отслеживают концентрацию газов. В промышленном исполнении, если допустимое содержание опасной газовой составляющей превышено, они подают световые и звуковые сигналы, а также включают вентиляцию и прочие системы безопасности;

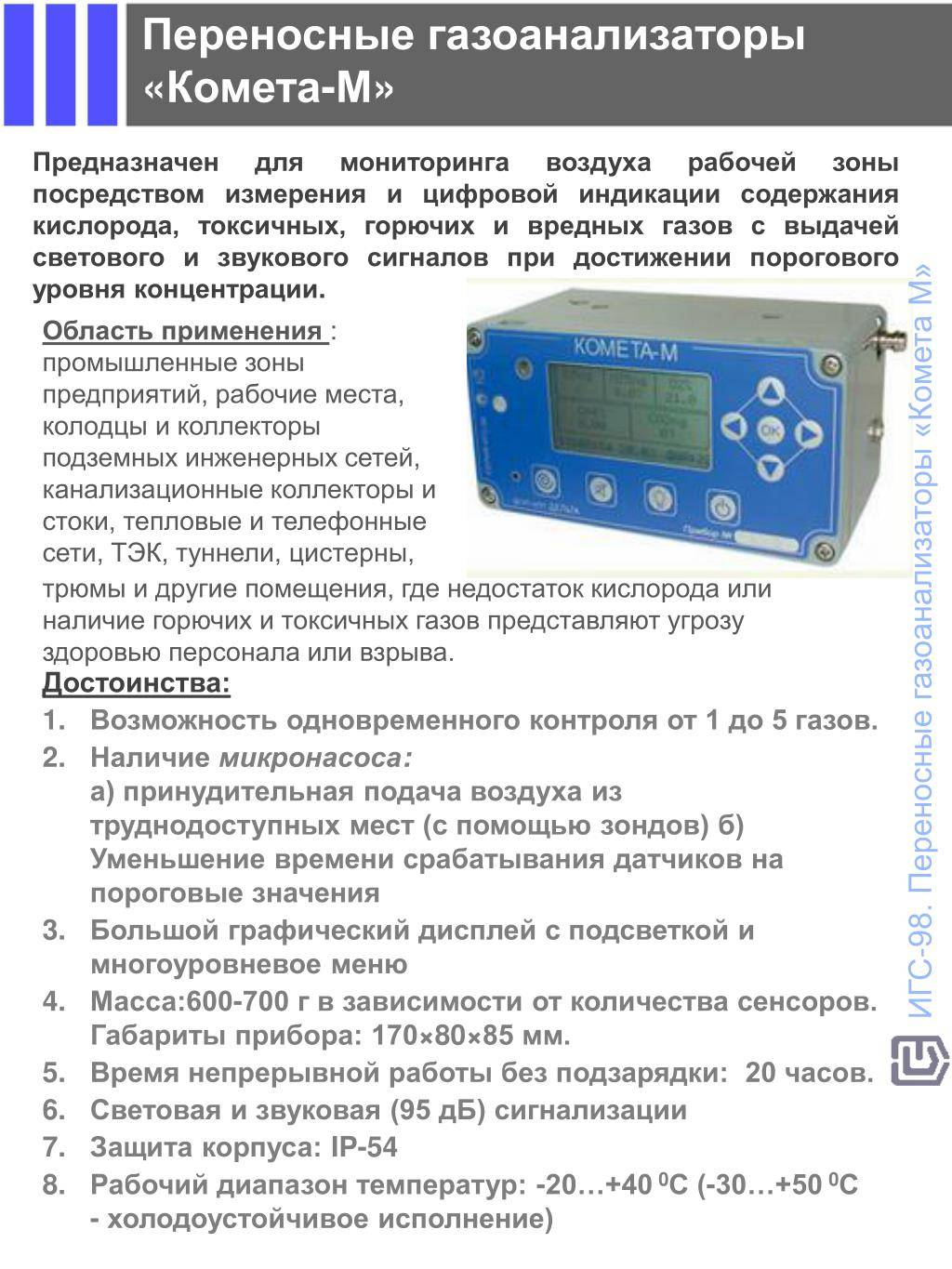

• Переносные. Предназначены для определения концентрации газовых примесей в разных местах производственной зоны;
• Портативные. Индивидуальные устройства. Имеют малые габариты и вес, измеряют концентрацию вредных примесей непосредственно там, где находится работник.

Кроме того, по количеству измеряемых примесей эти приборы бывают одно- и многокомпонентными, а по числу каналов (датчиков или точек отбора пробы) – одно- и многоканальными.

Назначение и особенности продукции

Пусть это средство не так популярно, но у него есть ряд преимуществ, которые позволяют использовать изделие в промышленных районах. Встречаются модели и для дома, они помогут отслеживать изменение воздуха в помещение, а в некоторых случаях предупреждать человека об опасности.

Сегодня оборудование широко применяется в следующих сферах:

Экологи при помощи газоанализатора контролируют качество воздушной смеси. Благодаря постоянному мониторингу атмосферы, ученые способны вовремя предотвратить появление новых техногенных катастроф и своевременно реагируют на изменение окружающего воздуха. Нередко изделие применяется в системах обеспечения безопасности на различных крупных предприятиях. Кроме того, нередко устанавливается в гаражах и котельных, колодцах и в подземных постройках. Главное назначение – определить уровень вредных компонентов в рабочей области. При помощи этого устройства можно легко отслеживать промышленные выбросы на различных заводах, особенно, в сферах нефтехимии, металлургии и т.п

В этих сферах важно постоянно следить за газовой средой, а также регулярно замерять содержание вредных веществ, таких как: азот, метан, водород и т.п. Потому что они негативно отражаются на здоровье человека, особенно при превышении их нормы. Особенность, такого оборудования — в том, что оно способно отслеживать состояние атмосферы в режиме реального времени

Нередко подобные модели устанавливаются на предприятиях, где имеются газовые котлы, печи, горелки и т.п. При помощи этого изделия работники газовой службы могут быстрее находить и устранять места утечки, а также проводить качественную гидроизоляцию труб. Однако, подобное средство показывает высокие результаты не только на суше, но и применяется для тщательного анализа жидкостей. Особенно, которая подвергается очистке. Конечно, стандартные варианты для этого не подойдут, в этом случае используются специальные модификации, например, газоанализатор кислорода. Подобное оборудование чаще всего встречается на станциях аэрации. Автосервисы также не обходят стороной этот продукт, так как он помогает в современной диагностике транспортных средств. Здесь также используется соответствующая модификация, которая замеряет 4 компонента – угарный газ, метан, кислород и оксид азота. Благодаря этому устройству определяется токсичность выхлопных газов и если они превышают норму, то находят причину появления дефекта. Также подобное изделие применяется и в жилых зонах, что помогает предотвратить утечку газа. Последнее для чего может использоваться газоанализатор – определение наличия алкоголя в крови

Особенность, такого оборудования — в том, что оно способно отслеживать состояние атмосферы в режиме реального времени. Нередко подобные модели устанавливаются на предприятиях, где имеются газовые котлы, печи, горелки и т.п. При помощи этого изделия работники газовой службы могут быстрее находить и устранять места утечки, а также проводить качественную гидроизоляцию труб. Однако, подобное средство показывает высокие результаты не только на суше, но и применяется для тщательного анализа жидкостей. Особенно, которая подвергается очистке. Конечно, стандартные варианты для этого не подойдут, в этом случае используются специальные модификации, например, газоанализатор кислорода. Подобное оборудование чаще всего встречается на станциях аэрации. Автосервисы также не обходят стороной этот продукт, так как он помогает в современной диагностике транспортных средств. Здесь также используется соответствующая модификация, которая замеряет 4 компонента – угарный газ, метан, кислород и оксид азота. Благодаря этому устройству определяется токсичность выхлопных газов и если они превышают норму, то находят причину появления дефекта. Также подобное изделие применяется и в жилых зонах, что помогает предотвратить утечку газа. Последнее для чего может использоваться газоанализатор – определение наличия алкоголя в крови.

Как видно, область применения этого устройства достаточно обширна. Изделие затрагивает практически все сферы жизнедеятельности. Без него невозможно правильно организовать работу на производственных участках или провести газ в жилой дом. Конечно, универсального аппарата нет, поэтому производители выпускают различные модификации этого оборудования.

Это интересно: Вибрационная болезнь (вибротравма)

Как работает газоанализатор

Основа бытового газоанализатора – чувствительный элемент (датчик), который определяет количество СО и СН₄, С₃H₈ и других в воздухе. В бытовых устройствах используют чувствительные элементы двух типов:

• электрические;
• оптические.

В основе работы электрических датчиков лежит способность некоторых металлов и сплавов менять свое сопротивление под воздействием различных газов. Этот тип датчиков наиболее эффективен в отношении углеводородов, поэтому его используют для определения концентрации пропана, бутана и метана. Оптический чувствительный элемент работает по другому принципу, он определяет способность воздуха поглощать инфракрасное излучение. Этот тип датчиков чаще используют для определения уровня угарного газа, отличающегося более высокой поглощающей способностью. Бытовые газоанализаторы обладают меньшей точностью, чем промышленные, но даже их разрешающей способности хватает для обнаружения угрозы до того, как количество газа приблизится к потенциально опасному значению.

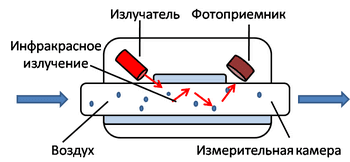

Так работает оптический датчик

Когда датчик определяет наличие в воздухе угарного газа или углеводородов, он подает сигнал на исполнительное устройство, которое приводит в действие звуковой излучатель. Некоторые модели оснащают выходным реле для подключения аварийного клапана и вытяжного вентилятора. При срабатывании датчика они перекрывают подачу газа и проветривают помещение, снижая уровень угрозы до полностью безопасной и позволяя сразу же приступать к поиску и устранению причин утечки.

Использование прибора для анализа газовых смесей

Рассматриваемые приборы являются высокотехнологичным и высокоточным измерительным оборудованием, предназначаются для анализа входящих в атмосферный воздух компонентов, а также способные определять качественный и количественный состав газовых смесей. Приборы оснащены особыми датчиками, которые отмечают превышение уровня содержания опасных компонентов в воздухе. Как правило, для полноценной работы этих устройств требуется еще и вспомогательное оборудование, которое, например, будет создавать необходимое давление (компрессоры), а при обнаружении вредных веществ – начнет автоматическую очистку воздуха от смол, пыли и т. п.

С помощью приборов газового анализа возможно производить:

• Экологический контроль воздуха, т.е. мониторить атмосферу на предмет предотвращения катастроф техногенного характера и своевременно реагировать на факт их возникновения (например, определение наращивания концентрации опасного углекислого газа или других вредных веществ).
• Контролировать текущую атмосферу в рабочей зоне, поддерживая систему обеспечения охраны труда и промышленной безопасности. Особенно это актуально для больших гаражей, котельных, глубоких колодцев, а также в тоннелях и иных подземных объектах. Они предназначаются не только для определения наличия вредных субстанций, но и одновременно направлены на устранение их влияния (например, автоматическое включение вентиляции).
• Мониторинг промышленных выбросов при осуществлении технологических процессов на объектах энергетики, металлургии, нефтехимии и цементной промышленности. Однако, на данных производствах необходимо знать допустимый вредный состав газовой среды и регулярно получать замеры содержания водорода, кислорода, метана, серы, азота и т.п. Промышленные анализаторы считаются самыми мощными, ибо они могут мониторить до 50 разных компонентов одновременно.
• Анализ работы газовых турбин, печей и горелок, а также котлов – любого оборудования, в котором применяется механизм сгорания топлива.
• Выявлять места протечки газа при монтаже газопровода или гидроизоляции трубопровода.
• Определять концентрацию газа в жидкости, что необходимо для процедур очистки воды. Обычно, для этих целей применяют способ анализа кислорода и его парциального давления, чтобы узнать его общее содержание в жидкости. Сфера использования – станции аэрации и очищения сточных вод, лаборатории по контролю качества воды.
• Анализ выхлопных газов автомобиля в сфере автодиагностики. Такое оборудование способно замерить 4 составных газовой смеси – O2, NOx, CH, CO2. Отсюда будет рассчитана токсичность выхлопа и, соответственно, возможно будет определить общее состояние машины, выяснить проблемы и неисправности ДВС, а также системы зажигания и циркуляции топлива;
• Контроль качества атмосферы в жилой зоне – помогает определить источники утечки на бытовом уровне;
• Контроль за алкогольными парами, выдыхаемыми человеком — поможет установить уровень наличия алкоголя в крови.
