Газовое отопление: плюсы и минусы, расчёт расхода газа, выбор и виды

Как рассчитать расход топлива

Для отопления частного дома или квартиры используются расчеты, которые основаны на двух параметрах: мощности отопительного оборудования и площади помещения. Берется средний расчет — 1 кВт на 10 м².

На эту тему написано множество статей, но мало кто уточняет, что единица измерения киловатт — это тепловая мощность, а не электрическая. Это вводит в заблуждение многих пользователей.

В среднем на 1 киловатт тепловой мощности уходит 0,112 куб.м/ч магистрального газа.

К примеру, возьмем агрегат «АОГВ» мощностью 17,4 кВт. В паспортных данных указан расход магистрального топлива 1,87 кубометра, сжиженного газа — 1,3 кг/час. Эти значения действительны при непрерывной работе, но если прибор постоянно работает на износ, тогда детали быстро выйдут из строя. При выборе накидывайте плюс 20% к указанной мощности.

«АОГВ» в нашем примере будет установлен в помещении 140 м². Теперь взгляните на тарифы (приблизительно):

Природное топливо: за кубометр 3,9 рубля.
На баллонном газе расчет идет из объема емкости. За 50 литров — 600 рублей. Баллон наполняется пропаном не до конца, примерно на 80% (21 кг). Значит: 600/21= 28,6 рубля. Сюда можете прибавить стоимость доставки.

Расчет за сутки для магистрального подключения будет таков:

Сутки (24 часа) х 1,87 (куб.м/ч)/2 = 22,4 кубометра. Чтобы узнать стоимость: 22,4 х 3,9 (тариф) = 87,5 рубля.

В месяц:

22,4 (суточное потребление) х 30 (количество дней) = 672 м³.

В год (семь месяцев — отопительный сезон):

7 х 672 (месячная норма) = 4 704 м³.

При работе на пропане в сутки:

24 (часа) х 1,3 (кг/ч) /2 = 15,6 кг. Чтобы узнать минимальные затраты: 15,6 х 28,6 (тариф) = 446 рублей.

За месяц (30 дней):

15,6 (за сутки) х 30 = 468 кг. Выходит, что в месяц вы используете 22,3 емкости с пропаном.

За год (семь месяцев):

7 х 468 (за месяц) = 3 276 кг или 156 баллонов.

Не забывайте, что эти расчеты приведены только для одной модели. У каждой марки значения разнятся, их нужно смотреть в документации. Смотрите таблицы ниже:

Марка/мощность	Потребление куб. м/ч
«Протерм» 24	2,677
«Навьен» 24	2,06
Buderus («Будерус») 24	2,72
«Аристон» 20	2,73
«Бакси» 10	1,2
«Бош» 24	2,52
«Вайлант» 24	2,3
«Висман» 26	2,6

А также для баллонного газа:

Производитель	Расход кг/ч
«Бакси» 10	0,86
«Протерм» 24	1,96
«Будерус» 24	1,93
«Вайлант» 24	1,8
«Беретта» 24	2,0

На потребление влияет расположение прибора: напольное или настенное. Материал изготовления теплообменника, тип газовой горелки, количество рабочих дней.

Разновидности газовых котлов

Отопительные котлы по своей конструкции разделяются на одноконтурные и двухконтурные. Одноконтурные устройства используются исключительно для обогрева помещений. Двухконтурные модели помимо этого обеспечивают горячее водоснабжение.

Одноконтурные котлы

Одноконтурные весьма просты по конструкции – в них сгорающее топливо нагревает протекающую по внутренним трубопроводам теплообменника теплонесущую жидкость, которая впоследствии по трубам контура системы поступает к отопительным приборам в помещениях.

Одноконтурные газовые котлы конструктивно предназначены для отопления, однако при подключении дополнительного бойлера косвенного нагрева возможно получить в доме и горячее водоснабжение.

Следует иметь в виду — такое подключение создаёт нестабильность работы отопительной сети, поскольку в случае пикового отбора горячей воды в бытовых целях температура теплоносителя в системе отопления будет неизбежно падать.

Двухконтурные котлы

Двухконтурные котлы своей конструкцией обеспечивают одновременно отопление помещений и горячее водоснабжение, благодаря наличию предназначенного именно для этих целей дополнительного теплообменника. Эта схема исполнения более выгодна с точки зрения комфортности и на такие аппараты как двухконтурные газовые котлы отопления отзывы потребителей всегда положительны.

На рынке предоставлен широкий ассортимент котлов всех видов, мощностей и технического оснащения в виде таймеров и термостатов от производителей разных стран.

Окончательный их выбор зависит лишь от пожеланий и финансовых возможностей потребителя. В любом случае, вне принадлежности к стране производства оборудования, добиться значительной экономии топлива возможно при соблюдении герметичности окон и дверей, а так же качественной теплоизоляции ограждающих конструкций отапливаемого здания. Более детально о разных видах напольных газовых котлов можно прочитать здесь .

Использование же регуляторов мощности и таймеров, позволяющих подстроить работу котла под свои надобности относительно корректировки температур в значительном диапазоне в заданных промежутках времени обеспечит дополнительную экономию денег на отопление жилища.

Разновидности котлов

Бытовые газовые котлы весьма разнообразны.

По назначению выделяют 2 группы:

одноконтурные – работают только на систему отопления;
двухконтурные – имеют второй теплообменник и при переключении нагревают воду для мытья.

По типу монтажа выделяют:

напольные – агрегат размещается на полу, точнее говоря, на постаменте или в углублении, может быть очень мощным и работает от любого типа газа;
настенные – устанавливаются на стену, компактны, легки, но работают только на природном газе.

Различают котлы по способу розжига:

ручной или полуавтоматический – воспламеняется газ при непосредственном контакте с горящей спичной или искрой от пьезоэлемента;
автоматический – котел оснащен электророзжигом, который при снижении давления газа ниже критического самостоятельно отключает аппарат.

Электрический вариант несколько дороже, но намного безопасней. Здесь розжиг сам выступает элементом защиты.

По конструкции различают одно- и двухступенчатые котлы:

одноступенчатые – управляются вручную, не автоматизируются;
двухступенчатые – позволяют регулировать потребление газа, снижают частоту включений/выключений.

Монтаж напольного котла

Напольные котлы, особенно чугунные, имеют значительный вес, поэтому для его установки необходимо соорудить постамент (прочное основание). В пристройке для этого заливают бетонную стяжку. В прочих помещениях, с достаточно прочными деревянными полами, под котлом размещают кусок листового оцинкованного железа.
Установку производят контролируя его положение с помощью уровня.
После непосредственной установки, происходит подключение к дымоходу и проверка тяги.
Котел соединяют с системой отопления внутри дома. Выполняя это, для защиты теплообменника от засорения, перед входом обратной линии в котел, сразу после отводной линии, заполняющей систему водой, устанавливают фильтр грубой очистки.
Для двухконтурных котлов необходимо присоединение к водопроводу. При этом врезку лучше всего выполнить до начала ответвления, ближе к дому.
Осуществляют присоединение к газовой магистрали.

Правила эксплуатации газовых котлов

Первое и одно из самых важных правил: помещение для установки газовых котлов в частном доме должно быть сухим.
Необходимо обеспечить защиту теплообменника от попадания пыли и грязи, снижающих его производительность.
Для повышения качества воды использовать фильтры.
Регулярно выполнять техническое обслуживание. Делать это желательно перед началом отопительного сезона или, когда он закончится.

Техническое обслуживание

Во время технического обслуживания выполняется следующее:

Проверка системы вентиляции и состояние дымохода.
Чистка и промывка фильтров.
Промывание всей системы специальными моющими средствами, эффективно удаляющими различные отложения.
Проверка герметичности всех соединений и замена изношенных деталей.
Чистка горелки.

Соблюдение правил эксплуатации и регулярное выполнение технического обслуживания котлов, позволит снизить расход топлива, и значительно повысить срок службы агрегата.

Какие факторы влияют на расход топлива

Годы использования разных видов топлива доказали, что газ на 30% дешевле, чем дизель и электричество. Ббольшинство пользователей подключается к общей магистрали, так как при использовании газа в баллонах затрачиваются средства на доставку.

Факторы, которые стоит учитывать при выборе котла отопления, чтобы не было большого расхода топлива:

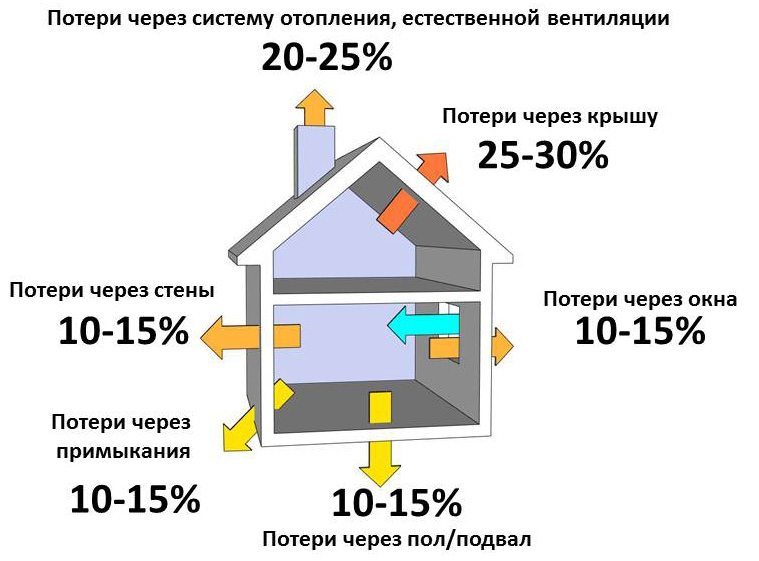

Тепловые потери. Расход газового котла напрямую зависит от потерь тепла через стены, окна, двери, крышу. Поэтому проводятся предварительные расчеты мощности техники. Учитывается площадь помещения, качество утепления, назначение соседних комнат.

Система настроек. Автоматическая установка включает датчики, которые фиксируют температуру внешней среды и настраивают работу агрегата в оптимальном режиме. Это позволяет экономить на потреблении.

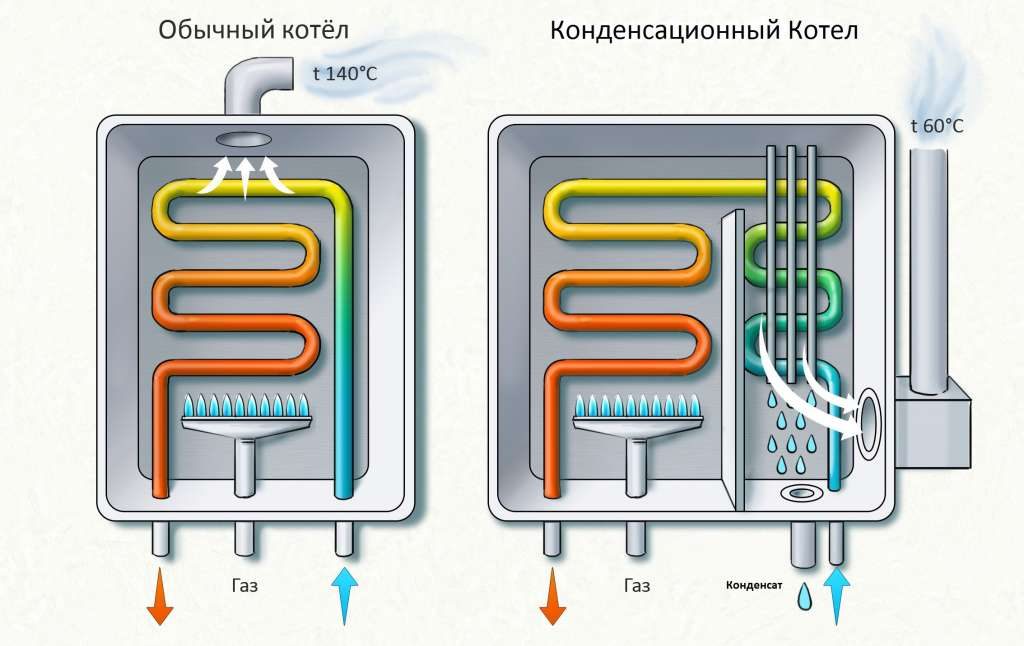

Тип техники. При использовании конденсационного агрегата расход газа снижается на 15–20%. В отличие от обычного конвекционного типа, конденсатор содержит отдельный теплообменник для направления энергии продуктов сгорания на отопление системы. Так повышается коэффициент полезного действия (КПД) до 100%.

Наличие одного или двух контуров также имеет значение. Одноконтурный прибор работает только на отопление. Тогда как двухконтурный — на горячее водоснабжение (ГВС) и отопление. Следовательно, его расход будет больше.

Агрегаты с закрытой камерой сгорания потребляют меньше топлива, чем с открытой. Также влияет продолжительность отопительного сезона. Ведь зимой котел работает на максимуме, тогда как летом — на минимуме, только для нагрева горячей воды.

Почему техника потребляет много газа? Всему виной плохое утепление здания, отложения накипи.

В таблице приведен пример максимального потребления за 210 дней.

Мощность техники (кВт)	Сколько газа потребляет (час/м³)	Расход за весь сезон (м³)
10	1,12	5 644
12	1,6	8 064
15	1,68	8 467
20	2,6	13 104
24	3,1	15 624
30	3,9	19 656
40	5,2	26 208
50	6,5	32 760
60	7,9	39 816
100	13,1	66 024
200	26,2	132 048

Зная, сколько кубов уходит в час, вы вычислите норму в сутки и в месяц.

Расчет потребления газа на отопление в зависимости от площади дома

Чтобы уменьшить расходы за используемый в отоплении газ и определить количество необходимой тепловой энергии для вашего дома, необходимо правильно рассчитать требуемое для обогрева количество топлива и его стоимость. В расчет принимаются все значимые факторы: размер дома, количество этажей, материал стен и несущих конструкций, мощность отопительного оборудования.

Для простоты примера возьмем дом площадью 100 м. кв. При стандартной высоте потолков для обеспечения теплом 10 кв. м помещения требуется примерно 1 кВт энергии. В нашем примере достаточно разделить первое число на второе, в итоге получаем 10 кВт – необходимую мощность газового котла.

Если котел работает каждый день 24 часа в сутки, то полученную мощность умножаем на количество дней в месяце 30 и на 24 часа (в сутках). В результате получаем месячный расход — 7200 кВт/ч. В повседневной жизни котел не используется на 100% своей мощности, поэтому результат смело делим пополам и получаем 3600 кВт/ч.

Для всего отопительного периода, который обычно длится 7 месяцев, умножаем число на 7 и получаем 25200 кВт/час. Именно такой расход мощности необходим для обогрева вашего дома газовым котлом.

Для перевода полученного значения в денежных эквивалент, число 25200 необходимо умножить на стоимость одного кВт/час газового топлива. Эта стоимость зависит от региона вашего проживания.

Площадь 100 кв. м. мы взяли для простоты вычислений, в каждом отдельном случае вместо нее подставляется фактическое значение площади жилья. Не стоит забывать, что в доме, помимо системы отопления, будет использоваться газовая плита и прочее оборудование, поэтому полученный результат является приблизительным.

Схема разводки отопления дома с использованием газового котла

Котел можно подключить к радиаторам отопления разными способами. Выбор определенной схемы зависит от особенностей помещения.

Одно-, двухтрубной схемы

Разводку производят с помощью одной или двух труб.

В однотрубной схеме охлажденный теплоноситель подается к радиаторам и удаляется по одной трубе. Способ хорош тем, что расход материала на устройство трубопровода минимален.

Преимущества:

Низкие затраты на прокладку трубопровода;
Быстрый и простой монтаж;
Аварии происходят редко.

Недостатки:

Нельзя отключить один из приборов отопления, потребуется перекрывать общий стояк;
Перемещение теплоносителя нестабильно, для поддержание комфортной температуры нужно установить больше радиаторов.

Двухтрубная система

В этом случае нагретый теплоноситель и остывший перемещаются по разным трубам.

Плюсы:

Несложно отключить один из радиаторов не нарушая циркуляцию теплоносителя в системе;
Все батареи будут прогреваться одинаково.

Количество устанавливаемых приборов отопления ограничено пропускной способности труб.

Главный недостаток – большие затраты на материал.

Гравитационная система

Циркуляцию воды основана на законах физики. Не нуждается в использовании насоса и электроэнергии. Часто используется при обогреве дачных домиков, домов в местах, где возможны отключения электроэнергии. Этот принцип можно использовать для экономии электричества.

При неправильном монтаже, отопление работать не будет!

Особенность в том, что – создают уклон, позволяющий теплоносителю перемещаться без помех. Котел размещают в самом низком месте, разогретый теплоноситель поднимается по трубам естественным образом, согласно законам физики (теплая жидкость всегда поднимается вверх).

Однотрубная с верхней разводкой

Можно обеспечить дом энергонезависимым отоплением при подаче теплоносителя по верхней одинарной трубе.

Трубопровод уложен по горизонтали, связующие стояки располагают вертикально. Верхний ряд отопительных приборов получают теплоноситель от подачи, нижний ряд подключается косвенно (получает теплоноситель от верхнего ряда) и соединяется с обраткой.

Нижние радиаторы в этом случае прогреваются немного хуже, расположенные выше. Котел устанавливают внизу, в верхней точке системы монтируют расширительный бачок.

Важно! Магистрали обязательно прокладывают с небольшим уклоном. Подача под углом до 10 градусов, обратка под углом до 5 градусов.

Схема с принудительной циркуляцией

В этой системе теплоноситель перемещает насос. При использовании принудительной системы можно устанавливать любые дополнительные компоненты. Создание тяги для перемещения теплоносителя, производит небольшой шум от насоса. Если расположить котельную в подвале, выполнив правильный монтаж — в комнатах вы не услышите шума.

Схема двухтрубного отопления с нижней горизонтальной разводкой

Используя две нитки трубопровода и насос, собирают стабильно работающую принудительно систему. Не требует отводить стояк для предварительного разгона теплоносителя.

Укладка обеих магистралей внизу дома позволяет легко скрыть теплосеть, в интерьере система будет незаметной.

Критерии выбора газового котла

По той простой причине что котёл, работающий на газу, является центральным узлом системы отопления его выбор должен происходить с полным осознанием вопроса. Так, приобретение устройства с камерой сгорания закрытого типа не требует установки трубы отвода отработанных газов. Если вблизи частного дома нет центральной магистрали подачи газа, можно остановить свой выбор на комбинированном котле, работающем на разном топливе.

Параметры газового котла могут отличаться в зависимости от размеров отапливаемого помещения. Газовые приборы бывают как маломощными для обогрева одноэтажных строений, так и мощные котлы способные обогреть многоэтажную постройку или даже промышленный объект. В зависимости от функциональности котлы, работающие на газу, подразделяются на одноконтурный и двухконтурный агрегат.

Одноконтурное газовое оборудование предназначено только для отопления дома. В свою очередь, двухконтурный аналог помимо своего прямого предназначения имеет дополнительную функцию нагрева воды. При этом такие устройства бывают проточными и накопительными. Но применение проточного прибора целесообразно при незначительном потреблении горячей воды. В свою очередь, двухконтурный котёл с вмонтированным бойлером способен в полной мере обеспечить как обогрев частного дома, так и горячее водоснабжение.

Если рассматривать виды газовых горелок, то они бывают атмосферного и вентиляционного принципа действия. Атмосферная горелка самая распространённая в системах отопления частного домостроения. Вентиляционную горелку устанавливают в котлах, используемых в промышленных структурах. Также котлы различаются типом тяги на естественный и принудительный способ отвода отработанных газов.

В зависимости от варианта монтажа газовые приборы подразделяются на настенные и напольные агрегаты. Напольный котёл обладает большими показателями мощности и размерами устройства, а также высокой долговечностью. Настенный газовый котёл, более компактный, но и максимальная мощность устройства ограничена. Помимо этого настенное устройство обладает меньшим эксплуатационным ресурсом.

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Обвязка котельной в частном доме все чаще включает в себя циркуляционные насосы. Раньше отопление делалось на основе толстых металлических труб. Результатом становилось низкое гидродинамическое сопротивление контуров. Монтируя трубы под определенным углом, можно было добиться естественной циркуляции теплоносителя. Сегодня толстые металлические трубы уступили свое место тонким пластиковым и металлопластиковым образцам.

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

Возможность увеличить протяженность отопительных систем;
Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
Возможность спроектировать отопление любого уровня сложности;
Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

Покупка циркуляционного насоса влечет за собой дополнительные затраты;
Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
Возможные шумы, распространяющиеся по всему дому.

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.

В последнем случае нужно просто купить хороший насос.

Циркуляционные насосы в схемах обвязки котлов отопления монтируются сразу после отопительного оборудования или перед ним, причем с байпасом. Если в доме планируется проложить несколько контуров, следует поставить на каждый из них по отдельному устройству. Такой подход применяется при наличии в доме теплых полов – один насос гоняет теплоноситель по полам, а второй – по основному контуру отопления.

Не используя газ и электричество

На сегодняшний день существует несколько альтернативных вариантов обогрева помещения, при котором не требуется наличие электричества или подводка газа. Такое отопление из труб без батарей позволит сэкономить. Варианты отопительных систем могут быть следующие:

печи и камины. Они греют комнату за счет энергии сгорания дров или угля. Если решиться и выбрать такой вариант, то потребуется соорудить печь или покупку готовой коммуникации, которую потребуется только правильно установить. При этом в итоге семья получает экологически чистый и экономичный метод обогрева, а если плиту оснастить жарочной поверхностью, то она вполне справится с готовкой пищи;
автономная система отопления от личного источника электроэнергии, которую можно получить двумя путями:

с помощью солнечного света. Тут придется потратиться на специальные солнечные коллекторы, которые могут преобразовать солнечную энергию в тепловую и таким образом работать как обогреватель. Естественно придется вложить средства на приобретение оборудования, но траты будут разовыми, а получение электроэнергии постоянным;
с помощью силы и энергии ветра. Для этого придется построить специальный аппарат, который состоит из вертушки, генератора и аккумулятора. Если собрать самостоятельно не получается можно приобрести уже готовую конструкцию, которая преобразует силу ветра в электроэнергию.

Видео 2. Отопление без газа и дров. Новинка!

Без труб и котлов

Автономная система отопления зачастую оснащена, котлом к которому подключены трубно-радиаторные коммуникации, которые позволяют обогреть разу несколько комнат. Однако так же эффективно может работать правильно подобранное отопление без труб и батарей, которое функционирует от одного теплового источника. Чаще всего это:

печь из кирпичной клади или металла, которая станет идеальным вариантом для подачи тепла в одну комнату или двух смежных помещений;
камин, который эксплуатировали в древности для обогрева замков;
обогреватель электрического типа рефлекторный или на масляной основе;
кондиционеры и т.п.

Запомните, что для дачного дома, который построен по старинному принципу «пятистенок» вполне достаточно для качественного обогрева одной печи, которую располагают посредине дома. Даже сегодня в таких конструкциях отопление проводиться без труб, батарей и котлов.

Отопление без топлива

Он состоит из труб, которые заполняются фреоном, а также из дроссельной, компрессорной и теплообменной камер. Устройство работает по схеме холодильника и основывается на простых физических законах.

Трубы находятся глубоко под землей или в озере на приличной глубине, чтобы температура окружающей среды не поднималась выше 8 0C даже в самый жаркий день.

Уже при 3 0C фреон закипает и поднимается по ним в компрессор, где поддается сжиманию и таким образом нагревается до 80 0C.

В таком виде направляется опять в магистраль под землю, повторяя цикл по кругу.

Тепло без отопления

Даже без отопительной системы, без труб, батарей и котлов есть возможность согреться в помещении.

Существует несколько способов, которые используются как вместе, так и по отдельности. К ним относятся:

максимальное утепление своего жилища. Чтобы сохранить частички тепла, которые поступают после готовки еды, дыхания жильцов и т.п. достаточно утеплить стены, добавить в интерьер теплые напольные покрытия, тяжелые шторы на окна, чтобы они перекрыли доступ холодного воздуха и не позволяли теплу покидать помещение и т.п. Даже если отопительная система работает как надо, такие нюансы позволят сохранить энергоресурсы и не потреблять больше тепла, чем нужно;
утепление домашнего гардероба. Надевайте теплый свитер и тапочки. Во время просмотра телепередач укройтесь теплым пледом или используйте теплую накидку, грелку в постель и теплые напитки (чай, молоко);
психологический обогрев. Меняем дизайн помещения, его цветовую гамму на более теплую (персиковую, желтую), добавляем вязанные декоративные элементы и деревянные аксессуары. Используйте ароматические свечи и фотографии теплых стран в интерьере. Таким образом, идет воздействие по двум направлениям: на глаза и осязание. Так можно обмануть организм и заставить почувствовать тепло.

В любом случае можно найти возможность и подходящий метод и согреть свой дом. Отопление без труб и котлов может стать эффективным решением этой проблемы даже в сильные морозы. Используя вышеперечисленные методы, получится согреть свое жилище даже в самых нестандартных ситуациях.

Альтернативное отопление газом из баллонов: делаем правильный выбор

Если у вас для отопления дачи имеется котел, что работает на пропане, то расход необходимого ему газа определить точно очень сложно. Зачастую данный показатель зависит от способа утепления помещения. В случае, если зима будет суровой, то цифра, конечно же вырастит. Если вы достаточно хорошо утеплили свой дом и за окном нет лютых морозов, то тогда газ вы будете использовать с большой экономией.

Расход топлива газовым котлом, работающим на пропане, порадует вас значительно больше, чем нужно было бы заплатить за отопление этого же дома при помощи электричества. Наиболее экономичным считается использование магистрального газа, однако не всегда бывает возможным подключится к общей централизованной системе газоснабжения. В этом случае обогрев помещения с помощью котла, работающего на пропане, будет наиболее разумной идеей. При покупке агрегата для обогрева обязательно поинтересуетесь отзывами пользователей, посоветуйтесь со специалистами, и попросите консультантов дать вам полную характеристику прибора и возможности его переоборудования под сжиженный баллонный газ. Прежде чем окончательно принять решение, в пользу установки газового оборудования, обязательно тщательно взвесьте все важные аргументы, просчитайте расход топлива, и только после этого приступайте к действиям по монтажу.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Способы разводки

Способы разводки отличаются у жидкостных и воздушных систем.

Жидкостные

Основных схем по вариантам перемещения воды две:

с естественной циркуляцией жидкого теплоносителя;
с его принудительной циркуляцией.

Первый вариант используют для одноэтажных домов с контуром не больше тридцати метров. Если протяжённость труб больше, требуется насос для циркуляции.

А также имеется несколько различных схем разводки труб:

в одну и две трубы;
горизонтальная и вертикальная.

Двухтрубное отопление позволяет выключать в доме часть батарей. Горизонтальная схема даёт возможность выключить отопление на целом этаже.

Фото 3. Схема разводки жидкостной системы с естественной циркуляцией, которая применяется обычно в небольших частных домах.

Воздушные

По способам циркуляции воздушных масс, есть:

прямоточная схема;
рециркуляционная схема.
схема с частичной рециркуляцией.

Рециркуляционная схема, в свою очередь, бывает:

с естественным перемещением воздуха;
с принудительным движением при наличии приточно-вытяжной вентиляции.

Прямоточная схема использовалась для отопления зданий первоначально, весь горячий воздух выводился из дома, что крайне неэкономно. Рециркуляционная схема, напротив, сохраняла нагретый воздух внутри здания, несколько раз прогоняя его через теплогенератор. Это экономно, но негигиенично, так как воздух не обновляется.

Сегодня чаще всего используется схема с частичной рециркуляцией, когда нагретый воздух курсирует внутри дома, частично обновляясь извне.

Организация газового отопления.

Подключение дома к газовому отоплению – дело не простое. Для того, чтобы в результате иметь возможность использовать газовое отоплением, нужно пройти определенный путь, который состоит из следующих этапов:

Создание проекта газовой системы;
Покупка оборудования и необходимых материалов;
Установка оборудования;
Заполнение системы газом;
Тестирование системы путем запусков ее под разным давлением.

Только после того, как будут пройдены эти этапы, систему газового отопления можно безопасно эксплуатировать. Нюансы, касающиеся цены на установку системы и эффективности этой системы в использовании выясняются еще при составлении технического задания. Заказчик, конечно же, может и должен высказывать пожелания насчет будущей газовой системы отопления, но основным ориентиром в данном вопросе выступают действующие строительные правила и нормы.

Особое внимание на этапе составления технического задания по устройству газового отопления следует обратить на такие детали: мощность котла и циркуляционных насосов, параметры батарей, устанавливаемых в помещениях, будет ли монтироваться теплый пол, есть ли в доме бассейны, джакузи, краны и т.п., так как это влияет на нагрузку системы в бытовой эксплуатации

Расчет потребления газа за определенный период

Чтобы рассчитать потребление газа котлами разной мощности, нужно учитывать, что в холодное время на обогрев 10 кв.м. жилой площади требуется 10 кВт энергии, а при сильных морозах этот показатель увеличивается до 1,2 киловатта. Чтобы рассчитать расход, нужно осуществить такие действия:

Посчитать площадь всех помещений дома или квартиры, пользуясь техническим планом сооружения.
Сумму разделить на 10 и умножить на 1,2. Полученный результат является максимальным показателем потребления контура отопления.

Этот параметр нужно просто округлить до большего значения. Если нужно посчитать, сколько газа потребляет котел в сутки, нужно учитывать, что горелка не работает 24 часа. Для осуществления подсчета это время нужно уменьшить вдвое. Норма потребления агрегата на 10 кВт составляет 14,4 куб.м. в сутки (10*0,12*12).

Заключение по теме

Тепло в автоматическом режиме будет поддерживаться электробойлерами

Как видите, есть несколько способов организовать отопление и горячее водоснабжение, используя двухконтурный газовый отопительный прибор. Не все схемы эффективны и экономичны

И если перед вами стоит задача правильно организовать обе системы, то рекомендуем обратить внимание на связку одноконтурный котел-бойлер. Кстати, в этой связке может быть использован котел дровяного типа. И последнее

Независимо от того, к какому теплообменнику будут подсоединяться трубы, нужно позаботиться о том, чтобы все они были разъемными

И последнее. Независимо от того, к какому теплообменнику будут подсоединяться трубы, нужно позаботиться о том, чтобы все они были разъемными.

Поэтому предлагаем схему соединения второго теплообменного устройства:

Отсекающий вентиль.
Американка.
Фильтр грубой очистки.
Фильтр тонкой очистки или магнитный фильтр.
Американка.

То есть необходимо создать условия, чтобы в теплообменник заходила чистая вода. И если потребуется ремонт, все части системы могли отсекаться от подачи воды и легко сниматься.

Читайте далее:

Чем отличается схема обвязки газового двухконтурного котла

Какой может быть обвязка твердотопливного котла отопления — схема простая и сложная

Схема обвязки твердотопливного котла: предназначение, виды, работа

Схемы обвязки котлов отопления — основная и аварийная

Обвязка котлов и принципиальная схема отопления
