Обзор газовых систем отопления дома

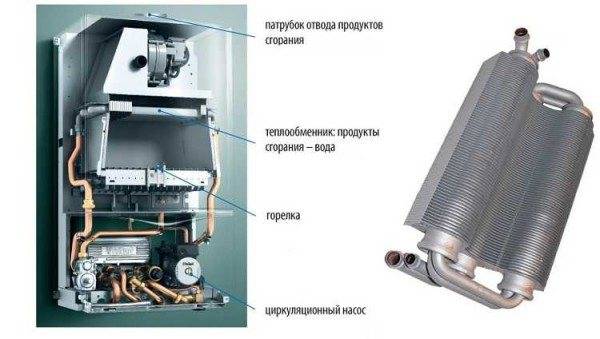

Теплообменники

Теплообменники бывают из разных материалов. Редко сегодня их делают из стали – они быстро выходят из строя, не очень хорошо передают тепло, но зато стоят дешево. Чаще можно встретить изделия из нержавейки или меди. Медь имеет лучшие характеристики по теплообмену (лучше греет теплоноситель), что ведет к повышению КПД котла, но быстрее прогорает/истирается. Нержавейка имеет длительный срок эксплуатации, но теплообмен у нее гораздо хуже (в разы ниже чем у меди). Бывают еще теплообменники из чугуна, но в настенные котлы их не ставят из-за большого веса и громоздкости.

В одноконтурных газовых котлах установлен один теплообменник

В зависимости от количества теплообменников бывают настенные котлы одноконтурные и двухконтурные. Одноконтурные имеют один теплообменник, через который пропускают теплоноситель такие котлы называют отопительными, так как воду для ГВС они не греют. Соответственно в двухконтурные котлы имеют два теплообменника – один для отопления, другой для ГВС. Обычно для ГВС стоит пластинчатый теплообменник из нержавейки, а воду в системе греет медный, иногда уникальной конструкции, но чаще типа «змеевик». Уникальные запатентованные теплообменники стоят в котлах DOMIproject D, DOMINA, DOMITECH D от Ferolli.

Двухконтурные котлы с медными теплообменниками (нажмите чтобы увеличить)

Бывают еще битермические теплообменники – это когда одно устройство греет воду или для ГВС или для отопления. Но в таком случае, пока греется вода, отопление не работает. На первых моделях настенных газовых котлов устанавливались только такие, но сегодня они не очень популярны и выпускаются все реже. Битермический теплообменник установлен в настенных газовых котлах Beretta CIAO («Беретта Чао»).

Установка бойлера косвенного нагрева после одноконтурного котла может решить проблему горячей воды

Котлы с описанными выше теплообменниками греют проточную воду. Есть еще модели со встроенными бойлерами косвенного нагрева. Внутри корпуса имеются емкости на несколько десятков литров, в которых постоянно поддерживается определенная температура воды (настенные газовые котлы Beretta Boiler «Беретта Бойлер» и CLAS B у «Аристон»). Емкости могут быть из стали с эмалированным покрытием (дешевле, но быстро ржавеют) или из нержавейки (дороже, но надежнее).

И у проточного нагрева и у бойлерного есть недостатки и достоинства. Проточные часто «не держат» стабильно температуру воды: она прыгает и вместо горячего или теплого душа вы получаете контрастный. Обойти такую неприятность позволяет установка бойлера косвенного нагрева (котел должен предусматривать такую возможность) или специальные режимы работы. Разные марки решают проблему по-своему. В одних есть режим «приоритет ГВС», при включении которого автоматикой отслеживается температура горячей воды, а не в контуре отопления. В других — режим «комфорт», при котором в контуре воды для ГВС поддерживается стабильная температура и при открытии крана горячей воды, практически сразу течет теплая вода, а не стекает холодная, пока разогреется теплообменник. Есть и другие программы подобные этим, но с другими названиями.

У настенных котлов с бойлерами свои минусы. Вода из бака израсходована, а ее не так и много, а дальше? Ждать пока нагреется следующая порция. Тоже не самый лучший вариант. В котлах класса «люкс» есть и вторичный теплообменник и бойлер. В таком случае после того как израсходован запас воды из емкости, начинает работу теплообменник. Так работает настенный газовый котел CLAS B у «Аристон».

Один из вариантов решения проблемы нагрева воды — установка проточного бойлера после газового котла. Можно поставить его в дополнение к проточному нагреву или в паре с одноконтурным котлом, но котел должен поддерживать возможность такого подключения.

Способы разводки

Существует три типа разводки труб:

  • однотрубные;
  • двухтрубные;
  • лучевые.

Однотрубная разводка

Однотрубная система представляет собой последовательное соединение всех элементов к одной трубе. Такой вариант разводки самый экономичный, так как затрачивается меньше материала. Однако он не может воспроизводить одинаковую теплоотдачу радиаторов. Теплоноситель, дойдя до последней батареи, теряет первоначальную температуру. Компенсировать тепловые потери можно, если к последним секциям добавить дополнительные радиаторы.

Обратите внимание! Сбалансировать однотрубную отопительную систему можно, если на каждом радиаторе установить термостаты, которые позволяют изменять объем теплоносителя, проходящего через него. Чтобы избежать нарушений циркуляции воды в системе, следует к каждому радиатору подсоединить байпас, через который будет проходить теплоноситель, не попавший в батарею

Двухтрубная система

В двухтрубной системе делают две параллельные нитки радиаторов. В данном случае расход труб больше, чем при однотрубном варианте. На каждую нитку трубопровода подается теплоноситель одинаковой температуры, поэтому теплоотдача также будет одинакова. На каждую нитку двухтрубной системы также допускается установка термостатов, но без байпасов.

Благодаря удобству и высокой эффективности чаще используют двухтрубную систему, хотя для этого варианта понадобится больше трубопровода.

Лучевая разводка

Лучевая система разводки наиболее затратна по количеству труб. Она предполагает наличие у каждого радиатора подключений к подающей и обратной трубе. Отопительное устройство подключается к радиаторам через коллектор – элемент, имеющий один вход и множество выходов. В данном случае регулировать температуру можно на коллекторе.

Газовое отопление, выполненное с помощью лучевой разводки, является самым надежным. Даже, если в одном радиаторе возникнут проблемы, все остальные смогут работать. Данный вариант выбирают в случае, если трубы скрываю под стяжку.

Как же выбрать газовый котел?

Эта задача не так проста, как кажется на первый взгляд. Каждый хочет купить надежное, экономичное и долговечное оборудование. На поисковый запрос — газовые котлы отопления настенные двухконтурные цены отзывы, браузер выложит тысячи сайтов, но в них трудно найти ответ. Все дело в том, что этот выбор сугубо индивидуален. Владелец должен четко понимать, какую систему отопления он хочет получить. Например, нужна или не нужна система горячего водоснабжения, теплые полы, или бойлер косвенного нагрева? Какая нужна мощность, чтобы обеспечить обогрев помещений при максимально низкой внешней температуре? Не стесняйтесь советоваться с опытными специалистами, но чтобы задать им правильный вопрос, нужно решить – какую отопительную систему планируется создать.

Варианты систем водяного отопления

Обилие возможных вариантов источников тепла в системе отопления конечно поражает разнообразием, но и, казалось бы, простая система водяного отопления тоже имеет различные варианты исполнения. Поэтому при оценке какая система отопления лучше необходимо не обойти стороной и эту тему.

Системы водяного отопления можно разделить на два вида зависимую от источника электроэнергии и независимую. Это актуально в случае, когда имеются проблемы со стабильностью электроснабжения.

Энергонезависимая система — это не только полностью автономный котел, но и система водяного отопления в которой отсутствует циркуляционный насос. В энергонезависимых системах применяются котлы на твердом топливе и газе. Система водяного отопления применяется открытая. В этой системе циркуляция теплоносителя осуществляется за счет разницы плотности нагретой и остывшей воды

Поэтому для хорошей циркуляции важно предусмотреть наклон труб отопления и правильно расположить котел и расширительный бак

Рис.9. Открытая система отопления. Открытую систему применяют при нестабильности электрической сети. Открытая система занимает много места и сложна в монтаже.

В качестве расплаты за независимость от электроснабжения открытая система довольно громоздка. Другим недостатком является неудобное расположение котла и расширительного бака. Также требуется регулярная проверка уровня теплоносителя. Что касается применяемых котлов, то котлы в открытой системе имеют минимальные функции управления, т.е. автоматически управлять такой системой отопления становится невозможно.

Всех вышеперечисленных недостатков лишена зависимая система – система закрытого типа. В этой системе циркуляция теплоносителя осуществляется электрическим насосом, а в качестве нагревателя может применяться любой котел. Закрытая система легче управляется, более компактна и проста в монтаже.

Рис.10. Закрытая система отопления. Обладает простой конструкций и легка в установке. Создать систему отопления закрытого типа можно на основе любого типа котла отопления.

По мимо вариантов самой системы различают и схемы подключения отопительных приборов. Существует однотрубная, двухтрубная и лучевая схема. Однотрубная схема — это когда все отопительные приборы подключены последовательно к одной трубе. В двухтрубной схеме отопительные приборы подключены параллельно, для этого необходимо наличие двух труб. В лучевой схеме все приборы подключаются независимо к коллектору.

Рис.11. Однотрубная схема имеет наименьшие затраты по материалам, но сложна в балансировке. Двухтрубная наоборот. Приоритет следует отдавать простоте управления, т.к. это обеспечит комфорт проживания и экономию на отоплении.

С точки зрения экономии на материале и монтаже лучшей является однотрубная схема. Ее недостаток в сложные регулировки системы отопления. Чтобы получить легко настраиваемую систему отопления лучше выбрать двухтрубную схему. Если же вы хотите иметь возможность экономить на отоплении или установить теплые полы, то лучше предпочесть лучевую схему. В данном случае экономия достигается за счет того, что с помощью лучевой схемы каждый отопительный прибор можно настроить на свою температуру. Таким образом в нежилых помещениях можно поддерживать минимальную температуру, так получается хорошая экономия на отоплении.

Принимая во внимание, все сказанное становится возможным ответить на вопрос какое отопление лучше для дома. Лучшее отопление то, которое обойдется наиболее дешевым в эксплуатации и не требует постоянной подстройки под изменившиеся климатические условия

Как выбрать подходящий для обогрева дома

Подходящий тип газового обогревателя зависит от помещения, периодичности использования и доступности газа.

Как и с традиционными системами отопления, в первую очередь необходимо определиться с тепловой мощностью прибора.

Для типичных домов в средней полосе примерно оценивается как 1 кВт на 10 м2 площади.

Для небольших помещений (до 20—25 м2) хорошо подойдёт каталитический обогреватель ввиду его ограниченной мощности (до 2,9 кВт) и экономичности использования.

Если ваше помещение больше, то подходящим выбором будет инфракрасный прибор, т. к. его мощность выше, вплоть 5 кВт и может прогреть помещения до 50 м2. Учитывая относительную локализацию этого отопительного прибора, возможно более оптимальным вариантом будет купить несколько таких устройств, разместив их в разных частях комнаты, для обеспечения равномерного её прогрева.

Отдавать предпочтение ИК-обогревателям (каталитическому и керамическому) стоит только в том случае, если вы не пользуетесь отоплением постоянно (например, приезжаете на дачу на выходные).

Внимание! Из-за открытой камеры сгорания и взаимодействия с окружающим воздухом, не рекомендуется использовать эти устройства в непроветриваемых комнатах площадью меньше 15 м2. В противном случае, для постоянного отопления, следует использовать газовый конвектор

Это устройство позволит равномерно обогревать большие помещения, не оказывая влияния на качество воздуха

В противном случае, для постоянного отопления, следует использовать газовый конвектор. Это устройство позволит равномерно обогревать большие помещения, не оказывая влияния на качество воздуха.

Если необходим временный обогрев (к примеру, пока разгорается печь), то подойдут портативные обогреватели на сжиженном топливе

Кроме того, обратите внимание, на каком газе работает выбранное устройство

При постоянном отоплении следует отдать предпочтение природному газу из сети, чтобы избавить себя от перезаправки баллонов.

Для улицы подойдут только ИК-обогреватели с керамической тепловой панелью. Часто они выпускаются в виде «тепловых зонтиков» или пирамид, для вертикальной установки.

Переносные мини-печки инфракрасного типа можно использовать в гаражах и подсобных помещениях, а также в походах и на пикниках.

При покупке портативного обогревателя интересуйтесь наличием защит (от опрокидывания, утечки газа, переизбытка CO2), особенно если в доме есть маленькие дети или животные. Подобные системы сделают эксплуатацию прибора абсолютно безопасной.

Организация газового отопления.

Подключение дома к газовому отоплению – дело не простое. Для того, чтобы в результате иметь возможность использовать газовое отоплением, нужно пройти определенный путь, который состоит из следующих этапов:

  • Создание проекта газовой системы;
  • Покупка оборудования и необходимых материалов;
  • Установка оборудования;
  • Заполнение системы газом;
  • Тестирование системы путем запусков ее под разным давлением.

Только после того, как будут пройдены эти этапы, систему газового отопления можно безопасно эксплуатировать. Нюансы, касающиеся цены на установку системы и эффективности этой системы в использовании выясняются еще при составлении технического задания. Заказчик, конечно же, может и должен высказывать пожелания насчет будущей газовой системы отопления, но основным ориентиром в данном вопросе выступают действующие строительные правила и нормы.

Особое внимание на этапе составления технического задания по устройству газового отопления следует обратить на такие детали: мощность котла и циркуляционных насосов, параметры батарей, устанавливаемых в помещениях, будет ли монтироваться теплый пол, есть ли в доме бассейны, джакузи, краны и т.п., так как это влияет на нагрузку системы в бытовой эксплуатации

Виды газовых котлов

По типу монтажа различают два типа газовых котлов: напольные и настенные. Настенные работать могут только с природным газом, напольные — с двумя типами голубого топлива. Плюс настенных газовых котлов в том, что их можно устанавливать в кухнях — они автоматизированы и безопасны. Некоторые напольные тоже могут устанавливаться на кухне (мощностью до 60 кВт), но это помещение должно отвечать определенным требованиям.

Настенный вариант более компактный, но менее мощный

Виды настенных котлов для отопления дома

В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне

Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

Виды камер сгорания

Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.

Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C. Если температура будет еще ниже — еще лучше.

Конденсационные котлы наиболее эффективные

Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).

Напольные газовые котлы

Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.

Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.

Строение напольного газового котла

При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций:

  • поддержание заданной температуры,
  • возможность программирования режимов по дням или часам,
  • совместимость с комнатными термостатами;
  • подстраивание работы котла под погоду,
  • летний режим — работа на нагрев воды без отопления;
  • возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

Чем более широкий функционал у автоматики, тем дороже котел и его техническое обслуживание

Классификация по исполнению

В зависимости от исполнения выделяют следующие виды газовый обогревателей.

Переносные балонные

Как правило, выполнены в виде корпуса с газовым оборудованием и пространством для закрепления баллона (также существуют модели с подключением баллона через шланг). Размеры могут быть различными: от миниатюрных для обогрева палаток в походах до габаритных и мощных, для отопления больших помещений.

Мощные модели ввиду своих размеров комплектуются колёсиками для удобства транспортировки. На корпусе прибора установлены кнопка розжига и регулятор интенсивности горения.

Портативные газовые обогреватели работают только на баллонном газе.

Существует два вида газа: природный и сжиженный (может состоять как из природного, так и из различных смесей, например, пропан-бутан). Первый вид — подаётся по магистралям и используется в стационарных установках.

Сжиженный — газ в жидком состоянии, он имеет большую плотность и закачивается в баллоны, поэтому более удобен в портативном применении. Прибор, предназначенный только для природного газа, на сжиженном работать не будет.

Обогревающие устройства этого типа используют в подсобных помещениях, в гаражах, на промышленных объектах для временного отопления домов, на уличных мероприятиях, широко распространено применение в пеших походах: в тех случаях, когда помещение небольшое, а постоянный обогрев не требуется.

Из-за специфики применения, портативные газовые конвекторы оборудуются системами безопасности, которые прекращают работу устройства при опрокидывании обогревателя, отсутствии пламени или низком давлении газа.

Стационарные

Отопительные приборы для стационарной установки обычно выпускаются в виде плоских панелей, т. к. в них отсутствует место для размещения баллона. Оборудованы кронштейнами для крепления на стены и потолки.

Обычно работают на природном газе, но в некоторых моделях возможно использование баллонов со сжиженным топливом.

Важно! Такая «всеядность» обеспечивается либо сменой форсунок (для сжиженного газа распыляющее отверстие в них меньше), либо специальными горелками, рассчитанным на оба типа газа. Стационарные обогреватели могут иметь как открытую камеру сгорания, так и закрытую:

Стационарные обогреватели могут иметь как открытую камеру сгорания, так и закрытую:

  • Открытая — не изолирована от помещения, в котором используется прибор.

    Воздух для горения газа поступает из самого помещения, поэтому для этих устройств необходимо обеспечить качественную вентиляцию помещения (иначе в процессе использования воздух будет обеднён кислородом).

    Для отвода продуктов горения применяется традиционный дымоход.

  • В обогревателях с закрытой камерой сгорания кислород для газовоздушной смеси поступает с улицы через коаксиальный дымоход. Последний представляет из себя конструкцию «труба в трубе». По внутренней — удаляются продукты сгорания, а по внешней — поступает воздух. Обогреватели такого типа на порядок безопаснее предыдущих, имеют более высокий КПД и не влияют на качество воздуха в помещении. Но установка коаксиального дымохода не всегда бывает возможна.

Такие устройства зачастую используют как альтернативу системе центрального отопления, в местах, где необходим регулярный обогрев в течение длительного времени: загородные дома, квартиры.

Виды используемого газа

При отоплении помещения сжиженным газом могут использоваться котлы самого разного уровня. Как бы там ни было, но в данном случае присутствуют определенные предпочтения по использованию данного ресурса и поэтому, отопление газовыми баллонами может быть произведено не только с двухконтурными моделями, но и одноконтурными.

Обогрев газом частного дома может производиться:

  • баллонным сжиженным газом;
  • магистральным газом.

Мощность газовых котлов отопления в данном случае не играет большой роли и может быть также самой разнообразной. При выборе газового котла для газового отопления баллонным газом, возможно, необходимо будет внести некоторые изменения.

Чаще всего, это смена горелки. К некоторым котлам она предусмотрена в комплекте, если в комплектующих деталях она отсутствует, то ее необходимо приобрести

Также важно обратить внимание на мощность котла

При использовании сжиженного газа, важно использовать минимальные параметры давления. В данном случае, помимо качественного отопления дома, можно получить и значительную экономию средств. Котлы с высоким КПД наиболее предпочтительны и особенно они подойдут для систем, которые отапливаются при помощи магистрального газа

Котлы с высоким КПД наиболее предпочтительны и особенно они подойдут для систем, которые отапливаются при помощи магистрального газа.

Помимо того, что системы данного уровня намного экономичнее, они еще отличаются экологичностью. Возможности по созданию более комфортных условий возрастают, так как у собственников частных домов появляется возможность обустройства теплого пола.

К документальному сопровождению при организации отопления загородного дома к магистральному источнику газоснабжения необходимо подойти также с большой серьезностью. Все виды работ обязаны быть согласованы с контролирующими службами и процесс эксплуатации системы сопровождается строгим соблюдением правил пожарной безопасности.

Не важно, от какой системы газоснабжения производится подпитка газового котла, необходимо производить регулярную профилактику

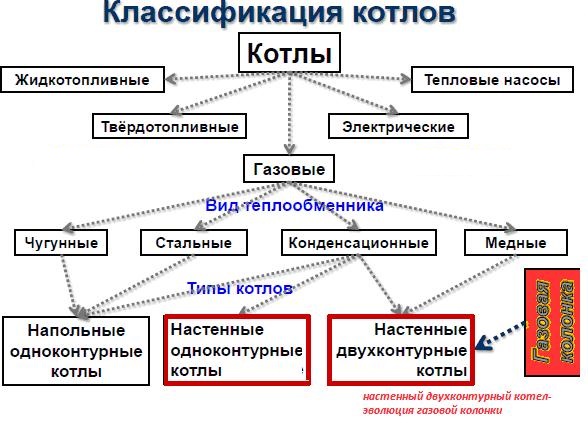

Выбор и виды газовых котлов

Следует знать, что у котлов есть несколько классификаций. Каждый вид по своему имеет право на существование и будет хорошо обеспечивать отопление газом частного дома.

Одноконтурные и двухконтурные котлы

Одноконтурные котлы предназначены исключительно для обогрева и каких-либо других функций не выполняют. Приобретаются в том случае, если у вас нет необходимости нагрева горячей воды напрямую от газового котла.

Такие котлы работают напрямую на систему отопления. Так же могут использоваться для нагрева бойлера косвенного нагрева, который в свою очередь используется для обеспечения дома горячей водой

Двухконтурные газовые котлы идеально подходят как для обогрева помещений, так и для нагревания воды. Следует учесть, что двухконтурные котлы не всегда эффективны для нагрева воды. Обычно хватает только на одну активную точку. Если вы, допустим, пойдете в душ и кто-то решит помыть посуду, то принимать вы уже будете холодный душ. Следует учитывать это при покупке.

Настенные и напольные котлы

Настенные котлы безопасны и автоматизированы, но работают зачастую только на одном виде газа – природном. (Есть модели, в которых можно поменять горелку и они будут работать и на сжиженном газе). Их можно устанавливать на кухнях, так как он имеет меньший, по сравнению с напольным, размер.

Мощность настенных котлов зачастую ограничена 35-40 квт. Поэтому если вы хотите сделать газовое отопление в большом доме, то придется либо ставить два настенных котла в каскадном режиме работы, либо устанавливать напольный котел.

Напольные котлы пособны отапливать огромные помещения, так как имеют большую мощность. Они универсальны в плане потребления топлива: подойдёт природный, сжиженный, магистральный газ. Бывают энергозависимыми и независимыми. Зачастую используют чугунный теплообменник. За счет своего исполнения имеют КПД ниже, чем у настенного, но при этом более долгий срок службы.
