Характеристики газового котла BAXI Eco Four 24 F

Инструкция по применению

Baxi ECO Four 24 F, инструкция по использованию которого обязательно должна быть изучена вами после приобретения товаров, подключается только лишь после подготовки к установке. Для этого нужно проверить, что котел настроен на работу с определенным типом газа. В дымоходе должна быть обеспечена достаточная тяга, в нем не должно быть сужений. Если осуществлялось присоединение патрубка дымоотвода к имеющемуся дымоходу, следует проверить, чтобы дымоход был очищен, ведь при работе котла частицы сажи могут отсоединиться от стенок дымохода и перекрыть выход продуктов сгорания, создав опасную ситуацию. Котел Baxi ECO Four 24 F обязательно должен эксплуатироваться при правильных параметрах воды. Ее жесткость не должна превышать значения в 20º F, в противном случае нужно произвести установку полифосфатного дозатора. В качестве альтернативного решения используются системы умягчения воды, которые соответствуют нормативам.

Основные неисправности и методы устранения

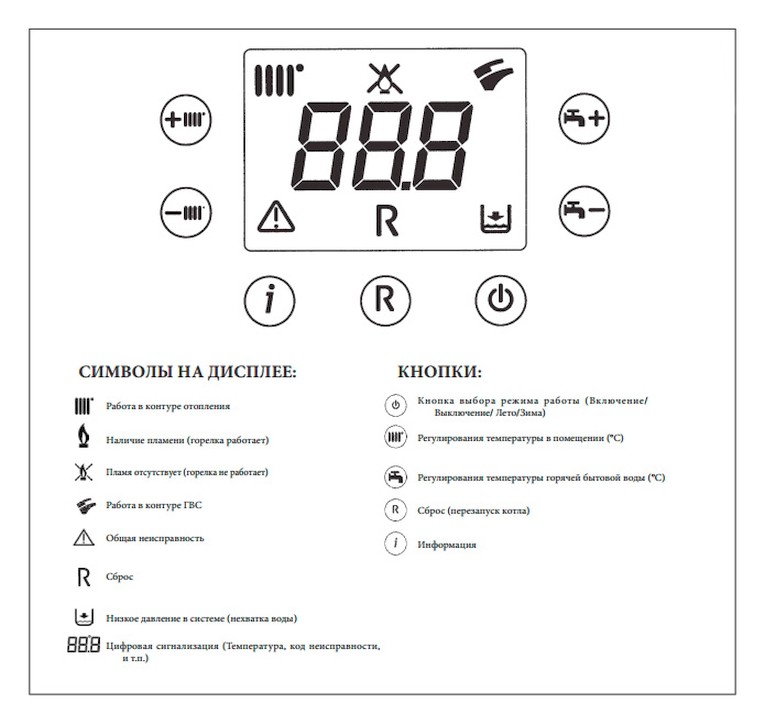

Появление каких-либо неполадок сразу же отображается на дисплее агрегата по сигналу соответствующего датчика.

Коды ошибок:

  • Е01. Отказ горелки. Проверить наличие газа, очистить сопла.
  • Е02. Перегрев. Проверить наличие воды, промыть теплообменник от накипи.
  • Е03. Отказ вентилятора. Проверить его состояние, при необходимости, заменить.
  • Е05. Отказ или КЗ датчика температуры ОВ.
  • Е06. Отказ или КЗ датчика ГВС.
  • Е10. Упало давление теплоносителя. Появление протечки, разрушение теплообменника.
  • Е25-26. Блокировка циркуляционного насоса или отказ датчика.
  • Е35. Ложный сигнал о наличии пламени. Возникает при отсутствии заземления платы управления или неправильном положении датчика.
  • Е96. Низкое напряжение электропитания.

ОБРАТИТЕ ВНИМАНИЕ!
Существуют и другие коды, с которыми следует внимательно ознакомиться в руководстве пользователя.

Какими функциями обладает

Функционал котла включает следующие возможности:

  • Нагрев и организация циркуляции теплоносителя (ОВ) в системе отопления дома.
  • Нагрев и подача к точкам разбора горячей бытовой воды.
  • Обеспечение контроля за деятельностью основных узлов с помощью системы самодиагностики.
  • Настройка режимов работы, регулировка параметров отопления и ГВС.
  • Отопительный контур может использоваться как для открытой системы, так и для теплого пола с ограничением температуры ОВ.
  • Существует возможность подключения датчиков внешней температуры (погодозависимая автоматика) и комнатной температуры (термостат).

ОБРАТИТЕ ВНИМАНИЕ!
Для поддержания трехходового клапана в рабочем состоянии и исключения возможности его заклинивания и блокировки, один раз в сутки производится запуска насоса, прокачивающего через клапан воду и приведения конструкции в движение.

Основные неисправности и методы устранения

Система датчиков постоянно мониторит состояние всех узлов котла, при появлении каких-либо сбоев сигнализируя на плату управления. На дисплее появляется определенный код, обозначающий ту или иную неисправность.

Основные коды ошибок:

  • Е01. Нет пламени. Возможно отсутствие подачи газа, сбой системы розжига или отказ датчика.
  • Е02. Перегрев теплообменника. Причиной является слой накипи или снижение сечения трубопроводов..
  • Е03. Отказ или поломка вентилятора. Заменить устройство.
  • Е05. Сбой или КЗ датчика температуры ОВ.
  • Е06. Сбой или КЗ датчика ГВС.
  • Е10. Низкое давление ОВ. Возможна протечка в самом котле или где-либо в отопительном контуре.
  • Е25-26. Отказ циркуляционного насоса или вход из строя датчика.
  • Е35. Паразитное пламя. Появление капель воды на плате, пробой питания датчика на плату.
  • Е96. Упало напряжение в сети.

Полный перечень кодов значительно шире, но приводить его целиком нет смысла. При появлении того или иного кода следует нажать кнопку «R» и удерживать ее 2-3 секунды до сброса ошибки. Если она появляется снова, следует срочно вызывать мастера.

Виды котлов «Бакси»

Производитель выпускает несколько линеек газовых нагревателей, в каждой из которых найдутся варианты для любых обстоятельств и финансовых возможностей. По функциональности различают приборы:

  • Одноконтурные – только для отопления.
  • Двухконтурные – обогревают и обеспечивают горячей водой.

Два в одном – экономно и компактно. Раздельный подход также имеет своих приверженцев – оно более надежное и долговечное.

По способу установки:

  • Настенные. Небольшая мощность. Компактны – размер позволяет устанавливать их в кухонном шкафу. Подвешиваются на стенку.
  • Напольные. Тяжелые и мощные. Если первые обычно устанавливают в квартирах, то эти предназначены для частных домов, требующих от оборудования большой теплопроизводительности.

По способу дымоотведения:

  • С открытой камерой сгорания. Ее часто называют дымоходной. Чтобы удалялись продукты сгорания нужна тяга – она создается в длинном газоходе.
  • С закрытой камерой. Ее называют турбинированной. Тяга тут нагнетается вентилятором. Продукты горения отводятся через коаксиальный дымоход, проходящий сквозь стенку. К горелке поступает уличный воздух.

По принципу действия:

  • Конвекционные. Огонь греет теплоноситель, при этом какая-то доля тепла теряется. Такие устройства проще устроены.
  • Конденсационные. Здесь есть добавочный теплообменник – на нем конденсируется горячий газ и теплоноситель получает дополнительный нагрев. КПД таких аппаратов выше. Если сравнить, сколько стоят конвекционные и конденсационные версии, однозначно первые дешевле, но и КПД у них ниже.

Также различают:

  • Энергонезависимые. Не подключены к электросети.
  • Энергозависимые. Подключены к электросети. Такие аппараты более совершенны и функциональны. Но приходится предусматривать резервное питание – на случай отключения электричества.

Аксессуары для регулировки температуры

Новейшая система самодиагностики, с выводом ошибок на ЖК-дисплей позволяет осуществлять точную наладку тепловых процессов котла.

Электронный чип с использованием первичных датчиков проанализирует состояние котла на соответствие установленным температурным режимам и проведет корректировку работы.

Электронная система способна запомнить последние сбои. Температурный режим в доме и уровень нагрева ГВС возможно устанавливать прямо на выносном ПУ.

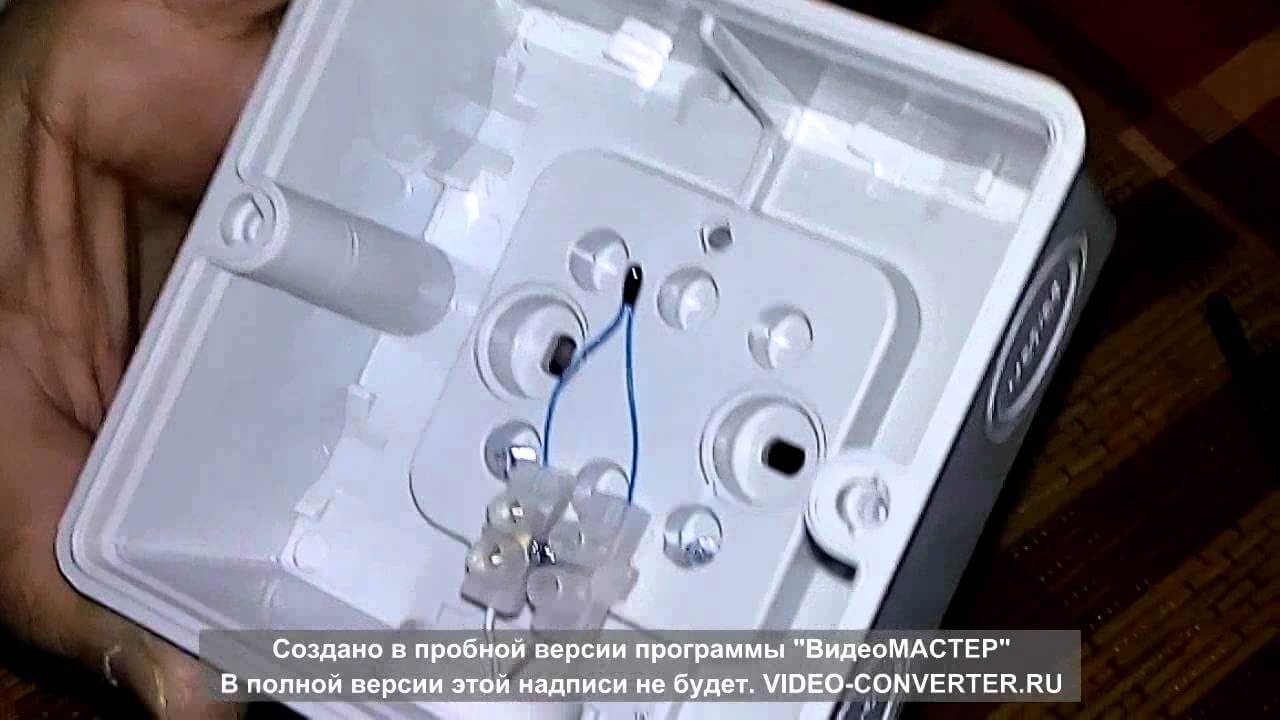

Датчик уличной температуры

При подключении к агрегату датчика наружной температуры активизируется интегрированная в электронную плату устройства погодозависимая автоматика.

Котел самостоятельно отрегулирует температуру в подающем трубопроводе по заданному регулировочному графику. В таком варианте внутренний тепловой режим будет отвечать максимальной комфортности и экономичности, поскольку будут учтены реальные атмосферные условия.

Температурный уличный датчик модифицирует температурный режим подающего теплоносителя в отопительной системе в соответствии с температурой внешнего воздуха на улице. Устройство призвано поддерживать постоянный санитарный режим в доме.

Групповое использование в электронной плате управления датчиков внешней и внутренней температур воздуха реализует самоадаптацию оборудования. Таким образом, регулировочная кривая взаимосвязи температуры будет вычисляться автоматически.

Комнатный программируемый термостат

Такой термостат предназначается для того, чтобы гарантировать стабильный температурный режим в доме. Он функционирует по принципу выключения оборудования при достижении требуемой температуры окружающего воздуха и включении при ее падении. Таким образом, реализуется простое и безопасное средство регулирования климатическими условиями в доме.

Простейшая система регулировки способно сэкономить до 15 % использующего газового топлива на нужды отопления. Это осуществляется за счет наиболее четкого поддержания температурного режима и снижения числа включений/выключений агрегата.

Использование таких устройств является обязательным по требованиям ЕС и отечественным нормам эксплуатации газового оборудования.

Преимущества и недостатки


Есть модели турбированные для квартир и для установки в дымоход в частном доме

Плюсы и минусы итальянского аппарата обусловлены его конструкцией и качеством деталей. Достоинства:

  • Котел BAXI Eco Four 24 F двухконтурный – может обогревать дом и нагревать воду для ванной и кухни.
  • Агрегат автоматизирован. Настроить его несложно, режим работы для обеспечения комфортной температуры котел разрабатывает сам.
  • Адаптирован под работу с очень низкими показателями давления и в условиях низких температур.
  • Хорошо проработан блок безопасности, предусмотрены буквально все ситуации. Более того, некоторые действия по их предупреждению котел выполняет сам.
  • Работает без перебоев более 30 лет.
  • Система оборудована насосами, однако работает котел практически бесшумно.

Недостатки:

  • котел энергозависим – при отключении тока работа невозможна;
  • высокая цена;
  • объем бака невелик;
  • дорогие запчасти, но ремонт выполняется быстро.

Ошибки газового котла BAXI Eco Four 24 F

Коды ошибок можно посмотреть в инструкции по эксплуатации к устройству

Котел газовый Бакси Экофор оснащен системой самодиагностики. При обнаружении каких-либо поломок аппарат приостанавливает работу и сигнализирует о неисправностях. Код ошибки появляется на дисплее. Это упрощает ремонт.

Чаще всего возникают следующие неполадки:

  • E01 – погасла горелка. Причин много: ошибка розжига, отказ датчиков, отсутствие газа.
  • E02 – перегрев теплообменника. Чаще всего возникает из-за накопления налета на трубах.
  • E03 – отказ вентилятора. Устройство нужно заменить.
  • E05 – сбой температурного датчика ОВ.
  • E06 – сбой температурного датчика ГВС.
  • E10 – упало давление в системе отопления. Возможная причина – протечка самого котла или труб.
  • E25-26 – отказ насоса. Тот же код может указывать и на неисправность датчиков.
  • E35 – смешение сред. Возникает при появлении влаги на плате, пробое датчика, возникновение паразитного пламени.

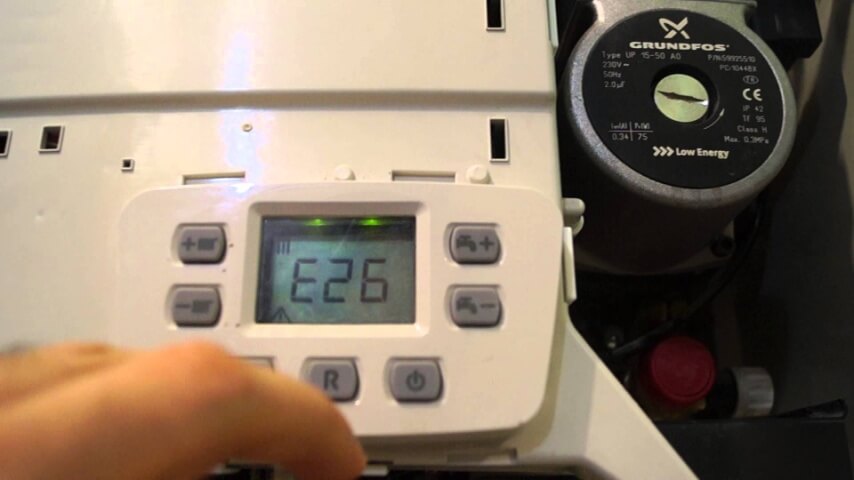

  • E26 – напряжение в сети недостаточное для работы аппарата.

При появлении кода на экране нажимают на кнопку «R» и удерживают ее, пока не произойдет сброс ошибки. Если после этого на дисплее вновь появляется сообщение – неисправность настоящая, а не вызвана случайным сбоем. Необходимо вызвать мастера. Самостоятельный ремонт газового котла категорически запрещен.

Особенности

Модель «BAXI ECO Four 24 F» имеет следующие габаритные размеры — 400x730x299 мм (ШхВхГ), при этом масса составляет 33 кг. Крепится на стену, что удобно и экономит место в помещении.

Принцип и основные параметры работы. Конвекционный тип устройства предполагает выработку тепла от сгорания газа, при этом работает котел на природном газе (метан, расход 2,73 куб. м/час) и сжиженном (пропан-бутановая смесь, расход 2 кг/час).

Чтобы получить заявленную мощность 24 кВт, давление природного газа должно быть на уровне 13-20 мбар, а допустимое давление сжиженного — 37 мбар, снижение этих параметров даст уменьшение тепловой мощности. ЭкспертКотел.ру напоминает, что чаще всего в отечественных сетях давление 12-20 мбар. КПД отопителя, при указанных значениях, находится на отличном уровне и составляет 92,9%.

Нагрев воды, теплоносителя в трубах и теплый пол. Данный котел способен выдавать 9,8 л/мин горячей воды (t=35°C). Температура теплоносителя составляет 30-85°С, а в контуре горячего водоснабжения, соответсвенно 35-60°С. Удобно, что есть возможность подключить теплый пол.

Первичный теплообменник. В случае «BAXI ECO Four 24 F» используется медь, ее плюсы — хорошая теплоотдача, небольшой вес и компактность, а главное, это устойчивость к коррозии.

Циркуляционный насос предназначен для циркуляции теплоносителя (воды, антифриза) по контуру отопления, он является обязательным компонентом системы отопления закрытого типа, в нашем случае насос входит в комплект.

Расширительный бак компенсирует расширение теплоносителя в трубах при нагреве и отдает его обратно в систему, при охлаждении. Это дает возможность поддерживать постоянное давление в контуре.

Экономия топлива

Модуляция пламени горелки дает возможность плавно регулировать интенсивность подачи топлива и убавлять/прибавлять пламя, это позволяет снизить потребление газа.

Автоподжиг (Электророзжиг) позволяет «BAXI ECO Four 24 F» производить запуск и гашение горелки, если это необходимо алгоритму, что экономит топливо.

Расход газаЗначение
Природный2,73 куб. м/час
Сжиженный2 кг/час

Управление и контроль

Газовый котел «BAXI ECO Four 24 F» управляется электронным способом, оснащен дисплеем и имеет порт для подключения дополнительных устройств (обычно это программаторы, термостаты, пульты ДУ и пр.). Преимущество электронной системы, в том, что она не требует постоянного присутствия человека и позволяет значительно экономить топливо (как писали выше), минус — она сложнее механической и зависит от перепадов напряжения в сети (может выйти из строя при скачках).

Термометр и манометр. Термометр необходим для контроля температуры теплоносителя в котле, а манометр показывает давление теплоносителя, это важный параметр, т.к. его превышение может привести к поломке отдельных частей или всей системы целиком.

Системы защиты

Газ-контроль — эта полезная функция горелки автоматически прекращает подачу газа, если пламя по каким-либо причинам гаснет.

Предохранительный клапан «BAXI ECO Four 24 F» защищает систему от избыточного давления воды в контуре сверх предельно допустимой нормы.

Воздухоотводчик. Важный элемент группы безопасности, при повышении давления в отопительной системе воздухоотводчик автоматически сбрасывает лишний объем воздуха, обычно работает вместе с предохранительным клапаном.

Защита от перегрева теплоносителя выключит горелку, если зафиксировано аномальное значение температуры воды.

Защита от блокировки насоса активируется при длительном простое котельной установки, в этом случае насос включается на некоторое время и сам отключается. Функция полезна в летний период, когда контур отопления не активирован.

Защита от замерзания теплоносителя самостоятельно включает ненадолго горелку, при условии, что температура воды падает до критической отметки и есть риск размораживания отопления. Стоит помнить, что для этого необходимо поступление электричества и газа.

Подключение

  • Присоединительный размер для патрубка газа — 3/4″.
  • Диаметр коаксиального дымохода — 60/100 мм.
  • Для подключения контура отопления — 3/4″.
  • Горячее водоснабжение — 1/2″.
  • Раздельный дымоход — 80х80 мм.

Для электропитания необходима однофазная сеть (220 вольт) с чистой синусоидой и заземлением.

Автономная работа

При применении источника бесперебойного питания «BAXI ECO Four 24 F» будет функционировать даже при отключении электричества (пример в таблице ниже). Это полезно, когда необходимо зимой уберечь систему от размораживания, или просто сохранить тепло и горячее водоснабжение.

BAXI SLIM 2.300 Fi 29.7 кВт напольный двухконтурный

Этот функциональный газовый котел является одноконтурной моделью и устанавливается на пол. Оборудован высокой тепловой мощностью от 14.90 до 29.70 кВт. Высокий КПД 90% делает этот вариант невероятно покупаемым, а закрытая камера сгорания во многом удобна в процессе эксплуатации.

Узнать, где дешевле всего >>>

Электронное управление и полная автоматизация делает этот котел востребованной моделью среди напольных конструкций. Первичный теплообменник сделан из чугуна, который быстро нагревается и будет служить долго. В модели предусмотрен встроенный циркуляционный насос, а бойлер на 60 литров позволит запасать воду. Модель оборудована удобочитаемым экранчиком, на который выводится информация о заданных параметрах. Чтобы моделью комфортно было пользоваться, производитель оснастил ее системами автодиагностики, защиты от перемерзания и защиты от перегревания.

Средний рейтинг – 4.5

Средняя цена – 175000 рублей

Плюсы

  • Отапливает огромные площади.
  • Очень мощный и производительный.
  • Востребованная модель.
  • Многофункциональность и многоступенчатая защита от перемерзания, перегревания и т.д.
  • Система безопасности (газ-контроль).
  • Есть предохранительный клапан.
  • Теплообменник из чугуна.

Как запустить агрегат Baxi Eco four 24 f в работу

Данная модель имеет два контура и совмещает в себе функции котла и нагревателя воды. Итак, после покупки делаем следующее:

  • устанавливаете котел согласно инструкции;
  • присоединяем дымоход;
  • подводим и подключаем воду сквозь фильтр, а также газ и отопление;
  • подключаем котел к электричеству посредством стабилизатора и начинаем его запуск.

Отдельно следует остановиться на пуске конструкции. Пуск по правилам должны делать профильные специалисты, но даже у них не всегда это получается. Сейчас мы расскажем, как запустить котел данной модели самостоятельно, поскольку не всегда инструкция дает подробные ответы на этот вопрос. Итак, пуск включает в себя следующие действия:

  • проверяем давление в баке расширения, который располагается с обратной стороны конструкции. Оно должно быть равно 0,5 атмосферы;
  • все краны отопления должны быть открыты, проверьте это;
  • котел нужно выключить из розетки;
  • заполните систему отопления, откройте специальный кран и следите за манометром, чтобы давление поднялось до отметки 1,5 атмосферы;
  • перекройте кран и спускаем воздух в батареях;
  • когда давление падает, наберите снова воздух и опять его спустите. Повторять действие нужно до того момента, пока не пойдет вода из батарей, и давление будет чуть выше единицы;

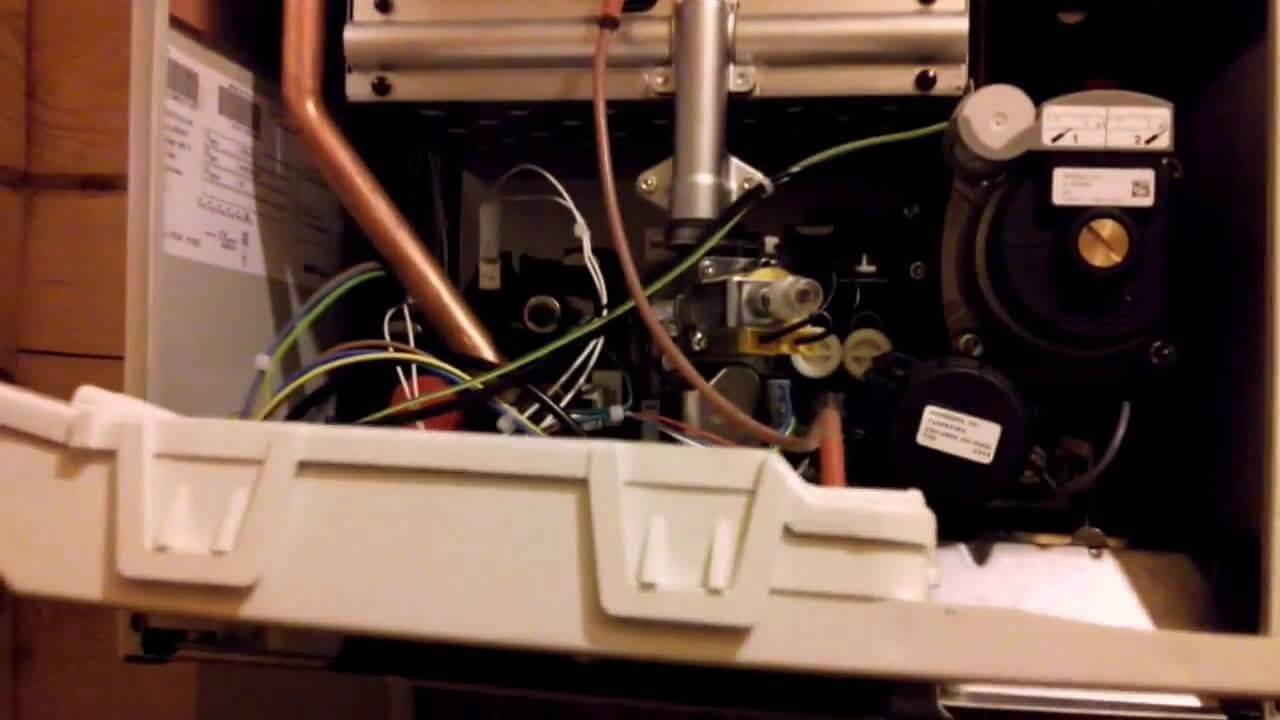

  • снимите крышку на котле, открутив внизу два винта и приподняв ее вверх. Открутите винт пластмассовой панели и поверните ее;
  • на насосе есть еще один винт, который нужен для стравливания воздуха, его следует открутить вручную и выпустить воздух;
  • когда он выйдет, винт нужно закутить и добавить воду при необходимости до показателя давления 1 атмосфера;
  • не надевая передней крышки, включите котел и запустите его в режиме отопления на минимальной температуре на одну минуту;
  • после этого включится насос и будет гонять воду по отопительной системе. Система может выдать ошибку о том, что конструкция перегрета;
  • в системе есть воздух и нужно избавиться от возникших ошибок согласно инструкции;
  • выключаем через минуту котел нажатием кнопки на панели. Затем вновь открывает винт за насосом, и ждем, пока выйдет воздух в большом количестве;
  • поверните винт до половины оборота и оставьте в открытом виде, поскольку он самостоятельно сможет выпустить остатки воздуха;
  • когда выйдет воздух целиком, можно включить опять отопление на более длительный срок и проверить, будут ли нагреваться батареи.

Особенности включения котла Baxi Eco four 24 f в режиме нагрева воды

переключить его в режим «лета»

Запуск неправильный, если во время пуска газ загорелся примерно на несколько секунд и тут же выключился, а вода при этом идет холодная. Возьмите вилку в розетке и переверните ее, тогда газ отключаться не будет, и вода будет корректно нагреваться.

Высокая температура в контуре способна образовывать накинь, поэтому воду нужно выставлять примерно на сорок градусов, чтобы ее не нужно было разбавлять.

Если после всего этого и проделанных выше действий, система все равно выдает те или иные ошибки, то лучше проконсультироваться со специалистом или с продавцом в магазине, где был приобретен котел. Лучше всего общаться с представителем сервисной службы, которая авторизированна компанией Baxi и хорошо разбирается в котлах именно этой марки.

Помните, что если вы желаете запустить котел в работу своими руками, то будьте предельно внимательными, если у вас нет подобного опыта, то такой самодеятельностью лучше не занимайтесь. Также помните и о том, что о запуске котла в работу в его гарантийном талоне должна стоять соответствующая отметка, иначе ваша гарантия на данный агрегат не будет действительна в будущем, когда потребуется ремонт.

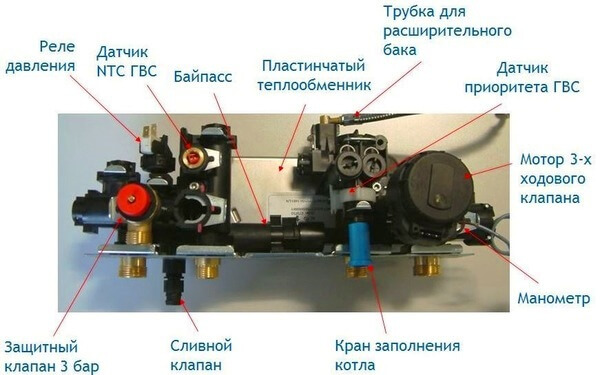

Его устройство

Основными узлами, составляющими конструкцию котла, являются:

  • Газовая грелка закрытого типа.
  • Вентилятор для подачи воздуха в камеру сгорания.
  • Первичный (медный) и вторичный (нержавеющая сталь) теплообменники.
  • Циркуляционный насос.
  • Расширительный бак.
  • Трехходовой клапан.
  • Предохранительные клапаны, сбрасывающие давление ОВ или ГВС при возникновении аварийных ситуаций.
  • Плата управления, система датчиков, посылающих на нее сигналы в непрерывном режиме.

Работа котла проходит по обычной методике, свойственной всем подобным конструкциям. При помощи циркуляционного насоса теплоноситель подается в теплообменник, где нагревается до максимально возможной температуры.

На выходе он подается в трехходовой кран, разбавляющий горячую ОВ более холодным обратным потоком в заданной пропорции, определенной установленным режимом обогрева. После этого подготовленный теплоноситель направляется в отопительный контур.

Горячая вода нагревается во вторичном (пластинчатом) теплообменнике и подается к точкам разбора. Закрытая камера сгорания позволяет улучшить качество внутреннего воздуха в помещениях.

Для организации горения в нужном режиме воздух подается с помощью вентилятора, забирающего нужный поток во внешнем отделении коаксиального дымохода.

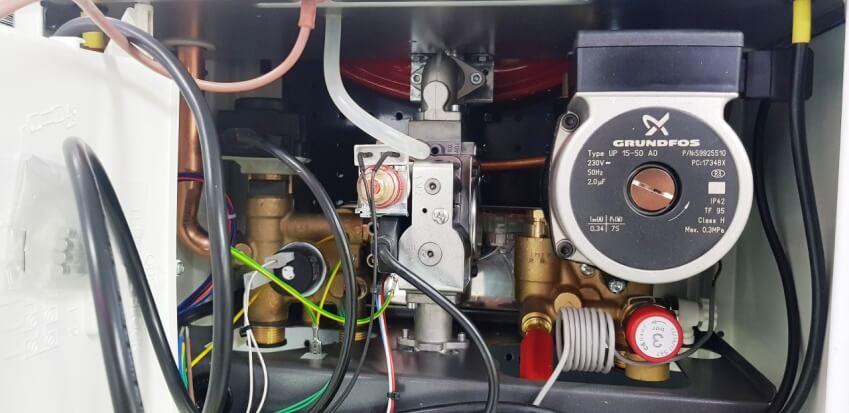

Устройство Baxi Eco Four 24

Модель Baxi Eco 4s 24 оснащена первичным теплообменным аппаратом отопительного контура, выполненного из сплава меди. Поверхность нагрева которого эффективно передает греющему теплоносителю тепловую энергию, полученную в результате сжигания газа.

Движение теплоносителя по отопительному контуру и приборам осуществляется принудительно с помощью циркуляционного электронасоса известной датской марки Grundfos.

Насос Grunlfos укомплектован воздухоотводчиком для спуска воздуха в момент запуска тепловой сети. Применяется для одноконтурного котла и с ГВС, для разного вида топлива.

Производитель разрешает в качестве греющей среды применять обработанную очищенную воду или антифриз в соотношениях, указанных в инструкции по эксплуатации котла. Полный объем циркулирующей жидкости через насос может достигать 670 м3 в сутки.

Если собственнику котла потребуется увеличить объем нагрузки в системе горячего водоснабжения, агрегат Baxi Eco Four 24f имеет возможность подключить в контур ГВС бойлер косвенного нагрева, с аккумуляцией горячей воды.

Аксессуары для регулировки температуры

Новейшая система самодиагностики, с выводом ошибок на ЖК-дисплей позволяет осуществлять точную наладку тепловых процессов котла.

Электронный чип с использованием первичных датчиков проанализирует состояние котла на соответствие установленным температурным режимам и проведет корректировку работы.

Электронная система способна запомнить последние сбои. Температурный режим в доме и уровень нагрева ГВС возможно устанавливать прямо на выносном ПУ.

Датчик уличной температуры

При подключении к агрегату датчика наружной температуры активизируется интегрированная в электронную плату устройства погодозависимая автоматика.

Котел самостоятельно отрегулирует температуру в подающем трубопроводе по заданному регулировочному графику. В таком варианте внутренний тепловой режим будет отвечать максимальной комфортности и экономичности, поскольку будут учтены реальные атмосферные условия.

Температурный уличный датчик модифицирует температурный режим подающего теплоносителя в отопительной системе в соответствии с температурой внешнего воздуха на улице. Устройство призвано поддерживать постоянный санитарный режим в доме.

Групповое использование в электронной плате управления датчиков внешней и внутренней температур воздуха реализует самоадаптацию оборудования. Таким образом, регулировочная кривая взаимосвязи температуры будет вычисляться автоматически.

Комнатный программируемый термостат

Такой термостат предназначается для того, чтобы гарантировать стабильный температурный режим в доме. Он функционирует по принципу выключения оборудования при достижении требуемой температуры окружающего воздуха и включении при ее падении. Таким образом, реализуется простое и безопасное средство регулирования климатическими условиями в доме.

Простейшая система регулировки способно сэкономить до 15 % использующего газового топлива на нужды отопления. Это осуществляется за счет наиболее четкого поддержания температурного режима и снижения числа включений/выключений агрегата.

Использование таких устройств является обязательным по требованиям ЕС и отечественным нормам эксплуатации газового оборудования.

Достоинства и недостатки модели

К достоинствам модели Baxi Eco 4S 24 F принято относить:

  • Высокое качество агрегатов, соответствующее всем необходимым европейским и российским нормативам.
  • Экологически чистое оборудование.
  • Способность одновременного обогрева и подачи ГВС в жилище.
  • Полностью автоматический режим работы, простота и доступность управления работой котла.
  • Наличие систем самодиагностики и защиты котла от различных нежелательных факторов.
  • Практически бесшумная работа, не нарушающая покой жильцов дома в ночное время.

Недостатками котлов этой серии считаются:

  • Относительно высокая цена как самих котлов, итак и запасных частей к ним.
  • Необходимость регулярного платного обслуживания.
  • Зависимость от параметров электропитания, требующая использования стабилизатора.
  • Необходимость в применении фильтров или умягчителей воды.

ВАЖНО!
И достоинства, и недостатки котлов Baxi Eco 4S 24 F свойственны большинству газовых агрегатов подобного уровня и могут быть отнесены к особенностям конструкции или сборки.

Конструкция Baxi Eco four 24 f

Качество работы рассматриваемой конструкции Baxi Eco four 24 f и ее технические характеристики достигаются за счет того, что он оснащен следующими элементами:

  • ионизационным котлом пламени;
  • защитным термостатом от перегревания воды, который расположен в первичном теплообменнике;
  • прессостатом, который начинает срабатывать, если давления слишком мало;
  • датчиком тяги, контролирующим безопасность утилизации продуктов сгорания;
  • предохранительным клапаном;
  • системой защиты от замерзания воды;
  • патентованной системой, регулирующей подачу воздуха;
  • датчиком протока для горячей воды;
  • энергосберегающим циркуляционным насосом, в который встроен автоматический вохдухоотводчик;
  • трехходовым клапаном из латуни, оснащенным сероприводом;
  • манометром;
  • автоматическим байпасом;
  • на входе холодной воды уставлен фильтр;
  • цифровым индикатором температуры;
  • встроенной погодозависимой автоматикой.

Его устройство

Основными узлами, составляющими конструкцию котла, являются:

  • Газовая грелка закрытого типа.
  • Вентилятор для подачи воздуха в камеру сгорания.
  • Первичный (медный) и вторичный (нержавеющая сталь) теплообменники.
  • Циркуляционный насос.
  • Расширительный бак.
  • Трехходовой клапан.
  • Предохранительные клапаны, сбрасывающие давление ОВ или ГВС при возникновении аварийных ситуаций.
  • Плата управления, система датчиков, посылающих на нее сигналы в непрерывном режиме.

Работа котла проходит по обычной методике, свойственной всем подобным конструкциям. При помощи циркуляционного насоса теплоноситель подается в теплообменник, где нагревается до максимально возможной температуры.

На выходе он подается в трехходовой кран, разбавляющий горячую ОВ более холодным обратным потоком в заданной пропорции, определенной установленным режимом обогрева. После этого подготовленный теплоноситель направляется в отопительный контур.

Горячая вода нагревается во вторичном (пластинчатом) теплообменнике и подается к точкам разбора. Закрытая камера сгорания позволяет улучшить качество внутреннего воздуха в помещениях.

Для организации горения в нужном режиме воздух подается с помощью вентилятора, забирающего нужный поток во внешнем отделении коаксиального дымохода.

Коды ошибок газового котла Baxi Eco Four

Комплект первичных датчиков выполняет постоянный мониторинг состояния всех функциональных элементов котлоагрегата и при появлении сбоев сигнал поступает на электронную плату, анализируется чипом и выдается код сбоя на ЖК-дисплей.

Базовые коды неисправностей Baxi Eco Four:

  • Е01. Отсутствует факел на горелочном устройстве, из-за падения давления газа или неисправности первичного датчика.
  • Е02. Высокая температура в теплообменнике, нарушение циркуляции из-за утечек или накипи во внутренних поверхностях нагрева.
  • Е03. Неисправность дутьевого вентилятора в системе дымоотвода.
  • Е05. Не исправен датчик температуры в отопительном контуре из-за короткого замыкания. Потребуется запчасть для замены.
  • Е06. Не исправен датчик температуры в контуре ГВС из-за короткого замыкания.
  • Е10. Давление теплоносителя в отопительном контуре низкое, возможна утечка в контуре.
  • Е 25-26. Неисправен циркуляционный электронасос или первичный датчик. Запчасти для замены выбираются только одного бренда.
  • Е96. Низкое напряжение в электрической сети.

Полный список кодов намного обширнее, он указан в инструкции Baxi Eco Yome. Не все сбои может устранить пользователь самостоятельно.

При возникновении на электронном табло кода ошибки нажимают кнопку “R” и удерживают ее 3 сек, чтобы сбросить ошибку. В случае, когда она возникает вновь, необходимо пригласить мастера, особенно если котел находится на гарантийном обслуживании.

Особенности модели

Baxi ECO Four 24 F двухконтурный котел с закрытой топочной камерой имеет два независимых теплообменных аппарата, поэтому при горячем водоразборе нагрузка в системе отопления не падает.

Агрегат оборудован современным жидкокристаллическим дисплеем, который выполняет визуализацию всего процесса управления теплоэнергетическими процессами с фиксаций рабочих параметров по температуре и давлению теплоносителя и другим контролируемым параметрам.

Агрегат снабжен полным комплектом вспомогательного оборудования первичные датчики системы теплоснабжения, циркуляционный насос, центробежный вентилятор и расширительный бачок с параметрами по давлению 0.8 бар и объемом 6 л. Котел Бакси Эко Фор 24 имеет патрубки для подключения коаксиального дымохода диаметром 60-100 мм.

Конструктивные особенности техники

Модель Four 24 оснащается рассекателями пламени с большим запасом рабочего ресурса, чего удалось достичь, изготовив их из первоклассной нержавеющей стали. Помимо этого, котел комплектуется системой контроля подачи воздуха. Причем данная технология запатентована инженерами Baxi, что делает итальянские котлы оригинальным и конкурентоспособным предложением на рынке.

Котел Baxi способен работать от сжиженного или природного газа. Такая универсальность техники придется по душе владельцам загородной недвижимости, где есть перспектива проведения центрального газоснабжения в будущем.

Немалый плюс конструкции ECO Four 24 – наличие особой гидравлической системы и битермического теплообменника, повышающего надежность оборудования. Помимо этого, котлы данной серии комплектуются циркуляционным насосом, укомплектованным автоматикой для отвода воздуха. Разумеется, подобное нововведение моментально отражается на КПД в позитивную сторону.

Котлы Baxi Four имеют встроенный манометр, автоматический байпас и входной водяной фильтр, что заметно продлевает срок беспроблемной эксплуатации. Также в конструкции внедрен режим повторной циркуляции воды, что увеличивает КПД и сокращает количество потребляемого газа.

В котлах Baxi имеется система мониторинга температуры. Она влечет за собой несколько дополнительных плюсов, среди которых:

  • Возможность выбора температуры воды в пределах 35-80 и 35-45 градусов для радиаторной системы отопления и технологии «теплый пол» соответственно;
  • Наличие адаптивной автоматики, способной реагировать на изменение климатических условий на улице. В качестве дополнительного элемента может быть подключен датчик температуры снаружи;
  • Наличие специальных датчиков NTC, позволяющих поддерживать температуру теплоносителя на фиксированном уровне;
  • Наличие комнатного термостата и таймера.

Очень серьезно итальянские инженеры при проектировании ECO Four 24 подошли к вопросам безопасности. В котлах предусмотрена система электронной защиты, которая препятствует образованию губительной для техники накипи. Данное нововведение особенно полезно в нашей стране, где качество воды оставляет желать лучшего.

Помимо этого, котлы типа ECO оснащаются ионизационным контролем огня, а также антиблокировочной насосной системой. Такие нововведения снижают риск поломки практически до нуля и продлевают срок эксплуатации газогорелочной техники.

В котлах Бакси Эко Four предусмотрен особый защитных термостат, который контролирует выведение продуктов горения из системы. Датчик тяги также является серьезным шагом в плане обеспечения безопасности. Наличие прессостата исключает риск поломки, связанной с падением давления теплоносителя в системе. А система, которая препятствует замерзанию воды в трубах, дает возможность без опасений эксплуатировать технику в холодных регионах России.

Baxi ECO Four – идеальное техническое решение для ГВС и отопления загородного дома. Номинальная мощность техники составляет 24 кВт, что говорит о том, что она легко справится с возложенной на нее задачей. КПД котлов Four 24 F достигает 92.9%. При этом производительность конструкции составляет 13.7 литров горячей воды в минуту. Максимальная температура теплоносителя достигает отметки в 85 градусов.

Стоит также отметить, что компания-производитель распространяет гарантию два года на конструкции Baxi ECO серии  Four 24 F, что подтверждает высокое качество и надежность оборудования. Вы можете быть уверены в том, что техника будет выполнять свою основную функцию даже при весьма агрессивном режиме использования.

Особенности модели

Baxi ECO Four 24 F двухконтурный котел с закрытой топочной камерой имеет два независимых теплообменных аппарата, поэтому при горячем водоразборе нагрузка в системе отопления не падает.

Агрегат оборудован современным жидкокристаллическим дисплеем, который выполняет визуализацию всего процесса управления теплоэнергетическими процессами с фиксаций рабочих параметров по температуре и давлению теплоносителя и другим контролируемым параметрам.

Агрегат снабжен полным комплектом вспомогательного оборудования первичные датчики системы теплоснабжения, циркуляционный насос, центробежный вентилятор и расширительный бачок с параметрами по давлению 0.8 бар и объемом 6 л. Котел Бакси Эко Фор 24 имеет патрубки для подключения коаксиального дымохода диаметром 60-100 мм.

Заключение

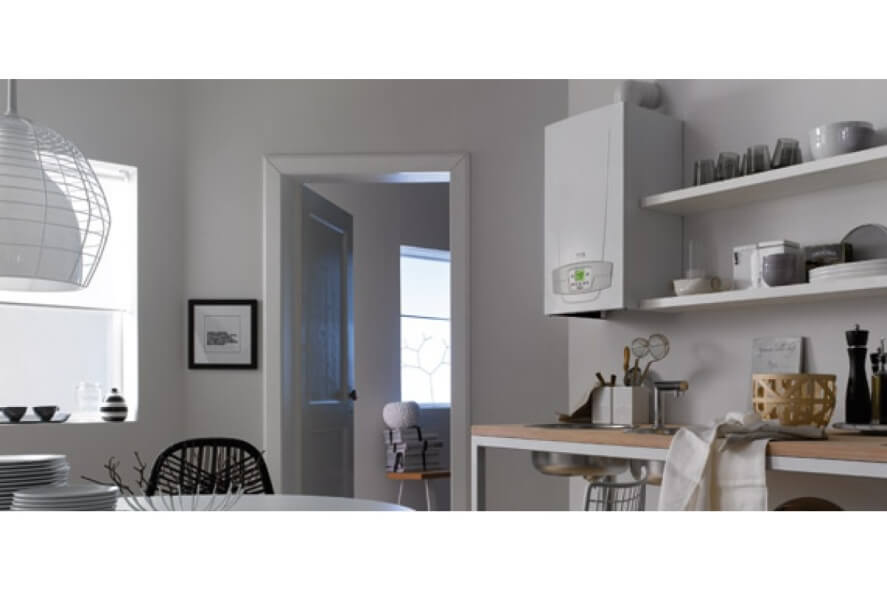

Настенный двухконтурный газовый котел Baxi Eco Four 24 F является лидером по спросу среди всех устройств этой фирмы. Причины этого кроются в оптимальном соотношении цены, качества и параметров агрегата, подходящих для использования в большинстве частных домов, квартир или иных помещений.

Конструкция, размеры и прочие особенности котла удачно вписываются в отопительную систему и гармонируют с размерами жилых помещений, свойственных для обычного российского дома.

Некоторые недостатки, отмеченные пользователями, легко устраняются с помощью грамотной эксплуатации и использования дополнительных устройств.

Для оборудования данной ценовой категории, возможности, демонстрируемые котлами Baxi, достаточно велики для заслуженного лидерства.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
