Газовые котлы со встроенным водонагревателем

12 Подключение бойлера к двухконтурному котлу, как это возможно

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

12.1 Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

12.2 Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

12.3 Дополнительное подключение бойлера косвенного нагрева

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода

А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно

12.4 Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Схемы отопления

Двухконтурные котлы работают только с закрытыми системами отопления с принудительной циркуляцией воды.

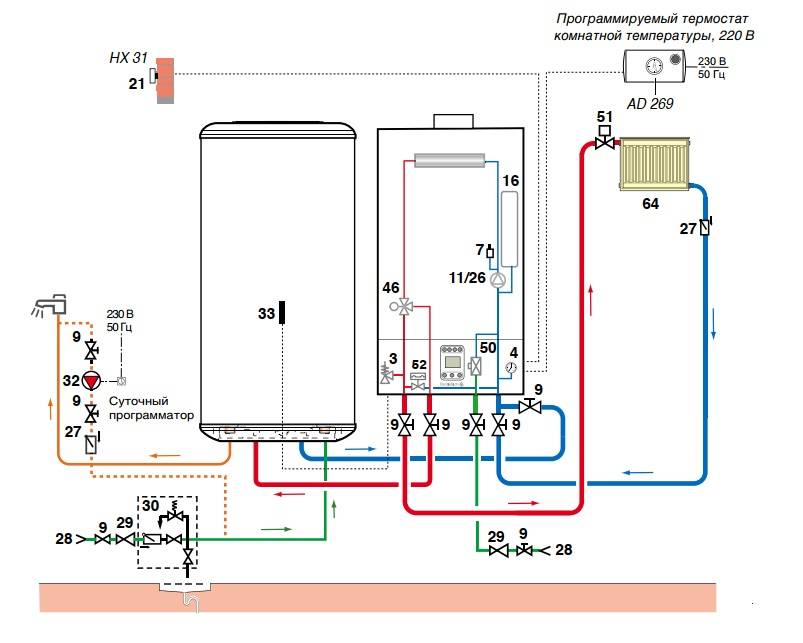

Фото 2. Схема подключения двухконтурного котла к системе отопления. Указаны основные элементы.

Такие системы состоят из:

1. Котла.
2. Расширительного бака мембранного типа. Он держит всю систему под определённым давлением — 1.2—2 атмосферы.
3. Группы безопасности. Она состоит из клапана и штуцера сброса пара. При закипании теплоносителя или слишком большом давлении излишки теплоносителя сбрасываются в систему канализации. Устанавливается в самом высоком месте системы, и служит для развоздушивания при заполнении теплоносителем.

Внимание! Отсутствие клапана сброса может привести к разрыву системы отопления, выходу из строя дорогостоящего котла

1. Системы труб и батарей для распределения тепла по всему дому.

Принципы работы разных видов систем

Выделяют три популярных вида компоновки:

1. Однотрубная. Батареи подключаются к одной трубе последовательно. Один конец трубы — подача, второй — приходит к котлу в виде обратки. Однотрубная система позволяет без труда отопить небольшой одноэтажный дом.
2. Двухтрубная. Нагретый в котле теплоноситель поступает в батареи отопления через трубу подачи, а остывшим возвращается по трубе обратки. Такая система уместна, если дом состоит из нескольких этажей или логически разделяется на секции по комнатам.
3. Тёплый пол. Эта система набирает популярность. Длинные трубки из тонкого пластика равномерными спиралями уложены в толщине стяжки пола. По трубкам циркулирует теплоноситель с невысокой температурой, и вся площадь пола постепенно греет помещение. Подключение разных комнат происходит через коллектор-гребёнку с терморегулирующими кранами. Если есть необходимость подключения тёплых полов и батарей, в систему ставится трехходовой клапан подмеса горячей воды.

Параметры

Планируя отопление частного дома, стоит обратить внимание на следующие характеристики систем отопления:

• Мощность. Она рассчитывается с учётом теплопотерь здания и объёма воздуха.
• Возможность регулировки температуры. Газовые двухконтурные котлы способны держать температуру теплоносителя в точно заданных пределах.
• Энергонезависимость. Минус двухконтурных котлов — их зависимость от электричества. Работа блока управления, датчиков и насоса требует подключения тока с определёнными параметрами. Нивелировать этот минус способны автономные системы электроснабжения: блоки бесперебойного питания, солнечные панели, автономные генераторы с двигателями внутреннего сгорания.

Как правильно выбрать бойлер для котла

Подключение БКН к одноконторному котлу, требует довольно тонкого подбора оборудования, выполнения ряда требований, поскольку в противном случае будет создана неработающая система из-за взаимной блокировки двух видов нагрева — отопления и ГВС.

Источник фото: Будерус.рф

Необходимые аспекты, которые требуется принимать во внимание, перед тем, как установить газовый котел:

1. Анализ финансово-экономической целесообразности покупки. Считается, что покупка будет оправдана при расходе горячего водоснабжения не менее 1.5 л/мин, что достаточного для обеспечения услуги ГВС семьи из 4-х человек.
2. Объем бака-аккумулятора. Эксперты отмечают, что на одного потребителя необходимо примерно 100 л ГВС в день.
3. Производительность котла. От этого параметра исключительно зависит, способен ли аппарат гарантировать одновременный обогрев квартиры и работоспособность БКН.
4. Часовая прокачка нагреваемого теплоносителя. Часто покупатели ошибочно выполняют выбор насосного оборудования, которое не обеспечивает загрузку теплообменника.
5. Вид материала внутренней поверхности подогревателя воды. Бак для воды не должен подвергаться коррозионным процессам.
6. Период нагревания. Чем больше полезный объем емкости, тем длительнее станет греться жидкая среда. На основной нагрев 100 л воды потребуется до 2-х часов. Тем не менее, ёмкость из некорродирующего металла способна нагреть аналогичный объем всего за 30 мин.
7. Термоизоляционный стройматериал. У недорогих образцов изоляция оснащается поролоновыми покрытиями, тогда как в мощных высокопрочных водонагревателях для этой цели применяются минерализованная вата либо пенополиуретан.
8. Габариты. Необходимо не забывать, что водонагреватели БКН обладают значительными размерами и монтируются поблизости котлов. Подбирать бойлер необходимо с учетом габаритов комнаты, где он будет размещен. Для емкости 1000 л потребуется отдельное помещение.
9. Наличие автоматики безопасности и регулирования.
10. Гарантийный срок и близкое расположение сервисных центров к месту установки. Производитель. Желательно отдавать предпочтение известным компаниям, отлично проявившим себя и располагающим фирменными представительствами в России.

Модельный ряд

Начнем с того, что существуют две модели, которые работают по одной и той же технологии, но сам бойлер располагается по-разному:

• Модели с отдельно стоящим бойлером.
• Со встроенным резервуаром.

Первый вариант

Для этого приобретается отдельно газовый котел, отдельно бойлер

Здесь очень важно точно соотнести мощность котла с объемом емкости. Может получиться так, что производительности газового котла не хватит, чтобы за небольшой промежуток времени нагреть до определенной температуры (часто до +60°С) воду внутри бойлера

А, значит, вы не получите ни горячей воды, ни эффективно работающей отопительной системы. Почему?

Все дело в принципе работы настенных или напольных газовых котлов с бойлером. Получается так, что теплоноситель, нагреваясь внутри котла, перераспределяется по необходимости. Если внутри бойлера температура воды для хозяйственных нужд соответствует запрограммированному показателю, то теплоноситель работает на систему отопления. Как только температура становится ниже, он тут же перераспределяется на систему ГВС. То есть подача теплоносителя в отопительную систему тут же отключается. А, значит, температура в доме становится ниже.

Напольный с бойлером

В настоящее время производители предлагают два варианта этого вида котлов:

1. Одноконтурные с отдельным баком для горячей воды.
2. Двухконтурные.

В первом случае это напольные газовые котлы с большой мощностью. Во втором — это настенные конструкции. И здесь встает вопрос, какой выбрать? Все зависит от того, какую площадь вам придется отапливать. Если это квартира или небольшой загородный дом (дача), то второй вариант. Если это большой частный дом, тогда только первый. Но учтите, что каждый вид имеет свои достоинства и недостатки.

Со встроенным бойлером

К примеру, двухконтурный газовый котел с бойлером имеет теплообменник с небольшой проходимостью, то есть с небольшим сечением. Это минус. К тому же в них быстро осаждаются солевые и грязевые отложения, а, значит, их чаще придется подвергать промывке и продувке. К тому же обслуживание одноконтурного котла и самого бойлера более простое, по сути, потребитель получает своеобразный       вариант центральной сети, по которой движется теплоноситель, используемый и для отопления, и для ГВС.

Второй вариант

Газовые котлы со встроенным бойлером – это двухконтурные модели настенного типа, где часть тепловой энергии затрачивается на нагрев воды внутри бака, который встроен в корпус самого котла. Скажем так:

• Встроенный бак усложняет и укрупняет конструкцию.
• Объем резервуара не очень большой. Здесь есть и плюс, и минус. Плюс – быстрый нагрев небольшого количества воды, расположенного в бойлере, а, значит, снижение тепловых затрат. Минус – небольшое количество горячей воды, которой может хватить на несколько минут.
• Обычно двухконтурные настенные агрегаты снабжаются сложной системой автоматики. Здесь тоже есть плюсы и минусы. Плюсы – котлы работают эффективно и экономично. Минусы – автоматика сама по себе очень капризна, часто выходит из строя.

Схема обвязки котла и бойлера

На российском рынке настенные газовые котлы со встроенным бойлером не очень популярны. Наши соотечественники стараются приобретать агрегаты, которые меньше всего создают проблем с их эксплуатацией. Сложная настройка температурного режима, всевозможные переключения, отслеживание давления и температуры – все это нас раздражает. Поэтому россияне выбирают более упрощенные конструкции. И здесь котел (настенный или напольный) с отдельно стоящим бойлером – оптимальное решение.

Что такое двухконтурный котел

Это отопительное устройство не только нагревает теплоноситель, но также предназначено и для приготовления горячей воды. Двухконтурный котёл имеет более сложное устройство, чем его одноконтурный собрат. Наиболее сложное устройство имеет двухконтурное отопительное устройство, которое оборудовано трёхходовым клапаном.

Существуют двухконтурные отопительные устройства, которые оборудованы парой теплообменников. Один теплообменник отвечает за нагрев воды в системе отопления, а второй нагревает воды для водоснабжения. Самую рациональную конструкцию имеют двухконтурные отопительные устройства, которые оснащены битермическим теплообменником. Такой теплообменник– это два в одном. Внутри битермического теплообменника находится еще один теплообменник, который предназначен для нагрева воды для бытовых целей. Но более популярными моделями считаются котлы с раздельными теплообменниками.

Двухконтурные газовые котлы хороши тем, что решают все задачи, связанные с приготовлением горячей воды отоплением помещения. Такие отопительные устройства довольно компактны, и органично вписываются в любой интерьер. Конструкция двухконтурного отопительного устройства напоминает конструкцию его одноконтурного собрата, которая ещё дополнена:

• вторым теплообменником (если конструкция котла это предусматривает);
• 3-х ходовым клапаном (если теплообменник не битермический);
• входом и выходом для трубопровода ГВС.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

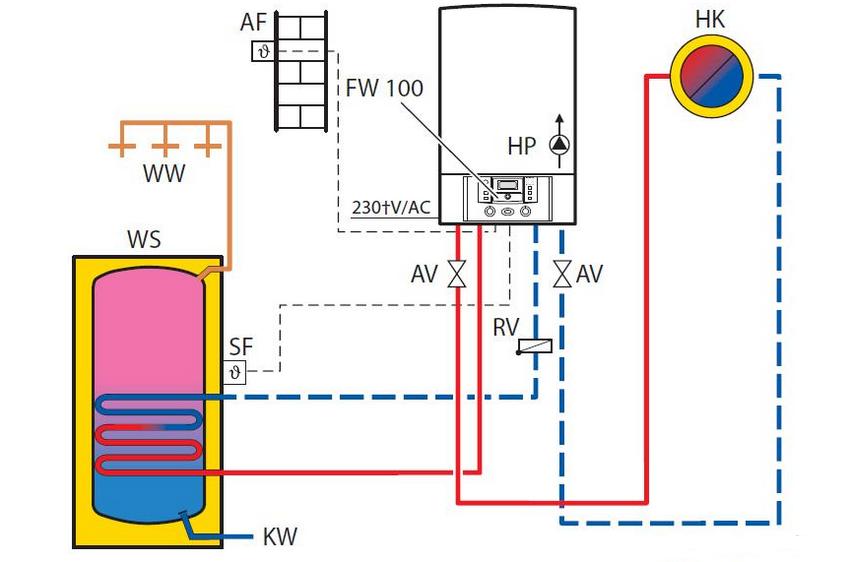

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

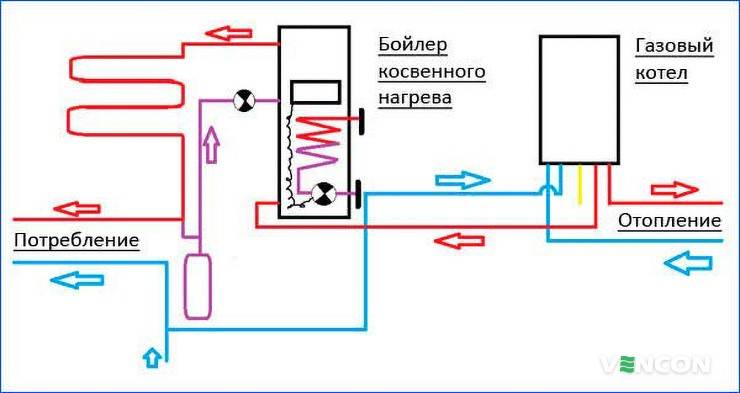

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Подключение бойлера к водопроводу из разных материалов

Бойлер обвязывают в системе теплоснабжения с применением, как традиционных стальных труб, так и более современных полипропиленовых и металлопластиковых труб. Более дешевый вариант — полипропиленовые.

Выбор будет зависеть от цены проекта и рабочей температуры греющего теплоносителя на выходе из котла. Например в твердотопливном котле температура теплоносителя плохо поддается регулировке, возможны случаи когда она будет расти самопроизвольно до 100 С, поэтому в этом случае лучше установить стальные трубы.

Хотя они и менее долговечные, но рассчитаны на высокий температурный режим работы твердотопливных устройств.

Полипропиленовые трубопроводы

Трубы из полипропилена легко монтируются с применением специализированного паяльника и ножниц для резки трубопроводов. После выбора места включения в трубопроводе вырезают участок по ширине равный тройнику, с вычетом 20 мм: по 10 мм на каждую.

Паяльником, разогревают трубу и фитинг до необходимого технического состояния и соединяют их. При этом прокручивать их запрещено, поскольку подобное сможет нарушить плотность соединения.

Далее соединяя части труб различной протяженности и уголки, выполняется подвод к патрубкам БКН. На конец участка трубы впаивают муфту с резьбой и далее вся линия накрепко соединяется.

Врезка в металлический трубопровод

Сегодня подключить БКН к инженерным сетям водоснабжения можно без применения сварки, для этого существуют современный переходное устройство «вампир», который имеет в корпусе технологическое отверстие и хомут. Установка такой конструкции выполняется очень просто. Выбирают точку врезки, зачищают участок.

Сверху подготовленного участка устанавливают хомут с термостойкой прокладкой и затягивают болтами для фиксации. Далее перекрывают подачу воды и дренируют ее с нужного участка трубопровода, путем открытия крана ГВС на смесителе.

Далее через отверстие в хомуте просверливают трубный участок электродрелью и потом накручивают вентиль и продолжают обвязку БКН по схеме.

Металлопластик

Это самый надежный и простой вариант обвязки бойлера БКН к двухконтурному котлу. Металлопластик просто сгибается по нужному углу отвода, а соединения узлов выполняют различными обжимными фитингами.

Перед обвязкой БКН обрезают трубу нужной длинны и типоразмера. Далее выбирают точку врезки, с учетом размера тройника и части трубы, которая будет занята соединением.

Для подготовки отверстия на небольшом участке применяют специальные ножницы. С тройника снимают гайки, и вместе с кольцами фиксации одевают на разные конца трубы. Развальцовывают концы металлопластика, применив специальный калибратор или отвертку.

Тройник вставляют до упора, после этого сдвигают кольца и ключом зажимают гайки. Еще можно использовать фитинги для металлопластиковых труб, для которых потребуется опрессовка и дополнительные специализированные инструменты и приспособления.

BAXI NUVOLA3 Comfort 240 i 24.4 кВт

Двухконтурный котел BAXI NUVOLA3 Comfort 240 i предназначен для обслуживания домов площадью до 183 м² с умеренным расходом горячей воды. Он оснащен встроенным бойлером косвенного нагрева на 60 литров. Особенностью данного котла является способность работать в режиме «теплый пол» (благодаря наличию двух диапазонов регулировки температуры в отопительной системе). Также интересно отметить наличие программатора (дает возможность планировать режим работы отопления по часам и дням недели). В комплекте идет съемная цифровая панель. Ее можно поставить непосредственно на котел или установить отдельно (во втором случае она будет служить комнатным термостатом).

Данный котел отлично приспособлен к отечественным реалиям по воде и газу. Он «дружит» с жесткой водой (ведь бойлер сделан из качественной нержавейки, а внутри него находится магниевый анод). Аппарат может устойчиво работать даже в том случае, если давление в газовой магистрали упадет с нормальных 13 мбар до 5 мбар (и при этом выдает до 50% номинальной тепловой мощности). Многочисленные защитные системы гарантируют безопасную работу оборудования в любых нештатных ситуациях: от скачков напряжения до отсутствия тяги.

Котел BAXI NUVOLA3 Comfort 240 i имеет открытую камеру сгорания. То есть, он забирает воздух непосредственно из помещения. Следовательно, его нужно подключать к вытяжному дымоходу (диаметром 140 мм), обеспечив хорошую вентиляцию помещения для стабильного притока воздуха. Если вы ищете хороший котел, дымоход от которого можно вывести через стенку на улицу, то следует купить BAXI NUVOLA3 Comfort 240 Fi — чуть более дорогой аппарат с такими же характеристиками, но с закрытой (турбированной) камерой сгорания вместо открытой.

Обвязка газового напольного котла со встроенным бойлером

Схема обвязки газового котла со встроенным бойлером включает пять труб: одну газовую и четыре водяные. Подключение газа должен выполнять только специалист, водяные трубы можно подсоединить самостоятельно. Газовую магистраль подключают с помощью шарового крана. Остальные соединяют следующим образом:

• патрубок теплообменника с подающей трубой отопления;
• другой патрубок основного контура с обратной трубой;
• водопровод с патрубком бойлера;
• кран подачи теплой воды со вторым патрубком емкости.

Такая схема подключения обладает двумя неоспоримыми преимуществами в сравнении с обвязкой обычного двухконтурного котла с проточным водонагревателем:

• теплообменник не засоряется осадком, который остается при нагреве жидкости;
• при использовании горячей воды отопление не отключается.

С каким бойлером напольный котел выбрать, зависит от конкретной ситуации. Если у Вас уже имеется газовый котел с определенными показателями выработки ГВС, то целесообразно дополнить его емкостью косвенного нагрева недостающего объема. Если же Вы выбираете новый агрегат, то следует четко рассчитать предполагаемую потребность в горячей воде и подобрать соответствующий котел.

Технические характеристики

Технические характеристики при выборе модели рассматриваемой системы должны соответствовать уровню предполагаемого комфорта и объему используемого тепла и горячей воды. Так как они будут сильно разниться в зависимости и от площади помещения, и активности пользования системой. Потому что некоторые владельцы посещают частные дома только на короткий срок, иные же живут в них постоянно.

Также сильно влияет количество проживающих человек и наличие домашних животных. Потому что, в любом случае, чем больше проживает народу, тем активнее используется горячая вода. Поэтому, при выборе модели, необходимо учитывать все характеристики обогреваемого объекта, чтобы выбрать оптимальный вариант.

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения. На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата

Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Газовые котлы, зачастую, используют для отопления загородных и частных домов, дач, владельцы которых, из-за некачественного электроснабжения периферии, часто сталкиваются с перепадами в сети электроэнергии. Подобные перепады негативно сказываются на работе отопительных котлов, значительно сокращая срок их эксплуатации. Поэтому колебания напряжения в сети необходимо исключать. Помочь в этом могут специальные приборы – стабилизаторы. Какими бывают стабилизаторы для газового отопительного котла и как подобрать прибор – читайте ниже.

Требования к месту расположения такого котла

Газовые котлы одноконтурные подразделяются на напольные и настенные, и, в зависимости от приобретаемой модели, будут и особые требования к помещению:

1. Для настенных одноконтурных газовых установок необходимо:
   1. наличие хотя бы одного окна в помещении, где будет размещаться сам котел;
   2. нужно смонтировать дымоход;
   3. бойлер лучше всего располагать поблизости от котла.
2. Для напольной газовой конструкции необходимо:
   1. оборудование отдельного помещения;
   2. изолирование стен негорючими материалами;
   3. организация дымохода;
   4. оборудование приточно-вытяжной вентиляции;
   5. монтирование бойлера либо возле котла, либо хорошее утепление трубы, которая будет подавать горячий теплоноситель в бойлер, установленный в доме;
   6. организация бетонного участка под установку самой конструкции котла.

Распространенные ошибки обвязки

Эффективнее выполнять обвязку системы, в момент установки БКН совместно с котлоагрегатом и вспомогательным оборудованием системы теплоснабжения частного дома.

Для бесперебойного функционирования обогревательного оборудования, необходимо во время монтажа не допускать ошибок, обратив внимание на следующие моменты:

• место установки должно быть выбрано, можно ближе, к котлу;
• выполнить ровную подготовку поверхности для установки БКН;
• разместить в схеме гидроаккумулятор на выпуске подогретой воды для предохранения от термического расширения с объемом емкости не меньше 1/10 системы;
• укомплектовать все контуры нагрева шаровым краном — для многофункционального и безопасного техобслуживания узлов схемы;
• для предохранения от противотока на трубопроводах подачи среды устанавливают обратный клапан;
• повысить потребительское качество воды посредством установки фильтров по очистке;
• необходимо правильно разместить насос — ось движка обязана быть расположена строго горизонтально.

Выбирая такую схему теплоснабжения дома нужно понимать, что бойлер косвенного нагрева и, котлоагрегат создают единую систему.

Другими словами, при неисправности одного элемента, функционировать не станет вся конструкция и нагревательная, и ГВС

Очень важно также не забывать, что наиболее оптимальными аппаратами подобного являются те, которые изготовлены с учетом реалий состояния российских жилищно-коммунальных инженерных сетей

Заграничные котлоагрегаты, зачастую, просто-напросто не способны выдержать колебания давлений газа в сети.

Что представляет собой электрический водонагреватель?

Для подстраховки двухконтурного газового котла иногда приобретают электрический бойлер. Он сможет заменить агрегат при поломке или восполнить недостающий объем воды. Лучшим вариантом по стоимости считается электрический водонагреватель с конденсационным котлом. Недостатком электроемкостей является длительность нагрева — она зависит от объема бака и мощности ТЭНа. Например, 30-литровый бак водонагревателя мощностью 1,2 кВт способен нагреться за 1,5 часа до 50°C, 80-литровый — за 4 часа.

Двухконтурный газовый котел и электрический бойлер можно развести для обеспечения горячей водой разных помещений. Но в этом случае емкость будет иметь минусы проточных водонагревателей — низкую производительность и температурные колебания.

Выключенный электрический бойлер, объединенный с двухконтурным агрегатом, может выполнять роль термоса — горячая вода будет накапливаться в емкости, а уже оттуда поступать потребителю.

Обратите внимание! Целесообразно использовать электрический водонагреватель постоянно в качестве бойлера косвенного нагрева, и только при необходимости — как самостоятельное устройство. Однозначно ответить, какой бойлер лучше — встроенный или косвенный, — сложно

Это зависит от необходимого количества теплой воды и от условий эксплуатации системы. Во встроенной емкости вода нагревается обычно до 80°C, что способствует отложению осадка и засорению протоков контура ГВС. Поэтому, если в Вашем регионе слишком жесткая вода, лучше установить бойлер косвенного нагрева. В такой системе засорение будет происходить гораздо медленнее

Однозначно ответить, какой бойлер лучше — встроенный или косвенный, — сложно. Это зависит от необходимого количества теплой воды и от условий эксплуатации системы. Во встроенной емкости вода нагревается обычно до 80°C, что способствует отложению осадка и засорению протоков контура ГВС. Поэтому, если в Вашем регионе слишком жесткая вода, лучше установить бойлер косвенного нагрева. В такой системе засорение будет происходить гораздо медленнее.
