Электрическая схема подключения скважинного насоса к автоматике и реле давления

Подключение скважинного насоса без вспомогательного оборудования

Способ подсоединения устройства без дополнительного оборудования допускает его краткосрочную работу под строгим контролем пользователя. Такая схема подключения скважинного насоса объясняет сам принцип запуска агрегата и не может служить эталоном для постоянного применения.

Последовательность действий:

1. Перед сборкой конструкции необходимо проверить работу электродвигателя. Для этого на 10 секунд подсоединить его к сети и убедиться в отсутствии посторонних звуков.
2. Низ обсадной трубы оборудовать фильтром грубой очистки.
3. Через проушины в корпусе с помощью стального троса присоединить механизм к фланцу оголовка.
4. На всасывающий трубопровод с расстоянием 1-7 м от насоса установить обратный клапан.
5. Подсоединить питающий кабель.
6. Аккуратно, без рывков опустить устройство в скважину до касания с грунтом. Затем плавно поднять на высоту 1 м от дна выработки и зафиксировать.
7. Включить прибор в штепсельную розетку, соединенную с шиной заземления дома.

Как выбрать реле

Рассмотрим критерии выбора автоматики управления системой водоснабжения.

РД для работы с погружными и скважинными насосами

Подобные агрегаты требуют монтажа реле защиты от сухого хода с минимальной задержкой (в пределах 30 с). Рабочий ресурс нагнетателя увеличится при наличии плавного пуска. Функция автоматического перезапуска будет совсем не лишней, особенно при заборе воды из малодебитной скважины.

Поверхностные насосы

Для них подбирают защиту от сухого хода с более продолжительной паузой при срабатывании (в пределах 180 с). Приветствуется функция настраиваемой паузы автоматического перезапуска. Не лишним будет измерение перепада давления «Дельта», которой обладают только РДЭ-М (Мастер).

Насосные станции с гидроаккумуляторами

Работая с гидроаккумулятором лучше иметь возможность контролировать время его заполнения. Этой возможностью наделены только РДЭ-М. Регулирование параметров срабатывания защиты от сухого хода будет совсем не лишним, так же, как и регулируемый автоматический перезапуск оборудования. Приветствуется автоматический контроль наличия воздуха в гидроаккумуляторе.Весьма полезна система управления с функцией контроля утечек, реализованная только в РДЭ-М, а также возможность контроля порыва трубопровода.

Выбирая между стрелочным и электронным реле ориентируйтесь на собственное восприятие, т.е. смотрите, какой вариант наиболее удобен для вас. Проще считывать показания с ЖК дисплея, но возможно, кому-то удобнее смотреть показания манометра.

На что обратить внимание

Покупать РД к насосной станции не стоит

Она уже укомплектована автоматикой для поддержания давления в автоматическом режиме.
Заводские настройки, как правило, удовлетворяют параметрам индивидуальных систем водоснабжения: отключение оборудования при достижении давления в системе 2,5 бар, включение – при 1,5 бар, срабатывание защиты от сухого запуска – 0,5 бар.
При покупке следует обратить внимание на такую характеристику прибора, как расчетное количество включений прибора. Чем эта цифра больше, тем дольше прослужит изделие.
Чем больше емкость гидроаккумулятора, тем реже будет запускаться помпа, следовательно, увеличивается его рабочий ресурс.

Устройство и принцип действия реле воды

По своему исполнению реле представляет блок небольших размеров с пружинами максимального и минимального давления, для настройки натяжения которых используют гайки. К пружинам подсоединена мембрана, которая при перепадах давления срабатывает тем или иным образом.

Когда уровень давления достигает минимального значения, происходит ослабление пружины, в случае выхода на максимальный уровень происходит более сильное сжатие. В результате силы, которая прилагается на пружины, происходит размыкание контактов реле, что приводит к выключению или включению насосного оборудования.

Использование в составе системы водопровода такого устройства, как реле, дает возможность поддерживать постоянное давление и требуемый напор воды. Сама работа насосного оборудования осуществляется в автоматическом режиме. Если правильно определить уровни минимального и максимального давления, что можно добиться того, что это устройство будет время от времени отключаться. А это позволяет продлить срок службы реле.

Использование станции с реле

В случае, когда насосная станция используется совместно с реле, то подобная комбинация устройств будет работать в следующем порядке:

• Вначале насос закачивает воду, направляя ее в бак.
• С течением времени наблюдается повышение давления воды, информацию о чем предоставляет манометр.
• В момент, когда давление достигает установленного критического верхнего уровня, включается реле, посредством которого происходит отключение насоса.
• Постепенно вода, который заполнен бак, тратится, что приводит к уменьшению давления. В момент, когда оно опустится до нижнего уровня, реле срабатывает, подав сигнал на включение насоса, после чего цикл повторяется.

Основные параметры работы реле:

• Нижнее давление. В момент, когда происходит замыкание контактов реле, обеспечивающих включение насосного оборудования, бак начинает наполняться водой.
• Верхнее давление. В момент размыкания контактов реле насос прекращает свою работу.
• Диапазон давлений. Под ним понимается разность между нижним и верхним значениями.
• Уровень предельно возможного давления выключения.

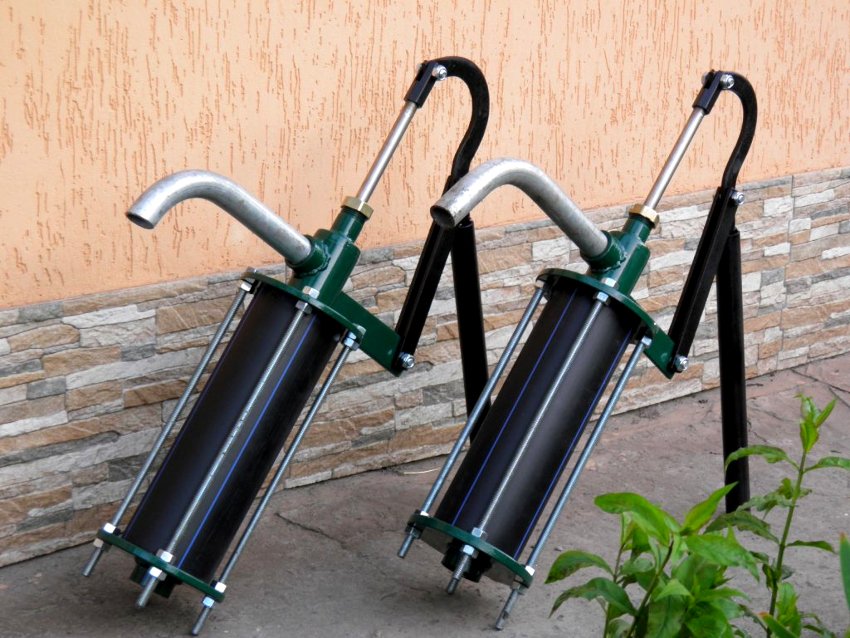

Как сделать водяной насос своими руками в домашних условиях

Дачники – народ неленивый и смекалистый. Потому вопросом, как сделать своими руками насос для воды без электричества, задаются довольно часто. На самом деле, вариантов существует множество, все они вполне реализуемы. Одним из эффективных и наиболее доступных является насос на основе помпового механизма. Именно такой чаще применяют в условиях отсутствия электричества.

Для создания насоса понадобятся следующие элементы и детали:

• труба ПВХ диаметром 5 см;
• труба ППР диаметром 2,4 см;
• два обратных клапана по 0,5 дюйма;
• заглушки и отводы для трубы;
• болты 8 мм с гайками, прокладки резиновые.

Из вышеперечисленных деталей собирается помпа. Главное – обеспечить герметичность конструкции, иначе механизм не заработает. Поршень создает давление в рабочей камере. Под его воздействием вода, проходя через клапаны, подается на вывод

Очень важно, чтобы плотно прилегали прокладки

Статья по теме:

Сложно воспринимается при описании, но на самом деле не вызывает проблем создание своими руками насоса, работающего от солнечной энергии. Принцип действия в некоторой степени напоминает то, как подключают погружной насос к гидроаккумулятору: в выталкивании воды принимает участие газ.

Насос на основе помпового механизма является наиболее доступным для изготовления своими руками

Необходимые комплектующие:

• решетка металлическая;
• груша резиновая;
• баллон с пропан-бутановой смесью.

Решетка заполняется газом и соединяется с грушей. Груша помещается в резервуар, предварительно оборудованный клапанами на вход и на выход. Солнечная энергия расширяет газ, последний выталкивает воздух, обеспечивая перепад давления в емкости с водой.

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее :

Рабочая точка агрегатаЭтот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды

Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров. Типы скважинных насосовЗная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной

Типы скважинных насосовЗная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов :

• Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев. Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа. Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой. Делятся данные устройства на: — центробежные без эжектора, — самовсасывающие с эжектором.
• Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Подключение скважинного насоса без вспомогательного оборудования

Без блока управления, блока автоматики и прочего вспомогательного оборудования кабель электропитания насоса подключается в заранее установленную электрическую розетку с заземляющим контактом.

Заземление скважинного (погружного) насоса обязательно. Для непосредственного подключения заземления используется ГЗШ (главная заземляющая шина) дома, которая в свою очередь соединяется с существующим контуром заземления дома.

Для подвода электропитания к розетке насоса используется электрический кабель с заземляющей жилой. Напряжение питания погружного насоса 220 вольт.

Для электропитания насоса нужно выделить отдельную электрическую группу и защитить эту группу автоматом защиты. Номинал автомата защиты рассчитывается по электрической мощности насоса. Так для насосов до 3 000 Вт нужен автомат защиты на 10 Ампер, для насосов большей мощности понадобится автомат защиты в 16 Ампер.

Важно! Данное подключение нельзя рассматривать, как правильное. Оно лишь показывает общий принцип подключения скважинного насоса. Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи

Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи.

Схема подключения реле давления РД5 и защиты LP/3

Замена автоматического блока защитным реле LP/3 позволяет сократить расходы на обустройство собственной водяной скважины. Монтаж контактора упрощает электрическую схему, не снижая эффективность установки. Низкая стоимость подобного устройства привлекает владельцев автономных источников, компенсируя основной недостаток. Минусом данного варианта является необходимость запускать глубинную помпу вручную после прекращения работы.

Последовательное подключение с реле давления РД5 способствует остановке насоса как при снижении напора, так и при отсутствии воды в системе. Для перезапуска агрегата требуется присутствие владельца, приводящего в действие помповую станцию.

Как установить и подключить скважинный насос

Применение скважинных насосов для домашних нужд и потребностей малого бизнеса достаточно широко. Первое и самое сложное – иметь саму скважину, в которой есть вода

Если же такой источник есть, то следующей, не менее важной задачей, будет подъём из него воды на поверхность. Для этой цели используются скважинные насосы

Подавляющее количество их потенциальных владельцев не всегда знают, как правильно подойти к выбору нужного агрегата

Важно также знать порядок и правила установки и подключения насосного оборудования. В этом помогут некоторые элементарные знания, речь о которых пойдёт ниже

Обратный клапан

Пропускает воду только в одном направлении, из скважины в систему водоснабжения. Элементы клапана – крышка, корпус, пружина, тарельчатый шток с резиновой прокладкой. В колодезных насосах со встроенной автоматикой этот клапан уже есть. Если он не встроен, то его ставят отдельно, сразу за скважинным насосом.

Под напором воды тарелка смещается и пропускает воду в трубу. При обратном движении тарелка упирается в выступы (седло) и герметично закрывает просвет клапана.

Компания Загород рекомендует обратные клапаны ITAP (Италия). Корпус клапана изготовлен из латуни, диск из нейлона, а уплотнение из жесткого каучука NBR. Рабочие температуры – от -20 до 100 градусов Цельсия. Также хорошо себя зарекомендовали клапаны Tiemme, Danfoss, Valtec.

Подключение скважинного насоса к электропитанию через реле давления

Датчик давления имеет гидравлическую и электрическую составляющие. Мембрана в корпусе прибора находится в непосредственном контакте с водной средой и управляет переключающими контактами.

Если сила напора в системе соответствует норме, то соединение автомата замкнуто и насос качает жидкость. При превышении верхней границы установленного диапазона питание прекращается, двигатель останавливается и подача воды происходит из расширительной емкости гидроаккумулятора.

Схема подключения

Для корректной работы прибора, во избежание резких скачков давления в момент включения перекачивающего устройства установку реле производят с помощью штуцера, расположенного за выпускным патрубком расширительной емкости.

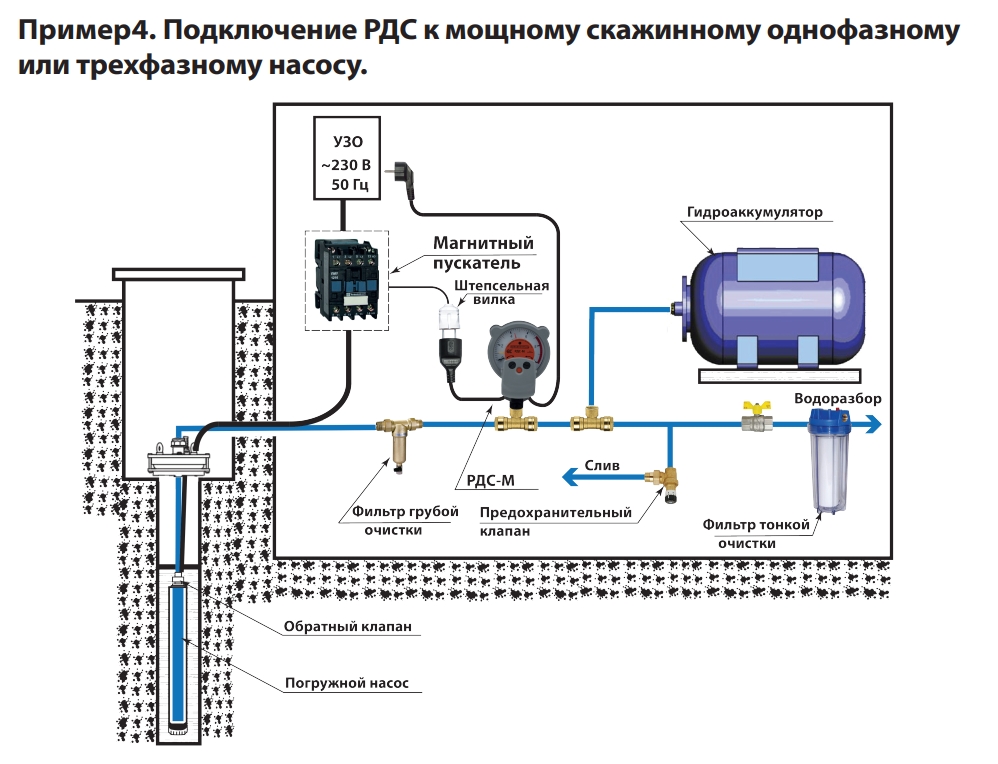

Схема подключение скважинного насоса к электропитанию через реле давления.

Перед устройством должно находиться все дополнительное оборудование:

• обратный и сливной клапан (дренаж);
• запорная арматура;
• фильтрующие картриджи;
• всасывающий трубопровод.

Для подключения электропитания снимают пластиковый корпус. Под крышкой находится 3 контакта: заземление, ввод и клемма подключения насоса. Кабель заводят с тыльной стороны прибора, зачищают концы, подносят к зажимам, закручивают гайки.

Запускают двигатель и проверяют работу прибора. Если заводские настройки соответствуют требованиям, то монтируют крышку и продолжают эксплуатацию агрегата.

Регулировка реле

Необходимость в настройке реле возникает в ситуациях, когда приходится задавать уровни верхнего и нижнего давления в определенных значениях. Скажем, может возникнуть задача по установлению верхнего на уровне 3 атмосфер, а нижнего – 1,7 атмосферы. Сама процедура настройки предусматривает выполнение следующих действий:

• Сначала выполняют подключение насоса к сети и дожидаются момента, когда бак будет заполнен водой, а манометр показывает давление на уровне 3 атмосферы.
• Производится отключение насоса;
• Получив доступ в крышке реле, необходимо начать не спеша крутить малую гайку, не прекращая, до того момента, пока реле не сработает. Если гайка будет крутиться по часовой стрелке, то каждый поворот будет приводить к увеличению давления. При выполнении операции в обратную сторону давление будет падать. Для верхнего уровня выбирается отметка в 3 атмосферы.
• После открытия крана необходимо удалить из бака воду при этом давление по показаниям манометра достигнет отметки 1,7 атмосферы.
• Закрывается кран.
• Вновь обращаемся к крышке реле и начинаем не спеша крутить большую гайку до того момента, пока не надо не сработают контакты. В результате производимых действий будет достигнут нижний уровень 1,7 атмосферы. Причем он должен превышать уровень давления, который поддерживается в баке.

При поддержании высокого давления для включения и низкого для выключения в баке появится достаточное пространство для накачивания его большим объемом воды. Это позволяет избегать частых включений насоса. При этом могут возникнуть сложности, связанные со значительными колебаниями давления при полном баке или пустом. В остальных же ситуациях, когда давление поддерживается в небольшом диапазоне, а насос часто срабатывает для откачивания воды, в баке будет поддерживаться оптимальный уровень давления.

Типы водопроводных насосов

Погружной насос

Все насосы делятся на три типа – погружные, полупогружные и поверхностные. Для поверхностных агрегатов нужно обустраивать отдельное помещение, так как их корпус подвержен воздействию окружающей среды. Зимой оставлять их в холодном помещении нельзя, поэтому требуется утепление. Поверхностные приборы громко шумят в процессе работы, установку проводят подальше от жилых помещений. Среди них есть модели с различными техническими характеристиками, в том числе насосные станции, способные обеспечить водой частный двухэтажный дом. Недостаток заключается в небольшой глубине, ниже которой станция воду не поднимет, или будет работать на предельной мощности, что снижает срок ее службы. Водозабор осуществляется посредством погружной трубы с фильтром на конце, чтобы твердые частицы не попадали в корпус. До начала работы трубу необходимо заполнить водой, потому что насос не включится.

Наибольшим спросом пользуются погружные насосы. Преимущества:

• Достают воду с любой глубины, в том числе из артезианских скважин до 80 метров.
• Не перегреваются, так как постоянно находятся в холодной среде. Это увеличивает ресурс работы.
• Можно подобрать оборудование любого диаметра, даже для самой узкой скважины.
• Оборудованы системой защиты, если вдруг в летнее время грунтовые воды уходят ниже. Обычно хозяева замечают неполадки, когда мотор не включается. Тогда приходится опускать агрегат ниже.
• Корпус изготовлен из прочных материалов, устойчивых к коррозии. Детали герметично соединены.

Из минусов:

• Чтобы отремонтировать погружное оборудование, всю систему необходимо демонтировать.
• Возможность обрыва троса в процессе эксплуатации. В таком случае агрегат тонет.
• Дешевые погружные насосы подвержены образованию ржавчины.

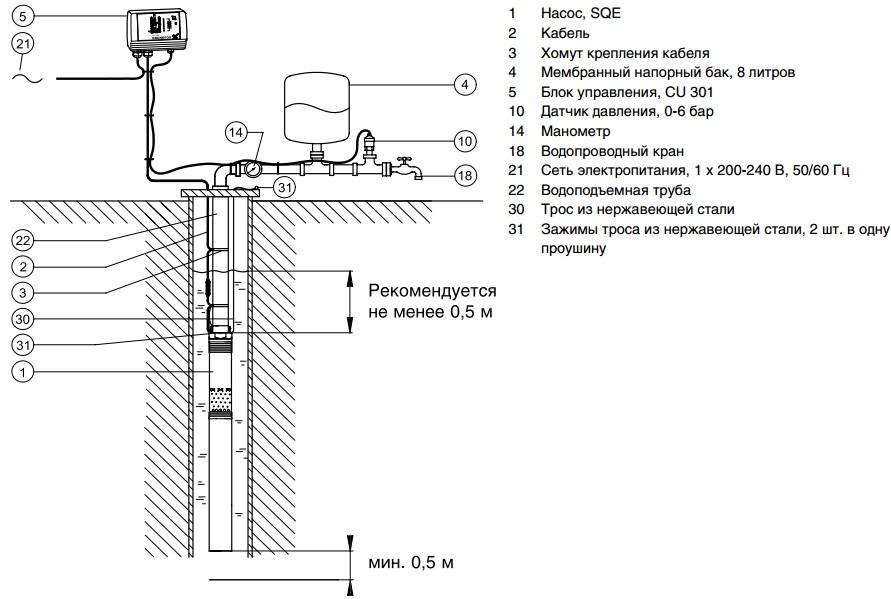

Схема для погружного скважинного насоса

Чтобы подключить насос к скважине на даче, сначала выбирают водозабор: открытый природный водоем, колодец или бурят водяную скважину. При этом учитывают глубину нахождения горизонтальной жидкости. До 8 м — гидроагрегат закрепляют поверхностно, глубже — опускают в пробуренное отверстие. С учетом глубины погружения, размера диаметра бурки применяют аппарат цилиндрической формы меньшего диаметра.

Подключение погружного насоса своими руками состоит из 3 этапов:

1. Выбор по техническим характеристикам модели помпы.
2. Прикрепление троса с электрокабелем автоматики, подъемной трубой.
3. Закрепление оголовка на корпусе гидроаппарата.

Предпочтение отдают винтовым, центробежным конструкциям, их преимущества:

• дешевизна, стойкость к напору;
• присоединение дополнительных помп;
• синхронная работа с автоматикой;
• производительность — высокий КПД с нужным напором.

Глубинный насос для скважины производитель сопровождает таблицей, графиками, которые показывают соотношение напора и литража жидкости на выходе. Если она поднимается с глубины 80 м, согласно таблице, водопроводная сеть получает 30 л. При закачке учитывается прохождение воды по горизонтальному шлейфу: 5 м горизонта соответствуют 1 м высоты напора.

Для погружения водяного аппарата и удержания в скважине применяется стальной трос, который пропускают через 2 верхних отверстия оголовка корпуса. Закрепляют пластиковыми хомутами параллельно электрическому кабелю, водоподъемной полипропиленовой трубе. Труба соединяется внизу разборной латунной, пластмассовой муфтой.

Подключение электрической части

Важно не только провести подключение самого устройства к трубе и остальным элементам системы, но и обеспечить правильное питание электрического двигателя. При рассмотрении особенностей подключения электрической части отметим следующие моменты:

Большая часть насосов, предназначенных для установки в бытовых условиях, подключается к обычной системе электропитания. Этот момент определяет упрощение монтажных работ. Защита от перегрузки и короткого замыкания представлено стандартным блоком предохранителей

Главное уделить внимание тому, чтобы сеть была рассчитана на существенное увеличение нагрузки. Так большинство моделей имеет мощность в пределе нескольких киловатт.
В продаже есть также и модели, которые могут подключаться к трехфазной сети напрямую

В данном случае сама сеть может иметь систему защиты от перегрузки или короткого замыкания, иди данный блок создается отдельно.

Подключение к электрической сети зачастую представлено соединением розетку и вилки от насоса. Перед тем как проводить подключение следует ознакомиться с рекомендациями по монтажу и эксплуатации. Приведенная производителем информация позволит избежать самых различных проблем.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Общие сведения

Принцип действия блока автоматики для насоса регулирования давления

Электронасос запускается посредством блока автоматики каждые 23-27 секунд после подключения к питанию (сети). Дальнейшие запуски происходят при появлении стартового давления, которое доступно после открытия крана. Если сравнивать с системой реле «давление-бак», остановка электрического насоса не зависит от давления в системе, а определяется снижением потока до минимально допустимого значения. Как только блок автоматики для насоса определяет это условие, он останавливает электрический насос с интервалом 5-12 секунд, хронометрирование направлено на уменьшение частоты срабатывания насоса при низком потоке.

Монтаж

1. Можно вмонтировать манометр на любой из двух сторон блока автоматики с помощью крепежных винтов и кольцевого уплотнения. Когда вы выберете удобное расположение манометра, заглушите отверстие с противоположной стороны винтом без уплотнения. Далее устанавливаем бак автоматики строго вертикально в любой точке, которая расположена между насосной подачей и точкой водоразбора (то есть краном) так, чтобы наружная резьба была соединена с направлением выхода воды из насоса, а выходное боковое отверстие соответствовало направлению воды в трубопроводе. После всех манипуляций удостоверьтесь в том, что гидравлические соединения герметичны. При использовании электрического насоса с допустимым давлением выше 10-ти бар, установите редуктор давления на входе в блок.
2. При подключении электрического соединения обязательно сделать все по схеме, которая приведена на монтажной плате (точнее, на кожухе). Если вы будете использовать блок автоматики с однофазным или трехфазным электрическим насосом, коммутирующий ток которых будет выше 10 Ампер, следует использовать электромагнитный опускатель.

По заводским настройкам стартовое давление будет срабатывать при давлении в 1,5 атм., что оптимально во многих случаях использования. Это значение вы можете изменить при помощи регулировочного винта, который находится на верхней части блока и маркирован как «+» и «–». После торирования закройте реле крышкой и вкрутите винты обратно.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

• трубопровод от источника забора воды,
• реле,
• манометр,
• трубопровод, подающий воду в дом,
• собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Схема подключения реле давления воды к погружному насосу

Для обоих вариантов справедливы следующие рекомендации:

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
• Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
• Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Разновидности насосов для скважин и их функции

Насосы для подачи могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности. Принцип работы устройства и его монтаж заключается в следующем:

• Его основными элементами являются рабочие колеса, установленные на один вал.
• Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
• После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
• Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

• Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
• Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
• Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

• Подавать грунтовые воды в частные дома и коттеджи.
• Участвовать в организации оросительных систем.
• Перекачивать жидкость в резервуары и емкости.
• Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

• Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
• Мощность источника электроэнергии. изготавливаются одно- и трехфазные.
• Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
• Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные. Такие агрегаты имеют некоторые преимущества перед остальными:

• Большая глубина водозабора, которая недоступна для насосов любого другого типа.
• Легкость монтажа.
• Отсутствие трущихся частей.
• Низкий уровень шума.
• Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Нарушение технологии монтажа или использование плохих материалов может привести к:

• Обрыву насоса.
• Преждевременному его выходу со строя.
• При демонтаже невозможность поднятия насоса.

Подключение

Для подключения скважинного насоса вам понадобятся следующие комплектующие:

• гидробак соответствующей вместительности;
• реле давления, подходящее под выбранный тип гидробака;
• переходная дюймовая муфта-американка;
• муфта с цанговым зажимом;
• латунный переходник;
• герметизирующая лента;
• фитинги;
• пластиковые водопроводные трубы.

Для удобства подключения автоматики к скважинному насосу недалеко от скважины оборудуется приямок из бетонных колец или монтируется кессон. Причём их дно должно быть ниже уровня промерзания почвы. Работы по сборке цепи управления насосным оборудованием удобней проводить не в кессоне или приямке, а на поверхности. После сборки вся система опускается на дно приямка (кессона), где она подключается к насосу. Работы по сборке автоматики выполняются в такой последовательности:

1. Сначала выполняется обвязка гидроаккумулятора. Для герметизации всех соединений используется ФУМ-лента.
2. Затем к гидроаккумулятору подключается реле давления. При этом подключение выполняется не напрямую, а через переходник американку. Это позволяет при необходимости легко демонтировать изделие, а также упрощает операции по настройке и подключению. Для герметизации соединения реле с обвязкой используется специальная прокладка.

3. Чтобы к отводу, идущему от реле давления, подключить водопровод, необходимо сделать сборное колено. Оно паяется из отрезка пластиковой трубы и фитинга. На конце трубы из пластика припаивается муфта с резьбой МРН. Она должна быть герметично присоединена к отводу от реле.

Что касается самого насосного оборудования, то его установка проходит в такой последовательности:

1. Перед узлом, где монтируется реле давления с гидроаккумулятором, обязательно устанавливается фильтр грубой очистки. Такой же фильтр желательно установить на отрезке трубопровода, идущего от гидроаккумулятора до входа в дом. Однако делать это не обязательно.
2. Последовательность подключения проводов можно посмотреть на электрической схеме насосного оборудования. Длина водопогружного кабеля с надёжным заземлением, обеспечивающего питание насоса, определяется с учётом динамического уровня погружения насосного агрегата плюс протяжённость от скважины до места установки пульта управления.
3. Кабель припаивается к насосному оборудованию, а изоляция выполняется при помощи термоусадочной гидромуфты.
4. Насос подключается к трубе подачи воды через бочонок, обратный клапан и фитинг.
5. Насосное оборудование на стальном тросе подвешивается в скважине так, чтобы агрегат не приближался к дну гидротехнического сооружение более чем на 1 м.
6. На скважину монтируется оголовок.

Настройка реле

Приступая к монтажу насосной станции, очень важно тщательно выполнить такую операцию, как настройка реле. Соблюдение всех требований позволяет обеспечить наиболее эффективную работу системы водоснабжения, а вдобавок к этому снизить вероятность поломки для всех устройств, входящих в состав системы

Нюансы настройки

Согласно схеме, первое, что необходимо сделать – определить давление, поддерживаемое в баке в первые минуты работы насосной станции. Чаще всего производитель выбирает в качестве оптимального показателя уровень 15 атмосферы и 2,5 атмосферы для включения и отключения соответственно. Производить подобную проверку следует только при отсутствии воды в баке и, убедившись, что насосная станция обесточена. Желательно при этом пользоваться автомобильным механическим манометром.

Для этого его следует поместить в стальной корпус, где можно добиться более высокой точности измерений. Подобный метод проверки более предпочтителен, нежели применение электронных или пластиковых манометров. Следует иметь в виду, что показания могут искажаться под воздействием нескольких факторов:

• температура воздуха в помещении;
• уровень зарядки батареи.

Необходимо обращать внимание на то, чтобы предел шкалы манометра был минимальным. Дело в том, что, если шкала, скажем, рассчитана на 50 атмосфер, то с помощью такого прибора сложно будет получить точные данные при измерении одной атмосферы

Определить давление бака можно только после совершения определенных действий. Сперва откручивается колпачок, который закрывает золотник. Далее необходимо подсоединить манометр, зарегистрировать показания, выдаваемые его шкалой. Впоследствии нужно время от времени проводить сверку давления воздуха. Эта процедура позволит получить точные данные при условии, что бак не содержит воду, насос обесточен, а краны находятся в открытом состоянии.

Также можно поступить иначе. Для этого достаточно контролировать давление отключения насоса. В случае его увеличения можно сделать вывод, что давление воздуха в баке начинает падать. Причем минимальный уровень этого параметра указывает на наличие большего пространства для наполнения бака водой. Однако разница давления между состояниями, когда бак полностью заполнен и не содержит воды, довольно значительная. Здесь на первое место выходят предпочтения потребителя.

После того как будет установлен предпочтительный режим работы, необходимо настроить его путем удаления лишнего воздуха либо подкачивания. Следует помнить о том, что уменьшение давления до уровня менее 1 атмосферы и доведение до сверхвысокого значения может привести к негативным последствиям. Если воздуха окажется слишком мало, резиновый резервуар, который содержит воду внутри бака, будет контактировать со стенками и постепенно начнет стираться. Если же воздуха окажется чересчур много, то не будет возможности заполнить бак большим количеством воды, так как значительная часть объема бака будет заполнена воздухом.

Вывод и полезные советы

Использование правильно подключенного по схеме скважинного насоса подачи воды к потребителям, блоку автоматического управления содействует рациональному забору, расходу жидкости, экономии природных водных ресурсов. Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.
