Устройство газового редуктора: Виды и Обзор

Пару слов об устройстве редуктора ГБО

Понятие сути редукторных систем, которыми оснащается газовое оборудование, лежит через рассмотрение его общей концепции. Всем известно, что газ, представленный пропаном или метаном, находится в баллоне ГБО под большим давлением и в сжиженном состоянии. В стандартном виде подача такого топлива в камеры ДВС не представляется возможной, ибо для его работы нужно приготовить топливно-воздушную смесь. Именно приготовлением последней занимается типовой редуктор ГБО.

Отметим, что газовое оборудование не всех поколений оснащается редукторными системами. Так, к примеру, два последних поколения ГБО под номерами 5 и 6 не имеют данной аппаратуры, ибо поставка газа в них предусмотрена сжиженная. Однако на газобаллонном оборудовании 1-4 поколения редуктор является неотъемлемой частью системы. Во многом правильное функционирование газовых установок зависит от стабильной работы и настройки редукторной аппаратуры, о чём не стоит забывать.

Конструкционно, газовые редукторы ГБО любого поколения – это узлы-испарители, которые преобразуют сжиженный пропан или метан в испарённый газ, уже отправляемый во впускной тракт для смешивания с воздухом, а затем в камеры сгорания мотора. Устройство узла предполагает систему из нескольких последовательно располагающихся камер, разделённых между собой клапанами. Принципы работы редуктора ГБО 2-4 и частичного первого поколения заключаются в следующем:

• Газ в сжиженном формате подаётся до впускного тракта редуктора, называемого разгрузочным клапаном;
• Последний производит дозировку и грамотное распределение топлива, что осуществляется либо механическим путём (на вакуумных редукторах), либо электронным (на редукторах с электромагнитными клапанами и блоком их управления);
• После этого осуществляется испарение газа, и он поступает непосредственно в двигатель через его коллектор, где и смешивается с воздухом.

В любом режиме работы двигателя ему требуется не сжиженный газ, а топливно-воздушная смесь, готовящаяся в отмеченном выше порядке посредством испарения. Для осуществления последнего используются специальные испарительные элементы и их камеры. В зависимости от того, через какое количество камер проходит газ до момента полного испарения, выделяют одноступенчатые, двухступенчатые и трёхступенчатые редукторы ГБО. Вне зависимости от способа организации испарения в его процессе неизменно меняется давление в камерах, как правило, в меньшую сторону. На сегодняшний день наибольшую популярность имеют редукторные системы с двумя испарительными камерами, которые используются на ГБО от Ловато, ГБО на метане и аппаратуре фирмы «Томассето».

Устройство редуктора, в целом, совершенно одинаково и на аппаратуре второго поколения, и на оборудовании четвёртого. При этом совершенно без разницы, пропановое ГБО используется на автомобиле или метановое. То есть, «карбюратор» любой газовой аппаратуры – совершенно одинаковый узел на всех её формациях, естественно, предполагающих использование данного узла.

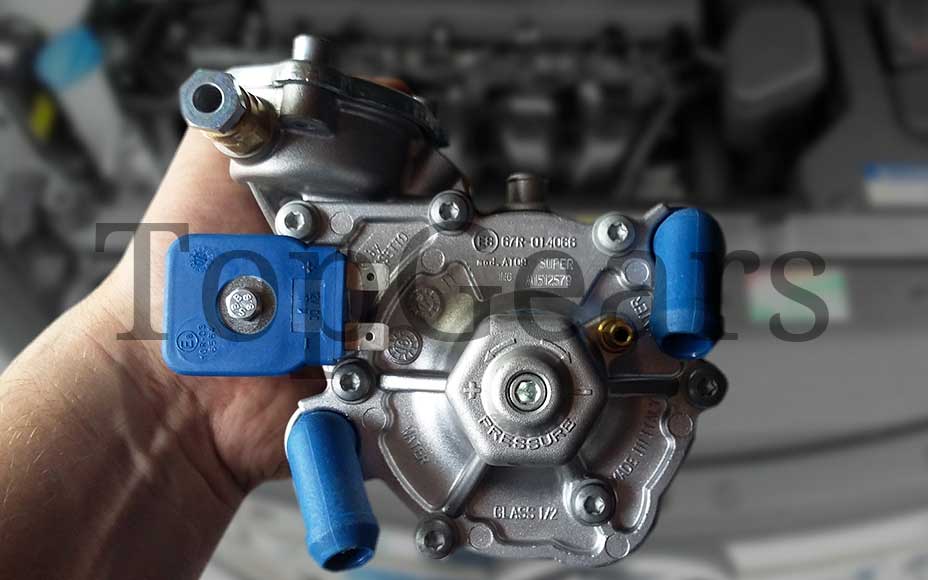

Обзор моделей редукторов Ловато

Lovato — старейшая компания, специализирующая на выпуске ГБО. Это семейная итальянская фирма, которая взяла на вооружение принцип «бережливого производства», когда каждая деталь делается с минимумом потерь, с высочайшим качеством и исключает появление брака. Именно поэтому цена на редуктор ГБО Ловато может быть ниже аналогов, но выше по качественным характеристикам. Разъемы диагностического кабеля к ГБО Ловато являются универсальными, ремкомплекты газового редуктора Ловато можно приобрести в любом городе.

Модельный ряд редукторов данной фирмы представлен следующей продукцией для двигателей с инжекторами и карбюраторами, для разных температурных режимов.

Современные редукторы для пропановых ГБО

Современные редукторы для пропановых ГБО от Ловато — по компактности и надежности практически нет аналогов. Устройства находятся в ряду самых востребованных:

1. Lpg/gpl редуктор Lovato rgj-2L. ставят на авто с 4-мя цилиндрами, для пропановых систем. Подключают в газобаллонные комплекты четвёртого поколения, и даже в системы 5-й генерации. Обладает наилучшими по своему классу характеристиками по стабильному уровню давления газового топлива. Это один из видов одноступенчатого прибора. Редуктор ГБО 4 поколения Lovato оснащён электромагнитным клапаном и устройством для очищения газовой смеси при пониженной температуре. Встроен температурный датчик RGJ 421053. По габаритам очень компактный. Замена ремкомплекта не составит труда.
2. Lovato Easy Fast RGJ uhp сделан специально для мощных 6-8 цилиндровых авто. Конструкторы позаботились о том, чтобы использовать его в условиях холодных зим. Упор в конструкции прибора Lovato Easy фаст RGJ hp сделан на мощностные характеристики и хороший теплообмен. Оснащён электромагнитным клапаном и большим газовым фильтром. По габаритам также достаточно массивный. Дорабатывать ничего не требуется, справляется со своими функциями самостоятельно.
3. Lovato RGJ-rgj-2l DD великолепно работает зимой, при плохом качестве газа, предназначен для моторов до 100 квт. Автомобильный редуктор одноступенчатой конструкции, имеет двойную мембрану (собственная разработка Lovato) для систем с последовательным впрыском пропан-бутановой смеси. Имеет электромагнитный клапан и увеличенный фильтр.

Для метановых ГБО

Продукция Ловато для метановых ГБО производится строго в соответствии с европейскими нормами и Российским Техническим регламентом:

1. Редуктор RMJ с двухступенчатой схемой для подключения в моторы с последовательным впрыском метана. Между первым и вторым барьером понижения давления имеется электронный клапан, а также входной фильтр. Давление метана выравнивается посредством декомпрессии двигателя.
2. Lovato RMJ-3.2S — для метановых ГБО и двигателей с последовательным впрыском. Имеет электрический запорный клапан с фильтром, а также манометром, показывающим, сколько метана осталось в баллоне. Автоматически выравнивает давление газа.

Электронные редукторы Lovato 2-го поколения

Особой востребованностью у российских автовладельцев пользуются редукторы Ловато 2-го поколения. Это надёжные устройства, которые могут прослужить без переборки до 2-3 лет. Переборка газового редуктора Ловато, как правило, требуется по причине некачественного топлива. С применением ремкомплекта редуктора Ловато и пары ключей, это возможно выполнить самостоятельно:

1. Редуктор ГБО 2 поколения Ловато RGV090 считается классическим пропановым двухступенчатым редуктором для карбюраторных двигателей. Основные механизмы — электрический стартер и редукторный винт для регулировки. Давление газового топлива регулируется вакуумом. Проверенный временем надёжный прибор для первой и второй генераций ГБО.
2. Газовый редуктор Ловато 2 поколения RGE220 предназначен для подключения к карбюраторным и инжекторным автомобилям. Состоит из электромагнитного клапана, регулировочного винта. Высочайшее качество обеспечивает плавный ход авто на газу.
3. Вакуумный редуктор Ловато RGV140 выбирают для автомашин 190 л. с. с карбюраторами. Вакуумная мембрана не пропускает газ при незапланированной остановке мотора, как реакция на изменение давления во впускном коллекторе.
4. Lovato RGE090 в корпусе из литого алюминия работает с карбюраторными и инжекторными двигателями мощностью до 122 л.с. Блокировку выхода газовой смеси при аварийной остановке двигателя осуществляют переключателем вида горючего с соответствующей функцией (приобретается отдельно).

Классификация в зависимости от сферы применения

В зависимости от сферы применения редукторы под газовый баллон разделяются на несколько видов:

• Бытовые нерегулируемые.
• Универсальные регулируемые
• Профессиональные.

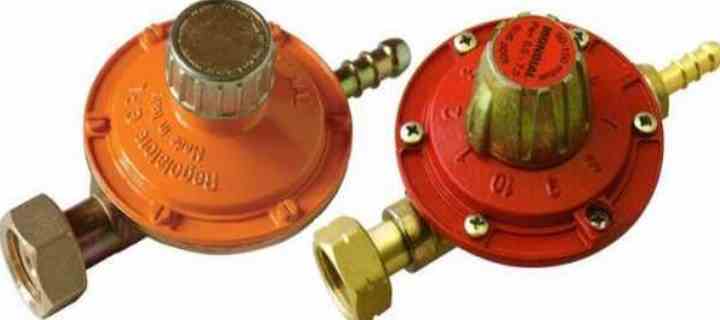

Бытовые нерегулируемые

К этому виду относятся самые простые редукторы, применяемые в бытовом газоснабжении домовладений и в походных условиях. Вместе с бытовыми газовыми баллонами устанавливают редукторы РДСГ. Они имеют простейшую конструкцию, позволяющую использовать газ только в бытовых плитах и отличаются дешевизной и надежностью. Редуктор лягушка для газового баллона, или РДСГ-1 используется вместе с емкостями от 12 до -50 литров.

Бытовые нерегулируемые

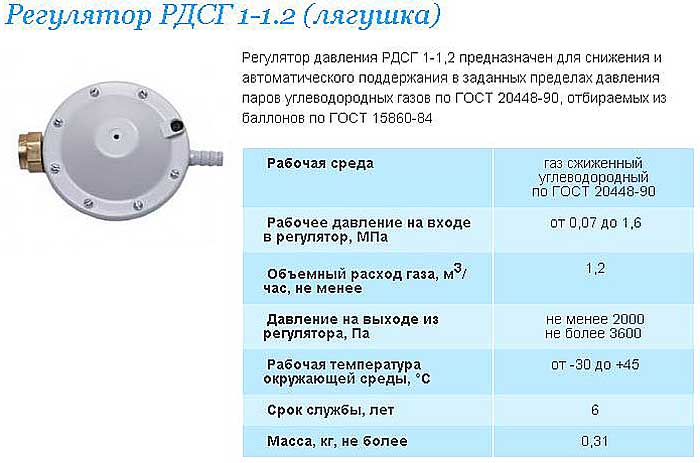

Для пятилитровых газовых баллонов, популярных у дачников, туристов и охотников, используют модель РДСГ-2 Балтика. Редуктор Балтика надевается на ниппель газового баллона сверху и фиксируется в резиновом уплотнении специальным зажимом. Редукторы настроены на рабочее давление 0,3 МПа и пропускную способность 1,2 м3/час

Универсальные регулируемые

Этот класс редукторов отличается более сложной конструкцией и более широкими возможностями. Их уже можно применять как для бытового газоснабжения, так и для производства работ в домашней мастерской. Эти редукторы имеют обязательно резьбовое присоединение к газовому баллону, надежно фиксирующее устройство.

Универсальный регулируемый для пропана с манометром

Они также снабжены манометром и регулировочным винтом, позволяющим менять рабочее давление от 0 до 0,3 МПа, в зависимости от потребностей подключенного к ним устройства–потребителя газа. Эти устройства также имеют большую, чем у бытовых, пропускную способность — до 5 м3/час

Профессиональные

Этот класс характеризуется применением более износостойких материалов и лучшее качество сборки и регулировки. Также шире и параметры регулировок рабочего давления – от 0,4 до 1,6 МПа.

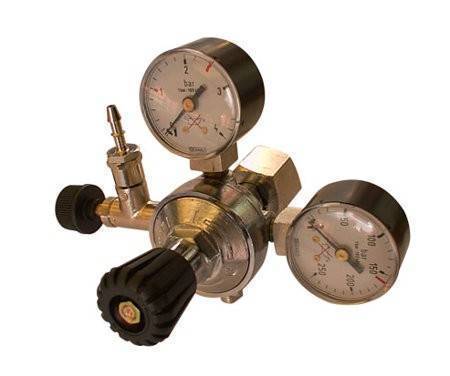

Профессиональный редуктор с двумя манометрами

Некоторые модели снабжены двумя манометрами — для входного и рабочего давления соответственно.

Конструкция арматуры

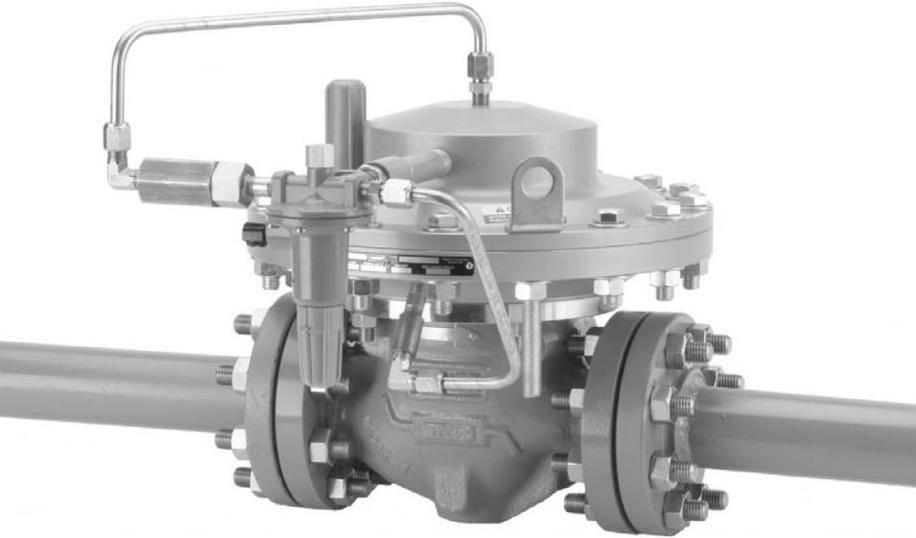

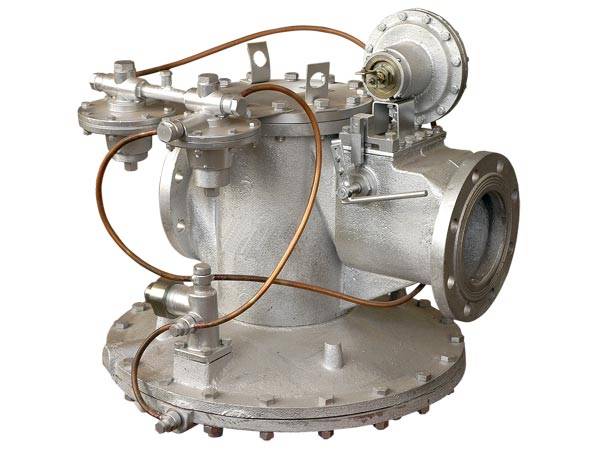

К основным элементам регуляторов этого типа относятся затворы, которые применяются в разных видах. Например, данная арматура может быть клапанной, диафрагменной, шланговой и дисковой. Существуют в некотором роде комбинированные регуляторы газового давления, в конструкции которых используются седельные и клапанные затворы. К преимуществам таких устройств специалисты относят высокую герметичность системы уплотнения. Для трубопроводов с высокой пропускной способностью используют двухседельные затворы, у которых площадь проходного сечения больше, чем у других регуляторов. На крупных станциях также получили распространение заслоночные затворы. Они срабатывают в два этапа и требуют использования внешних источников энергии, но зато отличаются надежностью при контроле больших объемов газового расхода.

В качестве чувствительного органа применяют мембраны. Некоторые системы предполагают их использование и как приводных устройств. Сама мембрана может быть гофрированной или плоской, но в обоих случаях жесткость и способность выдерживать различные нагрузки варьируется в широких диапазонах.

В соответствии с техническими нормативами, устройство газовых регуляторов давления с запорными и контролирующими элементами должно соответствовать следующим требованиям:

• Нечувствительная зона работы в своем значении не должна превышать 2,5% относительно уровня максимального выходного давления.
• Зона пропорциональности в случае с баллонными и комбинированными регуляторами также не должна быть выше 20% относительно верхнего предела давления на выходе.
• В условиях резких перепадов давления в контуре время технического перехода регулирования не должно быть выше 1 мин.

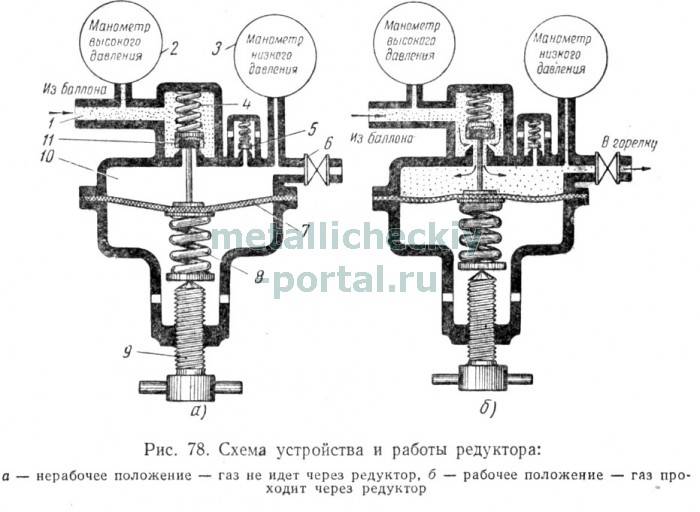

Что собой представляет пропановый редуктор

Устройство всех пропановых редукторов весьма схоже. Все они имеют:

• Герметичный корпус, сделанный из алюминия, латуни или пластмассы.
• Входной патрубок для подключения к баллону.
• Выходной патрубок для соединения с потребителем.
• Камеры высокого и низкого давления.
• Гибкая мембрана.
• Клапан и шток.
• Возвратная пружина.
• Рабочая пружина.

В профессиональных газовых редукторах в конструкцию добавляются манометр, регулирующий винт или маховик, резьбовое соединение подводящего патрубка. Корпус редуктора имеет цилиндрическую форму, что обусловлено использованием круглой мембраны, прогибающейся внутри камеры рабочего давления. Подводящий и отводящий патрубки выступают из корпуса.

Что еще следует знать при работе с редуктором

Как известно, из школьного курса химии, кислород – это сильнейший окислитель и поэтому работа с ним должны выполняться в строгом соответствии с требованиями правил безопасности и охраны труда. В частности, нельзя допускать контакта кислорода и масел, результатом такого контакта станет взрыв.

Часто газ привозят на рабочие места в баллонах, давление в которых составляет 14,7 МПа. Поэтому при обращении с ними необходимо соблюдать определенные правила безопасности. Кроме того, что баллон нельзя ронять, ударять по нему, хранить от огня и пр. Кислородный редуктор, установленный на нем, должен быть закрыт прочным кожухом.

Применение оборудования для разных типов газа

По виду редуцируемого газа редукторы делятся на следующие типы:

• ацетиленовые;
• водородные;
• кислородные;
• пропан-бутановые;
• метановые.

На рисунке показаны разные виды редукторов

Вместе с тем, все варианты можно условно разделить на устройства для горючих и негорючих газов. Баллоны с горючей газовой смесью имеют левую резьбу, тогда как емкости для инертных газов и кислорода оснащены правой резьбой. Это сделано для того, чтобы предотвратить случайное присоединение редуцирующего элемента, предназначенного, например, для метана, к баллону с кислородом. Кстати, больше информации об автономной газификации Вы найдете в этом разделе.

Для сжиженных углеводородных газов устройство газовых редукторов может иметь одну конструктивную особенность. С целью предотвращения замерзания газа на выходе, корпус приспособления выполняется с развитым оребрением.

На долговечность работы редуктора большое значение оказывает качество газа. Поэтому заправку резервуаров необходимо осуществлять у надежных компаний, таких как «Промтехгаз», где помимо хорошего обслуживания можно получить профессиональную консультацию по работе с любым газовым оборудованием.

Источник

Обслуживание и ремонт газового редуктора

При выполнении технического обслуживания сливают отстой и конденсат. При ремонте регулятор полностью разбирают и заменяют расходные материалы на ремкомплект. Последовательность выполнения операций:

• регулятор отмывают от грязи и извлекают;
• разбирают и промывают все элементы;
• осматривают компоненты регулятора на наличие дефектов или повреждений;
• производят замену неисправных частей и сборку в обратной последовательности.

После разборки редуктора необходимо выполнить его настройку. Регулировку и проверку герметичности производят путем подачи воздуха на вход первой ступени под давлением 0,6-1,2 МПа.

Последовательность настройки:

1. Регулируют давление в первой ступени устройства в пределах1,8-2 атм.
2. Проверяют плотность запирания первой и второй ступени. При наличии утечек притирают опорные поверхности.
3. Регулируют давление второй ступени на 0,5-0,7 атм.

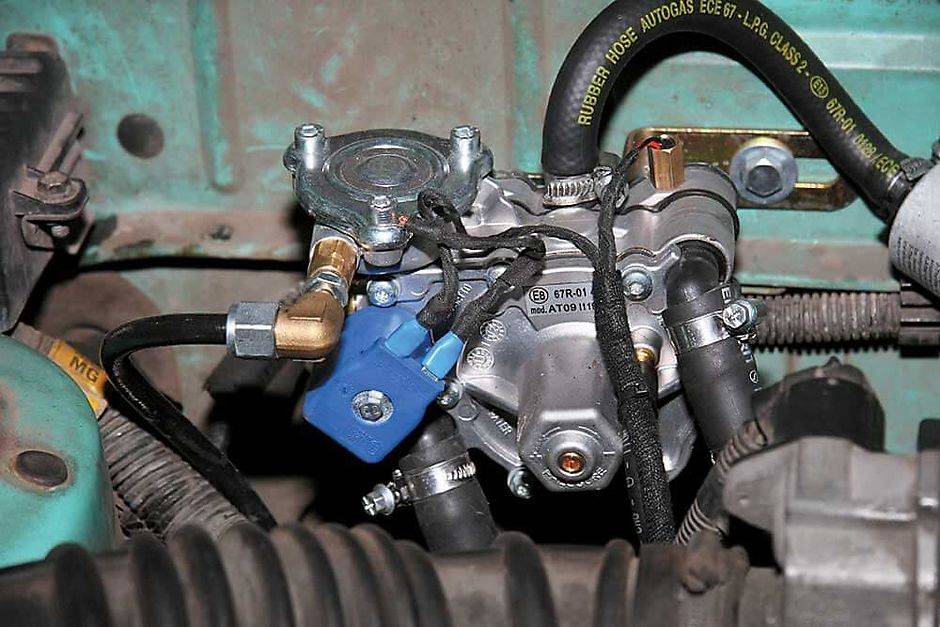

4. Устанавливают редуктор на место в подкапотном пространстве автомобиля и подключают газовую магистраль.
5. Испытывают подключения на отсутствие утечек под давлением 16 атм.

Какой редуктор установить, решает водитель. В любом случае оборудование должно быть высокого качества и соответствовать параметрам автомобиля, а установку системы следует поручить профессионалам.

Характеристика и назначение

Редуктор для сварочных агрегатов – это приспособление, которое предназначается для понижения давления технической смеси при выходе из баллона. Приходящий в него газ пребывает под непрерывным наибольшим избыточным давлением, не зависящем от давления в самом баллоне. Приборы для снижения давления подсоединяют к баллону посредством накидной гайки («американки»).

Каждый прибор имеет в своей структуре клапан для защиты полости низкого давления аппарата от чрезмерного роста давления на выходе редуктора, который смонтирован в корпусе прибора.

В сущности, редуктор – это устройство, управляющее давлением сварочной смеси. Он непременно включается в комплектацию снаряжения для сварочного полуавтоматического агрегата, применяющего технологию сварки с применением газов для защиты свариваемого участка.

Принцип действия прибора снижения давления обусловливается его характеристиками. У приборов прямого действия характеристика падающая; другими словами, наибольшее избыточное давление сообразно расходу газовой смеси из баллона несколько падает.

У приборов обратного действия характеристика возрастающая; иначе говоря, со снижением давления газа в баллоне наибольшее избыточное давление увеличивается. Редукторы разнятся по структуре, принцип функционирования и базовые составные части идентичны для всех приборов.

Как прочистить редуктор ГБО?

Использовать новый ремкомплект для данного оборудования рекомендуется через каждые 70-80 тыс.км пробега. Но в случае интенсивной эксплуатации автотранспортного средства, заправки некачественным газом и несвоевременной замены фильтров, эта процедура может потребоваться внепланово.

На необходимость ремонта редуктора указывает нестабильная работа ДВС на холостом ходу (ХХ), повышенный расход топлива, медленная реакция двигателя на педаль газа и заглохание. Чистка агрегата выполняется в следующей последовательности:

Перекройте подачу газа на баллоне и спустите его остатки в системе. Для этого включите двигатель и дождитесь, пока авто перейдет на питание бензином.

Ослабьте крепежи на хомутах, открутите болт крепления и отсоедините устройство от газовой магистрали.

На снятом редукторе открутите болты, фиксирующие крышку первой редукционной ступени, а также извлеките регулировочный винт. Выкручивать крепежные элементы стоит равномерно, придерживая верхнюю деталь, так как внутри находится довольно сильная пружина.

Плавно снимите крышку первой ступени, отложите пружину и выньте штуцеры водяных патрубков.

Стяните мембрану с коромысла. Если она стала жесткой, необходимо заменить ее новым изделием из ремкомплекта. Старая мембрана может оказаться практически припаянной к корпусу. В этом случае вам придется немало повозиться, чтобы полностью от нее избавиться.

Открутите болты с другой стороны редуктора и аккуратно снимите крышку.

Проверьте состояние второй мембраны. Если она повредилась во время снятия крышки или пришла в негодность из-за выработанного рабочего ресурса, ее также придется заменить новой запчастью.

Выкрутите пару винтов внутри редуктора, фиксирующих клапан. После этого подденьте его плоской отверткой и выньте.

Снимите второй клапан по аналогичному принципу.

Отмойте все детали редуктора от отложений и налета, используя средство для очистки карбюратора или растворитель. Протрите все детали до чистоты.

Соберите редуктор в обратной последовательности, используя запчасти из ремкомплекта.

Установите аппарат, откройте подачу газа и проверьте комплектующие на герметичность. Для этого, заведите двигатель на газу и намочите мыльным раствором места соединений редуктора. При наличии утечки там образуются пузыри.

Убедившись, что газ не просачивается, проведите тест-драйв автомобиля. Чтобы минимизировать вероятность преждевременного износа редуктора, рекомендуется через каждые пару тысяч километров пробега сливать из него конденсат. Для этого, прогрев двигатель и перекрыв подачу газа, открутите специальный болт внизу редуктора. Предварительно поставьте под низ небольшую емкость, чтобы конденсат слился не на пол.

Пару слов об устройстве редуктора ГБО

Понятие сути редукторных систем, которыми оснащается газовое оборудование, лежит через рассмотрение его общей концепции. Всем известно, что газ, представленный пропаном или метаном, находится в баллоне ГБО под большим давлением и в сжиженном состоянии. В стандартном виде подача такого топлива в камеры ДВС не представляется возможной, ибо для его работы нужно приготовить топливно-воздушную смесь. Именно приготовлением последней занимается типовой редуктор ГБО.

Отметим, что газовое оборудование не всех поколений оснащается редукторными системами. Так, к примеру, два последних поколения ГБО под номерами 5 и 6 не имеют данной аппаратуры, ибо поставка газа в них предусмотрена сжиженная. Однако на газобаллонном оборудовании 1-4 поколения редуктор является неотъемлемой частью системы. Во многом правильное функционирование газовых установок зависит от стабильной работы и настройки редукторной аппаратуры, о чём не стоит забывать.

Конструкционно, газовые редукторы ГБО любого поколения – это узлы-испарители, которые преобразуют сжиженный пропан или метан в испарённый газ, уже отправляемый во впускной тракт для смешивания с воздухом, а затем в камеры сгорания мотора. Устройство узла предполагает систему из нескольких последовательно располагающихся камер, разделённых между собой клапанами. Принципы работы редуктора ГБО 2-4 и частичного первого поколения заключаются в следующем:

• Газ в сжиженном формате подаётся до впускного тракта редуктора, называемого разгрузочным клапаном;
• Последний производит дозировку и грамотное распределение топлива, что осуществляется либо механическим путём (на вакуумных редукторах), либо электронным (на редукторах с электромагнитными клапанами и блоком их управления);
• После этого осуществляется испарение газа, и он поступает непосредственно в двигатель через его коллектор, где и смешивается с воздухом.

В любом режиме работы двигателя ему требуется не сжиженный газ, а топливно-воздушная смесь, готовящаяся в отмеченном выше порядке посредством испарения. Для осуществления последнего используются специальные испарительные элементы и их камеры. В зависимости от того, через какое количество камер проходит газ до момента полного испарения, выделяют одноступенчатые, двухступенчатые и трёхступенчатые редукторы ГБО. Вне зависимости от способа организации испарения в его процессе неизменно меняется давление в камерах, как правило, в меньшую сторону. На сегодняшний день наибольшую популярность имеют редукторные системы с двумя испарительными камерами, которые используются на ГБО от Ловато, ГБО на метане и аппаратуре фирмы «Томассето».

Устройство редуктора, в целом, совершенно одинаково и на аппаратуре второго поколения, и на оборудовании четвёртого. При этом совершенно без разницы, пропановое ГБО используется на автомобиле или метановое. То есть, «карбюратор» любой газовой аппаратуры – совершенно одинаковый узел на всех её формациях, естественно, предполагающих использование данного узла.

Принцип работы

Принцип работы ГБО 2 поколения от принципа работы ГБО 1 кардинально не отличается.

• Сжиженная пропан-бутановая смесь, находящаяся в баллоне под давлением, через мультиклапан и расходную магистраль, подается к газовому электроклапану.
• Далее при переключении кнопки выбора топлива в положение газ, газовый электроклапан открывает подачу сжиженной газовой смеси в редуктор-испаритель, и далее, через дозатор и смеситель, в двигатель.

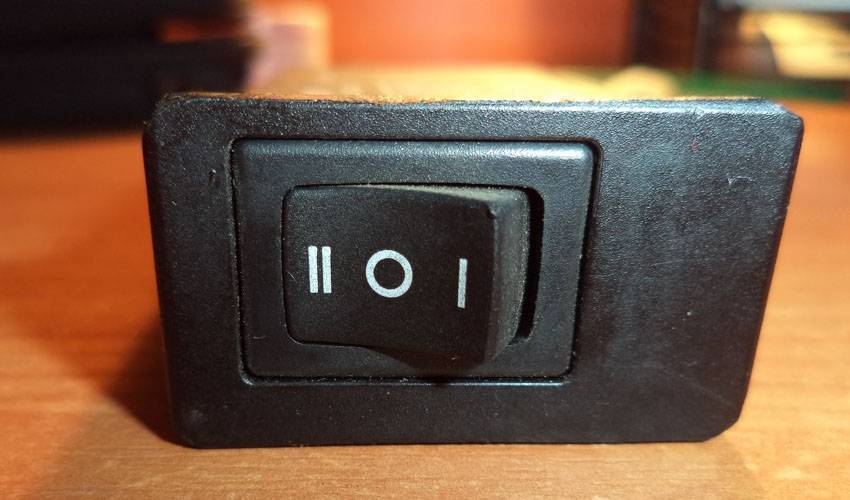

Отличие от ГБО 1 проявляется лишь в том, что использование кнопки выбора вида топлива, оснащенной электроникой, позволяет производить запуск автомобиля на газовом топливе без дополнительных манипуляций. Если двигатель не заведется в течение определенного периода времени, электроника кнопки автоматом перекроет подачу газа к редуктору испарителю сигнализируя об этом светодиодами-индикаторами. На физическом уровне это означает обесточивание электро клапана газа.

Для последующего запуска нужно будет либо переключить вид топлива кнопкой на бензин, либо выключить и включить зажигание.

Так же кнопка переключатель вида топлива ГБО 2 поколения позволяет переходить на газовое топливо с бензина автоматом при достижении определенных оборотов (справедливо только для инжектора).

Поэтому в ГБО 2 кнопки переключатели выбора вида топлива для карбюраторных двигателей и инжекторных отличаются. (Например кнопка ГБО 2  фирмы Stag для карбюратора будет Stag2-G, а для инжектора Stag2-W).

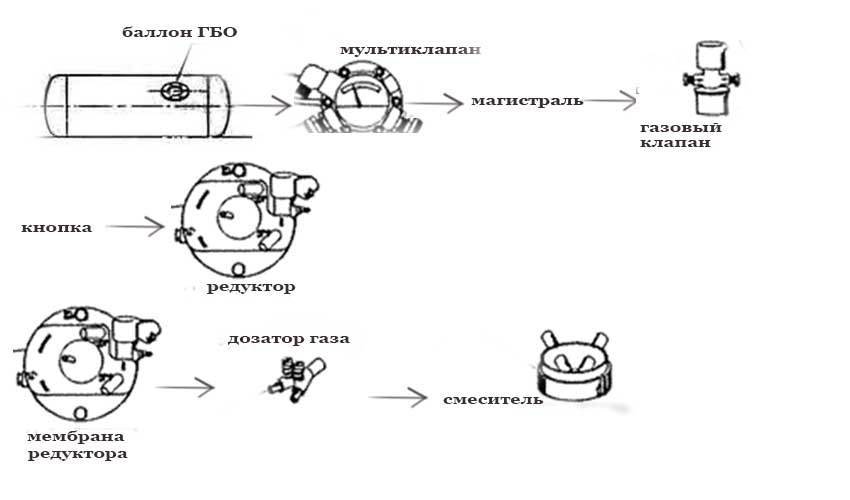

Схема работы ГБО 2 поколения

В дальнейшем, при работе автомобиля на газу, кнопкой-переключателем вида топлива контролируются работа двигателя. Работа на газу основывается на импульсах, созданных системой зажигания, и при их отсутствии (отсутствие импульсов – означает отсутствие искры, двигатель не работает) снимается напряжение с электро клапана газа. После снятия напряжения, запорным элементом перекрывается подача пропан-бутановой смеси. А индикаторы, на корпусе кнопке-переключателе вида топлива, сигнализируют свечением светодиодов-индикаторов о прекращении работы.

Время, на которое будет открыт газовый клапан при запуске автомобиля, и/или частота оборотов, при которой двигатель автоматом перейдет на работу на газовом топливе, выставляется на кнопке переключения вида топлива переменным резистором.

В холодную пору года, перед переходом на работу двигателя на газовом топливе(при температуре окружающей среды ниже +10°С), двигатель предварительно заводят и прогревают на бензине в штатном режиме работы, до достижения температуры охлаждающей жидкости порядка +40°С.

Редуктор обратного типа

Редуктора такого типа имеют противоположный принцип действия от описанного выше.

Сжиженный газ подается в камеру высокого давления и, накопившись, не позволяет клапану открыться. После поворота ручки, обеспечивающей поступление газа к потребителю, накручивающийся винт начинает давить на нажимную пружинку. В свою очередь, она сжимается и давит на мембрану, которая приоткрывает клапан, увеличивая щель. Через этот зазор газ попадает в камеру низкого давления.

Это приводит к увеличению давления не только в камере, но и в баллоне, и в шланге. Под этим воздействием с помощью пружины мембрана распрямляется, давление возрастает и передаточный диск, опускаясь, ослабляет обратную пружину. Та, в свою очередь, стремится возвратить клапан на место и закрыть зазор, ограничив поступление газа и снизив давление. С этого момента процесс начинается сначала.

В целом принцип работы газового редуктора для баллона с регулятором напоминает поплавковую камеру.
