Принцип работы системы геотермального отопления

Преимущества и недостатки системы

Прежде чем собственник решит инвестировать средства в геотермальное отопление дома под ключ цена которого зависит от многих критериев, он должен знать все плюсы и минусы. Они довольно обширны и не ограничиваются лишь большими первоначальными вложениями и отличной отдачей в работе оборудования в перспективе.

Положительные моменты

Если не брать в расчет огромные финансовые затраты, необходимые для проведения земляных работ и покупки насоса, то геотермальная энергия может дать отличные дивиденды. По сравнению с другими возобновляемыми источниками энергии, геотермальная энергия имеет весомые преимущества – она использует относительно постоянный источник энергии. Это означает, что она не зависит от ветра, солнца, температуры за окном и может работать в режиме 365/24/7 независимо от времени года и прочих внешних условий.

Для геотермальной системы характерен простой и понятный принцип работы. Геотермальное отопление дома при этом является выбором людей, проявляющих заботу об экологии, ведь в процессе эксплуатации побочные выбросы минимальны, а тепло вырабатывается из возобновляемых источников энергии.

Высокая эффективность в сочетании с низкими эксплуатационными расходами позволяет геотермальной системе занять лидирующие позиции в рейтинге альтернативных источников энергии. При этом оборудование, необходимое для функционирования системы имеет малые габариты и отнимает незначительное количество полезного пространства. Так, насос на отопление занимает столько же места, сколько и традиционный газовый котел.

Кроме того, срок службы геотермального теплового насоса достаточно велик – он составляет минимум два десятка лет, при этом трубы, используемые для оборудования теплообменника под землей, имеют еще более солидную гарантию. Производители обещают, что они надежно прослужат в системе отопления до пятидесяти лет. Также стоит добавить, что делая своими руками геотермальное отопление собственник может рассчитывать на бесшумную работу всех компонентов системы, их долговечность и функциональность. Если в доме нет газа, то наша статья «Как организовать отопление загородного дома без газа?» будет полезной.

Критика геотермальной системы

Среди характеристик геотермальных систем встречаются и негативные моменты. Специалисты отмечают, что монтаж геотермальных систем отопления подходит далеко не для всех домов. В частности, дома, расположенные на скалистых участках не могут быть оборудованы геотермальными энергоблоками. Еще одним минусом является то, что насос для отопления в частном доме купить могут далеко не все, ведь прибор отличается от аналогов очень высоким ценником.

Реалии таковы, что на сегодняшний день позволить себе использование экологичного геотермального отопления могут лишь состоятельные люди, бюджет которых рассчитан на огромные капиталовложения в обустройство дома.

Подбор насоса для системы отопления должен проводить грамотный специалист после проведения ряда тепловых, гидравлических и геодезических расчетов.

Установка системы сопровождается масштабными и дорогостоящими работами, поэтому собственнику в процессе монтажа трубопроводов придется постоянно увеличивать статьи затрат и быть готовым к непредвиденным расходам. Непосредственная установка оборудования предполагает работу целой команды профессионалов, имеющих достаточный уровень квалификации для реализации столь сложного и ответственного проекта.

Как работает геотермальное отопление дома?

Геотермальное отопление дома очень схоже с работой холодильника или кондиционера с функцией обогрева. У них имеется тепловой насос, и в нем скрыт весь секрет. Так вот он применяется сразу для внешнего и внутреннего контура.

Чтобы организовать нужное вам отопление, вам обязательно понадобятся трубы и радиатор. Разберем функции каждого из них. Трубы нужны для того, чтобы вода могла перемещаться в вашем доме. Радиатор понадобится для того, чтобы при нагревании труб радиатор отдавал тепло в помещения

Важно еще и то, что трубы и радиатор нужны для образования контура. Как видите, внутренний контур (радиатор) не отличается большой масштабностью. А вот внешний – как раз наоборот

Он будет находиться под землей, если мы говорим о системе «земля-воздух». В некоторых случаях его можно использовать и под водой (вода-воздух)

А вот внешний – как раз наоборот. Он будет находиться под землей, если мы говорим о системе «земля-воздух». В некоторых случаях его можно использовать и под водой (вода-воздух).

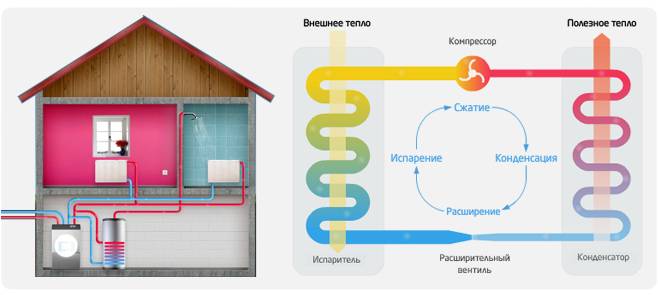

Схема работы теплового насоса

Внутри внешнего контура циркулирует вода, а иногда и антифриз. Жидкость (теплоноситель), которая находится в трубах под землей, начинает нагреваться. Далее, она отправляется во внутренний контур, где проходит тепловой насос. После него, подогретая вода течет в трубы, а радиатор переносит это тепло в дом. Ключевым фактором в данном виде отопления считается насос. Но ведь вам нужно еще и установить его куда-то. Если сравнивать его площадь, то она примерно равна стиральной машине. Естественно, что такому насосу обязательно понадобится электричество. Но потребляет он его мало, при том, что вырабатывает в 4-5 раз больше энергии в виде тепла. Теперь посчитайте экономию.

Самое недорогое оборудование работающее по принципу теплового насоса — системы воздух-воздух — это обычные сплит-системы с функцией обогрева, где в трубках используется газ фреон «сосущий» тепло из воздуха, грубо говоря. Отказавшись от обычных ТЭНовых обогревателей и установив канальную сплит-систему работающую до -15 -20 гр.С, получим экономию электричества примерно в три раза. А если установить геотермальное отопление земля-воздух, то в 4-5 раз, правда его установка обходится значительно дороже, но это быстро окупается.

Особенности геотермального отопления

Геотермальное отопление относится к альтернативным видам подачи тепла в доме. Такой вариант тепловой установки можно назвать практически идеальным для обустройства частного дома или загородной дачи. Для работы в системе используется геотермальная энергия, которая добывается из различных природных источников тепла. Основной принцип работы в такой установке схож с работой ходильной системы. Главное отличие при этом следующее: если в холодильнике рефрижератор продуцирует из полученной системы охлаждение для воздуха, то здесь вырабатывается тепловая энергия. Слаженная работа возможна даже при низких температурных характеристиках.

Главная особенность геотермального отопления в доме заключается в том, что в теплую летную пору воздух в доме охлаждается, а вот зимой нагревается. При этом затраты на такое отопление очень низкие в сравнении с другими тепловыми установками. В чем-то работа такой системы схожа с кондиционированием воздушных потоков. Она помогает создать в доме нужные тепло и уют, обеспечивая хозяевам комфортные условия проживания в доме.

Принцип геотермального отопления

Геотермальная установка работает в автономном режиме, четко регулируя при этом необходимую в помещении температуру. Принцип, заложенный в основу ее работы, одинаков для всех установок, поэтому он независим от различных производителей комплектующих элементов. Основная работа возлагается на специальные насосы, которые могут иметь некоторые отличия между собой по дизайнерскому решению, разновидностям, но при этом коэффициентные данные по производительности тепла у всех них аналогичны. Что касается используемой энергии, то геотермальная система успешно работает с различными видами энергии земли. Состоит система из двух контуров, а именно:

• внутреннего;
• внешнего.

Первый из упомянутых представлен привычной для многих отопительной установкой из соединения труб и радиаторных элементов. Внешний контур — это габаритный теплообменник, который монтируется под толщей земли или же в водном массиве. Внутри по нему циркулирует особая жидкость с добавлением антифриза, иногда еще его заполняют обычной водой. Теплоноситель набирает температуру окружающей среды, и уже прогретый поступает далее в геотермальный насос. Накопленное таким образом тепло передается далее внутреннему контуру. Это позволяет прогревать воду в радиаторных элементах и трубах по дому.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев. Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

• Исключается процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
• Акустический комфорт. Тепловой насос работает практически бесшумно.
• Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
• Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
• Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
• Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования. Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного и внутреннего контуров коллектора.

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование коллектора позволяет сэкономить значительные средства. К тому же сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Принцип работы геотермального отопления

Работа геотермального отопления

В зависимости от состава почвы происходит естественное повышение температуры на +3°С на каждые 100 м. Именно на этом явлении и основано геотермальное отопление в Европе, которое применяется уже не один десяток лет. Но как на практике использовать этот эффект?

Принцип работы геотермального отопления дома заключается в передаче тепловой энергии с помощью нескольких типов теплоносителя. Для этого необходимы несколько контуров, каждый из которых выполняет свою функцию:

• Наружный. Трубопроводы находятся в среде, температура в которой составляет от +7°С до +10°С. Эта энергия передается теплоносителю, поступающему в следующий контур.
• Теплообменный. Основной элемент – тепловой насос. В нем циркулирует хладагент, в котором при повышении давления происходит повышение температуры. Нагреваясь от теплоносителя наружного контура, он попадает в компрессор. В результате этого происходит повышение температуры от +7°С до +65°С. Для повторения цикла жидкость через дроссель поступает в испаритель. Это основной принцип работы геотермального отопления.
• Внутренний контур. В нем с помощью теплообменника происходит передача тепловой энергии от хладагента к теплоносителю в основной системе отопления дома.

Для того чтобы правильно сделать геотермальное отопление своими руками необходимо прежде всего подобрать схему первичного контура и соответствующий тепловой насос.

Геотермальное отопление можно совместить с традиционными типами теплоснабжения – с газовым котлом, электрическим или твердотопливным. Таким образом можно уменьшить текущие затраты на теплоноситель.

Преимущества и недостатки системы

К плюсам относят:

1. Постоянство обеспечения и экономичность. Вода и земля не промерзают ниже определенных точек, поэтому отопление тепловым насосом будет осуществляться в постоянном режиме, плюс выделение тепла превышает затраты на электричество, необходимое для работы насоса.
2. Чистота. Во время работы оборудование не образует вредных газов, шлаков. Не придется чистить горелки и топку – вся схема выстроена на отсутствии любых отходов сгорания, что объясняет экологическую чистоту.
3. Снижение расходов. Кроме экономии электричества, хозяин не тратит деньги на закупку топлива, химических веществ и жидкостей.
4. Безопасность. Схема выстроена таким образом, что она не вызывает возгорания, не выделяет опасных газов.
5. Длительность эксплуатации. Обустраивая отопление за счет тепла земли или воды, владелец получает схему, которая будет работать от 100 лет. Замены потребуют некоторые конструкционные узлы со сроком износа 30-50 лет.
6. Отсутствие шумовых эффектов. В продаже есть оборудование с шумом в 40 дБ (это тише, чем тиканье часов), такие насосы можно ставить в доме рядом с жилыми комнатами.

К дополнительным плюсам относят расположение всех основных узлов системы за пределами строения. Благодаря такому устройству системы подходят для применения в домах небольшой площади. Также к преимуществам относят возможность применения установки не только для прогрева, но и охлаждения помещений – тепловые насосы геотермального типа работают вне зависимости от погоды на улице, зимой они прогревают теплоноситель, а летом – охлаждают, а значит, можно сэкономить на покупке кондиционера.

Минус один – большие разовые затраты. Расходы связаны с покупкой станции, заказом услуг мастеров для формирования системы – своими руками тут не обойтись. Также придется составлять проект, покупать насос, материалы для первичного контура и создания тепловой магистрали в доме.

Геотермальное отопление: цена

Ниже мы привели усредненные цены на оборудование и монтажные работы по обустройству такой системы в доме. условия: площадь отапливаемого помещения примерно 200 метров квадратных, тепловая мощность насоса – 15 киловатт. Цены в рублях.

• Тепловой компрессор – около 260000.
• Буфер – 45000.
• Емкость косвенного нагрева – 50000.
• Циркуляционный насос – 10000.
• Трубопровод, фитинги и прочее вспомогательное оборудование – 25000.
• Электропроводка, утеплители – 10000.

Добавьте ко всему этому стоимость установки – минимум 60000. Получается, что все оборудование с земляными работами и монтажом котельной обойдутся в среднем в 480000 рублей.

Насколько перспективен геотермальный обогрев?

Системы отопления данного типа не очень популярны среди населения ввиду высокой себестоимости. Цены, которые мы привели выше – это лишь минимум.  В целом же если устанавливать такую систему под ключ, то стоимость ее может резко возрасти до одного миллиона рублей! 1/3 этой суммы, как известно, занимает тепловой компрессор.

И тут хотелось бы в качестве примера привести западноевропейские страны. В них, если кто не знает, если владелец участка оборудовал себе геотермальное отопление дома, то есть, самовосстанавливающееся, то правительство обязано компенсировать ему определенную часть потраченных средств.

Вместе с тем, такая система способна окупиться всего за пять лет. Кроме того, она не требует при работе вмешательства человека, ввиду полной автономности, так что это не только экономно, но еще и предельно удобно, особенно по сравнению с другими способами отопления.

Особенности монтажа таких систем

Вне всяких сомнений, едва ли найдется желающий бурить полуторакилометровую скважину для того, чтобы отопить частный дом. Но если вы проживаете в местности, где горячая вода буквально бурлит из-под земли и это не имеет никакого отношения к коммунальным службам, то можете оборудовать на участке геотермальное отопление без каких-либо особых затрат. То есть, не очень больших.

Этап 1. Для начала необходимо определить, где именно и на какой глубине находятся подземные горячие воды.

Этап 2. Затем необходимо пробурить скважину соответствующей глубины, а лучше сразу двух. Одна из них будет предназначаться для того, чтобы снабжать жилье горячей водой, а вторая – чтобы отводить в почву уже остывшую воду.

Этап 3. Последний этап – монтаж теплового насоса и его дальнейшая настройка. Более того, нужно установить трубопровод в соответствии с приведенными в данной статье схемами.

Отопительное оборудование, которые устанавливаются в сам дом, будет вполне традиционным. Как уже говорилось, это может быть либо теплый пол, либо самые обычные радиаторы.

Обратите внимание! Всем известно, что в геотермальных источниках вода едва ли является чистой и дистиллированной. В ней могут присутствовать соли и прочие механические примеси, из-за чего подавать ее напрямую в отопительные магистрали нельзя

Более того, в некоторых источниках содержится уж слишком горячая вода, способная попросту разрушить трубопроводы. Дабы избежать всех этих неприятностей, геотермальная вода используется для подогрева воды в системе, то есть, вода в данном случае нагревают другую вода, а последняя попадает в отопительные приборы. Это еще называют непрямым способом обогрева. Он хорош тем, что позволяет не только отопить помещение, то и принять горячий душ – в большинстве источников количества воды более чем достаточно для этого.

Эффективность такой системы очень быстро перекроет все расходы на ее установку. А если учесть, что она еще и полностью безопасна в экологическом плане, да и источник тепла все время самовосполняется, то вывод напрашивается один: геотермальное отопления дома рекомендуется всем, у кого на участке есть доступ к горячей воде.

Тепло из земли

Большинство систем геотермального отопления получает тепло из земли, накопленное там за период тёплого времени. Для этого трубы, в которых циркулирует низкокипящий теплоноситель, заглубляют в грунт.

При наличии свободной площади на участке применяется горизонтальная укладка, в противном случае внешний контур погружается в вертикально пробуренные скважины.

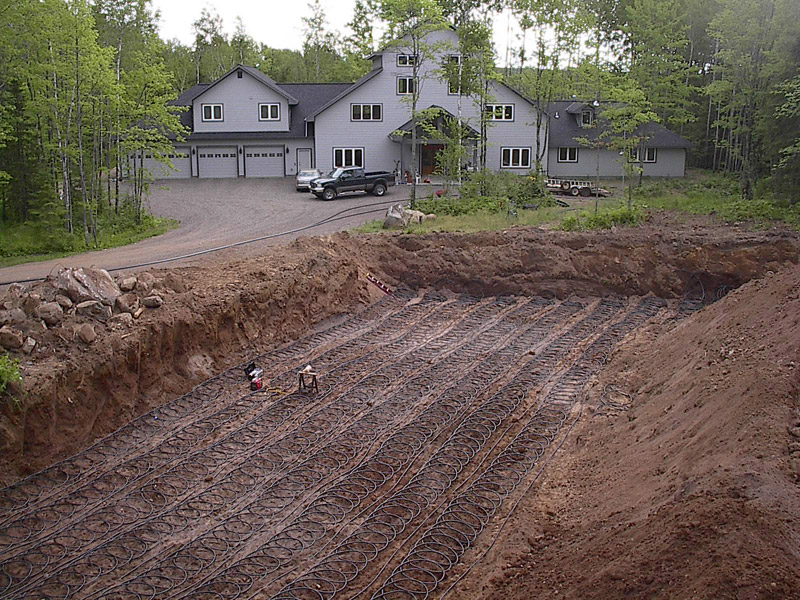

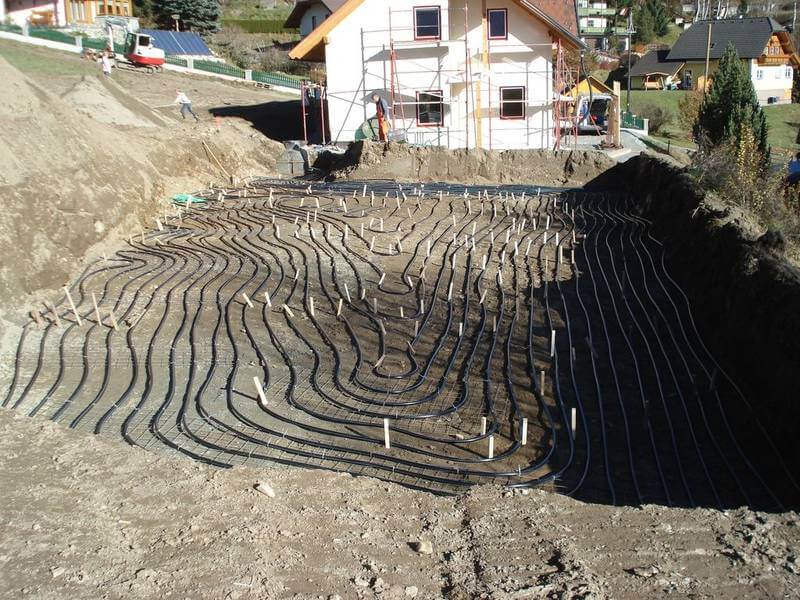

Горизонтальная укладка

При устройстве горизонтального контура, необходимо учесть глубину промерзания почвы. Для большей части европейской России, Южного и Среднего Урала, части юга Сибири, а также Приморского края эти показатели не превышают 2–2,5 метров. Как правило – эта глубина составляет 0,6–1 метр.

Труба под внешний теплоноситель укладывается в предварительно прорытые траншеи, глубиной 1,5–2,0 метра. К концу холодного сезона температура там не опускается ниже +1– -1°C, что вполне достаточно для образования перепада в 4–5°C.

Это позволяет поддерживать комфортный климат в помещении со значениями 20–25°C. Средняя длина труб составляет около 500 метров и её длины хватает для отопления дома площадью 250–350м².

Расчёт необходимых потребностей в размерах коллектора осуществляется из соотношения 20–25Вт с одного метра трубы. Зная полезную тепловую мощность можно определить длину заглубленного контура. Для вышеприведённого примера, с учётом коэффициентов теплопередачи, размеры трубы составят не менее 300–350 метров.

Объём земляных работ значителен, поэтому целесообразно воспользоваться услугами стороннего траншеекопателя. В случае перекрещивания коллектора со сточной системой, последнюю можно углубить на 30–50 см ниже, нежели основная траншея.

С целью повышения эффективности системы отопления и нехваткой свободной площади устраиваются многоуровневые контуры. То есть применяются несколько рядов, расположенных по высоте на 70–100см друг от друга.

Вертикальная укладка

Такая система используется при ограниченных свободных площадях, но она более эффективна, нежели горизонтальная система. Впрочем, все полезные результаты могут быть сведены на нет более дорогим монтажом. Система может использовать погружные зонды или водозаборные скважины.

Зонды

В грунте выполняются две или более вертикальные скважины, в которые опускаются внешние контуры, — по одной трубе течёт отработанный теплоноситель, по другой, — подогретый теплом земли. Глубина скважин может достигать 40–70 метров.

Эффективный отбор тепла достигает в среднем около 50–55Вт, что почти в 2 раза больше по сравнению с горизонтальным контуром. Но конструкция коллекторов более сложна, например, применяется коаксиальная труба, — это одно изделие меньшего диаметра находится внутри другого.

Необходимо соблюдать герметичность. Все трубы требуется теплоизолировать, система обрастает различной арматурой.

Скважины

В этом случае используется забор тепла от подземных вод, что значительно повышает тепловую эффективность системы отопления. Это происходит благодаря более высокой температуре влаги и значительному коэффициенту теплообмена.

При такой системе геотермального отопления необходимы минимум две скважины, — одна – заборная, другая – сбросовая. Понадобятся скважинные насосы, и, соответственно, дополнительная энергия для их питания. Кроме этого, с целью предотвращения замораживания воды, целесообразно использовать предохранительный теплообменник.

При выборе этого способа понадобится периодически, — один раз по истечении сезона менять рабочие скважины местами. Для этих целей необходимо запастись ещё одним скважинным насосом.oes here

Большой плюс этой системы – минимальное количество земляных работ и большая теплоотдача.

Повысить эффективную отдачу тепла можно применив солнечные коллекторы, которые нагреваясь в солнечную погоду, могут передавать дополнительное тепловую энергию для нагрева грунта.

Как работает геотермальный насос?

Технология работы выстроена на применении геотермальных процессов. Ниже уровня замерзания грунтовых пород земля имеет стабильные показатели температуры, по мере заглубления температура повышается. Чтобы ТН работал нормально, его нужно установить на заранее рассчитанную глубину.

Алгоритм работы такой:

• монтируется контур отбора, который заполнен пропиленгликолем;
• контур соединяется с вертикальными зондами, заглубленными на 60-100 м или трубопроводом горизонтального типа монтажа, выложенным на расстоянии от поверхности грунта от 1 м;
• теплоноситель нагревается до +5 С..+6 С, затем подается в приемник ТН;
• дальше тепловой насос работает как все модели с аккумуляцией тепла из окружающей среды.

Конструктивно тепловой насос включает следующие элементы:

1. Испаритель. Это элемент, соединяемый с приемником. Нужен для испарения фреона, поглощения тепла от прогретого теплоносителя.
2. Фреон. Вещество, которое в состоянии газа транспортируется в компрессор ТН, где прогревается до +65 С под давлением, затем впрыскивается в конденсатор.
3. Конденсатор. В этом модуле прогретый фреон снова меняет состояние на жидкое, но уже прогретое до нужной температуры. Теплообмен осуществляется посредством стенок модуля конденсатора, от чего нагревается теплоноситель в домашней системе отопления.

Оборудование показано для обогрева помещений, поддержания температуры до +25 С. К тому же насос может быть источником тепла для систем отопления с низкотемпературными показателями, подключаться к теплым полам. Конструкция безопасна, удобна в использовании и летом может работать на охлаждение.

Определенные преимущества дает сочетание конструкции из солнечных батарей и ТН, из которых главное достоинство – автономность работы без зависимости от центрального электроснабжения. А если нет потребления магистрального тока, то снижаются и затраты на обслуживание дома.

Насос типа земля-вода

Система напрямую зависит от того, насколько эффективно отбирается тепло из грунта теплоносителем первого контура (пропиленгликолем).

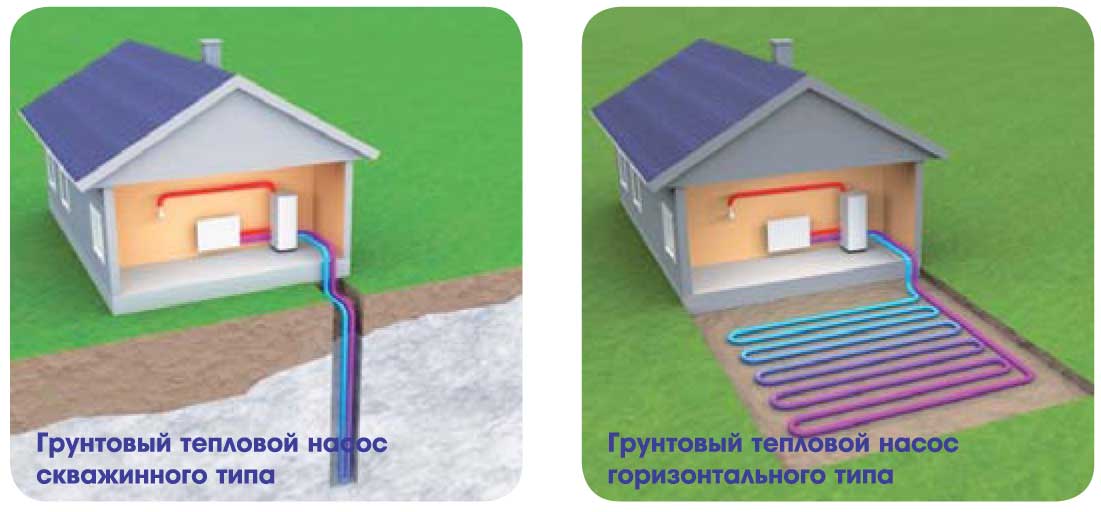

Различается два типа установки контура, которые обладают собственными характеристиками теплоэффективности:

• Горизонтальное расположение теплообменника. Требует глубины закладки ниже точки промерзания земли. Это примерно от 1 м, потому не потребуется техника для бурения скважин, что удешевляет монтаж. Не нужно тщательное планирование, составление сложных схем, но есть минус – увеличенная длина петли контура. Например, для дома в 220 м2 потребуется выкладка контура на 6 сотках земли.
• Вертикальное расположение теплообменника. Этот земляной насос считается самым дорогим, так как под него нужно бурить скважины глубиной до 200 м и размером окружности до 15 см. Зато при таком типе выкладки неважен размер участка, поддерживается стабильно высокая температура – на данном уровне заглубления показатель термометра не опускается ниже +18 С.

Насос типа вода-вода

Это альтернативный вариант обустройства системы отопления, при котором тепловая энергия забирается из грунтовых вод.

Работы можно выполнить двумя способами:

Поместить теплообменник на дно водоема. Решение актуально для хозяев домов, рядом с которыми есть река, пруд. Для обустройства системы не придется производить значительные земляные работы, трубы контура выкладываются на дно

Важно лишь определение глубины водоема (не менее 3 м) и отдаленность от жилого объекта (не более 100 м).
Поместить теплообменник в артезианскую скважину. Тут принцип работы основан на выкачке жидкости из скважины и прогонке ее через ТН

Потребуется бурить 2 скважины, одна из которых будет заборной, а вторая – для сброса использованной жидкости.

Несмотря на некоторые сложности в обустройстве системы, величину затрат, следует знать, что окупается конструкция довольно быстро, а работает при правильной установке более 100 лет. Причем вложения финансов нужны разовые, обслуживание и поддержка системы не требует больших затрат.

Классификация по конструкционному типу

Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.

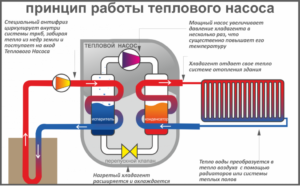

Принцип работы геотермального (теплового) насоса

Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.

Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.

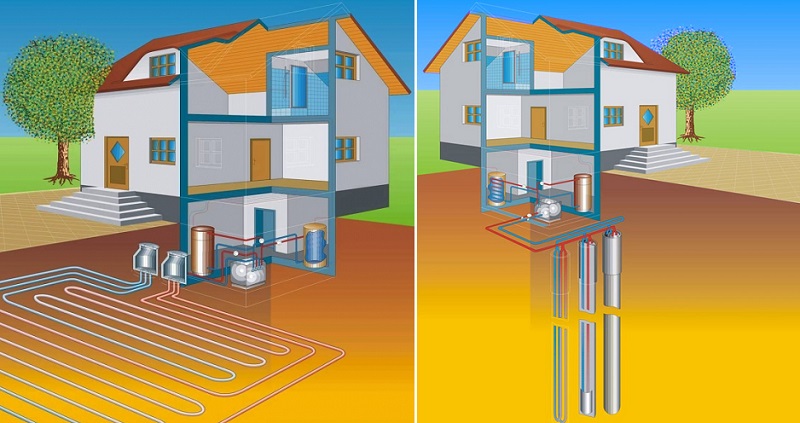

Схема устройства геотермального отопления в частном доме

Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.

Горизонтальный теплообменник

Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.

Недостаток системы геотермального отопления с горизонтальным контуром — большая площадь, занимаемая коллектором

Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.

К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.

Вертикальный теплообменник

Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.

Монтаж вертикального теплообменника требует использования специального бурильного оборудования

Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.

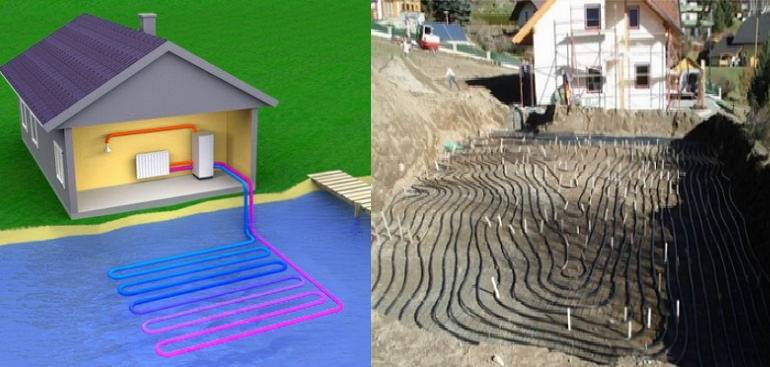

Водоразмещенный теплообменник

Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.

Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства

Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб. Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.

Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».
