Для чего нужен и как работает гидроаккумулятор в системе водоснабжения

Фирмы производители гидроаккумуляторов

Цены на продукцию

Таблица фирм производителей и ориентировочная цена

Изображение	Название фирмы	Страна произво- дитель	Объем (л) гидроакку- мулятора	Материал	Цена (руб)
	Reflex	Германия	25	Сталь	2700-3500
60	5000-8000
80-100	8000-12000
500	28000-51000
	Wester	Россия	24	1100-1200
50	3200-3400
80-100	4200-5600
500	23000-25000
	ДЖИЛЕКС	24	1300-1400
50	3300-3400
80-100	4700-6000
500	23000-25000
	Aquasystem	Италия	24	1500-1700
50	4000-6000
80-100	5500-7500
500	24000-27000
	Unipump	Китай	24	1200-1400
50	2700-3000
80-100	4300-5300
500	7000-8500
24	Нержавеющая сталь	3500-3700
80-100	10000-13000
	UNIPRESS	24	4200-4400
50	7000-7300
80-100	9500-12500
	HIDROFERRA	Италия	24	4200-4400
80	11500-12500

Достоинства

Как любое другое устройство, гидроаккумулятор имеет свои достоинства и недостатки. К первым можно отнести большую его емкость, которая составляет, в зависимости от модели, от 5 до 100 литров. Так что в нем вполне можно хранить воду.

Также его стоимость вполне объективна и доступна всем слоям населения. Например, если цена гидроаккумулятора составляет примерно 15 тыс. рублей, то его пластмассовый аналог на 3 литра стоит не более 4 тыс. рублей.

Наличие этого устройства дает возможность всегда поддерживать нужное давление, при котором могут работать бытовые приборы водоснабжения. Кроме того, применения гидроаккумулятора позволяет увеличить долговечность насоса, так как уменьшается частота его выключений и включений.

Как подключается в систему с поверхностным насосом

Подключение устройства в систему с погружным и поверхностным насосом несколько разнятся. Рассмотрим каждый вариант схемы подключения своими руками отдельно.

1. Для использования в работе насоса поверхностного типа предусматривает следующий порядок:
2. Ознакомьтесь со схемой, принципом подключения устройства согласно типу насосного оборудования.
3. Сопоставьте давление внутри резервуара с требуемым для включения насоса. Последнее значение можно увидеть на реле. Учтите, что для нормальной работы показатель давления внутри бака должен быть немного занижен (порядка 0,2 — 1,0 бар), настройте при необходимости параметры.
4. Подключите штуцер с 5 выходами к напорному баку. Воспользуйтесь при этом жестким шлангом или фланцем с пропускным клапаном.
5. Последовательно подсоедините манометр, реле, трубу питания (идущую от насоса).
6. Для повышения герметичности всех соединений используйте паклю или специальную ленту ФУМ.

7. Проверьте систему на герметичность, наличие протечек.

В случае неуверенности в правильности подсоединения реле, лучше вызвать специалиста. Имея дело с давлением, излишняя экономия может только навредить.

Правила самостоятельного подключения гидроаккумулятора

Схемы подключения

В зависимости от того, какие функции будет выполнять гидробак, используются разные схемы для его подключения:

Схема с повысительной насосной станцией. Используется в тех случаях, когда присутствует много точек водопотребления. Гидробак обеспечивает сглаживание скачков давления и компенсирует небольшие водоразборы.

Схема, где присутствует погружной насос. Гидробак используется для предотвращения частых включений насоса.

Установка гидроаккумулятора перед насосами (по ходу воды). Бак устанавливается перед повысительным насосом, что предотвращает скачкообразные повышения давления в системе.

Подключение к водонагревателю

Еще одно распространенное применение гидроаккумулятора – в качестве расширительного бака для водонагревателя. Во-первых, бак обеспечивает дополнительный объем воды. Во-вторых – когда вода в бойлере нагревается, она расширяется, что при условии замкнутого пространства может привести к поломке нагревателя. В этом случае гидробак «принимает на себя» лишнюю жидкость, не допуская повышения давления выше максимально допустимого.
Подключение к насосному оборудованию

Если насос поверхностный, то устройства к нему удобно подключать при помощи штуцера с пятью выходами.

Один дюймовый вывод необходимо присоединить к баку, при этом патрубок будет внизу.
К двум выводам на 1/4′ подсоединяются манометр и реле давления.
Останутся свободными два дюймовых вывода, к которым необходимо подключить трубу насоса и разводку по точкам потребления.

Для погружного насоса схема выглядит почти так же, но перед подключением устройств к баку на насос следует установить специальный обратный клапан (он монтируется перед водопроводной трубой). Это нужно, чтобы предотвратить «откатывание» воды обратно в скважину или колодец.

Неисправности

Чаще всего гидроаккумуляторы выходят из строя по следующим причинам:

• слишком частый запуск/отключение помпы;
• протечка клапана;
• слишком низкий напор воды на впуске/выпуске.

Прежде чем выявить причину, послужившую ослаблению напора, нужно определить, какое точное давление должно быть в гидробаке станции.

В данном случае неполадки могут быть следующими:

• неверное давление;
• повреждение или деформирование мембранной детали либо корпуса;
• поломка реле.

Разобраться с возникшими трудностями можно такими способами, как:

• нагнетание давления в случае его спада;
• восстановление поврежденной мембраны;
• восстановление поврежденного корпуса;
• регулировка дифференциала, опираясь на режим насоса.

Методы подключения и настройка гидроаккумулятора

В какой части системы устанавливается и как подключить гидроаккумулятор к насосной станции

Образец с поверхностным насосом в приямке скважины

При стандартной схеме, где вода поступает, например, из колодца или не глубокой скважины мощности обычного насоса вполне хватит для подачи воды даже на второй или третий этаж. В таком случае система не вызывает затруднений и гидроприбор устанавливается в помещении.

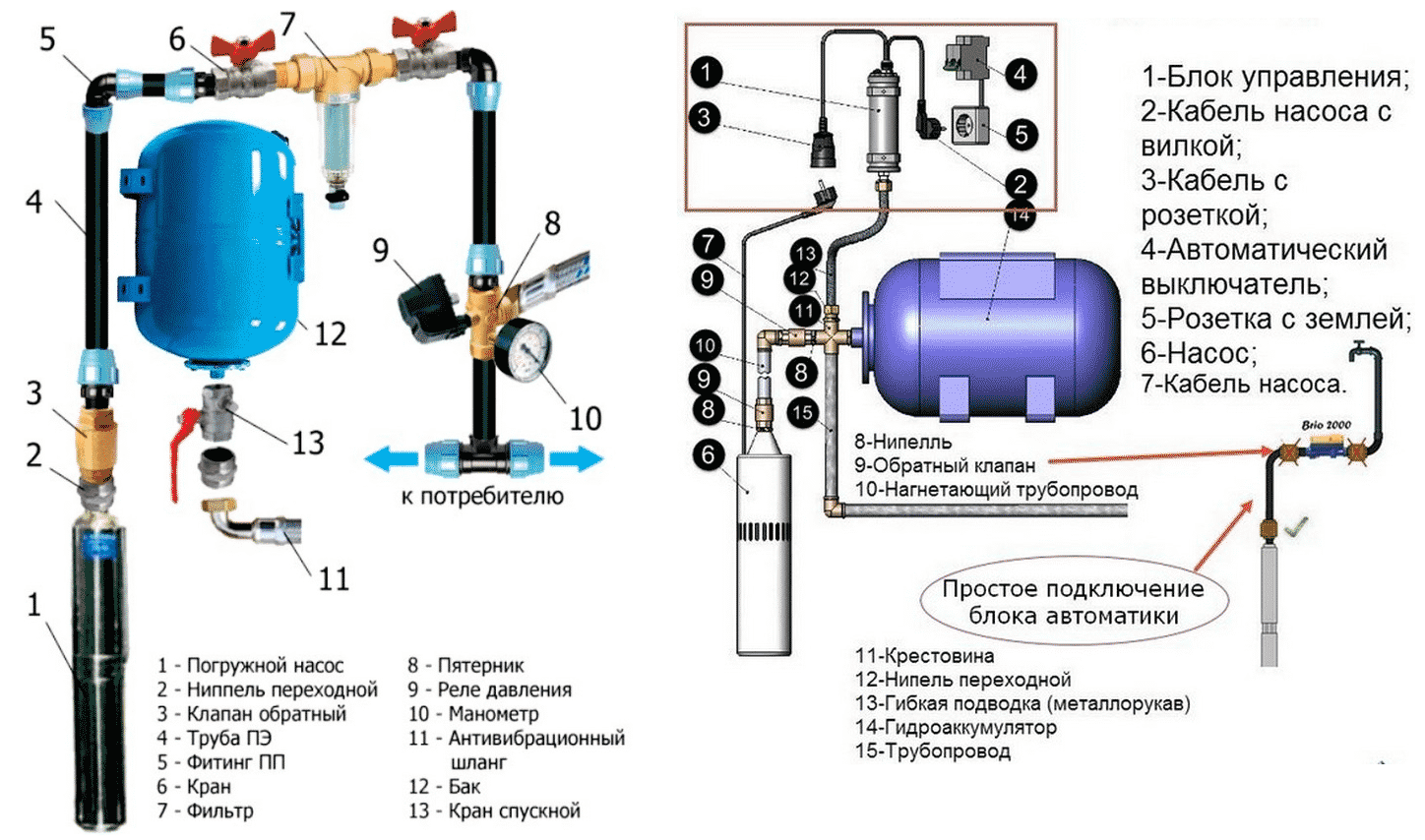

Пример простой схемы водоснабжения от глубинного насоса

Что потребуется для сборки всей группы гидроаккумулятора

В группу гидробака, помимо реле давления, входит манометр.

Прибор для измерения давления в трубопроводе

Для удобства соединения всех составляющих используется пятивыводной штуцер.

Пятивыводной кран для гидробака

При сборке всей группы рекомендуется использовать краны «американки». Для беспрепятственного снятия и замены любого устройства при поломке. То есть, на отвод к аккумулятору, на трубу, ведущую к насосу и на разводку к потребителям. Если вы соберете группу без «американок», при незначительной поломке или замене мембраны, например, вам придется сливать воду со всей системы.

Кран Американка позволяющий отсечь систему от любой составляющей

Общие рекомендации экспертов

Многие владельцы загородной недвижимости имеют желание и возможность сделать гидроаккумулятор для систем водоснабжения своими руками. Для этого потребуется вникнуть в вопрос устройства водопровода. Так, в городе давление в системе обеспечивается на уровне около 1,5 атм. Но для частного сектора достаточно будет поддерживать этот показатель в районе 1 атм. Это поможет подобрать правильное оборудование в магазине или создать его своими руками.

Эксперты утверждают, что сделать накопительный бак самостоятельно будет довольно несложно. По своим функциям он ни в чем не будет уступать своим покупным разновидностям.

Гидроаккумуляторы для водоснабжения, цена которого сегодня стартует от 700 руб., обойдется гораздо дешевле. Чем больше составных частей найдется в хозяйстве домашнего мастера, тем меньше придется заплатить за емкость. Необходимо выполнять все рекомендации экспертов, чтобы результат был хорошим.

Как выбрать гидроаккумулятор

Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.

• Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
• Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
• Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.

Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.

Выбор гидроаккумулятора

Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.

Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора. Фланец гидроаккумулятора

Фланец гидроаккумулятора

Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.

Расчет оптимального объема гидробака

ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.

Размеры гидробака

1. Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
2. Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.

Критерии выбора подходящего гидробака

Перед тем, как выбрать гидроаккумулятор для систем водоснабжения, в первую очередь обращают внимание на объем жидкости, который он может в себя вместить. Для этого пользуются специальной формулой

Получившееся значение умножают на поправочный коэффициент, величина которого зависит от мощности насосного оборудования. Например, при мощности насоса 0,55 – 1,5 кВт коэффициент равен 0,25.

В основном проведение расчетов требуется, когда гидроаккумулятор используется для промышленного назначения. Что касается бытовых потребностей, то обычно бывает достаточно бака, имеющего емкость примерно 25 – 50 литров.

Кстати, расчетные показатели редко совпадают с реальными объемами, которые имеют типовые модели данных устройств. В такой ситуации просто устанавливают бак с немного большим литражом. Например, если согласно вычислениям по формуле, при определении, какой нужен для системы водоснабжения гидроаккумулятор, получилось, что требуется 32-литровый бак, тогда можно приобретать 35 – литровое изделие.

Возможные поломки и уход за гидроаккумулятором

Основные неисправности баков гидроаккумуляторов для водоснабжения – это повреждение бака, мембраны или проблемы с давлением в баке. Они решаются такими способами:

Если давление в корпусе слишком низкое, это исправляется с помощью автомобильного или велосипедного насоса, подключаемого к ниппелю бака.
Устранить повреждения мембраны или корпуса помогут в сервисном центре.

Чтобы не доводить дело до серьезных поломок, гидробак следует регулярно осматривать, причем делать это надо не раз в полгода, как говорится в инструкции, а хотя бы каждый месяц.

Работа накопительной емкости

Принцип работы бака любой емкости, предназначенного для водоснабжения, одинаков. Насос под давлением заполняет мембрану водой. Порог давления регулирует реле. Оно отключает насос при достижении допустимого значения.

Чем больше его объем, тем реже будет включаться насос для подкачки, естественно, и запас воды тоже увеличится. Работу реле можно регулировать, что позволяет оптимально настроить давление воды автономной системы.

Для отопительной системы применяется такая же конструкция гидробака, только принцип работы немного отличается. Здесь отсутствует реле, отвечающее за рабочее давление.

Автономное отопление представляет собой замкнутое кольцо, по которому движется вода, перекачиваемая циркуляционным насосом. При увеличении температуры происходит расширение воды, которую лишнюю часть забирает мембрана бака.

После перевода котла на меньшую температуру, вода в системе остывает и, естественно, требуется добавление новой, чтобы поднять давление. Вот здесь опять на помощь приходит гидробак, который отдает накопившуюся в груше лишнюю воду.

Функции, назначение, виды

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

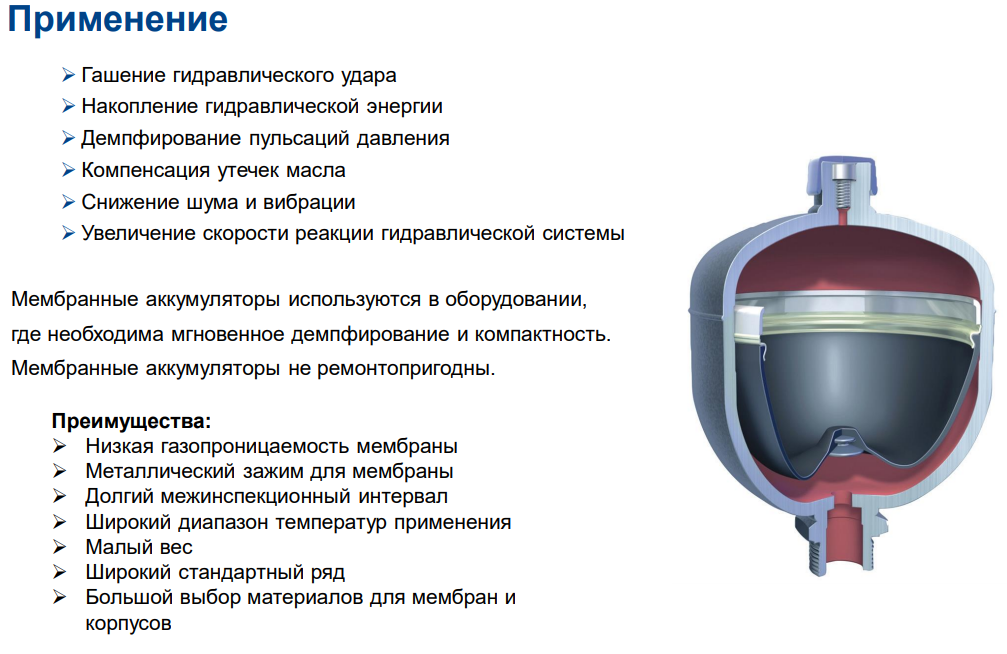

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Для чего нужен гидроаккумулятор для систем водоснабжения

Различные виды форм и цветовой гаммы водяных аккумуляторов и расширительных баков

Этот конструктивный элемент имеет два основных назначения:

• Обеспечение бесперебойной и равномерной работы насосной станции;
• Обеспечение надежности и целостности системы ГВС (горячее водоснабжение).

Роль гидроаккумулятора в работе насосной станции

При отсутствии центрального водопровода владельцы частных домов,  для подачи воды в дом бурят скважину или возводят колодец, оборудованный глубинным насосом. С его помощью вода подаётся в помещение, заполняет водяной аккумулятор, обязательно фильтруется и разветвляется по местам потребления.

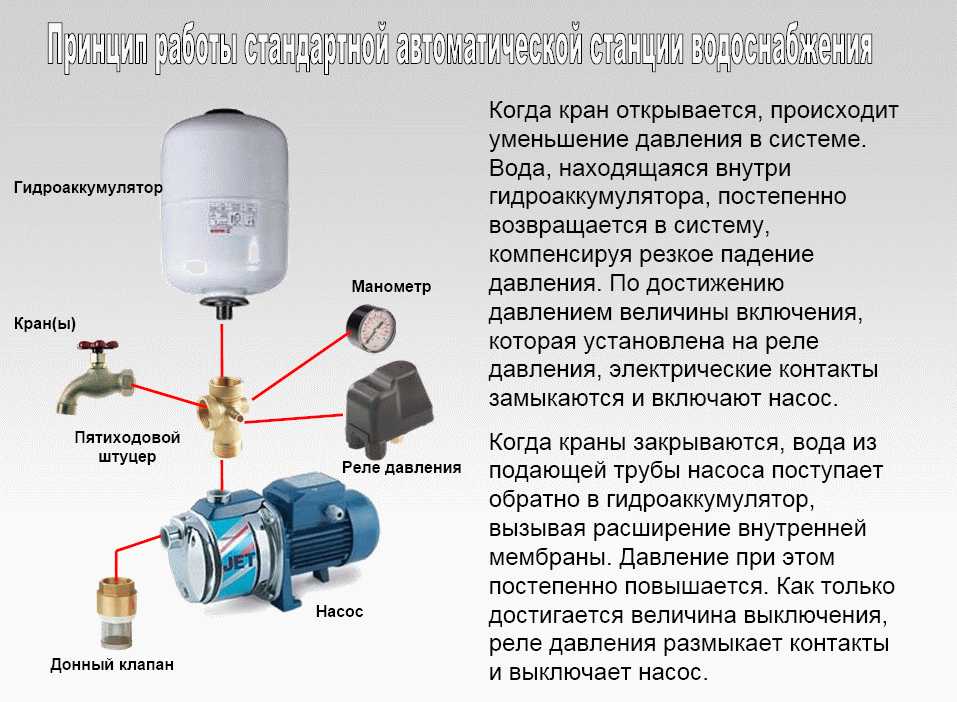

Схема простой системы водоснабжения

Рассмотрим более подробно работу этой схемы. При быстром открытии и закрытии водяного крана, например вы сполоснули руки, расходуется малое количество воды и именно в этот момент начинается работа гидроаккумулятора. Насос не включался, напор был создан давлением мембраны водяного аккумулятора, так как в нём содержится определённое количество воды. Многочисленные источники утверждают, что аварийный запас воды и есть главная функция, которую выполняет гидроаккумулятор для систем водоснабжения. Эти сведения неверны. Агрегат ёмкостью 100 литров способен вместить не более 35 литров воды.

Первостепенная цель установки этого агрегата – сберечь дорогостоящий глубинный насос от перегрева и нерациональных запусков. При отсутствии этого устройства насос, в описанном выше случае, запустится и тут же выключится, не набрав максимальной мощности. В этот момент в контуре создается гидроудар, то есть резкий перепад давления. Агрегат при совокупности этих факторов быстро выйдет из строя. Вывод – гидроаккумулятор в системах водоснабжения служит для равномерного распределения давления в контуре и долгосрочной работы насосного оборудования.

Гидроудар в водопроводной трубе

Гидроаккумулятор в системе ГВС

Существуют три основных вида горячего водоснабжения с использованием гидробака:

Монтаж бойлера косвенного нагрева;

Система ГВС с бойлером косвенного нагрева

Установка двухконтурного твердотопливного котла, с функцией подачи горячей воды;

Горячее водоснабжение при эксплуатации двухконтурного котла

Схема с одноконтурным котлом в совокупности с бойлером косвенного нагрева.

Рабочая схема при эксплуатации одноконтурного котла и бойлера

В любом из вариантов водяной аккумулятор исполняет роль расширительного бака, так как вода при нагреве увеличивается в объеме, и этот прибор компенсирует количество воды. Несмотря на тот факт, что и в бойлере, и в твердотопливном котле установлена группа безопасности в виде пропускного клапана, при постоянном срабатывании пропускной клапан быстро выходит из строя, это влечёт за собой повреждения котла или течь в контуре водоснабжения.

Группа безопасности твердотопливного котла
Группа безопасности бойлера

Резиновая мембрана водяного аккумулятора грушевидная

Для чего необходим такой накопитель

Как выяснили из принципа работы накопителя, главная его функция – поддержка постоянного давления воды в трубопроводе, будь то система отопления или водопровод.

Для полной ясности давайте рассмотрим все основные функции, которые выполняет накопитель:

• Продление срока эксплуатации насосного оборудования за счет преждевременного износа отдельных деталей. Запас воды в груше позволяет использовать водопровод без подкачки насосом. Он включится только тогда, когда запас иссякнет и давление упадет. Электродвигатель, установленный на насосе, рассчитан на определенную норму включений за один час. Накопитель предоставляет электродвигателю своего рода запас включений, продлевая его срок службы.
• Гидробак поддерживает стабильное давление водопровода, что избавляет от перепадов напора воды. Человек пользуется холодной и горячей водой. При одновременном открытии нескольких кранов происходит колебание воды, а вместе с ней и ее температуры. Например, один человек купается в душе, настроив смесителем подходящую температуру воды. Второй человек резко на кухне открывает кран холодной воды. Результат, в душевую кабинку пошел кипяток, так как давление горячей воды превысило давление холодной. Гидроаккумулятор мгновенно выравнивает давление, избавляя от таких неприятностей.
• Для любого трубопровода самым страшным является гидроудар. Внутри водопровода он возникает при включении насоса. В системе отопления при недостаточном давлении нарушается циркуляция. Вода внутри котла закипает, что вызывает резкие гидроудары по трубопроводу. Благодаря накопителю этих проблем можно избежать.
• Кто пользуется автономной системой водопровода, знает, что при отключении электроэнергии дом остается без воды. Накопительная емкость создаст небольшой запас на первое время, что очень востребовано для загородных домов.

Ознакомившись с устройством, можно ответить на вопрос, для чего нужен гидроаккумулятор в системе водоснабжения и отопления? Он необходим для стабильной работы автономной системы.

Грамотный монтаж

Конструкция гидроаккумулятора существенно отличается от обычного водяного бака. Это устройство постоянно в работе. Используемая мембрана либо расширяется, либо сужается. Внутри емкости поддерживается оптимальное давление. Несмотря на кажущуюся простоту, самостоятельно установить гидробак для водоснабжения крайне сложно. Необходимо не только правильно рассчитать его полезный объём и параметры давления, но и правильно подключить бак к трубопроводу, что позволит избежать гидроудара и разрыва соединительных элементов.

Устанавливаются такие баки на специальные резиновые напольные прокладки. Подключение к трубопроводу выполняется через прорезиненные переходники и гибкие фитинги. Сечение подводки не должно увеличиваться или сужаться, так как в подобном случае отмечается потеря давления или гидроудары в момент включения насоса. Первая прокачка гидроаккумулятора выполняется максимально аккуратно, так как от долгого бездействия резиновая груша мембраны обычно слипается. Включив насос на полную мощность, можно просто разорвать её. Из-за этого в последующем потребуется выполнить дорогостоящий ремонт оборудования.

Домовладельцу необходимо будет не только правильно смонтировать такие расширительные баки, но и выполнить их грамотную настройку и в последующем правильно обслуживать технику. Перед тем как приступать непосредственно к установке гидробака, с помощью обычного автомобильного манометра проверяется давление внутри емкости, которое должно соответствовать указанному в инструкции к конкретной модели. При наличии расхождений потребуется либо стравить лишний воздух, либо подкачать помпой бак.

Также выполняется настройка реле давления, которое находится под защитной крышкой непосредственно около труб подключения бака. Регулировка выполняется при помощи двух пружин и гаек с большой и малой дельтой. Найти необходимые показатели давления при включении и отключении помп можно в инструкции к приобретенному гидроаккумулятору.

Регулировка выполняется с помощью обычной плоской отвертки, которой можно увеличить или уменьшить давление подключения и отключения насоса.

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

• Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
• Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

• Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
• Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.
Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

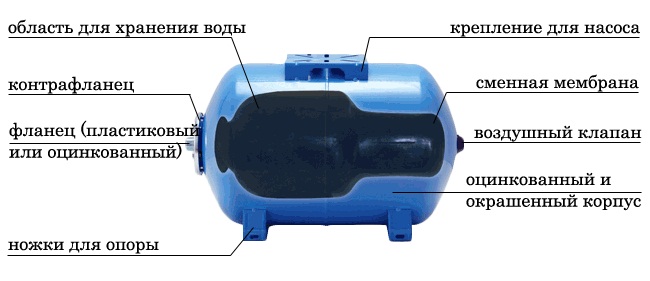

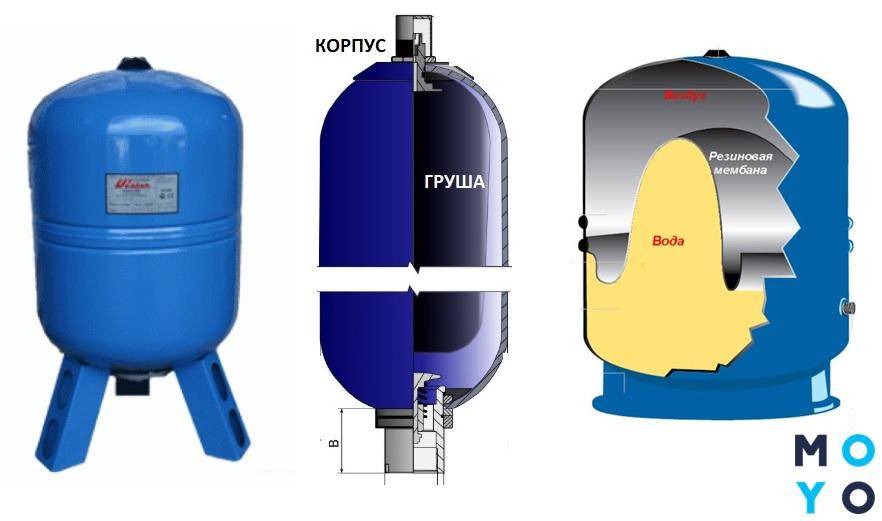

Устройство гидробака

Конструктивно гидробак представляет собой герметичный полый цилиндр из металла.

Внутри находятся мембрана, которую еще называют «груша», из специальной резины – бутила или синтетического этилен-пропиленового каучука.

Эти материалы прочны, соответствуют всем санитарно-гигиеническим требованиям и устойчивы к бактериям. Мембрана разделяет полость на две части, в одной из которых накапливается вода. Вторая занята сжатым воздухом, который и выталкивает воду из гидробака в систему при открытии крана.

 Работа гидроаккумулятора происходит циклично:

1. При уменьшении давления воды в системе (когда вода из гидробака уже выбрана) срабатывает датчик давления, и происходит запуск насоса для подачи воды.
2. «Груша» заполняется водой, ее объем увеличивается. Воздух сжимается, давление в баке растет.
3. Реле давления подает сигнал, и насос прекращает свою работу.
4. При потреблении воды вновь срабатывает реле давления и цикл повторяется.

 Существует ряд причин, для чего нужен гидроаккумулятор в системе водоснабжения:

Главная задача – благодаря гидроаккумулятору запуск и выключение насоса происходят реже. Двигатель не перегревается и дольше не выходит из строя. Кроме создания запаса воды накопитель смягчает гидравлические удары в системе водопровода. Воздух, содержащийся внутри баллона, уменьшает перепады давления в трубопроводе благодаря способности к сжатию

Как итог, меньше изнашиваются все элементы системы

Во время отключения электричества в гидробаке остается резервный запас воды, что важно при частых перебоях случае в электроснабжении

Какой объем гидроаккумулятора выбрать?

Давайте поговорим какой же объем гидроаккумулятора выбрать, который подойдет именно Вам. Для этого есть специальная формула, по которой можно рассчитать необходимый объем бака.

где:

• Amax — расчетный максимальный расход воды (литр/мин)
• К — коэффициент выбирается в зависимости от электрической мощности насоса, см. таблицу

Мощность насоса, кВт	0,55-1,5	2,2-3,0	4,0-5,5	7,5-9,0
Коэффициент К	0,25	0,375	0,625	0,875

• Pmax —давление выключения насоса, бар
• Pmin — давление включения насоса, бар
• Pвозд. — давление в воздушной полости гидробака, бар

Для примера, возьмем системы водоснабжения построенную на насосе Водолей БЦПЭ 0,5-50 со следующими данными:

Pmax = 3,0 бар

Pmin = 1,7 бар

Pвозд. = 1,5 бар

Аmax = 2,1 м3/ч (35 л/мин)

K = 0,25 (из таблицы выше, т.к. мощность насоса равна 970 Вт)

Из расчета по формуле получаем значение V = 29,1 литра

Ближайший по объему бак равный 35 литров, выбираем его для покупки.
