Подключение гидроаккумулятора
Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для установки реле срабатывания датчика давления.
На заводе в баке устанавливается 1,5 Атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для замера этого параметра в нижней части гидробака (от 100 литров) есть специальный вход.
- При использовании насоса поверхностного типа, установите его около гидробака. Обратный клапан устанавливается на подающем воду трубопроводе.
- Установку всех устройств, необходимых для работы гидроаккумулятора лучше производить, используя для обвязки в схеме пятивыводной штуцер.
- Наличие выводов с разными диаметрами делает его использование незаменимым при установке гидроаккумулятора в водопроводной системе.

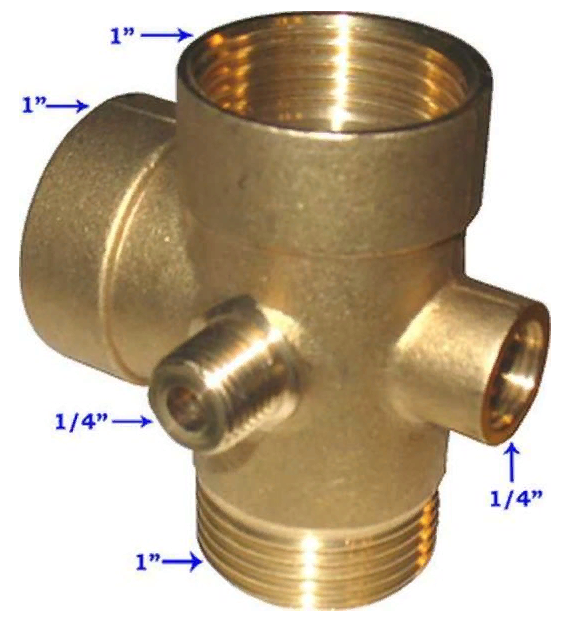

Пятивыводной штуцер
Но это необязательное требование. Кто-то любит делать все по старинке, используя фитинги и обрезки труб.

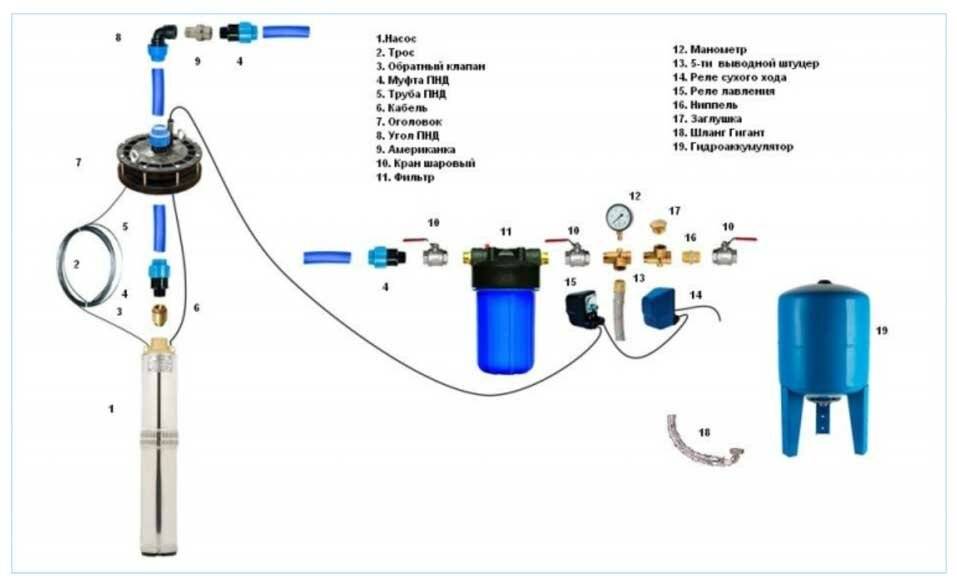

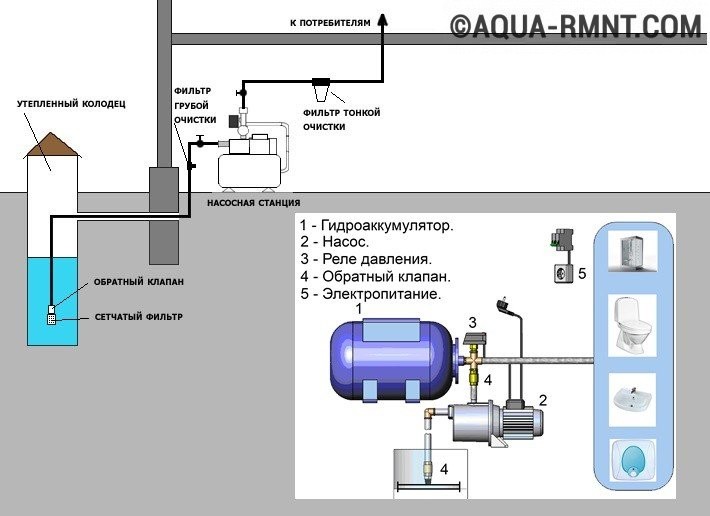

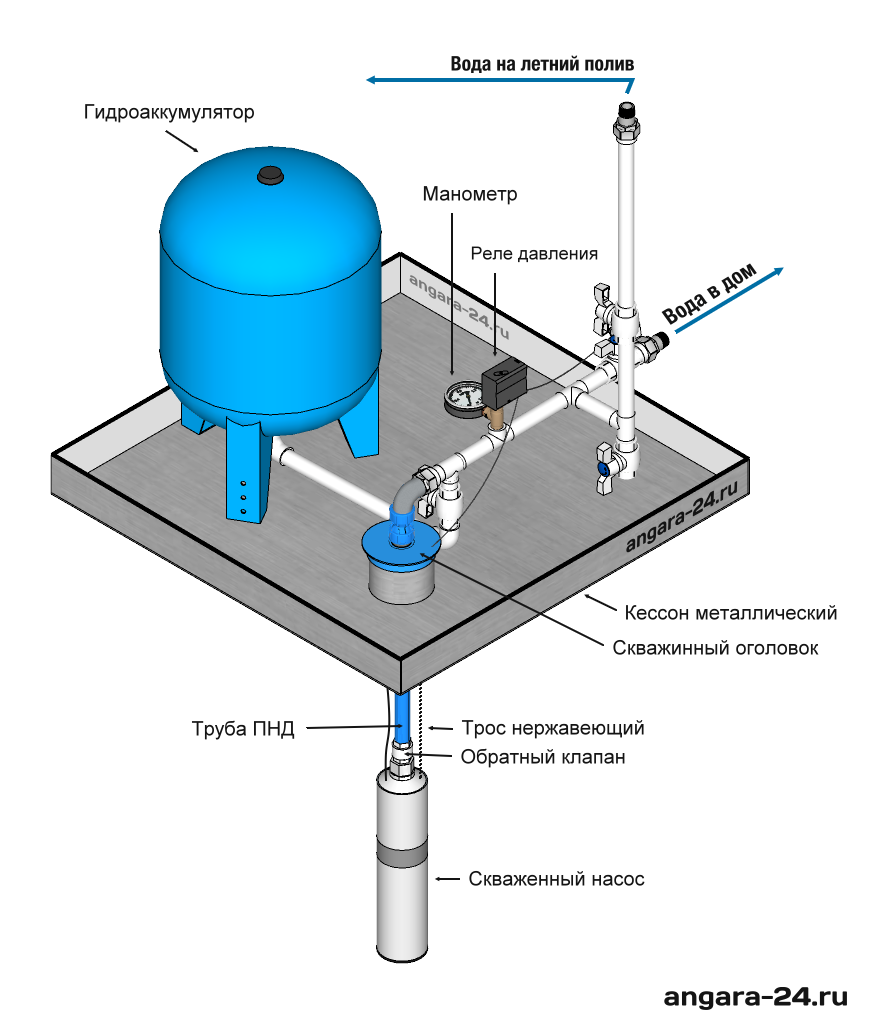

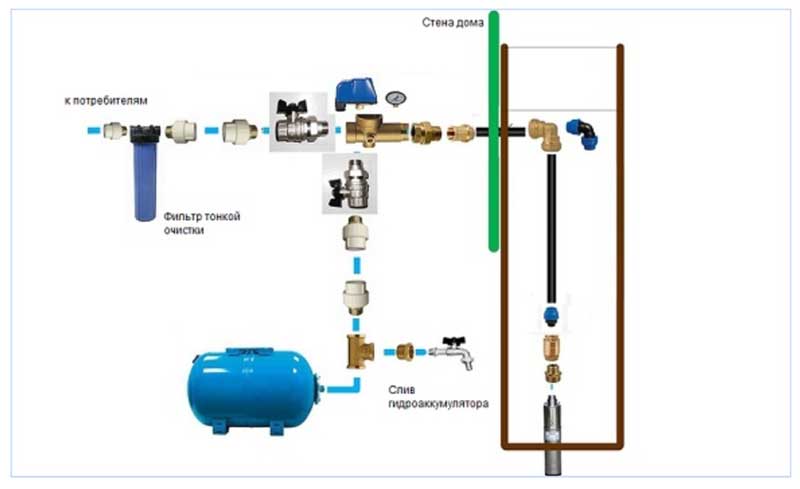

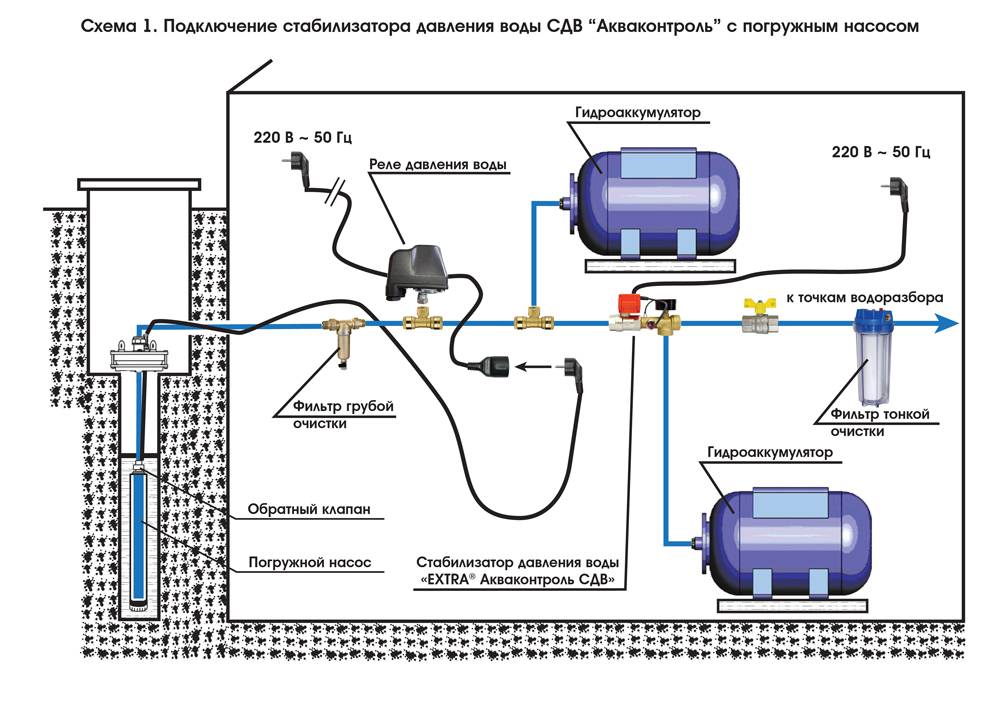

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

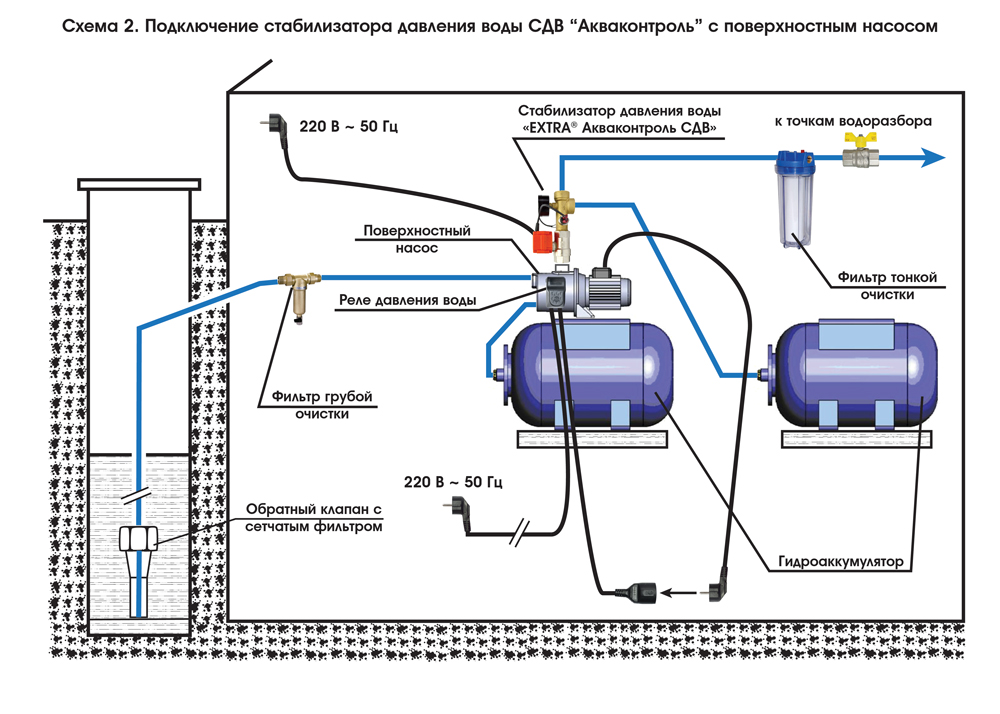

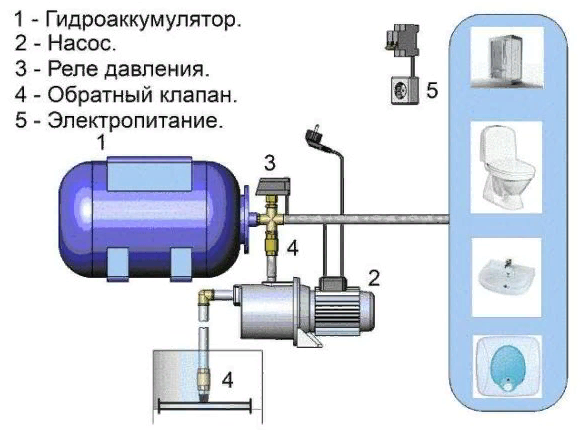

Схема подключения
После установки гидроаккумулятора нужно установить оптимальное рабочее давление в системе водоснабжения и отрегулировать срабатывание реле. Нормальную работу бытовой техники обеспечивает давление 1,4-2,8 Атм. Для сохранения мембраны, давление в системе должно быть больше, чем в гидробаке на 0,1-0,2 Атм.
Например, если давление в гидробаке 1,5 Атм, то показатель этого параметра в системе водопровода должен быть не менее 1,6 Атм. Для регулировки реле используется это значение, оно оптимальное для водоснабжения небольшого одноэтажного коттеджа.
Если дом больше – два или три этажа, для него потребуется повысить давление в гидробаке, делая расчет оптимального давления с помощью формулы: V=(H+6)/10, где Н – значение самой высокой в доме точки водоразбора. Вставив его в формулу, можно узнать какое давление необходимо установит в гидробаке.
Вот основные моменты, которые надо учитывать при прокладывании трубопровода и монтаже гидроаккумулятора в домашний водопровод. Правильная установка – залог долгой и исправной работы всей системы водоснабжения.

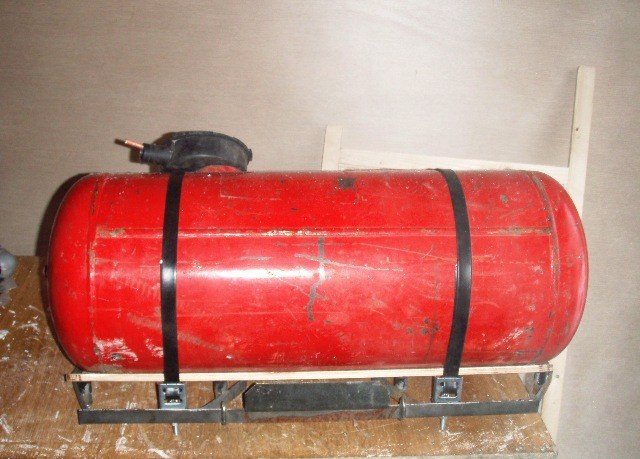

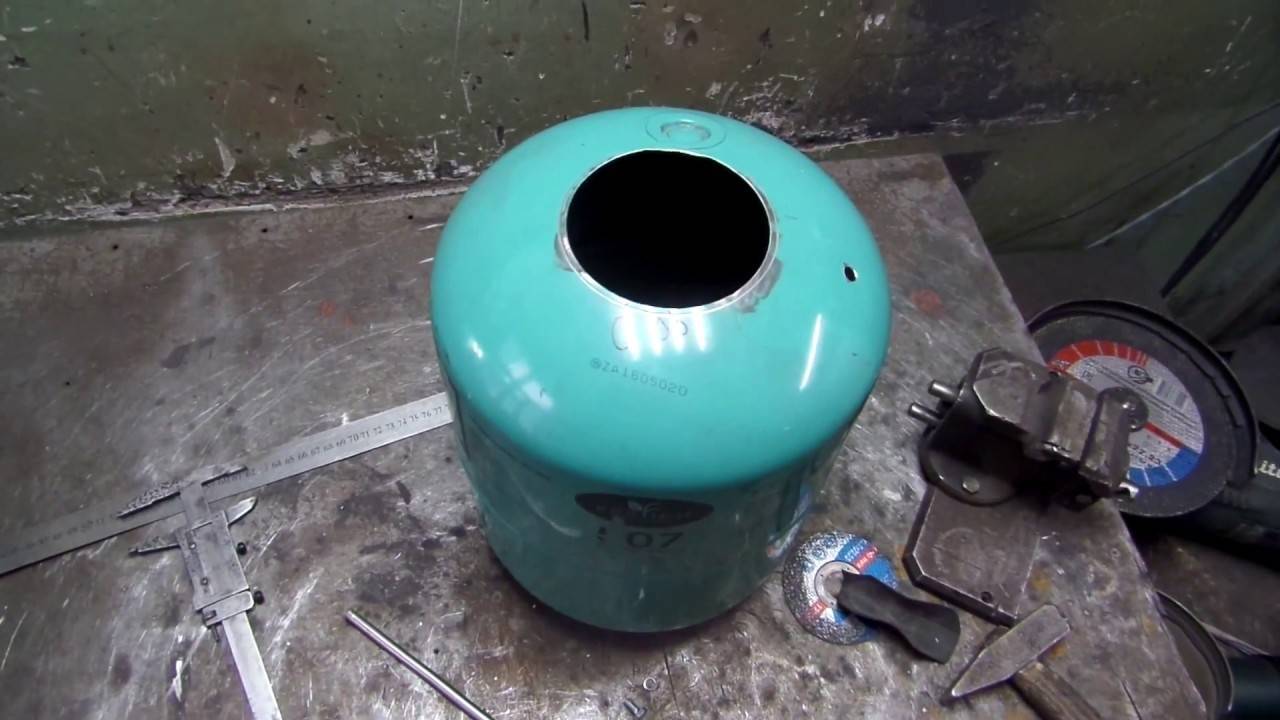

Новый бак из старого
Создать новый бак можно из старого нерабочего оборудования. Чаще всего в них из строя выходит именно мембрана. Новая груша для гидроаккумулятора решит вопрос о создании нового бака.
В баках для холодного водоснабжения применяется особая пищевая резина. Она безопасна в эксплуатации, не вредит здоровью человека. Также порог рабочего давления у таких изделий довольно велик и может достигать 8 Бар. Поэтому прежде чем создавать новый бак, необходимо купить грушу или мембрану с теми же характеристиками, которые были у прежнего элемента бака.
Можно применять такую же технологию, которая была представлена выше, но обеспечить бак этой деталью. Но в этом случае расчетам придется уделить больше времени. Поэтому он больше подходит для ремонта старого, вышедшего из строя бака.
устройство, инструменты, этапы изготовления и ошибки
Гидробак – это емкость в системе водоснабжения частного дома для хранения запасов воды на случай отключения электричества. Он также применяется для того, чтобы сократить количество включений насоса, что существенно увеличивает продолжительность работы оборудования. Сделать гидроаккумулятор своими руками не сложно, используя схемы или видеоролики, где подробно показан процесс сборки и подключения.

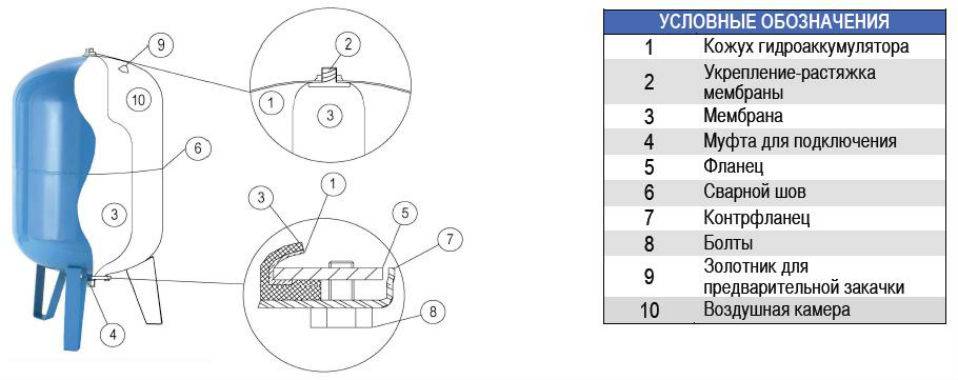

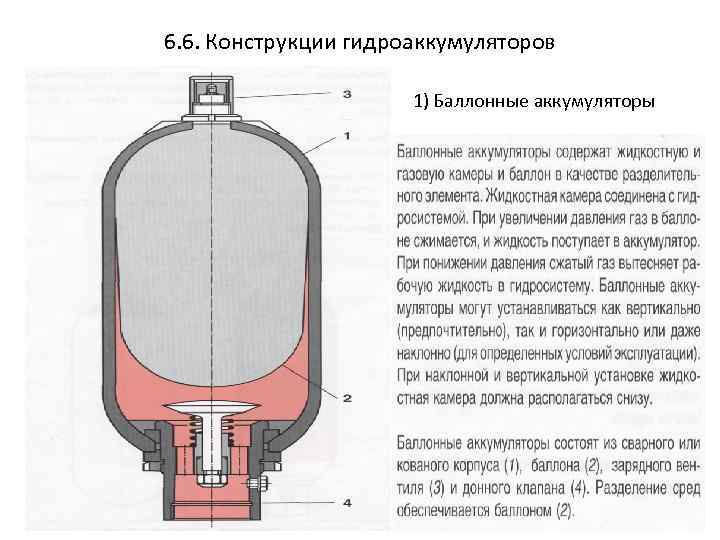

Устройство гидроаккумулятора
Объем гидробака должен быть не меньше 30 литров

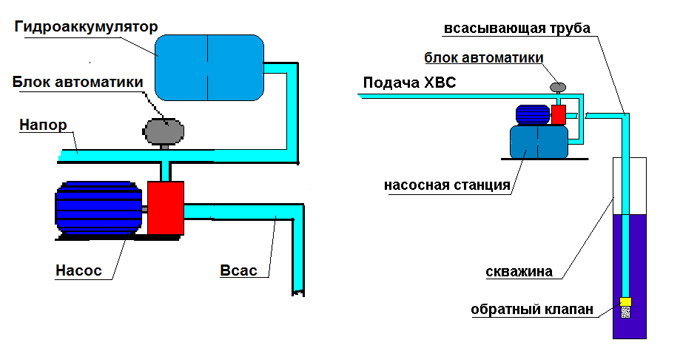

В водопроводной системе гидроаккумулятор располагается сразу после насоса. Его функции заключаются не только в защите агрегата от износа. Емкость препятствует поломке системы вследствие гидроудара, поддерживает постоянное давление. Благодаря ей в кране напор воды не меняется, разве что немного, перед очередным включением насоса.
Гидробак внутри состоит из двух частей. В одной – резиновой мембране – находится жидкость, в другой – воздух или газ. Воздух внутрь закачивают до определенного момента, чтобы разница между включением и выключением составляла не более 1 атмосферы.
При подаче жидкости в емкость внутри повышается давление, и сжатый воздух начинает давить на резиновую грушу. Вода поступает до тех пор, пока не срабатывает манометр на выключение насосного оборудования. Если в это время кран в доме открыть, вода будет поступать с хорошим напором. Как только ее количество уменьшается до нижнего значения манометра, оборудование снова включается, и жидкость опять начинает поступать внутрь гидроаккумулятора.
В некоторых моделях нет резиновой груши внутри. Для ее изготовления используется высококачественная пищевая резина, способная выдерживать большое количество циклов растяжения и сжимания. В домашних условиях можно обойтись без мембраны.
Необходимые инструменты и материалы
Мембрана для гидроаккумулятора
Чтобы изготовить гидроаккумулятор для систем водоснабжения своими руками, необходимо приготовить следующие инструменты и материалы:
- емкость из пищевой пластмассы, если система будет хранить питьевую воду;
- отрезок тонкой резины для создания уплотнителя;
- герметик силиконовый;
- ниппель, через который будет закачиваться воздух внутрь.
Кроме этого понадобится дрель, шурупы и гайки для установки емкости, а также тройники для подключения к водопроводу, краны, четвертник для подключения манометра. Главный элемент – манометр – можно купить в строительном магазине.
Этапы изготовления гидроаккумулятора своими руками
- С помощью дрели проделать три отверстия в емкости: одно сверху для четвертника, второе сбоку для крана, третье внизу для тройника.
- Необходимо изготовить резиновые прокладки на краны, перед тем как их устанавливать.
- Внизу ставится кран, к нему прикручивается тройник для подвода и дальнейшей транспортировки жидкости в дом.
- Сбоку монтируется обычный кран, через который можно будет стравить лишнюю воду.
- Сверху ставится четвертник, а к нему подсоединяется ниппель, манометр и датчик давления.
Все соединения промазываются герметиком, чтобы не было течи. После сборки бак необходимо правильно запустить. Для этого:
- Открыть боковой кран.
- После включения насоса вода начнет набираться внутрь до тех пор, пока не начнет вытекать сбоку.
- Кран закрыть.
- Обычным велосипедным или автомобильным насосом через ниппель накачать воздуха до 1 – 2 атмосфер.
После этого можно эксплуатировать емкость. Есть вариант купить в сервисном центре мембрану, которая предназначена для замены в насосных станциях, и попробовать самостоятельно установить ее в пластиковую емкость. Одно условие: диаметр входного отверстия должен соответствовать диаметру горловины мембраны. При таком способе понадобится дополнительный элемент – держатель горловины, чтобы вода не протекала.
Ошибки в работе
Уменьшить срок эксплуатации может некачественная пластмасса, которая лопнет под давлением воды и воздуха. Слишком маленькая емкость неэффективна для частного дома. Нельзя покупать дешевый герметик, иначе соединения начнут течь уже на следующий день. Электрические кабели от реле давления не должны соприкасаться с жидкостью во избежание короткого замыкания.
Для удобного пользования необходимо правильно выставить нижний и верхний предел давления. Если этого не сделать, будет заметна разница в напоре воды. Если в этот момент кто-то из жильцов купается в душе, перед самым включением насоса из крана будет идти кипяток, так как напор ослабнет.

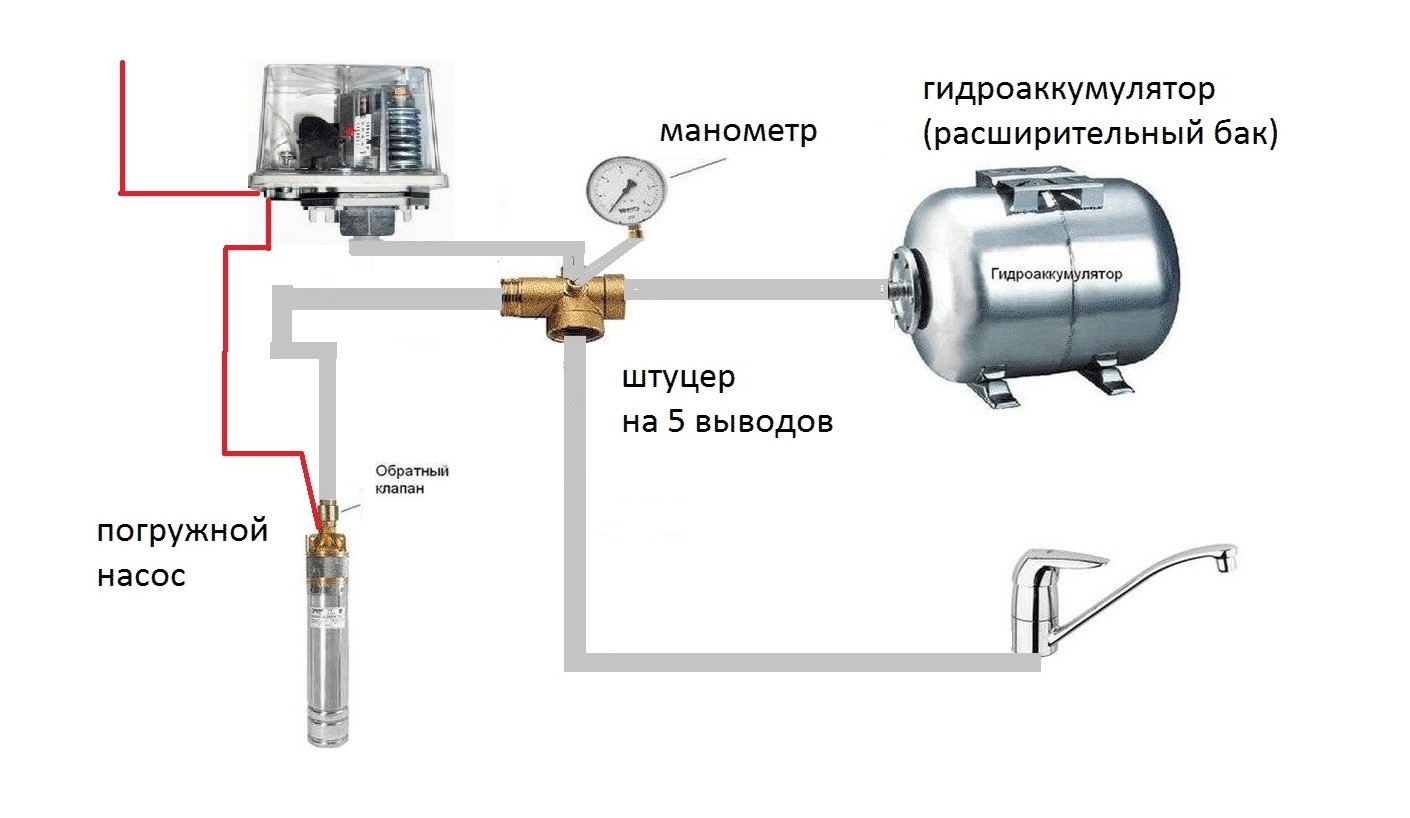

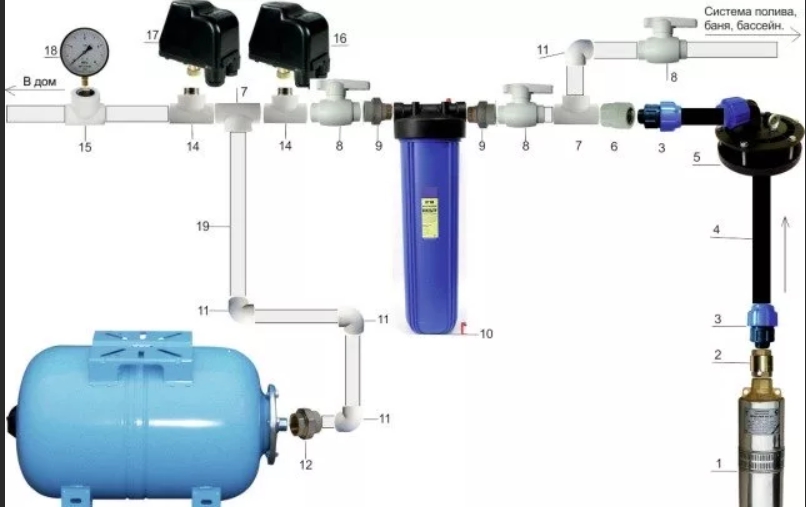

Что представляет собой схема подключения гидроаккумулятора
Чтобы подключение прошло успешно, надо делать его по схеме. Изучите, что вам надо для подключения, какие элементы и детали, а также, вам поможет инструкция и схема подключения.
Чтобы знать, что и куда подключать, надо для начала ознакомиться с главными составляющими схемы подключения. Вокруг них строится весь процесс. Назначение схему – показать, как подключается гидроаккумулятор в общей цепи.

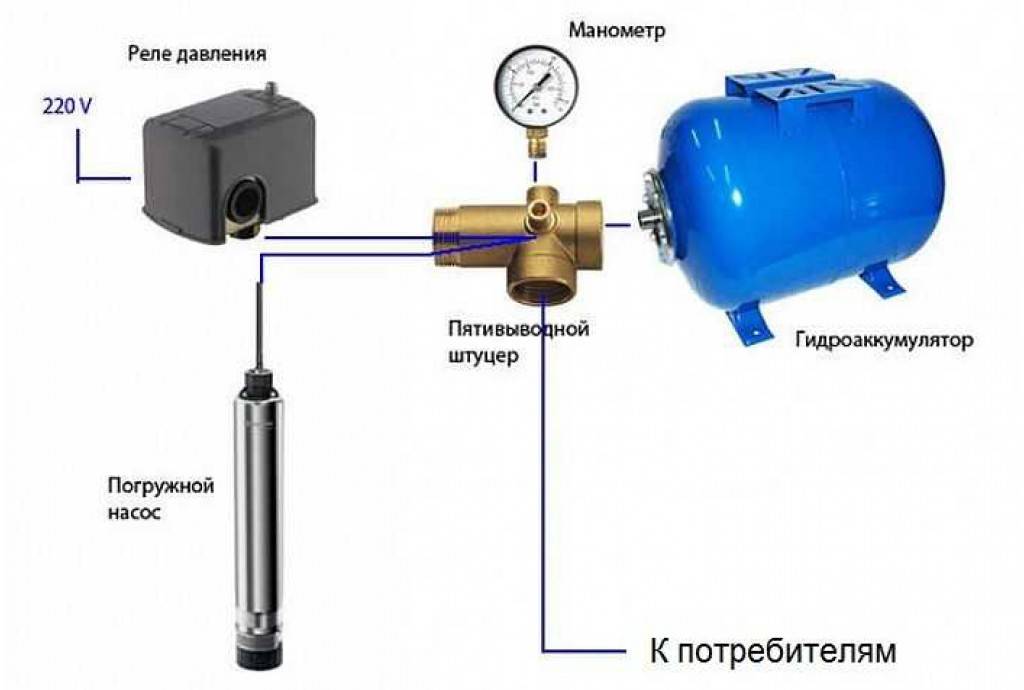

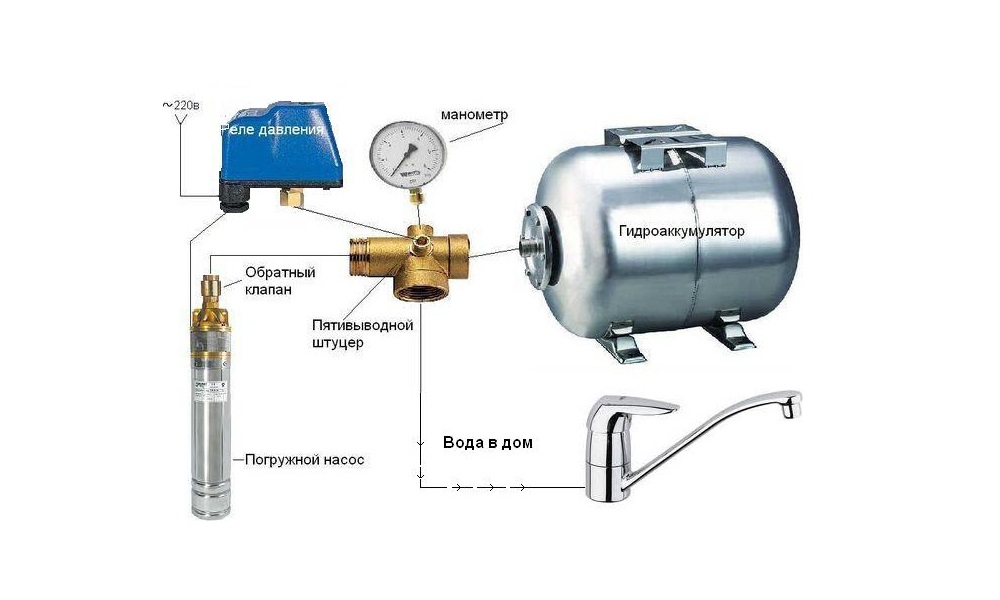

Схема подключения гидроаккумулятора имеет три основных элемента:
- Сам гидроаккумулятор;
- Погружной насос;
- Реле давления;
- Пятивыводной штуцер.
Это основные составляющие схемы подключения. При сборе гидробокса учитывайте автоматику гидробака, ставьте подсоединение к шлангам и дополнительный штуцер при необходимости, поможет в надёжности и обвязка. Гидронасос лучше соединить с реле давление на последних этапах, так к нему подключается напряжение. Реле соединяется с пятивыводным штуцером. К нему же присоединяется и обратный клапан.
На другой конец штуцера крепится гидроаккумулятор. От него же идёт трубопровод в дом в краны. Для анализа состояния используется манометр. Его можно установить на пятивыводной штуцер. Обычно в нём уже есть отверстия для установки.
По такой схеме вы быстро и без проблем подключите все главные элементы. Не скупитесь купить хороший погружной насос и осуществить подбор качественного гидроаккумулятора. Это те составляющие, на которые стоит потратить деньги. В этом случае они прослужат вам десятки лет.

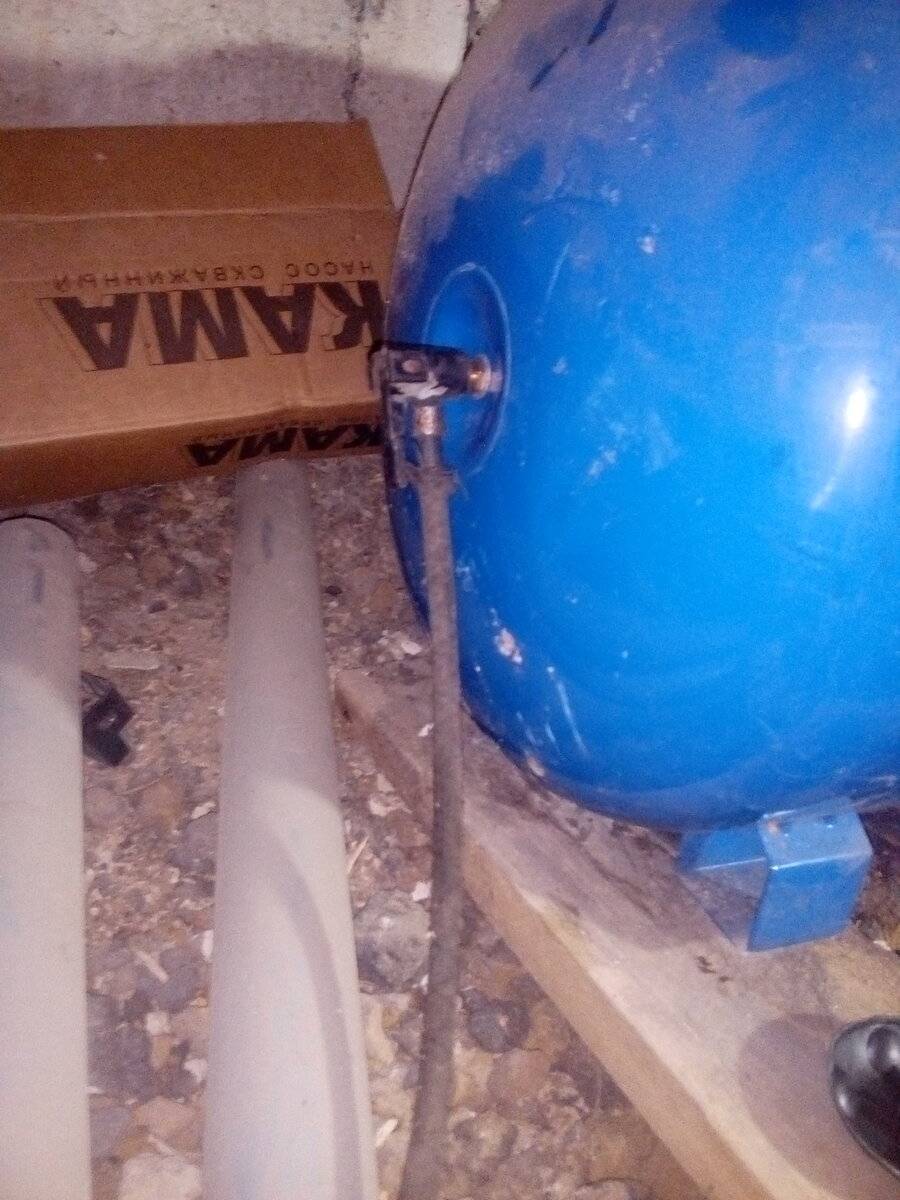

Особенности монтажа гидроаккумулятора
К установке данного устройства предъявляют более строгие требования по сравнению с монтажом накопительного резервуара. Объясняется данная особенность тем, что накопитель, расположенный на чердаке, статичен, а в тоже время гидроаккумулятор все время находится в динамическом движении, поскольку водная масса поступает в емкость и отбирается из нее, а в это время мембрана сжимается или растягивается.
Чтобы вибрация в процессе работы гидробака не передавалась водоснабжающей системе и предметам, находящимся рядом, его размещают на прочном и ровном основании, применяя амортизирующие прокладки из резины. Место его монтажа должно быть хорошо доступным и просторным.
Особенности устройства гидроаккумулятора для систем водоснабжения и принцип его функционирования требует периодического выполнения проверки, настройки и обслуживания. Перед монтажом следует знать, какое давление должно быть в пустой емкости. Обычно номинальная величина данного показателя составляет 1,5 бара – его устанавливают производители прибора (прочитайте: “Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке”).
Через время воздух частично покидает емкость. По этой причине нужно измерить давление манометром и при необходимости подкачать воздух или, наоборот, стравить его при избыточной величине данного показателя.
Не лишним будет уточнить величину нормального давления воздуха в незаполненном жидкостью гидроаккумуляторном баке для водоснабжения – информация об этом содержится в техпаспорте. Так как золотник имеет типовые размеры, для проведения замеров подойдет каждый манометр. Если гидробак не укомплектовали данным измерительным прибором, можно воспользоваться автомобильным вариантом.
Устройство гидроаккумулятора для систем водоснабжения предусматривает, что перед тем, как наполнять его водой, нужно удалять весь воздух из мембраны. Первый раз жидкость закачивают внутрь его медленно, тонкой струей под слабым напором. Это необходимо для того, чтобы не допустить повреждения мембраны, поскольку она при хранении в магазине могла слегка деформироваться или слежаться.
Все эти нюансы на первый взгляд кажутся незначительными, но они могут оказать существенное влияние на работоспособность гидроаккумулятора. Важным процессом является настройка требуемой величины давления в резервуаре.
После наполнения емкости водой следует повторно измерить манометром давление воздуха. Чем меньше его окажется в гидробаке, тем ниже будет этот показатель и тем больший объем жидкости можно закачать.
Но чем меньше в аккумуляторе воздуха, тем ниже рабочее давление жидкости в месте ее выхода из емкости. Допустимая величина его снижения может быть равной 1 бару, если возникла потребность в наличии дополнительного объема для хранения воды. При этом наблюдается понижение напора потока в системе.
Если в напорном баке воздуха окажется недостаточно, мембранная вставка, наполненная водой, растянется и может достать до металлических стенок. Это не допустимо, поскольку в результате такого контакта резина начинает разрушаться и мембрану приходится менять.
После того как емкость наполнена, произведена ее регулировка и сделано подключение к водоснабжающей системе, можно приступать к настройке реле давления. К нему обычно прилагают инструкцию, содержащую подробное описание порядка действий.

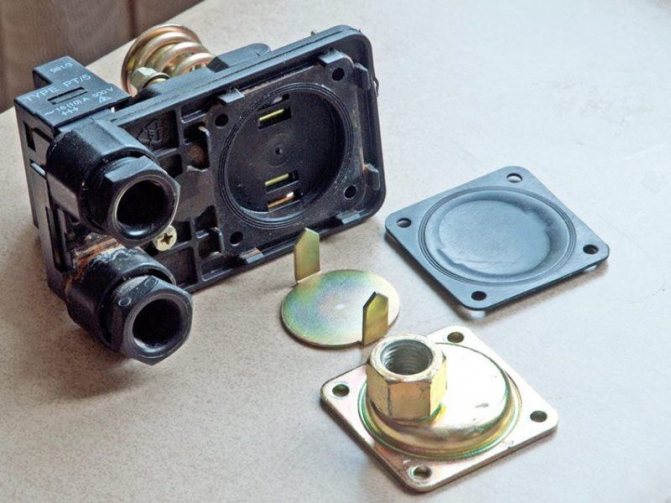

Если посмотреть под крышку корпуса, то там можно увидеть две регулировочные пружины. Та, что больше, позволяет выставлять величину минимального давления, при которой реле запускает насос, а тот начинает закачивать жидкость в энергоаккумулятор для воды. При помощи меньшей пружины настраивают разницу между верхним и нижним значением.
По мере того, как производится отбор воды из резервуара, давление начинает меняться. При достижении нижней величины замыкаются контакты реле, и включается насосное оборудование. В процессе настройки реле приходится несколько раз наполнять емкость и после этого ее опустошать. Как правило, разница между величиной давления включения и отключения равна около 2 бар.
В паспорте, прилагаемом к гидробаку, производитель указывает максимальное давление, на которое он рассчитан, но накачивать его до такого значения не имеет смысла. Дело в том, что при функционировании на пределе возможностей прибор быстрее изнашивается. Когда выполняется настройка реле давления, нужно учитывать, что разница между величинами давления отключения и воздуха в напорном баке должна составлять примерно 10%.
Советы опытных специалистов
Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.
Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.
Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя
Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.
Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.
Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.
Основная причина поломок реле гидроаккумулятора – появление в трубах воздуха, песка или иных загрязнений. Происходит разрыв резиновой мембраны, и в итоге прибор подлежит замене
Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.
Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.
Самостоятельное изготовление гидравлического аккумулятора
Чтобы сэкономить средства, можно сделать гидроаккумулятор своими силами. В целом, все материалы доступны, а процесс изготовления не слишком сложен. Однако в самом начале, нужно определиться с будущей конструкцией устройства. И проще всего будет сделать гидроаккумулятор без мембраны – эта простейшая конструкция достаточно функциональна.
Подготовка
Прежде всего, потребуется подготовить все необходимые материалы:
самая главная часть – это емкость. Можно взять стальной, алюминиевый или пластиковый бак. Объем должен быть в пределах 100 литров. Однако, не стоит брать слишком маленький бак, если его объем будет меньше 30 литров, он будет неэффективным в работе;
Кроме этого, понадобятся гайки, шайбы, набор ручного инструмента и дрель для проделывания отверстий в баке.
Изготовление устройства
Поскольку гидравлический аккумулятор не включает в себя мембрану, сделать его очень просто. Главное, все делать аккуратно. При этом, нужно учесть тот факт, что система будет работать под давлением, поэтому сам бак, должен быть прочным.
Инструкция, как сделать гидроаккумулятор своими руками:
- в первую очередь, нужно просверлить три отверстия в основной емкости. Они делаются на верхней и нижней части, а также в боку;
- в боковое отверстие вставляется кран для сброса воды;
- в верхнее отверстие также монтируется кран, а на него накручивается четверник;
- в нижнее отверстие вставляется еще один кран с тройником.
Очень важно, чтобы все соединения были надежно герметизированы. Для этого, под краны ложатся прокладки, которые садятся на герметик. А резьбовые соединения заделываются при помощи специальной ленты
А резьбовые соединения заделываются при помощи специальной ленты.
В целом, сама конструкция готова, теперь нужно подсоединять все необходимые элементы.
К верхней части, подсоединяется:
- реле давления;
- ниппель для закачки воздуха;
- манометр.
Подключение манометра к тройнику
Если использовался пятерник, то можно подсоединить к нему и трубопровод для набора воды, однако, лучше подсоединять его к низу бака.
К нижней части подключается водопровод – на одном тройнике делается ввод и вывод. На этом, основные работы закончены.
Таким образом, самодельное устройство, делается легко и быстро. Теперь, нужно подготовить его к работе.
Подготовка к работе
Делается это очень просто. Для этого в емкость набирается вода и закачивается воздух. Для этого нужно:
- открыть боковой кран на аккумуляторе;
- включить насос и набирать воду до тех пор, пока она не потечет из крана;
- после этого, насос выключается и кран закрывается;
- теперь нужно подключить к баку насос и накачать в него воздух.
Насос, для этих целей подойдет любой. Давление определяется по установленному манометру и должно составлять 1,5-2 атмосферы.
Вообще, оптимальное давление можно подобрать уже в процессе эксплуатации системы
Здесь важно понимать такую зависимость:
- чем больше давление воздуха, тем меньше будет объем воды, который вмещает в себя бак. С другой стороны, так в системе будет больший напор воды;
- чем меньше, давление воздуха, тем больше жидкости поместится в емкость, а следовательно, насос будет включаться реже.
Режим работы должен подбираться из конкретных параметров системы водоснабжения.
Подключение реле давления
Это очень важный момент, поскольку от правильности подключения реле, напрямую зависит работоспособность всей системы. Вообще, нужно внимательно ознакомиться с инструкцией и делать подключение электрики согласно указаниям, ведь иначе, можно спалить и реле и насос.
В целом, принципиальная схема выглядит таким образом:
- понадобится два электрических кабеля, лучше всего использовать медный трехжильный провод с возможностью заземления. Сечение подбирается исходя из мощности подключаемого насоса;
- один подключается к реле и к бытовой электросети;
- второй подключается от реле к погружному насосу.
Подключение к реле давления
При этом, важно не перепутать клеммы. После этого, нужно настроить реле давления. Обычно, за это отвечают две гайки с пружинами – первая за минимальный порог, а вторая за максимальный

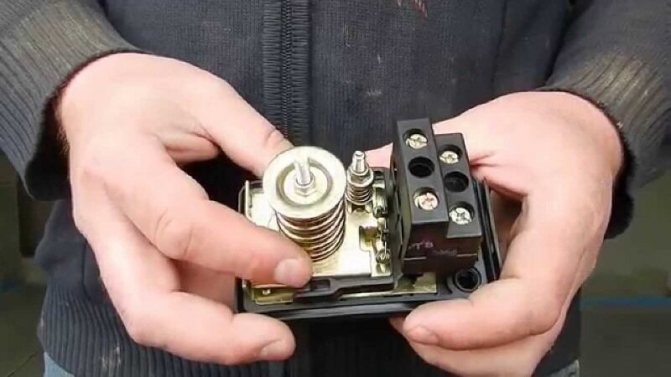

Обычно, за это отвечают две гайки с пружинами – первая за минимальный порог, а вторая за максимальный.
После того, как подключение и настройка будут завершены, необходимо сделать пробный пуск. При этом, желательно открывать кран, через который в гидроаккумулятор поступает вода не полностью.
Если реле не срабатывает при достижении необходимого давления воды в баке, его нужно подкорректировать. Точно так же проверяется и минимальный порог.
На этом, работы по изготовлению и настройке гидравлического аккумулятора можно считать завершенными – устройство полностью готово к работе.
Функции и особенности масляного бака для гидравлики
Гидробак для станции или любого транспортного средства просто необходим, ведь в нем хранится рабочая жидкость – питание и движущая сила гидроустановок. Помимо непосредственно хранения жидкой среды емкость выполняет следующие функции:
- отстаивает и фильтрует гидрожидкость от пузырьков воздуха, твердых частиц и грязи с помощью набора фильтров;
- охлаждает масло до необходимых температурных значений, поскольку холодное тяжело перекачивать, а горячее может повредить узлы системы; охлаждение происходит без применения хладагентов или терморегулирующих устройств благодаря особой конструкции емкости;
- в редких случаях поддерживает нужное давление в системе.
Функции, назначение, виды
В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:
- Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
- Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
- Создать небольшой запас воды на случай отсутствия электроэнергии.
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

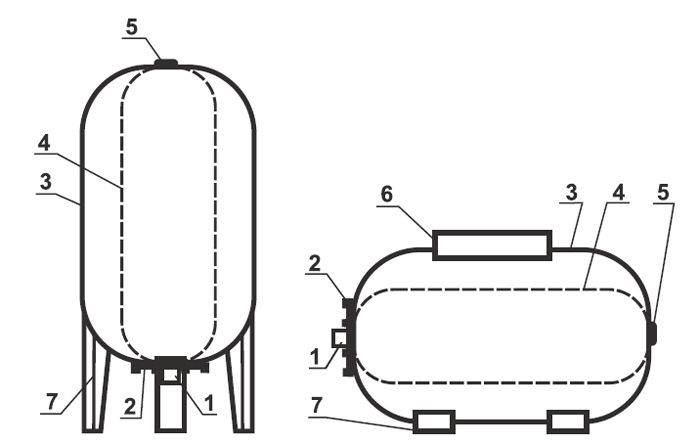

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

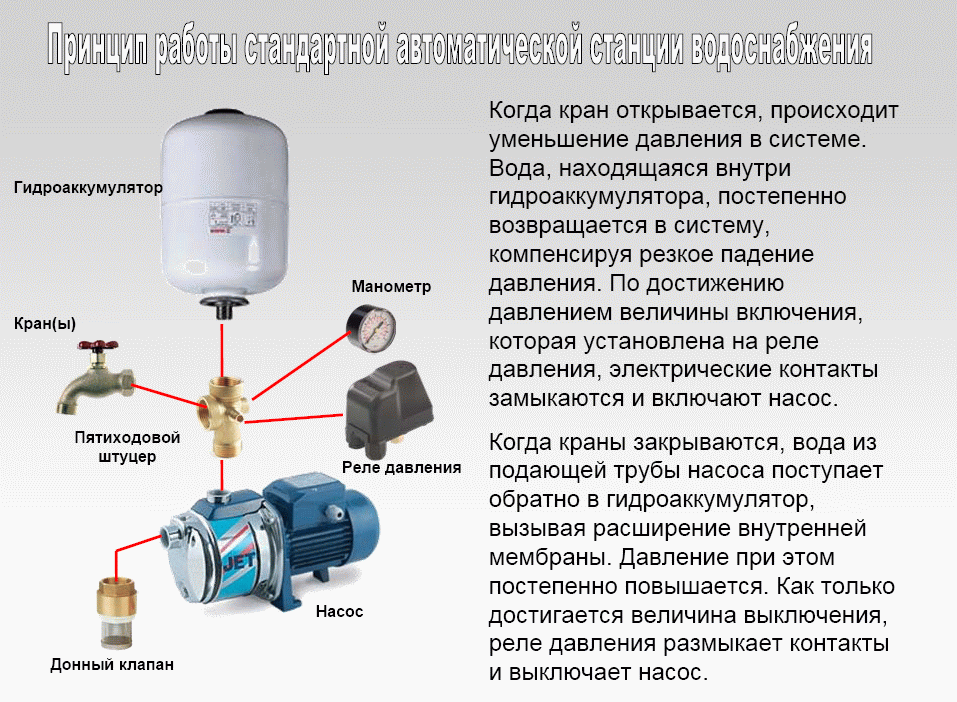

Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.
Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Вывод (прочитать обязательно)
Без мембранный гидробак весьма прост в изготовлении, но также в его конструкции есть значительные минусы. Главным из которых является то что вода растворяет в себе кислород, по этому нам нужно часто обслуживать такой гидроаккумулятор, чтобы в системе не случился гидроудар. Воздух растворяясь уходит он освобождает место для воды, поэтому нам нужно постоянно сливать лишнюю воду и докачивать кислород.
Для этого нужно проделывать следующую процедуру раз в 2 дня:
- Открыть боковой кран
- Сливать воду пока не перестанет бежать
- Закрыть кран
- Накачать воздуха до нужного давления
Из выше изложенного следует вывод что без мембранная конструкция очень затратна в обслуживании. Такой агрегат можно устанавливать в бане или на даче где он не используется подолгу. Приехали, подкачали давление, попользовались, уехали. Если же вам нужен гидроаккумулятор в жилой дом то рекомендую купить с завода с мембраной. Проблем с обслуживанием будет намного меньше. Если вы знаете еще какие-либо схемы гидробаков своими руками то пишите о них в комментарии.
