Гидрозатвор для канализации: принцип работы, виды, как сделать и цена

Гидрозатвор для канализации своими руками

Простейшая конструкция, которую можно сделать самому – коленный гидрозатвор. Для его изготовления подойдет пластиковая труба по диаметру слива. Его нужно изогнуть буквой U и c помощью муфт плотно соединить с канализационными трубами. Диаметр сифона не всегда совпадает с диаметром труб, в этом случае целесообразно воспользоваться переходником, пластиковым кольцом, имеющего два разных диаметра.

Один по размеру сифона, другой – канализационного слива. Уплотняющее кольцо для надежности можно смазать силиконовым герметиком

Обратить внимание, чтобы изгиб был на 50-70 мм ниже сливного отверстия канализации. Для сухого гидрозатвора можно взять теннисный мячик, немного больше диаметром трубы

Необходимо сделать камеру, в котором он будет находиться, соединить камеру с трубами канализации.

Пока в сифоне стоит водная пробка, мячик плавает, когда вода испаряется, он по типу поплавка опускается, закрывая сливную трубу. Такой самодельный гидрозатвор можно использовать даже в морозы. В случае если мячик примерзнет к трубе, в канализацию стоит налить горячую воду, и проблема решится.

Что такое гидрозатвор

Одним из необходимых и обязательных элементов любого сантехнического прибора, подключенного к канализационной системе, является сифон.

Это простейшее устройство, горизонтального изгиба выпускной гарнитуры, в котором всегда присутствует некоторый объем воды. Это — гидрозатвор для канализации, он выполняет важную функцию отсечки объема канализационной системы от внутренней атмосферы жилого или общественного помещения. Как правило, сантехнические приборы представляют собой род чаши с выходным отверстием.

Сифон является частью выпускной гарнитуры и подключается к отверстию для слива как отдельный элемент. Это облегчает изготовление и монтаж, позволяет просто и быстро произвести замену дефектного устройства.

Единственным устройством, которое имеет собственный гидравлический затвор в качестве неотделимого элемента конструкции, обеспечивающего функциональные возможности, является унитаз. Его сифон обеспечивает удаление отходов вместе с потоком воды и не может монтироваться отдельно.

Сухой вариант

Принцип работы сухого затвора.

Материалы и инструменты:

пластиковый шарик;
прокладка.

Сухой гидрозатвор также используется для устранения запаха из канализации. Конструкция и принцип его работы отличаются. В таком устройстве вместо воды применяется сухой материал.

Можно самостоятельно изготовить сухой гидрозатвор. Для этого надо использовать пластиковый шарик, диаметр которого немного больше диаметра трубы стока. Этот шарик кладут в отверстие стока.

Затем его надо закрепить по краям так, чтобы он не сдвигался в стороны. Для этого на трубу надо надеть прокладку. Стенки прокладки будут удерживать шарик в трубке. При этом высота стенки над уровнем трубы стока составляет 5 см.

Функционирует такое устройство достаточно просто. Когда в трубе канализации присутствует вода, шарик всплывает и тем самым мешает прохождению запахов из трубы канализации в воздух. При этом высвобождается сток.

Когда в трубе вода отсутствует, шарик просто лежит на трубе и закрывает выход газов из стока.

Использовать такую конструкцию можно не только в квартире, но и в бане или сауне. Если зимой шарик примерзнет к стоку, то это не приведет к разрыву трубы. В этом случае шарик можно облить горячей водой, при этом лед растает.

Принцип организации гидрозатвора на канализацию.

Гидрозатвор с водяной пробкой перестает работать, если канализацией не пользуются. Если вы отсутствовали в квартире больше месяца и не включали воду, то водяной барьер исчезает и пропускает воздух из канализации.

Поэтому если, например, вы не проживаете на даче зимой, то нужно иногда приезжать туда и открывать кран с водой, чтобы сохранить устройство в рабочем состоянии.

Можно установить готовый гидрозатвор. Существуют следующие виды гидрозатворов для канализации:

бутылочный;
трубчатый;
гофрированный.

Бутылочный гидрозатвор лучше выполняет свои функции. Его можно разбирать и прочищать от засоров в случае необходимости.

При замене деталей данная конструкция очень удобна. В том случае, если вы уронили какие-либо мелкие предметы или украшения в ванну либо раковину, такой сифон удержит нужный предмет.

Трубчатый и гофрированный приборы сделаны в виде гибкой пластиковой трубки. Трубчатый сифон имеет большие размеры, поэтому применяется реже.

Гофрированный сифон имеет меньшие размеры, его можно регулировать, поэтому он пользуется большей популярностью.

Цена ↑

На ценообразование влияет множество факторов:

использование разных материалов для изготовления однотипных конструкций гидрозатворов;
габаритные размеры и конструктивная сложность, а также наличие специализированных деталей или материалов;
собственные трудозатраты и объемы производства, непосредственно влияющие на получение желаемой прибыли;
популярность бренда производителя сантехнического оборудования, влияющая не только на образование цены на продукцию, но и частично свидетельствующая о качестве товара.

Хотя, несмотря на подобную зависимость, можно отметить, что существует целый ряд малоизвестных компаний-производителей, качество продукции которых ничуть не уступает именитым моделям, а вот цена на такие изделия может оказаться значительно ниже.

несмотря на внешнее сходство конструкций, цена гидрозатвора для канализации типовых моделей может существенно отличаться из-за внесения собственных конструктивных доработок.

И все же, несмотря на столь проблематичное ценообразование можно выделить «разумные» колебания цены гидрозатвора для канализации по регионам РФ (на примере отдельных популярных позиций):

Город закупки	Сифон для умывальника бутылочный 1″1/4Х40/50 вып с гофр. нерж/сетка А3202 (руб.)	Сифон для мойки гофрированный 1.5Х40мм-800мм GS1040 (руб.)	Гофросифон (руб.)	Обвязка для ванн поворотная белая (СП) ПА (руб.)	Е255 Обвязка на ванну «АНИ» с вып. И переливом регул. С гиб. тр. 40Х50 (руб.)
Москва и область	93-100	48-60	50-60	44-50	294-320
Ростов-на Дону	85-90	45-50	55-63	40-45	270-285
Челябинская область	90-93	50-60	50-60	40-48	275-290
Тюмень	97-105	50-55	50-55	45-50	290-330
Новосибирск	95-102	48-55	50-58	43-52	300-320

Чтобы создать правильную канализационную систему с надежным гидрозатвором, необходимо учитывать все выше перечисленные факторы и особенности разнотипных гидрозатворов.

Установки гидрозатвора на канализацию

Выпускаемые сегодня устройства сифонов настолько понятны и просты, что установить их на место в систему крайне просто и любой человек может выполнить это самостоятельно. Рассмотрим несколько примеров:

Самостоятельно сформированное устройство гидрозатвора может быть выполнено из обрезка трубы и нескольких стандартных фитингов.

Применение дополнительного уплотнения в виде герметика обеспечит длительную работу устройства.

Таким же образом формируется подключение трапа в душевой или ванной комнатах, причем подключать его можно непосредственно к коллекторной трубе диаметром 110 мм.

При необходимости произвести прочистку устройство просто демонтируется, а затем собирается обратно.

Считающийся наиболее сложным в установке гидрозатвор для ванны легко может быть выполнен с использованием гофрированного пластикового шланга. Гофра используется для устройства перелива, являющегося также обязательным элементом сантехнической обвязки ванны, а сифон можно использовать как цельным, подбирая по размерам, так и из такого же шланга

Неудобство работы в стесненном пространстве заставляют уделять особое внимание качеству установки крепежа – без перекосов и строго по резьбе

Проще всего производится подключение к кухонной мойке бутылочного гидрозатвора.

Для этого нужно установить верхнюю воронку в отверстие раковины и завернуть прижимную гайку. Перед этим под воронку устанавливается прокладка. Не следует чрезмерно затягивать гайку – она может вытеснить прокладку с конического посадочного места и образовать протечку.

После этого на трубу надевается кожух и фиксируется гайкой. От корпуса отводится гофротруба к входной резиновой втулке на отверстии канализационной трубы. Втулка подбирается наружным размером под отверстие, а внутренним – под диаметр наконечника гофротрубы.

Смотреть видео

Брага. Часть 3. Подключаем гидрозатвор к канализации

Watch this video on YouTube

Как изготовить гидрозатворы своими руками

Совершенно очевидна необходимость сифона в системе канализации. Как сделать эту простую, но немаловажную деталь своими руками? Для этого лучше всего использовать стандартные фитинги нужного размера. Разумеется, нужно владеть навыками пайки пластиковых труб с применением специального оборудования – паяльника.

Смотреть видео

Причины запаха канализации в ванной и на кухне +как сделать вакуумный клапан

Watch this video on YouTube

Но это нехитрое искусство и обучиться ему несложно и недолго. Прибор можно взять в аренду с посуточной оплатой не расходуя средств на приобретение.

Типы

Гидрозатворы для канализации бывают разные, выбирать их нужно исходя из целевого места использования в доме. Существует три вида: коленные, бутылочные, сухие.

Коленный

Данная конструкция максимально проста – состоит из двух колен, которые образуют изгиб по форме буквы U. Собственно водяной затвор образуется в том месте, куда подсоединяется сливная труба из сантехнического прибора.

Пространство для установки затвора может быть ограниченным, если не получается установить 2 колена, допускается использование только одного, но при этом нужно достичь такого изгиба, чтобы остаточные стоки заполняли его полностью. Изготовляют коленные затворы из чугуна, полипропилена, бронзы.

Используется коленный тип для:

Установки в ванной.
Подключения унитаза.

Данный тип имеет основное преимущество – надежность, ведь водяная пробка способна выдерживать сильное давление в системе канализации. Пропускная способность зависит только от диаметра трубы, которая используется для затвора.

Недостаток тоже есть – неразборность. Это критично, когда нужно убрать сильный засор. В этом случае всего 2 варианта:

Разбирать магистраль.
Использовать сантехнический трос.

Коленный гидрозатвор для раковины, ванной может иметь отвод для подключения слива стиральной машины.

Коленный гидрозатвор

Своими руками

Перед тем как сделать гидрозатвор коленного типа своими рукам, нужно купить необходимые колена и измерить пространство для установки элемента. Потребуется 2 колена по 90⁰ или 4 по 45⁰. Они соединяются между собой так, чтобы получилось углубление относительно уровня труб. Именно в этом углублении и будет удерживаться водяная пробка.

Если трубы канализации металлические, то для того чтобы сделать коленный гидрозатвор своими руками понадобится выгнуть трубу по форме буквы U и врезать этот элемент в систему.

Бутылочный

Этот гидрозатвор для канализации выполняет 2 основные функции:

Отстойник.
Запирающий элемент.

Стоки, которые идут от раковины (чаще всего его используют именно с ней) входят в сифон, вывод отдельный и подключен к канализационной трубе. Край элемента ниже уровня «входа», это и обеспечивает надежное запирание отверстия. В производстве подобных сифонов для раковины с гидрозатвором используется полипропилен. Этот материал отличается гладкой поверхностью, которая не будет задерживать на себе жир и другие отходы.

У бутылочного затвора есть 2 конструктивных элемента:

Сливная труба, в которой есть первичный фильтр – сеточка.
Емкость-отстойник. Если в слив вдруг попадет то, что не должно туда проникнуть, то из этого отстойника его будет легко извлечь.

Эти две части соединены между собой таким образом: труба проходит в отверстие «бутылки» при этом происходит деформация уплотнительной прокладки. Так как подобный крепеж нельзя назвать надежным для больших напоров такой тип не используют. То есть для унитаза и для ванной они не подходят.

Удобство для раковин в ванной и кухне в том, что устанавливается сифон предельно просто. Для того чтобы затвор функционировал правильно, его нужно регулярно чистить, что сделать легко по указанному выше алгоритму.

Сифон с гидрозатвором

Сухой

Сухой гидрозатвор принципиально отличается от устройств, приведенных выше. Единственная общая черта – это установка под сантехприбором. Основной преграждающий элемент в такой конструкции – это ниппель.

Конструкция его включает полипропиленовую трубу, на которой есть резьба с двух сторон. Внутри трубы – мембрана. Пропускает воду мембрана только на «выход», как только водный поток прекращается, он смыкается.

Сухой гидрозатвор для установки на канализацию имеет оригинальное устройство, но именно оно иногда становится источником проблем в эксплуатации. Если использовать его для кухонной раковины, то его срок службы будет слишком коротким. В тоже время сифон с сухим гидрозатвором имеет ряд положительных качеств:

Он никогда не пересыхает, независимо от температуры.
Его невозможно сорвать.
Только его можно установить на раковину или унитаз в нестационарных помещениях, например автодомах, кораблях.

Сливной трап и сухой гидрозатвор

Как выбрать

На
выбор конструкции сифона влияют различные факторы:

диаметр канализационной трубы;
размер и наличие места для размещения устройства;
материал и наличие дополнительных присоединительных патрубков;
наличие (или необходимость) перелива.

Гидрозатвор для канализации 50 необходим для ванн, умывальников, кухонных моек, посудомоечных или стиральных машин. Горизонтальный трубопровод для этих устройств имеет диаметр 50 мм, достаточный для отведения стоков от этих приборов. Для унитазов, стояков или в иных ситуациях необходим гидрозатвор для канализации 110, рассчитанный на отсечку крупного диаметра трубы и обладающий соответствующими размерами. Трубы на 110 мм, как правило, используются для вертикальной части системы. Гидрозатвор на них возможен только в нижней, подвальной части, как отсечка от биогаза из внешней системы или собственной очистной установки. Как правило, выбор подобных элементов производится на ранней стадии, пока дом еще проектируется. Основным критерием выбора является надежность, простота монтажа и невысокая стоимость устройства.

Установка гидрозатвора

Если требуется монтаж сифона с одним сливом, допускается присутствие одной решетки, зафиксированной нижней гайкой с примыканием к сливу.
В варианте с двумя выходами потребуется установить сантехническую деталь с соответствующими параметрами.
Если требуется подсоединение бытовой техники с системой слива, возникает необходимость в сифоне с лишним отводом.
Для ванны потребуется присутствие тройника, к которому примкнет труба перелива. При достижении воды отверстия, она выйдет через верхний слив, и тем самым защитит от наводнения.

Подсоединение гидрозатвора требует выполнения конкретных условий:

мойки и ванная подключаются через автономный сифон в 50 мм;
запрещается одновременное подсоединение двух моек к одной водной запорной системе;
помним об уплотнительном кольце (в 1,5 см) на краю отводной трубы. Оно необходимо для выравнивания стыков окружностей трубы и раструба;
зазоры и щели маскируются герметиком.

Устройство ↑

Гидрозатворы бывают конструктивно нескольких видов:

бутылочные конструкции основаны на нескольких гидравлически соединенных цилиндрах, вставленных один в другой и удерживающий уровень жидкости, который создает затвор от проникновения газов. Такие гидрозатворы популярны в конструкциях сифонов для умывальников, ванн, т.к. имеется конструктивная возможность подведения дополнительного отвода малого сечения, который подключается к системе перелива;

Фото: бутылочный гидрозатворФото: простой гидрозатворФото: сухой гидрозатвор

К современным канализационным системам предъявляются жесткие требования по беспрепятственному прохождению сточных вод, которое возможно только при условии достаточно гладкой химически реактивной внутренней поверхности труб и отсутствия зарастания их сечения.

Именно поэтому основным материалом для изготовления канализационных систем стали разные виды полимеров. При этом даже мощные железобетонные или керамические канализационные коллекторы имеют внутреннюю полимерную прослойку.

Помимо полимерных канализационных систем существуют сифоны из нержавеющей стали, латуни или старенького, но проверенного временем, чугуна.

Фото: сифон из латуни стальной сифон

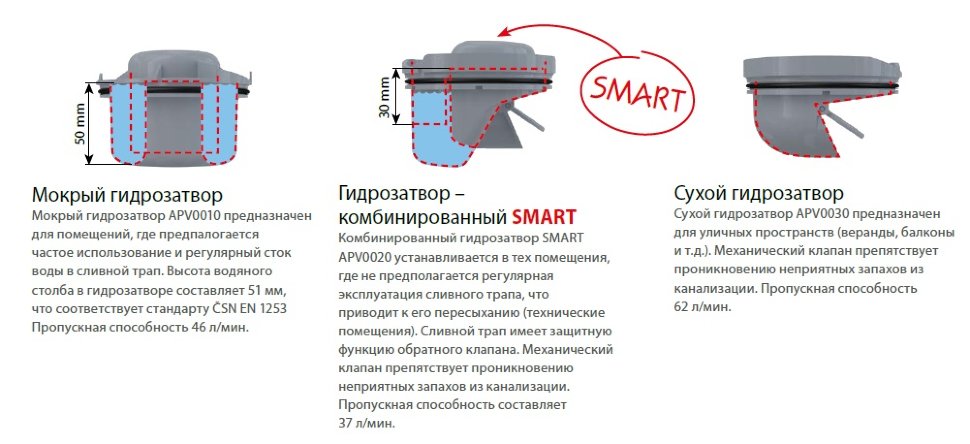

Что из себя представляет сухой затвор?

Некоторые приёмники стоков, представленные трапами, унитазами, некоторыми видами писсуаров и современными умывальниками, характеризуются наличием уже встроенных гидрозатворов.

Такие сантехнические приборы в монтаже приставных гидравлических затворов не нуждаются.

Перспективные сухие канализационные сифоны являются в настоящее время вполне достойной и современной альтернативой водяным затворам, которые отличаются значительным количеством достоинств, а также хорошо зарекомендовали себя в эксплуатации и просты в обслуживании.

Зачем нужен и где используется?

Сухой затвор для канализации 50 мм и 110 мм, а также устройства других типоразмеров вполне способны функционировать не только в удобном автономном режиме, но также в комплекте с обычными гидравлическими затворами.

В этом случае каждое сантехническое устройство служит дополнением для другого сифона.

Сухие затворы устанавливаются в первую очередь на тех участках, где существует вероятность пересыхания затворов.

Такие места, как правило, располагаются над системами «тёплый пол», а также в достаточно редко эксплуатируемых точках канализации, включая водоотводы стиральных машин и кондиционеров, реже — в душевых кабинах и банных сантехнических приборах.

Устройство и принцип действия

Принцип действия трапов с сухим затвором основан на стандартной конструкции гидрозатвора, снабжённого дополнительной деталью в виде поплавка.

Всегда стремящийся к всплытию элемент обеспечивает эффективный и беспрепятственный слив воды в систему канализации.

После пересыхания гидрозатвора происходит опускание поплавка и перекрывание сливного отверстия, что препятствует проникновению в помещение неприятных канализационных запахов.

Включение воды и повышение её уровня приподнимает поплавок, а выключение водяной подачи вызывает опускание поплавка.

Существует целый ряд достоинств сухих канализационных затворов, которые позволяют сделать выбор в пользу эксплуатации именно таких устройств.

Их активное использование представлено следующими плюсами:

отсутствие необходимости осуществлять частые проверки системы;
не требуется наличие воды для функционирования устройства;
возможность установки в условиях неотапливаемых помещений;
прекрасные эксплуатационные характеристики;
соответствие всем установленным техническим современным требованиям;
удобство в эксплуатации;
компактность устройства;
хорошая устойчивость к механическим воздействиям и минимальный риск срыва затвора;
регуляция передвижения среды внутри системы;
достойная резистентность к канализационным засорам;
возможность горизонтального и вертикального монтажа;
исключение скапливания и застоя воды с образованием вредной бактериальной флоры;
отличные показатели звуковой изоляции;
гарантированная долговечность.

Сухие затворы удерживают запахи внутри канализационного слива при помощи воздушной прослойки, но такие конструкции сегодня на отечественном рынке сантехнических изделий встречаются крайне редко.

Кроме прочего, трапы с «сухим» затвором характеризуются несколько более сложной конструкцией по сравнению с сантехническими устройствами, роль затвора в которых выполняется водой.

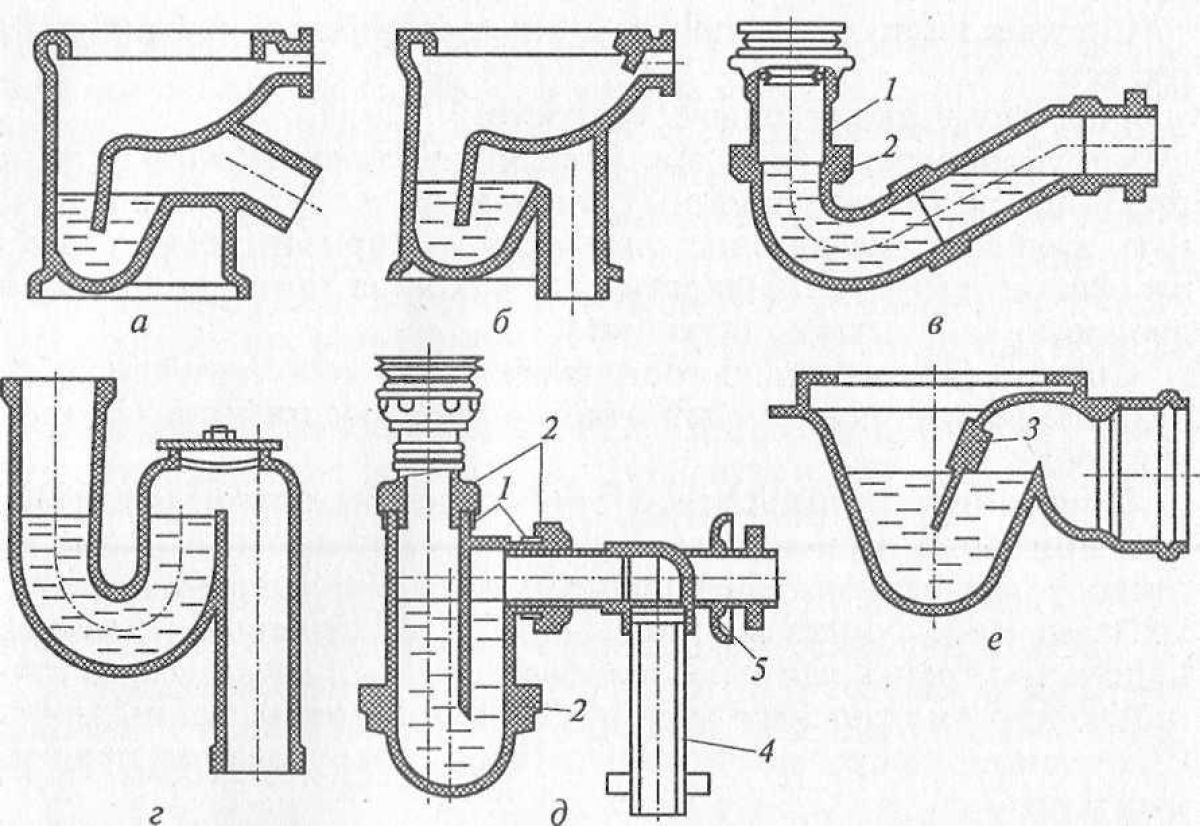

Разновидности гидравлических затворов в зависимости от конструкции

В зависимости от конструктивных особенностей выделяют 6 типов гидрозатворов: коленчатый, бутылочный, двухоборотный, гофрированный, сухой и с системой перелива.

Коленчатый сифон с гидрозатвором легко узнать по внешнему облику. Его конструкция напоминает латинскую букву U. Сифон изготавливается из пластика или металла. Первый вариант представлен изделиями из полипропилена, которые характеризуются надежностью, простотой и легкостью монтажа. Для изготовления металлических сифонов используется чугун или бронза. Сегодня такие модели встречаются реже, что связано с их большой стоимостью.

Пластиковые устройства могут выпускаться в одноразовом исполнении, они не имеют возможности осуществлять регулировку положения элемента. При выходе из строя выполняется полный демонтаж изделия. Другие модели состоят из составных элементов, которые могут двигаться и вращаться, регулируя положение патрубка. Фиксация частей осуществляется посредством накладных пластиковых гаек и хомутов.

Колено имеет два перегиба: входной и выходной. Нижнее положение второго элемента находится на 5-6 см ниже первого. Более надежные и долговечные варианты представлены S-образной конструкцией. Прочистка изделия выполняется при помощи специального гибкого троса со щеткой на конце или ручным способом после разборки изделия.

Коленчатый гидрозатвор для канализации имеет U- или S-образную конструкцию

Такой гидрозатвор канализации характеризуется прочностью, благодаря чему обеспечивается свободный и легкий монтаж системы без опасения за ее повреждение. Коленчатые сифоны преимущественно устанавливаются на мойки, ванны и унитазы. Существуют модели, оснащенные дополнительным выпуском, что предоставляет возможность одновременно использовать гидрозатвор для стиральной машины.

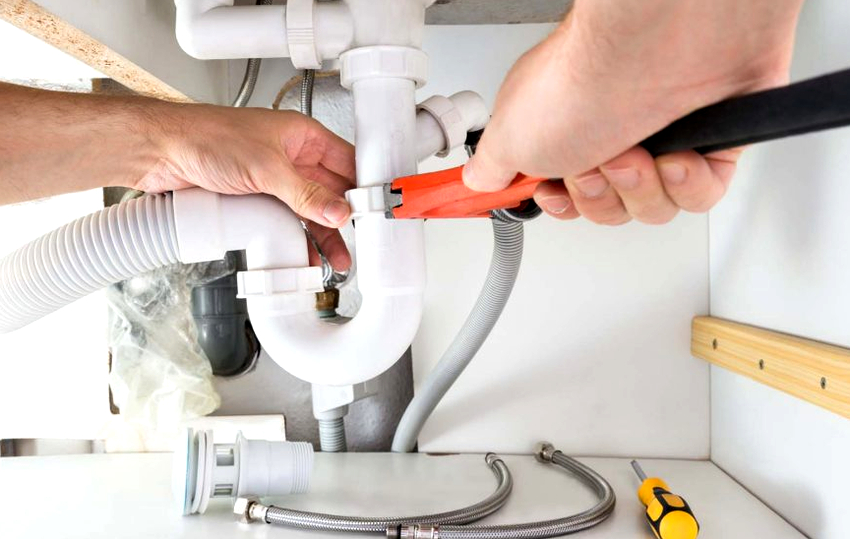

Особенности монтажных работ для установки гидрозатвора автоматического

Провести работы по установке устройств гидрозатвора можно своими руками. Сегодня широко применяют установку гидрозатвора автоматического типа, считающегося усовершенствованной моделью. Рассмотри подробно, как провести установку гидрозатвора в ванной.

В состав устройства входит:

конструкция затвора из пластика.
гофротруба.
переливные элементы.
детали для обустройства слива.

Этапы монтажных работ:

Первым делом обустраивают переливное отверстие. Необходимо оснастить отверстие в чаше ванной эластичной прокладкой, имеющейся в наличии среди элементов переливной системы. Для большей герметичности можно смазать прокладку герметиком. Далее прикрепляют устройство для перелива к отверстию, прикручивая снаружи элемент из хрома. Деталь имеет шток для удержания барашка.
Затем посредством плоской отвертки скрепляют барашек со штоком с помощью болта. Для этого на шток насаживают барашек, плоскую отвертку вставляют в зазор сбоку и, немного надавливая, вкручивают болт для фиксации.
После этого надо установить арматуру в сливное отверстие. Элемент из пластика протаскивают под ванной, вставляя в отверстие слива, оснащая заранее прокладкой. Сверху отверстия устанавливают сеточку-фильтр. Фиксируют сифон длинным винтом, вкручивая его сверху

При этом надо придерживать все устройство снизу.Важно! Винт прикручивают руками максимально сильно, только потом ключом. Затягивать надо медленно, чтобы не повредить резьбовое сечение

Закончив фиксацию сифона, проверяют работу на прочность.
Далее прикручивают гидрозатвор. К пластиковому отводу из ванной вставляют затвор коленного типа, заранее снабдив соединение прокладкой, прикручивают внешнюю гайку из пластика. Устройство готово к работе.Справка! Правильно собранный сифон имеет следующий вид: две трубы, идущие от отверстия для слива. Первая гофрированная подходит к отверстию для перелива, другая изогнутая труба, которая представляет гидрозатвор коленного типа.
Последним к затворному устройству прикручивают патрубок, который соединяет систему с канализацией. Патрубок может быть гофрированным либо прямым.
Налив полную ванну, тестируют работу конструкции на наличие протечек. При обнаружении неполадок, стоит плотнее закрутить гайки либо смазать стыки элементов герметиком.

Устройство гидрозатвора

Гидрозатвор для бродильной емкости устроен таким образом, что поступающий изнутри под небольшим давлением углекислый газ выталкивает воду до какой-то определенной отметки и выходит наружу.

Вода после того, как давление в емкости уравняется с наружным, возвращается в первоначальное положение. Когда давление в емкости снова возрастет до определенной величины, цикл повторяется.

Гидрозатвор работает постоянно, и во время брожения, и когда оно уже закончилось. После того, как процесс разложения углеводов закончился, углекислый газ перестает выходить из емкости. А уже неподвижная вода в гидрозатворе не пропускает воздух внутрь.

В результате весь свободный от браги объем внутри емкости заполнен углекислым газом, который препятствует окислению браги. Так она может храниться достаточно долго.
