Особенности работ по гильзовке кирпичных дымоходов

Разновидности гильзования

Как уже говорилось выше, проблемные дымоходные каналы из кирпича, которые предрасположены к накапливанию сажи можно полностью демонтировать и провести новый дымоотвод, однако, это затратный во всех смыслах способ. Полная перекладка канала требует затрат на демонтажные работы, покупку нового материала, его доставку и установку. В итоге мы получаем довольно большую сумму, которую может позволить себе далеко не каждый человек.

Реконструкция дымоотводного канала посредством гильзовки, менее затратный вариант, который способен решить проблему отсутствия тяги в старой коммуникации. Как правило, гильза является трубой с круглой формой сечения. Такие гильзы довольно просты в монтаже и могут собираться практически любой длины.

Сам процесс гильзования можно произвести тремя основными способами, на которые стоит обратить внимание. Эти способы отличаются друг от друга по технологии монтажа трубы, материалам, используемым во время монтажа, а также другими, менее значительными нюансами

В качестве гильзы можно использовать любую трубу, не поддающуюся коррозии — нержавеющую, керамическую или даже полимерную

Рассмотрим три способа гильзовки старого дымоходного канала из кирпича:

1. Гильзование посредством вкладышей из полимерных материалов. Такой способ подразумевает установку внутри старого кирпичного канала пластиковых труб. Как правило, такие полимерные трубы армированы стекловолокном и при нагреве становятся пластичными. Пластические характеристики такого материала позволяют ему заполнять неровности просвета кирпичной конструкции. После того как материал остынет, внутренняя поверхность дымоходной коммуникации становится гладкой трубой. Толщина стенок такой гильзы составляет примерно 2 мм. Применение армированных полимерных вкладышей имеет и свои недостатки. Основным минусом такого способа можно назвать строгие температурные ограничения. Крайним пределом температуры для такого вкладыша являются 250 °C, поэтому использование такого способа является актуальным только для отопительных приборов, которые работают на жидком или газообразном топливе (например, котёл на газу).
2. Гильзовка дымоотводной коммуникации посредством стальных модулей. Сам процесс загильзовки таким методом не требует каких-либо демонтажных работ и является довольно бюджетным. Основное достоинство этого метода заключается в том, что гильзовка посредством стальных модулей довольно простая и с ней может справиться человек, не обладающий специальными строительными знаниями и инструментами. Стальные модули применяются для реконструкции: дымоходов, печей и каминов, которые функционируют на всех видах топлива. Основным минусом такого способа можно назвать то, что с помощью стальных модулей нельзя загильзовать извилистую дымоходную коммуникацию.
3. Третьим способом является гильзование дымохода посредством гофрированной трубы, изготовленной из нержавеющей стали. Однако такой материал рекомендуется применять только в тех случаях, когда отопительный прибор имеет небольшую температуру сгорания топлива. Это связано с тем, что гофротруба из нержавейки обладает довольно тонкими стенками, которые под воздействием высоких температур быстро прогорают.

Если температура горения топлива невысокая, то разрешается гильзовка дымохода стальной гофротрубой

Ещё одним недостатком использование гильзы из гофротруб является то, что стенки таких труб имеют ребристую структуру, которая способствует отложениям сажи в больших количествах.

Правила проведения работ

Мы рассмотрим в этой статье, как должно проходить гильзование дымохода. Это не очень трудная, но нужная работа. Как правило, гильзование дымохода применяется для восстановления беспрепятственного отвода отработанных газов, когда нет возможности переделать весь дымоходный канал. Произведена гильзовка дымохода может быть двумя способами :

• установка гильз из стали (желательно нержавеющей);
• применение системы FuranFlex , которая подходит лишь для котлов газовых с малой температурой выхода продуктов сгорания.

Предварительные работы

Дополнительные мероприятия перед гильзовкой дымохода:

1. Определить все повреждения, в том числе кирпичной кладки. Проверить прочность всей конструкции.
2. Обследовать на предмет герметичности и целостности, степень засорения дымохода.
3. Обследовать сечение трубы и отсутствие, каких-либо препятствий на всем протяжении канала.
4. Определить сечение патрубка и совместимость с предполагаемой гильзой, чтобы не произошло сужение самого дымохода.
5. Перед проведением определить полную конструкцию будущей загильзовки.
6. Обеспечить свободный доступ к месту проведения работ.

При ведении работ по прокладке труб необходимо:

1. Произвести разборку кирпичной стенки канала в месте, где будет монтироваться теплогенератор. Длина разобранной поверхности должна соответствовать длине элементов, которые обеспечивают сбор конденсата, предусмотреть монтаж люка для чистки и патрубка дымоотводящего.
2. Произвести установку в канале указанных элементов (см. ).
3. К прямой части трубы (которая имеет зацепы) прикрепить канаты нужной длины, которые обладают достаточной прочностью.
4. Вставленную трубу разместить в кирпичном канале на высоте, чтобы была возможность вставить другую насадку.
5. Опуская канат, крепить следующие трубы до полного прохождения расстояния канала.
6. Произвести заполнение пустот между трубами и стенками кирпичного канала теплоизолирующим материалом негорючим.
7. Сделать монтаж трубы на оголовок канала кирпичного. Для защиты от осадков прикрепить зонт.
8. Сделать кирпичом закладку разобранного проема дымохода.

Гильзование гибкой нержавеющей трубой

Гильзовка дымохода может проводиться и гибкой нержавеющей трубой. Правда, это будет не лучший вариант. Такая труба имеет свои недостатки:

• гофрированная поверхность не мешает, а помогает скоплению конденсата и сажи;
• небольшая толщина стенок уменьшает срок эксплуатации конструкции.

Так что это не идеальный вариант.

Еще делают обмуровку внутренней поверхности канала огнестойкой смесью

. Она заполняет все щели, выравнивает кирпичную поверхность дымохода. Канал в этом случае практически не уменьшается.

При большой высоте дымоходного канала в нижней его части делается отверстие технологическое, которое после окончания работ по обмуровке закладывается. Стоимость такой работы будет значительно ниже гильзования, но никогда не даст гарантий хорошей герметичности канала.

Самый простой вариант — это установка гильзы во время монтажа дымохода, в процессе строительства. Это без дополнительных затрат увеличит надежность канала. Но многие не учитывают данного вопроса в процессе строительства, и это существенная ошибка.

Эти проблемы в кирпичных домах вполне решаемы. Помните, от правильной работы дымохода зависят безопасность вашего дома и здоровье семьи.

В процессе эксплуатации дымоотводов, можно столкнуться с проблемой отложения на его стенках продуктов сгорания, а попросту сажи.

Баня, в дымоходе которой появляются трещины, или, чего хуже, частичные разрушения, перестает отвечать требованиям пожарной безопасности.

Это может случиться из-за неправильной эксплуатации, ошибок при выборе материала, из которого он изготовлен, или отклонений от строительных норм при его строительстве.

Еще одним из самых распространенных признаков неправильной работы дымоходов является появления «обратной тяги», которая не просто досаждает, а смертельно опасна возможным отравлением угарным газом.

Нюансы и требования при гильзировании дымохода газового котла

Перед гильзованием нужно очистить кирпичный дымоход от сажи

Гильзовка дымохода — необходимое решение, если труба выполнена из кирпича. Присутствие вставки не защищает от появления капель конденсата, но с помощью футеровки можно обеспечить организованный отвод влаги.

Перед тем как гильзовать кирпичную трубу нужно выполнить подготовку:

• обследование дымоходного отвода;
• проверка формы сечения;
• выявление степени засоренности;
• прочистка трубы;
• проверка герметичности и функциональности.

Сечение чаще представлено прямоугольником с размерами 14 х 27 см, перед монтажом определяются габариты гильзы, ее длина и форма

Уделяется внимание площади сечения, т.к. вставка в канале зауживает выходное отверстие

Полимерное гильзование

Гильзовка дымохода полимерными трубами относительно недавняя технология, появилась буквально несколько лет назад. Многие еще с опаской относятся к такому способу, опасаясь проблем с эксплуатацией и в целом с использованием полимера. Но, на удивление материал достаточно устойчив к перепадам температуры.

Полимерное гильзование

Предварительная работа перед укладкой ничем от предыдущих типов «гильзовки» не отличается, нужно обследовать дымоход и исправить все недочеты. Далее, процесс монтажа полимерным рукавом включает несколько основных этапов:

• Внутрь канала укладывается «рукав» соответствующей длины и размеров.
• Второй этап включает закачку внутрь сжатого воздуха.
• Третий этап схож со вторым, однако вместо воздуха, рукав заполняется паром.

Таким образом, в первом случае, рукав разравнивается, а с помощью пара происходит герметизация швов и трещин, то есть стенки получаются идеально ровными и герметичными.
Учитывайте тот факт, что самостоятельно установить такой дымоход невозможно, нужно пользоваться специальным оборудованием. Так что, выбирая такой способ, помните, что он дороже и требует не только специальных навыков, но и оборудования. Однако, все затраты в конечно итоге – «отбиваются».

Распространенные ошибки гильзования дымохода

К основным ошибкам при выполнении процедуры относят следующее:

• частичное гильзование — оно осуществляется не по всей длине шахты;
• применение колена вместо особого опорного элемента;
• смятие краев труб — это возможно при их перевозке, соединении или опускании в шахту;
• рывки троса во время опускания гильзы;
• сужение диаметра;
• чересчур резкие повороты;
• применение насыпной теплоизоляции;
• отсутствие U-образного гидрозатвора.

Каждая из указанных ошибок считается весьма серьезной. Если возникают такие проблемы, высока вероятность ухудшения работы котла.

Гильзование дымохода считается удобным вариантом его реконструкции

Чтобы провести процедуру правильно, важно учитывать целый ряд нюансов и особенностей. Обязательно нужно придерживаться правил пожарной безопасности. Это поможет предотвратить негативные последствия

Это поможет предотвратить негативные последствия.

Достоинства и недостатки

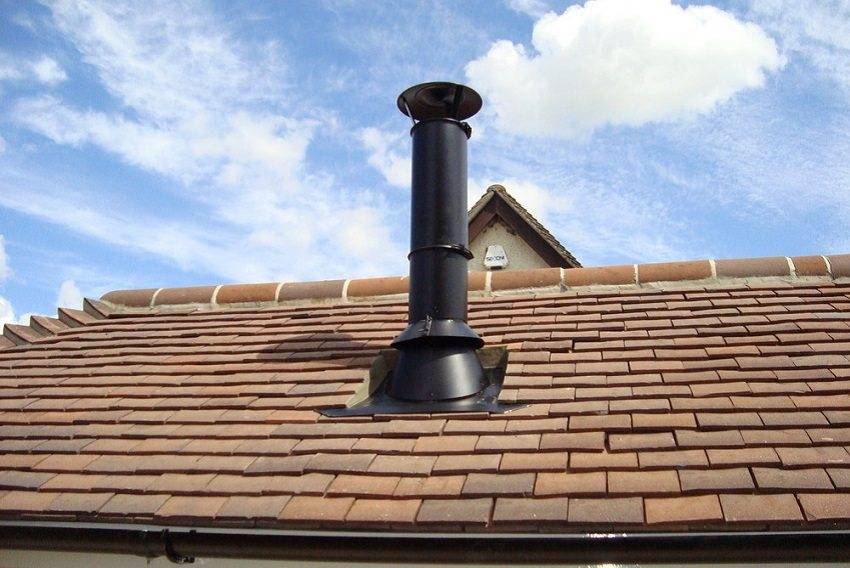

Компактность — одно из основных достоинств дымоотводных систем, сделанных из сэндвич-труб

В настоящее время сэндвич-трубы пользуются особой популярностью. Все больше людей используют именно их во время сборки качественного дымохода. Стоит отметить, что в этом нет ничего странного, так как такие изделия имеют немало достоинств.

Среди их основных преимуществ можно выделить следующее:

• Универсальность. Ими можно пользоваться не только с наружной части здания, но и внутри.
• Простая конструкция. Дымоходный канал состоит всего из нескольких трубных секций, которые очень легко собирать. Установить их сможет даже человек, который ранее никогда не занимался подобным.
• Гладкая поверхность. Стальное покрытие очень гладкое и не имеет шероховатостей. Благодаря этому, на поверхности не собирается конденсат или сажа.
• Компактность. Это одно из главнейших достоинств, которое выделяет такие каналы для отведения дыма от других более громоздких дымоходов, сделанных из кирпича. Компактность позволяет использовать подобные конструкции не только в больших частных домах, но и в маленьких банях.
• Пожаробезопасность. Такие изделия считаются очень надежными и безопасными. Они не подвергаются горению и отлично переносят воздействие высоких температур.
• Не нужно делать дополнительный фундамент. Благодаря этому, монтировать такой дымоход довольно легко.

Несмотря на большое количество преимуществ, есть у сэндвич-труб и недостатки. К основным минусам можно отнести:

• Непродолжительный срок эксплуатации. Несмотря на то, что такие дымоходы очень качественные, у них небольшой эксплуатационный срок. Они прослужат 15 лет, после чего их придется заменить.
• Дороговизна. Несмотря на то, что такая дымоотводная система обойдется дешевле кирпичной, за нее все равно придется заплатить немало денежных средств.

Также к минусам можно отнести снижение герметичности стальных изделий, вызванное частыми перепадами температуры.

Способы загильзовки дымоотводящих путей

Гильза, представляет собой цилиндр, определенного сечения, выполненный из огнестойкого материала, которые могут собираться в трубу любой длины.

Гильзование кирпичного дымохода можно провести тремя способами, которые отличаются друг от друга используемыми материалами, стоимостью, и некоторыми особенностями монтажа.

• Гильзование дымовыводящих каналов полимерными вкладышами. В дымоход вставляется специальная труба из полимера, армированного стекловолокном, которая при разогреве становиться гибкой, и заполняет собой пути дымоотведения, насколько извилистыми они не были бы. После того как полимер затвердеет, внутренняя часть дымохода представляет собой гладкую трубу, с толщиной стенок около 2мм. Но в использовании этого материала есть серьезные температурные ограничения: Она выдерживает температуру до 250С⁰, поэтому может применяться для вывода сгораемых газов, только котлов с жидким или газовым топливом.
• Гильзование дымохода при помощи стальных модулей. Загильзовка канала этим способом не требует его разрушения. Этот материал долговечен и сравнительно недорог. Одним из самых больших достоинств использования стальных модулей является простота выполнения работ. Этот материал можно использовать для реконструкции дымоотводящих систем, отопительных и варочных печей, каменок и каминов, работающих на любом виде топлива. Но есть и недостаток, таким способом невозможно проводить гильзование извилистых дымовыводящих каналов.
• Гильзовка дымохода гофрированной нержавеющей трубой. Этот материал можно использовать для печей с невысокой температурой выхода продуктов горения, так как эта труба имеет довольно тонкие стенки и при высоких температурах быстро прогорит. Кроме того, на внутренней поверхности обязательно будет откладываться сажа. За счет ребристости, гофрированной поверхности.

Исходя из вышесказанного, применять гофрированную нержавеющую трубу для гильзования дымохода бани – не рекомендуется.

https://youtube.com/watch?v=ZhX1sEAVRRI

Общее описание: что такое Фуранфлекс?

Чтобы разобраться с тем, что такое Фуранфлекс, начнем с самого начала. Дымоход является каналом (трубой), идущей от печи, камина или котла через все эти наверх и выходящим через крышу. Очень часто дымоходный канал выкладывается из кирпича.

Гильзовка (гильзование) – это вставка внутрь кирпичного дымохода трубы из другого материала. На выходе имеем трубу в трубе, и в этом случае дым будет контактировать не с кирпичной кладкой, а с подставленной дополнительной трубой (гильзой, которую делают обычно из керамики, стали и полимерного рукава).

Футеровка трубы с Фуранфлекс

Правильно установленная гильза защищает дымоходный канал от обрастания сажей, защищает также от конденсата и воздействия высоких температур. В итоге существенно продлевается срок службы канала, уменьшается вероятность его поломок и засоров.

При монтаже его разматывают, опускают в дымоходный канал, распрямляя по всей длине и закрепляя сверху (на выходе трубы) и снизу (на месте крепления к печке). Далее снизу на рукав ставится заглушка (его перекрывают), а сверху подключается специальная установка, через которую в рукав подается горячий пар.

Под давлением пара рукав расправляется по всей длине, прижимаясь к стенкам воздуховода. Под воздействием температур рукав становится эластичным и затем приклеивается к кирпичной кладке, на чем процесс монтажа кончается. При этом гильзовать таким образом можно и каминные, и печные дымоходы.

Где и для чего применяется?

Используется Фуранфлекс для футеровки, то есть для защиты основного дымоходного канала. При этом даже если защитный вкладыш выйдет из строя, его замена и дешевле, и проще, чем замена основного дымоходного канала.

Применять Фуранфлекс оправдано в следующих случаях:

1. Для защиты дымового канала еще на этапе его строительства.
2. Для защиты уже имеющегося дымового канала.
3. Для восстановления пришедшего в негодность дымового канала (причем обычно не имеет значения какая именно причина привела к выходу из строя дымоотводного канала).

Обычно футеровка таким способом используется для гильзования дымоходов, стоящих в малоэтажных частных зданиях. Несколько реже – для каналов, располагающихся в банях или саунах. Но при этом нет запрета на применения данной методики для дымоходов в промышленных системах.

Материал и характеристики

Защитный рукав Фуранфлекс состоит из нескольких конструкционных элементов (слои или сегменты), поэтому есть смысл рассмотреть их всех.

Сегменты рукава:

• внутренний сегмент — сделан из термопластичного полиэтилена, применяется исключительно на этапе установки и используется для удержания среднего слоя (сегмента) – после установки сразу же убирается из канала;
• средний сегмент – сделан из термореактивной полимерной смолы с применением стеклоткани (330 г на квадратный метр), причем слоев из стеклоткани обычно несколько (около четырех);
• наружный сегмент – сделан из полиэфирной ткани (если речь идет о Фуранфлекс Black или Ventiflex), либо из стекловолокна с кевларовым армированием (если речь идет об Фуранфлекс RVW).

Общие сведения о материале Фуранфлекс

Технические характеристики изделия:

1. Базовая длина: до 30 метров.
2. Базовый диаметр рукава: от 60 до 1000 миллиметров.
3. Толщина стенки: от 2 до 3 миллиметров.
4. Прочность на разрыв: превышает 400 Н/миллиметр.
5. Максимальная температуры дыма (при продолжительном воздействии): до +250 градусов (если речь идет о Furanflex Black), либо до +700 градусов (если речь идет об Furanflex RVW). Допускается разовые кратковременные подъемы температуры до +500 у Black модели и до +1000 у RVW модели.
6. Максимальный угол изгиба канала: 45 градусов.
7. Минимальная температура окружающей среды: не более -50 градусов.
8. Эксплуатационный срок: от 10 до 30 лет при правильном монтаже и последующей эксплуатации.

Вкратце о производителе

Компания Фуранфлекс базируется в Российской Федерации, и ее продукция ориентирована как раз на рынок СНГ. Представительство компании имеется в Украине.

Учитывая то, что на строительном рынке стран СНГ описываемые изделия редки и выбор из них невелик, то компанию Фуранфлекс можно назвать достаточно крупной компанией-производителем подобных устройств. Это крупнейший производитель дымоходных рукавов и самый популярный в Украине, России и Беларуси.

Загильзовка дымового канала своими руками

В первую очередь перед проведением загильзовки старого кирпичного дымоотводного канала рекомендуется провести подготовительные работы. Подготовительная работа перед загильзовкой дымохода включает в себя следующие действия:

• необходимо провести проверку дымовыводящего канала из кирпича на загрязнения и повреждения;
• в обязательном порядке нужно определить размеры и форму сечения гильз для конкретного случая;
• третье, что необходимо выполнить перед началом монтажных работ — подготовить рабочее пространство.

После того как подготовка к гильзованию выполнена, можно приступить непосредственно к самому установочному процессу, который выполняется в такой последовательности:

1. Вначале выполняется демонтаж части дымовыводящего канала. Демонтируемая часть канала зависит от конкретного случая и производится по длине гильзы. Демонтаж части дымохода необходим для того, чтобы можно было произвести загильзовку и, кроме этого, для установки ревизионного люка в будущем.
2. Далее нужно провести монтаж гильзы внутри дымоходной конструкции. Она устанавливается на такой высоте, которая не препятствует спокойному монтажу следующей гильзы.
3. На третьем этапе выполняется состыковка гильз между собой. Стыковочный шов, как правило, промазывается специальным герметиком. Специалисты рекомендуют использовать термоустойчивые герметики, которые способны выдерживать большие температуры без потери своих качеств.
4. Затем конструкция из двух состыкованных между собой гильз поднимается на необходимую высоту и выполняется монтаж следующих элементов. Это мероприятие выполняется до тех пор, пока не будет загильзован дымоотводной канал по всей своей высоте. Загильзовка, которая выполняется снизу вверх, является актуальной только для дымоотводных каналов небольшой высоты, так как полученная конструкция из труб будет иметь слишком большой вес в случае с длинным каналом. Для длинных каналов рекомендуется проводить загильзовку сверху вниз. В таком случае также стоит помнить о том, что под нижнюю гильзу нужно поставить кирпичи или огнеупорный блок.
5. На этом этапе производится заполнение пространства между наружной стенкой конструкции из гильз и внутренней поверхностью дымовыдящей кирпичной конструкции. Материалом для этого может служить любой огнеупорный теплоизолятор (например, базальтовая вата).
6. Затем производится закладка кирпичами разобранного ранее проёма дымохода. Эта операция является конечным этапом гильзовки.

Гильзовка дымохода — это один из вариантов реконструкции коммуникации из кирпича. Особенности этого процесса зависят от конкретного случая, однако, необходимо запомнить, что все работы рекомендуется выполнять с учётом норм и правил пожарной безопасности, чтобы избежать возникновения нежелательных аварийных ситуаций.

Этап 1. Начало гильзования

После проведения всех подготовительных работ, или после демонтажа старого дымохода (если требовалось), производите очистку дымового канала и одновременно – проверку его проходимости. Для очистки используется ерш. Если присутствуют наплывы раствора на кладке, сбиваете их и выравниваете стенки. Все это проводится через верх дымохода или же через дополнительный технологический проем.

Затем на устье дымохода крепите лебедку для спуска-подъема гильзы. Комплектующие распределяете по этажам и переходите к выравниванию дна шахты. При этом не забываем предусмотреть вентиляционное отверстие и подключение конденсатоотвода.

Распространенные способы гильзовки и материалы

Чтобы процедура гильзования была успешной, важно правильно выбрать материал и придерживаться пошаговой последовательности действий

Полимерный рукав

Гильзовка дымохода полимерным рукавом выполняется стекловолоконной сеткой. Она имеет пропитку в виде полимерной смолы. Шланг помещают в шахту без других элементов — он обладает целостностью. При необходимости используют фасонные элементы. Максимальный размер рукава — 60 м. Его толщина может быть 8-50 см. Срок эксплуатации изделия может достигать 30 лет.

Наиболее популярной системой считается FuranFlex. Она подходит для газовых котлов, которые отличаются небольшими показателями максимальной температуры. Полимерные изделия выдержат температуру до 245 градусов. При этом минусом метода считается невозможность самостоятельного монтажа.

Применение полимерного рукава в качестве гильзы для коаксиального дымохода позволяет получить целостный канал, не разбирая кирпичную кладку.

Из минусов можно выделить высокую стоимость и то, что установку дымоотводящего канала сложно выполнить своими силами.
Для гильзования нередко используется полимерный рукав.

Нержавейка

Гильзы из нержавейки характеризуются долгим периодом службы. Они считаются стойкими к разным температурным показателям и воздействию конденсата.

Нержавеющие вкладыши могут быть такими:

• Круглые трубы — могут обладать сечением 6-100 см. На толщину стенок влияет разновидность металла. Она может составлять 0,5-1,5 мм.
• Гофрированные рукава — бывают двухслойными. Их делают из разных видов нержавейки. Сечение должно составлять 8-35 см.
• Овальные трубы — делают из нержавейки толщиной 0,5-0,6 мм. К наиболее распространенным размерам относят 20×10 и 24×12 см. Сечение может быть 15 и 20 см.
• Прямоугольные трубы — считаются менее распространенными и применяются значительно реже. При этом можно использовать вкладыши, размер стенок которых составляет 14×27 см.

Для проведения процедуры отлично подойдет нержавейка.

Отдельно требуется упомянуть недостатки гофрированных конструкций. Они отличаются доступной ценой и быстрым монтажом. Тем не менее, такие сооружения боятся повышенных температур. Они быстро сгорают и требуют замены.

Менять подобные конструкции придется с интервалом в 3-4 года. При постоянной эксплуатации такая необходимость может возникать и чаще.

Ребристые стенки труб провоцируют стремительное скопление сажи. Чистить их заметно сложнее, чем гладкие сооружения.

Керамика

Для гильзования дымохода для газового котла в частном доме можно применять и керамические вкладыши. Они считаются весьма крепкими и долговечными. Их часто используют для разрушенных шахт.

Керамические вкладыши могут обладать круглой или прямоугольной формой. Соединение проводиться в раструб или при помощи замка «шип-паз». Гильзы обладают диаметром 12-45 см. Стенки отличаются толщиной 4-20 мм.

Важным плюсом считается то, что керамика не боится возгорания сажи. К минусам стоит отнести высокую цену и массивность. Для монтажа конструкции нужно разбирать дымоходную шахту.

Использование керамики для гильзования имеет много достоинств.

Как сделать кирпичный дымоход с вентиляционными каналами

Наличие эффективной вентиляции в парной и душевой – одно из важных условий комфортности принятия водных процедур. Кроме того, она помогает быстро высушить помещения и увеличить срок эксплуатации всех деревянных конструкций.

Как сделать кирпичный дымоход с вентиляционными каналами

Схема дымохода

Ставить кирпичный дымоход только ради дыма от печи нецелесообразно. В таком случае придется делать в стенах вентиляционные продухи. Настоятельно рекомендуем сразу в дымоходе сделать вентиляционные каналы. Если печь и дымоход разместить правильно, то появляется возможность обустроить вентиляцию не только в парной, но и в душевой. Для иных помещений бани вентиляцию можно вообще не делать.

В каналах допускается монтаж электрических вентиляторов (принудительная вентиляция) или декоративных решеток с регулируемыми жалюзи или заслонками.

Как выполняются работы по кладке вентканалов?

Шаг 1. На земле из кирпичей сделайте предварительную раскладку дымохода, предусмотрите в нем один канал для дыма и два для вентиляции. В целях экономии денег, кладку трубы от печки делайте газобетонными блоками, они намного дешевле, кирпич применяйте только для дымового канала. Весь дымоход из кирпичей нужно класть лишь с места открытия вентиляционных каналов (под потолком парной и душевой). После открытия каналов дымоход делается только из керамического кирпича.

Цены на газобетонные блоки

газобетонный блок

Шаг 2. Кирпичи кладите с перевязкой, размеры вентиляционных отверстий достаточно делать по периметру ≈ 12 см, что составляет одну ширину и две толщины стандартного красного полнотелого кирпича.

Шаг 3. Если по технологическим соображениям вентиляционный канал приходится делать в углу дымохода, то болгаркой подрезайте кирпичи для придания им нужной геометрической формы. Тщательно заделывайте швы, не оставляйте пропусков. Нарушение герметичности швов значительно понижает эффективность вентиляции помещений.

Шаг 4. Рекомендуемая толщина стенок между каналами полкирпича, но вы можете изменять ее в зависимости от необходимого расстояния между вентиляционными и дымовым каналами. Каждый новый ряд перевязывайте со старым минимум в полкирпича. Имейте в виду, что размеры дымохода с вентиляционными каналами увеличиваются, возрастают ветровые парусные нагрузки, следовательно, нужно повысить его устойчивость.

Шаг 5. По такому же алгоритму продолжайте кладку по всей длине дымохода. Для ускорения работ между крайними углами натягивайте веревку и по ней контролируйте положение кирпичей. Не помешает время от времени проверять вертикальность конструкции. Оголовок выполняется обычным способом – с нависанием трети кирпича через ряд.

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича

Простая схема дымохода для отвода дыма и газа, а также для вентиляции

Дымоход с вентканалами

Видео – Кладка дымохода с вентиляционными каналами

Выдру и распушку в таких дымоходах делать не стоит, прикрепите дымоход к балкам и стропилам при помощи металлических уголков и пластин.

Что такое гильзование кирпичного дымохода?

В процессе эксплуатации кирпичных дымоходных каналов в них накапливается сажа, которая влияет на ухудшение тяги в системе. Кирпичные дымоходы обладают довольно шероховатыми стенками, поэтому они предрасположены к накапливанию сажи. Кирпичные коммуникации для отвода продуктов сгорания легко разрушаются вследствие различных негативных факторов, воздействующих на них. Рассмотрим эти факторы:

• температурные перепады;
• конденсат, появляющийся из-за разницы температур во время эксплуатации кирпичных дымоходов;
• агрессивные химические соединения, которые содержатся в дыме.

В результате скопления сажи ухудшается тяга в системе, что, в свою очередь, сказывается на работоспособности отопительной конструкции. В итоге может возникнуть эффект обратной тяги, что приведёт к задымлению жилых помещений

Такой эффект представляет большую опасность для здоровья и жизни хозяев дома, поэтому для обеспечения безопасности очень важно вовремя выполнять профилактические проверки и очистительные мероприятия

Установка гильзы в дымоход не влечет за собой таких затрат, как полная замена дымохода

Решить проблему с образованием сажи в кирпичном дымоходном канале можно двумя основными способами:

• гильзование дымохода;
• полный демонтаж старого канала и установка новой дымоходной коммуникации.

Так как второй вариант является гораздо более трудоёмким и влечёт за собой большие финансовые расходы, многие люди проводят гильзовку дымохода.

Как рассчитать диаметр канала дымохода

Можно встретить утверждения, что высота дымохода не может быть менее пяти метров. Это не так, не обращайте внимания на такие утверждения. Только представьте себе баню высотой приблизительно два метра, над которой торчит дымоход высотой три метра.

Точные расчеты довольно сложные, нужно знать много формул и учитывать большое количество факторов: температуру газов на входе в дымоход, скорость движения воздушного потока, высоту, скорость сжигания и вид топлива, розу ветров и т. д. Не стоит заниматься такими сложными вычислениями, советуем пользоваться шведским методом. Он учитывает главные показатели, на основании них сделаны расчеты и составлен график. В качестве исходных данных нужно только знать площадь топки (F), дымохода (f) и его высоту (H). Имея два параметра всегда можно узнать неизвестный третий.

График для определения параметров дымохода

К примеру, вы знаете размеры топки и дымохода, вам нужно узнать его высоту в зависимости от конфигурации профиля. Найдите процентное соотношение этих параметров и при помощи графика узнайте минимальную высоту. Или наоборот, известна высота дымохода и площадь топки, а нужно узнать плошать канала дымохода. Опять с помощью простейших арифметических действий по графику узнаете размеры канала с учетом конфигурации сечения.

Расчет дымохода
