На какую глубину закапывать водопроводную трубу в частном доме

Расчет глубины укладки канализационной трубы

Глубина заложения канализационных линий в земле зависит от особенностей грунта, климатических условий, а так же самого материала, который планируется использовать для монтажа канализации.

Чтобы решить вопрос, на какую глубину закапывать канализацию, а также, чтобы прокладка канализационных труб в земле не закончилась катастрофой, необходимо ответить на следующие вопросы:

• какова глубина промерзания грунта на данной местности;
• на какой глубине будет находиться точка входа в септик или коллектор;
• какие материалы вы будете использовать для монтажа канализационной системы ( материал, прочность, диаметр);
• какая технология нагрузки предусматривается на участках грунта, где будет произведена укладка трубопровода. Участки, по которым будет проезжать автотранспорт, считаются участками с высоким уровнем нагрузки. Вся остальная придомовая территория – с низким.

Если технология обустройства водопровода предусматривает укладку на глубину, превышающую уровень промерзания грунта, то глубина залегания канализационных труб пройдет на гораздо меньшем уровне. Основными причинами таких особенностей является разности уклонов, температур проходимой жидкости и внутреннего давления. Рассмотрим подробнее:

1. Канализационный коллектор монтируется под уклоном к месту выгребной ямы так, чтобы жидкость шла самотеком.
2. По канализационным линиям жидкость проходит транзитом, тогда как в водопроводных стоит постоянно, чтобы создавать давление.
3. В стоковую систему сливается теплая жидкость, которая, даже в случае намерзания на канализационных трубопроводах, может растопить лед. Вода в водопроводе приобретает температуру окружающей среды.

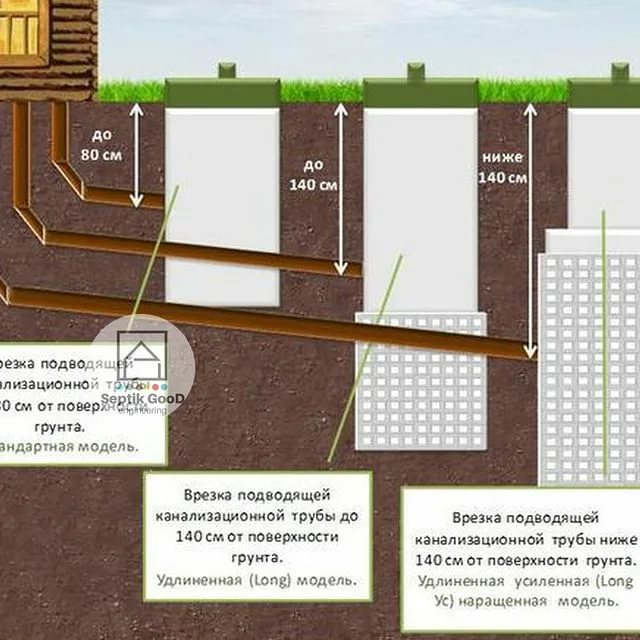

Глубина закладки трубы зависит от степени промерзания грунта

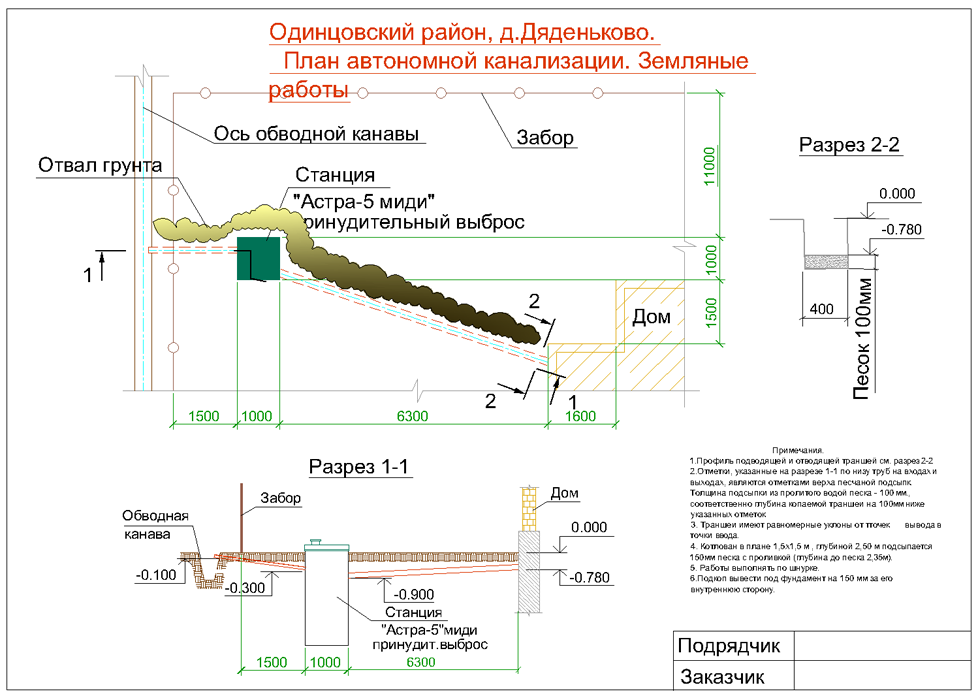

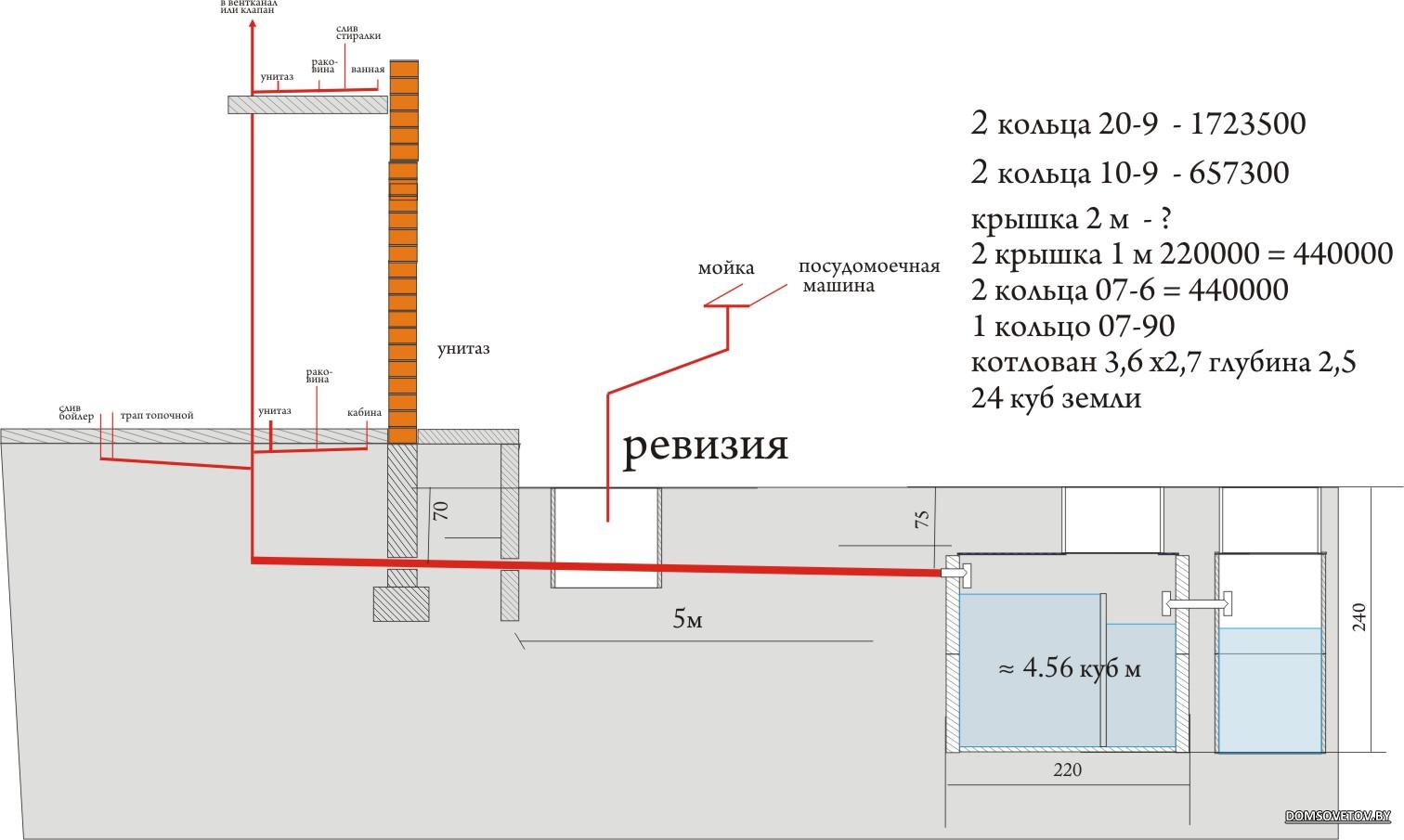

Поэтому укладка канализационной системы под землей рассчитывается следующим образом:

• если трубопровод имеет диаметр до 0,5 метра – глубина закладки рассчитывается по схеме: уровень промерзания минус 0,3 метра;
• технология укладки трубопровода диаметром более 50 см рекомендует вычитать 50 см из глубины промерзания грунта.

Поскольку глубина закладки коллектора прописана в СНиП, ее изменять не желательно.

Что касается вопроса какой ширины нужно рыть траншею – каждый решает сам. Но не забывайте, что работы по монтажу трубопровода, придется проводить непосредственно по канаве.

Трубы для канализации

Прежде чем приступать к обустройству канализации, помимо подготовки чертежей, необходимо определиться с материалом, который будет использоваться для канализации. От этого так же на прямую будет зависеть глубина прокладки канализационных систем.

Для монтажа канализации ранее использовались различные материалы: металлические, асбестоцементные, керамические, чугунные. Однако все это ушло далеко в прошлое по причине большого веса и сложности монтажных работ.

При прокладке безнапорной канализации обязательно соблюдается угол наклона трубопровода

На сегодняшний день для обустройства канализации принято использовать пластиковые поливинилхлоридные и полипропиленовые изделия благодаря следующим достоинствам:

• приемлемая стоимость;
• легкость транспортировки;
• небольшой вес;
• простота монтажа своими руками;
• отсутствие необходимости привлечения специалиста (к примеру сварщика, как в случае с металлическими трубопроводами);
• долговечность;
• стойкость к коррозии;
• предотвращение скопления грибков и микроорганизмов;
• устойчивость к воздействию внешних факторов, а так же к агрессивным средствам очистки канализации.

Строительный рынок предлагает два вида пластиковых труб, в зависимости от их применения. Для монтажа канализации внутри и снаружи дома нужно использовать разные изделия.

Однако производители всегда пишут на изделиях где и как их правильно использовать.

Требования к прокладке трубопроводов в частных домах

При определении параметров ямы для труб используются те же рекомендации и нормативы. Но для частных домов требования более мягкие, достаточно придерживаться минимальных значений глубины и ширины.

Более строгие требования предъявляются при закладке труб на глубину свыше 3 метров, но в частном строительстве такая глубина – крайне редкое явление.

Желательно утеплять трубы, независимо от их глубины пролегания – это касается серверных и средних широт

При засыпке труб первые 25-30 см траншеи закапывают осторожно, мягким грунтом без крупных кусков и камней

Нельзя в одной траншее прокладывать водопровод и канализацию. Но допускается укладка водопроводной трубы и электрического кабеля, при условии, что мощность кабеля не превышает 35 кВ, и он помещен в пластиковую трубу. Сама труба должна располагаться минимум на 25 см выше водопроводной, а над кабелем должно быть не меньше 100 см почвы.

С чего начать работы

Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.

При рытье траншеи под водопровод в основном используют спецтехнику — ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.

Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 — 20 см. При использовании специальной техники для рытья траншей — бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.

Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.

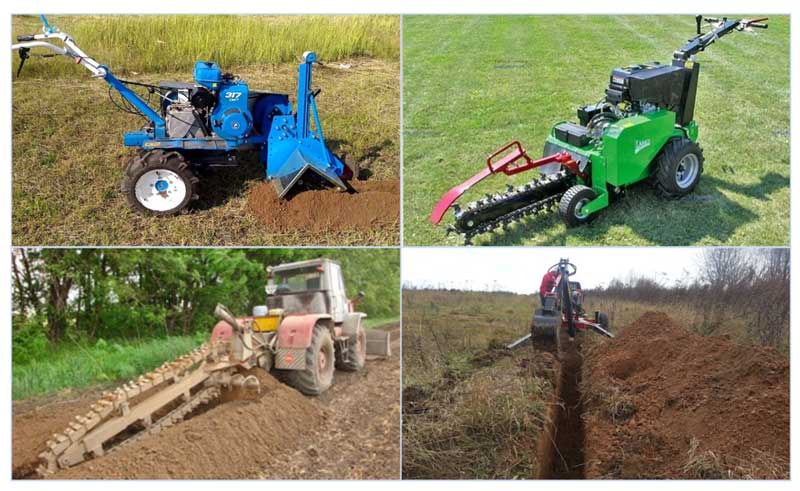

Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор

Подробная схема водопровода загородного дома

Завести воду в строение можно по определенной инструкции.

• Сначала его прокладывают под землей или по ее поверхности.
• Затем опускаются в колодец, где монтируется глубинный насос.
• При прокладке внешнего трубопровода желательно использовать небольшое количество стыковых соединений, вообще лучше делать цельную нитку от колодца до ввода в дом, к тому же ее обязательно нужно утеплить.
• Изоляция трубопровода выполняется из различных материалов, самый простой — мин. вата.
• После того как дейдвуд заведен, начинается обвязка оборудования.
• Если говорить о насосной станции, которая будет находиться внутри жилого здания, то желательно организовать собственное помещение.
• По дому разводку можно сделать из полипропиленовых труб.
• Ее следует начать от приборов с большей потребительской способностью, (например, унитаз или душевая кабина) к меньшим (раковина и мойка).

Выбор труб в зависимости от источника воды

В том случае, если прямым источником воды является магистраль, необходимо учитывать лишь наличие коммуникаций. Помните, что в этом случае, трубу надо закапывать несколько ниже от глубины промерзания грунта. Это является обязательным условием.

Если вы хотите разместить свой водопровод от скважины, то должны помнить, что его достаточно редко прокладывают под землей, да еще на необходимой глубине. В таком случае весь трубопровод нужно как следует утеплить. В этой ситуации лучше всего подойдут стальные трубы. Дело в том, что в отличие от всех остальных, они являются более устойчивыми по отношению к холоду.

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

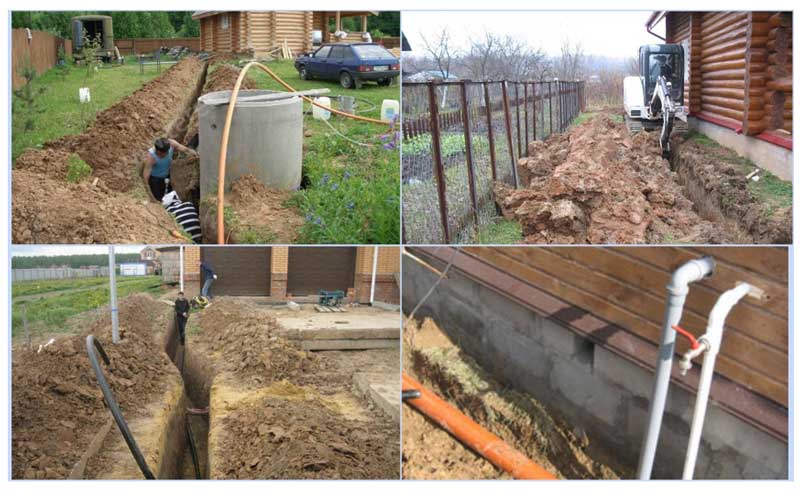

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

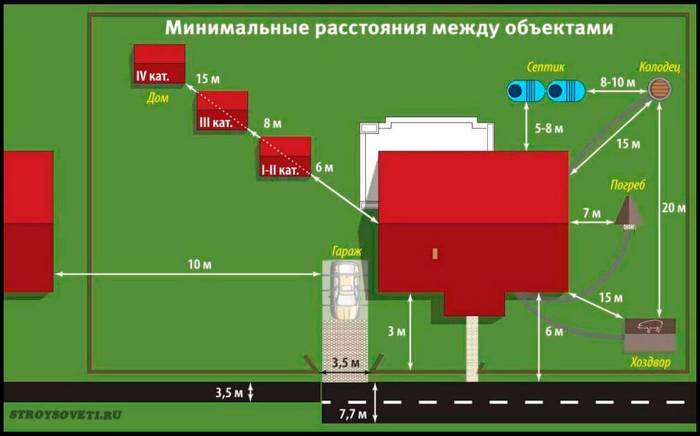

Расстояние от фундамента до канализации

При закладке следует выдерживать расстояние от канализации до фундамента основания построек, канализационные трубы должны располагаться с соблюдением дистанционных нормативов.

Канализацию укладывают параллельно застроечным красным линиям, при монтаже на улице выбирается сторона с меньшим числом иных сетей и наибольшим количеством присоединительных патрубков.

Дистанция до здания должна давать возможность проведения монтажных и ремонтных работ, обеспечивать защиту смежных трубопроводов, при возникновении аварий, связанных с размывом грунта, размерные параметры должны обеспечивать сохранность фундаментной основы от подмывания.

При определении дистанции от трубопровода до фундамента должна быть исключена малейшая возможность проникновения сточных вод при аварийных протечках в магистраль водоснабжения.

Минимальные дистанции от канализации и ливневки до фундаментов:

• зданий и сооружений — 3 м, при монтаже напорной канализации — 5 м;
• защитных оград предприятий, автомобильных эстакад, опор электросетей, железнодорожных путей -1,5 м;
• железных дорог шириной с колеи 1520 мм не меньше глубины траншеи до насыпной основы и края выемки — 4 м;
• рельсовых путей с колеей 750 мм — 2,8 м;
• бордюров улиц, усиленных обочин автодорог — 1,5 м;
• внешней кюветной бровки или подошвы дорожной насыпи — 1 м;
• опор линий электрических сетей, проходящих по воздуху: — до 1 кВт (уличное освещение, контактные провода городского электротранспорта) — 1 м; — 1 — 35 кВ. — 2 м; — 35 — 110 кВ. — 3 м.

Также строительные правила регламентируют расположение канализационной линии, расположенной в земле, по отношению к корневой системе деревьев, дистанцию от трубопровода до центральной оси дерева берут не меньше 1,5 м, при дренажной канализации — от 2 м.

Рис.6 Примеры прокладки подземных инженерных коммуникаций

На какую глубину закапывать водопроводную трубу в частном доме — как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние — это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант — получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ — самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца — схема

Требования

Все нормативы, охватывающие строительную сферу, разрабатываются с учетом безопасной эксплуатации сооружений и инженерных сетей. Данное условие относится к самим конструкциям, а также к окружающей среде и людям. Что касается водопровода и канализации, то неблагоприятным фактором может служить прорыв или разгерметизация стыков труб с последующим подтоплением участка, подмывом грунтового основания и разрушением фундамента.

Слишком близкое расположение коммуникаций приводит к тому, что в случае возникновения аварийных ситуаций вода не будет успевать просачиваться в почву до того, как достигнет фундаментных стен. С канализационными стоками дело обстоит еще хуже. Среда с высоким содержанием кислот может негативно отразится на гидроизоляционном слое, да и с санитарной точки зрения ничего хорошего ожидать не придется. Еще одной «неожиданностью» станет сложность вскрытия трубопровода для обеспечения его ремонта или замены. В такой ситуации потребуется оголять фундамент, что не всегда возможно.

В ситуациях, когда требуемое расстояние от сетей до дома выдержать по каким-либо причинам не удается, трубы водопровода и канализации могут прокладываться в кожухах. Данное решение принимается после экспертной оценки и согласования с соответствующими службами местного «Водоканала».

Взаимное расположение подземных коммуникаций

Важно правильно прокладывать элементы коммуникаций не только относительно опор, заборов, дорог и зданий, но и обращать внимание при проектировании и прокладке на их взаимное расположение. Кроме канализационных и водопроводных сетей часто подземно проводят кабели связи и электропитания. Как их правильно расположить, чтобы не нарушить требования СНиП?

Как их правильно расположить, чтобы не нарушить требования СНиП?

Первое, на что обращается внимание, это расположение сетей водопровода и канализации. Первые должны прокладываться выше, вторые, — ниже

Это продиктовано элементарной логикой. При повреждениях системы отведения стоков, если она расположена ниже, рисков попадания загрязнений в водопроводную сеть намного меньше. Расстояние между канализационными и водопроводными трубами по вертикали не должно быть меньше 0,5 м, особенно в точках их пересечений. Иногда возникают ситуации, когда водопроводную трубу приходится прокладывать ниже. В таком случае в месте пересечения водопровод помещают в футляр, концы которого отстоят в обе стороны не менее, чем на 3 м.

Сейчас нередко даже на частных участках электрический силовой кабель и линии связи проводят не по надземным опорам, а под землей. Если ситуация обстоит именно так, нужно знать необходимое расстояние от водяных коммуникаций до кабелей и учитывать при их прокладке. Согласно СНиП электрический подземный кабель (здесь вольтаж значения не имеет), прокладывается не ближе 0,5 м от какого-либо водного трубопровода (в горизонтальной плоскости). Для линии связи отдаление больше, — не менее 1 м. С учетом того, что часто обе линии прокладываются вместе, есть смысл поместить их в один кожух и, при необходимости, сократить отдаление от труб до 0,3-0,5 м.

Подготовительные работы перед прокладкой трубопровода

Чтобы правильно и беспрепятственно проложить трубу, необходимо подготовить место проведения работ:

1. Нужно составить маршрут прохождения коммуникаций. В этом случае учитываются типы грунтов, возможные препятствия на пути, длина и глубина скважины. Опытные строители рекомендуют при составлении проекта, стараться допускать как можно меньше изгибов (они считаются проблемными участками).
2. Требуется рассчитать уклон, под которым будет уходить в землю скважина. Это зависит от возможных препятствий на его пути. Когда глубина, длина и уклон известны, выбирается способ проведения работ. В зависимости от него, подбирается соответствующее оборудование.
3. Когда проект и план действий составлены, начинается подготовка самого места. Происходит разметка рабочих зон. Отмечаются приемный и стартовый котлованы. После разметки, рабочие должны их выкопать на определенную глубину (в зависимости от глубины трубопровода). Если грунт сыпучий, стенки котлованов нужно укрепить досками или щитами. Это мера безопасности от возможных обрушений. В них устанавливаются лестницы, для беспрепятственного доступа на заданную глубину. Для дополнительной безопасности, рабочая территория должна быть огорожена.
4. После все проведенных мер, на строительную площадку завозится оборудование для бурения. Установки помещаются в котлованы, устанавливаются все необходимые детали и механизмы. После этого, проводится проверка оборудования и основных деталей на их работоспособность. К станции подключается гидравлический насос.

По окончании подготовки, производятся основные этапы работы.

Стандарты закладки по СНиП

Необходимая глубина прокладки водопроводных труб составляет 0,5 м (это минимальное значение, разрешающие сохранить целостность и срок использования коммуникационной системы) ниже уровня промерзания грунта, но также она зависит от географической местности и характера почвы.

Из каких материалов должна быть труба:

• Сталь. Трубы из стальных конструкций использовались в старых постройках. Сейчас не самый актуальный выбор, так как существуют более качественные и стойкие материалы,
• Оцинкованная сталь. Усовершенствованный вариант предыдущего материала. Использование цинка на поверхности предотвращает от негативного воздействия внешних факторов и повышает срок службы. Есть мнение, что данный материал портит качество воды, поэтому его не используют для питьевых систем,
• Металлопластик. Комбинирование пластмассы и метала, гарантируют длительный срок эксплуатации. Высокая устойчивость к воздействию неблагоприятных внешних факторов,
• ПНД. Данные материал обладает рядом преимуществ: низкая стоимость, устойчив к воздействию окружающей среды, высокая гибкость, легкий в применении.

Как проложить трубы под землей: варианты и средства

Прокладка трубопровода – работа, с которой сталкивается практически любой обладатель дачи или загородного дома. Дело в том, что наземный монтаж водопровода или отопления допускается только в неблагоустроенных районах, где конструкция никому не мешает или где нет возможности разместить систему под землей. Во всех остальных случаях предполагается подземный монтаж.

Как проложить водопроводную трубу под землей

Основная проблема при передаче жидкости, особенно горячей – потеря тепла при перемещении. Из-за этого и рекомендуется подземная укладка: потери на воздухе будут намного выше, в то время как грунт проводит тепло хуже. На практике этого, конечно, недостаточно и труба в землю укладывается обязательно с утеплителем.

Применяют для этого вполне привычные материалы – базальтовая вата, вспененный полиэтилен, пенополистирол. Толщина теплоизоляционного слоя рассчитывается с учетом погоды. В некоторых случаях допускается даже использование греющего кабеля.

Второе обязательное требование – определение глубины. Трубопровод должен располагаться ниже уровня промерзания грунта. В противном случае велик риск замерзания воды и, соответственно, повреждение системы. Для средних регионов уровень промерзания около 1,4 м. Оптимальной глубиной для водопроводной системы считают 1,6 м. Большая глубина не рекомендуется, поскольку изделие может не выдержать давления грунта, особенно если речь идет о водоводах ПНД.

Трубопровод размещается в земле в уже готовом виде – собранном и утепленном, так что все работы по сварке должны быть завершены до монтажа.

Сама же технология сборки водопровода несложная, если правильно рассчитана схема.

1. Сообразуясь с планом, выкапывают траншею на нужную глубину. Ширина невелика: для одного водовода ПНД. например, достаточно 40–50 см.
2. Чаще всего при частном строительстве вводный кран устанавливают в колодце. Иногда водомерный счетчик устанавливается там же. В стенке такого колодца проделывают отверстие, равное размерам водовода, и опускают в колодец собранный и теплоизолированный трубопровод.
3. Если счетчик размещается в колодце, то правильно будет сразу же вывести наверх гусак. Сам счетчик монтируется перед всеми кранами.
4. Водопровод входит в дом на той же глубине, что он размещается в траншее. Монтаж вверх разрешается только внутри здания.
5. Траншея засыпается песком, пока над водоводом не образуется слой песка толщиной в 5– 10 см. Затем траншея засыпается грунтом.

Как проложить водопроводную трубу под землей, по видео можно узнать в подробностях.

В тех случаях, когда перед колодцем возникает какое-то препятствие – дорога, например, что не редкость на дачном участке, где колодцем пользуется не один человек, возникает вопрос, как проложить трубу под землей, не копая. Технология такая существует, но на поверку в большинстве случаев прокладывать траншею дешевле.

Чтобы уложить трубопровод не копая, необходимо довести обычную траншею до препятствия. Затем обустраивают на дне траншеи выемки и закрепляют опорную площадку из бруса. Грунт на нужном участке прокалывают 3-метровой цельной штангой. Штанга упирается в домкрат, последний опирается о площадку. Таким образом можно проколоть участок под дорогой, не копая.

Укладка системы отопления

Проложить трубу отопления под землей можно таким же образом, как водопроводную. Но к перечисленным выше требованиям добавляются еще несколько:

допускается размещение отопительных труб выше уровня промерзания. Но в этом случае теплоизоляция должна быть намного лучше и предусмотрена защита от замерзания воды. Проложить систему ниже уровня промерзания в итоге всегда дешевле;

• обратная труба ни в коем случае не должна быть выше или на одном уровне с подающей;
• правильно будет предусмотреть и дополнительную защиту от давления грунта, особенно при опасности подвижек или высоких грунтовых водах.

Теплоизоляционные материалы для отопительных водоводов применяются те же. На фото – отопительная система в «скорлупе» из пенополистирола.
