Гибкий воздуховод и гофрированная труба для напольного кондиционера

Монтаж мобильного кондиционера

Напольный вариант

Монтаж напольного мобильного оборудования намного проще, в отличие от других видов климатических устройств. Но если говорят что: «мобильное напольное оборудование вообще не нуждается в монтаже» — это также неправильно. Просто мобильные устройства могут быть нескольких типов — сплит-системы или моноблочные конструкции. И в этих устройствах компрессор находится в блоке, который ставится внутри комнаты. При этом у сплит-системы вентилятор и конденсатор находится во внешнем блоке, и подключены они между собой тонкой трубкой, в которой и находится система с хладагентом.

Во время установки мобильного устройства своими руками, необходимо соблюдать определенные нюансы монтажа:

• не подсоединяйте оборудование к электросети с помощью адаптера либо удлинителя;
• кондиционер необходимо подсоединять лишь к розетке, которая имеет заземление;
• нельзя заземлять климатическое оборудование с помощью газового трубопровода;
• не включайте устройство, если снята защитная решетка или панель внутреннего блока;
• после монтажа оборудования к штепселю необходимо обеспечить простой доступ;
• не ставьте предохранитель в нейтральное положение либо на заземляющий кабель, в противном случае произойдет «шок» кондиционера;
• не должно находиться препятствий воздухооборота около оборудования, дистанция от устройства до каких-либо предметов обязана быть не меньше полметра;
• запрещается устанавливать напольный кондиционер в помещении ванной, а также за пределами жилого помещения.

Почему «плачет» кондиционер?

Как уже говорилось выше, кондиционер течет, скорее всего, из-за забитой дренажной системы. При работе сплит-системы на теплообменнике испарительного блока неизбежно образуется конденсат, который стекает в специальный поддон, а оттуда, по дренажной трубе, удаляется за пределы помещения.

Но в процессе работы кондиционера, на влажный теплообменник налипает пыль, частички шерсти домашних животных и другие загрязнения, которые не задержал фильтр. Загрязнения вместе с конденсатом попадают в поддон, а из него в сливную трубку. Вся проблема в том, что диаметр дренажной трубки всего около 10 мм. Пыль и грязь из кондиционера очень просто забивают сливные отверстия, конденсату некуда выходить и он попросту вытекает из поддона.

Это самая распространенная причина появления протекания климатической техники. Но в некотором случае, протекание климатической техники свидетельствуют о более сложных проблемах, например:

Замерзание конденсата на теплообменнике. На испарителе появляется наледь в случае снижения производительности кондиционера. Причиной тому может быть снижение объема хладагента в системе, забитые фильтры и сам теплообменник. При оттаивании, влага будет попадать не в поддон как положено, а по внутренним элементам блока стекать на пол.

• Вышедший из строя регулятор давления. Падение давления в системе, приводит к понижению температуры теплообменника испарительного блока. отсюда наледь и протечка как в первом случае.
• В некоторых моделях кондиционеров, для удаления конденсата из поддона используется специальный насос. При выходе ее из строя влага не откачивается и происходит перелив.
• Поломка датчика уровня конденсата.

Есть и более банальные причины протекания, такие как обледенение и неправильный монтаж сплит-системы. Как почистить климатическую технику в домашних условиях, будет рассказано далее.

В чем преимущество мобильной техники?

Сразу возникает вопрос: а так ли необходима эта громоздкая напольная техника, когда есть возможность купить традиционную, более привычную в использовании сплит-систему?

Напольные моноблоки относят к мобильной технике, то есть к оборудованию, которое можно по своему желанию перемещать с места на место – передвигать из гостиной в спальню, а при необходимости и отвозить на дачу.

Моноблочный кондиционер завоевал популярность благодаря простому подключению. Его конструкция отличается тем, что и конденсатор, и испаритель помещены внутрь одного корпуса, установленного внутри помещения

Агрегаты привлекательны для тех, кто любит менять обстановку, но жить при этом в максимально комфортных условиях. Вот 4 главных качества, которые положительно оценили в напольных моделях постоянные пользователи:

Галерея изображений

Фото из

Мобильная техника тем и хороша, что не закреплена на одном месте. Мало того – корпус оснащен колесиками для удобного перемещения агрегата из одного помещения в другое. Громоздкий, но подъемный кондиционер можно использовать и в качестве временного, сезонного дачного варианта с легким монтажом

Конструкция кондиционера состоит всего из одного блока, который располагают внутри жилой комнаты. Снаружи, в отличие от сплит-системы, фиксировать ничего не нужно. Соответственно, не нужно беспокоиться о том, как будет выглядеть фасад здания – особенно имеющего историческую ценность

Здесь тоже сплошные плюсы: если установку сплит-системы лучше поручить профессионалам, которые будут соединять два блока через стену, то напольный агрегат нужно просто поставить на пол около окна или двери на балкон, при этом стены сверлить не обязательно

Если вы подберете прибор, рекомендованный по мощности и производительности для конкретного помещения, он будет работать не менее эффективно, чем дорогая сплит-система. А по безопасности пластиковый блок сравним с холодильником – вроде энергозависимый, но абсолютно безвредный

Место установки всегда можно поменять

Не требуется специальное разрешение на установку

Простой монтаж и подключение

Эффективность и безопасность

Как видите, напольные моноблоки в чем-то лучше сплит-систем, а для установки домашнего мобильного кондиционера не нужно долбить стены и устанавливать кронштейны с наружной стороны. Обслуживание агрегата также занимает немного времени, а по стоимости он не дороже альтернативных моделей.

Существуют и мобильные кондиционеры без воздуховодов. Но у них множество минусов: громкий шум, низкий КПД, необходимость в регулярном обслуживании. И самое неприятное – высокая влажность в помещении

Если вы остановите свой выбор на напольном оборудовании, внимательно прочитайте следующий раздел, чтобы лучше познакомиться с монтажными нюансами. Зная, как правильно установить мобильный кондиционер, вы сможете без помощи специалистов обеспечить комфортный микроклимат в помещении.

Подключение дренажа

 Прежде всего разберемся с целесообразностью применения дренажной системы. Влага, которая образуется на испарителе зачастую содержит примеси и вкрапления различного рода, поэтому требуется ее эффективное и регулярное отведение. При этом дренаж обеспечивает устранение:

• Неприятных запахов. В воде в большом количестве содержатся микроорганизмы, которые приводят к протуханию воды при ее застое. В итоге появляется весьма неприятный запах.
• Болезнетворной флоры. Застоявшаяся вода – основной источник появления вредоносных бактерий, которые опасны для здоровья владельца.
• Условий для появления грибка и плесени. Опять-таки средой их появления является септическая влажность. Сама плесень может стать причиной серьезных заболеваний.

При отводе в канализацию

Данный способ является наиболее эффективным по двум причинам – он никак не навредит соседям, если кондиционер смонтирован в многоквартирном доме, а кроме того он полностью удовлетворяет все санитарные нормы. Единственный сложный нюанс – это удаленность кондиционера от канализационной системы. Но и эта проблема решаема, так как вывод конденсата можно сделать непосредственно в кухонную раковину или трубу, отведенную от стояка.

Дренажная трубка прокладывается с уклоном, таким образом чтобы минимальный перепад составлял 2 см. Следует внимательно отнестись к соблюдению этого условия.

Отвод дренажной трубки в канализацию, трубка проложена в штробе под слоем шпатлевки

Важно! Недостаточный или вовсе обратный уклон приведет к возникновению постоянных засоров дренажной трубки (шланга).

Принцип монтажа дренажной системы

                Перед непосредственным монтажом дренажа со сливом в канализацию необходимо разработать схему, на которой будут отражены все конструктивные элементы:

• Трубка с диаметром от 15 до 20 мм.
• Сифон. Но можно обойтись и без него, если трубка после S-образного изгибания сохраняет форму.
• Переходные и уплотняющие элементы.
• Крепеж, хомутики.

Очень важно соблюсти правильный угол наклона дренажной трубки для эффективности работы всей дренажной системы. Для этого замеряется расстояние от кондиционера до стояка канализации, и при помощи строительного уровня вымеряется уклон

В стояк врезается патрубок, который после будет соединен с трубкой. Перед патрубком от канализации монтируется сифон или обратный клапан – их назначение пресекать любые «проникновения» из канализации. В частности, речь идет о неприятном запахе.

Важно! В этом случае более целесообразным будет использование обратного клапана, так как при длительном эксплуатационном перерыве вода в сифоне может высохнуть.

Схема слива конденсата в канализацию является основной, но как было сказано ранее, иногда расстояние от дренажной ванночки до канализации бывает слишком велико. В таком случае трубка слива заводится непосредственно в стену. При этом участок, проложенный в стене, не должен иметь даже малейших изгибов, так как в последствии они станут причиной засоров. Чем короче и ровнее трубопровод – тем легче проводится очистка и устраняются засоры.

При отводе на улицу

Данный способ дешевый и простой, а потому и максимально востребованный. Трубка под уклоном в 1 см. просто выводится на улицу.

Но данный способ имеет ряд недостатков:

• Если вы проживаете в многоквартирном доме, то капли конденсата неизбежно будут ниспадать на подоконники соседей, живущих ниже. Это создаст прецедент для их недовольства, а при возможных разбирательствах соседи будут защищены административным кодексом.
• Трубка может перемерзнуть на холоде.
• Через место вывода трубки на улицу холодный воздух может попасть внутрь помещения.

Сплит-системы с выводом конденсата на улицу

Альтернативой может стать использование специального бачка, который будет установлен в помещении под дренажным сливом, но это полумера, которая выполняется кустарно и не отличается эффективностью и портит презентабельность кондиционера.

Как работают охладители без шланга

Мы выяснили, что домашние кондиционеры традиционного типа не могут нормально функционировать без отвода нагретого воздуха наружу. И действительно, производители предлагают нам климатические агрегаты, использующие абсолютно другой принцип действия.

Мобильный охладитель без воздуховода состоит из таких элементов:

Представляем алгоритм работы напольного кондиционера, описанный словами одного из производителей:

Изготовитель рекомендует эксплуатировать мобильный кондиционер без воздуховода с распахнутым окном, а в резервуар класть гелевые термоэлементы, они же – аккумуляторы холода. Труба для выхода горячего воздуха не нужна. Как это выглядит в реальности, смотрите на видео от производителя, но близко к сердцу не принимайте:

Монтаж своими руками

Монтаж и ремонт мобильных кондиционеров рекомендуется доверить профессионалам. Но многие предпочитают самостоятельную установку таких приборов, поскольку этот процесс не представляет особых сложностей

Необходимо обратить внимание на розетку, которая будет отвечать за питание оборудования. Она должна быть мощной и иметь надёжный кабель. Когда помещение большое, а мощность устройства высокая, необходимо выполнить монтаж отдельного автомата и заземления

Когда помещение большое, а мощность устройства высокая, необходимо выполнить монтаж отдельного автомата и заземления.

Закрытые кондиционеры лучше устанавливать в углу, на тумбе или какой-либо полке, чтобы исключить возможность появления на стенах и декоративной отделке следов от горячего воздуха. Открытый тип прибора разрешается ставить непосредственно на пол, располагая его в месте, больше всего нуждающемся в охлаждении или обогреве.

При выборе модели с воздуховодом необходимо заблаговременно побеспокоиться о выведении гофры. В большинстве случаев недостаточно просто вывести ее на улицу через окно или дверь. Чтобы исключить попадание нагретого или охлажденного воздуха обратно в помещение, необходимо сделать в окне специальную пластиковую вставку.

На устройство не стоит ничего ставить. Рекомендуется исключить попадание влаги на дисплей и другие детали. При появлении сильного шума или посторонних звуков во время работы следует отключить питание кондиционера и обратиться к специалисту. Игнорирование подобных явлений может привести к поломке.

Как работают охладители без шланга

Мы выяснили, что домашние кондиционеры традиционного типа не могут нормально функционировать без отвода нагретого воздуха наружу. И действительно, производители предлагают нам климатические агрегаты, использующие абсолютно другой принцип действия.

Мобильный охладитель без воздуховода состоит из таких элементов:

• легкий переносной корпус на колесиках;
• фильтр воздушный;
• вентилятор;
• фильтр водяной;
• емкость, заполняемая водой;
• помпа;
• электронагреватель трубчатый (ТЭН);
• блок управления и автоматики.

Схема работы климатической установки Представляем алгоритм работы напольного кондиционера, описанный словами одного из производителей:

1. Электрический вентилятор продувает воздух через 2 фильтра — грубой очистки и водяной.
2. Водяной фильтр — это материал с мелкими ячейками, смачиваемый посредством помпы. Проходя сквозь полотно, воздушный поток очищается от пыли и увлажняется.
3. Вторая функция водяного фильтра – охлаждение, происходящее за счет фазового перехода воды из жидкого в газообразное состояние. При контакте с горячим воздухом она испаряется и отнимает значительную часть теплоты, понижая температуру потока на 5—7 градусов.
4. Правильно размещенный в комнате охладитель создает воздушную подушку, не позволяющую охлажденным потокам выйти на улицу через открытый оконный проем или балкон.
5. В режиме «зима» воздух прогревается электрическим ТЭНом.

Изготовитель рекомендует эксплуатировать мобильный кондиционер без воздуховода с распахнутым окном, а в резервуар класть гелевые термоэлементы, они же – аккумуляторы холода. Труба для выхода горячего воздуха не нужна. Как это выглядит в реальности, смотрите на видео от производителя, но близко к сердцу не принимайте:

Установка и техническое обслуживание кондиционера: цены на услуги

Установку, ремонтное и сервисное обслуживание климатической техники выполняют специалисты. Фирма, которая предоставляет подобные услуги, обязательно должна иметь соответствующее разрешение.

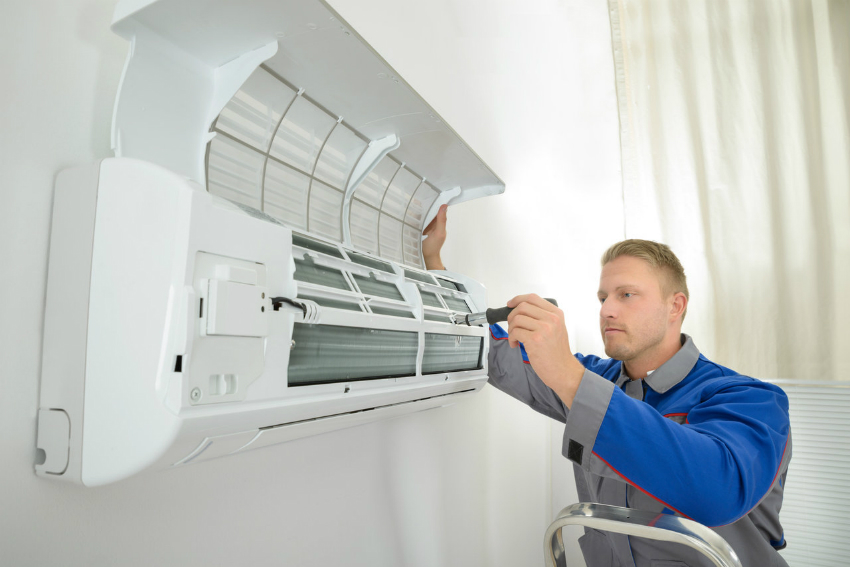

Кондиционер любого типа требует сервисного обслуживания

Согласно регламенту, техническое обслуживание кондиционеров выполняется в следующей последовательности:

1. Внешний осмотр устройства на наличие повреждений механического характера.
2. Проверка работоспособности электрического питания.
3. Диагностика работоспособности прибора (система индикации и рабочие режимы).
4. Проверка температурных показателей на соответствие нормативам, указанным в паспорте.
5. Проверка дренажа.
6. Диагностика устройства на предмет утечек фреона.
7. Чистка узловых деталей (теплообменник, фильтры, наружные панели, вентиляторы).
8. Диагностика рабочего тока в электрическом двигателе.
9. Проверка работоспособности вентилятора и компрессора.
10. Проверка герметизации.
11. Визуальный осмотр опор.

На обычное сервисное обслуживание, предполагающее выполнение первых 7-ми пунктов из списка, обычно уходит около 1 ч. Полное техническое обслуживание требует больше времени.

В отличие от сплит систем, мобильный кондиционер без воздуховода требует постоянного контроля количества воды в приборе

Сколько стоит установка кондиционера в квартиру

Средняя стоимость услуг по установке:

Тип климатического оборудования (мощность, кВт)	Пакет услуг	Цена услуги, руб.
2-3,3	Стандарт (монтаж в один этап)	7500
3,5-4,9	8900
5-6,9	11000
7-7,9	14000
8-8,9	16000
10-11	18000
любой тип	Ускоренная установка	+3000
2-3,3	Разорванный монтаж (установка в два этапа, 1-й этап)	6000
3,5-4,9	7000
5-6,9	9000
7-7,9	12000
8-8,9	13000
10-11	15000
любой тип	Разорванный монтаж (Установка в два этапа, 2-й этап)	+4000

При выборе кондиционера стоит поинтересоваться стоимостью заправки устройства хладагентами

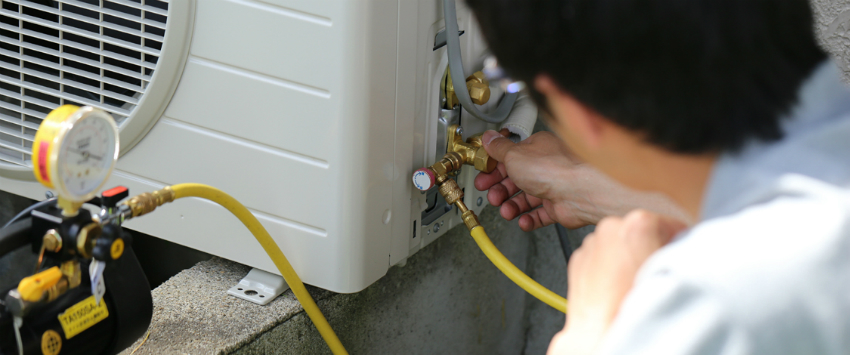

Обслуживание кондиционера: сколько стоит заправить прибор

Перечень стандартных сервисных услуг включает плановую диагностику прибора на предмет протечки, а также заправку хладагента. Цена услуги зависит от нескольких факторов:

• тип кондиционера;
• мощность прибора;
• объем вливаемой заправки.

Стоимость заправки кондиционеров бытового типа:

Наименование услуги	Цена, руб.
Заправка прибора мощностью до 4,5 кВт	2700
Заправка прибора мощностью до 7 кВт	3200
Заправка прибора мощностью свыше 7 кВт	4000
Диагностика на предмет протечек	600
Поиск протечек	1300
Комплексное обслуживание	5000

Где находится дренаж

Видимая часть дренажа – это поддон, который располагается в нижней части кондиционера непосредственно перед вентилятором забора воздуха. Сбоку или в нижней части в поддоне смонтирован специальный патрубок, к которому и крепится дренажная трубка.

Выяснив, где располагается дренаж, уделим внимание и способам, которыми реализуется отвод конденсированной влаги:

Самый простой способ – вывести трубку через стену непосредственно на улицу. Однако простота скрывает ряд недостатков – будет подпорчен эстетический вид – потребуется засверливать отверстие в стене, к тому же такой способ не рекомендуется в связи с санитарными нормами.

Важно! Конденсат может быть насыщен фреоном из-за ряда неисправностей. В итоге возникнет ситуация, когда на улицу с конденсатом будет сливаться некая доля фреона.. Наиболее правильным вариантом является отвод непосредственно в канализацию

Для этого трубка должна быть соединена с общей системой канализации. Такая система более щепетильна в установке и обслуживании – в месте соединения с канализацией необходимо смонтировать сифон, который запрет в себе неприятный запах, а также во избежание неисправностей придется периодически осматривать наружную часть дренажа

Наиболее правильным вариантом является отвод непосредственно в канализацию. Для этого трубка должна быть соединена с общей системой канализации. Такая система более щепетильна в установке и обслуживании – в месте соединения с канализацией необходимо смонтировать сифон, который запрет в себе неприятный запах, а также во избежание неисправностей придется периодически осматривать наружную часть дренажа

Плюсы и минусы мобильных кондиционеров

Общее преимущество мобильных моноблоков и сплит кондиционеров, как уже упоминалось, в легкой установке — по другим характеристикам они слегка различаются между собой.

По сравнению с моделями из двух блоков моноблочный кондиционер более мобилен — его можно перемещать из помещения в помещение, переставляя шланг, отводящий нагретый воздух, из одного окна в другое. Как оконный кондиционер, мобильный моноблок несложно транспортировать из одного дома в другой, к примеру, из городской квартиры на дачу, но значительно проще установить. Вес климатических приборов данного класса составляет от 20 до 50 кг, поэтому каждый моноблок оснащен колесами и ручкой, позволяющими транспортировать его без особых усилий.

Расценки на кондиционеры этого класса стартуют от 8000 руб., что облегчает задачу по созданию необходимых климатических условий во всей квартире (путем перемещения моноблока из комнаты в комнату) без установки нескольких стационарных сплит-систем, приобретение, монтаж и последующее обслуживание которых обойдется в большую сумму.

Перечень отрицательных характеристик мобильного кондиционера открывает довольно высокий уровень шума, сопровождающий работу прибора — порядка 50 дБ. Источником шума выступает компрессор — по причине того, что в моноблоке все агрегаты находятся в одном корпусе, а не разделены на менее и более шумные (блок с «шумным» компрессором в сплит-системах устанавливается вне здания), максимальная мощность мобильных климатических систем не превышает 4 кВт, иначе производимый прибором звук будет слишком громким.

Интенсивность охлаждения воздуха при помощи мобильного кондиционера, укомплектованного одним гофрошлангом, ниже, чем в случае использования обычной сплит-системы, поскольку для охлаждения конденсатора используется внутренняя атмосфера обслуживаемого помещения. Дело в том, что корпус моноблока имеет два воздухоприемных и два воздухоотводящих отверстия — первые два расположены в верхней секции кондиционера, два последних находятся в нижней секции. Воздух закачивается в верхнюю секцию, охлаждается и выводится обратно в комнату, однако поступающий в нижнюю секцию воздух в помещение не возвращается, а нагревается и выбрасывается во внешнюю атмосферу. Поэтому в процессе работы мобильного кондиционера между атмосферами в обслуживаемом им помещении и в совмещенных комнатах создается небольшая разница воздушного давления, в результате которого теплый воздух из соседних комнат как бы закачивается в кондиционируемое помещение, понижая эффективность работы климатического прибора.

Гофрошланг, отводящий тепло от конденсатора, в жаркий день нагревается до высоких температур (примерно до 70 °С), т.е. при случайном касании его рукой человек может обжечься. Другое неудобство, связанное со шлангами воздуховодов — они довольно коротки, поэтому удобно расположить кондиционер в комнате домочадцам будет непросто, придется учитывать местоположение оконных и дверных проемов.

Мобильные сплит-системы, по сравнению с моноблочными кондиционерами, шумят меньше — все-таки один шумный агрегат (конденсатор с вентиляционной установкой) у них выведен за пределы комнаты. Кроме того, они более эффективно охлаждают помещение, т.к. им не требуется воздуховод, откачивающий воздух из помещения.

Как и у моноблоков, недостаток мобильных сплит кондиционеров связан с ограниченной длиной медных трубок, образующих магистраль с циркуляцией в ней хладагента. Другой их общий недостаток — потребность в опорожнении емкости для конденсата, за наполнением которой приходится следить домочадцам.

Последний и наиболее существенный недостаток мобильных сплит-систем заключается в их дороговизне — цена на такие климатические системы превышает расценки на обычные сплиты не менее чем в два-три раза.

Необходимые инструменты и приспособления

Перед началом процесса установки особенно важно убедиться, что в наличии имеются все необходимые инструменты и приспособления. Некоторые производители включают определенные детали в комплект, однако зачастую кое-какой инвентарь приходится приобретать дополнительно

Предметы, которые понадобятся во время монтирования портативного кондиционера:

• измерительная лента;
• маркер или карандаш;
• накладка для герметизации;
• пила, которая пригодится на тот случай, если понадобится внести некоторые изменения в область установки;
• насадка для трубоотвода;
• универсальный нож;
• мыльная вода.

Стоит учитывать, что этими предметами возможный набор требуемого оборудования не ограничивается. В случае если помещение не проветривается через обычное окно, могут понадобиться дополнительные инструменты.

Как правильно нарастить гофру для моноблока

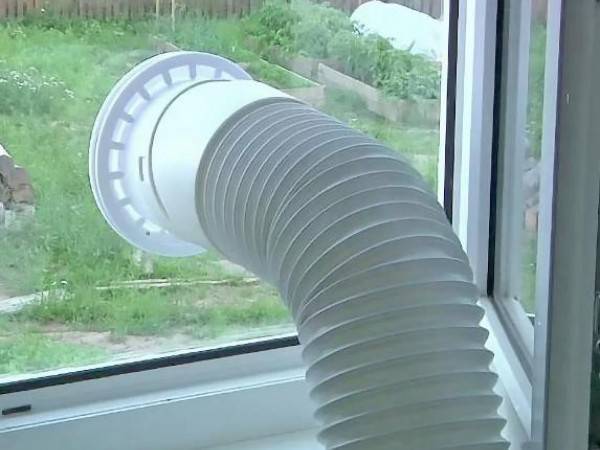

Гофра, вмонтированная в одинарное стекло

Чтобы компенсировать потери давления при увеличении длины воздуховода, можно предпринять следующие меры:

1. Удлинять не более чем на 1 метр, при этом диаметр оставить тот, который имеет основная труба. Если этого достаточно для выведения гофры наружу, потери будут незначительные.
2. Оставить кусок гофры стандартного диаметра, присоединив к ней через переходник более тонкую трубку, но длинную. Нужно учитывать, что объем воздуха, проходящий по трубе от 230 до 260 л. Воздушное сопротивление больше в круглых воздуховодах, чем в квадратном сечении.

Присоединить к внешней стороне стекла или стены нужно герметично. Для этого используют дюбеля, которыми прикручивают пластмассовую или железную насадку, удерживающую гофрированную трубу для напольного кондиционера.

Принцип функционирования мобильного климатического оборудования

Решая вопрос выбора климатического оборудования, следует предварительно узнать, как работает мобильный кондиционер. Для нагнетания воздушных потоков в системе задействованы два вентилятора, работа верхнего из которых направлена на усиление движения воздуха по направлению из помещения к устройству. Нижний вентилятор способствует удалению теплой воздушной среды на улицу. При этом испаритель располагается в верхней части устройства, а конденсатор – в нижней.

Принцип работы мобильного кондиционера по своей сути весьма схож с функционированием стационарной сплит-системы с тем отличием, что отсутствует разделение на два отдельных блока, а все элементы собраны в одном корпусе. Учитывая, что компрессор также располагается в моноблоке, следует быть готовым к повышенному шумовому эффекту во время работы устройства. Если в сплит-системе данный узел находится в наружном блоке, то кондиционеры мобильные напольные работают непосредственно в помещении, что может мешать сну, если техника используется на небольшой площади жилого дома.

Плюсы и минусы использования устройства

Когда рассматривается такая техника, как мобильные кондиционеры как выбрать наиболее подходящую модель, чтобы уровень производительности был на должном уровне? Для этого необходимо предварительно поинтересоваться, в помещении какой площади планируется использовать технику. Соответствие размеров комнаты и мощности устройства является главным фактором, обеспечивающим высокую эффективность охлаждения воздушной среды. Выбор мобильного кондиционера основывается на объективности оценки всех его минусов и плюсов. К достоинствам можно отнести ряд весомых факторов, среди них:

• мобильность устройства, что позволяет не только изменять принятое решение о том, на каком участке помещения оно будет располагаться, но также без лишних затруднений перемещать технику в другую комнату;
• мобильные кондиционеры с обогревом могут функционировать при различных значениях температуры за окном, в то время как большинство моделей на базе сплит-системы не выдерживают температуру ниже минус пяти градусов;
• отсутствие необходимости заниматься монтажом моноблока, так как, во-первых, он полностью располагается в помещении и занимает участок на полу, во-вторых, необходимо лишь вывести на улицу гофру для отвода тепла из комнаты.

Из минусов можно выделить:

• несколько завышенный уровень шума в результате того, что все основные узлы (включая компрессор) располагаются в одном блоке, который функционирует исключительно в помещении, а тихий ход сплит-системы объясняется тем, что компрессор располагается в наружном блоке, находящийся за пределами помещения;
• мобильный кондиционер для дома требует организации отвода конденсата, если в некоторых моделях для этого предусмотрен специальный поддон, который периодически придется опустошать, то во всех прочих случаях следует выводить на улицу дренажный шланг;
• несмотря на компактность техники такого рода, установка мобильного кондиционера означает потерю участка площади помещения, если внутренний блок сплит-системы располагается на стене или под потолком, то в случае использования моноблока придется пожертвовать небольшой частью комнаты для этой цели.

Установка оборудования

Как было сказано выше, в специальном монтаже для установки такой техники нет необходимости. Достаточно правильно подобрать место, где будет стоять моноблок. Так, не рекомендуется располагать его на участке, на котором имеются существенные препятствия для движения воздушных потоков, будь то мебель или крупногабаритная техника.

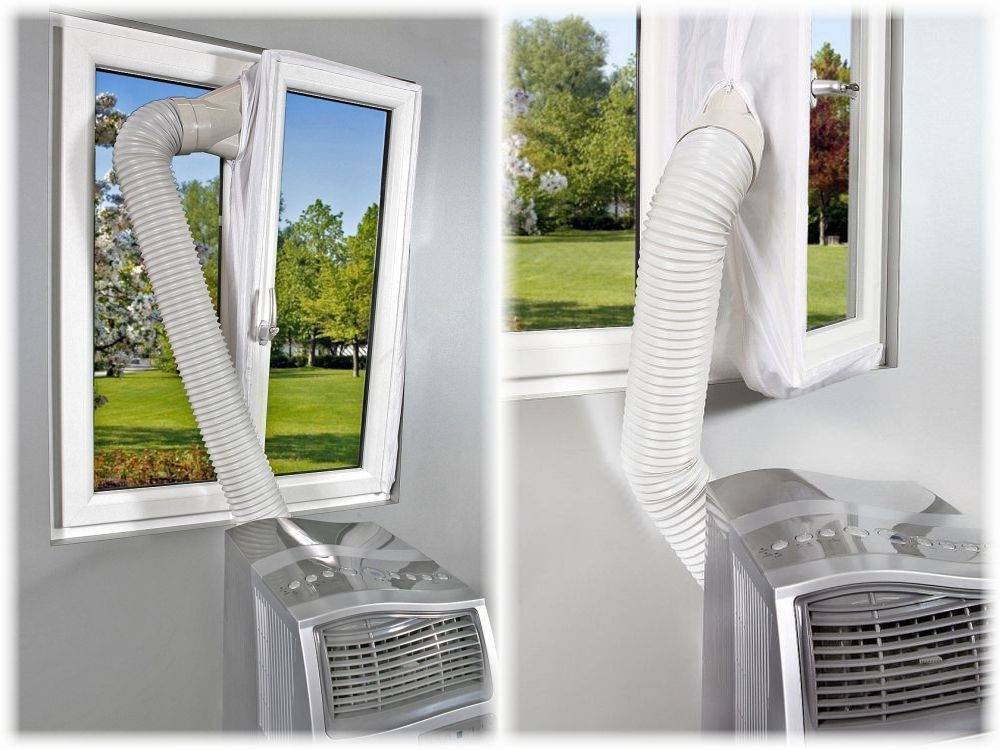

Непосредственно монтаж мобильного кондиционера заключается том, что гофрированный шланг для отвода теплого воздуха необходимо закрепить в оконной раме так, чтобы при этом не нарушить ее герметичность, а также исключить возможность образования щелей в местах стыка гофры с рамой. Это позволит в прохладное время года избежать тепловых потерь от нагрева кондиционером воздушной среды.

Если была выбрана модель устройства, в которой предусмотрен поддон для отвода конденсата, то монтаж техники ограничится только лишь выводом гофры. В случае, когда с целью оттока влаги приспособлен дренаж, необходимо продумать также и его вывод на улицу. Если имеется возможность, рекомендуется организовать выход дренажа за пределы помещения в месте вывода гофры.

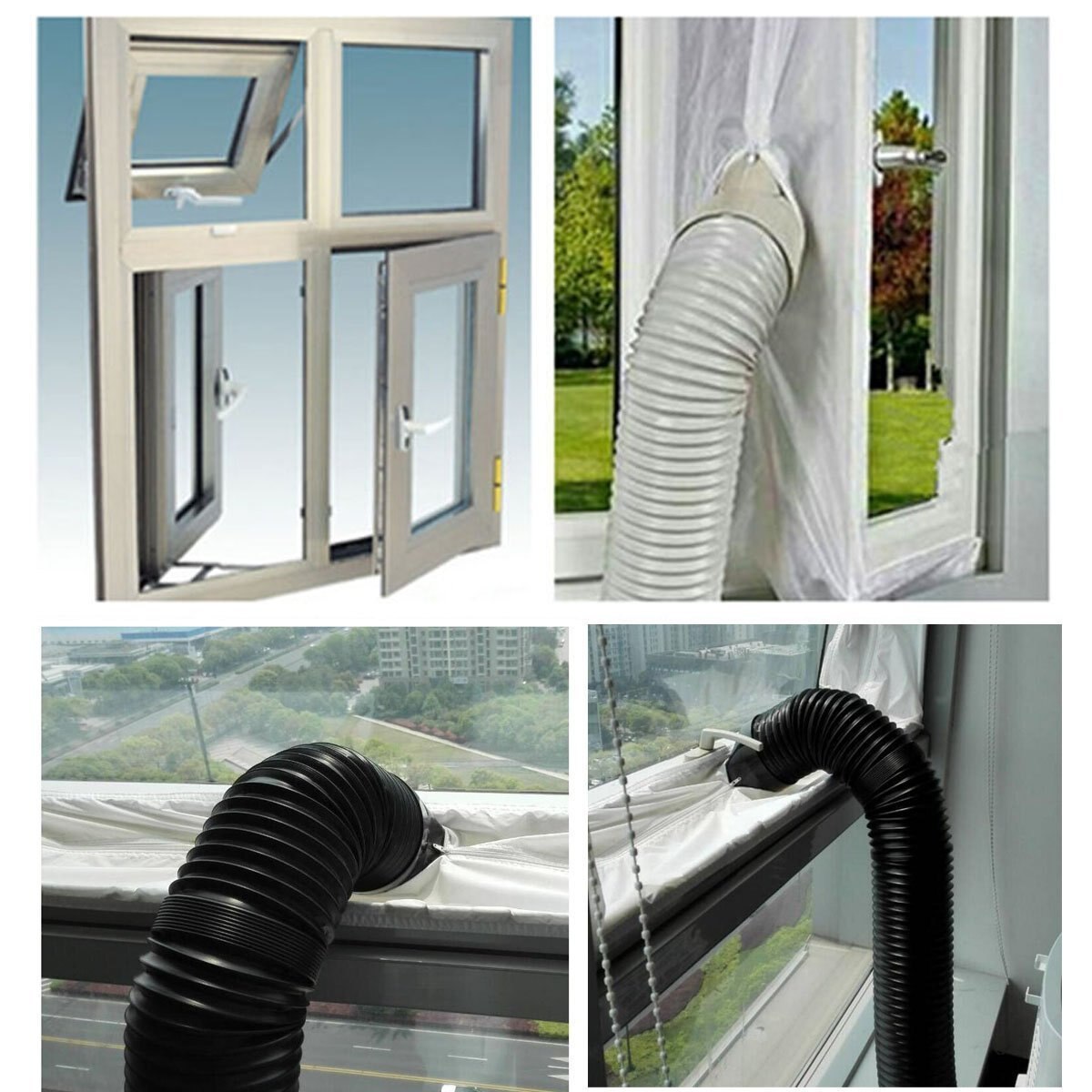

Эффективные способы монтажа мобильной сплит-системы

Данные методы заслуживают большего внимания, поскольку герметичность ПВХ-систем практически не страдает. Под эффективностью процесса здесь понимается сохранение целостности конструкции из поливинилхлорида за исключением возможности демонтажа съёмных элементов. К известным способам относятся:

Вставка фальш окна (фальш-стекла) для мобильных кондиционеров в балконную дверь.

Некоторые ПВХ-конструкции (в частности — балконные) разделены перегородкой (импостом) на 2 части — прозрачную и глухую. Вторую можно слегка видоизменить, чтобы вставить адаптер для окна для мобильного кондиционера. С этой целью вместо стеклопакета внизу монтируется сэндвич-панель. Предварительно в ней прорезается отверстие, форма которого совпадает с концом гофрированной трубы. Метод позволяет сохранить герметичность системы. Некоторые минусы (финансовые затраты, необходимость замены сэндвич-панели не стеклопакет при наступлении холодов) имеют место, но в целом способ весьма эффективен и востребован среди потребителей.

Вставка оргстекла.

Вместо сэндвич-панели допустимо использовать органическое стекло в качестве фиксирующей и ограждающей конструкции. Работа по выводу гофрированной трубы сводится к следующим этапам:

• измерить световой проём (длина от импоста и наружных частей рамы), прибавить к полученному расстоянию 4 см по длине и ширине;
• подготовить лист оргстекла толщиной до 3 мм;
• вырезать в нём отверстие для вставки переходника на окно и последующего монтажа шланга;
• стекло фиксируется на стальные уголки для москитной сетки так, чтобы при выносе полотна через окно было возможно прикрепить его к раме и импосту;
• для повышения герметичности рекомендуется по периметру оргстекла приклеить резиновый уплотнитель;
• зафиксировать конструкцию по аналогии с москитной сеткой при помощи крепёжных элементов.

При монтаже оргстекла пользователю не придётся вносить дорогостоящие изменения в само ПВХ-изделие, поскольку элемент, как и вставка в окно для мобильного кондиционера, легко демонтируется при похолодании и заменяется на обычный стеклопакет.

Переносная сплит-система своими свойствами не уступает настенным устройствам, а возможность её самостоятельного монтажа и компактность подкупают очень многих. Когда нужда в прохладном воздухе отпадёт, кондиционер можно спрятать до следующего лета. К тому же, выбор сплит-системы позволит сэкономить деньги. Стоимость установки настенного аналога составляет иногда 10-20% от стоимости товара, при этом монтаж обязательно сопровождается грязью, пылью, шумом. Решив вывести трубу мобильного кондиционера в окно своими руками, покупатель сделает правильный выбор, а лёгкость работы лишний раз убедит его в этом.

Устанавливаем кондиционер

Как установить наружный блок кондиционера? В зависимости от особенностей помещения блок ставится за окном, на ремнях, кронштейнах или прикручивается на болтах с дюбелями. Также наружная часть кондиционера может быть установлена на веранде (частный дом), в подсобке.

В процессе установки соблюдается определенная последовательность операций.

1. Начинают установку с внутреннего блока (с колесами), который легко передвигается в помещении. Напомним, что надо соблюдать свободную циркуляцию воздуха и его доступ к панели.
2. После этого приступают к установке внешнего блока. Оптимальное положение блока – точка, где ничто не препятствует теплообмену. Лучше всего использовать балконный периметр, пространство непосредственно за окном, коридоры. Между прибором и стеной крепления должно быть расстояние минимум 5 см. Для установки блока на стене в таком положении в комплекте обычно поставляются специальные держатели-кронштейны.
3. Установка не является обязательной процедурой. Достаточно обеспечить фиксацию прибора роликами для передвижения.

Часто возникает вопрос: а есть ли смысл в самостоятельной установке? Возможно, привлечение специалиста даст лучший результат? Однако стоимость кондиционера и монтажа довольна высока. Самостоятельная работа позволит свести расходы к минимуму. Кроме того, приобретая навык работы по монтажу, владелец лучше понимает принципы работы устройства, что в дальнейшем влияет на бережное отношение и грамотное использование системы.

Монтаж дренажной системы

Итак, мы разобрались, какие существуют приспособления для отвода конденсата

Давайте перейдем к важному вопросу: как правильно подключать кондиционер к дренажу. Прокладка дренажа — это несложный, но трудоемкий процесс

Монтаж пошагово:

Нужно найти дренажную ванночку во внутреннем блоке. В некоторых моделях для этого достаточно открыть декоративную крышку, а в некоторых приходится отщелкивать крепления снизу блока и приподнимать аппарат, чтобы добраться до емкости для сбора конденсата. Прочтите инструкцию по эксплуатации вашего кондиционера, чтобы узнать об этом больше;
Сбоку у дренажной ванночки необходимо найти отверстие. Именно к нему нужно присоединить дренажную трубку. Для соединения используйте хомут;
Аккуратно опустите внутренний блок на место, защелкните крепеж. Гофра должна свободно выходить из дренажного отверстия.

Первый вариант монтажа. Выведите трубку на улицу через техническое отверстие в стене. Его делают в обязательно порядке при прокладывании трассы. Закрепите шланг возле наружного блока. Убедитесь, что вода не будет попадать на соседский балкон или на голову людям;

Второй вариант монтажа. Сделайте в стене небольшое углубление от внутреннего блока к канализации, уложите в штробу дренажный шланг для кондиционера, закрепите его

Важно, чтобы трубка была смонтировать под небольшим уклоном. Подключите трубку к сифону, сифон — к канализации

Заштукатурьте штробу.
