Как правильно выбрать и самостоятельно установить гофру для вытяжки (гибкий воздуховод)

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Как гармонично вписать воздуховод в интерьер кухни

Для щепетильной хозяйки, этот вопрос не менее важен, чем эффективность вентиляции.

Существует несколько способов спрятать воздуховод:

  1. Самый простой способ – расположить трубы за навесными шкафчиками, внутри них или над ними. Этот способ не требует дополнительных затрат.
  2. При наличии потолка с двумя уровнями, воздуховод можно расположить между ними. Если на кухне навесной потолок, то воздухопровод можно разместить прямо над ним. В этом случае воздушный тракт будет абсолютно не заметен.
  3. Для маскировки труб можно использовать специальный прямоугольный короб. Если поэкспериментировать с цветом этого элемента интерьера, установить подвесные светильники, то ваша кухня преобразится. При этом сохраняется возможность быстрого доступа к трубам на тот случай, если потребуется ремонт.
  4. Ещё один вариант — просто покрасить трубы в тон, подходящий к общему дизайну помещения. Можно воспользоваться современными материалами и органично вписать воздухопровод в вашу кухню.

Лучше всего, покупать трубы, вытяжку и переходники одновременно, а лучше купить готовый комплект. Производители предлагают широкий выбор таких вариантов. Это позволит избежать трудностей с подбором цветового решения и сэкономит ваше время.

Правила подключения для всех типов труб

Рекомендации:

  1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
  2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
  3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

  • Дрель.
  • Шуруповерт.
  • Ножовка или болгарка.
  • Герметик.
  • Короба, отводы, переходники нужного сечения.
  • Обратный клапан.
  • Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

  1. Если обнаружена негерметичность, промазывают щель герметиком.
  2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

  • Зашивка конструкциями подвесного потолка.
  • Прокладка через кухонные шкафчики.

  • Прокладка над шкафчиками и закрытие декоративным экраном.
  • Окраска или декор под цвет стен и потолка.
  • Закрытие декоративными коробами.

Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Материалы, используемые для производства каналов воздухообмена

Современное производство базируется на нескольких материалах. Если быть точнее, то на трех: стали, алюминии и пластике. У каждого из них есть свои плюсы и минусы, на которых стоит остановиться детальнее.

Сталь

Главный компонент – нержавеющая или оцинкованная сталь. Что касается домашнего кухонного применения, то востребованы главным образом оцинкованные решения. Впрочем, изделия данного типа с каждым днем становятся все менее популярнее среди потребителей, спрос на них падает.

Воздуховод из нержавеющей стали

У материала есть несколько очевидных достоинств:

  • Абсолютная ровная и гладкая поверхность (как внутренняя, так и наружная части). Воздухообмен скоростной, мелкие частички копоти и жира не застревают, не накапливаются.
  • Прекрасно противостоят высокой температуре. В окружающее пространство не выделяется никаких вредных примесей, испарений.
  • Вытяжные воздуховоды относятся к изделиям бюджетного сегмента.

У стальной продукции есть несколько недостатков, как и у любой другой продукции. Особого внимания заслуживают лишь несколько из них.

Стальные воздуховоды не лишены определенных недостатков

  1. Характеризуются существенным (если сравнивать с пластиковыми) весом. Для фиксации у стены требуется ряд дополнительных элементов крепления.
  2. Дополнительно потребуются герметики, обезжиривающие составы.
  3. Для сбора конструкции сложной формы, может потребоваться резка труб.
  4. В процессе эксплуатации громко шумят.

Эти недостатки с лихвой нивелируются преимуществами и удобством использования изделий.

Пластик (стекловолокно, ПВХ, полиэтилен)

Вытяжка для кухни с воздуховодом изготовленным из пластика удерживает лидирующие позиции на рынке, ввиду высокой популярности. Речь идёт о круглых или прямоугольных решениях. Что касается круглых труб, то их ключевое преимущество –высокая скорость монтажа. А вот прямоугольные изделия выглядят очень эстетично.

У пластикового воздуховода есть несколько плюсов:

  • Небольшой вес.
  • Пространство в канале гладкое. Внутри системы не скапливается жир, грязь и копоть.
  • В процессе эксплуатации ПВХ-трубы не ржавеют.
  • Простота монтажа. Со сборкой конструкции не возникает проблем даже у неопытных мастеров. Можно собрать конструкцию любого размера, сложности, конфигурации.
  • Пластиковый воздуховод не издает шума или вибраций.
  • Доступная цена.

Без недостатков дело не обошлось. Но их всего ничего, если проводить сравнение с изделиями из других материалов.

  1. Грамотный монтаж возможен исключительно при наличии соединительных элементов, переходников, муфт.
  2. При высокой температуре возможны деформации, выделение токсичных веществ в помещение.

Пластик лучше всего подходит для вытяжки на кухне, ввиду доступности, конструктивной надёжности и простоты установки.

Алюминий

Не менее популярными в 21 веке остаются алюминиевые решения. Материал применяют для производства гофрированных труб под воздуховоды. К плюсам традиционно причисляют:

  • Устойчивость к нагреванию.
  • Универсальность материала обуславливает простоту его монтажа.
  • Низкая стоимость.

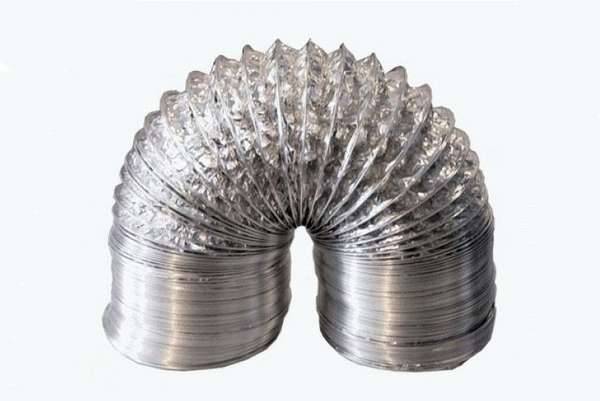

Алюминиевые гофрированные воздуховоды

Они также не лишены некоторых недостатков. Подробнее хотелось бы остановиться на нескольких.

  1. Алюминиевый воздуховод для кухонной вытяжки смотрятся не слишком красиво, потому их часто декорируют защитным кожухом.
  2. Высокая вероятность накопления конденсата из-за того, что алюминий является теплопроводящим материалом.
  3. Механические изделия уступают стальным по прочности, что очевидно. Материал предрасположен к деформациям.

Вытяжка для кухни с воздуховодом из какого материала – один из главных критериев. К их выбору подходят со всей полнотой ответственности

Помимо этого, акцентируется внимание на форме каналов

Из гибкой гофрированной алюминиевой трубы

Данные трубы производятся из тонкого алюминия. Из минусов можно отметить внешний вид конструкции. Не каждому покупателю понравится, что на его кухне присутствует труба из металла. В связи с этим, монтаж гофрированной трубы сочетается с маскировкой конструкции.

К достоинствам изделий относится:

  • легкость в установке. Гофрированные трубы легко резать, они гнутся под любыми углами и закрепляются при помощи специальных хомутов;
  • в такой трубе нет резонансного гула;
  • данные изделия отличаются низкой ценой, если сравнивать с пластиковой конструкцией;
  • за счет того, что в конструкции нет резких изгибов, повышается производительность системы вентиляции.
  • выпуск гофрированной трубы осуществляется в виде небольшого куска, который способен растянуться на значительную длину.

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

  • Стоимость материала;
  • Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
  • Возможности монтажа конструкции;
  • Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
  • Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

  • Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
  • Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
  • Низкие шумовые показатели;
  • Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
  • Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

  • Высокая цена по сравнению с другими материалами;
  • Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

  • Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
  • Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
  • Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

  • Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
  • Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
  • При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

  1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
  2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Как выбрать

Нажмите чтобы увеличить

На что обратить внимание

При выборе воздуховода из пластика придется обратить внимание на пару мелочей. Сперва стоит позаботиться о информированности соответствующей для вашего помещения производительности и правильно выбрать кухонную вытяжку

Ее расчет производится по формуле: площадь кухни множится на 12. Результирующая цифра станет показателем необходимой производительности устройства.

Вытяжка для воздуховода

Если же площадь кухни большая, лучше остановиться на устройствах с возможностью подключения к системе вентиляции, так как вытяжка без воздуховода сюда не подойдет. Так как в данном случае последние обладают достаточным запасом мощности. Определенный круг сетует на дизайнерскую ограниченность. Если же внешность важный для покупателя критерий, то лучше обратиться к разнообразию вытяжных зонтов с подключением к воздуховоду. Буквально-таки все варианты систем без подключения отличны лишь шумной работой. А если же для вас данный показатель неоценим, то тогда обращайтесь к подключаемому варианту.

Нажмите чтобы увеличить

При выборе устройства прибегайти к к жировому фильтру из 5 и более слоев алюминиевой сети.

Дополнительные элементы

Спрятать воздуховод можно за фальшпанелями

Как правило, говоря о дополнительных элементах, на ум сразу же приходят прямоугольные воздуховоды из пластика, выбор на который падает при необходимости экономии пространства. Данный агрегат достаточно шумен, поэтому может потребовать дополнительных элементов, позволяющих свести показатель на нет. Здесь можно отметить:

  • вентиляторы;
  • шумоизоляционные материалы;
  • приточно-вытяжные решетки.

Определение диаметра и конструкции воздуховода

Очень важно правильно определиться с диаметром и конструкцией труб. Для этого важно соблюдать следующие правила:

желательно, чтобы диаметр воздуховода был равен или был больше диаметра выхода с кухонной вытяжки и был равен диаметру выходного вентиляционного отверстия. Если труба будет иметь меньший размер сечения, то это ухудшит работоспособность вентиляции, так как будет создаваться дополнительное сопротивление движущемуся воздуху. При этом повысится шумовой фон, мотору вытяжки придётся работать в усиленном режиме. Всё это приведёт к быстрому выходу из строя оборудования. Нет смысла делать воздуховод большего диаметра, если в области вентиляционного отверстия происходит сужение тракта. Поэтому эффективнее всего, точно измерить все элементы и ещё до покупки кухонной вытяжки;
на протяжении всего воздуховода должно быть минимум изгибов

Если они имеются, то важно, чтобы угол не был больше 90 градусов, поскольку каждый такой угол снижает производительность приблизительно на десять процентов. Если в монтируемой системе есть изгибы более девяноста градусов, то это может привести к образованию обратной тяги

В этом случае обязательным является применение специальных клапанов;
длина воздуховода не должна превышать трёх метров. Каждый метр – это ещё 5-10 % эффективности системы вентиляции.

Таким образом, идеальным по производительности является использование для монтажа воздуховода кухонной вытяжки круглых пластиковых труб.

Помните, что установка вытяжки не заменяет вентиляционную систему. Они должны работать совместно. Именно по этой причине используют обратные клапаны, которые обеспечивают эффективную совместную работу систем вентиляции и вытяжки. Решётка такого клапана состоит из отверстия, к которому подсоединяется тракт и специальных прорезей. Если вытяжка не работает, то воздух может проходить через оба вида отверстий, а как только начинает работать вытяжная система, срабатывает клапан и воздух поступает только через воздуховод.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени – отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

  1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы объединяются коробами, выходят сообща наружу.
  3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

  • Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Уход и правила эксплуатации

Основным преимуществом пластиковых воздуховодов является именно проста: легкость монтажа, неприхотливость ухода. доступность сервисной поддержки.

Как правильно сделать монтаж воздуховода:

Как украсить или спрятать

Как спрятать воздуховод

Существует несколько способов гармонично спрятать воздуховод:

  1. Наиболее популярный – провести их за навесными шкафами либо внутри них как внутренне наполнение или же спрятать их за фальшпанелями. Довольно-таки экономичный вариант.
  1. В случае двухуровневого, подвесного потолка или матового натяжного потолка можно воздуховод провести как раз между ними. заметить который будет практически невозможно.
  2. Существует также прямоугольный короб, при определенных экспериментах с которых и работе с освещением c помощью подвесных светильников будут твориться чудеса.
  3. Также достаточно интересным вариантом может быть покраска труб в соответствии с общей атмосферой помещения.

Как спрятать трубы на кухне:

В результате можно сказать о практически идеальном варианте воздуховода для кухонного помещения. Хотя, в принципе, альтернатив и нет. Пластиковый вариант доступен, прост в монтаже и обслуживании, экологичен, безопасен, надежен, превосходно впишется в окружающую атмосферу любого дизайна кухни. Остается лишь наслаждаться всеми его преимуществами.

Аэродинамический расчет воздуховода

Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения.

Для круглой трубы диаметр находят из формулы:

D = √4S/π

Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B.

Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.

Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве.

В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.

Использование табличных значений упростит процесс расчета. Иногда чтобы уменьшить шум в системе, применяют трубы с сечением, превышающим по размерам расчетную величину. С экономической точки зрения такое решение нерационально. Объемные каналы стоят дороже и крадут пространство

Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.

Вам также может быть полезна подробная информация о расчете площади воздуховодов с примерами вычислений, рассмотренная в другой нашей статье.

Выбрать и купить воздуховоды онлайн

Мы договорились о СКИДКАХ для наших читателей в магазине ЛЕРУА МЕРЛЕН.

Ассортимент воздуховодов у Леруа Мерлен огромный — более 70 разновидностей. Такое количество не просмотришь в обычном магазине — не хватит ни времени, ни сил.

Покупать через интернет дешевле, чем в магазине (онлайн цена ниже)! Это очень выгодно, удобно и безопасно: можно купить товары, не выходя из дома и не посещая магазин. Все покупки вам доставят домой. А если что-то не подойдет, можно оформить возврат товара.

Кроме того, в онлайн-магазине на каждой странице товара можно ознакомиться с точными  характеристиками и реальными отзывами покупателей.

Чем отличается вытяжка от вентиляции

Санитарные нормы предусматривают обеспечение жилых помещений воздухообменом определенной кратности. Для обеспечения этого условия в многоэтажных домах предусмотрена вентиляционная система – сеть вентканалов, встроенных в стены здания, с выходом выброса на крышу. Вентканалы служат для выброса отработанного воздуха из помещения. Приток свежей воздушной массы осуществляется естественным путем через неплотности дверных и оконных проемов. Но такая система не может локализовать запахи, гарь и прочие «прелести», возникающие, например, во время приготовления пищи. В результате не совсем приятные ароматы распространяются по всей квартире. Чтобы это предотвратить, ставится дополнительная (принудительная) вентиляционная система – вытяжка. Данное устройство забирает поднимающиеся от варочной поверхности пары и через воздуховод выбрасывает их в вытяжной канал общеобменной вентиляционной системы.

Вентиляционная система и вытяжка

Определяемся с размерами

Размеры сечения воздуховода должны соответствовать выходному отверстию вытяжного оборудования. Если диаметр трубы будет меньше сопрягаемого отверстия, система будет издавать излишние шумы, а мотор вытяжки будет работать в условиях повышенной нагрузки. Совокупность этих неприятностей создаст не комфортные условия для пользователя и приведет к быстрому выходу из строя дорогостоящей установки.

Стандартные размеры отверстий в вытяжных установках бытового назначения составляют:

  • 90х90 мм;
  • 126х126 мм;
  • диаметр 100 мм;
  • диаметр 120 – 125 мм.

ВАЖНО! Если вы выбираете воздуховод, конфигурация которого отличается от формы выходного отверстия, вам придется приобрести еще и переходники – элементы, предназначенные для перехода с квадрата на круг (или наоборот)

Как гармонично вписать воздуховод в интерьер кухни

Для щепетильной хозяйки, этот вопрос не менее важен, чем эффективность вентиляции.

Существует несколько способов спрятать воздуховод:

  1. Самый простой способ – расположить трубы за навесными шкафчиками, внутри них или над ними. Этот способ не требует дополнительных затрат.
  2. При наличии потолка с двумя уровнями, воздуховод можно расположить между ними. Если на кухне навесной потолок, то воздухопровод можно разместить прямо над ним. В этом случае воздушный тракт будет абсолютно не заметен.
  3. Для маскировки труб можно использовать специальный прямоугольный короб. Если поэкспериментировать с цветом этого элемента интерьера, установить подвесные светильники, то ваша кухня преобразится. При этом сохраняется возможность быстрого доступа к трубам на тот случай, если потребуется ремонт.
  4. Ещё один вариант – просто покрасить трубы в тон, подходящий к общему дизайну помещения. Можно воспользоваться современными материалами и органично вписать воздухопровод в вашу кухню.

Лучше всего, покупать трубы, вытяжку и переходники одновременно, а лучше купить готовый комплект. Производители предлагают широкий выбор таких вариантов. Это позволит избежать трудностей с подбором цветового решения и сэкономит ваше время.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

  • Занимают место.
  • Портят интерьер кухни.
  • При некачественном монтаже усиливают шум вентилятора.
  • Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

  1. Проточные удаляют отработанный воздух из помещения.
  2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Отличия кухонной вытяжной системы от вентиляции

Система вентиляции предназначена для постоянного обновления воздуха в помещении. Она оборудуется в кухне и туалетах. Чаще всего используется схема естественного побуждения. Пропускная способность для кухни составляет 60 кубометров в час, для туалета – 25. При плохой вентиляции в доме скапливается конденсат, со временем может появиться грибок. Это опасно развитием заболеваний дыхательной системы.

В вентиляционном устройстве воздух выходит по специальным каналам внутри стен на крышу либо на чердак. Движение потоков осуществляется благодаря перепаду температур внутри дома и снаружи, а также разнице давления. Внутрь помещения поступает новый воздух через щели окон, дверей.

Вытяжная система устанавливается в кухне, чтобы убирать запахи, излишнюю влажность и масляные отходы, образующиеся в процессе приготовления еды. Вытяжка благодаря работе вентилятора принудительно втягивает воздух из кухни, далее он отводится по воздуховоду в вентиляционный канал. Монтаж воздуховодов для кухонной вытяжки должен проводиться так, чтобы не нарушить вентиляцию помещения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
