Готовый бизнес-план электромонтажной фирмы и услуг электрика

Необходимые инструменты и документы

Для того, чтобы осуществлять полноценно работу, бизнес план электромонтажной фирмы, содержит список необходимого инструмента для проведения работ:

  • Лестница.
  • Перфоратор.
  • Дрель.
  • Спецодежда для рабочих.
  • Сигнализаторы.
  • Шуруповёрт.

Самым дорогим у нас будет приобретение транспортного средства. Он должен не только вмещать в себя весь необходимый инструмент, но также и людей, а еще должен осуществлять перевозки, как по городу, так и за его пределами. Воспользоваться услугами проектирования электроснабжения жилых объектов вы можете на сайте https://energy-systems.ru/proektirovanie-elektrosnabzheniya.

Стоит знать, что сбор документов не заканчивается только на регистрации бизнеса, нам потребуется оформить еще ряд нужных документов:

  • Разрешение с пожарной инспекции и Роспотребнадзора.
  • Подтверждение допуска СРО.
  • Трудовое соглашение с персоналом.
  • Договор с клиентами.
  • Все специалисты в нашей организации обязаны иметь профилирующее образование и 3 группу допуска по электробезопасности.

У электрика должен быть полный комплект инструментов и монтажного оборудования

Осветительные системы торговых объектов

Эффективное освещение торгового зала – это задача, к выполнению которой должны стремиться не только электромонтажники, но и специалисты, занимающиеся строительством, дизайнерским оформлением и проектированием. Поэтому электроснабжение объектов, имеющих торговое предназначение, состоит не просто в подключении магазина или супермаркета к внешним электрическим сетям, а в выполнении целого перечня узкоспециализированных работ. Это разработка электропроекта, осуществление сложных электротехнических расчетов, монтаж кабельных трасс и основных элементов энергосистемы. А если речь идет о создании осветительных систем, то к этому списку следует добавить составление подробного дизайн-проекта, монтаж осветительных приборов, установку и настройку систем управления освещением.

В настоящее время различают несколько разновидностей торговых осветительных систем:



общее освещение – монтируется в торговых залах и обеспечивает зрительный комфорт для сотрудников и для посетителей (одновременно формирует стиль торгового помещения); акцентирующая подсветка – система, помогающая привлечь внимание покупателей к определенной группе товаров; аварийное освещение – монтаж электрических сетей в торговых помещениях предполагает обязательную установку подобных систем (они включаются в работу в случае отключения централизованного электроснабжения и позволяют обеспечивать минимальный уровень освещения в торговых помещениях).



Почему перед началом строительства необходимо заказать проект электроснабжения? Зачем нужен проект электроснабжения?

Приведем наглядный пример значительной экономии на работах и материалах при строительстве коттеджа, с помощью проекта электроснабжения. Коттедж, Истринский район, д. Бужарово, общая площадь 83 кв.м.

Смета 1 (до составления проекта)

Cоставлена после выезда инженера на объект, на основании пожеланий Заказчика. Обычно, в подобные расчеты, принято закладывать дополнительные длины, отверстия и т.п., сославшись на то, что неизвестно, что там клиент еще захочет. То есть объем оговаривается на словах и потенциальный подрядчик увеличивает количество работ и материалов, исходя из опыта работы и так далее.

Сравнить при этом количество работ и материалов у двух подрядчиков практически невозможно, потому что один будет уверять, что правильно сделать так, другой – наоборот. И каждый из них докажет вам, что его смета наиболее точная и правдивая.

Выбрав подрядчика с наименьшей стоимостью можно попасть впросак, так как Вы не сможете проконтролировать весь ход работ, проверить все завезенные на объект материалы. Да и сравнить материалы будет не с чем, придется просто довериться.

Скорее всего, в процессе монтажа, выяснится, что требуются дополнительные материалы и, соответственно, дополнительные работы. Объяснение подрядчика – все до мелочей не учтешь. На самом деле, на эти допы многие подрядчики и закладываются, выдавая Вам смету со стоимостью ниже конкурентов.

Самое обидное в том, что проверить фактически, Вы ничего не можете. Ни производителей материалов, ни количества, ни правильный выбор сечения кабелей и аппаратов защиты. Если, конечно, не живете на объекте вместе со строителями.

Смотреть PDF смета на электромонтажные работы до разработки проекта электроснабжения.

Коммерческое предложение (Смета 2, после разработки проекта электрики)

Составлено, после произведенных проектировщиком расчетов и разработки проекта электроснабжения.

На схемах проекта указаны места установки электрических приборов и выключателей, сечения кабелей и номиналы аппаратов защиты. Серия электроустановочных изделий подбирается исходя из пожеланий Заказчика.

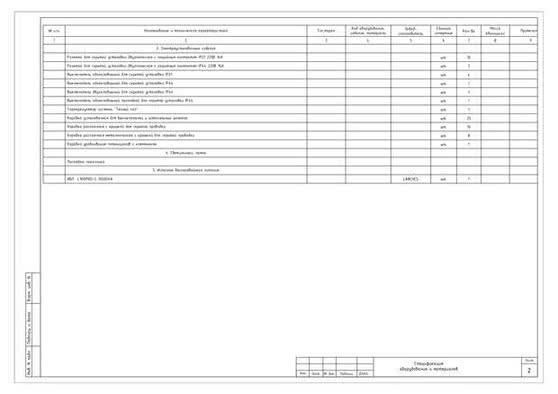

В спецификации проекта прописаны наименования и артикулы изделий. Указаны длины и количества.

На основании спецификации проекта можно проводить тендер между монтажными организациями. Вы будете сравнивать равное с равным. Дополнительные работы могут возникнуть только при Вашем желании отступить от проектного решения. Например, перенос электроустановочных изделий, изменение принципа включения освещения и т.д.





Обратите внимание, как значительно уменьшилась смета, после проектирования. На 11 000 рублей по работам и на 29 000 по материалам

Суммарно 40 000 рублей. Стоимость проекта электроснабжения 10 670 рублей.

Смотреть PDF коммерческое предложение на проведение электромонтажных работ после разработки проекта электрики.

Будем рады помочь Вам!

Оборудование и документы

Для выполнения электромонтажных работ (на начальном этапе становления бизнеса) достаточно обеспечить монтеров следующими инструментами:

  • дрель и перфоратор;
  • обычная лестница и стремянка;
  • сигнализаторы;
  • указатели напряжения;
  • электрошуруповерты;
  • ручной инструмент и спецодежда.

Самым дорогостоящим приобретением по данной статье расходов будет покупка транспорта. Это должен быть надежный автомобиль, способный перевозить людей и оборудование не только в пределах города, но и в условиях полевых дорог.

Подготовка документов для работы электромонтажного предприятия включает не только регистрацию ООО в ФНС, фондах и Росстате, но и оформление следующих бумаг:

  • разрешения организаций по охране труда, пожарной инспекции и Роспотребнадзора;
  • документы, подтверждающие членство в саморегулируемых организациях (СРО) строителей (для фирм, работающих с серьезными заказчиками);
  • трудовые контракты с персоналом;
  • договора с клиентами.

Каждый монтер должен иметь документы о профессиональном образовании и третью группу допуска по электробезопасности.

Обязательно укажите в заявлении о регистрации в ФНС код вашей деятельности. Для электромонтажных работ – это ОКВЭД 45.31. Начинающих бизнесменов можно порадовать тем, что предприятиям, которые занимаются электромонтажными работами, больше не надо получать лицензии и дополнительные разрешения.

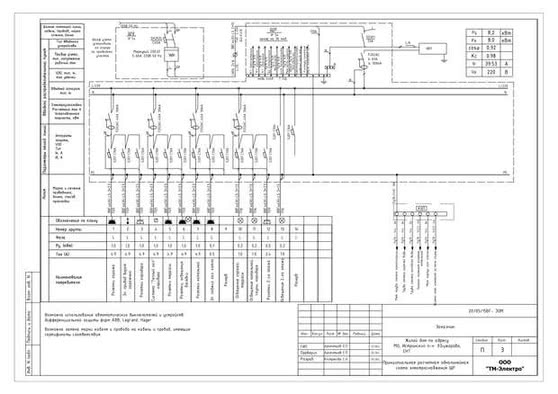

Этап четвертый: Электрическая принципиальная схема

На принципиальной электрической схеме должны быть указаны:

  • Все электрические нагрузки квартиры, объединенные в группы;
  • Указаны мощности групп;
  • Указаны максимальные расчетные токи, марка кабелей, сечение токопроводящих жил, длинна линий электропроводки;
  • Для выбора автоматов защиты, на схеме должны быть указаны маркировки автоматов защиты, и других защитный приборов;
  • Также на схеме указываются расчетные данные электрического ввода, (Рустановки, Ррасчётная, Iрасчетный, cosφ).

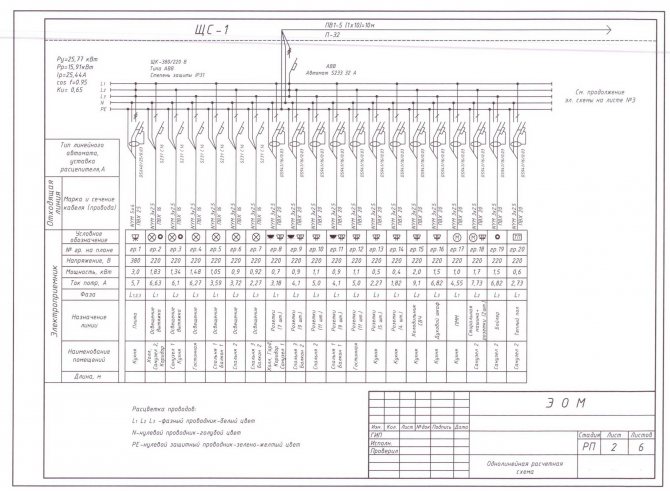

Отдельно делается электрическая схема квартирного щита

Электрическая схема квартирного щита в проект электроснабжения

Электрическая схема квартирного щита, называется однолинейная расчетная схема.

Весь проект электроснабжения квартиры базируется на схеме щита. Это самый ответственный этап проекта и от ее качественного выполнения зависит безопасность и надежность эксплуатации электрической сети квартиры. Вот несколько обязательных правил, которые нужно учитывать для ее выполнения:

Зачем делать проект электропроводки в квартире

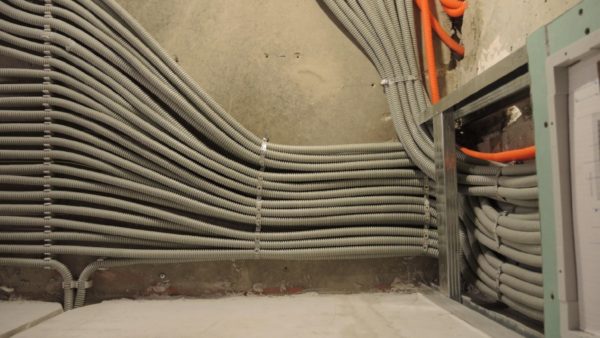

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту. Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

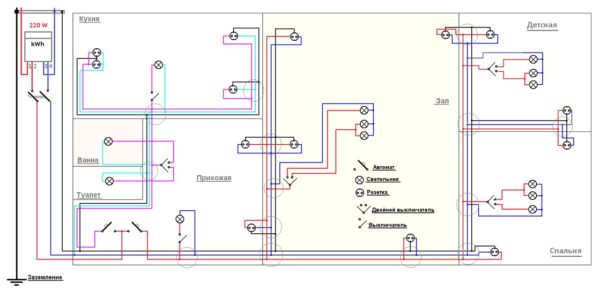

План электропроводки квартиры – пример. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Электрик продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

  1. Распределительный щиток, который может быть внутриквартирным или общим.
  2. Электрический счетчик для контроля над расходом электроэнергии.
  3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
  4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
  5. Выключатели и розетки для управления освещением и подключения бытовой техники.

5.3.3 Распределительные, групповые щиты и шкафы управления

    Для электроснабжения потребителей комплекса предусмотрены отдельные распределительные, групповые щиты или шкафы управления для питания следующих потребителей:

–        рабочее освещение и бытовые розеточные сети;

–        аварийное освещение;

–        наружное освещение;

–        компьютерные розеточные сети;

–        оборудование диспетчерского пункта;

–        оборудование спортивного комплекса;

–        оборудование конференц-зала;

–        оборудование столовой;

–        оборудование библиотеки;

–        оборудование номеров;

–        оборудование вентиляции и кондиционирования;

–        оборудование водоснабжения;

–        обогрев кровли и ливнестоков;

–        оборудование систем пожарной безопасности;

–        оборудование компьютерных и слаботочных систем.

Распределительные и групповые щиты

    Щиты, питающие оборудование общественного пользования, размещаются в этажных электрощитовых, в местах прохождения силовых стояков. Щиты, которые предназначены для электроснабжения оборудования специальных процессов (диспетчерского пункта, спортивного комплекса, конференц-зала, столовой и т.д.) размещены в непосредственной близости с ними, щиты для электроснабжения гостиничных номеров размещены в прихожих номеров.

    Все щиты укомплектовываются вводными рубильниками (выключателями нагрузки), все отходящие линии защищены автоматическими выключателями с защитой от сверхтоков. Бытовые розеточные сети, а также сети освещения, где среда эксплуатации отлична от нормальной, защищены устройством защитного отключения (УЗО) с током утечки 30мА. Номинальный ток срабатывания, отключающая способность по току короткого замыкания, а также кривая срабатывания автоматических выключателей выбрана согласно расчетам.

    В каждом щите предусмотрены резервные автоматические выключатели на отходящих линиях из расчета 10% от общего количества автоматических выключателей в щите (но не менее одного).

    Для питания сетей освещения и бытовых розеточных сетей, а также щитов номеров предусмотрены групповые щиты ЩО.

В щите каждого номера предусмотрены:

–        вводной рубильник;

–        отходящий автоматический выключатель на Iном=10А для защиты сетей освещения;

–        отходящий дифференциальный автоматический выключатель на Iном=16А, Iут=30мА для защиты розеточных сетей и сетей освещения ванной комнаты;

–        отходящий дифференциальный автоматический выключатель на Iном=16А, Iут=30мА для защиты розеточной сети;

–        отходящий дифференциальный автоматический выключатель на Iном=16А, Iут=30мА для защиты холодильника;

–        отходящий автоматический выключатель на Iном=6А для защиты фан-койла;

два резервных автоматических выключателя на Iном=16А.

Для питания сетей аварийного и эвакуационного освещения предусмотрены групповые щиты ЩАО.

Для питания слаботочного оборудования и компьютерных розеточных сетей предусмотрены групповые щиты ЩК.

Все щиты выполнены на оборудовании французской фирмы «Schneider Electric».

Шкафы управления

По заданиям из соответствующих разделов проекта (вентиляция, водоснабжение и т.д.) предусмотрены шкафы управления электроприводами систем, поставляемых без комплектных станций управления. Шкафы управления электродвигателями включают в себя переключатели режимов управления, кнопки местного управления, рубильники, контакторы, индикаторные лампочки, автоматические выключатели с термомагнитным расцепителем.

Шкафы управления электродвигателями установлены (по возможности) в помещениях рядом с оборудованием, которое они обслуживают. Местное управление электродвигателями выполнено кнопками, установленными на дверце шкафов управления, состояние коммутирующих аппаратов отображено с помощью световой индикации. При нахождении электродвигателя вне видимой от шкафа управления зоны, в целях повышения безопасности обслуживания, подключение к сети выполнено через выключатель безопасности, устанавливаемый около электродвигателя (кроме двигателей противопожарной вентиляции). Подвод электропитания к электродвигателям выполнен по радиальной схеме с использованием четырехжильного или трехжильного кабеля.

Включение систем пожарной безопасности сопровождается автоматическим отключением систем общеобменной вентиляции и кондиционирования.

Шкафы управления выполнены на оборудовании французской фирмы «Schneider Electric».

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.



Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него. Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

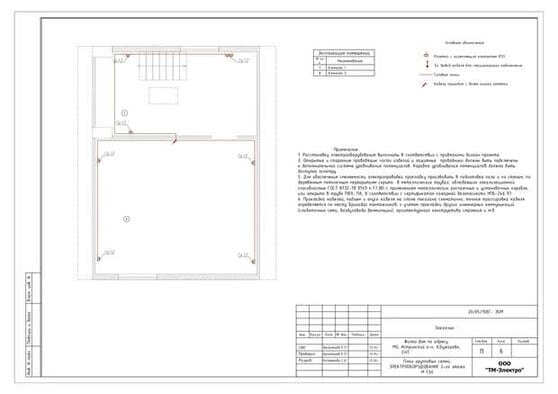

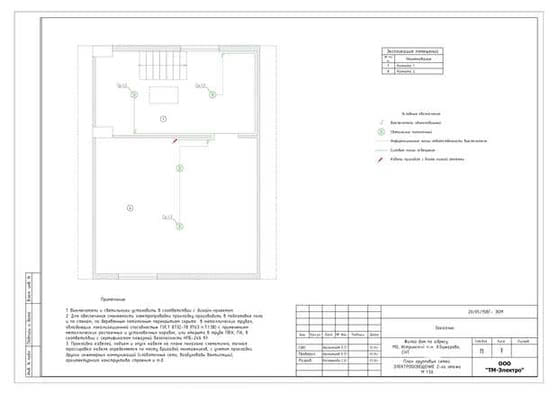

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.



В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

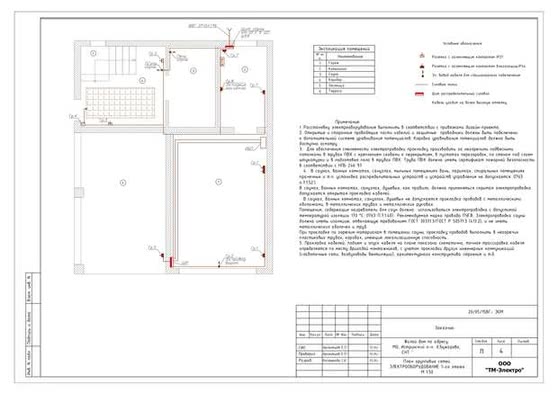

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.



Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

  • точку ввода силовой линии;
  • места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

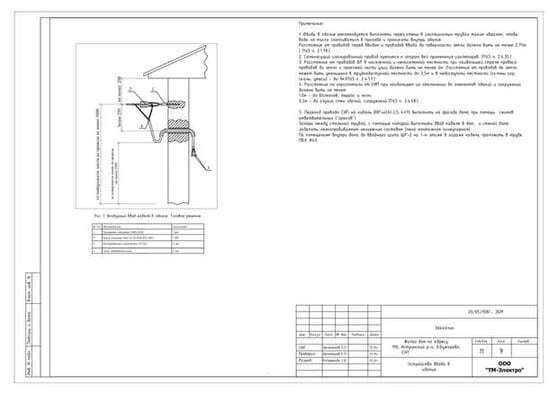

Ввод силовой линии в дом Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Составление и согласование проекта

Наличие индивидуального проекта электропроводки для частного дома требуется в таких случаях:

  • электропроводка в здании монтируется впервые;
  • запланирована масштабная реконструкция дома с изменением существующей схемы прокладки проводов и мест установки мощного электрооборудования;
  • необходимо значительное увеличение потребляемой мощности.

Для объектов частной собственности, в которых суммарная потребляемая мощность составляет менее 10 кВт — допускается разработка упрощенного чертеж-проекта прокладки электропроводки; более 10 кВт – необходимо разработать полноценный электрический проект.

К разработке проектной документации приступают после получения технических условий (ТУ) от той организации, что содержит на балансе линию электропередач, от которой предполагается получать электроэнергию. Для разработчика проекта выполнение требований и рекомендаций, изложенных в ТУ, обязательны.

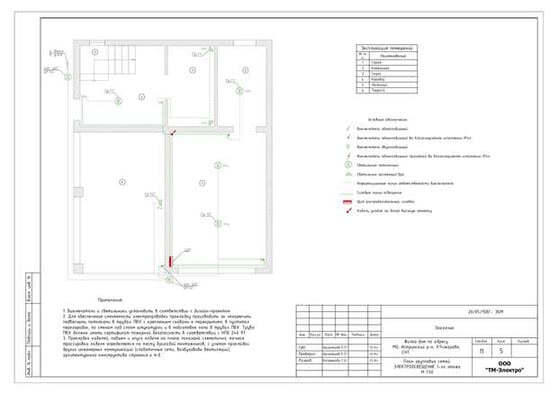

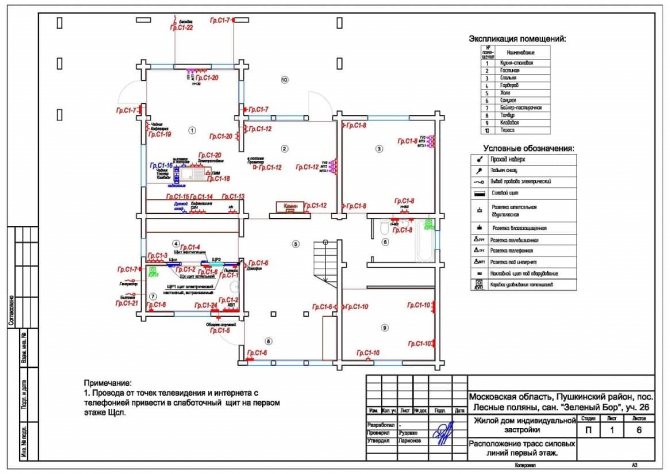

Чертеж-проект прокладки электропроводки и комплект документов

Проект электрики для частного дома В общем случае чертеж-проект должен наряду со схемой внешнего и внутреннего электроснабжения содержать достоверные данные о таких факторах:

  • тип и место установки защитных автоматов;
  • марки и сечения используемых проводов и кабелей;
  • величина расчетной токовой нагрузки;
  • приборы учета электроэнергии;
  • способ подключения электропроводки к питающей электросети.

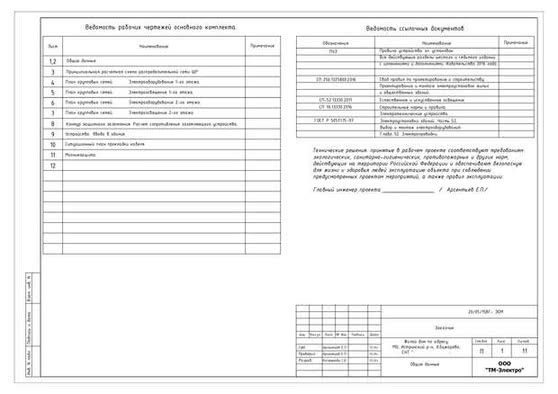

Кроме того в комплект документации должны входить:

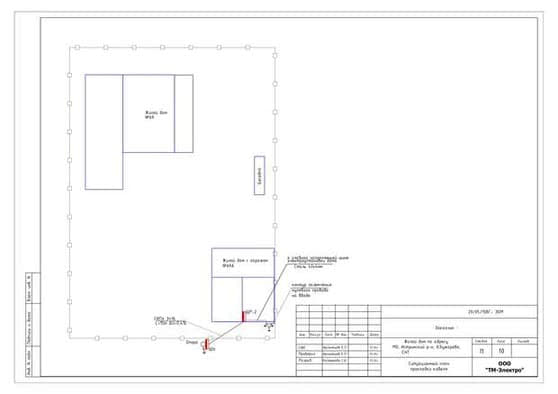

  • ситуационная схема размещения электрооборудования, прокладки кабельной продукции, а также заземляющих и зануляющих проводников;

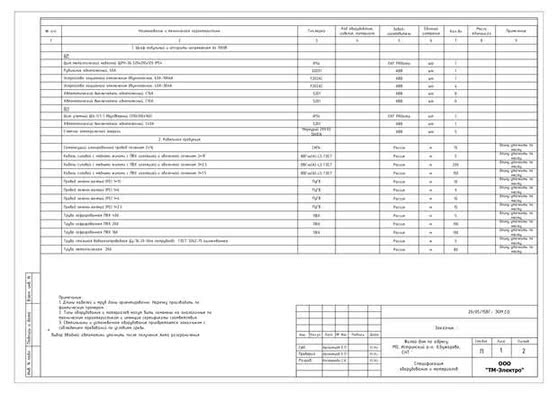

  • перечни необходимых материалов, комплектующих изделий и электрооборудования;

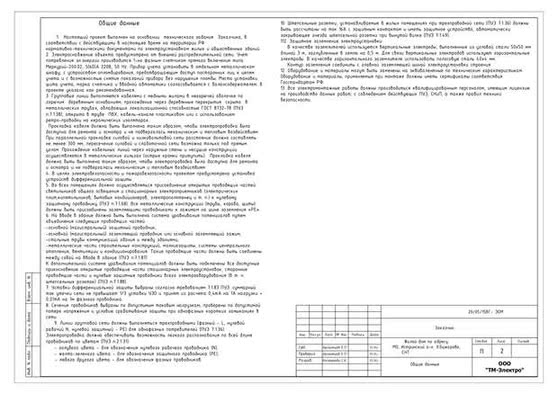

  • пояснительная записка (при необходимости).

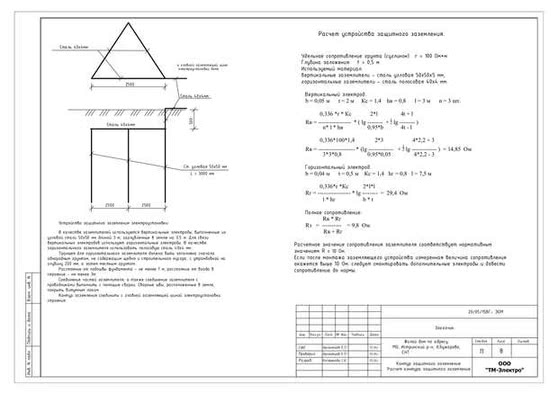

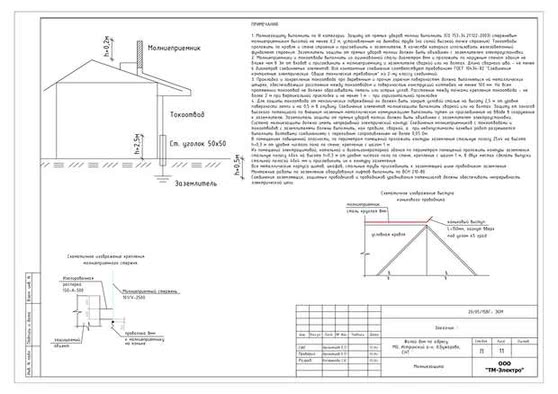

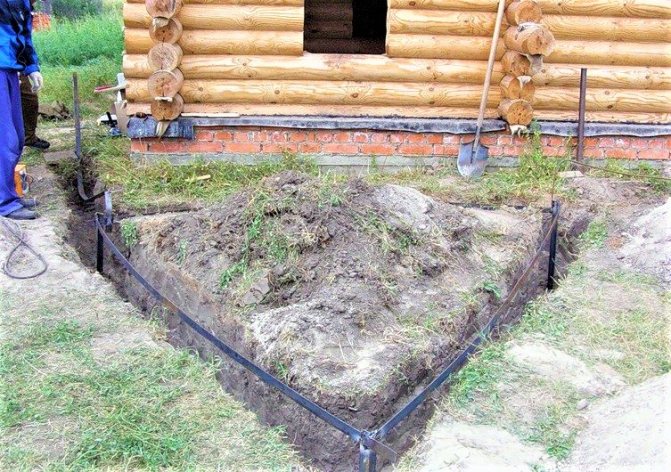

Пакет проектной документации должен содержать схему заземления дома Полный комплект проектной документации, разрабатывается для частного дома, в котором суммарная электрическая мощность электрооборудования превышает 10 кВт. Должен содержать:

  • схемы внешнего и внутреннего энергоснабжения;
  • схему внутренней электропроводки с указанием марок кабельно-проводниковой продукции и способа их прокладки;
  • схему устройств ввода;
  • схему заземления и/или зануления (при необходимости);
  • расчет электрических нагрузок;
  • расчеты, подтверждающие правильность выбранных автоматов и УЗО;
  • расчет учета электроэнергии.

Размещение и оснащение

Для размещения небольшой электромонтажной фирмы потребуется небольшой офис. Его расположение должно быть максимально комфортным для посетителей. Для этого учитываются следующие факторы:

  • Рядом с офисом должна быть небольшая парковочная зона.
  • Добраться до фирмы можно на любом виде транспорта из любой точки города.
  • Помещение имеет отдельный вход.

Располагаться офис может на любом этаже здания. Главное, чтобы ваши заказчики могли легко вас найти.

Для офиса подойдет помещение от 40 кв. м. Делится на следующие зоны:

  • 15 кв. м – место для приема посетителей.
  • 10 кв. м – раздевалка для электромонтеров.
  • 10 кв. м – место для проектирования и составления сметы.
  • 5 кв. м – туалетная комната.

Цена аренды зависит от удаленности от центра города, в среднем 25 000 – 45 000 руб./месяц.

Офис оснащается следующим оборудованием:

ОснащениеКоличество, шт.Цена, руб., всего
Стол компьютерный27 000
Компьютер245 000
Стул62 700
Полки для документов и проектов23 000
Телефон сотовый22 000
Программное обеспечение15 000
Итого 74 700

В офисе планируются организационная работа, расчет сметы и составление технических планов.

Для электромонтажников необходимо приобрести следующие инструменты и оборудование:

  • Сигнализатор (4 шт.) – 300 руб.
  • Указатель напряжения однополюсный (4 шт.) – 200 руб.
  • Указатель напряжения двухполюсный (4 шт.) – 400 руб.
  • Перфоратор (2 шт.) – 24 000 руб.
  • Электродрель (2 шт.) – 10 000 руб.
  • Электрошуруповерт (2 шт.) – 10 000 руб.
  • Штроборез (2 шт.) – 20 000 руб.
  • Ручной инструмент (отвертки, молотки, пассатижи) – 45 000 руб.
  • Стремянка (2 шт.) – 10 000 руб.
  • Спецодежда (4 комплекта) – 5 000 руб.

На начальное оснащение двух бригад электромонтеров из двух человек каждая понадобится минимум 125 900 руб.

На оснащение и оборудование небольшого офиса необходима сумма 200 000 600 руб. Если количество работников увеличивается, то сумма на инструмент и оснащение возрастает. Но электромонтажные работы будут выполняться в большем объеме.

Распространенные ошибки при проектировании

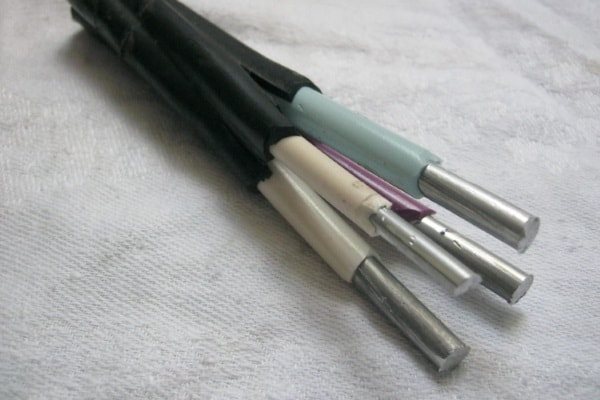

Распространенной ошибкой является использование алюминиевых проводов Стремление к экономии часто вынуждает владельцев строящихся или реконструируемых частных домов самостоятельно разрабатывать проект электропроводки. Однако за кажущейся простотой этой работы кроется достаточное количество проблем, игнорирование которых приводит к ошибкам, способным нарушить штатную работу домовой электросети. При этом возможно поражение жильцов электрическим током, а в отдельных случаях и возгорание электропроводки.

Проектируя схему электропроводки в частном доме, исполнителю нужно избегать повторения часто встречаемых ошибок:

  • применение материалов и комплектующих изделий без маркировки, часто не сертифицированной для использования в стране;
  • использование кабельно-проводниковой продукции с токопроводящими жилами из алюминия;
  • включение в смету проекта розеток, не предназначенных для подключения электроплит, электрокотлов, водонагревателей и пр.;
  • внесение в проект электропроводки деревянного дома прокладку проводов закрытым способом;
  • коммутация силовых кабелей в одной распределительной коробке с маломощными линиями;
  • использование вместо специальных клемм соединение проводов скруткой;
  • расположение распределительных коробок на высоте человеческого роста.

Строительные нормы и правила электроснабжения

Как спроектировать, смонтировать в жилых помещениях электроустановки, регулирует СНиП. Среди документов необходимо наличие теплоэнергетического паспорта, в который входят характеристики энергопотребления с указанием энергетической эффективности.

Требования к электропроводке.

Особые предписания предъявляются к электропроводке:

  • монтируется она по поверхности либо внутри строения;
  • осуществляется изолированными проводами либо кабелем с жилой из меди;
  • на проводах предусмотрены оболочки, препятствующие распространению горения.





Внимание Печи электрические обязательно оборудуются автоматической защитой. Виды применяемых электропроводок



Виды применяемых электропроводок.

Проводки бывают открытого и закрытого типов.

Открытые варианты прокладываются:

  • в коробах;
  • внутри плинтусов;
  • по строительным конструкциям;
  • на лотках.

Такая проводка практикуется при использовании сгораемых стройматериалов в сырых бытовых и чердачных помещениях, в подвалах (ПУЭ – 7.1.37).

При скрытом варианте провода прокладываются по стенам перед оштукатуриванием. Применяется такой способ, например, в саунах, ванных (ПУЭ – 7.1.40). Прокладываются такие проводки:

  • в любых по высоте перекрытиях;
  • в стенах;
  • в строительных пустотах.

Провод толщиной не меньше 1 см закрывается несгораемыми материалами со всех сторон (ПУЭ – 2.1.49).

Места ответвлений.

В них к изолированной проводке не могут прилагаться механические усилия. Запас длины проводов в зонах соединения со светильниками должен превышать 50 мм. Скрытые элементы заключаются в коробки.

К сведению

Если провода соединяются на стыке сухого и сырого помещений, все соединения монтируются со стороны сухого. На проходе сквозь стены незащищённые провода помещаются в полимерные трубы. Со стороны сухого помещения оконцовываются втулками, со стороны сырого – воронками.

Требования к вводящему кабелю.

Его характеристики:

  • четырёхжильный;
  • желательно медный;
  • толщина – 4 мм;
  • с толстым изоляционным слоем;
  • соответствует установленным сертификатам.

Проведение кабеля осуществляется в гофрированной трубе.

https://www.youtube.com/embed/luXfQTR1Q90 https://www.youtube.com/embed/qXnovllNC5c https://www.youtube.com/embed/8443SuqtNhg

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
