Зачем нужны фильтры для системы отопления
В качестве теплоносителя используется либо чистая вода, ибо имеющая химические присадки. Жидкая среда становится причиной коррозии металлических компонентов тепловых трасс – разводок, арматуры, радиаторов. Частички ржавчины попадают в поток, циркулируя вместе с теплоносителем. В зонах узких проходов, изменения направления, неровностей неизбежно образуются пробки – скопления мелких загрязнителей.
В результате можно заметить неравномерный нагрев радиаторов, из-за неполноценного обмена среды приходится увеличивать мощность котла. Мигрирующая грязь негативно сказывается на работе центробежного насоса, приводит к выходу его из строя. Также опасны засоры, возникающие в теплообменнике котла.
Фильтрующие устройства представляют собой точки сбора, задерживающие грязь и мусор, позволяющие оперативно и без дополнительных материальных затрат вывести из теплоносителя все инородные компоненты. Преимущества применения рассматриваемых узлов:
- защита дорогостоящего котла и насоса от преждевременного износа;
- исключение необходимости в частой замене теплоносителя;
- избавление от процедуры промывки системы;
- обеспечение максимальной теплоотдачи радиаторов;
- уменьшение гидравлического сопротивления в регулировочной арматуре, фитингах, трубах, соединительных узлах.
Рекомендуем: Как выбрать тепловую завесу — подробная инструкция о том как подобрать оптимальный вариант
В результате рационализируется работа насоса и котла, снижается их энергопотребление.
Очистители для газового котла отопления
Чаще всего используют такие фильтры воды для газового котла, как полифосфатный и ионообменный.
Не пропустите: Первично-вторичные кольца отопительных систем
Полифосфатный
Указанные фильтры для котлов отопления – удобный, а также доступный в плане стоимости вариант. Конструкция проста: это пластиковая колба, внутренняя часть которой заполнена натриевой солью. Благодаря ее кристаллам на внутренних поверхностях отопительного котла и бойлера формируется защитная пленка, предотвращающая оседание накипи.
Жидкость, попадающая из системы водоснабжения внутрь, вначале проходит фильтр, кристаллы которого очищают ее, после чего вода поступает в трубы и сам котел.
Его монтируют перед котлом.
Ионообменный
Устройство функционирует на основе специального наполнителя, который содержится в картридже. Роль очистителя выполняет специальная водородная смола.
Ионообменник превращает ионы тяжелых металлов в более безопасные и легкие соединения, то есть происходит изменение химической структуры самой воды. Растворенные газы отводятся через специальные отверстия.
Полезные советы
Чтобы повысить срок службы фильтров, следует придерживаться следующих советов:
- свидетельством того, что фильтр забился, является снижение напора воды во всех смесителях;
- чем интенсивнее поток воды, тем чаще следует выполнять чистку конструкции, рекомендуется делать это каждые 3 месяца;
- перед тем, как откручивать отвод грязевика, следует подставить тазик или ведро, а также открыть кран на одном из смесителей;
- чистить патронные фильтры рекомендуется не дожидаться, пока стенки колбы покроется коричневым налетом;
- если применяется палантиновая прокладка, перед откручиванием заглушку следует сделать горячей, используя газовую горелку либо обычную зажигалку.
Разобрав, как выполняется устранение мусора из фильтра, стоит помнить о регулярности, с которой важно это делать. В процессе чистки засора, важно учитывать особенности конструкции установленной модели, а также соблюдать герметичность резьбовых соединений при обратной сборке
Современный фильтр-грязевик может сочетать еще и функцию автоматического воздухоотводчика
Обычно корпус такого фильтра – это металлический цилиндр (поз. 1), с муфтовым соединением к входному (поз. 2) и выпускному (поз. 3) патрубкам. Снизу к нему прикручен стакан (поз. 6) для сбора шлама (поз. 7)- он может быть также металлическим или пластиковым, в том числе, на некоторых моделях – прозрачным, что позволяет осуществлять визуальный контроль за состоянием фильтра. Внизу стакан оканчивается краном (поз. 8) для проведения очистки и промывки устройства.
Внутри центральной части корпуса установлены сетки. Одна из них, внешняя, более крупная (поз. 4), выполняет роль сепаратора воздуха и других растворенных в воде газов. На ней происходит накопление и рост пузырьков, которые затем, при достижении определенного размера, самостоятельно поднимаются вверх под действием силы гравитации.
Внутренняя сетка с мелкими ячейками (поз. 5) служит для отфильтровывания из теплоносителя твердых частиц.
Сверху корпуса прикручен блок для сбора сепарированного воздуха (поз. 9) с системой автоматического его отвода. Конструкция клапана включает в себя поплавок (поз. 10), связанный рычагом-актуатором (поз. 11) с игольчатым клапаном (поз. 12). По мере накопления воздуха в блоке поплавок опускается все ниже, и достигая определенного уровня, через рычаг открывает игольчатый клапан. Воздух выходит через имеющиеся в крышке (поз. 13) отверстия, поплавок вновь поднимается, а клапан закрывается.
О процедуре прочистки таких фильтров от шлама уже упоминалось в публикации – достаточно открыть кран снизу и вымыть грязь потоком воды. Еще лучше, если для прочистки предусмотрена возможность создания обратного тока жидкости.
Одни проблемы ни тепла ни комфорта – Эта сетка реально мелкая сволочь!!!
Посмотрите на нее даже мелкие, самые мелкие частицы забьют ее очень легко и опять таки не будет качественного протока, а насос поработав год под нагрузкой и стараясь прокачать вам теплоноситель через игольное ушко отправиться на пенсию, а котел после частого тактования тоже быстро будет приговорен к ремонту.
Что происходит когда она забьется
1. Циркуляция ухудшается и насос начинает работать на износ.
2. Котел будет часто включаться и часто отключаться “Тактовать” потому что проток через него ухудшен будет быстрый нагрев котла, а не батарей и быстро остывать, а система не будет выдавать должное КПД%.
3. Соответственно большинство потребителей будет мерзнуть и ругать того кто собрал им такую котельную, а не то что сетка забилась и ее нужно чистить.
4. Люди потом жалуются что у них нет работы и мало денег, а потом появляются классические пьяные сантехники из анекдотов.
Характеристики фильтров для очистки системы отопления
Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц. Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.
Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:
- прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
- в городских квартирах пригодится регулятор-ограничитель напора;
- подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
- эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.
При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.
На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.
Полифосфатный фильтр для очистки системы отопления
Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.
Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:
- Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
- Необходимо самостоятельно контролировать и пополнять засыпку.
- Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.
Фильтры тонкой и грубой очистки системы отопления
Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.
Ионообменный фильтр
Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.
Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.
Грязевики для систем отопления. Фильтр-грязевик для отопления – выбор, установка и обслуживание
Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?
Откуда грязь в отоплении, почему нет движения жидкости
Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.
Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.
Какие фильтры применяются в системах отопления для дома
В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.
Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.
Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.
Варианты конструкций грубой очистки системы отопления
Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.
Из полипропилена – вваривается, и на этом точка…
С дополнительным магнитным улавливателем в отстойнике.
С промывочным краном.
На фланцах, при диаметре труб более 2 дюймов.
Корпус из чугуна, может быть и прозрачным…
Как обслуживается грязевой фильтр
Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.
Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

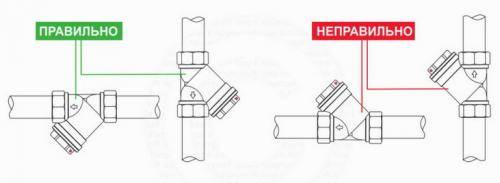

Главное правило установки грязевика
Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.
Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.
Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.
Как устанавливается очистной фильтр в систему отопления, схема
Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.
С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.
Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.
Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.
Техническое обслуживание грязевых фильтров
Техническое обслуживание осуществляют для каждого вида фильтров. Приборы нуждаются в регулярном очищении. Когда идет отопительный сезон, грязевики проверяются раз в месяц. В весенне-летний период такая манипуляция не проводится. Исключение — магнитный фильтр, который не загрязняется в течение нескольких лет, поэтому не нуждается в регулярном очищении.
Алгоритм очистки прибора:
- перекройте краны, установленные рядом с устройством, чтобы избежать протечки воды;
- поставьте под прибор емкость для слива остатка жидкости;
- снимите заглушку грязевика;
- сетку тщательно промойте;
- зафиксируйте элемент на место;
- верните заглушку в прежнее положение;
- откройте краны.
Установка фильтров и их регулярная очистка продлевают срок службы отопительной системы.
Этапы очистки батарей
Промывать батареи лучше вдвоем-втроем, т. к. они довольно тяжелые
Первая очистка осуществляется горячей водой без применения химических и биосредств. Этот этап позволяет в дальнейшем сэкономить моющие препараты и ускорить их действие.
Радиатор нужно наполнить водой и интенсивно встряхивать, в результате чего грязь отстаёт от стенок и сливается вместе с отработанной жидкостью. Действие надо повторять до тех пор, пока из батареи не будет вытекать чистая вода. Секции радиатора тяжёлые, встряхивать их в одиночку очень непросто, перед проведением работ необходимо заручиться помощью 1–2 человек.
В промытую водой батарею следует залить моющее средство. Чтобы чистящий раствор не вытек, необходимо поставить заглушки на все отверстия секции. В зависимости от выбранного средства, его оставляют часа на 1.5–2, чтобы чистящее вещество успело вступить в реакцию с налётом и растворить его. В это время снаружи необходимо простукивать батарею деревянным молоточком или периодически встряхивать содержимое, чтобы помогать отслоению накипи. Затем нужно открыть заглушки, слить раствор и промыть полость проточной водой. Полоскать следует до тех пор, пока будут выходить частицы размягчённого налёта.
В случаях особенно сильного засора можно разобрать батарею на секции и промывать каждую часть отдельно. Это значительно облегчит процесс.
Вычищенные теплообменники нужно просушить и установить на свои места. Старые деформированные футорки и межсекционные прокладки заменить новыми, прикрепить воздушники или краны Маевского на концах батареи, если они отсутствуют.
Разновидности фильтров для системы отопления
Самой обширной классификацией является выделение двух категорий:
- Фильтры грубой очистки, грязевики, используют сетку для сбора твердых включений, диаметр которых превышает 300 мкм.
- Модели тонкой очистки способны задерживать взвеси в пределах 5-300 мкм.
На фото фильтр тонкой очистки для системы отопления
Вторые очень редко применяются в отопительных коммуникациях, они более соответствуют пищевым и бытовым нуждам. Поэтому целесообразно рассмотрение 4 видов грязевиков, распространенных в частном секторе.
Латунные сетчатые косые устройства
Они оптимальны для локальных схем обогрева, обладают простой конструкцией. Изделия оснащаются резьбовыми муфтовыми соединениями, представленными в вариативном размерном ряду, что расширяет возможности их использования.
Монолитный литой корпус из латуни состоит из объединения двух цилиндров – горизонтального и расположенного под наклоном к нему. Оба конца оснащены резьбовыми монтажными муфтами. На конце косого цилиндра присутствует латунная шестигранная пробка, уплотненная тефлоновой прокладкой. В зоне наклона располагается стальная сетка. Перед такой модификацией внедряется отсечной кран, облегчающий профилактические работы и промывку.

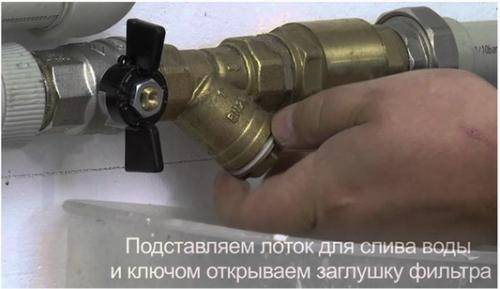

Для прочистки необходимо перекрыть подачу теплоносителя, подставить емкость для сбора жидкости и грязи, выкрутить пробку с помощью гаечного ключа и вынуть сетку. Последнюю обрабатывают полимерной щеткой под сильным напором воды.
Чугунные косые магнитные модели
Их устройство аналогично предыдущей вариации, отличия заключаются в материале – пробка и корпус выполнены из чугуна. Фильтрующая сетка такая же стальная, ее применяют с паронитовой прокладкой.
На фото фильтр сетчатый магнитный чугунный ФМФч Ду 50
Блок фильтрации дополнен стойкой, на которой установлены дискообразные магниты с соблюдением заданного интервала, они не подвержены воздействию коррозии. Благодаря этому жесткому включению обеспечивается двусторонняя фильтрация: в сетке остаются механические примеси, окалина и металлические частицы улавливаются магнитным блоком. Обеспечивается высокое качество обработки теплоносителя.
Порядок монтажа и обслуживания полностью соответствует латунным вариациям с одним дополнением – магнитные диски также нуждаются в промывке.

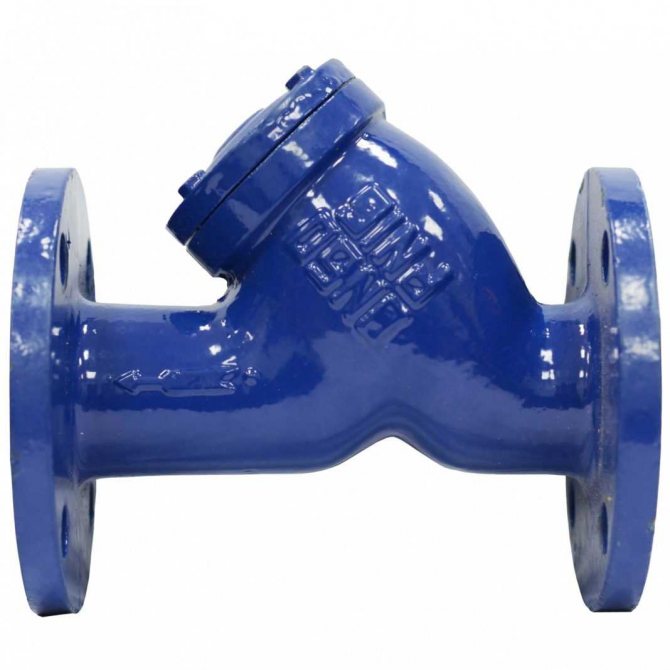

Фланцевые магнитные фильтры для системы отопления
Модификация во многом схожа с предыдущим вариантом, но она крупнее по размерам и предназначена для обслуживания трубопроводов большего диаметра. Резьбовая пробка в данном случае заменена фланцевой заглушкой, иногда здесь предусмотрено закупоренное сливное отверстие, позволяющее сливать жидкость с грязью, не разбирая всю заглушку.
При выборе и установке подобных изделий необходимо принимать во внимание монтажные и эксплуатационные показатели длины и высоты, а также предусмотреть место для выемки заглушки, извлечения магнитного блока, сетки

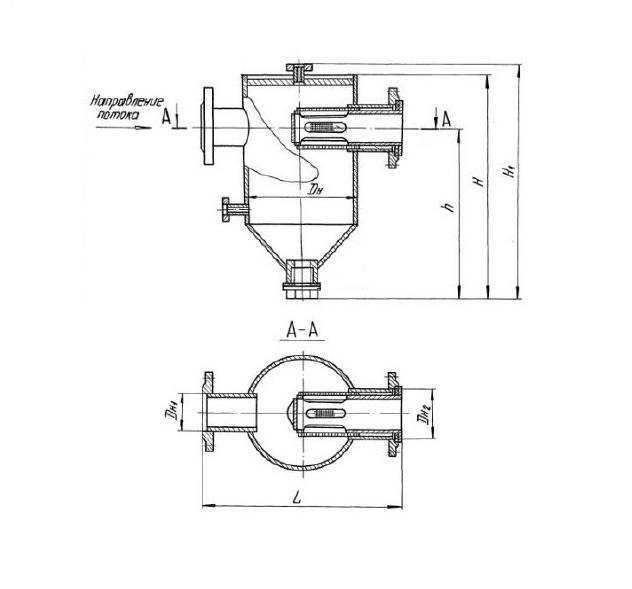

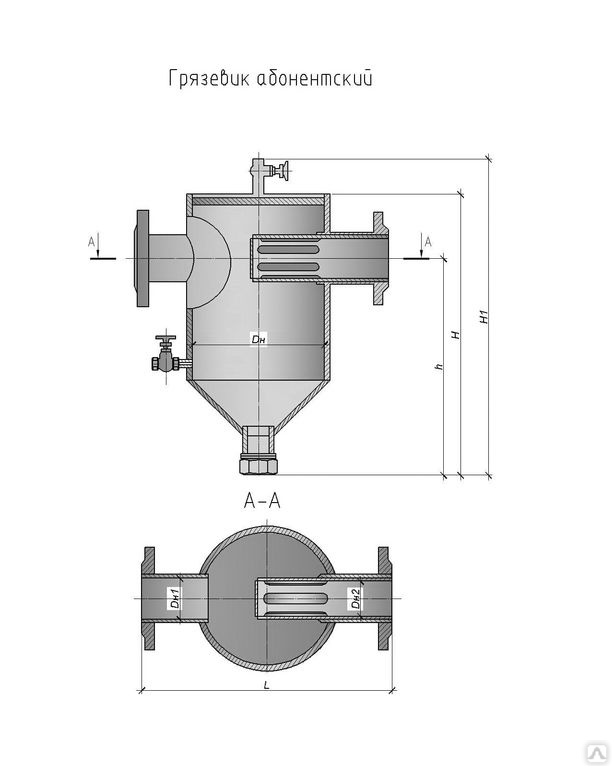

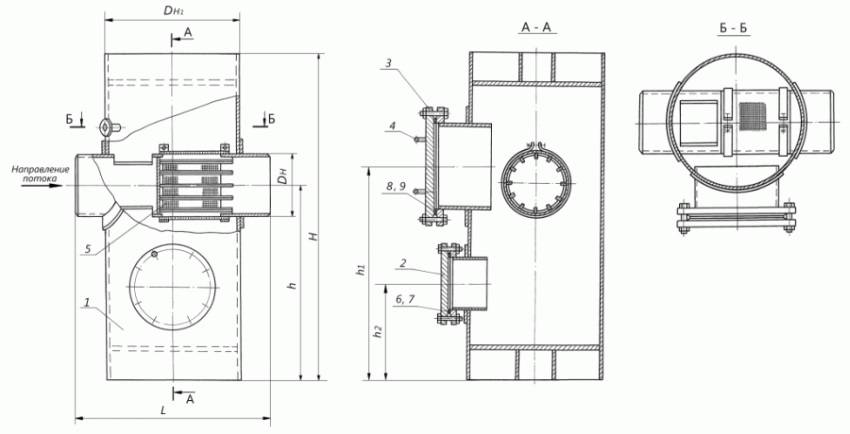

Абонентские грязеуловители
Могут иметь горизонтальное или вертикальное исполнение, последние более распространены. Устройства обладают впечатляющим эксплуатационным ресурсом, радуют легкостью использования. Благодаря большому внутреннему объему значительно сокращается регулярность профилактического обслуживания.

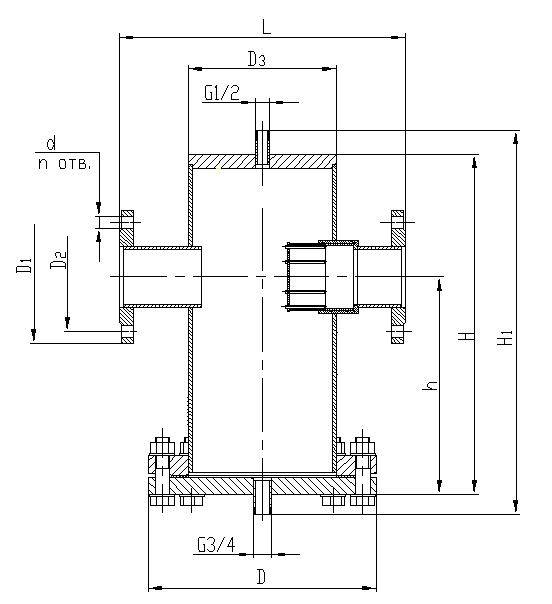

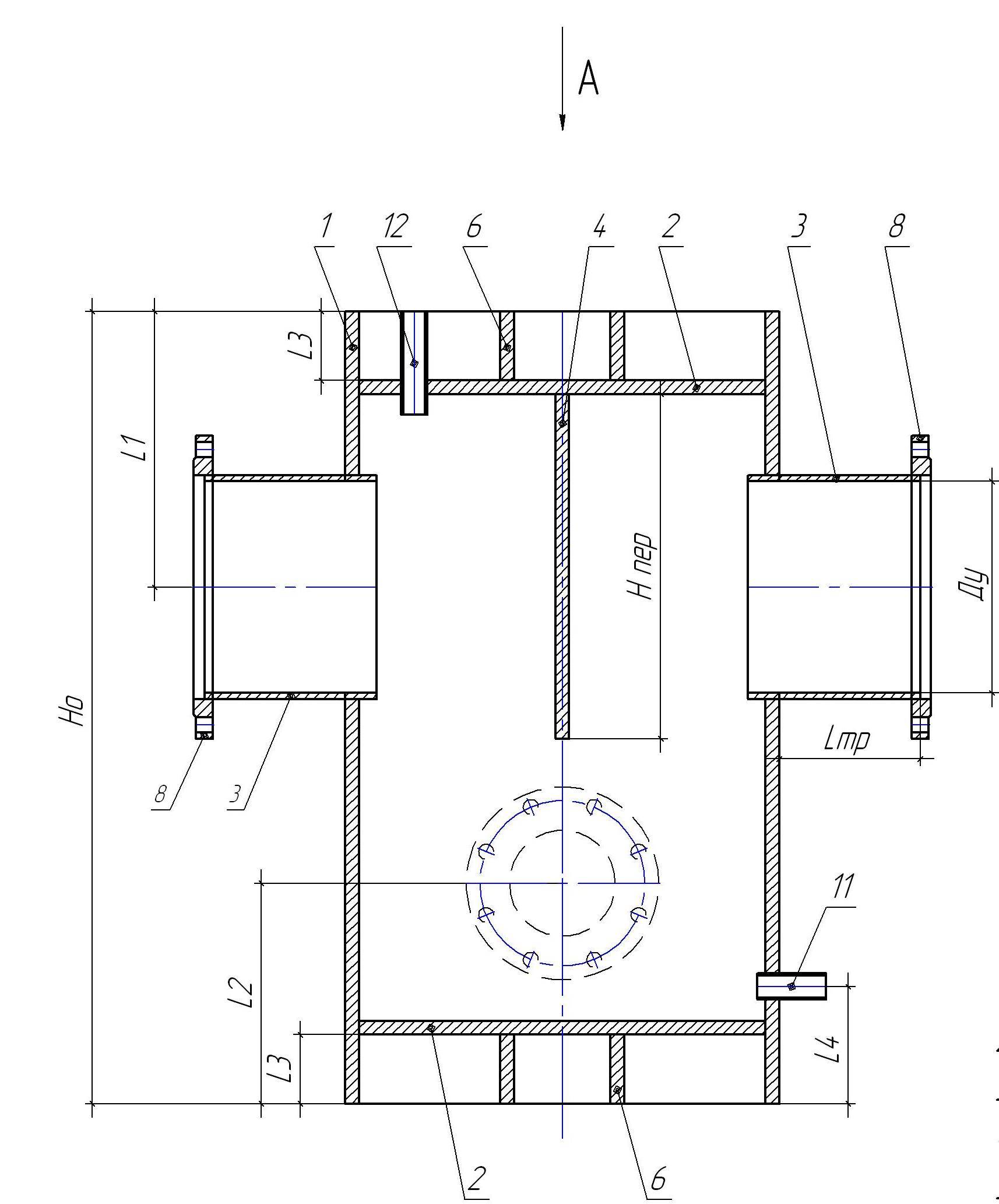

Корпус цилиндрической формы выполняется из стальной трубы. С обеих сторон присутствуют патрубки с фланцем. Проходящий теплоноситель подвергается двум ступеням очистки: мелкие взвеси задерживаются сеткой, до этого крупные частицы осаждаются под действием центробежных и гравитационных сил. Надежная и простая конструкция, доступная стоимость способствуют широкому распространению абонентских фильтров в автономных системах отопления.
На профильном рынке присутствуют самопромывные грязевики, дополненные воздухоотводчиком, – в них отделяются и выводятся растворенные газы.
Характеристики фильтров для очистки системы отопления
Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.
Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.
Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:
- прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
- в городских квартирах пригодится регулятор-ограничитель напора;
- подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
- эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.
При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.
На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.
Полифосфатный фильтр для очистки системы отопления
Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.
Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:
- Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
- Необходимо самостоятельно контролировать и пополнять засыпку.
- Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.
Фильтры тонкой и грубой очистки системы отопления
Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.
Ионообменный фильтр
Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.
Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.
Виды фильтров
Фильтры различаются по типу очистки.
Фильтр-отстойник
Устройство имеет угловатую форму с расположенной внутри сеткой-фильтром. В конструкции предусмотрен боковой отвод, где оседает мусор. При помощи такого прибора производится очистка теплоносителя от частичек больших и средних фракций.
Грубой очистки
Конструкция устройства
Фильтры для газовых котлов, устанавливаемых на воду, разделяются по типам конструкции:
Вертикальное расположение Прибор на отопление может изготавливаться:
Существует более усовершенствованная конструкция фильтра для системы отопления. В ней есть колба с отстойником, расположенная в нижней части прибора, а над колбой зафиксирована сетка. Когда потоки теплоносителя приносят мусор, он оседает на сетке, и она под воздействием силы тяжести опускается вниз. Основное скопление грязи удерживается в нижней части фильтра – колбе.
Также, прибор оснащается сепарирующим элементом. Его основная задача — избавление от скопившегося воздуха в системе. Когда это происходит, на устройстве (в верхней части) открывается спускной клапан. Так система избавляется от воздушных пробок.
Принцип действия
Устройство оснащается сетчатым элементом, который размещают во внутренней части. Сетка перекрывает свободное прохождение потока теплоносителя. Благодаря этому все частицы большого и среднего размера оседают на сетчатом элементе, очищая теплоноситель. В радиаторы жидкость приходит без примесей.
Достоинства усовершенствованных конструкций:
Место и особенности установки
В зависимости от типа системы отопления определяется место монтажа прибора. Установка в автономных контурах производится перед газовым котлом, на байпасе или в местах разветвления.
Качественный монтаж гарантирует правильную работу устройства. Перед установкой необходимо очистить теплоноситель от мусора.
Неправильное размещение фильтра или полный отказ от его использования может спровоцировать поломку насоса, перекачивающего воду в системе отопления. Мусор будет оседать на лопастях, выводя из строя все устройство.
Фильтр тонкой очистки
Фильтрующий элемент для циркуляционного насоса монтируется как дополнительный элемент, производящий чистку теплоносителя от мусора с более мелкой фракцией.
Тонкая очистка
Принцип действия
Установка выполняется после грязевика для крупного мусора. Элемент, фильтрующий мелкий мусор, не может устанавливаться как основное звено в очистительной системе, так как очень быстро засоряется от частиц большой фракции.
Кассета фильтрует частицы мусора мелких размеров, и теплоноситель циркулирует по трубам уже в очищенном виде.
Благодаря очистке жидкости от грязи продлевается срок службы всей системы обогрева. Сокращается риск возникновения коррозийных отложений на внутренних стенках труб и радиаторов. Это главное преимущество прибора тонкой очистки.
Где монтируется
Фильтр тонкой очистки устроен таким образом, что его расположение может быть лишь горизонтальным. При монтаже необходимо установить позади и спереди устройства по одному кран для того, чтобы в случае поломки прибора можно было его демонтировать, не сливая воду из всей системы.
Установка грязевика производится по течению потока теплоносителя, снижая поломки системы отопления.
READ Serato itch как установить
Магнитные модели грязевиков
Что же такое магнитный фильтр? Это устройство, состоящее из двух параллельно расположенных магнитов с разной полярностью. Его основная задача — чистка теплоносителя от металлических примесей.
Магнитные
Принцип действия
Пластины прибора располагаются таким образом, что металлические частицы, находящиеся в теплоносителе, притягиваются к одной из сторон. Это предохраняет отопительную систему от засорения и предотвращает преждевременное ржавление.
Правила монтажа
Установка устройства производится строго перед входом в циркуляционный насос. Для монтажа желательно найти место, где сечения трубы и фильтрующего прибора будут идентичными. Если размеры будут отличаться, то можно воспользоваться переходниками.
При установке прибор размещается вертикально и крепится кронштейнами.
