Греющий кабель для канализационных труб: принцип работы, виды, технические характеристики и этапы монтажа

Наружные системы обогрева канализационных труб

Способы наружного обогрева

Наружный подогрев канализационных труб бывает пленочным и кабельным.

Пленочный тип наружных систем обогрева является наиболее распространенным и актуальным. Дело в том, что стоимость такой системы вполне приемлема, а ее установка не вызывает затруднений. Материалом для производства пленочного обогрева служит теплоизлучающая пленка. Пленочная система обладает следующими достоинствами:

тепло распространяется равномерно по всей площади трубы;
система имеет малую мощность, позволяющую экономить средства при эксплуатации.

Пленочный обогрев для труб

Совет от профессионала: При установке пленочной системы обогрева на канализационные трубы, просто обмотайте пленку вокруг труб и надежно закрепите ее хомутами или скотчем.

Возможен и другой вариант обогрева канализационных труб – с помощью нагревательного кабеля. В данном случае кабель, прокладываемый вдоль обогреваемой трубы, при включении системы нагревает ее до заданной температуры.

Электрический нагревательный кабель выпускается различных видов:

Саморегулирующийся кабель – самый перспективный из всех существующих видов греющего кабеля. Он способен «подстраиваться» под климатические условия: при повышении температуры воздуха на улице сопротивление кабеля автоматически снижается, что ведет к понижению потребляемой мощности и, следовательно, к уменьшению затрат на электроэнергию. Причем мощность обогрева может быть неодинаковой на разных участках утепленной трубы. При применении саморегулирующегося греющего кабеля можно обойтись без терморегуляторов.

Схема саморегулирующегося кабеля

Резистивный кабель стоит дешевле, но мощность и сопротивление в системах такого обогрева не регулируются при изменении температуры окружающей среды, поэтому возможен выход кабеля из строя из-за перегрева. Для предотвращения поломки в нагревательную систему обязательно должны устанавливаться датчики и терморегуляторы.

Схема резистивного кабеля

Зональный кабель по принципу работы схож с резистивным, однако в отличие от него, выделяет тепло не всей своей длине, а лишь в определенных зонах. Благодаря такой особенности допускается разрезание и перераспределение кабеля в любое место канализационной системы. Использование зонального кабеля целесообразно для утепления трубопроводов из металла и резервуаров.

Схема зонального кабеля

Совет от профессионала: Мощность нагревания электрического греющего кабеля прописана изготовителем в инструкции по эксплуатации. Поэтому тщательное ознакомление с инструкцией позволит приобрести именно то, что нужно.

Монтаж нагревательного кабеля снаружи труб

При прокладывании электрического греющего кабеля возьмите на вооружение следующие правила:

Протягивание кабеля осуществляется строго вдоль трубы – только так можно избежать возможных ошибок монтажа, предупредить различные повреждения кабеля и значительно сэкономить время.
Электрокабель может быть выложен спиральной прокладкой, но лишь в том случае, если этого требует проект.
При прокладывании не допускается перекрещивание кабеля на опорах и в других местах.
Монтаж кабеля должен происходить с учетом тупиковых и байпасных линий.

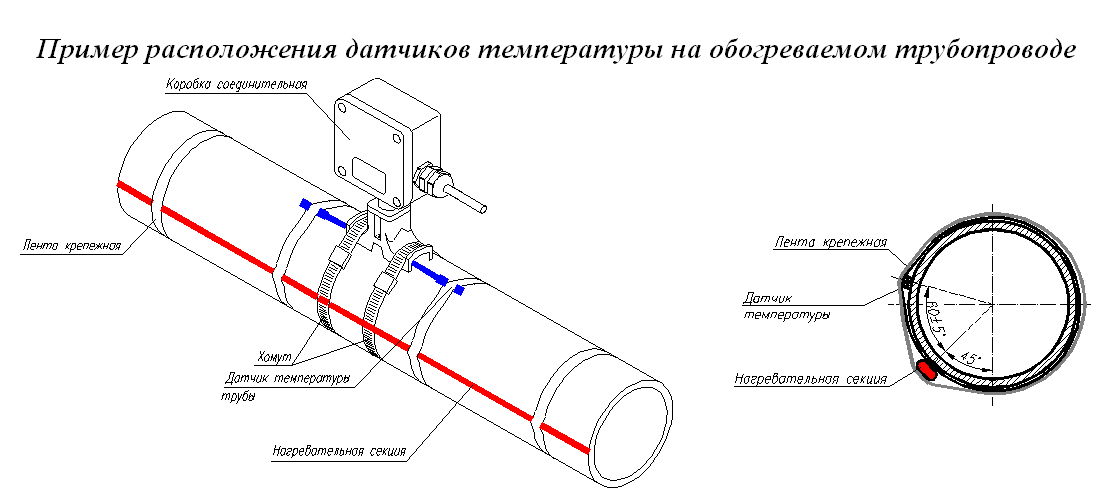

Принцип установки кабеля снаружи трубы

Крепление греющего кабеля на канализационных трубах

Нагревательный электрокабель должен крепиться на канализационные трубы с подогревом. Закрепление осуществляется с интервалом не менее 200 мм термостойким скотчем или синтетическим кабельным бандажом. Если греющий кабель имеет минеральную изоляцию, крепление производится стяжными лентами или кабельным бандажом из стали.

Принцип крепежа нагревательного кабеля

При выборе крепежа берут во внимание следующие рекомендации:

преимущественным средством крепления является клейка лента;
при использовании кабельного бандажа, учитывается его стойкость к химическим реагентам и повышенным температурным воздействиям;
если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено;
при наклеивании клейкой ленты на основе алюминия на нагревательный кабель повышается его тепловая мощность, поэтому использование такой ленты должно быть обосновано требованиями проекта;
если необходимо утеплить синтетические канализационные трубы, лучшим способом закрепления кабеля станет алюминиевая клейкая лента или пропускание фольги под кабелем (в некоторых случаях – под ним и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.

Конструкцию лучше дополнительно утеплить снаружи

Принцип действия и преимущества греющего кабеля

Элемент необходим для защиты от замерзания трубных отрезков, проложенных в толще земли. Изолированный электрический провод устанавливают на трубе и подсоединяют к электросети.

Подогрев магистрали канализации греющим кабелем обладает рядом достоинств:

возможностью поддерживать необходимый уровень температуры, что не дает замерзнуть жидкости;
высокой безопасностью;
легким и удобным использованием;
экономией электроэнергии благодаря системе автоматического регулирования.

Минус только один – необходимость подключения к электросети. На важных магистралях требуется установка дополнительных источников, которые помогут при внезапном отключении центрального электроснабжения.

Виды греющего кабеля

Существуют разные конструкции греющего кабеля:

Резистивный

Самый простой вариант конструкции. Имеет строго определенную длину, не позволяет обрезать или соединить несколько кусков, так как сопротивление либо слишком уменьшится, что создаст аварийную ситуацию для электрического провода и аппаратуры, либо увеличится и резко уменьшит эффективность работы кабеля. Есть конструкции с одним и двумя проводниками. Первый вариант требует укладки в сложенном пополам виде, так как концы должны быть подключены в одной точке. Второй вид можно укладывать как угодно, так как двойной проводник представляет собой один провод, который попросту проходит до конца и возвращается назад.

Резистивный кабель имеет массу недостатков, но его привлекательность для пользователя заключена в низкой стоимости.

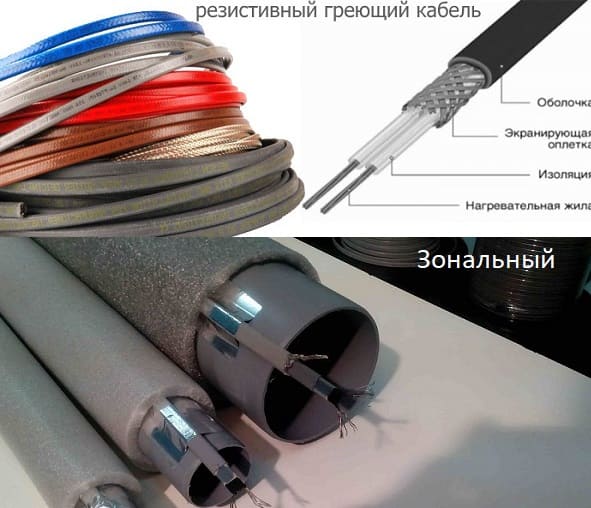

Резистивный и зональный греющий элемент

Зональный

Конструкция зонального вида представляет собой двойной проводник в изоляции, вокруг которого равномерно обмотана греющая нихромовая нить. Она через равные промежутки соединена с проводниками, что позволяет получить соответствующие зоны нагрева. Такая система не зависит от длины контура и может греть трубопроводы любых размеров. Применение зонального типа облегчает монтаж греющего кабеля на канализационную трубу и дает некоторые преимущества:

стартовые токи отсутствуют;
при повреждении нихромовой нити на отдельном участке, остальная часть кабеля продолжает работать;
мощность нагрева не зависит от длины контура;
характеристики не меняются со временем.

Недостатками можно считать опасность местного перегрева участка кабеля и возможность его повреждения во время монтажа. Цена такого нагревателя несколько выше, чем у резистивных типов, но значительно ниже, чем у саморегулирующихся конструкций.

Саморегулирующийся

Саморегулирующий кабель состоит из двух проводников, на которые напрессована полимерная греющая матрица, защищенная двойным слоем внутренней изоляции, медным экраном и внешним защитным изоляционным слоем. Особенность его работы состоит в способности создавать свою температуру на разных участках кабеля в зависимости от внешних условий. Чем ниже температура, тем сильнее тепловыделение в данной точке. Самогреющий кабель для канализации представляет наиболее эффективное решение проблемы перемерзания трубопровода, но его стоимость существенно выше, чем у более простых конструкций.

Греющая пленка

В самых сложных случаях используют греющую пленку. Она обертывается вокруг трубы, обеспечивая равномерный прогрев всей поверхности. Это позволяет получить максимальную эффективность обогрева, но значительно усложняет и замедляет монтажные работы. В то же время, пленка потребляет гораздо меньше электроэнергии, что позволяет значительно снизить расходы. Учитывая, что монтировать систему приходится один раз, а платить за использованные ресурсы — постоянно, подогрев канализационных труб с помощью пленки можно считать вполне удачным вариантом.

Виды греющего провода с характеристиками

Греющий кабель для водопровода.

Обогревательные провода преобразуют электрическую энергию в тепловую за счет высокого внутреннего сопротивления. Это гибкие изделия, которые можно уложить на поверхности любой конфигурации. Провод имеет минимум 2 слоя надежной изоляции, защищающей от вредного внешнего воздействия. Конструкция может включать фольгированный экран или медную оплетку, предотвращающие короткое замыкание, нейтрализующие магнитное поле.

Производится 2 вида нагревательных проводов — резистивные и саморегулирующиеся. Действие первых основано на способности металлов нагреваться, когда по ним проходит электричество. В саморегулирующихся конструкциях тепло выделяет специальная матрица, а проводники остаются холодными.

Основная характеристика всех греющих кабелей — мощность электроэнергии, которую они потребляют на 1 пог. м. Для размещения обогревающего изделия внутри трубопровода хватает 10 Вт/м. Наружная установка предполагает повышение удельной мощности от 20 Вт/м и больше.

При выборе греющего провода учитывают и другие характеристики, в числе которых:

Максимально допустимая длина линии с учетом ответвлений. На параметры оказывают прямое влияние толщина, удельное сопротивление проводника, количество жил. Если превысить допустимую длину, может выйти из строя вся обогревательная система.
Предельная рабочая температура — характеризует способность изделия поддерживать ее длительное время. Производится 3 линейки, каждая из которых рассчитана на эксплуатацию в соответствующих условиях.
Максимально допустимая температура в отключенном состоянии.

Выпускаются обогревательные кабели круглого и плоского сечения. Последние больше подходят для наружного размещения. Продаются в комплекте с проводом для коммутации с рабочей частью. Для экономного расхода электроэнергии применяют термодатчик с автоматом управления. Саморегулирующиеся варианты используются с компактным терморегулятором, который устанавливается на подводящей проводке.

Правила монтажа кабеля на трубы

Укладка греющего кабеля – процесс относительно несложный. Его просто закрепляют на поверхности трубы, обычно вдоль, одной полосой. Отдельные проекты предусматривают спиральный монтаж. В этом случае следует точно выдержать расчетный шаг между витками спирали, чтобы труба прогревалась равномерно.

После того, как греющий кабель закреплен на канализационной трубе, рекомендуется дополнительно уложить слой теплоизоляции, чтобы улучшить качество обогрева

Пересечение отдельных участков греющего кабеля недопустимо. Кабель в зависимости от типа закрепляют с помощью термостойкой клейкой ленты или монтажных стяжек. Шаг между местами крепления должен составлять не менее 200 мм. Для закрепления кабеля в минеральной оболочке используют металлический крепеж: стяжные ленты или специальный бандаж.

Но чаще всего все же использую термостойкий скотч. Крепеж должен переносить не только высокие температуры, но и быть устойчивым к влиянию природных факторов и химических веществ. Иногда в качестве крепления используют алюминиевую ленту. Но в местах крепления тепловая мощность кабеля повысится.

Не всегда это полезно, может привести к перегреву коммуникаций. Не рекомендуется использовать металлический крепеж при монтаже греющего кабеля, заключенного в полимерную изоляционную оболочку. Но в отдельных случаях алюминиевый скотч может даже улучшить ситуацию.

Греющий кабель на пластиковой канализационной трубе можно закрепить алюминиевым скотчем, чтобы повысить эффективность прогрева и сделать его более равномерным

При укладке на полимерную трубу металлизированный скотч ставят и под кабелем, и над ним. Это немного повышает тепловую мощность, а также способствует равномерному обогреву трубопровода. Внутри канализации греющий кабель используют крайне редко.

Обычно так обогревают небольшие участки системы, расположенные не в грунте, например, канализационные насосы, стимулирующие движение стоков, если естественное перемещение затруднено или невозможно.

Для монтажа внутреннего кабеля может понадобиться зажимная и уплотнительная втулка, соединительная муфта, набор шайб, а также другие элементы (+)

Чтобы установить внутренний кабель в трубу, укладка которой завершена, понадобится сначала врезать в систему тройник. Так будет сделано отверстие для введения кабеля внутрь трубопровода.

Резистивный греющий кабель для обогрева канализации

Для бытового применения также удобны готовые комплекты резистивного греющего кабеля (или кабеля постоянной мощности). Главное преимущество – цена, которая гораздо ниже, чем у саморегулирующегося кабеля.

Отличие резистивного кабеля в отсутствии способности к саморегуляции температуры. Эту функцию выполняет терморегулятор, размещенный в концевой муфте секции. Для надежности рекомендуется использовать двухжильный резистивный кабель – одна из двух жил греющая, другая питающая. Преимущество двухжильного резистивного кабеля в отсутствии необходимости возвращать кабель.

Термокабель: особенности изделия

Понятие

Термокабель – это устройство, предназначенное для преобразования электрической энергии в тепловую. Его задача – поддержание оптимальной температуры жидкости, содержащейся в трубах, во избежание образования льда, застоев, снижения проходимости. Термокабель для обогрева труб – это гарант бесперебойной работы водопровода и канализации.

Устройство

Конструкция саморегулирующего греющего кабеля состоит из следующих элементов:

наружной оболочки;
защитного экрана (оплётки);
внутренней оболочки;
двух медных проводников;
фторопластовой изоляции;
нагревательной матрицы с эффектом саморегулирования;
идентификационных волокон.

Конструкционные особенности, в зависимости от вида, могут немножко отличаться. Об этом поговорим чуть позже, когда будем рассматривать типы кабеля. Но, несмотря на сложность системы, изделие абсолютно безопасно.

Принцип действия

Принцип работы устройства следующий:

электрический ток проходит через матрицу;
сопротивление матрицы повышается и она нагревается;
усиливается нагрев всего изделия;
за счёт инновационных технологий в матрице возникает баланс, уравнивающий потребляющую мощность и не позволяющий кабелю нагреваться больше, чем требуется.

Если рассмотреть принцип работы поверхностно, получится следующая картина:

снижение температуры среды – увеличение мощности кабеля;
повышение температуры среды – уменьшение мощности кабеля.

Таким образом, устройство работает только тогда, когда это нужно, что очень удобно.

Достоинства и недостатки систем внутреннего и наружного обогрева

Положительным качеством внутреннего обогрева можно считать то, что его легко монтировать в уже существующие трубопроводы без вскрытия грунта и использования теплоизоляции. Разогрев непосредственно проходящей сливной жидкости не требует большого потребления электроэнергии.

К негативным моментам можно отнести:

Уменьшение внутреннего сечения трубы.
Вероятность образования заторов.
Трудоемкий процесс монтажа на протяженных участках, имеющих переходы и изгибы.
Необходимость установки вводного тройника.

Наружный обогревающий кабель для канализации крепится непосредственно к наружной стенке трубы при помощи пластиковых хомутов или липкой ленты, что значительно облегчает монтажные работы.

К недостаткам наружной обогревающей системы можно отнести:

Более высокий расход электричества.
Необходимость вскрытия траншеи при установке на существующий трубопровод.
Дополнительные расходы на обустройство тепловой изоляции.

Виды греющих кабелей для трубопровода

Существует 2 основных варианта таких кабелей: саморегулирующийся и резистивный. Чаще всего используется первый вариант, так как он обладает большим количеством преимуществ: его можно нарезать любой длины; он не будет перегреваться; он характеризуется более простым монтажом.

Кабель состоит из наружной оболочки, экрана, изоляции и проводника. Резистивный кабель бывает с 1 или 2 жилами. Внутри такого кабеля находится жила, изготавливаемая из специального сплава, который характеризуется высоким сопротивлением. Когда по ней протекает ток, она нагревается.

Чем отличаются одножильные кабели от двужильных?

Одножильный кабель нуждается в создании петли и двойном протягивании его до конца трубы, чтобы подать напряжение на его концы. В случае с двухжильным вариантом ситуация упрощается. Необходимо измерить расстояние, вначале подать фазу на 1 жилу и ноль на вторую. В конце необходимо лишь закоротить их между собой и установить концевую муфту.

Саморегулирующийся кабель для труб

Саморегулирующийся кабель бывает пищевым и непищевым. Закладывать внутрь трубы с питьевой водой можно пищевой кабель. Пищевой кабель характеризуется меньшим сечением. Это предусмотрено для того, чтобы он не занимал много полезного пространства внутри трубы. Если не угадать с размером кабеля, то при его большом диаметре напор воды может быть уменьшен.

Особенности монтажа греющего кабеля внутри трубы

Для прокладки кабеля внутрь трубы понадобится специальное устройство. Вводить кабель в трубу под прямым или острым углом нельзя! Для монтажа кабеля понадобится латунная втулка, уплотнитель и прижимная гайка, которая будет защищать уплотнитель от повреждения.

Ошибки при монтаже греющего кабеля для водопровода

Первой ошибкой является использование резистивного кабеля без регулятора. Так делать нельзя, так как он может просто расплавить трубу или прожечь ее.
Вторая распространенная ошибка – замыкание жил в конце кабеля. В точке охлаждения происходит самостоятельное замыкание петли из двух жил. Между ними проходит ток, благодаря чему происходит нагревание кабеля. Температура по всему кабелю будет разной, горячее всего будет в наиболее холодном месте. Но при этом температура не будет больше 85 градусов Цельсия ни в одном месте. Что касается номинальной температуры, то она составляет 65 градусов. Греющий кабель является пожаробезопасным.
Еще одной ошибкой является мнение о том, что при теплой погоде кабель будет полностью отключен. Он может лишь снизить уровень потребления электроэнергии. Отключать кабель нужно вручную с поста управления

Как выбрать греющий кабель для водопровода внутри трубы

Главный критерий выбора такого кабеля – это его мощность. В быту чаще всего обогреваются трубы, диаметр которых не превышает 32 мм. Для этого достаточно кабеля, мощность которого составляет 17Вт/м.

Если же диаметр трубы находится в диапазоне от 50 до 110 мм, то потребуется греющий кабель мощностью 24 Вт/м. В свою очередь трубы, которые не имеют утепления, нуждаются в мощности кабеля 31 Вт/м.

Допускается намотка сразу двух кабелей в том случае, если мощности одного будет недостаточно. Обычно для того, чтобы предотвратить замерзание воды в трубе малого диаметра при t+10 градусов достаточно кабеля мощностью 17Вт/м.

Особенности маркировки греющего кабеля

Греющий кабель для водопровода внутри трубы в своей маркировке может иметь разные обозначения. В первую очередь это касается материала, из которого выполнена его внешняя оболочка. Кабели иностранного производства маркируются буквами «F» или «T», что указывает на фторполимер. Но в России буквой «Т» обозначается оболочка, выполненная из термопласта.

Важно знать: нельзя допускать превышения длины кабеля, так как он будет быстро изнашиваться. Кроме этого, возрастут и пусковые токи, которые возникают в процессе первоначального разогрева проводника до необходимой температуры

Это находится в зависимости от мощности и условий окружающей среды.

В случае выбора саморегулирующегося кабеля пусковые токи имеют особое значение, так как от них будет зависеть подбор автоматики и питания.

Прокладка и подключение

Монтаж греющего кабеля может осуществляться двумя способами – наружным и внутренним. В первом случае происходит монтаж вдоль трубы (изделие может крепиться изолентой или обматываться вокруг водопровода), во втором – прокладывается внутрь.

Скрытая укладка внутри трубы

Внутренний монтаж подойдет не всем трубам

Важно, чтобы диаметр водопровода был не ниже 40 мм. При меньшей величине из-за своих габаритов кабель будет препятствовать свободному потоку воды

Также сложно разместить обогрев чересчур протяженной трассы. Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров.

Намного проще выполнять прокладку на вертикальных участках труб, двигаясь сверху вниз. Для выполнения процедуры используют тройник и уплотнительную муфту, которая исключает соскальзывание провода. В некоторых ситуациях внутренняя установка рациональнее наружной.

Разместить провод внутри и подключить к источнику переменного тока – нетрудно. Намного сложнее его собрать. Воспользуйтесь инструкцией с последовательностью действий, описанных ниже:

Снимите изоляцию.
Расплетите оплетку.
Удалите уголок.
Подготовьте уплотнительную муфту.
Выполните обсадку муфты, используя фен.
Склейте концы муфты.
Наденьте колпачок.
Зачистите герметичный конец.

Открытая наружная укладка

Для выполнения линейного монтажа саморегулирующегося кабеля вдоль трубы потребуется меньше усилий. Провод может фиксироваться к трубе при помощи пластиковых хомутов, способных выдерживать высокие температуры либо стекловолоконной самоклеящейся ленты. Крепежные элементы нужно устанавливать на расстоянии не менее 30 см. Запрещено применять металлические детали. Чтобы высчитать длину провода, не нужно быть математиком: она должна равняться длине трубы, которую планируете обогревать.

Краткая инструкция:

Закрепите кабель на трубе.
Приклейте алюминиевую ленту или установите хомуты.
Установите теплоизоляцию.
Зафиксируйте ее на трубе.

Если трубы погружены в грунт, то кабель размещают где-то сбоку, а не сверху или снизу.

Помимо линейного монтажа, может использоваться спиральный. В таком случае кабель наматывается вокруг трубопровода по всей длине, используется равномерный шаг. Преимущество такого метода – обеспечивается максимальный контакт с поверхностью трубы, недостаток – повышается расход материалов. Вариант уместен для труб среднего или большого сечения, которые используются в канализационных и водосточных системах. Впрочем, он нередко применяется для нагревания обычных водопроводов.

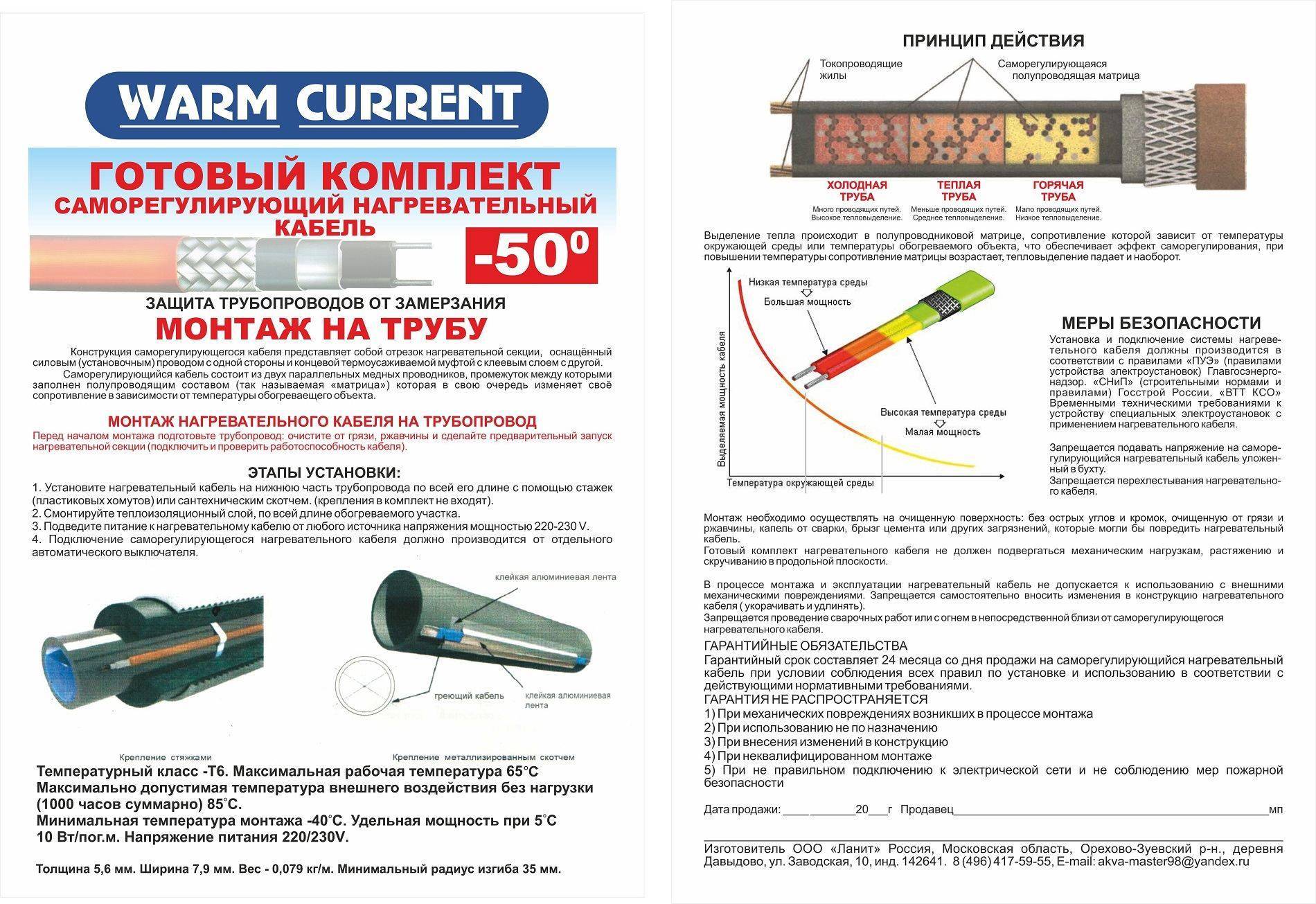

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2
Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3
При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Как монтировать: внутрь или поверх?

Кабели отличаются по способу установки: либо внутрь, либо снаружи трубы. Оба способа одинаково востребованы, но в разных ситуациях.

Так, если диаметр трубы слишком узкий, кабель проще установить поверх трубы. Но если водопровод уже закопан, то монтировать кабель можно только внутрь. Впрочем, у внутреннего монтажа есть некоторые преимущества. Во-первых, меньше риск механических повреждений кабеля. Во-вторых, такой способ монтажа более аккуратный и эстетичный. В-третьих, внутренняя установка обеспечивает небольшую экономию электроэнергии, так как сначала нагревается вода, а не поверхность трубы.

Кабели отличаются по способу установки: либо внутрь, либо снаружи трубы

Впрочем, при внутреннем монтаже есть один, но существенный риск. Далеко не все производители используют безопасную оболочку. Кабель для внутреннего монтажа от сомнительного производителя может негативно влиять на характеристики воды: от изменения вкуса до выделения в воду вредных веществ.

Для обогрева водопровода с питьевой водой необходимо покупать кабели с пищевой оболочкой. Это специальный защитный слой, который исключает контакт воды с кабелем. Такие кабели для обогрева питьевой воды в основном представлены дорогостоящими европейскими моделями, из корейских можно рекомендовать Heatus 13MSH2-CR – дополнительную безопасность обеспечивает прозрачная оболочка, закрывающая надписи на кабеле.

Это интересно: Какой провод фазный: детальный взгляд на вопрос

Подключение кабеля

Для самостоятельной установки проводника потребуется строительный фен, нож, бокорез и пассатижи. Перед монтажом кабель подготавливают, на этом этапе используют клеммы, которые продаются вместе с основным материалом. Внутри гильзы есть термоусадочный слой, благодаря которому улучшается качество соединения. Если клеммы нет, то ее заменяют на заглушку, только после этого конец муфты фиксируется.

На этапе подготовки требуется срезать 2 см изоляции и снять оплетку, а затем надеть муфту и нагреть ее феном для усадки. Если появились сомнения в надежности, клемму дополнительно зажимают пассатижами.

В каждом саморегулирующемся нагревательном кабеле есть элемент, который регулирует матрицу. Его предварительно обрезают, чтобы он оказался короче остальных. Этот кабель не фиксируют заглушкой, просто используется термоусадка и клеевой пистолет. Если придется соединять несколько отрезков, то концы предварительно зачищают.

Инструкция по подключению кабеля:

Уберите изоляцию с жил. Одну из них сделайте короче с двух сторон.
Нагрейте их до такой степени, чтобы волоски сцепились в небольшой пучок.
Поставьте термоусадочную трубку.
На концах установите гильзы и зажмите их пассатижами.
Соедините друг с другом трубки и нагрейте их феном, после фиксации закрепите муфту.

Для всех участков трубы потребуется теплоизоляция. Обычно для этого используют минеральную вату, полиуретан или пенопласт. Любым подходящим материалом обматывают трубы, на которых установлен греющий кабель.

Изоляцию подбирают такую, чтобы она не превышала 7 см в толщине. Если проигнорировать этот момент, то на обогрев уйдет больше энергии, а при любом температурном скачке придется угадывать, справится ли система. Здесь многое зависит еще от материала, из которого сделаны трубы. Например, у пластика низкий уровень теплоотдачи, поэтому их обматывают только фольгой.

Инструкция по установке не меняется даже при использовании разных видов греющих кабелей. Некоторые люди в особенно проблемных участках устанавливают проводник сразу внутри и снаружи. Эффективность такой системы обеспечена, но это потребует дополнительных затрат на установку и электроэнергию.

ТОП-5 лучших производителей теплого кабеля

Ведущими производителями нагревательных кабелей являются:

Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.

Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.

Обзор греющего кабеля и тест, не пропустите видео:

Как греющий кабель подключить к сети:

Укладка саморегулирующего термопровода

Греющий провод для труб можно уложить двумя способами: наружным и внутренним закреплением. Для каждого вида монтажа, существуют определенные стандарты. Поэтому, чтобы избежать ошибок, стоит более внимательно ознакомиться со всей техникой укладки.

Наружное закрепление

Укладку греющего кабеля на наружной поверхности трубопровода можно провести двумя способами: прямой и спиральной укладкой.

Прямая укладка

При этом способе, кабель необходимо как можно более плотно закрепить по всей поверхности трубы. Поэтому, чтобы у металлического трубопровода была ровная поверхность, трубы, сначала зачищают наждачной бумагой, а далее с них удаляют все загрязнения, такие как: пыль, ржавчина, остатки сварки и др. Затем на чистую поверхность, по всей длине укладывают обогревающий кабель, следя за тем, чтобы нити располагались снизу. После укладки, не реже чем через 25 — 30 см., производят его фиксацию, при помощи хомутов, либо – же металлизированным строительным скотчем.

Спиральная укладка

При этом способе укладка греющего кабеля должна проводиться предельно аккуратно, так как провод нужно будет наматывать спирально. Закрепление происходит таким образом: постепенно доставая провод из муфты, его снизу вверх наматывают на трубу, следя за тем, чтобы не было переломов и изгибов под острым углом.

Длина расхода кабеля, в этих случаях, будет напрямую зависеть от способов укладки. При первом способе, расход будет составлять длине трубы. Во втором способе, расход будет значительно выше, так как вся коммуникация обматывается со всех сторон.

Внутреннее закрепление

Перед тем, как уложить греющий кабель для водопровода внутри трубы, необходимо проверить, соответствует ли он следующим характеристикам:

Оболочка провода должна быть изготовлена из чисто экологического материала, без содержания каких либо вредных веществ, для здоровья.
Греющий кабель внутри трубы должен быть оснащен высокой защитой, от элекро проходимости.
Обязательное наличие оконечной муфты.

В частности этот монтаж использую, когда нет свободного доступа к трубам, или когда их диаметр составляет около 5 сантиметров. Сама укладка происходит таким образом: термопровод при помощи сальника вводиться через тройник внутрь трубы.

При этом способе элементы оборудования в фиксации не нуждаются. Но при укладке необходимо строго соблюдать следующие требования:

При вводе провода внутрь трубы, нужно изолировать острые края и резьбу фитинга.
Не допускается использовать изделие, с деформацией наружной оболочки.
Соответствие длины кабеля и участка трубопровода.
Запрещается вводить провод, через запорную арматуру.

Установка греющего кабеля внутри трубы, имеет больше качеств в защите от промерзания. Этот способ, часто используется, если водоноситель находится на большой глубине в толще грунта, либо же уже давно функционируют.

По рекомендациям опытных специалистов, чтобы повысить безопасность, перед тем как ввести кабель в трубопровод, к нему нужно присоединить защитное устройство, от короткого замыкания.

Сколько электричества потребляет саморегулирующийся кабель?

Многое зависит от выходной мощности, времени работы и конкретных участков обогрева. Предположим нам необходимо отапливать в холодное время года 5 м водопроводной трубы при температуре -10°С. Для этого мы берем 10 м кабеля (будем монтировать с обеих сторон по 5 м) мощностью 10 Вт*ч/м. Если у нас труба с кабелем дополнительно имеет утеплитель, тогда расход будет сокращен приблизительно в 2 раза. Таким образом при работе 24 в сутки получаем такие показатели в месяц:

(10*10)/2*24*30 = 36000 Вт = 36 кВт/мес.

Если вы живете в Москве, вам это обойдется 36*5,47 = 196,92 руб.

Однако стоит учитывать, что самореглирующий провод может греть сильнее в одном месте и слабее в другом, тем самым снижая выходную мощность и соответственно расход электроэнергии. Также температура окружающей среды может понижаться или повышаться, поэтому расход в разные дни будет разным. Учитывая эти факторы можно сказать, что саморегулирующийся кабель максимально экономит электроэнергию и расходует тепло более рационально, чем другие типы греющих изделий.

Преимущества использования саморегулирующего греющего кабеля для канализации
