Особенности проектирования отопления частного дома: обзор систем и нюансы их расчета и комплектации

Однотрубная схема отопления

Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:

• потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
• невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
• необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.

Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.

Однотрубная схема

Она состоит из цепочки последовательно подключенных друг к другу радиаторов. Теплоноситель, имеющий нужную температуру, подает тепло прямо в отопительную систему из стояка. Он двигается из одного радиатора в другой, на постоянной основе передавая им часть тепла. Поэтому нагрев после установки такой схемы не будет равномерным.

Если выбрана однотрубная схема отопления с верхней разводкой, то труба магистрали прокладывается по всему периметру отопительной системы. Кроме того, она должна быть выше окон и приборов. Батареи в таком случае имеют подключение в верхней части, что выглядит не очень привлекательно. Также стоит отметить, что они оснащены и на входе, и на выходе специальными отсекающими задвижками. Еще на одной из сторон может стоять терморегулирующая головка.

Если схема имеет нижнюю разводку, то линия трубопровода будет проходить ниже всех приборов для обогрева. Такая конструкция чаще выбирается для современных домов, поскольку она выглядит привлекательнее. Но тут есть своя особенность: на каждую батарею необходимо установить кран Маевского. Они ставятся для того, чтобы убрать излишки воздуха из батареи, расположенной вверху.

Однотрубная схема имеет ряд преимуществ:

• простота в проектировании и установке;
• значительная экономия и на самом процессе, и на используемых материалах.

Есть также и минусы:

• сложный контроль температуры,
• прямая зависимость работы каждой батареи от того, в каком состоянии находится вся система;
• сложность отключения батареи от общей системы (чтобы не останавливать работу системы в целом, нужно под каждой из них проложить байпас, то есть обводную трубу, дополненную клапанами).

Водяная

Проект отопления на основе наиболее распространенной водяной системы являет собой планирование замкнутого контура, по которому беспрерывно осуществляется циркуляция горячей воды. В этом случае функцию нагревателя выполняет котел, от которого по комнатам разводятся трубы и примыкают к радиаторам, отдающим основное количество тепла.

Осуществив теплоотдачу, вода перетекает обратно в котел, где снова нагревается и повторяет технологический цикл. Нагревателем для водяного типа отопления служат котлы, работающие на любом топливе. Водяная система обогрева делится на два типа: естественную и принудительную.

Естественная циркуляция

В первом случае теплоноситель циркулирует по трубам и радиаторам без воздействия дополнительной силы. Такой эффект достигается определенным способом монтажа элементов тепломагистрали.

Проектирование отопления при естественной циркуляции воды предусматривает необходимый угол наклона труб, дающий возможность протекать процессу под воздействием гравитации.

Принудительная циркуляция

Принудительное перемещение воды по системе достигается работой циркуляционного насоса, интегрированного в отопительный котел. В отличие от естественной циркуляции принудительная нуждается в источнике электричества, от которого питается насос.

Разводка

Естественная и принудительная система циркуляции воды может использоваться при однотрубной, двухтрубной и коллекторной разводке. В первом случае проектирование систем отопления предусматривает монтаж одной трубы, которая выполняет функцию подачи и отвода воды одновременно.

При такой схеме температура дальнего от котла радиатора будет ниже, нежели ближнего. К тому же при выходе из строя одной батареи, остальные также перестанут функционировать, так как они не могут отключаться по отдельности.

Двухтрубная разводка дает возможность равномерного прогрева батарей благодаря тому, что подающая труба параллельно подключена к каждой из них. Вторая труба отводит остывший теплоноситель обратно в котел. При условии установки крана на каждом радиаторе их можно отключать по отдельности.

Коллекторная разводка наиболее удобна, так как после ее монтажа можно регулировать температуру теплоносителя в каждой отдельной комнате. Для данного способа обогрева помещения потребуется установка коллекторного шкафа.

Как рассчитать оптимальное количество и объемы теплообменников

При расчёте количества необходимых радиаторов, следует учитывать из какого материала они произведены. Рынок сейчас предлагает три вида металлических радиаторов:

• Чугун,

• Алюминий,

• Биметаллический сплав,

Все они имеют свои особенности. Чугун и алюминий имеют одинаковый показатель теплоотдачи, но при этом алюминий быстро остывает, а чугун медленно нагревается, но долго сохраняет тепло. Биметаллические радиаторы быстро нагреваются, но остывают значительнее медленнее алюминиевых.

При расчете количества радиаторов также следует учитывать и другие нюансы:

• теплоизоляция пола и стен помогает сохранить до 35% тепла,

• угловая комната прохладнее других и требует большего количества радиаторов,

• использование стеклопакетов на окнах сохраняет 15% теплоэнергии,

• через крышу «уходит» до 25% теплоэнергии.

Количество радиаторов отопления и секций в них зависит от многих факторов

В соответствии с нормами СНиП, на обогрев 1 м3 требуется 100 Вт тепла. Следовательно, 50 м3 потребуют 5000 Вт. Если биметаллический прибор на 8 секций выделяет 120 Вт, то с помощью простого калькулятора считаем: 5000 : 120 = 41,6. После округления в большую сторону, получаем 42 радиатора.

Однако в частном доме температура регулируется самостоятельно. Считается, что одна батарея выделяет 150 Вт тепла. Пересчитываем и получаем 5000 : 150 = 33,3. То есть понадобится 34 радиатора.

Можно воспользоваться примерной формулой расчета секций радиатора:

N*= S/P *100

Значок (*) показывает, что дробная часть округляется по общим математическим правилам, N – количество секций, S – площадь комнаты в м2, а P – теплоотдача 1 секции в Вт.

Проект

Проектирование – это индивидуальный вопрос. Так, например, малоэтажная квартира или таунхаус имеют стандартную планировку, и тут не приходится ничего додумывать или менять. Если же планировать систему отопления многоквартирного дома, то стоит знать, что она имеет некоторые отличия, которые позволяют обеспечить погодное регулирование теплоэнергии. Да и с частными домами не все так просто. Примеры проектов бывают разными.

Проект отопительных систем двухэтажного частного дома должен включать в себя поэтажный план теплоснабжения, где указаны не только нужные размеры, но и другие параметры. В наше время существуют организации, которые могут составить трехмерные чертежи отопительной системы и для 2-х этажного загородного коттеджа, и для небольшого дома. Такие компании предлагают проекты отопительных систем для помещений площадью до 1000 м2.

Прежде всего, важно правильное расположение здания в целом по отношению как к электрическим, так и газовым внешним коммуникациям. Коттедж должен находиться в правильном положении по отношению к сторонам света. Также должны быть установлены окна, имеющие клапаны воздушной вентиляции

Стоит установить в доме камин, который будет являться автономным источником теплоэнергии. Кроме того, рекомендуется заняться утеплением всего дома, включая верхний этаж, чтобы тепло не уходило на улицу

Также должны быть установлены окна, имеющие клапаны воздушной вентиляции. Стоит установить в доме камин, который будет являться автономным источником теплоэнергии. Кроме того, рекомендуется заняться утеплением всего дома, включая верхний этаж, чтобы тепло не уходило на улицу.

Сам проект отопления любого частного дома включает в себя создание теплоснабжающей конструкции. Она бывает воздушной, трубопроводной, инфракрасной и электрической. Выбор зависит от предпочтений владельца. Проект данных конструкций включает в себя такие элементы как котел, трубопровод, батареи, расширительный бачок, циркуляционный насос.

Коллекторное отопление частного дома – варианты разводки

Коллекторная система может включать радиаторную разводку или систему теплого пола, также можно встретить комбинированные варианты.

Радиаторная разводка с коллектором отопления

Коллекторная разводка значительно отличается от классической однотрубной или двухтрубной. При установке радиаторов отопления в доме коллекторная разводка обеспечивает равномерное распределение тепла и обогрев всех помещений. Кроме того, установка коллектора с радиаторами позволяет снизить теплопотери (в сравнении с классической разводкой).

Учитывая архитектуру здания трубы при коллекторной разводке можно спрятать за фальшстеной или внутри плинтуса. Также можно скрыть их под полом или с помощью различных декоративных решений.

При обустройстве радиаторной коллекторной системы следует помнить о минимальных и предельных рекомендованных температурах (средний диапазон нагрева теплоносителя в такой системе должен составлять 70-90 градусов).

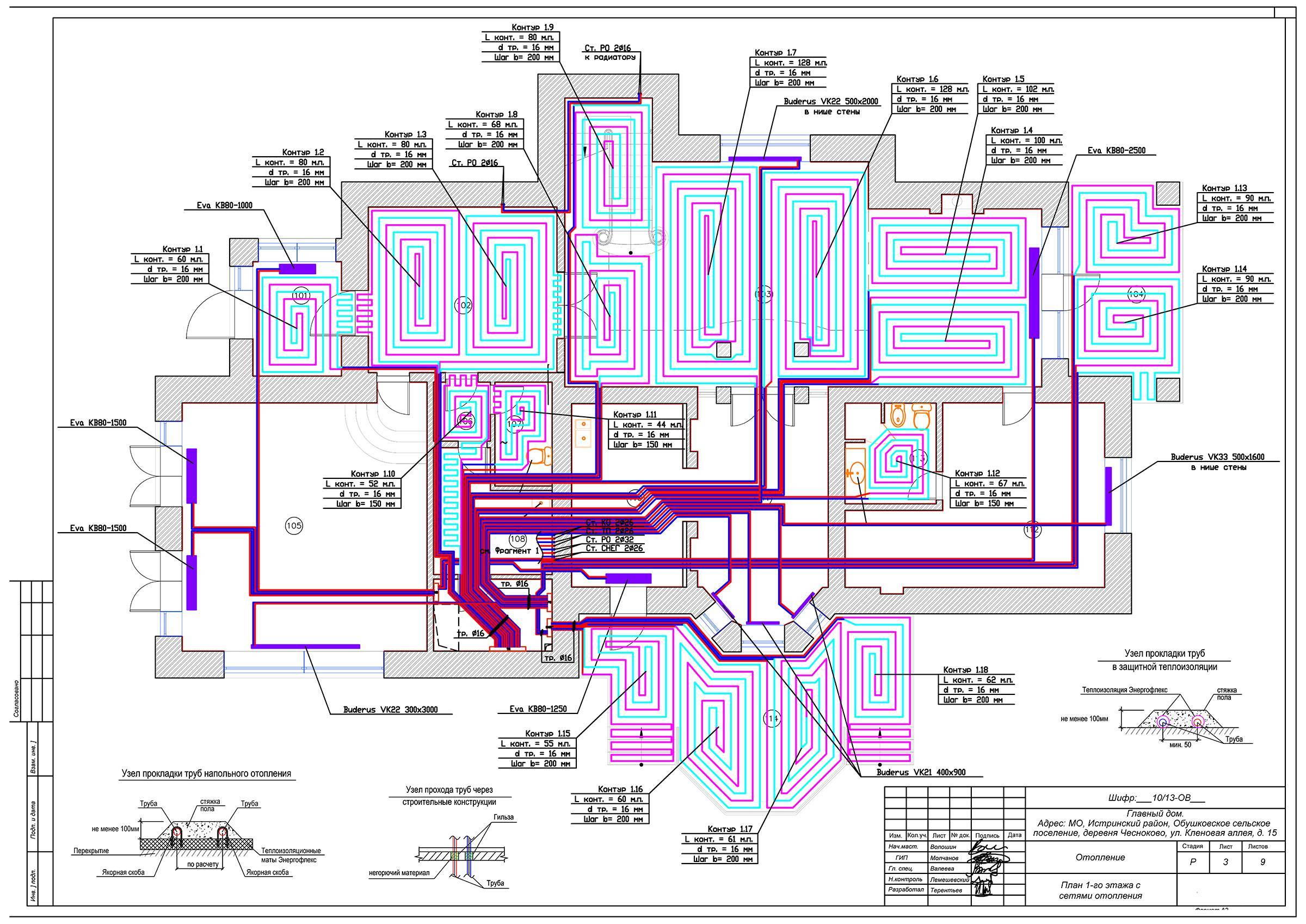

Теплый пол с коллектором отопления

Система теплого пола нуждается в коллекторе, другими словами это необходимый элемент и варианты обустройства без коллектора даже не рассматриваются (поэтому сравнивать можно только с радиаторной разводкой). Теплые полы значительно более эффективны и экономичны, однако требуют значительных затрат при обустройстве. Впрочем, самостоятельное отопление дома только теплыми полами в нашем климате спорно, поэтому часто используется комбинированный вариант с радиаторами.

Заметим, что коллекторы на системе смешанного отопления следует использовать или отдельно для теплого пола и радиаторов или выбирать специальные универсальные модели. Данное обстоятельство обусловлено различной температурной нормой – 70-90 градусов у радиаторов и 40-50 градусов у теплого пола. Таким образом, теплоноситель от котла может напрямую поступать в радиаторы, но требует смешения с холодным теплоносителем перед поступлением в трубы теплого пола.

Схема однотрубного водяного отопления

Однотрубную отопительную систему можно по праву назвать самой простой и малозатратной и поэтому она подходит для монтажа своими руками. Здесь всё предельно понятно — трубопровод, по которому будет перемещаться жидкость, последовательно соединяет все радиаторы отопления в доме. После того как теплоноситель пройдёт полный круг он снова возвращается в котёл и цикл повторяется.

Такая схема, достаточно практичная, но всё-таки и в ней существуют некоторые нюансы. Батареи отопления, которые находятся на максимальном отдалении от котла, будут слегка тёплыми, в свою очередь, близлежащие радиаторы горячими. Проще говоря, температура в дальних помещениях будет прохладнее, чем в комнате, где установлен котёл. Естественно, в этом есть, и свой плюс, особенно когда в доме живут люди, которые не переносят жару.

Водяная

Проект отопления на основе наиболее распространенной водяной системы являет собой планирование замкнутого контура, по которому беспрерывно осуществляется циркуляция горячей воды. В этом случае функцию нагревателя выполняет котел, от которого по комнатам разводятся трубы и примыкают к радиаторам, отдающим основное количество тепла.

Осуществив теплоотдачу, вода перетекает обратно в котел, где снова нагревается и повторяет технологический цикл. Нагревателем для водяного типа отопления служат котлы, работающие на любом топливе. Водяная система обогрева делится на два типа: естественную и принудительную.

Естественная циркуляция

В первом случае теплоноситель циркулирует по трубам и радиаторам без воздействия дополнительной силы. Такой эффект достигается определенным способом монтажа элементов тепломагистрали.

Проектирование отопления при воды предусматривает необходимый угол наклона труб, дающий возможность протекать процессу под воздействием гравитации.

Принудительная циркуляция

Принудительное перемещение воды по системе достигается работой циркуляционного насоса, интегрированного в отопительный котел. В отличие от естественной циркуляции принудительная нуждается в источнике электричества, от которого питается насос.

Разводка

Естественная и принудительная система циркуляции воды может использоваться при однотрубной, двухтрубной и . В первом случае проектирование систем отопления предусматривает монтаж одной трубы, которая выполняет функцию подачи и отвода воды одновременно.

При такой схеме температура дальнего от котла радиатора будет ниже, нежели ближнего. К тому же при выходе из строя одной батареи, остальные также перестанут функционировать, так как они не могут отключаться по отдельности.

Двухтрубная разводка дает возможность равномерного прогрева батарей благодаря тому, что подающая труба параллельно подключена к каждой из них. Вторая труба отводит остывший теплоноситель обратно в котел. При условии установки крана на каждом радиаторе их можно отключать по отдельности.

Коллекторная разводка наиболее удобна, так как после ее монтажа можно регулировать температуру теплоносителя в каждой отдельной комнате. Для данного способа обогрева помещения потребуется установка коллекторного шкафа.

Главный принцип работы отопления

Любой вид отопительной системы является замкнутым. В простом варианте любая схема разводки может быть рассмотрена как кольцо, состоящее из труб. В нем циркулирует горячая жидкость от нагревательного котла в приборы отопления, находясь в них какое-то время. Теплоноситель отдаёт при циркуляции тепловую энергию, и вновь направляется внутрь котла для нагрева. Цикл периодически повторяется.

Любая схема отопления включает в себя:

• Нагревательный котёл
• Соединительные системные трубы
• Радиаторы или аналогичные приборы отопления
• Арматуру
• Расширительный бак
• Циркуляционный насос

Гидравлический расчет системы отопления: главные цели и задачи выполнения данного действия

Эффективность отопительной системы вовсе не гарантируют качественные трубы и высокопроизводительный теплогенератор.

Наличие ошибок, допущенных при монтаже, может свести на нет работу котла, работающего на полную мощность: либо в помещениях будет холодно, либо затраты на энергоносители будут неоправданно высокими.

Поэтому важно начинать с разработки проекта, одним из важнейших разделов которого является гидравлический расчет системы отопления

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

• диаметр труб и их пропускная способность;
• местные потери давления по отдельным участкам системы отопления;
• требования гидравлической увязки;
• потери давления по всей системе (общие);
• оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

1. Собрать исходные данные и систематизировать их.
2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

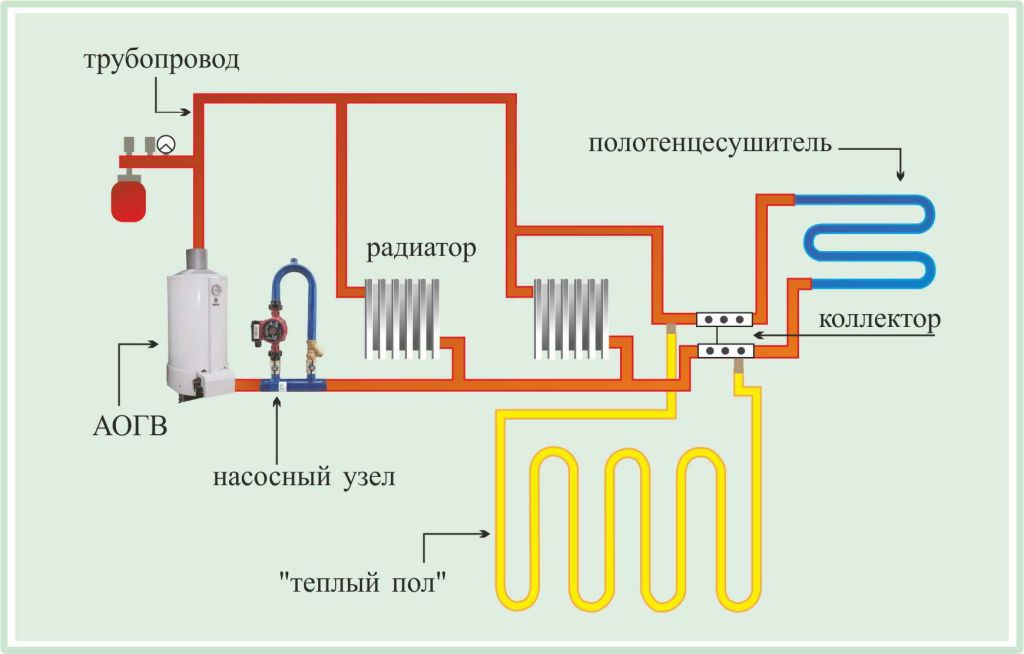

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

• мощности радиаторов;
• расхода теплоносителя;
• расстановки теплового оборудования и пр.

Расчет диаметра труб

Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:

• для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
• для однотрубной – расход теплоносителя G, кг/ч.

Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.

При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.

Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени

Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.

Таблица параметров участков

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где— давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

— сумма длин участков главного циркуляционного кольца;

— естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где— расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 — Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

— естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г — t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где— сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 — Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 — Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

• экономный расход материалов;
• легкий монтаж;
• длительная надёжная эксплуатация;
• возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

• невозможность поддерживать одинаковый температурный режим во всех помещениях;
• горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
• большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

На этапе разработки проектной документации (проект, стадия «П»)

• обложка и титульный лист;
• таблица исходных данных для проектирования системы отопления;
• основные технические решения отопительных систем (краткое содержание);
• производятся расчеты, не включаемые в состав проектной документации:
  • выполнение теплотехнического расчета (определение теплопотерь здания);
  • расчет мощности отопительных приборов;
  • гидравлический расчет магистралей отопления и их элементов;
  • расчет основного отопительного оборудования (котлов, бойлеров и т.д.);

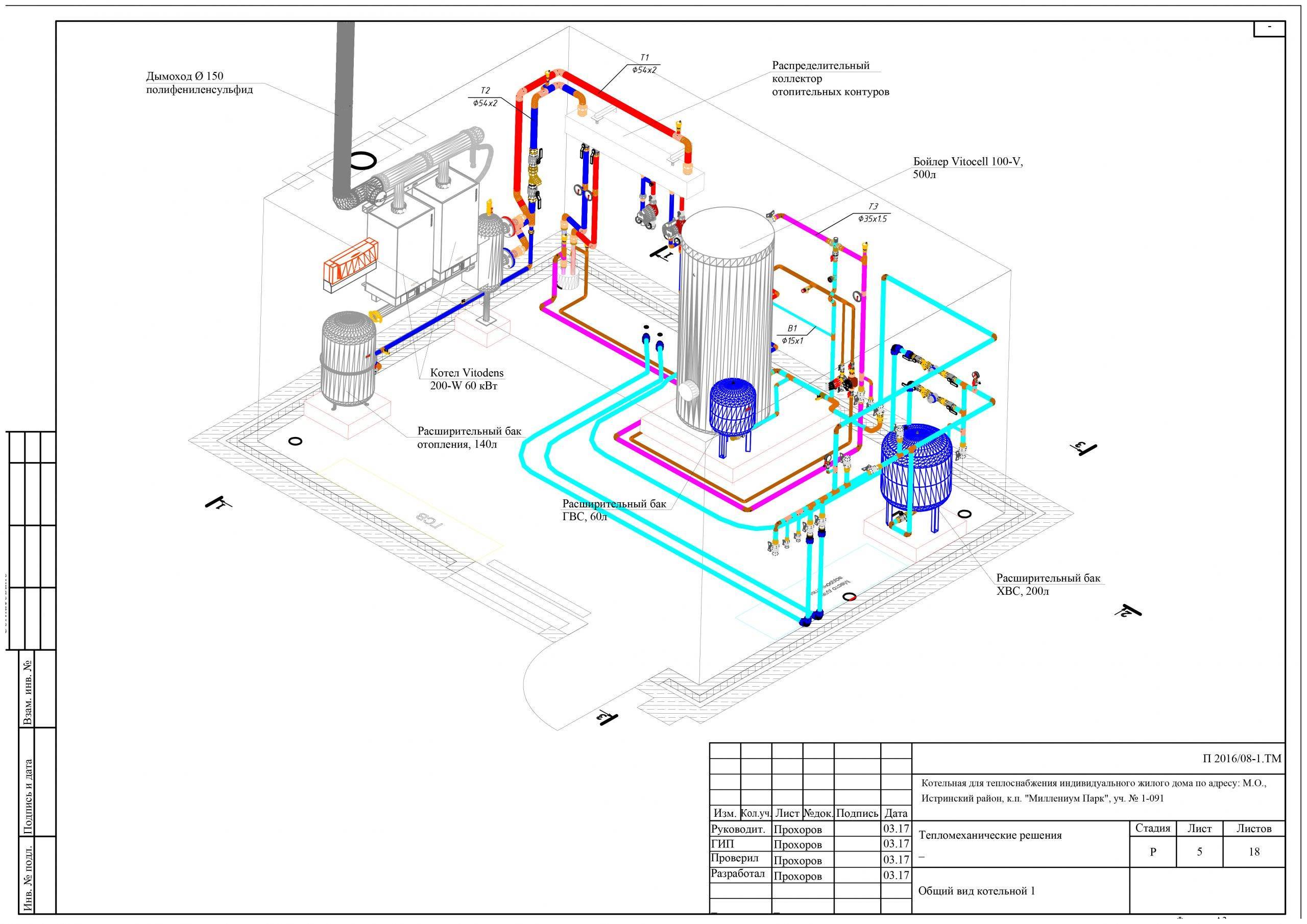

• основной комплект чертежей:
  • размещение оконечного оборудования (отопительных приборов и пультов);
  • размещение отопительных магистралей и их элементов;
