Основные разновидности отопительных групп безопасности
Конфигурация блоков безопасности, как уже отмечалось выше, может быть самой разнообразной. Существует, к примеру, вот такой вариант.
Или вот еще один вариант, в котором все элементы заключены в единый корпус.
Еще несколько вариантов.
В продаже имеются и многие другие варианты выполнения группы безопасности, но внешние показатели в данном случае значения не имеют, поскольку принцип действия у всех них один и тот же. Выбирать же ту или иную модель следует, повторимся, по показателю давления, на который рассчитан манометр и предохраняющий клапан.
Теперь, разобравшись с основными типами групп, ознакомимся с популярными производителями и примерной стоимостью такой продукции.

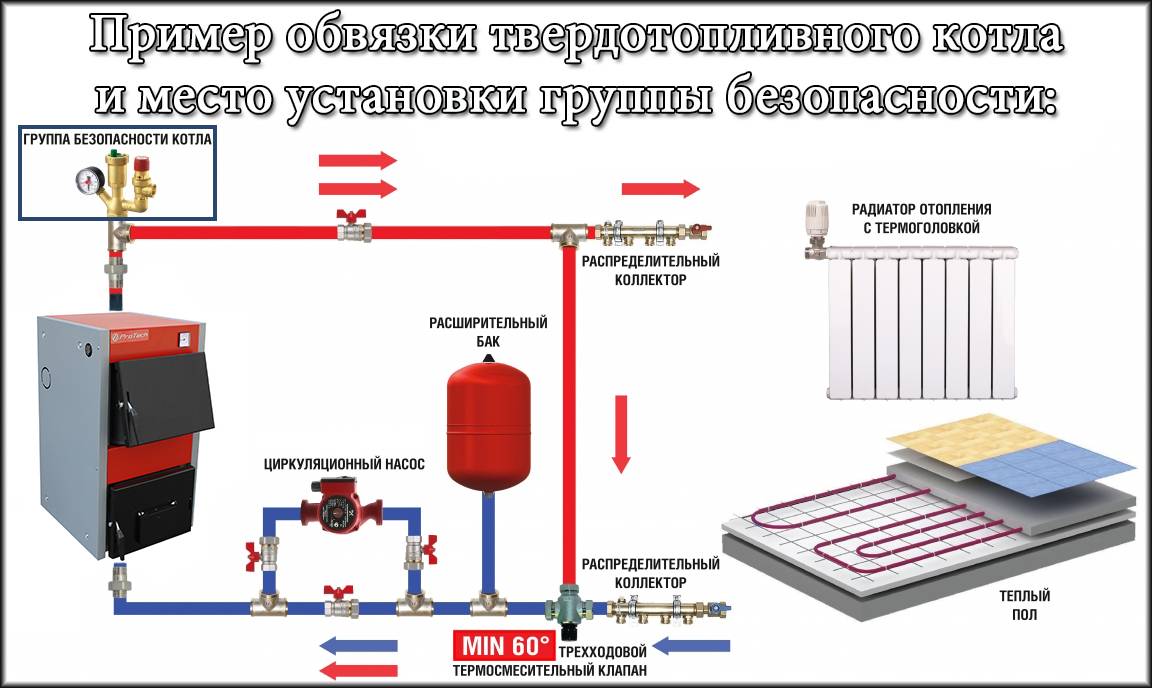

Куда ставить группу безопасности в системе отопления
При обвязке котельных установок применяются самые разнообразные устройства, которые должны выполнять отведенную им роль. Одним из самых важных узлов является группа безопасности для отопления, ее еще называют «блоком безопасности». Этот блок предназначен для того чтобы предотвращать возникновение аварий при нештатных ситуациях. Если же убрать данный узел из системы отопления, тогда после перегрева оболочка агрегата просто бы взорвалась со всеми вытекающими после этого последствиями.

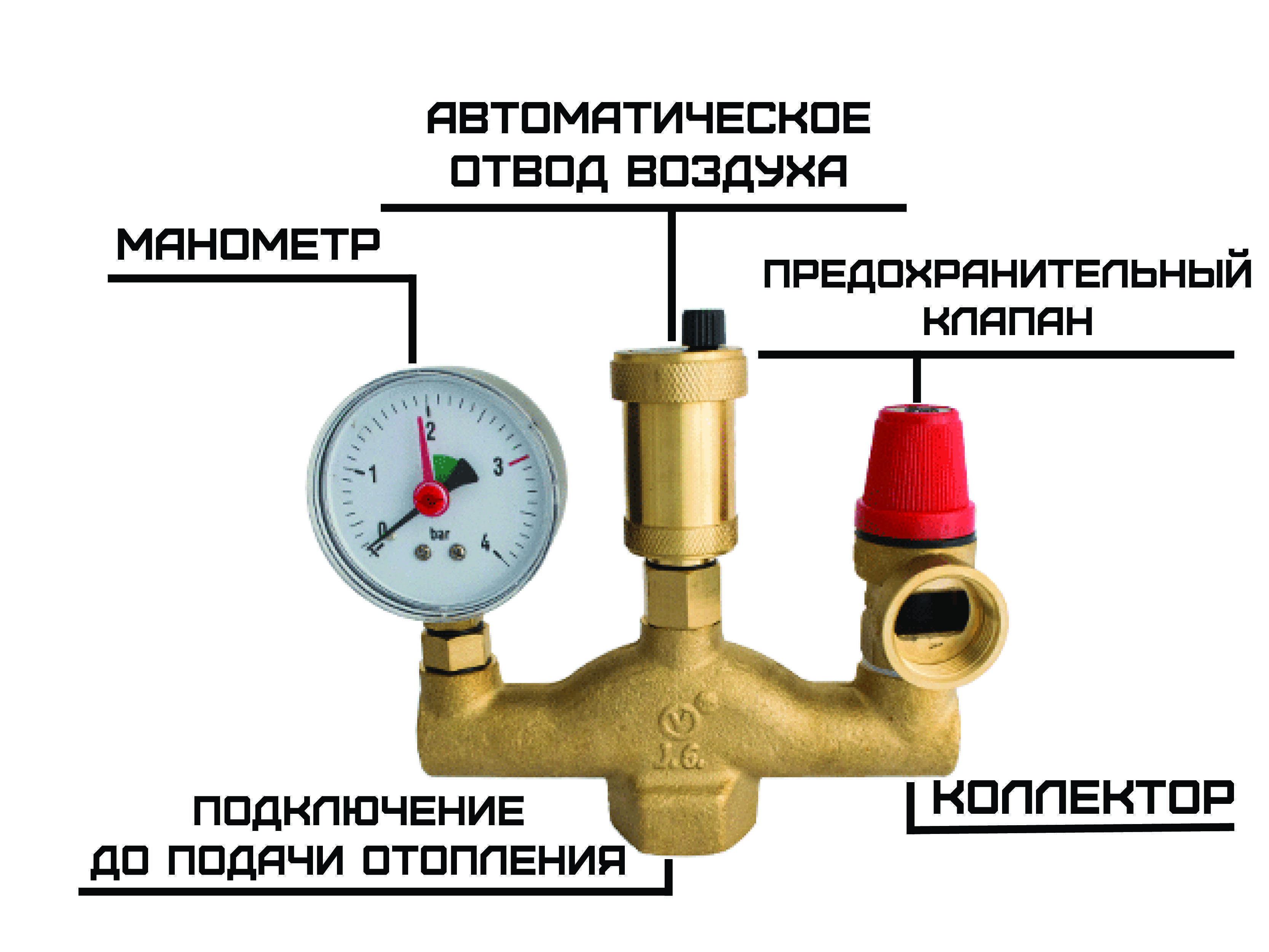

Из чего состоит блок безопасности отопления?
В группу безопасности входят следующие приборы, которые установлены на корпусе:
- предохранительный клапан;
- автоматический воздухоотводчик;
- манометр.
Таким образом, группа безопасности выполняет три главные функции, рассмотрим каждую из них подробнее.
Предохранительный клапан служит для того чтобы избавить систему отопления от чересчур высокого давления. Данный клапан выдерживает только определенный уровень давления, как только в системе давление становится выше, клапан срабатывает и сбрасывает лишнее.
Проблему компенсации лишнего давления в отопительной системе должен решать расширительный бак. Но иногда бывают такие ситуации, когда расширительный бак по каким-либо причинам не срабатывает. Для предотвращения подобных недоразумений устанавливают предохранительный клапан, благодаря которому из системы отопления с расширительным баком сбрасывается лишняя вода. Для того чтобы вода не стекала на пол, к резьбе сбоку необходимо присоединить трубочку, которая выводится в канализацию.
Важно! Антифриз в канализацию сбрасывать нельзя!
Предохранительные клапаны изготавливаются под самое разное давление, приобретать необходимо отталкиваясь от того с каким давлением работает ваш котел. Для частного дома потребуется клапан, рассчитанный на 3 атмосферы.
Основная задача воздухосбрасывателя – это обслуживание. Внутри него есть камера, которая оборудована поплавком, тот в свою очередь механически связан с клапаном, который при отсутствии воды открывается.
Главной функцией этого устройства является удаление воздуха во время заполнения котла и системы теплоносителем, а также во время эксплуатации. Также в качестве дополнительной функций можно назвать выпуск первого пара, который появляется при перегреве в котле.
Из-за воздухотводчика всю группу безопасности монтируют сверху котла, это обуславливается тем, что воздухотводчик должен быть расположен в наиболее высокой точке, так как именно туда стремятся пузырьки воздуха.
Манометр – данное устройство необходимо для мониторинга давления в системе отопления. Также как и в случае с предохранительными клапанами манометры бывают рассчитанные для разной величины давления. Выбрать необходимо такое устройство так чтобы его использование было максимально удобно: для того чтобы определить показания нужно всего лишь посмотреть на прибор, и не требуется производить каких-либо вычислений.
Все блоки безопасности работают одинаково, но выбирать необходимо исходя из параметров давления, на которое рассчитаны манометр и предохранительный клапан.

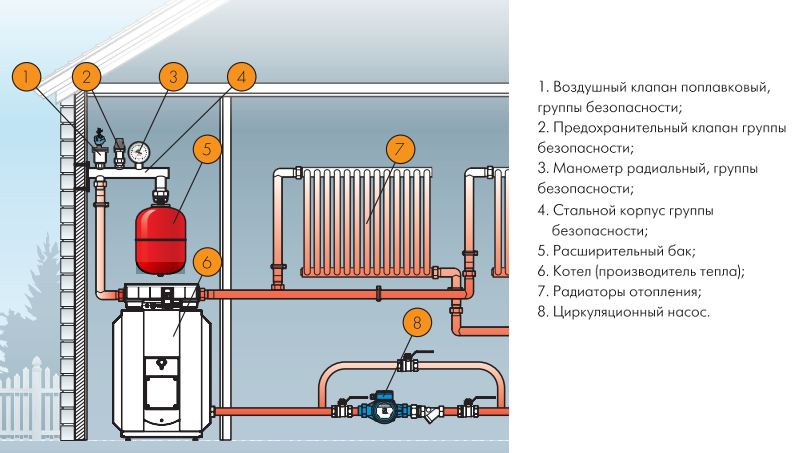

Где устанавливать группу безопасности?
По большому счету, монтаж группы безопасности для системы отопления не обязателен для всех систем, но при желании владельца жилища может быть смонтирован как страховочный вариант на любой системе.
https://youtube.com/watch?v=yEYZJ-kyJsg
К примеру, для теплогенераторов, которые работают на дизельном топливе или природном газе, либо те, чья работа зависит от электричества, дополнительная защита в этом случае не требуется. Данные котлы изначально обладают высоким уровнем безопасности и в случае чего могут самостоятельно прекратить работу и остановить нагрев, если давление и температура будут расти.
Примечание: чаще всего на закрытых системах отопления оборудованных электрическим или газовым котлом группу безопасности монтируют для того, чтобы удобнее был мониторинг и сервис.
А вот котлы, которые работают на твердом топливе, более инертны и мгновенно остановиться не могут. Даже пеллетным автоматизированным котлам необходимо некоторое время для того чтобы сгорело топливо в зоне горения. Контроллер или термостат в случае роста температуры в рубашке могут мгновенно перекрыть воздух, но горение еще будет продолжаться какое-то время. Дрова гореть перестанут, но продолжат тлеть, из-за чего температура воды вырастет еще на пару градусов.
Правила монтажа и обслуживания
Согласно современным требованиям по безопасности, перед каждым радиатором должна быть запорная арматура на случай выхода его из строя и проведения ремонтных работ без остановки всей системы. Что особенно актуально в холодное время года. Аналогично должна монтироваться и группа безопасности для системы отопления – кран, который перекрывает теплоноситель ОБЯЗАТЕЛЬНО ДОЛЖЕН БЫТЬ ПОСЛЕ системы безопасности.
Часто распространённая ошибка – устанавливать перекрывающий кран между котлом и самой системой безопасности. В этом случае, если нужно будет максимально быстро остановить котёл (особенно твердотопливный, например, при разрыве труб или течи радиатора), то сделать это без последствий будет невозможно. Ведь теплоноситель продолжит ещё какое то время греться, не будет находит выхода. Как следствие – рост давления и либо лопаются трубы в другом месте, либо разрушается котёл. И то, и другое ведёт к значительным убыткам.
После того, как устройство смонтировано согласно инструкции, оно приводится в работу через открытие специального колпачка на автоматическом воздухоотводнике
Обратите особое внимание – его запрещено удалять полностью. Также, в зависимости от качества теплоносителя и степени эксплуатации всей системы, надо периодически (в среднем, раз в месяц) делать осмотр клапана на предмет загрязнений между седлом и тарелкой. Поскольку, если грязь долго не убирать, то это может привести к дальнейшим протечкам – просто поверните устройство по стрелке и оно очиститься самостоятельно
Поскольку, если грязь долго не убирать, то это может привести к дальнейшим протечкам – просто поверните устройство по стрелке и оно очиститься самостоятельно
Также, в зависимости от качества теплоносителя и степени эксплуатации всей системы, надо периодически (в среднем, раз в месяц) делать осмотр клапана на предмет загрязнений между седлом и тарелкой. Поскольку, если грязь долго не убирать, то это может привести к дальнейшим протечкам – просто поверните устройство по стрелке и оно очиститься самостоятельно.
При монтаже нужно придерживаться некоторых правил, которые позволят обеспечить безопасную работу всей системы отопления. Во-первых, перед группой не должно находиться никаких посторонних предметов, труб, чтобы они не заслоняли обзор манометра. Лучшим местом размещения считается такое, в котором при входе в котельное помещение сразу видно показания измерительного прибора. Во-вторых, устанавливать другие элементы на трубе между группой и теплообменником запрещено. В идеале, этот патрубок должен быть как можно меньшим по длине и располагаться как можно ближе к котлу. У коллектора на всех выходах присутствует резьба. Собственно, установка группы безопасности котла – это вкручивание всех деталей на крестовину, и установка её на патрубок. Для исключения протечек, на резьбу перед монтажом наносится лента ФУМ, герметизирующая паста или лён. Соблюдение этих простейших правил при установке, позволит котловому оборудованию работать без утечек и возникновения опасных ситуаций.
Рейтинг популярных моделей
Среди компаний, выпускающих предохранительную арматуру для котельных, особой популярностью пользуется два производителя. Их продукцию мы и рассмотрим:
Группа безопасности «Watts»
Компания «Watts» производит широкий ассортимент элементов системы отопления, среди которых и группы безопасности серии KSG для отопительных котлов. В линейке присутствуют модели на стальной, литой латунной или чугунной консоли, стандартные и компактные. Некоторые блоки комплектуются защитными теплоизолирующими кожухами.
Фото 2: Группы безопасности «Watts» серии KSG для отопительных котлов
Все модели серии «Watts» KSG имеют предохранительный клапан, срабатывающий при давлении 3 бара. Подключение к системе отопления осуществляется через отверстие диаметром 1 дюйм с внутренней резьбой. Модельный ряд рассчитан на работу с водогрейными котлами мощностью от 50 до 200 кВт. Цены на модели «Watts» KSG находятся в диапазоне от 2 000 до 6 000 рублей.
Группа безопасности «Valtec»
Компания «Valtec» также является востребованным среди потребителей производителем защитной арматуры для систем отопления. Она производит группы безопасности как для котлов (VT 460), так и для расширительных баков (VT 495) смонтированных на полой консоли с настенным креплением.
Фото 3: Группа безопасности «Valtec» VT 460 для отопительных котлов
Группа безопасности «Valtec» VT 460 выполнена в компактном латунном корпусе и предназначена для котлов, бойлеров и систем ГВС. Модель рассчитана на работу с бытовыми отопительными устройствами мощностью до 44 кВт и максимальным давлением 3 бара, например такими как дровяной котел отопления «Мотор Сич». В среднем такое устройство можно купить за 1700 рублей.
Как видите, цены на арматуру безопасности далеко не низкие, поэтому многие изготавливают ее своими руками. Процесс этот совсем не сложный, поэтому вполне можно собрать группу безопасности самостоятельно в домашних условиях.
Правильная установка своими руками группы безопасности котла
Установку группы безопасности котла сложным процессом назвать трудно. Мало того, трудно назвать сложным и самостоятельный процесс сборки этого элемента защиты системы отопления. О том, как его сделать своими руками, мы расскажем немного дальше, а пока поговорим о тонкостях установки готовой группы безопасности, которые присутствуют здесь, даже несмотря на элементарность этого оборудования. Всего можно выделить три важных момента.
- Никакой запорной арматуры между группой безопасности и подачей отопления. Да, да, именно подачей, так как группа безопасности устанавливается в самом горячем месте. Категорический запрет на установку запорной арматуры связан с тем, что по своей сути она является слабым звеном, которое при перегреве разорвет раньше, чем сработает взрывной клапан.
- Никакого промежуточного оборудования, в том числе и тройников, между котлом и группой безопасности по центральной магистрали, подающей теплоноситель. Все, что установлено до группы безопасности, опять-таки, является слабым звеном, которое может быть разрушено избыточным давлением еще до того, как сработает защитный предохранительный клапан.
Кроме того, не следует выпускать из виду и другие немаловажные моменты. К примеру, сбрасываемый теплоноситель нужно куда-то девать – не выливать же его прямиком на пол? Сброс можно направлять непосредственно в канализацию, но лучше всего для этого дела использовать специальную емкость – благодаря ей вы будете видеть, сработала ли защита или нет в моменты вашего отсутствия в доме
Соединяя сбросной клапан с емкостью или канализацией, не стоит забывать и о таком важном моменте, как сечение соединительной трубы – оно должно быть не меньше, чем выпускное отверстие в самом клапане. Ничто не должно мешать сбросу перегретого теплоносителя, в том числе и отводящий его шланг – в противном случае его просто сорвет, что может привести к намоканию электрооборудования, используемого в вашей домашней котельной
Группа безопасности для котла отопления фото
В заключение темы скажу несколько слов по поводу самостоятельного изготовления группы безопасности для котла отопления. Ситуация здесь такая, что действительно изготовить своими руками можно только один элемент этого приспособления – гребенку. Все остальное (взрывной клапан, манометр и автоматический воздухоотводчик) самостоятельно сделать ну никак не получится. Другое дело – гребенка, изготовить своими руками ее не очень сложно, особенно если человек умеет пользоваться сваркой. Сразу нужно отметить, что ни из полипропилена, ни из металлопластика, ни из каких-либо других труб и даже латунных тройников коллектор группы безопасности не собирается – это чревато его порывом в критических ситуациях. Коллектор нужно делать из стали методом сварки. То есть понадобится кусок толстостенной трубы и металлические резьбовые муфты в количестве 4 штуки: три из них – это подключение устройств, а четвертая нужна для подсоединения к системе отопления. К слову говоря, чтобы не глушить одну сторону гребенки, в том месте можно приварить одну из трех муфт, в которую потом установить угловой автоматический сбросник воздуха.
Это как вариант, если готовая гребенка на три положения покажется вам слишком дорогостоящим удовольствием. Сами понимаете, что лучше купить качественное готовое изделие и не переживать о последствиях, связанных с группой безопасности котла, изготовленной своими руками. В любом случае, приобретать ее по отдельности обойдется дешевле, чем в собранном виде.
Почему падает давление?
Причинами падения давления могут стать:
- сбои в работе теплогенератора (отопительного котла);
- утечки теплоносителя;
- лишний воздух;
- алюминиевые радиаторы.
Протечка может быть визуально незаметна. Чтобы ее обнаружить, используют специальные приспособления: тепловизоры или ультразвуковые приборы. Нужно внимательно проверить секционные соединения радиаторов, потому что их поверхность может быть покрыта коррозией. Ржавые подтёки свидетельствуют о повреждении батарей.
Для того чтобы обнаружить утечку нужно нажать на ниппель, который находится сверху расширительного бака. Если при нажатии выделяется вода и воздух, то можно смело делать вывод о наличии протечки.

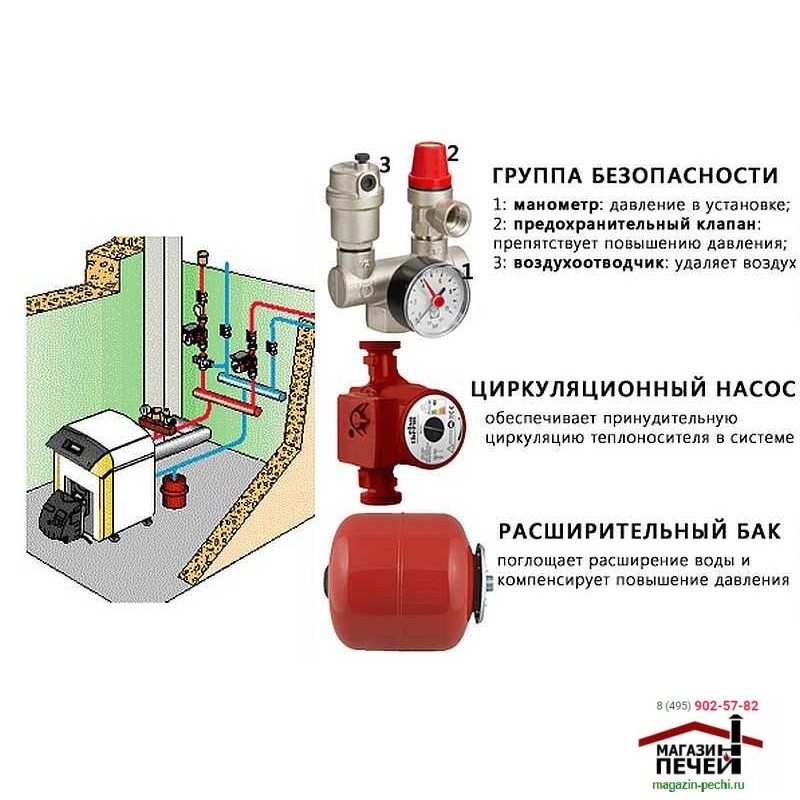

Группа безопасности в системе отопления
Одним из ключевых звеньев водяной системы отопления является группа безопасности или, как ее еще называют, блок безопасности. Это механизм, представляющий собой набор приборов, которые обеспечивают безаварийную работу системы и контролируют давление теплоносителя. В случае возникновения аварийной ситуации (к примеру выход из строя расширительного бака), в системе отопления резко увеличится давление, из-за чего может разорваться труба или выйти из строя теплообменник отопительного котла. Для компенсации избыточного давления и предотвращения “завоздушивания” системы, подключается в работу группа безопасности. Она в автоматическом режиме сбрасывает лишнее давление, и тем самым не дает ему превышать заданную норму, сохраняя работоспособность системы отопления.
| Группа безопасности состоит из металлического корпуса с резьбовыми соединениями, на котором установлены манометр, воздухоотводчик и предохранительный клапан. |
- Манометр. Измерительный прибор, обеспечивающий визуальный контроль над давлением и температурой в системе отопления. Необходимо помнить, что оптимальным. Для большинства отопительных приборов считается значение, составляющее 1,5 – 2 атмосферы.
- Воздухоотводчик. Автоматически сбрасывает лишний воздух из системы. При повышении в системе отопления давления ( к примеру при закипании теплоносителя, сопровождающиеся выделением горячего воздуха, способного разрушить систему), он автоматически отводит из нее лишний воздух.
- Предохранительный клапан. Предназначен для сброса излишков жидкости из закрытой системы, если при нагревании теплоноситель расширяется и создает избыточное давление. Самым чувствительным местом системы отопления является теплообменник котла, поэтому предохранительный клапан необходимо подбирать с таким же порогом срабатывания, который максимально допустим при эксплуатации отопительного оборудования (данный параметр указан в паспорте котла).
Как работает группа безопасности в системе отопления
Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.
Установка группы безопасности на отопление
Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.
Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления.
На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.
Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.
- Радиаторы отопления
- Циркуляционный насос
ВЫВОД Группа безопасности в системе отопления, является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.
Установка
Как правило, система продается в базовой комплектации со всеми необходимыми деталями и устройствами. Собрать и установить блок безопасности можно без особых усилий своими руками. Это довольно быстрый процесс. Можно не покупать готовый набор, но в этом случае каждую часть необходимо тщательно подбирать. Стоимость самодельной группы безопасности будет меньше готовой ориентировочно в 2 раза. Чтобы установить блок правильно, нужно ознакомиться с некоторыми нюансами работ.
Для самостоятельной сборки потребуется:
- аварийный клапан;
- автоматический воздухоотводчик;
- манометр;
- пара углов (один с внутренней, а второй с наружной резьбой);
- переходники;
- крестовина;
- ниппель;
- газовые ключи;
- средство для герметизации;
- лён.
Процесс сборки конструкции начинается с того, что углы соединяются с крестовиной. На этом этапе используется лён, им следует покрыть весь периметр резьбы. После этого распределяется небольшое количество герметика, углы вкручиваются гаечными ключами. Также происходит и установка трех остальных главных элементов.
Если группа безопасности для отопления приобретена или уже собрана, необходимо произвести проверку на правильность работы всех ее частей и удостовериться в отсутствии протечек. Затем можно ставить систему.
Кран также не должен располагаться перед конструкцией. Данная ошибка очень распространена. Если ее допустить, группа не сможет выполнять свое прямое предназначение.
Существует два способа монтажа группы безопасности:
- монтирование на втулку, идущую из котла;
- посредством врезания в трубопровод, который расположен на выходе теплогенератора.
К аварийному клапану стоит подключить пластиковую трубку так, чтобы другой конец был подведен к какой-либо емкости или прямо к канализации. Благодаря этому использование оборудования станет еще более безопасным. При установке также следует учесть, что предохранительный клапан и воздухоотводчик необходимо располагать в вертикальном положении. По окончании монтажа группа безопасности активируется при помощи колпачка на воздуховоде. Его нужно открыть, но не снимать совсем.
Таким образом, для грамотной установки аварийного оборудования стоит соблюдать несколько простых правил, тогда монтаж пройдет легко и без каких-либо последствий.
Назначение группы безопасности
Группа безопасности для котла формируется из нескольких отдельных приборов. Их размещают на отдельном коллекторе. Нержавеющая сталь или латунь используется для изготовления монтажного коллектора.
Для фиксации каждого прибора создаются свои посадочные места. Сам коллектор к системе отопления соединяется с помощью резьбовой муфты.
Посадочные места предназначены для монтажа:
- манометра, он контролирует давление теплоносителя в системе отопления;
- автоматического воздухоотводчика, который предназначен для удаления воздуха из теплоносителя в автоматическом режиме. Внутри присутствует поплавок, пока он находится на плаву, воздух из системы не удаляется. В случае попадания пузырька воздуха поплавок опускается, приоткрывается клапан для выхода этого пузырька наружу;
- предохранительного клапана. Его устанавливают на случай превышения заданного давления. Он откроется, и часть теплоносителя выйдет из отопительной системы.
Работает связка приборов: манометр – автоматический воздухоотводчик – предохранительный клапан, следующим образом.
- В случае возникновения нештатной ситуации, давление начинает расти.
- Часть пара попадает в воздухоотводчик, поплавок опускается вниз, выпуская пар наружу.
- Если давление продолжает нарастать, то срабатывает предохранительный клапан. Он открывается, и часть теплоносителя удаляется из системы.
Вероятность возникновения подобной ситуации специалистами оценивается, как возможная. Статистику аварий в системах индивидуального отопления регистрируют специалисты газовых служб, им доверен контроль за работой миллионов систем обогрева в многоэтажных домах и частном секторе. Статистика показывает, что подобные нештатные ситуации возникают в разгар отопительного сезона.
Поэтому представители газовой службы утверждают, что группа безопасности для отопления не всегда необходима, но по желанию домовладельца может быть установлена в любой системе для подстраховки. Вероятно, никто не желает оказаться с неработающей отопительной системой, когда за пределами жилого помещения мороз и ветер.
Газ для работы отопительных устройств применяется не везде. Доля индивидуальных котельных на твердом топливе весьма высока. Для твердотопливного котла возможны режимы, когда происходит разогрев теплоносителя до температуры свыше расчетных значений. Здесь группа безопасности твердотопливного котла окажется необходимой. Она предотвратит повреждение котлового оборудования.
Некоторые населенные пункты имеют небольшие котельные, рассчитанные на отопление и горячее водоснабжение нескольких домов. В них используется жидкое топливо. Обслуживают эти котельные сами жители. Для подобных случаев должна быть установлена группа безопасности котла отопления в любой системе для подстраховки.
Защита системы от воздуха
Теоретически в закрытую систему отопления воздух не должен поступать, но по факту он там все-таки присутствует. Скопление его наблюдается в то время, когда трубы и батареи заполняют водой. Второй причиной может быть разгерметизация стыков.
В результате появления воздушных пробок, теплоотдача системы снижается. Для борьбы с этим явлением в систему включают специальные клапаны и краны для спуска воздуха.
Если в системе не накапливается воздух, поплавок воздухоотводчика блокирует выпускной клапан. Когда в поплавковой камере накапливается воздушная пробка, поплавок прекращает держать выпускной клапан, благодаря чему воздух выходит за пределы устройства
- Подавать воду с нижней точки в верхнюю. Для этого следует проложить трубы так, чтобы вода и выделяющийся воздух двигались в одном направлении.
- Оставить в открытом положении краны для отвода воздуха и в закрытом краны для спуска воды . Таким образом, при постепенном подъеме теплоносителя, воздух будет уходить через незамкнутые воздухоотводчики.
- Закрыть воздухоотводящий кран, как только через него начнет бежать вода. Процесс плавно продолжать до полного заполнения контура теплоносителем.
- Запустить насос.
Если в отопительном контуре алюминиевые радиаторы, то на каждом воздухоотводчики нужны обязательно. Алюминий, контактируя с теплоносителем, провоцирует химическую реакцию, сопровождающуюся выделением кислорода. В частично биметаллических радиаторах проблема та же, но воздуха образуется значительно меньше.

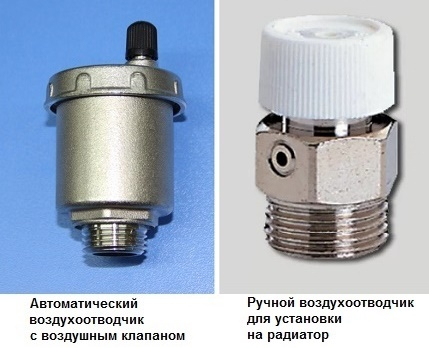

Автоматический воздухоотводчик устанавливают в верхней точке. Объясняется это требование тем, что воздушные пузырьки в жидких веществах всегда устремляются по трубе вверх, где их и собирает устройство для отвода воздуха
В радиаторах на все 100% биметаллических теплоноситель с алюминием не контактируют, но профессионалы настаивают на присутствии воздухоотвода и в этом случае. Специфическую конструкцию панельных радиаторов из стали уже в процессе производства комплектуют клапанами для спуска воздуха.
На старых чугунных радиаторах воздух удаляют при помощи шарового крана, другие приспособления здесь малоэффективны.
В корпусе этого прибора имеется полипропиленовый поплавок, соединенный через коромысло с золотником. По мере заполнения поплавковой камеры воздухом, поплавок опускается, а достигнув нижнего положения открывает клапан, через который воздух уходит.
В освобожденный от газа объем, поступает вода, поплавок устремляется вверх и закрывает золотник. Чтобы внутрь последнего не попадал мусор, его накрывают защитным колпачком.
Корпус как ручного, так и автоматического воздухоотводчика изготовлен из качественного материала, не поддающегося коррозии. Чтобы удалить воздушную пробку конус поворачивают против часового хода, выпускают воздух до тех пор, пока не прекратится шипение
Есть модификации, где этот процесс проходит по-другому, но принцип тот же: поплавок в нижнем положении — происходит выпуск газа; поплавок поднят — клапан закрыт, воздух накапливается. Цикл повторяется автоматически и присутствия человека не требует.
Что такое группа безопасности для отопления?
Блок безопасности — это несколько приборов контроля в общем корпусе
Несколько приборов, объединенных на одном корпусе, называют блоком безопасности. Сам корпус обычно изготавливают из оцинкованной стали. А приборы имеют латунную основу и крепятся с помощью фитингов. Хотя теоретически, при изготовлении и установке группы безопасности для отопления своими руками, крепления могут быть изготовлены из любого подходящего материала
Важно только, чтобы он выдерживал рабочую температуру и давление внутри отопительной системы
Данный прибор предназначен для контроля за давлением внутри отопительного контура. Иногда манометр совмещен с термометром и имеет две шкалы – давления и температурную. Если поставляется в комплекте с котлом, то однозначно совместим с ним
Если же приобретается дополнительно, для монтажа группы безопасности в систему отопления, то нужно обратить внимание на соответствие его шкалы параметрам котла. Бытовые котлы рассчитаны обычно на рабочее давление в 1,5 – 2 атмосферы
Соответственно не стоит приобретать манометр со шкалой до 50 атм. Хотя бы просто потому, что деления будут очень мелкими, и вы просто не увидите небольшой перепад давления, который, тем не менее, может оказаться критичным для работы.
Воздухоотводчик
Устанавливается в отопительные системы для сброса скопившегося воздуха и предотвращения образования воздушных пробок. Даже если на каждом из радиаторов есть краны Маевского, целесообразно установить автоматический воздухоотводчик в группу безопасности для котла отопления. Во-первых, это поможет избавиться от завоздушивания контура, если пузырьки воздуха скопились не в радиаторах, а в других точках трубопровода. А во-вторых, в отличие от кранов Маевского, с его помощью отвод воздуха осуществляется без участия человека, автоматически, и сразу из всей системы.
Предохранительный мембранный клапан
Предохранительный клапан поможет сбросить давление при необходимости
Предназначен для сброса излишков теплоносителя, например, в случае его закипания. Особенно актуален при установке группы безопасности в закрытую систему отопления. Выполняет очень важную функцию, так как помогает избежать аварийных разрушений и поломки оборудования
Ведь в результате превышения предельно допустимого рабочего давления внутри системы может произойти разрыв труб, разгерметизация, а также выход из строя самого важного звена – отопительного котла. Суммы, которые придется затратить на ремонт и восстановление системы, и цена предохранительного клапана несопоставимы
Поэтому вопрос, устанавливать ли мембранный клапан в группу безопасности для отопления обычно даже не обсуждается. Однозначно – да.
