Провод для домофона: двухжильный, подключение в подъезде через щиток

Домофон с электромеханическим замком

На сегодняшний день в видеодомофонном наблюдении применяются электромагнитные и электромеханические замки. Какой замок для домофона выбрать?

В данном случае всё зависит от требований и желаний человека, который хочет подключить видеодомофон с электрозамком.

Принцип действия замков:

1. Электромеханический – базируется на механическом закрывании двери. По сути, изделие представляет собой простой механический замок, но дополненный электроприводом для дистанционного открывания двери;

2. Электромагнитный – основан на силе электромагнита, который удерживает дверь от открытия.

Схемы подключения домофона с замком могут различаться. Рассмотрим наиболее простые, которые используются чаще всего.

Подключение электромеханического замка к видеодомофону

Данный замок управляется кратковременным импульсом, который подаётся контроллёром или источником питания. Есть несколько схем построения системы с электромеханическим замком.

Прежде всего, нужно определиться, как будут пользователи входить в помещение. Вариантов здесь два:

1. По звонку в видеодомофон, с помощью бесконтактной карты или магнитного ключа. Для этого варианта оптимальной будет схема «видеодомофон с электромагнитным замком»;

2. По звонку в домофон – лучший вариант «видеодомофон и электромеханический замок».

Самый простой способ подключения электромеханического замка:

Домофон подключается штатным образом;
Для подключения замка применяется провод, отходящий от вызывной панели;
В помещении производится установка блока питания и выполняется монтаж монитора домофона;
От домофона прокладывается кабель к видеопанели, а от блока питания – к замку;
Одна жила питания замка размыкается управляющим контактом панели, вторая остаётся нетронутой.

Данный вариант подключения электромагнитного замка позволит открывать дверь с помощью карты доступа или магнитного ключа. Потребуется установка контроллёра – специального устройства, хранящего в своей памяти коды ключей и карточек. Также этот прибор управляет работой замка.

Контроллер рекомендуется устанавливать около входной двери. Подключение управляющего контакта производится к контакту «кнопка выхода». Таким образом, контроллёр реагирует на кратковременное замыкание реле вызывной панели и обеспечивает открытие замка.

Виды замков

В схеме подключения такой системы безопасности используется замок. Механический не применяется, поскольку устройство отключает замок идентификатором либо удаленно. Есть 2 варианта.

Электромеханический

Эта модель состоит из замка и электрической схемы. Запор открывают с помощью электрического тока и стандартным ключом. Часто используется в коттеджах. Простые в установке и недорогие. Есть 2 типа таких замков.

Врезной

Его устанавливают в дверное полотно и открывают импульсом/ключом. Нет кнопок открытия. Отличается высокой водоустойчивостью.

Накладной

Его устанавливают с внутренней части калитки/двери. Комплектация включает в себя ответную часть и личинку с ключами. На замке присутствует кнопка, с помощью которой можно открыть дверь.

Электрический ток для электромеханического замка нужен только, когда необходимо открыть дверь с контроллера/домофона. При отсутствии тока дверь запирают кнопкой/ключами. При отключении тока происходит автоматическое запирание створки.

Электромагнитный

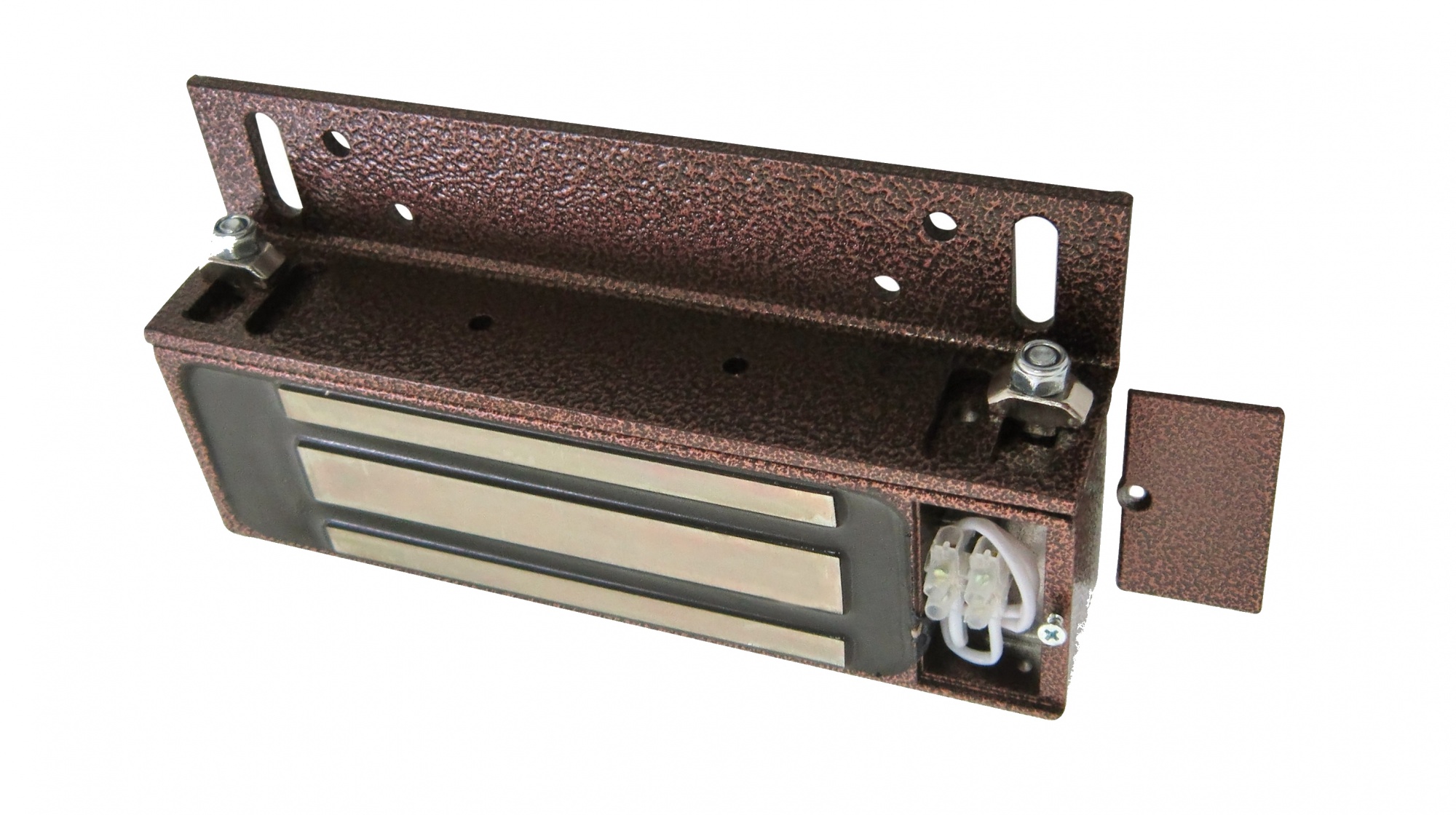

Это магнит, притягивающий створку, не позволяя ей открыться. Он подходит для тяжелых створок. Для замка применяют магниты с усилием удержания от 500 кг. Такой прибор не открыть отмычкой. Нет ключа и личинки. Он работает только при наличии тока. Если его нет, то магнит не может удержать створку. Дверь остается открытой. Специалисты советуют использовать электромагнитный замок вместе с электромеханическим, так как второй будет блокировать дверь при отсутствии электричества.

Конструкция абонентской трубки

Абонентское квартирное устройство состоит из двух частей. Это телефонная трубка и панель, которая обычно крепится на стену рядом с входной дверью. Трубку можно установить в любом месте, только потребуется прокладывать провод по квартире. Внутри телефонной трубки находятся микрофон, динамик и небольшая плата с дискретными элементами. На панели установлен рычаг снятия трубки, а на самой трубке имеется кнопка открывания двери.

Кнопка электронного замка может быть расположена и на настенной панели. В современных моделях рычаг заменён герконом, а на самой трубке имеется небольшой магнит. На некоторых моделях может быть установлен переключатель включения трубки. С обратной стороны панели находятся два винта помеченные «+» и «–». К ним подключается двухпроводная линия.

Подключать провода к трубке домофона следует с соблюдением полярности, иначе домофонной системой пользоваться будет нельзя – она работать не будет.

Все подъездные домофоны, устанавливаемые в подъездах многоквартирных домов, делятся на две группы:
координатные;
цифровые.

Исходя из типов домофонов, небольшие отличия имеют и квартирные трубки. В координатных домофонах за номер квартиры отвечает коммутатор, установленный в подъезде, а в цифровых устройствах, специальная микросхема, которая находится на плате внутри телефонной трубки.

Как установить домофон

5Установка уличной панели вызова

1. На выбранной стене или на столбе определите место расположения уличной панели вызова. Она должна находиться на высоте 1,60 м от земли.

Для накладных моделей (А): отметьте места расположения крепежных шурупов, просверлите отверстия и вставьте в них дюбели.

Для встраиваемых моделей (В): прочертите линии для штрабы и отметьте расположение встраиваемой коробки устройства.

2. Прорежьте штрабу с помощью зубила, учитывая толщину гофрированной трубы и встраиваемой коробки (для встраиваемой модели).

3. Установите встраиваемую коробку в углубление и зафиксируйте ее с помощью цемента.

4. Поместите гофрированную трубу в штрабу и прижмите ее с помощью гвоздей.

5. Зашпаклюйте штрабу цементом, предварительно смочив ее водой и извлекая гвозди по мере продвижения работы.

6. Удалите излишки смеси и дайте цементу высохнуть.

7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6). 8. Зафиксируйте уличную панель вызова на встроенной коробке.

Установка внутреннего переговорного устройства

1. Определите на стене место расположения внутреннего переговорного устройства. Оно должно находиться на высоте 1,50 м от пола.

2. Определите на стене место расположения гофрированных труб для прокладки проводов от уличной панели вызова до внутреннего переговорного устройства и до трансформатора.

3. Прорежьте штрабу с помощью зубила, учитывая толщину гофрированной трубы.

4. Поместите гофрированную трубу в штрабу и зашпаклюйте ее гипсом или цементом. 5. Отметьте места расположения шурупов для крепления переговорного устройства или его подставки, просверлите отверстия и вставьте в них дюбели.

6. Привинтите к стене подставку переговорного устройства.

7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).

8. Установите на место внутреннее переговорное устройство, подвесив его на крепежные скобки на подставке. Зафиксируйте переговорное устройство с помощью предназначенного для этого винта.

Установка трансформатора (при необходимости) Закрепите трансформатор в защищенном месте (например, на распределительном щитке).

1. Подключите трансформатор к переговорному устройству в соответствии со схемой (см. часть 6).

2. Подключите трансформатор к электросети, защищенной предохранителем (см. совет «Как сделать электропроводку, не подвергая себя опасности»)

Это важно Перед подключением трансформатора отключите электричество

Советы для установки видео-домофона • Не устанавливайте видеокамеру в местах, ярко освещенных солнцем, или напротив яркого источника освещения. • Не устанавливайте внутреннее переговорное устройство в помещении с повышенной температурой (более 40°С), а также во влажном или незащищенном от дождя месте. • Постарайтесь защитить внутреннее переговорное устройство и видеокамеру от сильных вибраций и ударов.

Домофон Визит – подробная схема подключения

В инструкции по эксплуатации домофона «Визит» обязательно указываются меры предосторожности. Необходимо помнить, что напряжение в устройстве не превышает 18 В

Категорически запрещается производить обслуживание и ремонт оборудования при включенном питании.

Ремонтные работы или текущее техническое обслуживание обязательно должна производить специализированная сервисная организация. Также в инструкции описывается порядок установки. Перед выполнением монтажных работ нужно обязательно изучить его, а также схему соединения блоков домофонного оборудования.

Инструкция содержит графическое изображение процесса установки устройства. Не допускается прямое попадание снега или дождя на внешний блок вызова. Запрещено использовать электромагнитные замки с сопротивлением ниже 10 Ом и выше 20 Ом.

Инструкция по эксплуатации обязательно включает описание технических параметров домофонного устройства:
напряжение блока питания;
мощность потребления;
размеры вызывного блока (габариты);
массу блока;
условия эксплуатации (минимальную и максимальную температуру воздуха, относительную влажность).

Если устанавливается видеодомофон, то обязательно указываются параметры камеры.

Главные условия кабеля для домофона

В зависимости от места, где будет располагаться видеодомофон, может возникнуть проблема в прокладке проводов внутри зданий и снаружи. Поэтому есть особые правила, касающиеся толщины проводов.

Классическая панель домофона

В основном применяется медная проволока, размер которой может быть разным в зависимости от вида. В более дешевых вариантах жилы бывают стальные. Но тогда для проволоки нужна дополнительная изоляция. Такие жилы используются:

в коаксиальном проводе, который применяется для подключения элементов аналоговой видеосистемы;
в витой паре (провод из скрученных жил), которая используется для подключения цифрового оборудования.

Обратите внимание! В основном домофоны и видеокамеры подключают в помещениях для повышения безопасности, поэтому использовать изделия со стальными жилами не желательно. Они менее безопасны и могут при возникновении пожара допустить распространение огня

Схема подсоединения

Если домофон будет находиться внутри квартиры/дома, то для него нет особенных правил по установке. В домашних условиях на проводку не влияет погода или влажность. Для прокладки на открытом воздухе желательно применять провода с изоляцией из ПВХ материалов. Они не позволяют влаге попадать внутрь провода.

Ценовая категория

Ценовая политика проводов зависит от нескольких факторов.

сколько жил под основной изоляцией;
насколько защищена проводка от внешних воздействий;
длина провода;
компания-производитель, страна выпуска.

Обратите внимание! Всё это является ключевыми моментами при покупке кабеля. Но в целом всё сводится к тому, что чем больше материала уходит на создание товара, тем дороже он стоит

Схема подключения для частного дома

Выбор качественного кабеля — достаточно тяжелая процедура, и человеку без опыта будет сложно ее провести. Поэтому рекомендуется проконсультироваться с продавцом и отказаться от китайских подделок, которые могут спровоцировать КЗ и пожары.

Вам это будет интересно Определение сечения провода

Кабели для СКУД: какой выбрать?

Подключаем считыватели

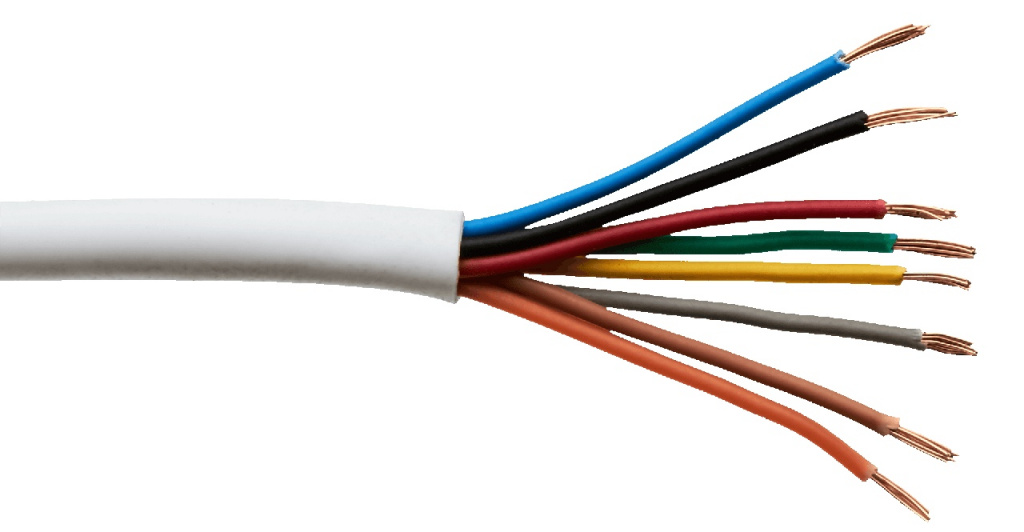

Для подключения считывателей по интерфейсу Parsec, рекомендуем использовать неэкранированный многожильный сигнальный кабель с минимальным сечением каждого провода 0,22 мм².

При использовании такого кабеля считыватель может быть удален от контроллера на расстояние до 50 метров. Рекомендуемый стандарт — 6×0,22-8×0,22 мм².

Увеличенные до 0,32 мм² сечения общего и питающего проводов требуются в следующих случаях:

удаление считывателя от контроллера более чем на 50 метров (до максимальных 100 метров);
питание по 3-м проводам двух считывателей;
использование считывателей с повышенным током потребления (PR-P05).

При подключении считывателей серии PNR к интерфейсу NI-TW кабелем с сечением одного провода 0,22 кв. мм (с питанием по двойному проводу) надежная работа считывателей осуществляется на удалении:

70 метров для интерфейса Wiegand;
40 метров для интерфейса Touch Memory.

Контроллеры

Для организации шины RS-485 используйте неэкранированный витой кабель сечением каждого провода не менее 0,22 мм² (UTP cat 3 или выше).

Максимальная протяженность одной линии при использовании данного вида кабеля — до 1200 м.

Если вы используете экранированный кабель, обязательно заземляйте экран (клемма CMN должна быть подключена к экрану кабеля). Максимальная длина кабеля экранированного кабеля будет меньше, чем при использовании неэкранированного, так как низкочастотный сигнал, проходящий по кабелю, будет гаситься экраном. Рекомендуемый стандарт кабеля — UTP cat 3 или выше.

Если вы подключаете контроллер по Ethernet, помните, что максимальная длина сегмента — до 100 м, протокол физического обмена 10-BASE-T (NC-32K-IP) или 100-BASE-T (NC-100K-IP, NC-8000, NC-8000D). Рекомендуем UTP cat 5e.

Интерфейсы

При использовании в системе USB-интерфейсов (NI-A01) и преобразователей протокола необходимо настроить параметры энергосбережения в Windows таким образом, чтобы USB-порты не отключались самостоятельно для экономии энергии.

При подключении устройств через USB избегайте также пассивных разветвителей USB (без дополнительного питания), они могут вызывать потерю связи с устройством. Кабель USB 1.1 работать не будет. Используйте USB 2.0.

Если вы используете устройства, подключаемые по стандарту RS-232, помните, что максимальная длина кабеля в этом случае — 15 м.

Если подключаете по Ethernet, обратите внимание на UTP cat 5e. Максимальная длина сегмента в этом случае уже до 100 метров

Протокол физического обмена — 100-BASE-T (CNC-12-IP, CNC-14-IP).

Питание замков

Для подключения электромагнитных замков без управления и электромагнитных защелок рекомендуем использовать многожильный сетевой кабель сечением от 0,5 до 1,5 мм². Рекомендуемый стандарт — 2×0,5-2×1,5 мм².

А вот для подключения электромагнитных замков с управлением, для питания обмотки замка рекомендуем использовать многожильный сетевой кабель сечением от 0,5 до 1,5 мм², а для управления схемой замка — параллельный сигнальный кабель UTP cat 3 или выше.

Питание контроллеров

Для питания контроллеров сетевым напряжением 220 В, используйте стандартный многожильный сетевой кабель с заземлением. Например 3×1,5 мм².

Для питания контроллеров, крепящихся на DIN-рейку, отлично подойдет многожильный сетевой кабель сечением от 0,5 до 1,5 мм² (2×0,5-2×1,5 мм²).

Питание датчиков

А вот для подключения различных датчиков используйте параллельный сигнальный кабель от 4×0,22 до 8×0,22 мм², который часто применяется в системах охранной сигнализации.

Выбор устройства и монтаж панели

снабжена также видеокамерой. Абсолютно все модели отечественного производства обладают повышенной устойчивостью к внешним воздействиям агрессивного характера.

На фото изображен один из видов вызывной панели видеодомофона

Один из первых подготовительных шагов – прокладывание коммуникаций. Сначала выполняется расчет необходимого сечения провода, затем протягивание кабелей (расстояние от электропровода не должно быть меньше 50 см), настройка модулей, и только после этого – установка вызывной панели.

Монтаж панели домофона следует выполнять, руководствуясь правилами. Расположить ее лучше всего на высоте около 150 см от земли. Прежде чем монтировать устройство на неподвижную дверную створку, лутку или стену, необходимо обязательно проверить его работу.

Как правильно подключать устройство?

Как установка, так и подключение вызывной панели не требует от вас глубоких познаний в области электроники. Но прежде чем приступить к монтажу, следует внимательно ознакомиться с положениями, которые предоставляет нам инструкция. Любой просчет или некорректное подсоединение может вывести из строя не только конкретное устройство, а всю систему целиком.

В зависимости от комплектации оборудования существует всего три варианта подключения панели к домофону.

Наиболее простая схема подключения – когда щиток прямо соединяется с монитором при помощи контактного провода без каких-либо вспомогательных элементов.

Самый простой вариант подключения панели к домофону

Второй вариант – вызывная панель подключается к монитору, электромеханическому замку, блоку питания.

Второй вариант подключения панели

Наиболее сложная схема подключения щитка – это учитывающая связь с монитором, электромеханическим замком, блоком питания, контроллером с вмонтированным считывателем. В этом варианте панель соединяется с монитором и контроллером посредством двух разных проводов.

Изображение схемы подсоединения щитка

Чтобы пульт вызова, нельзя отступать от схем, предоставленных производителем.

Особенности и порядок подключения

Чтобы подключить к домофону аудиопанель, применяется 2-х проводная система связи, а для видеодомофонов используют 4-х проводную систему. Подача электропитания осуществляется непосредственно от монитора к вызывному пульту, за исключением устройств, оснащенных видеокамерой. Главное условие в подключении оборудования – четкое следование инструкции.

Порядок установки и подключения панели к системе видеодомофона:

Испытание оборудования на работоспособность (проверку нужно выполнять на бухте кабеля, присоединив с одной стороны щиток с кнопкой вызова, с другой – монитор, с учетом схемы подключения);
После прокладки кабелей устанавливаются все элементы системы (монитор, вызывной пульт и прочие);

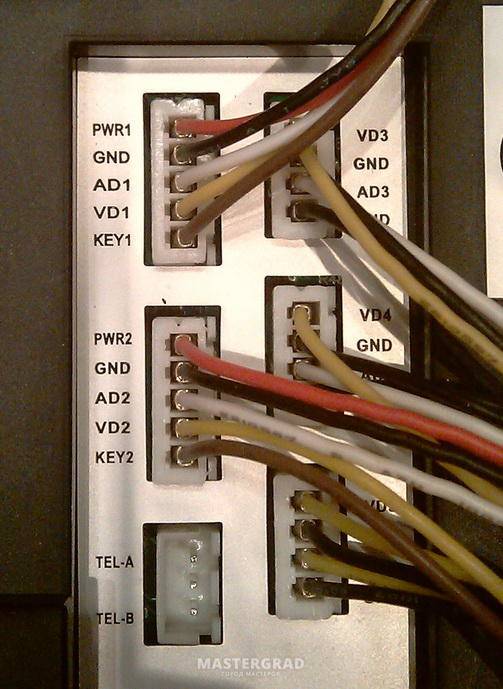

К монитору панель присоединяется по четырем каналам (общий провод – черный цвет провода, аудиоканал – желтый, видеоканал – белый, +12В – красный);
Если в комплект входит управляемый дистанционно электромагнитный замок, от вызывного щитка к нему выводится отдельный провод;
Следующий шаг – включение монитора, контроль индикатора, если есть электромеханический замок – включение в сеть блока питания;
Тестирование подключенных устройств – нажатие кнопки на щитке вызова, после чего монитор должен воспроизвести звук, а при наличии видеокамеры – изображение;
Тестирование голосовой связи.

Как самостоятельно подключить видео домофон вы сможете узнать просмотрев это видео:

На что следует обратить внимание?

Все наружные пульты вызова имеют защиту от неверного подключения проводов. Однако, нужно быть очень внимательными и, подключая щиток вызова к видеодомофону, в обязательном порядке соблюдать полярность.

Как подключить панель к монитору? Лучше, чтобы эти два устройства находились на расстоянии друг от друга в несколько метров, иначе в трубке может возникать свист и другие посторонние звуки.

Провод на оборудовании может у разных производителей иметь неодинаковое сочетание «цвет – назначение», поэтому не нужно использовать стандартизированную схему подключения, а стоит четко следовать инструкции.

Если вам не удается самостоятельно подключить вызывную панель, обратитесь за помощью к специалистам или тем, кто уже выполнял подобные подключения.

Особенности кабеля

Кабель подбирают в зависимости от типа домофона и места монтажа

Любой провод состоит из 2 элементов:

Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Определяем кабеля единиц и десятков при подключении домофона

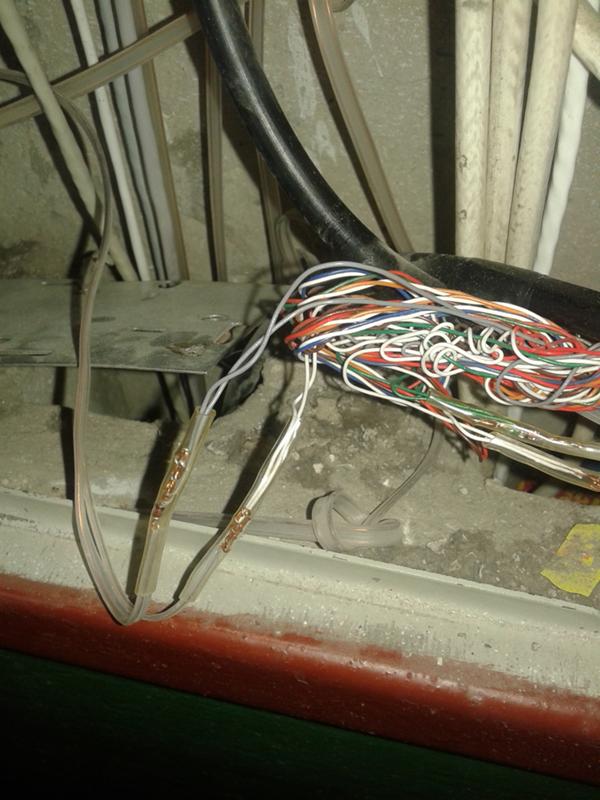

Через стояк дома проходит масса кабелей, как правило, при прокладке электропроводки они не маркированы, поэтому определить какие именно относятся к домофонной системе нужно по их внешнему виду. Для человека неискушенного в электротехнике это может оказаться довольно трудной задачей.

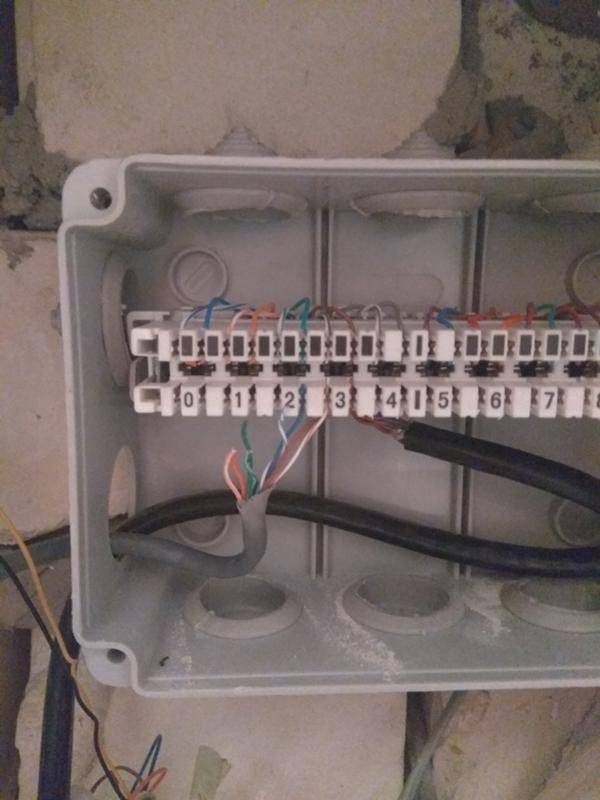

Открыв этажный щиток можно увидеть мешанину из кабелей. Обычно там присутствуют круглые коаксиальные кабеля для телевидения, они припаяны или подключены при помощи BNC –разъемов в специальные металлические коробочки. Кабеля для телефонов – плоские, двужильные, подключаются к специальному коробу с контактной шиной, к которой идет один толстый многожильный кабель. Кабеля витой пары идут сразу в квартиры пользователей и к ним обычно ничего не подсоединено. Кабеля к домофонам проложенные к квартирам, как правило, плоские и белые они соединяются в одном месте, обычно даже без коммутационной коробки. Подводятся к двум круглым белым кабелям по толщине, как телевизионные, но внутри имеют еще по 10 проводков. Это именно те кабеля, которые нужны.

Особенности кабеля Кабель подбирают в зависимости от типа домофона и места монтажа

Любой провод состоит из 2 элементов:

Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Наличие коммутаций, которые обеспечивают работу домофонной аппаратуры, ведут к выполнению определённых требований к системе монтажа и коммутирующих элементов:

Мощные источники магнитных полей, находящиеся рядом, способствуют искажению сигнала. Поэтому использование коаксиального провода в трубе, поможет избежать этого.
Шлейф сопротивления линии в 20 Ом, обеспечит нормальную работоспособность длинных линий связи.
Нельзя использовать провод с повреждённой изоляцией.
Напряжение внешнего блока и электрозамка, должно быть, 24 В.
Повышенная влажность помещения, считается предпосылкой для короткого замыкания. Размещать аппаратуру в таких условиях не рекомендуется.
Если существуют резкие перепады напряжений в сети, запрещена эксплуатация домофонов системы.
Электромагнитный замок оснащается дополнительным запитывающим проводом.

Требования к домофонному проводу

Комбинированный высокочастотный кабель

Каждый вид строительных работ имеет свои специфические и общие требования по эксплуатации. Для домофонных проводов они следующие:

Для питания внешнего блока и электронного замка величина напряжения не должна превышать 24В.
Если наблюдаются частые перепады напряжения, временно устройство рекомендуется обесточить, в противном случае возрастает вероятность короткого замыкания и возгорания.
Домофон и все вспомогательные элементы размещаются вдали от источников влаги и среды с повышенной влажностью.
Требования к изоляционному слою предъявляются только к тем проводам, которые находятся на улице. Их поверхность должна быть обмотана полиэтиленовой изоляцией.

РК-75 — Коаксиальный кабель для подключения видеодомофона с медным центральным проводником

Электромагнитное поле, исходящее от некоторых видов проводов, может искажать работу домофона, поэтому целесообразнее отдавать предпочтение модификациям, оснащенным отдельным экранированием.
Если значение сопротивления 20 Ом, прибор используется для налаживания связи на дальние расстояния.

Электромонтажники для бесперебойной работы электромагнитного замка рекомендуют подводить к нему отдельный кабель.

Длина провода напрямую зависит от удаленности расположения панели вызова. Если расстояние не более 15 метров, используют любые виды кабелей; если интервал значительно больше, специалисты рекомендуют рассмотреть следующие модели:

Кабель для видеодомофона уличный и для внутренней прокладки: технические особенности

Существует определенный регламент, регулирующий параметры проводов системы контроля доступа. Уличный кабель для видеодомофона или изделие для монтажа внутри помещения практически ничем не отличаются, кроме вида внешней защиты. То есть, при прокладке снаружи здания будут более высокие требования к защите от влаги, перепадов температуры и механического воздействия.

Кабель видеодомофона для улицы стоит выбирать с экранированной жилой. Дополнительная оплетка необходима, чтобы качество визуального сигнала будет высоким и без помех

Также важно учитывать расстояние между камерой или вызывной панели и видеодомофоном. Например, при дистанции до 30 метров можно использовать «интернет кабель», например UTP-5E для подключения видеодомофона, а свыше – КВК

На пропускную способность сигнала оказывает влияние и сечение жилы. Чем оно больше, чем выше качество передачи данных. В зависимости от протяженности линии приобретают кабель для домофона с камерой и замком со следующими характеристиками:

при расстоянии до панели вызова до 15 метров подходят практически любые провода, например, UTP;
кабель КВК обеспечивает качественный сигнал на расстоянии до 50 метров;
кабели RG-6 подходят для подключения камер на растоянии до 100 метров, но стабильность работы при этом не гарантирована.

Чтобы охранная система с домофонов работала стабильно, монтаж коммуникаций должен проводиться максимально аккуратно. Перегибы проводов приводят к потерям сигнала или поломкам.

Описание моделей

Существует большое разнообразие кабелей и каждый из них используется для определенных целей.

Марка кабеля	Описание
ШВЭП и ШВЭВ	Специально разработаны для подключения видеодомофонов. Подтверждением этому служит наличие одной жилы с экранирующей оплеткой. Их применяют для подключения системы на дальние расстояния без искажения качества изображения и звука.
КСПВ	Модель универсальна. Используется для подключения как аудио-, так и видеодомофона, но на небольшие расстояния. Также КСПВ распространен для подключения системы в многоквартирных домах. К основным недостаткам модели специалисты относят неудобство установки из-за высокой жесткости.
Витая пара UTP 5е	Используется для подключения систем на небольшие расстояния (не более 10-15 метров). Для подключения дополнительно используются UTP 2 и UTP 4. К основным недостаткам относится низкая степень помехоустойчивости.
КВК-2П	Предпочтительнее использовать для дач и загородных домов, когда панель вызова расположена на улице. Чтобы камера постоянно была обеспечена напряжением, прокладывают отдельную линию. Для экономии средств лучше отдавать предпочтение комбинированным моделям. Внутри обмотки находится 2 вида токопроводящих жил. Одна из них – коаксиальная, ее сопротивление достигает 55 Ом. Экранированная жила находится в центре, параллельно ей проходят две линии, предназначенные для питания.

Как подключается домофон

В комплекте с домофоном обычно идут все комплектующие элементы:

Внешний блок.
Электромагнитный замок.
Кнопка выхода из подъезда.

Комплектующие

Тип монтажа домофонной системы может быть двух способов. Обычно используют координатную схему подключения. Также существует и цифровая система подключения. Рассмотрим подробнее каждые из схем.

Координатная схема подсоединения

Данная схема реализуется следующим образом. К монтированному внешнему блоку домофонной системы подключается коммутатор, куда далее подсоединяются все трубки с квартир. Из-за параллельных соединений они не зависят друг от друга, но получается слишком много проводов (используются двужильные провода).

На внешнем блоке посетитель набирает номер квартиры. Сигнал идет на главный контроллер, обрабатывается и подключает для связи нужную ветку, ведущую к трубке. Данная схема наиболее распространена и популярна.

Схема аналогового подключения

Цифровая схема

Другая, более дорогостоящая и менее распространенная схема основывается на цифровом сигнале. При такой схеме устройства не подключаются к коммутатору параллельно, а кабель, подключаемый к ним, устроен, как гирлянда. При соединении нужно соблюдать полярность. Если хоть одно устройство вышло из строя или его решили заменить, не соблюдая полярность, то вся система остановится. Это вызывает определенные неудобства.

При такой схеме имеется ограничение на количество абонентов. Максимальное число равно 255. Система перемычек позволяет генерировать цифровой сигнал и подключать всегда одну нужную трубку.

Инструкция к аналоговой системе

Виды кабелей для подключения домофонов и видеодомофонов

При монтаже могут использоваться различные разновидности соединительных кабелей. Выбор напрямую зависит от того, с какой целью проводится монтаж – для передачи сигнала аудио и видео, либо для подачи напряжения электронный замок.

Коаксиальный кабель РК-75

Это коаксиальная модель кабеля, которая предназначается для подключения видеодомофонов с медным проводником. Является основным кабелем с целью передачи аналогового сигнала. Обладает несимметричной конструкцией, которая включает в себя:

внешнюю изоляцию;
изолирующий слой;
центральный проводник;
экранирующую оплетку.

В центральной части, где происходит трансляция сигнала, производится с применением проволоки из меди, может иметь несколько жил или одну жилу. Полимерный слой для изоляции надежно оберегает кабель от различных пагубных внешних факторов. Может применяться вспененный полиэтилен или полипропилен. С целью установки обычно используются кабели для домофонов с защитой из вспененного полиэтилена, т.к. он позволяют создавать изгиб в небольшом радиусе.

Алюминиевая фольга и проволока с особым плетением – экранирующая оплетка, которая выступает в качестве экрана. подключается к заземлению, либо будет работать в обратной последовательности, притягивая помехи. Коаксиальный кабель может быть различных размеров и отличается по следующим характеристикам:

сопротивление волнам;
полоса передаваемой частоты;
коэффициент затухания.

Коаксиальный кабель РК-75 станет прекрасным выбором для подключения аналоговых систем домофона. Также может использоваться импортный аналог – RG-59.

Комбинированный кабель

В случае, когда видеодомофон или домофон устанавливаются в загородном доме, то вызывная панель обычно устанавливается на улице на воротах. Следовательно, нужно обеспечить отдельную линию, которая будет питать напряжением. С целью удобства монтажа и минимизации затрат на кабелях, используют комбинированные модели кабеля. Состоит подобный кабель из коаксиального кабеля на 75 Ом и двухпроводной линии, обеспечивающей питание. Электрические параметры подобных кабелей определяются по параметрам стандартных коаксиальных кабелей.

При выборе нужно учитывать, что комбинированный кабель с пометкой «В» изготовлен из поливинилхлорида, поэтому используется обычно внутри помещений, а кабель с пометкой «П» используется на улице, без проблем выдерживая различные внешние факторы. Можно использовать при монтаже специальный пластиковый или металлический рукав, повышающий уровень безопасности.

«Витая пара»

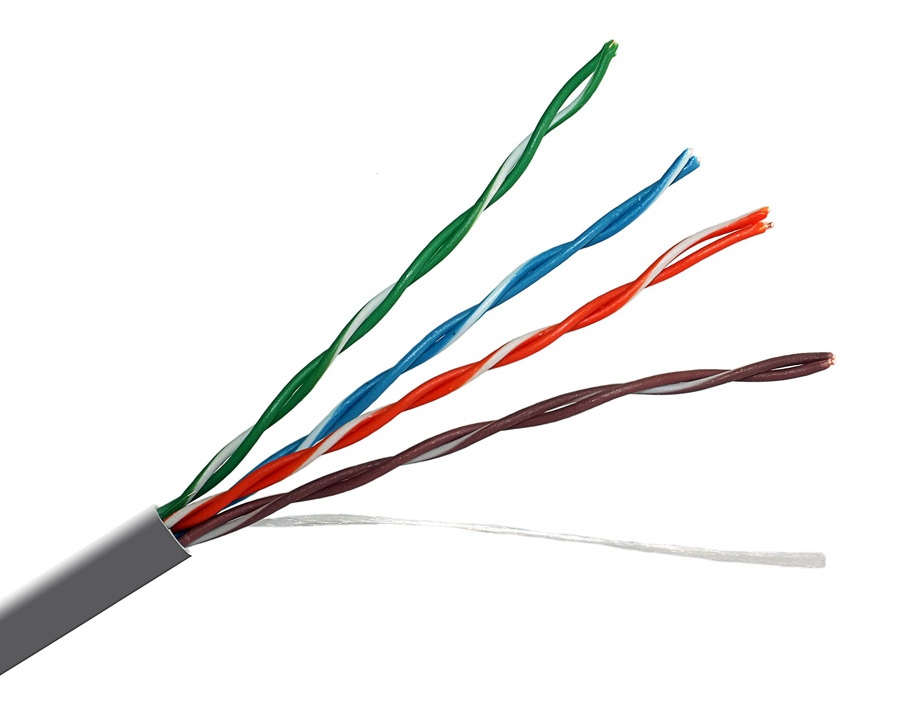

Прекрасный выбор для цифровых систем домофона. Состоит подобный кабель из нескольких линий, которые представляют собой два одножильных провода, которые скручены между собой с определенным шагом. Намного реже используется кабель с проводниками на несколько жил. Число подобных пар в кабеле обычно кратно двум и могут быть разными. Представлены кабели «витая пара» в широком ассортименте: UTP, FTP, STP, SFTP, которые имеют различные характеристики и подходят для различных систем. Разница заключается в том, что каждый из кабелей имеет разный уровень защиты от помех и внешних факторов.

Категория кабеля «витая пара» показывает, какая скорость передачи данных. Стандартной скорость составляет 100 мегабит за секунду. По такому кабелю цифровые сигналы могут передавать на расстояние до 500 метров. Изготовлены кабели «витая пара» для монтажа домофона и видеодомофона изготовлена из различных материалов: полипропилен, поливинилхлорид, полиэтилен. Стоит учитывать, что кабели с полиэтиленовой и полипропиленовой изоляцией используются при проведении наружных работ, а ПВХ оболочка – внутреннее использование.

Кабель «витая пара» станет прекрасным выбором для подключения современных цифровых систем домофонов и видеодомофонов, обеспечивая высокое качество картинки без помех.

ШВЭП

При подключении вызывной панели снаружи помещения часто используются кабели ШВЭП, которые применяются для подачи питания, передачи сигнала видео и управления электронным замком. Состоит из ряда многожильных проводов, которые расположены в экранирующей оплетке. Внутри кабеля находится проводники единого диаметра, которые состоят из 4 многожильных проводов. Используется для монтажа снаружи, допуская передачу сигнала видео до 60 метров.

Какой провод нужен для установки аудио- или видеодомофона
