Подрезка ворот
Этот способ является самым простым и самым нежелательным. Реализовать его можно только в том случае, если общая высота ворот довольно большая и не планируется покупка габаритного автомобиля. Применяется способ подрезки ворот только тогда, когда необходимо понять уровень порога, чтобы вода не попадала внутрь. Для работы потребуется болгарка. Первым делом необходимо отделить листовой металл от рамы створок в нижней части. Нижняя перекладина полностью вырезается, но она понадобится позже. После этого необходимо определить, на какую высоту будет осуществлена подрезка ворот.
Чоклайном или нитью с краской отбивается линия, по которой требуется осуществить рез. Болгаркой срезается нижняя часть листового материала ворот по отмеченной линии. Это в принципе можно сделать на весу, но лучшим вариантом будет полный демонтаж створок и выполнение реза в горизонтальном положении. В этом случае меньше вероятность закусывания полотна и получения травм. После обрезки каждой створки, необходимо приварить нижнюю распорку на свое место. Далее ворота монтируются на свое место и выполняется заливка порога. Видео о трех вариантах подъема ворот есть ниже.
Варианты наполнения полотна
Отличаются гибкостью и простотой монтажа. Изготавливаются из высокопрочной стали с последующим окрашиванием.
Конструкция имеет ряд вогнутых борозд, которые играют как эстетическую, так и практическую роль.
Подъемные ворота с дверью с таким наполнением имеют небольшое количество борозд, которые служат для плавного изгиба конструкции при открытии и закрытии.
Количество изгибов минимально, полотно получается однородным – такие гаражные системы выглядят, как будто выполнены из цельной металлической панели.
Наполнение полностью соответствует своему названию, имея ребристую, фактурную поверхность.
Особенности размеров рулонных ворот
При выборе рулонного варианта следует учитывать особенности модели: блоку в который будет скручиваться полотно требуется пространство. Нужно заранее измерить высоту рулона и добавить этот показатель к проему или притолоке, в зависимости от места расположения блока.
У каждого производителя модели собственные стандарты.
Рассмотрим показатели на примере популярных компаний:
- «Alutech» (Алютех) – Беларусь;
- «Doorhan» (Дорхан) – Россия.
Российские варианты предназначены для гаражей с шириной боковых простенок в 12 см и притолокой около 10 см.
Их стандартные показатели:
- минимальная высота – 1,8 метра, максимальная – 2,7 метра;
- минимальная ширина – 2 метра, а максимальная – 3 метра.
У «Алютеха» существует 2 варианта: «Standard» и «Classic».
Основные стандарты белорусских подъемных гаражных ворот:
- минимальная ширина моделей – 2,8 метра, максимальная – 6 м;
- минимальная высота – 2,25 метра, максимальная – 3,08 м.
Как сделать откатные ворота с калиткой своими руками. Читайте дальше об этом.
Вас интересуют три простых варианта утепления гаражных ворот современными теплоизоляторами? Мы рады Вам помочь, читайте дальше.
Виды подъемных ворот по типу открывания
Разберем основные нюансы функционирования каждого из типов.
Поворотные
Подъемно-поворотная конструкция относится к простым механизмам. Цельная створка будет подниматься за счет работы привода (рычажно-шарнирного или системы противовесов).
Основные элементы:
- направляющие (закреплены на потолке);
- створка;
- коробка;
- рама из стали;
- двигатель.
При открытии створка поднимается практически под прямым углом, после чего сдвигается на потолок.
Плюсы изделия:
- Встроенная система блокировки дверей, которая повышает надежность и взломоустойчивость конструкции.
- Возможность теплоизоляции.
- Прочная цельная створка.
- Легкость открытия, закрытия помещения.
- Монтаж проще, в сравнении с другими моделями.
Среди минусов:
- Большой вес полотна требует установки усиленной рамы, чтобы та смогла выдерживать такую нагрузку.
- Не подлежит частичному ремонту. Поврежденную створку меняют целиком.
- Уменьшается высота потолка в гараже на 20‒25 см.
Складные (секционные)
Полотно собрано из нескольких панелей, соединенных между собой шарнирными петлями. Стандартная ширина секции ‒ от 40 до 60 см.
Открываться створка будет просто, двигаясь по направляющим профилям под потолок. За смещение отвечает механизм с пружинами растяжения.
Среди плюсов подъемно-складных ворот:
- Они подлежат частичному ремонту. Поврежденная секция заменяется без демонтажа всей конструкции.
- Экономия пространства внутри, снаружи гаража.
- Подходит к установке в проемы разных размеров.
- Дополнительный элемент теплоизоляции помещения.
- Аккуратный вид.
Минусы:
- Мастера отмечают, что секционные створки не подходят для слишком частого использования, поскольку подшипники с роликами быстро изнашиваются.
- Степень защиты от взлома ‒ средняя, ближе к слабой. Готовые ворота обойдутся дорого. Сделать их самому довольно сложно.

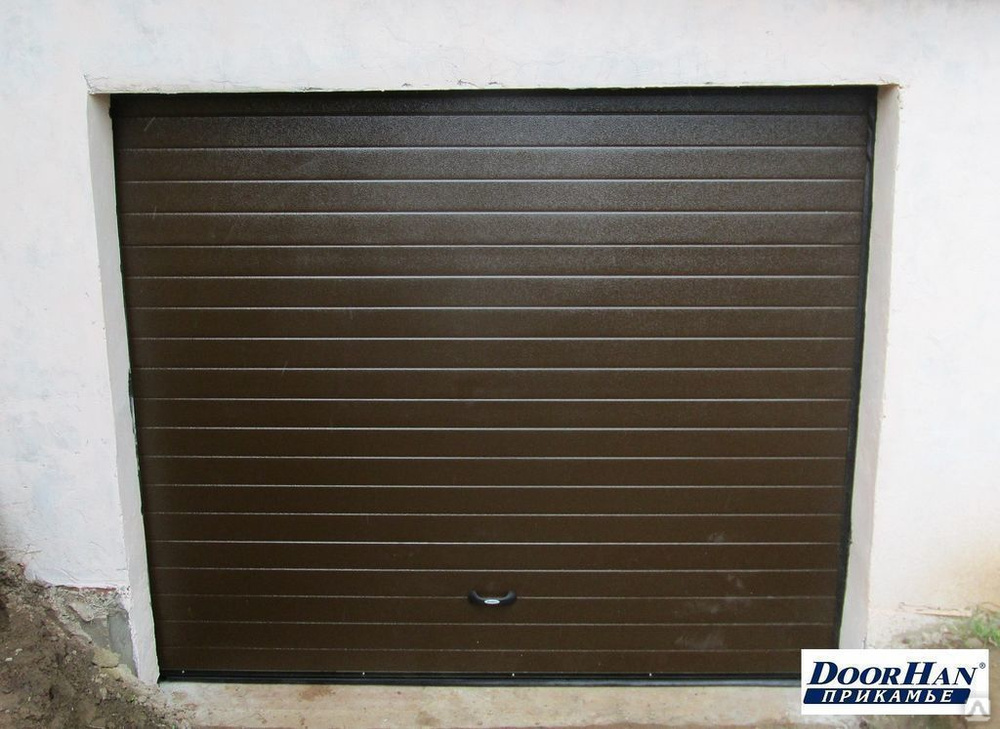

Рулонные
Дверь состоит из множества тонких планок (ламелей). Материал ‒ алюминий.
Под потолком крепится барабан, по бокам проема фиксируются направляющие профили. Планки соединены с барабаном специальным тросом. Когда барабан крутят, то полотно начинает складываться в рулон и наматываться на барабан.
Контролировать работу ворот можно вручную или подключить автоматику и делать это удаленно пультом или телефоном.
Рулонная створка компактна, весит мало, но хозяева отмечают низкую устойчивость ко взлому, механическим повреждениям, небольшой срок службы.
Замеры и размеры
Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

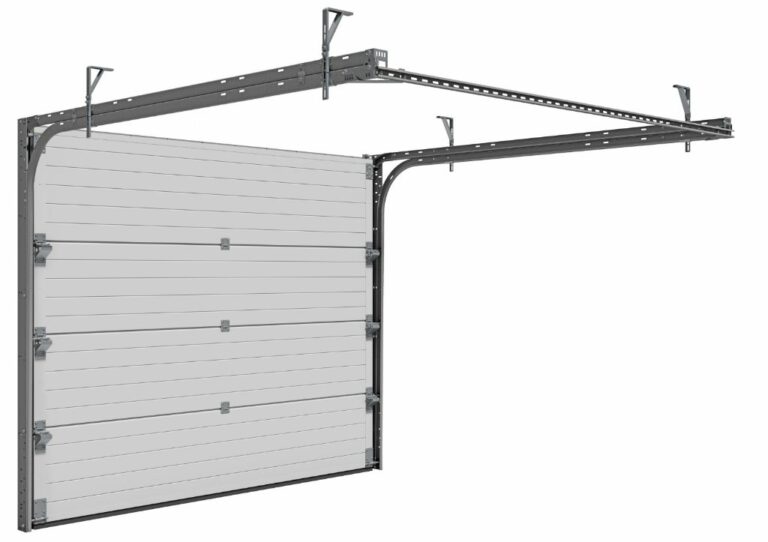

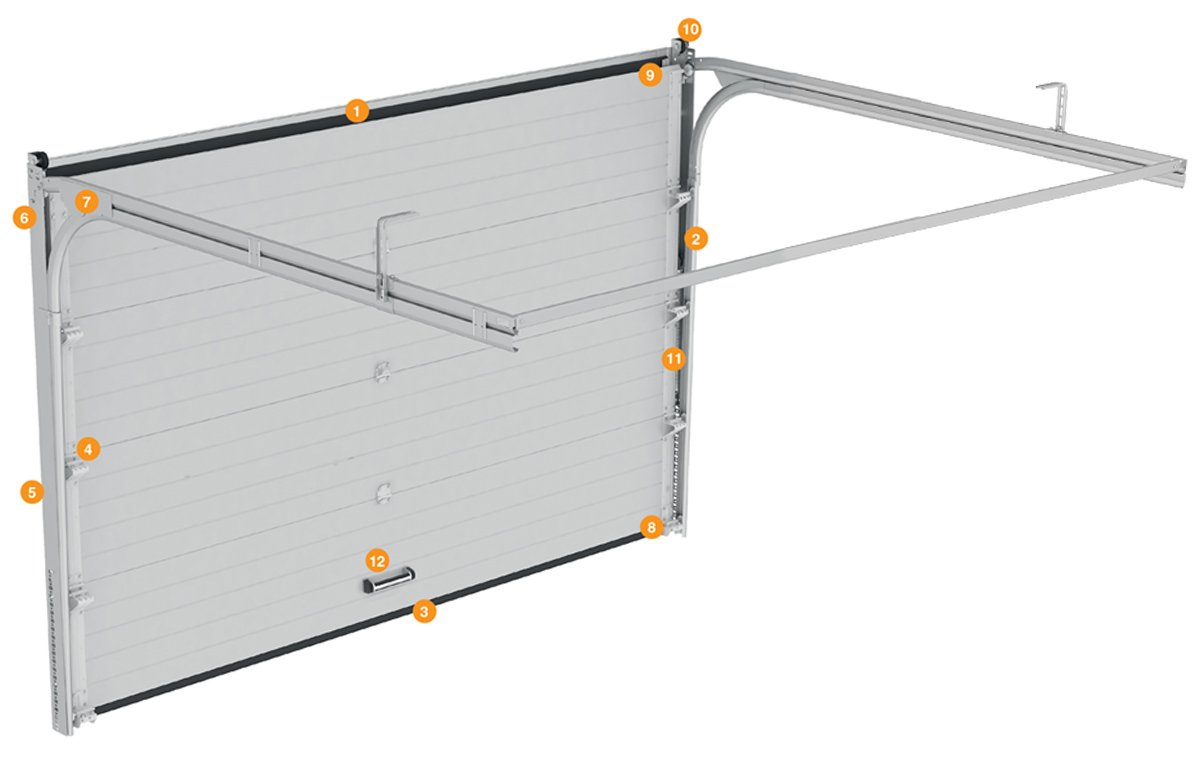

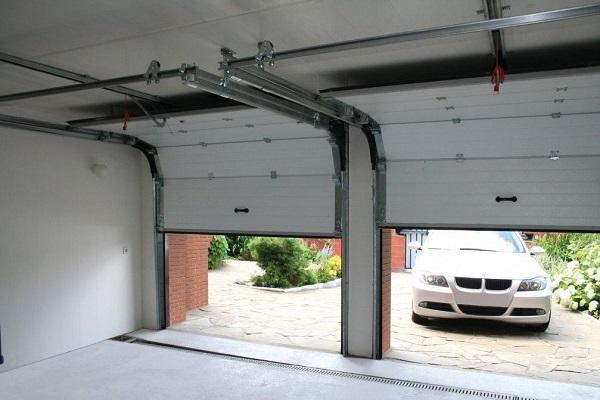

Общее устройство секционных ворот с торсионными пружинами
Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.
С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.
Что и зачем измерять
Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):
Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
- Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
- Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
- Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
высокий подъем — прибавить надо 65 мм и 850 мм.
Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины
При установке привода

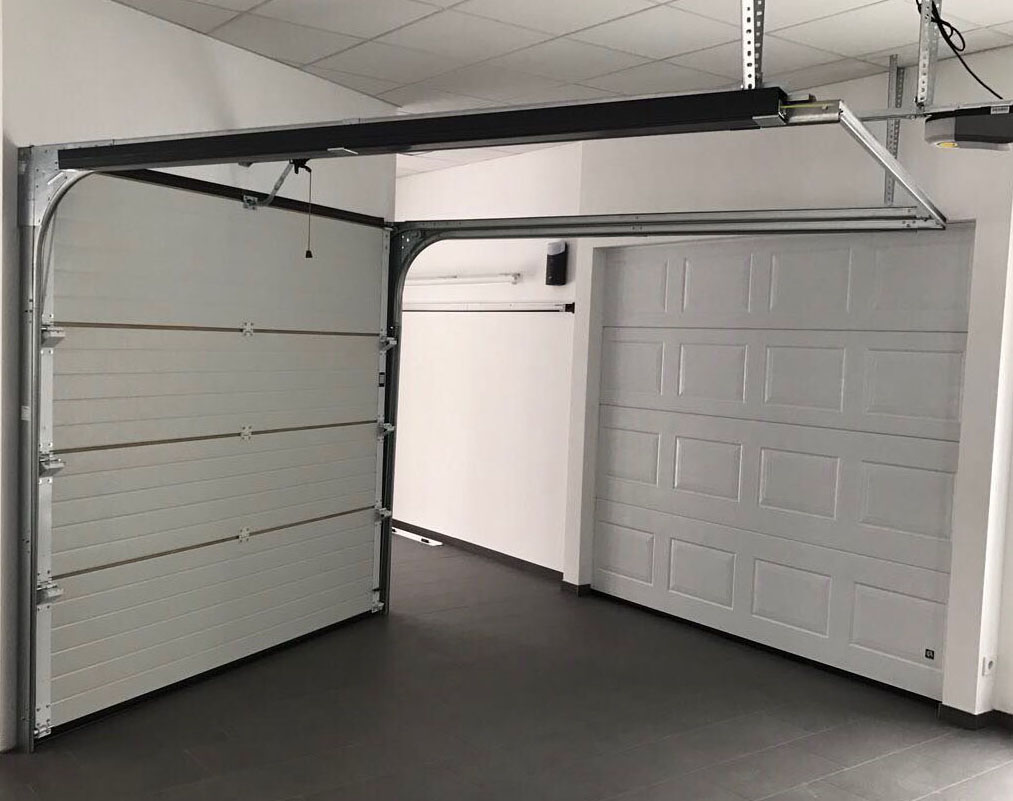

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).
Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация
Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.
Это все необходимые замеры. Как видите, все несложно
Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие
Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота
Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило
Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.
Цены на подъемные ворота с дверью
2125 | 2250 | 2375 | 2500 | 2600 | 2750 | 2875 | 3000 | |
1900 | 33015 | 33502 | 33319 | 33502 | 38253 | 38801 | 39897 | 42943 |
2000 | 33928 | 34476 | 33440 | 33258 | 38862 | 38435 | 42882 | 42882 |
2200 | 35755 | 34476 | 33258 | 33380 | 37522 | 39410 | 43796 | 42456 |
2300 | 36547 | 38923 | 33867 | 34050 | 41846 | 39897 | 44953 | 43308 |
2400 | 37949 | 40141 | 40750 | 35938 | 44831 | 40750 | 46659 | 44283 |
2500 | 39349 | 41360 | 42638 | 35878 | 46171 | 42456 | 50252 | 45867 |
2700 | 43430 | 42943 | 44222 | 45257 | 50801 | 51410 | 53602 | 55247 |
2800 | 44222 | 44709 | 46415 | 42638 | 52202 | 44100 | 55308 | 59572 |
Стоят подъемные ворота с дверью несколько дороже обычных групп, это обусловлено конструктивной сложностью исполнения. При этом цена изделий определяется их конфигурацией, материалом изготовления и рассчитывается индивидуально.
Необходимые материалы и инструменты
Механизмы подъема
Особенности размеров рулонных ворот
При выборе рулонного варианта следует учитывать особенности модели: блоку в который будет скручиваться полотно требуется пространство. Нужно заранее измерить высоту рулона и добавить этот показатель к проему или притолоке, в зависимости от места расположения блока.
У каждого производителя модели собственные стандарты.
Рассмотрим показатели на примере популярных компаний:
- «Alutech» (Алютех) – Беларусь;
- «Doorhan» (Дорхан) – Россия.
Российские варианты предназначены для гаражей с шириной боковых простенок в 12 см и притолокой около 10 см.
Их стандартные показатели:
- минимальная высота – 1,8 метра, максимальная – 2,7 метра;
- минимальная ширина – 2 метра, а максимальная – 3 метра.
У «Алютеха» существует 2 варианта: «Standard» и «Classic».
Основные стандарты белорусских подъемных гаражных ворот:
- минимальная ширина моделей – 2,8 метра, максимальная – 6 м;
- минимальная высота – 2,25 метра, максимальная – 3,08 м.
Как сделать откатные ворота с калиткой своими руками. Читайте дальше об этом.
Вас интересуют три простых варианта утепления гаражных ворот современными теплоизоляторами? Мы рады Вам помочь, читайте дальше.
Какие вы получите ворота
Утеплённые
Стальные сэндвич-панели заполнены пенополиуретаном. Уплотнители со всех сторон обеспечивают плотное прилегание секций друг к другу, а полотна — к гаражному проему.
Результат: в гараже тепло зимой и прохладно летом, всегда сухо и нет сквозняков.
40-45 мм Толщина панели
Прочные и долговечные
Панели изготавливают из оцинкованного листа. Внутри — толстый слой пены высокой плотности, снаружи — защитное покрытие.
Результат: устойчивость к ветру, взлому и царапинам, до 10 лет без ржавчины на полотне.
1,5 мм Толщина стали
Компактные
Подъемно-секционным воротам для открывания не нужно много места — не то что распашным. Ворота двигаются вертикально и размещаются под потолком.
Открытые ворота не занимают место на улице, а внутри гаража или бокса практически незаметны. Результат: экономия места перед въездом в гараж и внутри него.
Устройство и преимущества складных ворот
Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.
Самыми популярными вариантами можно назвать:
- установку створки – гармошка;
- монтаж роллеты, которая складывает ворота в компактный рулон
- выбор в пользу секционной конструкции;
- сдвижные ворота;
- откидная конструкция.
Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.
Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.
Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.
Плюсы и минусы конструкции
В пользу подъемного механизма для гаражных ворот стоит сказать следующее:
- Для поднятия не нужно много свободного пространства снаружи или внутри помещения. Используется место под потолком.
- Цельное полотно станет надежной защитой от злоумышленников.
- Створка подлежит утеплению разными теплоизоляторами (пенополистиролом, пенопластом, минеральной ватой).
- Допускаются наружная отделка, украшение.
- Изделие получится оснастить автоматикой.
- Возможна установка подъемных полотен не только в одинарных, но и двойных гаражах.
Среди недостатков:
- В открытом виде уменьшается высота проема.
- Монтаж рекомендуется выполнять только в проемы прямоугольной формы.
- Не подлежит частичному ремонту. При повреждении придется менять все полотно.
- Нужно четко соблюдать нагрузку на ворота. Неправильный расчет при выборе готового изделия или при самостоятельном изготовлении приведет к сокращению срока его службы.
Подходят для вашего гаража
Подъемные ворота сберегают тепло не хуже 50-сантиметровой стены из красного кирпича. В отапливаемых помещениях поддерживается нормальная температура, несмотря на морозы.
Изоляция от ветра и осадков — сильная черта стальных ворот. Благодаря прочной и упругой пене они могут противостоять порывам сильного ветра или даже урагану
Ворота сложно взломать ломом или поднять домкратом. Даже если воры пойдут на хитрость и обесточат дом, мгновенно сработает блокировка, и ворота можно будет открыть с помощью ключа, который есть только у вас.
Хорошая шумоизоляция — плюс для тех, кто не хочет слышать в гараже уличный шум или наоборот — разговоры или работу оборудования из гаража.
Ворота сертифицированы и имеют защиту от падения в случае разрыва пружины. Обтекаемая форма панелей и закрытые направляющие защищают от случайных травм и порчи одежды.
Вертикальные ворота не требуют свободного места перед въездом в гараж. Полотно складывается под потолком, не мешая проезду авто или хранению вещей в гараже.
Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция
Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.
Монтажные работы можно выполнить самостоятельно
Как выбрать привод поворотного механизма: возможные варианты
Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:
- шарнирно-рычажного;
- на противовесах.
При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.
Требуется точная настройка
Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.
Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация
Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.
Чертеж можно взять уже готовый
Материалы и инструмент, необходимые для монтажа
Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.
Из инструмента для монтажа следует подготовить:
- болгарку;
- сварочник;
- молоток;
- шуруповёрт;
- рулетку;
- дрель или перфоратор со сверлами различного диаметра;
- гаечные ключи;
- уровень;
- карандаш.
Перечень используемого инструмента является ориентировочным
Инструкция по изготовлению подъёмно-поворотных гаражных ворот

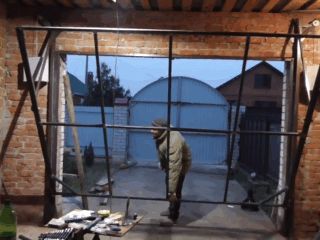

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:
Иллюстрация | Описание действия |
Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема. | |
Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь. | |
Собираем ролики, которые будут крепиться к дверному полотну. | |
Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации. | |
Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы. | |
Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи. | |
Соединяем вместе раму, противовес и остальные элементы конструкции. | |
Проверяем работоспособность системы. Рамы обшиваем выбранным материалом |
Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:
Watch this video on YouTube
Уровень порога
Этот вариант увеличения высоты ворот своими руками не подразумевает демонтаж ворот и является одним из простых вариантов. Стоит заметить, что реализовать его можно только в том случае, если высота порога будет достаточной и есть небольшой запас. Не стоит прибегать к этому методу в том случае, когда нижняя часть рамы находится практически на уровне дороги. Для реализации задуманного потребуется установить горизонтальные распорки, которые временно зафиксируют раму. Створки ворот открываются и выполняется демонтаж нижней части рамы.
Выбрасывать его не стоит, т. к. этот элемент будет задействован на своем месте. Для следующего шага необходим отбойный молоток или мощный перфоратор. Потребуется сбить часть бетонного порога. После достижения требуемого уровня нижняя часть рамы ворот приваривается на свое место и горизонтальные распорки убираются. Можно приступить к заливке порога цементным раствором.
Разновидности
Для того чтобы остановиться на том или ином варианте электрических дверей, прежде всего, необходимо выбрать, какая разновидность больше по душе. Подробнее о том, какие виды ворот бывают, вы сможете узнать далее.
Поворотно-подъемные
Поворотно-подъемные ворота экономят пространство, к тому же быстро действуют. Особенность этого вида заключается в том, что это – целостная конструкция, которая полностью защищает въезд.
Суть работы заключается в следующем: полотно плавно из вертикального положения перемещается к горизонтальному, при этом часть конструкции немного выступает вперед. Привод для таких ворот обеспечивает наклонный или вертикальный подъем.
Недостатки данного вида:
- Возможен монтаж только в прямоугольный проем.
- При поднятии полотна оно выступает наружу.
Откатные
Подобная конструкция подходит для частных домов с просторной территорией. Принцип открытия следующий: при открытии полотно перемещается влево или вправо от проема вдоль забора изнутри. В работе принимают участие направляющие, которые закреплены к силовым элементам, в то время как за движение отвечают роликовые опоры, вмонтированные в балки. За работу отвечает один электрический двигатель, но если питание отсутствует, система открывается и вручную.
Преимущества:
- Система работает при любых климатических условиях.
- Нет необходимости в полном открытии.
- Можно установить фотоэлементы.
- Достаточная ширина (до 12 метров).
Недостатки:
- Требуют пространства.
- Система может не функционировать, если имеются уклоны или неровности.
Распашные
Устройство распашных ворот предполагает наличие двух створок, закрепленных на шарнирах, которые крепятся на противоположных сторонах проема. Открывание может быть внутренним или наружным.
Этот вид считается наиболее распространенным. Главное преимущество – низкая стоимость фурнитуры и простота. Недостаток – такой вариант требует пространства.
Секционные
Такие ворота подходят и для предприятий, и для частных домов, где есть необходимость их частого использования.
Преимущества:
- Свободное пространство по сторонам гаража.
- Надежность.
- Безопасность.
- Выдерживает неблагоприятные погодные условия.
- Возможна установка в любую ширину ворот.
- Высокая степень защиты от взлома.
Для работы используется два типа движков: осевой и с потолочными направляющими.
Недостатки:
- В связи с тем, что отсутствует жесткость металла, полотно отличается ненадежностью.
- При поломке необходимо обращаться к специалисту, так как устройство конструкции сложное.
Рулонные
Такие ворота считаются современными. Главный плюс – компактность конструкции. Так, рулон собирается над проемом, не загромождая пространство. Защитные функции такого вида также на высоте. Еще одно преимущество рулонных ворот – относительная дешевизна.
Модели
Если говорить о моделях автоматических гаражных ворот, они бывают:
- Роллетного типа.
- Подъемно-поворотные.
- Секционные.
Советы по эксплуатации подъёмных ворот для гаража
В процессе эксплуатации дверной системы следует своевременно ухаживать, регулировать и ремонтировать элементы подъемных ворот:
- периодически смазывать резиновые уплотнители силиконом, чтобы предотвратить их примерзание и растрескивание в зимнее время;
- своевременно смазывать элементы рычажной системы и ролики, чтобы не допустить образования ржавчины, появления скрипа и в целом увеличить срок службы конструкции;
- регулировать натяжение пружин, чтобы подъёмные ворота было удобно эксплуатировать;
- открывать подъёмные ворота с калиткой можно только, если последняя закрыта;
- на пути открывающегося полотна не должно быть препятствия;
- не стоит открывать или закрывать ворота, если скорость ветра превышает 15 м/сек;
- нельзя въезжать в гараж, если механизм открытия ещё находится в движении;
- недопустима эксплуатация конструкции, имеющей видимые повреждения.
Все сопрягаемые элементы следует своевременно контролировать
Выбор привода
По конструкции делятся на два типа.
Система противовесов
Подходит для больших по весу и размерам полотен.
Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.
Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.
Шарнирно-рычажный (рычажно-пружинный)
Механизм состоит из:
- пружин;
- роликов;
- рычагов.
Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.
При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком
При открытии используют трос, который размещается на профиле под потолком
Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.
Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.
Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.
Преимущества и недостатки подъемных ворот
Чтобы лучше понять преимущества подъемных ворот, необходимо хотя бы вкратце знать особенности других механизмов. Распашные гаражные ворота мы все видели и хорошо знаем, как они работают. Это максимально надежная и простая в эксплуатации и монтаже конструкция. Изготовить распашные ворота можно практически под любой проем. Главный минус – необходимость предусмотреть достаточное количество места перед гаражом для открытия створок. При открывании дверей вовнутрь боковые стенки гаража остаются незадействованными под хранение. Проблему места решает откатной механизм, но у него не все хорошо с теплоизоляцией, а если вдруг его заклинит, то открыть ворота будет сложно.Подъемные гаражные ворота вобрали в себя преимущества и распашных, и откатных механизмов:
- ворота при открытии оказываются под потолком, потому не надо предусматривать место ни рядом с гаражом, ни сбоку. Конструкция не отнимает полезное пространство;
- отличные противовзломные качества;
- хорошие теплоизоляционные качества, так как большинство полотен изготавливается из сэндвич-панелей;
- достаточное разнообразие цветов и дизайна. Поверхность может быть гладкой и рельефной, иметь металлические декоративные вставки или имитировать структуру дерева.
Минусы гаражных ворот, открывающихся вверх:
- подъемный механизм “съедает” от 10 до 25 сантиметров пространства над проемом;
- при ручном управлении уменьшается высота проема. Уменьшение незначительное, но все же его стоит учитывать.
Достоинства и недостатки
Ворота подъемные имеют ряд важных достоинств:
- полотно является цельным, поэтому отличается высокой прочностью, надежно защищая имущество от взлома, проникновения злоумышленников;
- материал отличается стойкостью к воздействию коррозии, негативным факторам со стороны атмосферных явлений (при условии, когда во время изготовления были соблюдены все технологические особенности);
- группа не требует наличия площади для открывания створок;
- возможна облицовка с использованием разных отделочных материалов, декорирование с применением панелей, вставок;
- плоскость ворот разрешено утеплять при помощи панелей из пенополистирола;
- открытие створки может производиться ручным или автоматическим способом;
- подходит для установки в гаражах, где ставят одну или две машины.
Недостатки такой системы связаны лишь с конструктивными особенностями ворот:
возможность проведения самостоятельных монтажных работ только тогда, когда проем имеет строгую прямоугольную форму;
уменьшение высоты проема (при открытом состоянии) до 20 см;
при наличии цельного полотна, нельзя проводить ремонтные работы только на поврежденных участках. Здесь замене подлежит все полотно;
возможны трудности с установкой утеплителя, потому что ворота имеют пружинный механизм, что может выдерживать определенный вес. Иногда ситуация требует монтажа противовесов;
существует вероятность возникновения щелей между рамой и полотном
Проблема исправляется резиновым уплотнителем, хотя специалисты рекомендуют монтировать такие системы там, где нет постоянного отопления;
большой вес устройства тоже доставляет определенные неудобства: чтобы выбранная система отвечала высоким требованиям безопасности, нужно уделить внимание надежности рамы.
Как самостоятельно сделать подъемные ворота в гараж?
Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.
С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.
Подъемные ворота в гараж
Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.
Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.
Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.
Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет изготовить своими руками и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.
Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция
Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.
Монтажные работы можно выполнить самостоятельно
Как выбрать привод поворотного механизма: возможные варианты
Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:
- шарнирно-рычажного;
- на противовесах.
При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.
Требуется точная настройка
Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.
Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация
Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.
Чертеж можно взять уже готовый
Материалы и инструмент, необходимые для монтажа
Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.
Из инструмента для монтажа следует подготовить:
- болгарку;
- сварочник;
- молоток;
- шуруповёрт;
- рулетку;
- дрель или перфоратор со сверлами различного диаметра;
- гаечные ключи;
- уровень;
- карандаш.
Перечень используемого инструмента является ориентировочным
Инструкция по изготовлению подъёмно-поворотных гаражных ворот
Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:
Иллюстрация | Описание действия |
Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема. | |
Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь. | |
Собираем ролики, которые будут крепиться к дверному полотну. | |
Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации. | |
Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы. | |
Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи. | |
Соединяем вместе раму, противовес и остальные элементы конструкции. | |
Проверяем работоспособность системы. Рамы обшиваем выбранным материалом |
Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:
Watch this video on YouTube
Рассчитываем ширину ворот в зависимости от количества и типа машин
Ручные расчеты позволяют оценить индивидуальные минимальные требования для комфортного въезда и выезда машин. Сравнив эти цифры с размерной сеткой производителей, легко подобрать оптимальный вариант.
На один легковой автомобиль
По высоте выбирается комфортная цифра для прохода человека – 2-2,2 метра. В такой проем проедет любой легковой автомобиль, даже с багажником.
Допуск для прямого въезда – 0,2-0,3 метра, если под углом – 0,4-0,5 метра.
На две машины
По высоте требования не меняются. Для двух авто сначала решают, будут ли делать отдельные ворота или установят общие. Если ставят единые, то нормальная ширина для пары легковых автомобилей – 4-5 метров. На зазор между машинами оставляют 0,5 метра.
Для джипа
Внедорожник или микроавтобус отличаются от легкового автомобиля большей шириной и высотой. Формула для расчета не меняется. По ширине оптимален проем в 2,8 метра. По высотным габаритам предпочтителен проем 2,5 или 3 метра.
