Выбор профиля для роллетных ворот
Вид профиля для гаражных ворот зависит не только от способности противостоять взлому, но от требования к нагрузкам, которые приходятся на конструкцию. Ведь профиль должен выдержать солидный вес, в том числе свой собственный.
Роллетные ворота для гаража изготавливаются из стальных профилей, которые имеют ширину от 75 мм до 115. Они называются соответственно: СТ-75, СТ-105, СТ-115 и т.д. Чем больше профиль ворот, тем большую нагрузку он может выдержать. Так, для конструкции с большой площадью следует выбирать СТ-105 и СТ-115. Из низ можно сделать полотно, имеющее ширину до 13 метров.
Завершающий этап
Роллетные ворота по сравнению с секционными моделями хуже изолируют тепло
Когда короб и направляющие смонтированы на проеме ворот, может устанавливаться полотно рольставен. Сначала требуется крайнюю часть полотна, с размещенным на ней замком необходимо завести за штангу, чтобы упростить сборку. Затем на обратную часть полотна устанавливаются крепления, при помощи которых полотно соединяется со штангой и после этого сборку завершают. На заключительном этапе крепления штанги соединяются с креплениями полотна. Полотно запускают в пазы и проводят настройку подъемного механизма. От того насколько качественно она будет проведена будет зависеть то как легко будет работать смонтированная конструкция.
Ворота рольставни безопасны в эксплуатации
Современный рынок богат ассортиментом ворот рольставень для гаража
Когда по сути рольставни установлены, переходят к установке дополнительных конструкций и фурнитуры. Это могут быть замки, ручки, ограничители. Также это средства механизации и автоматизации подъема и опускания полотна ворот. Их установка может существенно усложнить задачу, в частности, подведением электросети, от которой будет питаться электромотор, приводящий в движение подъемный механизм.
Роллетные ворота для гаража легко открываются после снегопада
Некоторые модели автоматически открываемых ворот можно снабжать также не кнопками, запускающими электромотор, а фотоэлементами, приемниками радиосигналов или инфракрасного излучения, которые посылаются дистанционными пультами. Это особенно удобно, когда хозяину максимально упрощается задачи ежедневного открытия и закрытия ворот гаража.
Методика расчёта
Стоимость конструкции определяется с учётом основных характеристик изделия:
- Тип конструкции: будут установлены роллетные ворота или просто роллетная система;
- Габариты проёма гаражных ворот и способ установки конструкции – накладной или встроенный;
- Вид профиля роллет: профили подразделяются по прочности. Более надёжный материал, соответственно, стоит дороже;
- Вид короба: он может быть круглым, с закруглениями 45 градусов, 20 градусов или можно использовать встроенный короб;
- Способ управления: автоматическое устройство или ручное управление.
Расчёт выполняют с учётом ваших розничных цен, к этому нужно добавить транспортные расходы и стоимость монтажа конструкции.

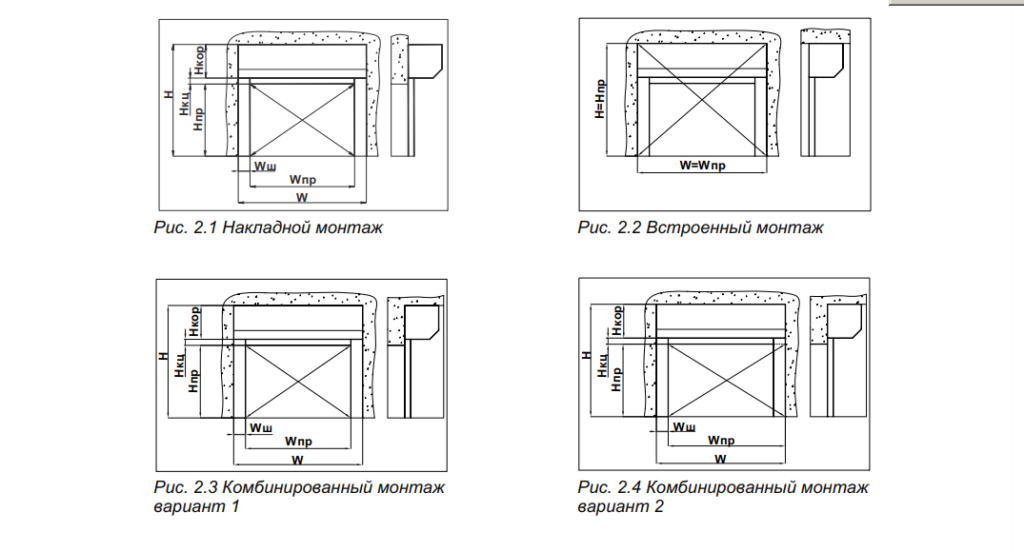

Размеры нарезки заготовок
В первую очередь замеряют ширину проёма – это позволит определить точные размеры роллеты.
Ширина самой роллеты W такая же, как и ширина проёма гаражных ворот Wпр.
W= Wпр
Для комбинированной или накладной установки ворот ширину роллеты подсчитывают по формуле:
W= Wпр+2 Wш
Wш – ширина направляющей шины.
Высота роллеты Н при встроенном монтаже находится по формуле:
Н=Нпр+Нкор+Нкц
Здесь Нком – высота короба ворот-рольставней.
Нкц – высота концевого профиля.
Нпр – высота пролёта ворот.
Длину ламели L находят с учётом ширины роллеты W, вида профиля и габаритов направляющей шины L=W – 6-100 мм.
Размер направляющей шины Lш находят так:
Lш=Н-Нкор-Р (мм) Для роллеты с направляющими;
Lш=Н-Нкор—Wш (мм) Для роллеты с направляющими с обрамлением;
Lш=Н-Нкор+20 (мм) Для роллеты без направляющих и обрамления;
Lш=Н-Нкор+20 – Wш (мм) без направляющих с обрамлением:
Размер защитного короба Lкор рассчитывается так:
Lкор=W – 10 (мм)
Особенности установки
Роллетные ворота может установить любой мужчина, достаточно ознакомиться с инструкцией, посмотреть один-два ролика в интернете. Перед тем, как начинать работы, следует изучить соответствие строение конструкции, которая будет устанавливаться.
Первым делом происходит монтаж направляющих:
- наметка мест для отверстий;
- сверление стенок для крепежа;
- проделывание отверстий для заглушек на лицевой стороне системы (крупным сверлом).
Подготовка короба к монтажу:
- откручивание саморезов;
- снятие крышки, расположенной спереди;
- разметка и сверление отверстий для подводки электрической энергии и креплений.
Дальнейший ход работ:
- собрать направляющие рельсы, вставив их в пазы крышек, расположенных по бокам;
- сконструировать каркас, присоединив направляющие к коробу;
- приложить каркас к проходу;
- вымерять вертикаль уровнем;
- просверлить отверстия для фиксации;
- поставить рамку в проем;
- распечатать полотно;
- ввести ригели в пластину, находящуюся наверху;
- скрепить их оси с установочными кольцами;
- свести кольца до упора, зафиксировать ввинчиванием саморезов;
- закрепить полотно регуляторами концевого выключателя;
- отрегулировать положение изделия наверху путем пропускания в проем первой ламели;
- подключение электричества;
- установка передней крышки короба на место;
- закрытие зазоров заглушками;
- снятие защитной пленки с полотна.
Как видно, установка системы не отличается особой сложностью
Теперь, главное, соблюдать осторожность во время её эксплуатации. Чтобы поддерживать функционирование, своевременно устранять загрязнения при помощи воздействия мокрой ветоши
Зимой обрабатывать незамерзающим составом, чтобы предупредить образование наледи.
Чтобы удлинить срок эксплуатации модели, снизить вероятность поломок, следует соблюдать разумные рекомендации по управлению и уходу за этим изделием.
Рекомендации:
- содержание в чистоте;
- своевременное удаление возникающих загрязнений;
- очищение от грязи, снега, льда;
- смазывание ходовых роликов консистентным составом;
- при высокой влажности установка комплекта против коррозии, закрытие торсионного вала специальным кожухом, расположение защитной шторки на расстоянии не менее 70 см от выхода;
- запрет на эксплуатацию после выходя из строя любой составляющей части;
- незамедлительное обращение к производителю за гарантийным ремонтом;
- запрет на удары по полотну, создание препятствия для свободного хода во время его закрытия или открытия;
- запрет на оставление полотна полуоткрытым (особенно, в течение продолжительного времени);
- запрет на подъем или опускание открытой плоскости, все действия должны производится только после её закрытия;
- регулировка системы только квалифицированными мастерами.
Что собой представляют роллетные ворота?
Роллетные ворота – это конструкция компактного вида, обладающая способностью, с помощью ролетного механизма, сворачиваться в особый коробок, становясь незаметной для окружающих. Основа крепится к потолку, абсолютно не занимая свободного пространства.

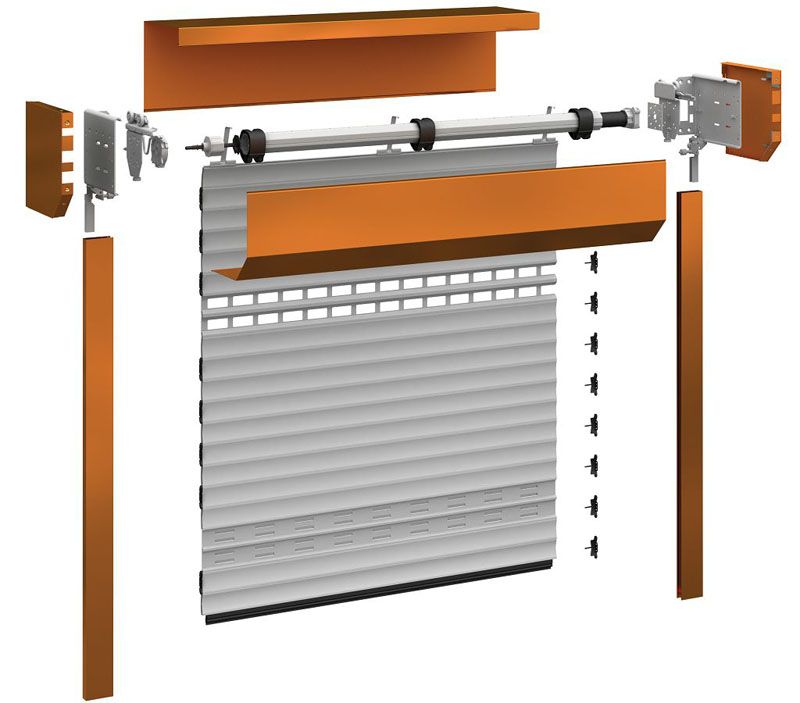

В конструкции выделяют такие элементы:
- ламелевое полотно (из специальных профилей);
- две направляющие шины вертикального расположения;
- вал для приема и наматывания полотна с ламелиями;
- короб, куда помещается свернутое полотно, он же защищает конструкцию (может иметь круглую, прямоугольную формы);
- привод (автоматический или механический);
- замок (автоматический, ригельный);
- рычаг для разблокирования системы (имеется в наличии у ворот с электрическим приводом, он нужен для их открытия в случае исчезновения тока энергии).
Это элементы, относящиеся к базовой конструкции. Производители таких входных групп предлагают её оснащение дополнительными элементами:
- устройство, позволяющее осуществлять дистанционное управление механизмом;
- сигнализация, предупреждающая взлом, возгорание;
- уплотнители (силиконовые, резиновые);
- подогрев для устранения или предупреждения возникновения обледенений в зимний период.
Устройство входной группы не отличается сложностью
Некоторые сложности могут возникать только во время проведения монтажных работ, особенно важно обращать внимание на расположение короба и его прикрепление к потолку
Подъемный механизм можно монтировать разными способами:
- Накладным: с ним легко справится собственными силами. Вал требуется прикрепить над проемом, там же фиксируются и направляющие. Монтаж может проводить снаружи или внутри помещения.
- Внутренним: конструкция монтируется в стену. Этот способ считается универсальным, позволяет сохранить нетронутым наружный фасад. Его легко воплотить в жизнь в любом проеме, при этом абсолютно все элементы устройства находятся вне воздействия атмосферных осадков.
- Притолочным: требует создания нового объекта в виде притолоки, расположенной примерно на 40 см ниже, чем находится основная.
Наиболее известные производители ворот
Рынок производителей гаражных ворот довольно широк, каждая фирма стремится установить свои стандарты размеров. Самыми популярными производителями считаются:
- российский DoorHan, изготавливающий эконом-класс;
- белорусский ALUTECH с широким выбором разного типа ворот;
- немецкий Hormann, производящий премиум-класс.
Гарантия у этих компаний на продукцию также разная: у ALUTECH и Hormann – 2 года, у DoorHan – всего лишь год.
Гаражные ворота российского производителяИсточник barko-stroy.ru
В России, из-за суровых зимних условий, актуальнее всего ворота с качественной теплоизоляцией. Каждый бренд производит ворота с полиуретановой подшивкой. Самая широкая у Alutech – от 40 до 60 см. Сильно уступает в теплоизоляции немецкий производитель Hormann, так как он не делает акцент на погодные условия России. Однако, за счёт своей большой стоимости, он все равно устанавливает качественную теплоизоляционную прошивку.
Виды роллетных ворот
Роллетные ворота отличаются многообразием. Последние годы производители входных групп активно развивают это направление. обогащая его все новыми разновидностями.
Подъемно-секционные рольставни
Роллетные ворота подъемно-секционного типа представляют собой конструкцию, что последовательно соединяет сэндвич-панели, либо щиты из алюминия или стали. Соединяются они при помощи шарнирных петель, а передвигаются подъемным механизмам по установленным направляющим. Ширина таких конструкций может варьироваться от 2085 до 3085 м, высота от 2250 до 3500 м.
Достоинства:
- закрепление под потолком, что экономит место;
- возможность длительной эксплуатации;
- теплоизоляция;
- звукоизоляция;
- устойчивость к процессам деформации.
Недостатки:
- высокая цена;
- сложность конструкции и, соответственно, монтажа;
- необходимость затрат на обслуживание деталей, а также организацию дополнительной охранной сигнализации из-за низкой устойчивости ко взлому;
- необходимость большого размера проема.
Подъемно-поворотные ворота
Такой механизм представляет собой щит, сделанный из нержавеющей стали. Его устанавливают на стальной раме с каркасом, что дополнительно оснащается электрическим приводом. Поэтому управлять такой входной группой можно, даже не покидая салона машины.
Когда устройство открыто, оно находится прямо под поверхностью полотка, под прямым углом. Это означает, что механизм совершенно не занимает пространства гаража. Щит может быть оснащен утеплителем, либо отдекорирован под мрамор, бронзу, иной материал.
Достоинствами такой конструкции является её легкость, надежная защита автотранспорта от воздействия атмосферных осадков, взлома. Среди недостатков отмечают ограниченность применения, использовать можно только в пространстве прямоугольной формы. Открывать входную группу, рекомендовано не более десяти раз за день. Кроме того, если будет повреждена лишь небольшая часть деталей, возникнет необходимость замены всей группы.
Помимо этого, такая конструкция понижает высоту проема до 20 см. Габариты варьируются по ширине от 200 до 270 см, по высоте от 180 до 600 см.
Откатные
Ворота откатного типа имеют в своей основе ролики, двигающие алюминиевую створку, либо профильную трубу в сторону для освобождения проема для въезда машины. Смонтировать систему можно снаружи, внутри, главное, чтобы присутствовало пространство, нужное для отката створки.
Достоинства:
- высокая надежность;
- достаточная прочность;
- экономия свободного пространства.
К недостаткам относят высокую стоимость, необходимость превышения размеров стены над размерами проема. Створки откатного вида могут иметь ширину от 200 см.
Рольставни или рулонные
Рольставни – это системы, последнее время активно применяемые повсеместно. Их разделяют на категории:
- электроприводные: работают под воздействием электрической энергии. Имеют высокую стоимость, гарантируют комфорт для хозяина. Процесс управления невероятно прост, он осуществляется посредством специального пульта, когда электрического тока нет, открыть конструкцию можно ручным образом;
- механические: имеют не такую высокую цену, однако вес ставней не должен превышать 30 кг (это нужно для нормальной работы входной группы);
- классические (имеют низкий класс защиты): предохраняют помещение только от проникновения пыли, шума;
- средние: имеют в своей основе листы стального профиля, что гарантирует прочность, устойчивость ко взлому;
- высокого уровня защиты: пуленепробиваемые, оснащенные системой противопожарной безопасности. Имеют бронированную основу.
Конструкция
Главная часть рольставней, влияющая на их эстетичность и функциональность, – полотно. Его поверхность покрывается защитным веществом. Полотно дополняют следующие детали:
- направляющие, имеющие контурный наполнитель;
- редуктор;
- система удаленного управления;
- двигатель;
- барабан;
- выключатели;
- система умной защиты от некорректных или вызывающих угрозу безопасности команд;
- аварийная система разблокировки при прекращении подачи электроэнергии;
- ручка для открытия механическим способом.
У конструкции может быть дополнительное техническое оснащение по разработанному проекту.
Размеры и цены
В зависимости для какого вида транспорта построен гараж, (мопед, мотоцикл, легковое авто, джип) существуют минимально допустимые размеры ворот рольставней на гараж. Например, минимальная ширина гаражного проема для джипа – 2,8 м. Роллетные изделия имеют максимально возможную ширину для стальных профилей – 7 м. Рассмотрим стандартные параметры и ориентировочную стоимость гаражных подъемных ворот.
| Ширина, м | Высота, м | Способ управления | Цена, руб. |
| 1,5 | 1,5 | Ручной | 7000 – 9000 |
| 2,2 | 2,5 | 19000 – 19400 | |
| 2,5 | 2,5 | 20300 – 20700 | |
| 3 | 2,5 | 28200 – 28600 | |
| 1,5 | 1,5 | Электропривод | 7200 – 7500 |
| 2,2 | 2,5 | 22000 – 23000 | |
| 2,5 | 2,5 | 24300 – 24700 | |
| 3 | 2,5 | 37800 – 38200 | |
| 4 | 2,7 | 59000 – 61000 | |
| 4,3 | 2,7 | 67000 – 69000 |
Как устроены гаражные рольставни
Рольставни пришли в Россию из европейских стран и США. Конструкции с каждым годом можно встретить все чаще. Такие ворота занимают минимум места и при этом очень широкие. К сожалению, не каждый может позволить себе покупку рольставней, так как системы дороже, чем обычные гаражные ворота.
Название дано благодаря двум составляющим – «рулон» и «ставни». Они беспрепятственно сворачиваются в аккуратный рулон и убираются в специальную коробку.
Конструктивные элементы:
- ламели – отдельные профили, соединенные в целостное гибкое полотно;
- шарниры (используются для скрепления ламелей);
- направляющие движения;
- элементы фиксации.
Для изготовления гаражных ворот используются 3 различных материала: сталь, алюминий и пластик. Изначально они были предназначены только для окон. После того как ворота прижились в этой сфере было принято решение использовать системы в качестве ворот. Для гаражей пластик не применяется, он популярен только в оконных ставнях. Из других 2-х материалов и изготавливаются гаражная защита.
Сталь и алюминий значительно отличаются друг от друга. Первый материал гораздо дороже второго. Обуславливается это большей прочностью и надежностью (не означает, что алюминий вовсе непрочен и ненадежен). К тому же сталь лучше защищает от неблагоприятных природных факторов и непрошеных гостей. Для гаражей с более дорогими автомобилями можно установить рольставни из бронированной стали, но и стоить это будет соответствующе. Алюминий при всем гораздо легче, дешевле, менее подвержен образованию ржавчины.
Это интересно: Чистка дымохода своими руками
Рольставни для гаража: преимущества
Автоматический способ открывания и закрывания гаража — это быстро и без лишних хлопот, связанных с необходимостью выходить из автомобиля после выезда. Именно поэтому роллетные ворота с электрическим приводом получили широкое распространение. Однако автоматика — не главное их преимущество. Разберем все плюсы использования.
- Эти ворота практически не зависят от геометрии постройки гаража — есть ли рядом свободное место для распахивания створок. И очень компактно скручиваются в барабан.
- Зимой не нужно убирать снег рядом с гаражом.
- Они обладают неплохой устойчивостью ко взлому, так как их не за что подцепить. А при оснащении защитными приспособлениями в виде дополнительного замка и сигнализации делает их очень вломоустойчивыми. Недаром рольставни используют для закрытия складов.
- Гаражные рольставни просты в уходе. Да, им требуется техобслуживание, но оно минимально. Мойка желательна лишь один-два раза в год, покраска не требуется.
- У них красивый и стильный внешний вид.
- Цена гаражных рольставней также привлекательная, например, по сравнению с секционными воротами. Хотя, конечно, металлические распашные все равно обойдутся дешевле.
У роллет как ворот для гаража есть некоторые недостатки, они несущественные, но влияют на эксплуатационные характеристики. Во-первых, эта система не очень герметична. И в холодное время года температура за неутепленными рольставнями не будет сильно отличаться от уличной. Поэтому если вы намерены утеплять гараж и делать там мастерскую, роллеты — не ваш выбор.
Некоторые специалисты считают, что в морозы на рольставнях может намерзать лед, который портит механизм. И необходимость очищать ворота ото льда — процедура, что несколько осложнит эксплуатацию ворот. Особенно если ледяной дождь — нередкое явление для местности, где вы живете.
Конструктивные особенности
Визуально ворота напоминают рулонные шторы или жалюзи, сворачивающиеся в верхней части внутри закрытого кожуха. Конструкция ворот составная, с возможностью установки дополнительных элементов. Рольставни для гаража подъемные изготавливаются для проемов шириной от 1,5 до 4 м и высотой до 2,7 м.
Функционирование подъемного механизма происходит не сложно. При подаче сигнала на открытие ворот, горизонтальная штанга, при помощи электропривода, начинает вращаться на подшипниках, расположенных по краям. Профильная штора заворачивается равномерно, так как ее боковые движения исключают вертикальные рейки. Аналогично происходит закрытие гаражного проема при реверсном движении привода.
Роллетные ворота производятся из алюминия либо стали на базе таких элементов:
- Металлические профили различной степени стойкости.
- Две направляющие рейки, расположенные в вертикальной плоскости.
- Горизонтальная штанга, необходимая для наматывания профилей при открытии ворот.
Роллетные ворота производятся из алюминия либо стали Источник zen.yandex.ru
- Электрический или ручной приводной механизм.
- В комплектацию входит автоматический замок или устройство с ригельным запорным механизмом.
- Защитный кожух для размещения свернутого профиля.
- Разблокировочное устройство для открытия автоматических ворот при отсутствии электроэнергии.
Комплектация с учетом типов профилей и наличия дополнительных элементов зависит от места установки рольставней и желания заказчика. Для облегчения пользованием роллетным подъемником и дополнительной защиты, предусмотрены некоторые системы, которые устанавливаются по заказу покупателя:
- Подогрев рольставней при сильном морозе, для мягкого подъема полотна, что продлит срок службы приводного механизма.
- Защитная сигнализация, срабатывающая во время пожара либо при попытке вскрытия гаража.
- Устройство дистанционного управления воротами.
- Специальные силиконовые или резиновые уплотнения.
- Чувствительные датчики, устанавливаемые на край полотна для безопасного закрытия ворот (при соприкосновении с препятствием нижней части рольставней, они начинают двигаться в обратную сторону).
Варианты выбора гаражных ворот
Советы по эксплуатации
Подобранные и установленные по всем правилам роллетные ворота прослужат значительно дольше, если соблюдать элементарные правила эксплуатации.
- Регулировать ворота в гараже своими руками недопустимо. Для этого необходимо вызывать сотрудников фирмы, которая проводила установку.
- Если какой-либо из элементов рольставней вышел из строя, необходимо прекратить их эксплуатацию до замены комплектующих.
- Дверное полотно, а также все элементы конструкции, необходимо регулярно очищать от пыли и других загрязнений.
- Ходовые ролики нужно периодически обрабатывать консистентной смазкой.
- Зимой следует своевременно очищать ворота от снега, льда и грязи.
- Подвергать дверное рулонное полотно механическим ударам запрещено.
- Рекомендуется открывать и закрывать роллет до конца. Полуоткрытое положение недопустимо.
- Если в гараже постоянно повышенная влажность и сырость, необходимо при покупке рольставней предусмотреть установку антикоррозионной защиты. Кроме того, направляющий вал должен закрываться специальным кожухом.
Соблюдение этих правил, а также тщательный подбор всех компонентов на этапе заказа обеспечит владельца гаража качественной, надёжной защитой. При этом внешний фасад будет выглядеть современным и стильным, надолго сохраняя «новый» вид.
Главные достоинства ворот роллетного типа
По сравнению с распахивающимися и секционными видами, рольставни на гараж могут устанавливаться на низкие и нестандартные проемы, не нуждаются в пространстве для открытия (в случае маленьких подъездных дорожек либо прямо с тротуара у проезжей части). Основными плюсами данной модели являются:
Устойчивость изделия к нагрузкам от ветра.
Сохранение компактности в открытом и закрытом режимах.
Простота в монтаже (даже с низким проемом) и самой конструкции рольставен (нет громоздких элементов).
Снижают теплопотери при использовании уплотнений и профилей с пенонаполнением.
При бережном обращении, срок службы роллет 10 и более лет.
Устойчивы к коррозии.
Дают дополнительный воздухообмен внутреннего пространства при установке специальных вентиляционных ламелей.
Наличие аварийного механизма открытия дверей.
Разнообразное цветовое исполнение полотна, дает широкие возможности подбора оттенка, сочетающегося со стенами дома, гаража, ставнями на окнах и т.д.
-

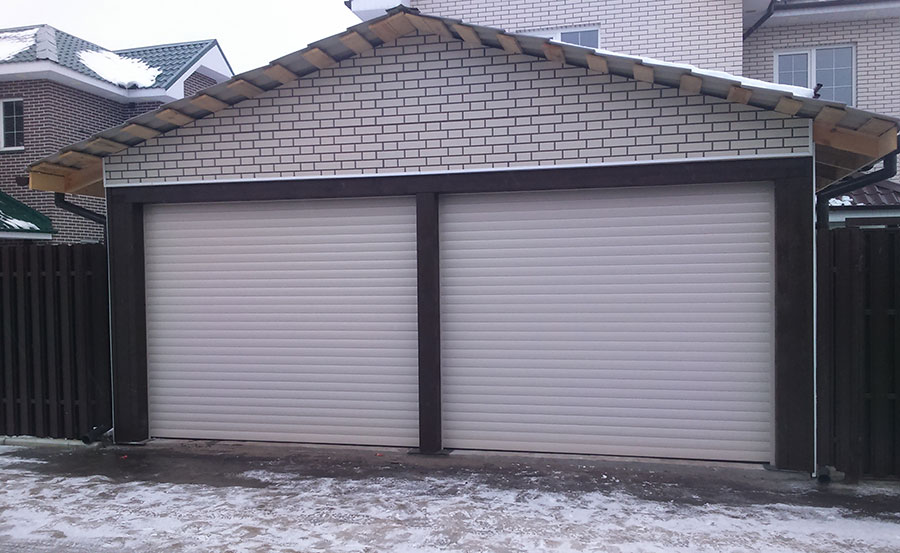

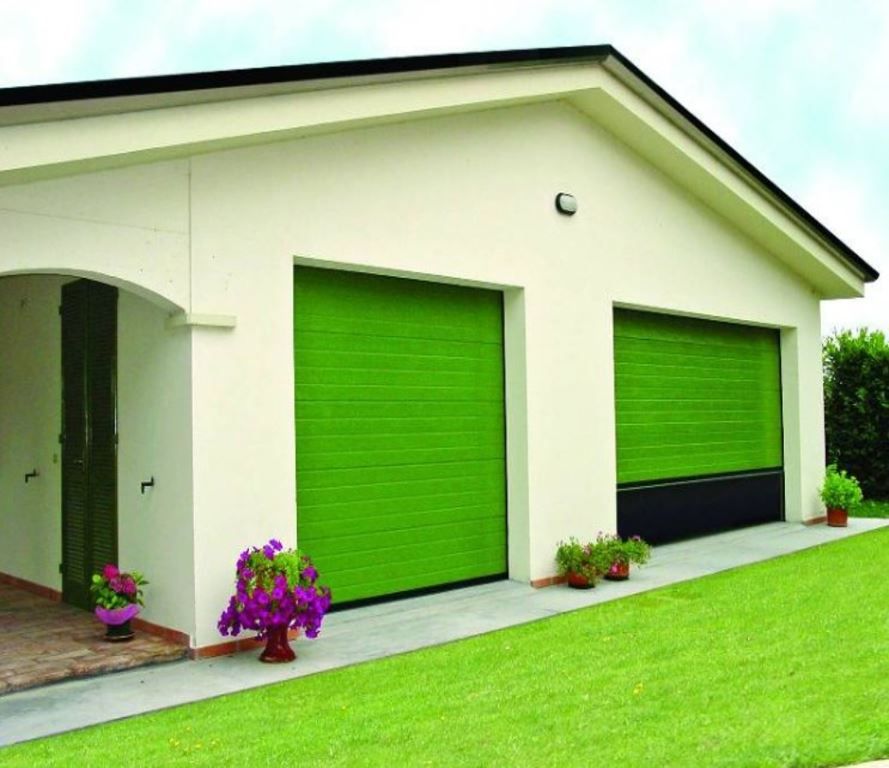

Есть возможность выбрать различные цветовые решения
Дистанционное открытие из автомобиля (при установке электропривода).
К недостатку данной модели относится сложность вскрытия при поломке подъемного механизма (полотно придется разрезать).
Уход за воротами-рольставнями
Гаражные ворота-рольставни, среди прочего, необходимо регулярно чистить
Уход состоит в нескольких операциях:
- Полотно ворот нужно регулярно очищать от пыли и грязи. Иначе она начнёт налипать на вал, что существенно снизит эксплуатационный срок;
- Необходимо регулярно убирать с полотна лёд и налипший снег. Это может привести к заклиниванию механизма. Можно просто их потихоньку обстучать, и лёд со снегом осыпятся;
- Все части механизма необходимо смазывать. Если появится скрип или посторонний шум, то необходимо сразу провести работы по обслуживанию оборудования.
Не забывайте, что правильно выбранные и установленные гаражные ворота защитят ваш автомобиль не только от кражи, но и от сюрпризов погоды, обеспечивая исправность и сохранность транспортного средства.
Виды профилей, устанавливающие на проем гаража
Производители обычно предлагают разные линейки рольставней, которые отличаются рядом параметров, стоимостью, надежностью. Это означает, что и по конструкции они отличаются, т. к. за счет этого обеспечивается разница между моделями
В числе первых обращают внимание на характеристики профиля рольставней, т. к
это основа конструкции. Из таких элементов составляется полотно, которое будет подвергаться воздействию внешних факторов, а значит, они должны быть прочными. К профилю предъявляются и другие требования: тепло-, звукоизоляция, вес и др.
Некоторые особенности распространенной продукции разных марок:
- Алютех: 55 мм – из такого профиля составляется небольшое полотно, еще один вариант, но для производства роллет стандартных размеров – 77 мм;
- Дорхан: к распространенным относят варианты – 58 и 77 мм.
Пенонаполненный профиль для гаража
Другое название – профиль роликовой прокатки. Изготавливается из листового металла, отличается малой толщиной, при производстве можно получить разную форму. Внутри содержится наполнитель, улучшающий свойства изделия. Пенонаполненные профили встречаются в ассортименте разных марок:
- Алютех: PD55, PD77, AG77;
- Дорхан: RH58, RH77.
Выбор варианта делается по степени защиты, классы: Р1-Р8. Наименее надежными называют варианты 55/58. Это бюджетные изделия, поэтому их обычно приобретают там, где новая входная группа может не быть максимально прочной – в частном доме, в гараже, расположенном в глубине участка.

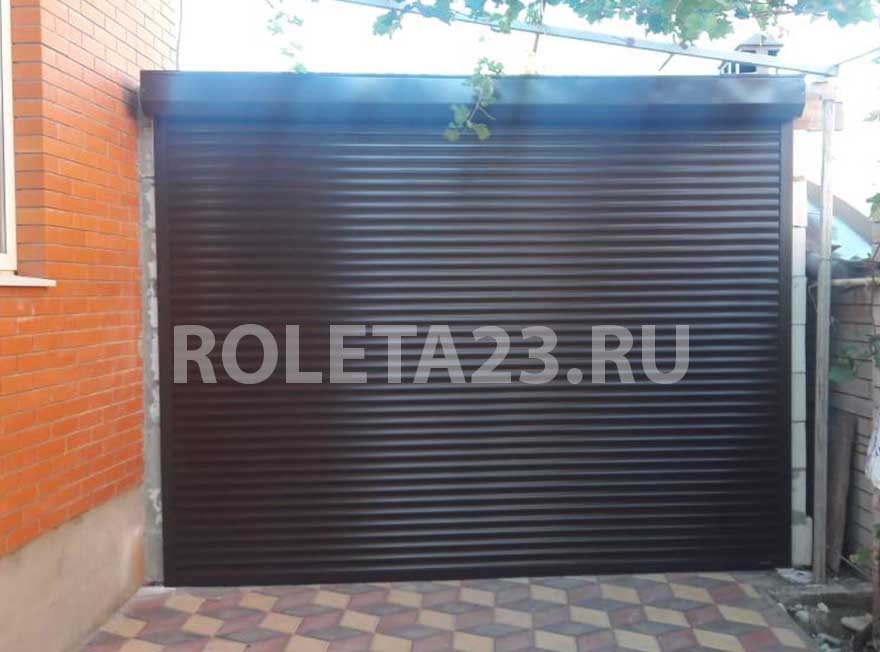

Ролллетные ворота во дворе из профиля 58мм в глубине двора частного дома
Экструдированный защитный профиль
Изделия отличаются надежностью. Они часто выбираются, когда необходимо повысить стойкость конструкции к взлому, вандализму. Изготавливаются профили путем выдавливания из экструдера – масса проходит через матрицу, в результате получают материал любой формы сечения, с более толстыми стенками. Примеры профилей разных марок для рольставней на гаражные конструкции:
- Алютех – AEG55;
- Дорхан – RHE58, RHE78G, последний из вариантов решетчатый, RHE84 (экструдированные одностенные).
