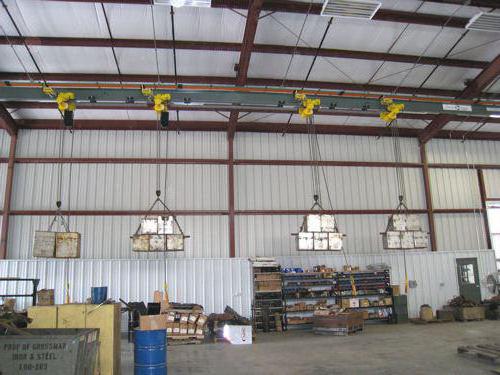

Грузоподъемные механизмы. блок. полиспаст. таль. домкрат. устройство и назначение

Способы крепления веревки к грузоподъемному механизму

Теперь немного о креплении грузоподъемного механизма к грузовой веревке. Редко, когда у нас под рукой находится веревка нужной длины, чтобы закрепить подвижную часть блока. Вот несколько видов крепления механизма. Первый способ – с помощью схватывающих узлов, которые вяжутся из репшнуров диаметром 7-8 мм, в 3-5 оборотов. Данный способ, как показала практика, является наиболее эффективным, так как схватывающий узел из 8 мм шнура на веревке диаметром 11 мм начинает сползать только при нагрузке 10-13 кН. При этом вначале он не деформирует веревку, а спустя какое-то время, оплавляет оплетку и прикипает к ней, начиная играть роль предохранителя. Заказать монтажные блоки с крюком вы можете по хорошей цене в Москве на сайте https://advanta-m.ru/gruzopod-emnoe-oborudovanie/bloki/bloki-s-kryukom.html.

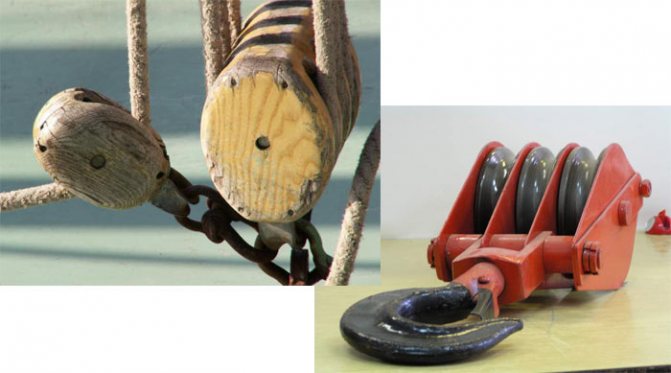

Блоки и полиспасты

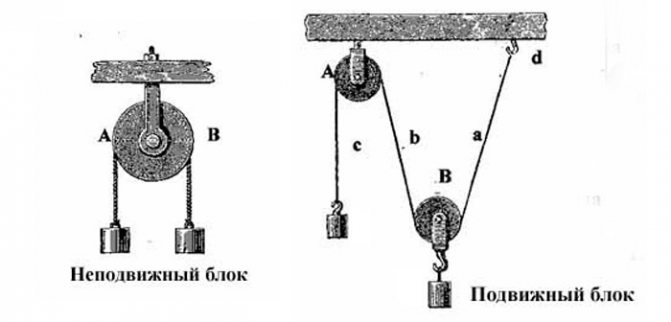

Данные механизмы обычно вводятся в состав более сложных систем, наподобие тех же талей и тельферов, но могут выступать и в качестве самостоятельных грузоподъемных агрегатов. Основу таких деталей составляет колесо со шкивом и трос. Блок представляет собой устройство, в котором используется один трос или веревка с подвесной системой, а полиспаст – это комбинация нескольких тросов и шкивов. К слову, от количества используемых линий подъема зависит и выигрыш в силе, и потенциал грузоподъемности. Хотя оба приспособления изначально рассчитываются на работу с небольшими грузами. Что касается принципа действия, то полиспаст работает как рычажный механизм. Минимизация усилия будет пропорциональна расстоянию при условии, что изначально совершаются равнозначные работы. Заслуживает внимания и материал применяемого троса. Для таких приспособлений не используют цепи, что и отличает их от большинства талей. Чаще всего устройство грузоподъемного механизма такого типа предусматривает работу с пеньковыми или синтетическими канатами. Реже используются стальные тросы, но для частных хозяйств, к примеру, наличие металла излишне. Минеральные и синтетические волокна при выполнении небольших грузоподъемных операций оказываются более практичными и безопасными.

Буферные устройства

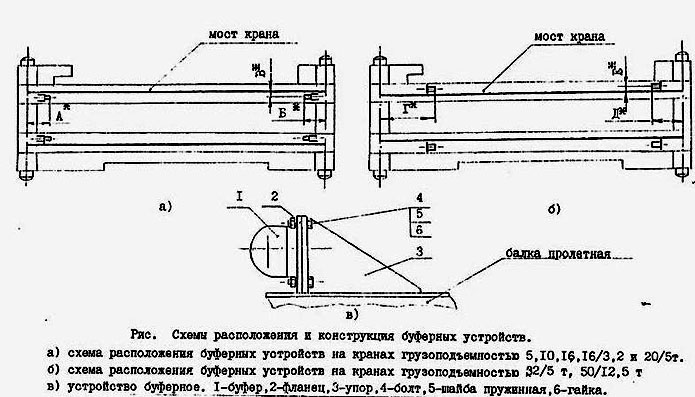

Схемы расположения и конструкция буферных устройств

Для повышения безопасности эксплуатации мостового крана в случае внезапного выхода из строя концевых выключателей или тормозов используются упругие буферные устройства. Они служат для смягчения возможных ударов кранового моста или грузовой тележки о концевые упоры при наезде на них или друг о друга при столкновении.

По своей конструкции буферные устройства делятся на гидравлические, фрикционные, пружинные и резиновые; могут устанавливаться на подвижных (грузовая тележка или концевые балки кранового моста) или неподвижных (концы крановых путей) элементах. Буферы гасят энергию при резкой остановке, снижают ударные и динамические нагрузки, возникающие при столкновении.



Монтажные блоки

Блоки входят в состав большинства грузоподъемных машин. Их применяют для подъема или перемещения грузов (грузовые блоки) и для изменения направления движения канатов (отводные). Все блоки, предназначенные для монтажа, называются монтажными.

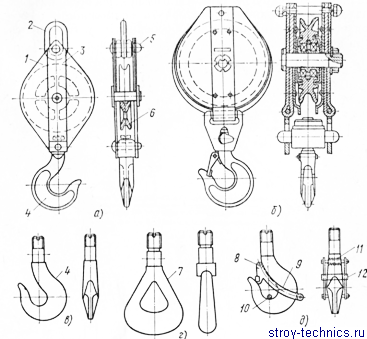

Рис. Блоки (а, б), крюк (в), петля (г) и предохранительная скоба (3): 1, 9 —щеки, 2 —скоба, 3 —тяга (скоба), 4 — грузовой крюк, 5 — оси, 6 — ролик, 7 — петля, 8 — болт, 10 — канат, 11 — втулка, 12 — скоба

Однорольный блок представляет собой насаженный на ось ролик, который по наружному периметру имеет канавку (ручей) для каната.

Размеры ручья зависят от диаметра каната, идущего через блок. Поэтому в характеристиках монтажных блоков указывается диаметр каната. Оси блока закреплены между двумя щеками. Щеки блока усилены тягой (скобой), наверху которой установлена скоба для крепления стропа или мертвой нити, а внизу — крюк или петля для подвески груза.

На монтажных работах используют одно- и многорольные (число роликов до одиннадцати) блоки.

В многорольном блоке ролики отделяются один от другого щеками. В блоке, состоящем из нескольких роликов, все ролики вращаются на оси самостоятельно, независимо друг от друга.

Крюк и петлю блока изготовляют коваными или штампованными. Для предохранения каната от соскакивания крюк снабжают предохранительной скобой (рис. 34, д), изготовляемой отдельно от блока. Втулку приваривают к крюку. Тяга (скоба) состоит из двух щек, соединенных между собой болтом. Концы двух щек соединяются скобой. Для заводки каната на крюк предохранительную скобу поднимают за один конец. После опускания скобы канат не может соскочить с крюка.

Предохранительными скобами обычно оснащают грузовые крюки всех стреловых монтажных кранов, а также кранов, перемещающих груз в контейнерах, бадьях и другой таре, навешиваемой на крюк посредством скобы или других жестких элементов.

Для подъема тяжелых грузов, а также на кранах большой грузоподъемности часто применяют двурогие крюки.

Крюки и петли должны иметь клеймо завода-изготовителя и паспорт, в котором указываются их номер по ГОСТу и техническая характеристика. Если крюки готовятся по специальному заказу, то к ним также прилагают паспорт, в котором указывают номер крюка, грузоподъемность, материал, из которого они изготовлены, а также дату изготовления.

Грузоподъемные блоки должны иметь заводское клеймо, на котором указывается их грузоподъемность. При отсутствии клейма блоки должны быть испытаны. Техническое освидетельствование блоков производится ежегодно. Если в блоках использовать канат диаметром больше рекомендуемого, то он будет ложиться не по дну канавки, а на щеки ролика, что будет способствовать быстрому износу ролика и каната.

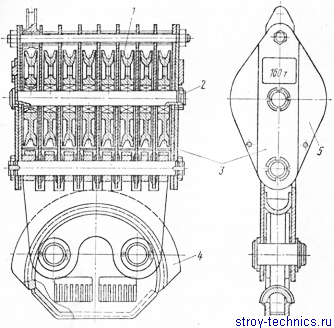

Рис. Монтажный блок БМК-160 грузоподъемностью 160 т: 1 — ролики, 2 — ось, 3 — тяги, 4 — вкладыш, 5 — щеки

На рис. представлен монтажный блок БМК-160 грузоподъемностью 160 т. Блок состоит из восьми ролико, которые вращаются на оси. Ролики между собой разделены щеками и соединены с тягами. Снизу блока расположен съемный вкладыш. Блоки БМК-160 и БМК-280 удобны тем, что у них есть съемный вкладыш. Благодаря вкладышу поднимаемый элемент можно строповать витым или полотенчатым стропом. При строповке бесканатными инвентарными захватами их креПйТ к блоку пальцами, предварительно сняв вкладыш.

На монтажных работах применяют также монтажные блоки с откидными щеками и откидными серьгами. В такие блоки канат закладывают, не протаскивая его. Это удобно при большой длине каната, особенно при работе в стесненных условиях.

Блоки выполняют на чугунных или бронзовых втулках, а также на подшипниках качения. Блоки для полиспастов выбирают в зависимости от расчетной нагрузки, действующей на подвижный и неподвижный блоки; тягового усилия и канатоемкости лебедки; величины расстояния, на которое должно быть перемещено монтируемое оборудование.

Ролики блоков многоветвевых расчалок, не регулируемых по длине под нагрузкой, должны иметь отношение диаметра ролика, измеренного по дну канавки, к диаметру каната не менее 10 и соответствующее диаметру каната сечение канавки.

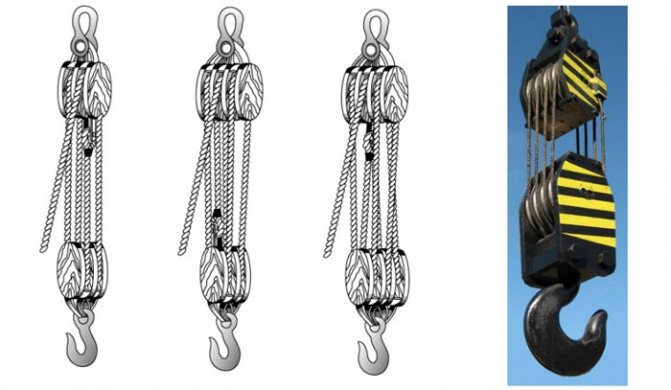

Устройство полиспаста и условия его работы

Основная область применения полиспастов – стреловые механизмы кранов. Всё многообразие полиспастов может быть сведено к двум требованиям: либо увеличить силу (силовые полиспасты), либо поднять скорость (скоростные полиспасты). В подъёмных кранах чаще используются первые, а подъёмниках – вторые. Таким образом, схемы скоростных и силовых полиспастов взаимно обратные.

В состав полиспаста входят следующие составляющие:

  1. Блоки с неподвижными осями
  2. Блоки с подвижными осями.
  3. Обводные блоки.
  4. Обводочные барабаны.

Все вышеперечисленные элементы располагаются преимущественно в вертикальной компоновке, причём место размещения барабана зависит от наличия обводных блоков: сверху, если такие блоки отсутствуют, и снизу – если присутствуют.

Количество блоков с неподвижными осями всегда на один меньше, чем с подвижными. При этом общее количество блоков определяет (для силовых полиспастов) кратность увеличения суммарного усилия на механизме. Количество обводных блоков определяется размерами узла: с увеличением числа таких блоков усилие также увеличивается.

Силовые полиспасты, назначение и устройство которых характеризуется несколькими параметрами, важнейшим из которых является нагрузка, развиваемая в подъёмном механизме. Она увеличивается с увеличением расчётной грузоподъёмности крана, кратности устройства (количества ветвей каната, на которых подвешен груз) и КПД блока. КПД учитывает потери на трение в осевых опорах, а также потери, определяемые жёсткостью каната или цепи.

Полиспастов может быть несколько, тогда суммарная нагрузка на блок пропорционально уменьшается. Одинарные полиспасты конструктивно проще, но и наименее эффективны. В них один конец неподвижно закрепляется на неподвижном элементе, а второй – на барабане. При этом угол отклонения весьма ограничен из-за опасности схода каната с блока. Наличие обводного блока существенно улучшает условия работы механизма: нагрузка становится симметричной, что снижает износ каната, и увеличивает допустимую скорость вращения блоков. Устойчивость действия полиспаста зависит также от расстояния между обводным и основными блоками. С увеличением этого параметра надёжность полиспаста как функционального узла возрастает, хотя одновременно увеличивается (из-за наличия соединительной оси) и его сложность. Другими схемами полиспастов, применяемых на практике, являются:

  • Сдвоенные трёхкратные, когда в схеме присутствует три рабочих блока и два обводных;
  • Сдвоенные трёхкратные, снабжённые уравнительной траверсой. Вариант используется в грузоподъёмной технике, которая эксплуатируется в тяжёлых и особо тяжёлых условиях.

Запасовка полиспастов

Запасовка – технологическая операция изменения расположения основных грузовых блоков полиспаста, а также расстояний между ними. Целью запасовки является изменение скорости или высоты подъёма грузов путём определённой схемы прохождения канатов по блокам устройства.

Схемы запасовки определяются типом грузоподъёмной техники. Известно, в частности, что механизмы изменения вылета стрелы различны для ручной или электротали – с одной стороны, и для кранов – с другой. Поэтому для лебёдок запасовка производится изменением расположения оси направляющего блока, и предназначается только для изменения длины вылета стрелы. В грузовых кранах запасовкой исправляют возможную криволинейность перемещения груза. Кроме грузовых канатов, запасовку применяют также и для канатных устройств перемещения рабочей тележки.

Различают следующие схемы запасовок:

  1. Однократная, которая применяется для грузоподъёмных механизмов стрелового типа с гуськом. Крюк при этом подвешивается на одной нитке каната, последовательно проводится через все неподвижные блоки, после чего наматывается на барабан. Такой способ запасовки наименее эффективен.
  1. Двухкратная, которая может быть применена на кранах, как с подъёмной, так и балочной стрелой. В первом случае неподвижные блоки располагаются на головке стрелы, а противоположный конец каната закрепляется в грузовой лебёдке. Во втором случае один из концов каната закрепляют на корне стрелы, а второй последовательно пропускают через обводной барабан, блоки крюковой подвески, стреловые блоки, блоки оголовка башни и затем подводят к грузовой лебёдке.
  1. Четырёхкратная, используемая для механизмов большой грузоподъёмности. Здесь реализуется одна из схем, описанных выше, но отдельно по каждому из блоков крюковой подвески. Две рабочих ветви каната при этом направляются на блоки рабочей стрелы. Соединение смежных полиспастов производится через дополнительный неподвижный блок, который устанавливается на стойке платформы поворота крана.
  1. Переменная, суть которой состоит в изменении грузоподъёмности крана. При таком виде запасовки (она может быть и двух-, и четырёхкратной) возможно соответствующее увеличение массы поднимаемого груза. Для этого в подвижные блоки дополнительно устанавливают по одной или две подвижных обоймы. Удержание обойм производит сам грузовой канат из-за разницы в усилиях, которые создаются наличием крюковой подвески. Изменение кратности запасовки выполняется опусканием крюковой подвески на опору при продолжающемся сматывании каната.

Двух- и особенно – четырёхкратная запасовка позволяет производить безопасный подъём груза, который практически вдвое превышает тяговое усилие, развиваемое лебёдкой. При этом проворот канатов под нагрузкой исключается, что существенно снижает их износ.
