Характеристики светодиодов, принцип работы, маркировка, монтаж

Входные параметры

Технические характеристики светодиодов, которые оказывают влияние на его работу, условно называют входными. Речь идёт о прямом (обратном) токе и напряжении и их графической зависимости.

Прямой ток

Техническим параметром №1 любого светодиода является ток, протекающий в прямом направлении через p-n-переход. Номинальный (рабочий) ток – это ток, при котором производитель гарантирует заявленную яркость в течение всего срока эксплуатации. Также указывается максимальный ток, превышение которого ведёт к электрическому пробою. Для некоторых модификаций номинальный прямой ток теоретически равен максимальному. В таких случаях рекомендуется эксплуатировать светодиод на 90-95% от номинального значения. Величина рабочего тока во многом зависит от размера кристалла и режима работы. Например, ток органического светодиода, используемого для формирования OLED матриц, не превышает нескольких микроампер. И, наоборот, кристалл мощностью 1 вт потребляет около 0,35 А.

Падение напряжения

Под этим параметром принято понимать прямое падение напряжения при протекании через p-n‑переход номинального тока. Его значение зависит от химического состава полупроводника (цвета свечения). Наименьшим прямым напряжением обладают инфракрасные диоды (около 1,9В), а наибольшим ультрафиолетовые (от 3,1 до 4,4В). Зачастую в паспорте указывают диапазон возможных значений.

Обратное напряжение

Под максимальным обратным напряжением понимают напряжение обратной полярности, прикладываемое к p-n-переходу, при превышении которого происходит электрический пробой и, как следствие, выход из строя полупроводникового прибора. Для превалирующей части светодиодов его значение составляет 5В. Среди излучающих диодов ИК-диапазона немало приборов с допустимым обратным напряжением 1 или 2 вольта.

Мощность рассеивания

Мощность, рассеиваемая корпусом, определяется как произведение максимального тока и прямого напряжения и указывает на наибольшее количество энергии, которую способен эффективно рассеивать светодиод в течение длительного времени. При превышении паспортного значения в кристалле полупроводника возникает электрический или тепловой пробой.

ВАХ

Вольтамперная характеристика светодиода представляет собой графическую зависимость прямого тока от прикладываемого прямого напряжения. С помощью этого технического параметра можно легко узнать падение напряжения на светодиоде при задании тока определённой величины без проведения лабораторных исследований. ВАХ помогает произвести теоретические расчёты будущей электрической цепи.

Диоды выпрямительные, принцип работы, характеристики, схемы подключения

Принцип работы, основные характеристики полупроводниковых выпрямительных диодов можно рассмотреть используя их вольтамперную характеристику (ВАХ), которая схематично представлена на рисунке 1.

Она имеет две ветви, соответствующие прямому и обратному включению диода.

При прямом включении выпрямительного диода ощутимый ток через него начинает протекать при достижении на диоде определенного напряжения Uоткр. Этот ток называется прямым Iпр. Его изменения на напряжение Uоткр влияют слабо, поэтому для большинства расчетов можно принять его значение:

0,7 Вольт для кремниевых диодов,
0,3 Вольт – для германиевых.

Естественно, прямой ток диода до бесконечности увеличивать нельзя, при его определенном значении Iпр.макс этот полупроводниковый прибор выйдет из строя. Кстати, существуют две основные неисправности полупроводниковых диодов:

пробой – диод начинает проводить ток в любом направлении, то есть станет обычным проводником. Причем, сначала наступает тепловой пробой (это состояние обратимо), затем электрический (после этого диод можно смело выбрасывать),
обрыв – здесь, думаю, пояснения излишни.

Если диод подключить в обратном направлении, через него будет протекать незначительный обратный ток Iобр, которым, как правило, можно пренебречь. При достижении определенного значения обратного напряжения Uобр обратный ток резко увеличивается, прибор, опять же, выходит из строя.

Числовые значения рассмотренных параметров для каждого типа диода индивидуальны и являются его основными электрическими характеристиками. Должен заметить, что существует ряд других параметров (собственная емкость, различные температурные коэффициенты и пр.), но для начала хватит перечисленных.

Здесь предлагаю закончить с чистой теорией и рассмотреть некоторые практические схемы.

СХЕМЫ ПОДКЛЮЧЕНИЯ ДИОДОВ

Для начала давайте рассмотрим как работает диод в цепи постоянного (рис.2) и переменного (рис.3) тока, что следует учитывать при том или ином включении диодов.

Iпр=Uн/Rн – все просто – это закон Ома.

Uн=U-Uоткр – см. начало статьи. Иногда величиной Uоткр можно пренебречь, бывают случаи, когда ее необходимо учитывать, например при расчете схемы подключения светодиода.

При включении диода в цепь переменного тока, помимо прочего, на нем периодически возникает обратное напряжение Uобр. Имейте в виду, следует учитывать его амплитудное значение (Для Uпр, кстати, тоже). Например, для бытовой электрической сети привычное всем напряжение 220В является действующим, а его амплитудное значение составляет 380В. Подробнее про это можно посмотреть на этой странице.

Это самое основное, про что надо помнить.

Теперь – несколько схем подключения диодов, часто встречающихся на практике.

Вне всякого сомнения, лидером здесь является мостовая схема диодов, используемая во всевозможных выпрямителях (рисунок 4). Выглядеть она может по разному, принцип действия одинаков, думаю из рисунка все ясно. Кстати, последний вариант – условное обозначение диодного моста в целом. Применяется для упрощения обозначения двух предыдущих схем.

Далее несколько менее очевидных схем (для постоянного тока):

Диоды могут выступать как “развязывающие” элементы. Управляющие сигналы Упр1 и Упр2 объединяются в точке А, причем взаимное влияние их источников друг на друга отсутствует. Кстати, это простейший вариант реализации логической схемы “или”.
Защита от переполюсовки (жаргонное – “защита от дураков”). Если существует возможность неправильного подключения полярности напряжения питания эта схема защищает устройство от выхода из строя.
Автоматический переход на питание от внешнего источника. Поскольку диод “открывается”, когда напряжение на нем достигнет Uоткр, то при Uвнеш <Uвн+Uоткр питание осуществляется от внутреннего источника, иначе – подключается внешний.

Преимущества

За небольшое количество времени сверхяркие и другие диоды стали довольно популярными и востребованными в различных сферах. Причина же скрывается именно в преимуществах, которые сейчас рассмотрим.

Изделия энергоэффективные. Среди всех имеющихся источников света данный вид считается максимально экономичным. Как правило, использование диодов позволяет снизить запросы на электричество до 80 %. Светодиод сверхяркий белый потребляет больше всего по сравнению с остальными.
Продукт способен долго работать, не требуя особенного обслуживания или профилактического осмотра.
Диод не сильно избирателен, что касается температурного режима. Поэтому использовать его можно в любых условиях.
Если необходим источник света, который защищен от попадания влаги и способен выдерживать удары, то среди сверхярких диодов есть такие модели.
При работе изделие не нагревается. Единственное, за чем необходимо следить – блок питания. Именно он принимает всю нагрузку на себя и нагревается.

Светодиодная лента на led 2835

Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.

Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.

СЛ на 60 (слева) и 120 smd светодиодов на метр

Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором

По конструктивному исполнению светодиодная лента различается на:

герметичную;
пылевлагозащищенную;
слабозащищенную;
без защиты.

Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.

Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.

Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?

Как узнать мощность светодиодов, используемых в ленте

Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.

Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:

Светодиодная лента smd 2835 120 СW Premium.
Светодиодная лента smd 2835 120 CW Econom.

Характеристики первой:

светодиодов на 1 м – 120;
удельная мощность – 8.4 Вт/м;
удельный световой поток – 635 лм/м;
напряжение питания – 12 В.

Характеристики второй:

светодиодов на 1 м – 120;
удельная мощность – 9.6 Вт/м;
удельный световой поток – 360 лм/м;
напряжение питания – 12 В.

Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.

Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.

Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.

Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.

Маркировка диодов

На корпусе диода обычно указывают материал полупроводника, из которого он изготовлен (буква или цифра), тип (буква), назначение или электрические свойства прибора (цифра), букву, соответствующую разновидности прибора, и дату изготовления, а также его условное обозначение.

Условное обозначение диода (анод и катод) указывает, как нужно подключать диод на платах устройств. Диод имеет два вывода, один из которых катод (минус), а другой — анод (плюс).

Условное графическое изображение на корпусе диода наносится в виде стрелки, указывающей прямое направление, если стрелки нет, то ставится знак «+».

На плоских выводах некоторых диодов (например, серии Д2) прямо выштамповано условное обозначение диода и его тип. При нанесении цветового кода, цветную метку, точку или полоску наносят ближе к аноду (рис. 1).

Для некоторых типов диодов используется цветная маркировка в виде точек и полосок (табл. 1). Диоды старых типов, в частности точечные, выпускались в стеклянном оформлении и маркировались буквой «Д» с добавлением цифры и буквы, обозначающих подтип прибора. Германиево-индиевые плоскостные диоды имели обозначение «Д7».

Рис. 1. Нанесение цветового кода на диоды.

Таблица 1 Цветовая маркировка полупроводниковых диодов.

Тип диода

Цвет кольца (к), точки (т)

со стороны катоде (в середине корпуса)

со стороны анода

Д2Б

Д2В

Д2Д

Д2Е

Д2Ж

Д2И

Белая т.

Оранжевая т

Голубая т.

Зеленая т.

Черная т.

Красная т.

Д9Б

Д9В

Д9Г

Д9Д

Д9Е

Д9Ж

Д9И

Д9К

Д9Л

Красная т.

Оранжевая т.

Желтая т.

Белая т.

Голубая т.

Зеленая и голубая т.

Две желтые т.

Две белые т.

Две зеленые т.

Красная т.

КД102А

КД102Б

Желтая т.

Оранжевая т.

Зеленая т.

Синяя т.

КД103А

КД103Б

Синяя т.

Желтая т.

КД105А

КД105Б

КД105В

КД105Г

Белая или желтая полоса на торце корпуса

Зеленая т.

Красная т.

Белая или желтая т.

КД106

КД209А*

КД209Б

КД209В

КД209Г

Метка черного, зеленого или желтого цвета

Белая т.

Черная т.

Зеленая т.

* Цвет корпуса коричневый.

Тип диода	Цвет кольца (к), точки (т)
со стороны катода (в середине корпуса}	со стороны анода
КД226А КД226Б КД226В КД226Г КД226Д КД226Е		Оранжевое к. Красное к. Зеленое к. Желтое к. Белое к. Голубое к.
КД243А КД243Б КД243В КД243Г КД243Д КД243Е КД243Ж	Фиолетовое к. Оранжевое к. Красное к. Зеленое к. Желтое к. Белое к. Голубое к.
КД510А	Одно широкое и два узких зеленых к.
2Д510А	Одно широкое и одно узкое зеленое к.
КД521А		1 шир + 2 узкие
КД521Б		Синие полосы
КД521В		Желтые полосы
КД522А	Одно узкое черное к.	Одно широкое
КД522Б	Два узких черных к.	Черное кольцо
КД522В	Три узких черных к.	+ тип диода

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Типовая классификация

Как определить напряжение и полярность

Светодиод пропускает ток только в одном направлении

Поэтому важно подключить устройство в схему правильно. Для этого нужно определить, который из выводов корпуса является катодом, а который анодом

Визуально – традиционно ножка катода короткая, а анода длинная. Катод имеет знак «минус», анод – «плюс». Можно найти катод и по-другому. Внимательно посмотрев через корпус, можно увидеть кристаллик на подставке. Вывод подставки и будет катодом.
Подключение к источнику питания – выбирают устройство, напряжение которого не выше допустимого для светодиода напряжения. Обычно это батарейка или резистор. При правильном положении светодиод светится ярче.
Использование мультиметра – выставляют шкалу на приборе в режим измерения сопротивления и прикасаются щупами к выводам светодиода. Контакт очень короткий. При обратном подключении мультиметр ничего не показывает, при правильном – замеряет сопротивление в районе 1,7 кОм.

Светодиоды и оптоэлектроника

Раз диод излучает свет, значит обозначение светодиода должно быть с указанием этой особенности, поэтому к обычному диоду добавили две исходящие стрелки.

Обозначение светодиодов на электрической схеме

В реальности есть много разных способов определить полярность, подробнее об этом есть целая статья. Ниже, для примера, распиновка зеленого светодиода.

Обычно у светодиода маркировка выводов выполняется либо меткой, либо ножками разной длины. Короткая ножка – это минус.

Распиновка зеленого светодиода

Фотодиод, прибор обратный по своему действию от светодиода. Он изменяет состояние своей проводимости в зависимости от количества света, попадающего на его поверхность. Его обозначение:

Фотодиод BPD-BQA914

Такие приборы используются в телевизорах, магнитофонах и прочей аппаратуре, которая управляется пультом дистанционного управления в инфракрасном спектре. Такой прибор можно сделать, спилив корпус обычного транзистора.

Часто применяется в датчиках освещенности, на устройствах автоматического включения и выключения осветительных цепей, например таких:

Датчик освещения

Оптоэлектроника – область которая получила широкое распространения в передаче данных и устройствах связи и управления. Благодаря своему быстродействию и возможности осуществить гальваническую развязку, она обеспечивает безопасность для питаемых устройств в случае возникновения высоковольтного скачка на первичной стороне. Однако не в таком виде как указано, а в виде оптопары.

Схема с оптопарой

В нижней части схемы вы видите оптопару. Включение светодиода здесь происходит замыканием силовой цепи с помощью оптотранзистора в цепи светодиода. Когда вы замыкаете ключ, ток идёт через светодиод в оптопаре, в нижнем квадрате слева. Он засвечивается и транзистор, под действием светового потока, начинает пропускать ток через светодиод LED1, помеченный зеленым цветом.

Такое же применение используется в цепях обратной связи по току или напряжению (для их стабилизации) многих блоков питания. Сфера применения начинается от зарядных устройств мобильных телефонов и блоков питания светодиодных лент, до мощных питающих систем.

Диодов существует великое множество, некоторые из них похожи по своим характеристикам, некоторые имеют совершенно необычные свойства и применения, их объединяет наличие всего лишь двух функциональных выводов.

Вы можете встретить эти элементы в любой электрической схеме, нельзя недооценивать их важность и характеристики. Правильный подбор диода в цепи снаббера, например, может значительно повлиять на КПД и тепловыделение на силовых ключах, соответственно на долговечность блока питания

Если вам было что-нибудь непонятно – оставляйте комментарии и задавайте вопросы, в следующих статьях мы обязательно раскроем все непонятные вопросы и интересные моменты!

Разновидности и устройство

Все светодиоды разделяют на категории индикаторные и осветительные.

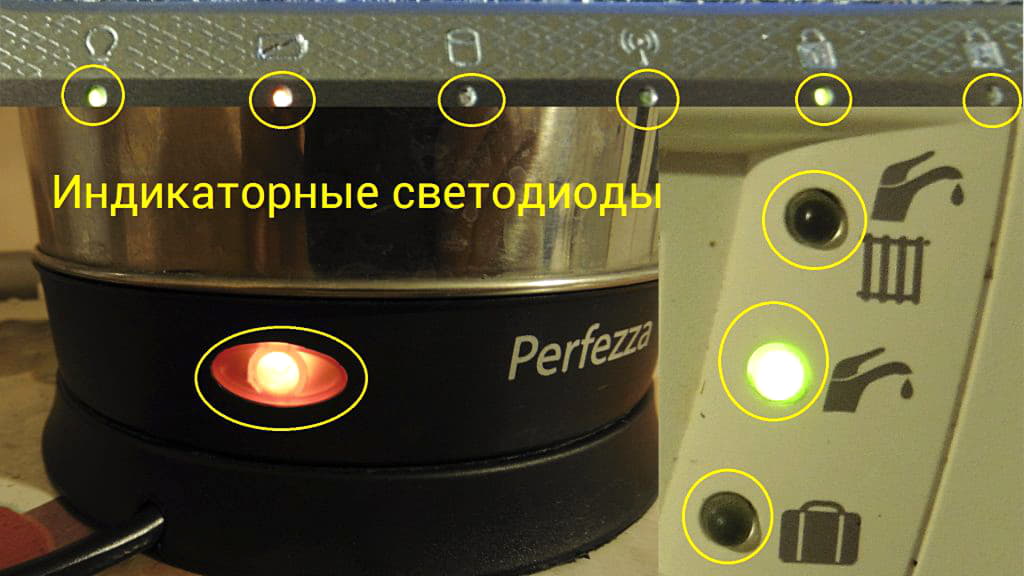

Индикаторные устройства

Назначение состоит в индикации процессов и состояния. Также используются для подсветки приборных палений, мониторов. Мощность их сравнительно невелика – до 0,02 Вт, яркость умеренная.

Классификация диодов связана с конструкцией.

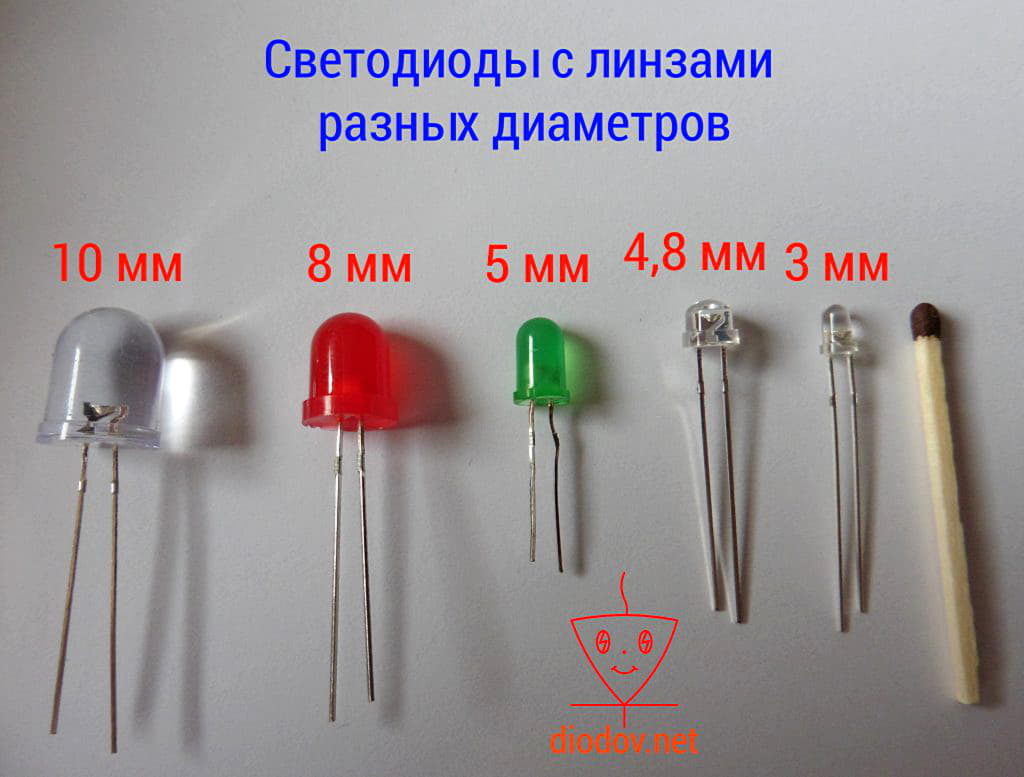

DIP – светоизлучающий маломощный кристалл заключен в корпус, обычно с выпуклой линзой. Форма корпуса цилиндрическая с диаметром от 3 мм и прямоугольная. Выпускаются модели, излучающие свет от инфракрасного до ультрафиолетового. Могут быть одно- и многоцветными, если требуется сложная индикация. Минус устройства – небольшой угол рассеяния, не более 60 градусов.
Super Flex «Pirahna» – сверхъяркий полупроводник в прямоугольном корпусе с 4 выводами. Конструкция легко крепится на плату. Диод используют для подсветки автомобильных приборов, рекламных вывесок холодных огней. Выпускают красный, зеленый, синий и 3 белых светодиодов. Корпусов всего 2: на 3 и 5 мм с линзой и без нее. Угол рассеивания – от 40 до 120 градусов.
Straw Hat – по виду напоминают двухвыводные цилиндрические модели, но меньшей высоты с линзой с большим радиусом. Полупроводник здесь расположен намного ближе к стенке линзы, что обеспечивает больший угол рассеивания – 100–140 градусов. Выпускают синие, красные, зеленые, желтые и белые светодиоды. Они чаще используются в декоративных целях, так как создают рассеянный, а не направленный свет. Обычная сфера применения – места, где требуется равномерная подсветка.
SMD – вариант для поверхностного монтажа. Кристаллы помещаются в корпуса прямоугольные и квадратные, но плоские. Размеры указаны в маркировке – 0603, 0805, где цифры обозначают длину и ширину в сотых дюйма. Есть разновидности с выпуклой линзой и без нее. Светодиоды сверхъяркие, мощность до 0,1 Вт, как цветные, так и белые. SMD-модели получили широкое применение при монтаже подсветки.

Осветительные светодиоды

Лазерный светодиод

Такие полупроводники применяются для освещения: помещений, улиц, автомобилей. Они намного мощнее и выпускаются только в белом цвете разной температуры: белый холодный, белый теплый, дневной.

На самом деле белого излучения в природе не существует. Чтобы получить генератор белого света, комбинируют три базовых цвета – красный, синий, желтый.

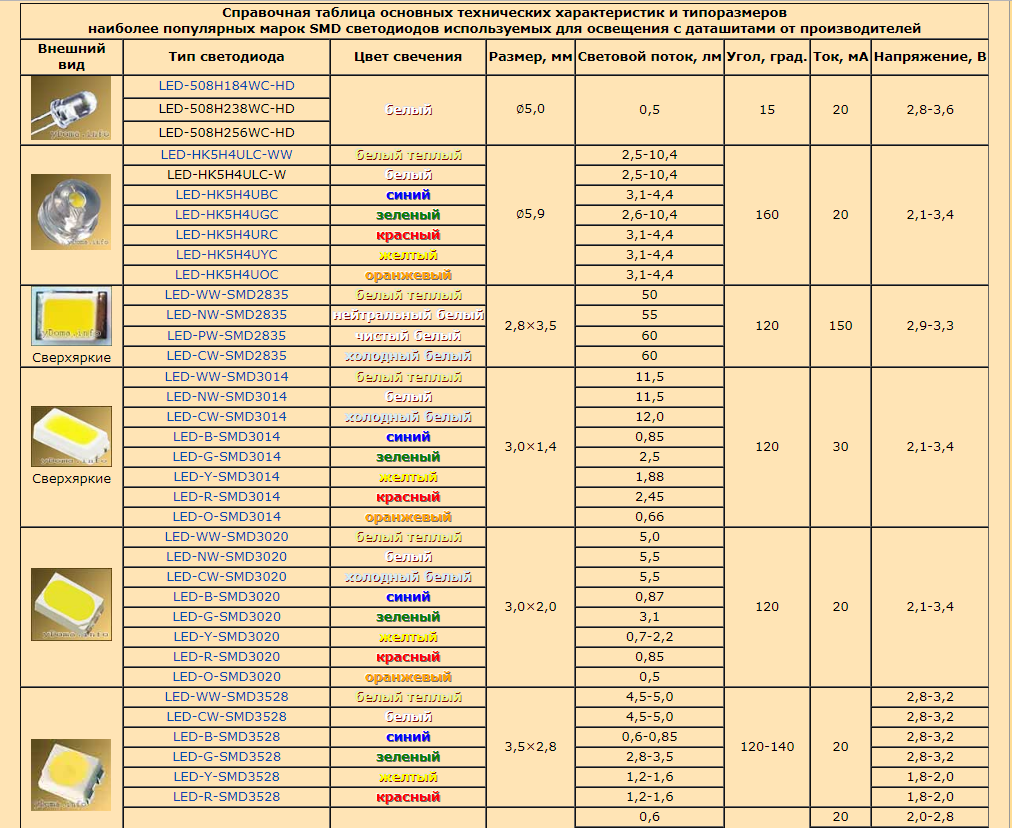

SMD LED – большинство осветительных светодиодов имеет такое исполнение. От индикаторных их отличает только большая мощность. Угол рассеивания – 100–130 градусов, поэтому для равномерного освещения нужно много LED.

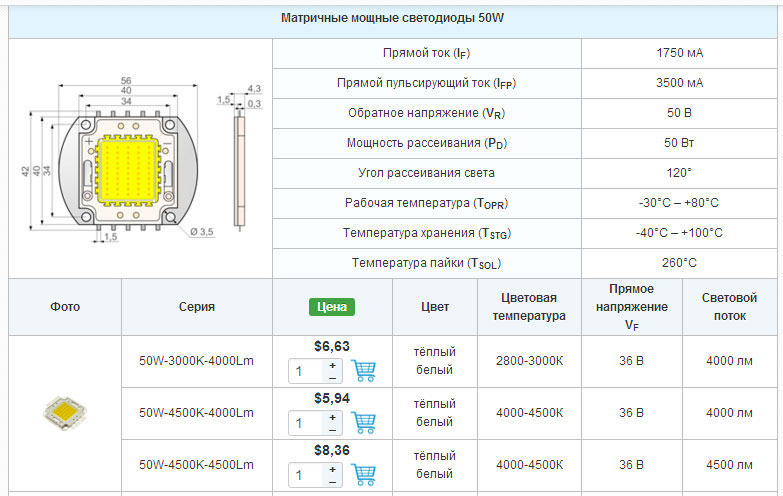

COB – по сути, аналог платы, в которую интегрировано большое количество кристаллов SMD – несколько десятков. Угол рассевания – 180 градусов, так что этот вариант подходит для формирования только рассеянного излучения.
Filament LED – спектр излучения близок к лампе накаливания. Чаще используется для освещения жилых комнат и для создания декоративного освещения. КПД модели выше, чем у SMD.

Выпускают еще один необычный вариант – лазерный светодиод. Полупроводниковые кристаллы в них излучают узконаправленный поток света – в 5–10 градусов. Применяются в лазерных устройствах, наподобие строительного уровня, в линиях оптоволоконной связи, в целеуказателях.

Основные характеристики

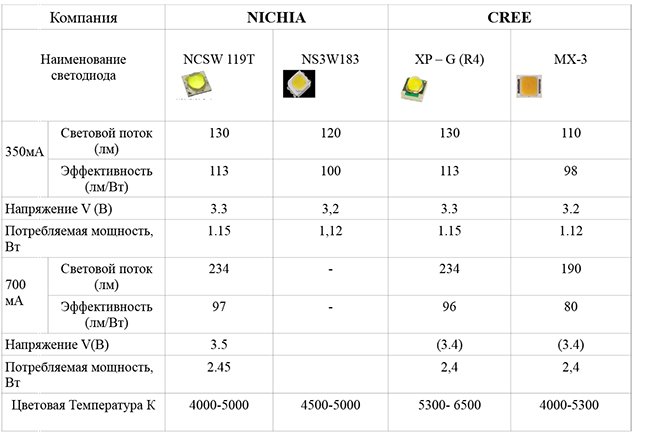

При покупке светодиодов необходимо оценить его важнейшие параметры. К ним относится величина номинала тока, напряжения, вольтамперная характеристика и другие.

Вольтамперная характеристика

Светодиод на схеме функционирует, если ток пропускают в прямом направлении. Однако вольтамперная характеристика в этом направлении нелинейная. То есть, чтобы полупроводник начал проводить ток, последний должен достичь определенного порогового напряжения.

Эта характеристика определяется материалом прибора. ВАХ позволяет только подобрать токоограничительный резистор и в точности рассчитать, какое напряжение нужно приложить к кристаллу.

Прямой номинальный ток и падение напряжения

Прямой номинальный ток – это рабочий ток, при котором светодиод не перегорит, p-n-переход не будет пробит, а прибор будет нормально работать. Указывают в паспорте и пиковый ток – максимальный, который прибор может проводить только импульсами.

Номинальный ток светодиода вызывает падение напряжения на p-n-переходе. Величина зависит от состава полупроводника, длины волны. Так, оранжевый светодиод излучает при подаче напряжения от 2,03 до 2,1 вольт, а белый – при 3,5 вольт.

Максимальное обратное

Вольтаж, при котором происходит пробой кристалла. В среднем обратный максимум составляет 5 В. Для COB величина больше, а для инфракрасных индикаторов всего 1–2 В.

Световой поток

Сила света или интенсивность в заданном направлении источника. Чем меньше угол рассеивания, тем больше сила света при одинаковом световом потоке.

Показатели измеряются при температуре +25°С. Выражается обычно в люменах.

Угол рассеивания

Параметр изменяется от 15 до 180 градусов, а в отдельных моделях составляет даже 5 градусов. Чем шире угол излучения, тем более рассеянный свет генерирует прибор. Но обычно светодиод оснащают фокусирующей линзой, поэтому яркость света неодинаковая по углу рассеяния.

Длина волны и цветовая температура

Показатель указывает на характер излучения. Длина волны инфракрасного излучения составляет более 760 нм, видимого желтого – от 560 до 590 нм, ультрафиолетового – менее 400 нм.

Цветовая температура обычно указывается в белых светодиодах. Она точно определяет оттенков белого, например, холодный белый имеет температуру в 6000 К, дневной – 4500 К.

Световая отдача

Характеристика осветительных светодиодов, которая определяет, сколько люменов генерирует светильник при определенной мощности – в 1 Вт. В среднем для светодиодов это составляет 100 Лм/Вт. Появились модели, в которых этот показатель выше, чем у люминесцентных и достигает 150 и более Лм/Вт.

Диоды, какие они бывают?

Кроме отдельных выпрямительных диодов их группируют по области применения в один корпус.

Обозначение диодного моста

Например, так изображается диодный мост для выпрямления однофазного напряжения переменного тока. А ниже внешний вид диодных мостов и сборок.

Внешний вид диодного моста

Другим видом выпрямительного прибора является диод Шоттки – предназначен для работы в высокочастотных цепях. Выпускается как в дискретном виде, так и в сборках. Их часто можно встретить в импульсных блоках питания, например БП для персонального компьютера AT или ATX.

Обычно на сборках Шоттки на корпусе указывается его цоколевка и внутренняя схема включения.

Диод Шоттки

Технические характеристики

На сегодняшний день светодиоды smd 2835 выпускаются в трех исполнениях:

0.2 Вт;
0.5 Вт;
1 Вт.

Все они одинаковы по внешнему виду и отличаются лишь мощностью кристалла, установленного в корпусе. Отдельно от этих трех типов светодиодов стоит китайская разработка мощностью 0.09 Вт. По сути, это обычная подделка, имеющая стандартную маркировку, но оснащенная маломощным кристаллом со световым потоком в 8 лм.

Стоит такой светодиод недорого, но хуже всего то, что внешне отличить его от нормального фирменного светодиода весьма сложно – кристалл не всегда просматривается через компаунд, и визуально определить его размеры бывает невозможно. В сопроводительной же документации к приборам наши китайские друзья могут указать все что угодно. Единственная возможность не попасть на подделку – не покупать подозрительно дешевые приборы.

Остальные же характеристики светодиодов, включая и китайскую версию, я свел в табличку:

Основные характеристики smd led 2835

Параметр	Светодиод
smd 2835 0.09w	smd 2835 0.2w	smd 2835 0.5w	smd 2835 1w
Потребляемая мощность, Вт	0.09	0.2	0.5	1
Световой поток, лм	8	20	50	100
Рабочий ток, мА	25	60	150	300
Рабочее напряжение, В	3.2	3.2	3.2	3.2
Максимально допустимая температура корпуса, °С	+60	+80	+80	+110
Габариты, мм	2.8 х 3.5	2.8 х 3.5	2.8 х 3.5	2.8 х 3.5
Угол излучения, градусов	120	120	120	120

Какие бывают светодиоды

Специфичные диоды

Выпрямительный диод мы уже рассмотрели, давайте взглянем на диод Зенера, который в отечественной литературе называют – стабилитрон.

Обозначение стабилитрона (диод Зенера)

Внешне он выглядит как обычный диод – черный цилиндр с меткой на одной из сторон. Часто встречается в маломощном исполнении – небольшой стеклянный цилиндр красного цвета с черной меткой на катоде.

Обладает важным свойством – стабилизация напряжения, поэтому включается параллельно нагрузке в обратном направлении, т.е. к катоду подключается плюс питания, а анод к минусу.

Следующий прибор – варикап, принцип его действия основан на изменении величины барьерной емкости, в зависимости от величины приложенного напряжения. Используется в приемниках и в цепях, где нужно производить операции с частотой сигнала. Обозначается как диод, совмещенный с конденсатором.

Варикап — обозначение на схеме и внешний вид

Динистор – обозначение которого выглядит как диод, перечеркнутый поперек. По сути так и есть – он из себя представляет 3-х переходный, 4-х слойный полупроводниковый прибор. Благодаря своей структуре обладает свойством пропускать ток, при преодолении определенного барьера напряжения.

Например, динисторы на 30В или около того часто используются в лампах «энергосберегайках», для запуска автогенератора и других блоках питания, построенных по такой схеме.

Обозначение динистора

Маркировки LED-диодов

На светильниках обычно при помощи маркировки указываются типы светодиодов, используемых в нем. Какими могут быть виды этих световых элементов и каковы их особенности – вопрос, который требует разъяснений.

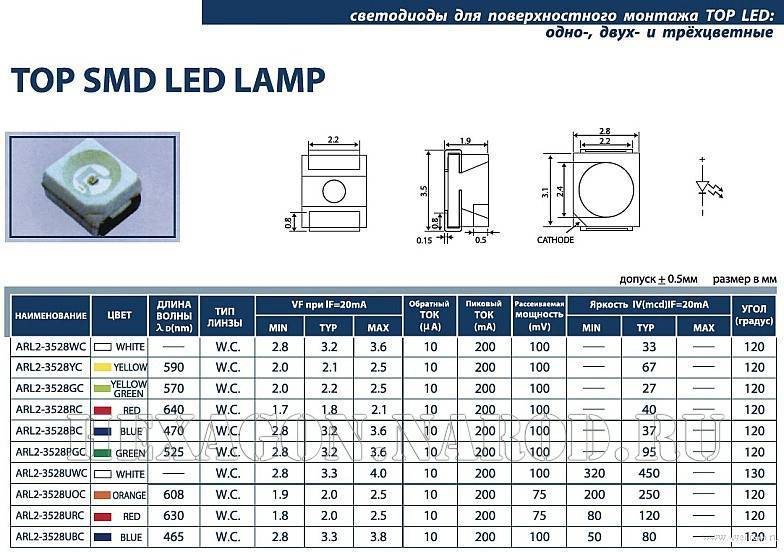

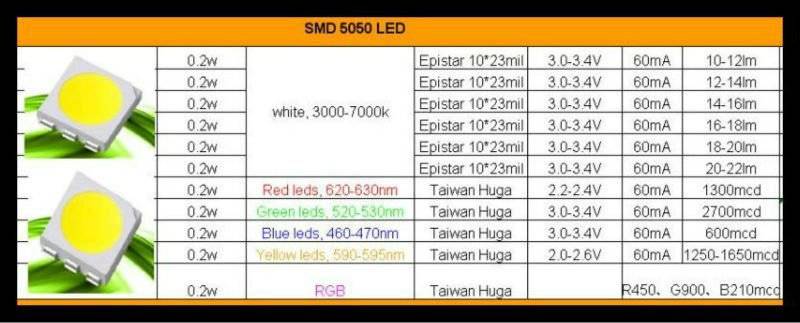

Светодиоды SMD

Расшифровывается маркировка светодиодов SMD как Surface Mounted Device, что по-русски звучит как «поверхностное оборудование». Иными словами, такой LED SMD-прибор находится на поверхности светильника. Для примера можно взять световую полосу, над уровнем которой находятся именно такие SMD-диоды. Маркировка в виде чисел указывает на размеры светодиодов. К примеру, имеется название прибора – SMD 3528 LED (или 3528 SMD LED). Его размер 3.5 х 2.8 мм. Светодиодные полосы с такими диодами прекрасно гнутся, за счет чего очень удобны в случае установки. Также и их подключение не представляет никаких сложностей.

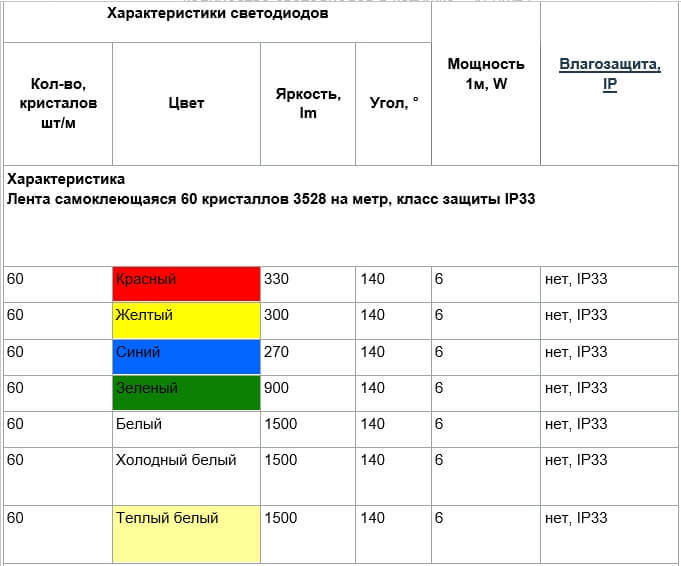

Многоцветная светодиодная лента

Светодиоды DIP LED

Еще один тип светодиода с очень похожими SMD-характеристиками. Выглядят они как цилиндр, размещенный по ленте. Отличается наличием хорошей силиконовой защиты. Цифровое обозначение указывает так же на размеры элемента (тот же пример, как и с SMD 3528). Применяется он только для стекла, к примеру, для полок гарнитура из этого материала. В отличие от ленты с SMD, светодиодная полоса с DIP сгибается не только вдоль, но и поперек.

Как определить параметры светодиода по внешнему виду?

Следующим подходом пользуются более опытные электронщики. Однако в нем нет ничего сложного. Преимущественное большинство светодиодов разделяется на индикаторные и общего назначения. Индикаторные, как правило, менее ярко светят, чем остальные. Это и понятно, ведь для индикации очень яркий свет не нужен. Индикаторные светодиоды применяются для сигнализации работы различных электронных устройств. Например, при включении в розетку, они показывают, что устройство находится под напряжением. Они встречаются в чайниках, ноутбуках, выключателях, зарядных устройствах, компьютерах и т.п. Электрические параметры их вне зависимости от внешнего вида следующие: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).

Светодиоды общего назначения светят ярче предыдущих, поэтому могут использоваться в качестве осветительных приборов. Однако для индикации тоже пойдут, если снизить ток. Как ни странно, но преобладающее большинство и таких светодиодов имеют значение номинального тока потребления тоже 20 мА. А вот напряжение их может находиться в пределах от 1,8 до 3,6 В. В этом классе находятся и сверхяркие светодиоды. При том же токе напряжение у них, как правило выше – 3,0…3,6 В.

В целом светодиоды подобного типа имеют стандартный размерный ряд, основным параметром которого есть диаметр круга линзы или ширина и толщина стороны, если линза прямоугольной формы.

Диаметр линзы, мм: 3; 4,8; 5; 8 и 10.
