Виды и типы светодиодов: классификация, характеристики, назначение

Входные параметры

Технические характеристики светодиодов, которые оказывают влияние на его работу, условно называют входными. Речь идёт о прямом (обратном) токе и напряжении и их графической зависимости.

Прямой ток

Техническим параметром №1 любого светодиода является ток, протекающий в прямом направлении через p-n-переход. Номинальный (рабочий) ток – это ток, при котором производитель гарантирует заявленную яркость в течение всего срока эксплуатации. Также указывается максимальный ток, превышение которого ведёт к электрическому пробою. Для некоторых модификаций номинальный прямой ток теоретически равен максимальному. В таких случаях рекомендуется эксплуатировать светодиод на 90-95% от номинального значения. Величина рабочего тока во многом зависит от размера кристалла и режима работы. Например, ток органического светодиода, используемого для формирования OLED матриц, не превышает нескольких микроампер. И, наоборот, кристалл мощностью 1 вт потребляет около 0,35 А.

Падение напряжения

Под этим параметром принято понимать прямое падение напряжения при протекании через p-n‑переход номинального тока. Его значение зависит от химического состава полупроводника (цвета свечения). Наименьшим прямым напряжением обладают инфракрасные диоды (около 1,9В), а наибольшим ультрафиолетовые (от 3,1 до 4,4В). Зачастую в паспорте указывают диапазон возможных значений.

Обратное напряжение

Под максимальным обратным напряжением понимают напряжение обратной полярности, прикладываемое к p-n-переходу, при превышении которого происходит электрический пробой и, как следствие, выход из строя полупроводникового прибора. Для превалирующей части светодиодов его значение составляет 5В. Среди излучающих диодов ИК-диапазона немало приборов с допустимым обратным напряжением 1 или 2 вольта.

Мощность рассеивания

Мощность, рассеиваемая корпусом, определяется как произведение максимального тока и прямого напряжения и указывает на наибольшее количество энергии, которую способен эффективно рассеивать светодиод в течение длительного времени. При превышении паспортного значения в кристалле полупроводника возникает электрический или тепловой пробой.

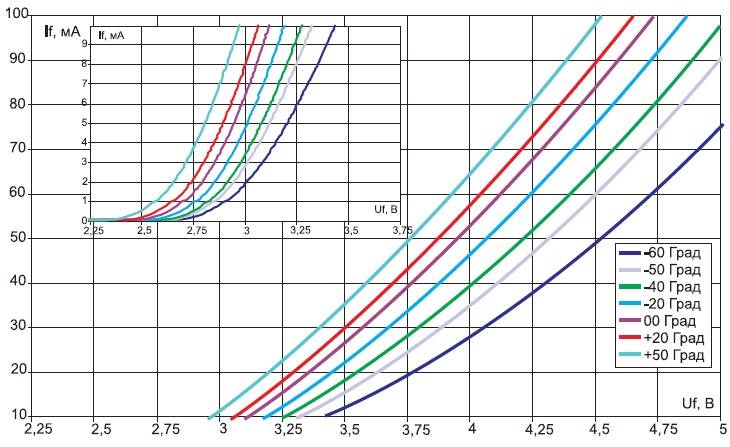

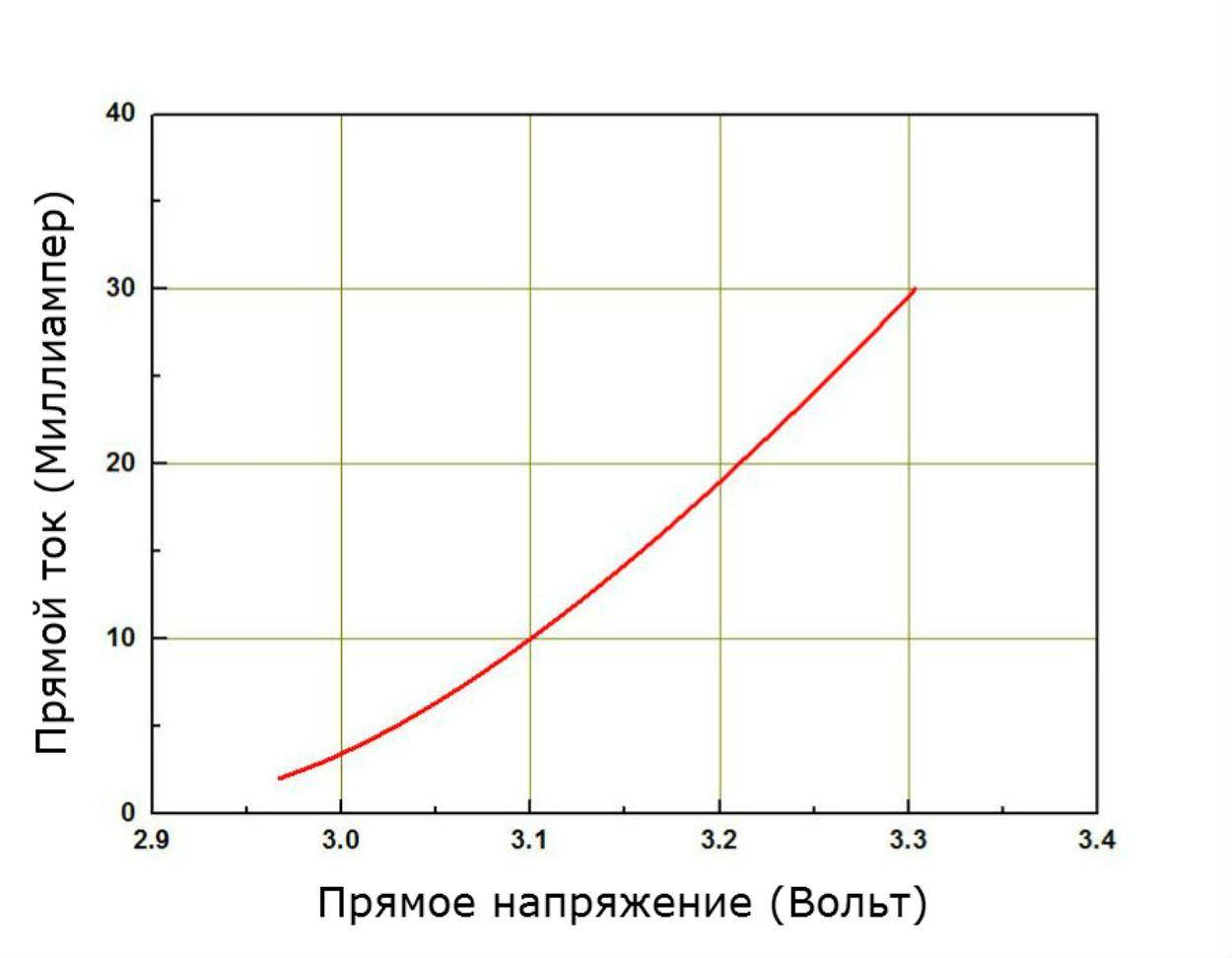

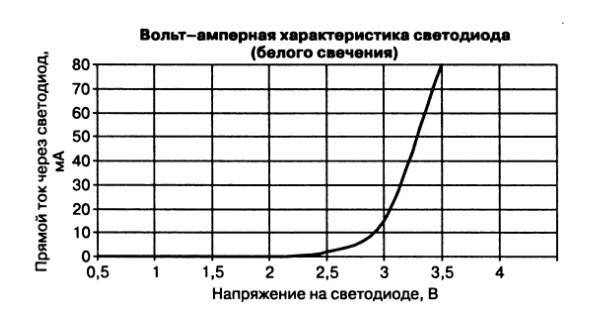

ВАХ

Вольтамперная характеристика светодиода представляет собой графическую зависимость прямого тока от прикладываемого прямого напряжения. С помощью этого технического параметра можно легко узнать падение напряжения на светодиоде при задании тока определённой величины без проведения лабораторных исследований. ВАХ помогает произвести теоретические расчёты будущей электрической цепи.

Маркировка диодов

Проще всего маркируются диоды в металлическом корпусе. В большинстве случаев на них наносится обозначение прибора и его цоколевка. Диоды в пластиковом корпусе маркируются кольцевой меткой со стороны катода. Но нет гарантии, что производитель строго соблюдает это правило, поэтому лучше обратиться к справочнику. Ещё лучше прозвонить прибор мультиметром.

Отечественные стабилитроны малой мощности и некоторые другие приборы могут иметь метки из двух колец или точек разного цвета на противоположных сторонах корпуса. Чтобы определить тип подобного диода и его цоколевку, надо взять справочник или найти в интернете онлайн-определитель маркировки.

Достоинства и недостатки

Светодиоды – СИД (светоизлучающий диод) или LED, от английского Light Emitting Diode – как источники электрического искусственного света обладают множеством достоинств. По сравнению с традиционными лампами накаливания ЛН, в т.ч. и галогенными, они более энергоэффективны. Это подтверждается таким параметром, как светоотдача. Например, светоотдача, т.е. отношение количества света, которое выдает источник света к потребленной мощности у разных источников имеет такие значения, в Лм/Вт:

• у обычных ламп накаливания – от 4-5 до 12-13;
• у галогенных – от 14 до 17-18;
• у люминесцентных – от 45-50 до 70;
• у разрядных металлогалогенных – от 75-80 до 100-105;
• у светодиодов и мощных разрядных натриевых ламп – около 110-115;
• у перспективных светодиодов – около 250-270.

К другим достоинствам относятся:

• длительный срок эксплуатации, который больше номинального срока службы ламп накаливания в 10-100 раз;
• к.п.д. значительно больший, чем у других источников света;
• высочайшая надежность обеспечена механической прочностью твердотельного кристалла, пайкой по большим плоскостям контактных площадок, небольшими размерами и массой корпуса приборов и пр.;
• электрическая безопасность – рабочее напряжение не превышает 12-18 В и только некоторые светодиодные изделия питаются от сети 230 В напрямую;
• безопасность для здоровья человека и природы – материалы, используемые в конструкции нейтральны или малоопасны, в то время в других энергоэффективных источниках света – разрядных лампах, люминесцентных трубчатых, компактных, индукционных и т.п. используется ртуть – материал 1-й группы опасности, который имеет свойства накапливаться в организме человека и животных;
• достаточно высокое качество света: разная цветовая температура, точное цветовоспроизведение, малый уровень пульсаций светового потока и т.п.;
• работа в разных климатических условиях: при высокой влажности и запыленности воздуха, при температуре минус 50-60℃;
• мгновенный выход на рабочий режим. Разрядным лампам на это требуется от 30 сек до нескольких минут;
• неограниченное число включений. Люминесцентные источники света имеют от 7-8 до 20-25 тыс. включений;
• высокая стабильность параметров во времени.

Белые светодиоды с трехкомпонентным люминофором имеют в спектре излучения 3-5 спектральных линий, а современные газоразрядные лампы – 2-3. Поэтому светодиоды имеют более высокий коэффициент цветопередачи, чем люминесцентные лампы.

Но светодиоды имеют и недостатки:

• ограничение по верхней рабочей температуре, не превышающей 80-100℃;
• высокая стоимость, но она компенсируется длительной работой и минимумом техобслуживания.

У некоторых разновидностей светодиодов при производстве обеспечивают нужный оттенок белого света – от супертеплого до очень холодного, или практически любой цвет. Регулируемые светодиоды – RGB-триады, тройки разноцветных кристаллов в одном корпусе, позволяют получить любой белый или цветовой оттенок. В светильниках, лентах и линейках, модулях на светодиодной основе эти возможности еще больше.

Устройство светодиода.

Led-диод состоит из полупроводникового кристалла, который закреплен на подложке, корпуса с контактами и оптической системы.

Устройства индикаторных (DIP), плоских (SMD) и СОВ элементов различаются снаружи.

Конструктивное устройство DIP.

DIР-светодиод в разрезе.

В основании прибора монтируются контакты. Кристалл (один или несколько) закреплен на катоде. К кристаллу присоединяется проволока. Она соединяет полупроводники с анодом. Это необходимо для группировки двух проводников с различными типами проводимости. Сверху led-элемент герметично покрывается линзой. Корпус устройства изготавливается в виде цилиндра из эпоксидной смолы, край которого обрезан со стороны катода. Монтаж led-элемента происходит путем пайки длинных выводов.

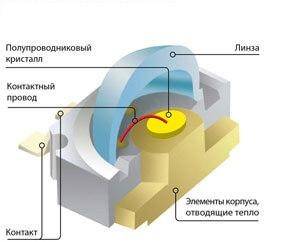

Конструктивное устройство SMD.

SMD-светодиод в разрезе.

Корпус изготавливается параллелепипедом. Его основа – теплоотвод от кристалла. На  нее монтируется полупроводниковый элемент. Контактный провод соединяет его с анодом. Контакты выполняются плоскими. Сверху элемент герметично накрывается линзой.

Конструктивное устройство СОВ.

COB-технология – новейшее направление в производстве.

Такие светоизлучающие диоды имеют в основании теплопроводящую подложку (обычно алюминиевую). На нее непроводящим клеем закрепляют полупроводниковые кристаллы, которые объединены по последовательно-параллельной схеме. Сверху все покрывается люминофором.

Такой тип led легко монтируется, выдает хороший световой поток и не искажает цвета. Востребованы в производстве небольших, ярких прожекторов и декоративной подсветки. В отличие от DIP и SMD способны работать при повышенных температурах. Но из-за своего устройства имеют меньший срок эксплуатации по сравнению.

Если на одной подложке смонтировано множество кристаллов, то такой led-элемент называется светодиодной матрицей.

Конструктивное устройство PCB Star.

Состоит из одного большого кристалла, который монтируется на алюминиевую подложку в форме звезды. За счет увеличенной площади кристалла повышается мощность светодиода. Упрощается его фокусировка. Поэтому РCB Star востребованы в производстве ярких источников света: от фонариков до прожекторов.

Размер кристалла

В общих характеристиках светоизлучающих диодов можно встретить значение размера кристалла. Эта величина измеряется в Милах (mil), 1 mil соответствует 0,0254 мм. Стандартные размеры квадрата кристалла 24×24, 24×40, 35×35 и 40×40 mil. Считается, чем больше его площадь, тем больше потребляемая мощность, при этом снижается нагрев при работе и увеличивается предел перегрузки. Для сравнения размеры 40×40mil соответствуют 1,143 × 1,143 мм и потребляют около 1 Вт.

Естественно, большое значение имеет материал для изготовления и условия, при которых кристалл выращивался. Также значение имеет качество калибровки. Это к тому, что себе дешевле приобретать светодиоды известных брендов, показатели многих китайских лед источников света завышены.

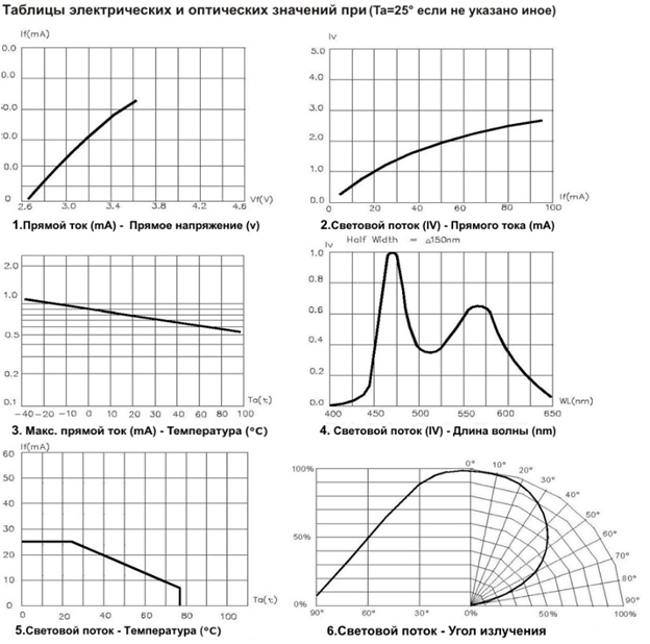

Основные характеристики светодиодов

Как и любой диод, LED имеет общие, «диодные» характеристики. Предельные параметры, превышение которых ведет к выходу прибора из строя:

• максимально допустимый прямой ток;
• максимально допустимое прямое напряжение;
• максимально допустимое обратное напряжение.

Остальные характеристики носят специфический «светодиодный» характер.

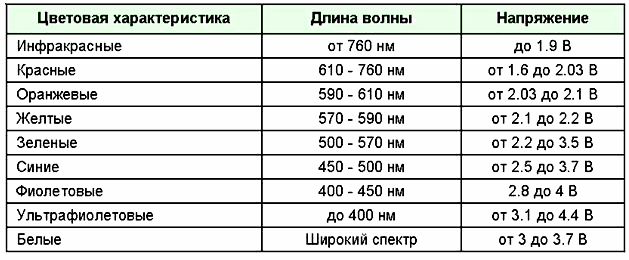

Цвет свечения

Цвет свечения – этот параметр характеризует СД оптического диапазона. У осветительных приборов в большинстве случаев белый с различной световой температурой. У индикаторных может быть любым из видимой цветовой гаммы.

Длина волны

Этот параметр в определенной степени дублирует предыдущий, но с двумя оговорками:

• у приборов ИК и УФ диапазонов видимого цвета нет, поэтому для них эта характеристика единственная, характеризующая спектр излучения;
• этот параметр больше применим для светодиодов с непосредственным излучением – элементы с люминофором излучают в широкой полосе, поэтому однозначно их свечение длиной волны не охарактеризовать (какая длина волны может быть у белого цвета?).

Поэтому длина излучаемой волны – достаточно информативная цифра.

Потребляемый ток

Потребляемый ток – это рабочий ток, при котором яркость излучения оптимальна. При его небольшом превышении не происходит скорого выхода прибора из строя – и в этом его отличие от максимально допустимого. Снижение его также нежелательно – интенсивность излучения упадет.

Мощность

Потребляемая мощность – здесь все просто. На постоянном токе – это просто произведение потребляемого тока на приложенное напряжение. Путаницу в это понятие вносят производители светотехники, указывая на упаковке крупными цифрами эквивалентную мощность – мощность лампы накаливания, световой поток которой равен потоку данного светильника.

Видимый телесный угол

Видимый телесный угол проще всего представить в виде конуса, исходящего из центра источника света. Данный параметр равен углу раскрыва этого конуса. Для индикаторных светодиодов он определяет, как срабатывание сигнализации будет видно со стороны. Для осветительных элементов от него зависит световой поток.

Максимальная сила света

Максимальная сила света в технических характеристиках прибора указывается в канделах. Но на практике удобнее оказалось оперировать понятием светового потока. Световой поток (в люменах) равен произведению силы света (в канделах) на видимый телесный угол. Два светодиода с равной силой света дают разное освещение при разном угле. Чем больше угол, тем больше световой поток. Так удобнее для расчета систем освещения.

Падение напряжения

Падение напряжения при прямом токе – это напряжение, которое падает на светодиоде в открытом состоянии. Зная его, можно рассчитать напряжение, потребное, например, для открывания последовательной цепочки светоизлучающих элементов.

Watch this video on YouTube

Что такое SMD светодиоды: их характеристики и отличие от обычных

Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.

Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.

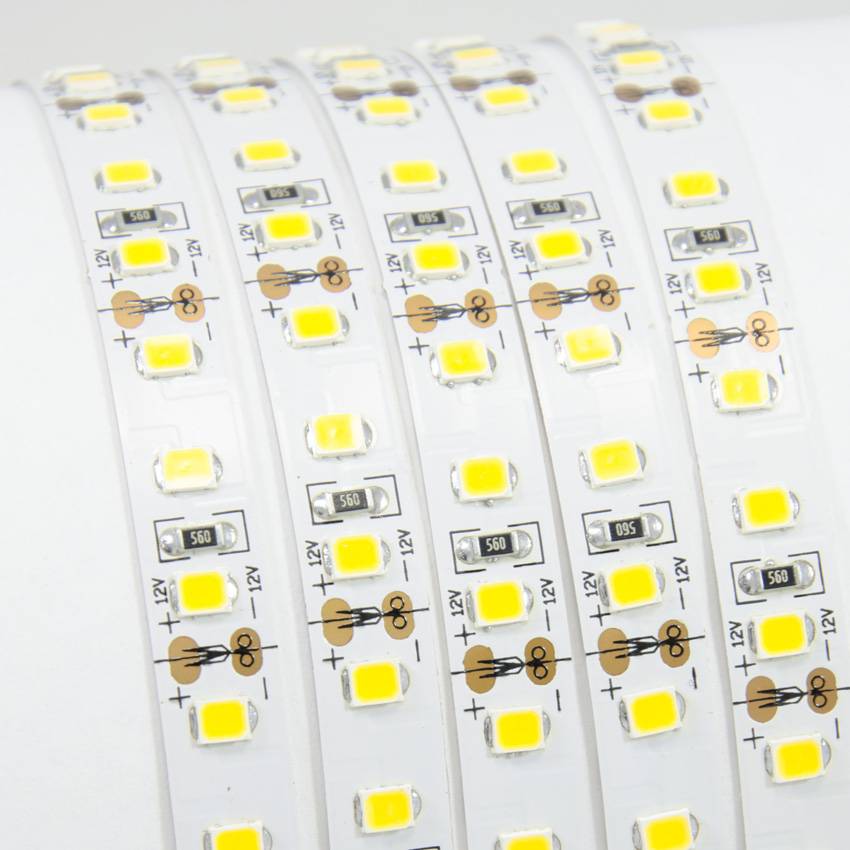

Вот они, LED SMD2835. Маленькие, но света от них достаточно

Параметры LED SMD2835: размеры и характеристики

Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:

Параметр	Китайский 2835	2835 0,2W	2835 0,5W	2835 1W
Сила светового потока, Лм	8	20	50	100
Потребляемая мощность, Вт	0,09	0,2	0,5	1
Температура, в градусах С	+60	+80	+80	+110
Ток потребления, мА	25	60	150	300
Напряжение, В	3,2

Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.

Характеристики светодиода 5050: более габаритный SMD-компонент

Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 120.

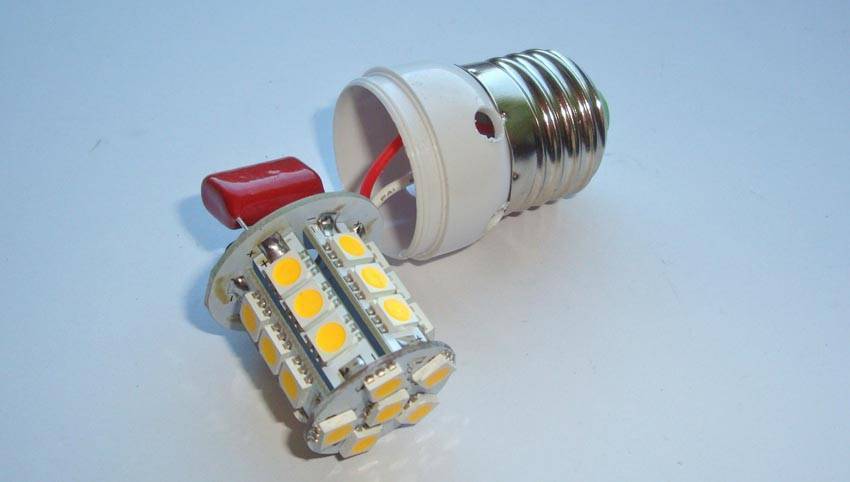

На таких элементах делается лампа «кукуруза»

Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).

Характеристики светодиодов SMD5730

По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0.5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.

Параметр	Показатель
Сила светового потока, Лм	45-50
Потребляемая мощность, Вт	0,5
Диапазон рабочих температур, в градусах С	От -40 до +80
Номинальный ток, мА	150
Рабочее напряжение, В	3,1-3,2
Угол освещения	120 градусов

И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.

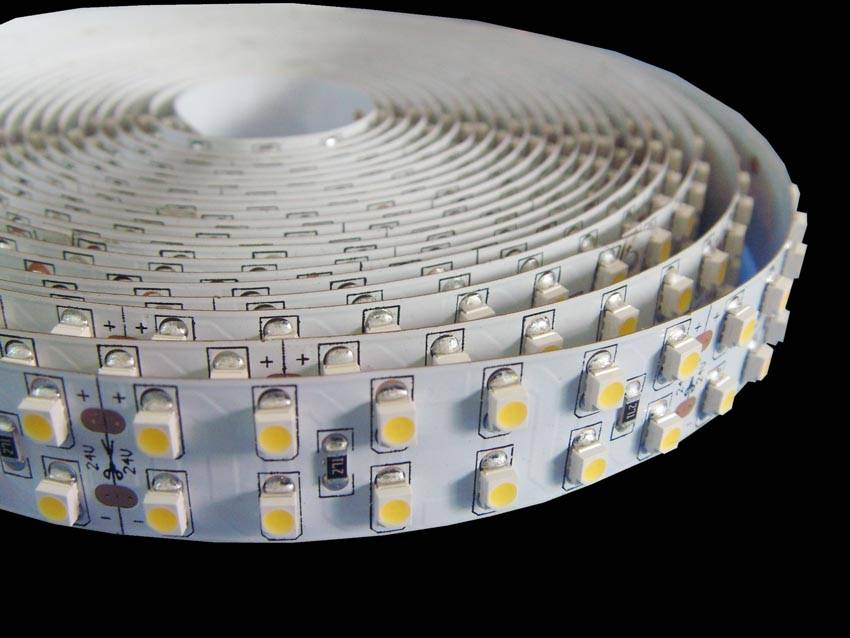

Элементы на ленте могут располагаться и в 2 ряда для яркости

Светодиоды «Cree»: характеристики и технические данные

На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.

Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:

Модификация	XM-L	XR-E, XP-G, XP-E, XP-C
Сила светового потока, Лм/вт	T5 (от 260 до 280)	T6 (от 280 до 300)	U2 (от 300 до 320)	Q2 (от 87,4 до 93,9)	Q3 (от 93,9 до 100)	Q4 (от 100 до 107)	Q5 (от 107 до 114)	R2 (от 114 до 122)

Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.

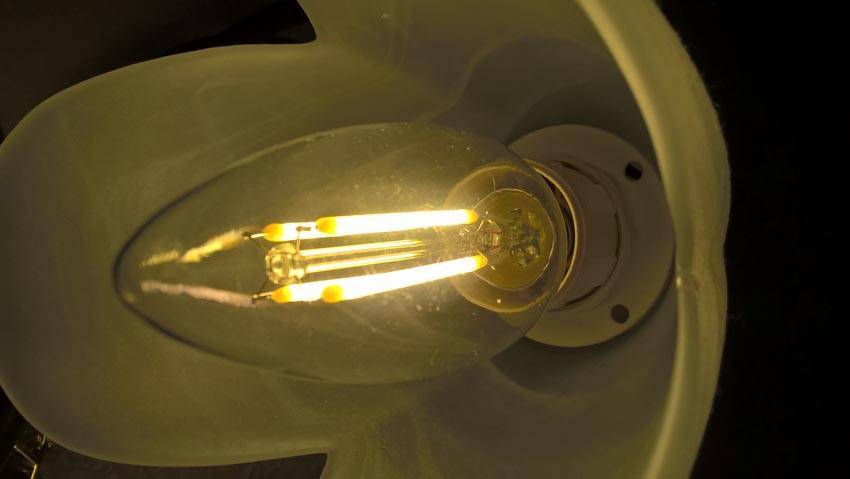

Нить накала постепенно уходит в историю

Предлагаем Вам небольшое видео на эту тему:

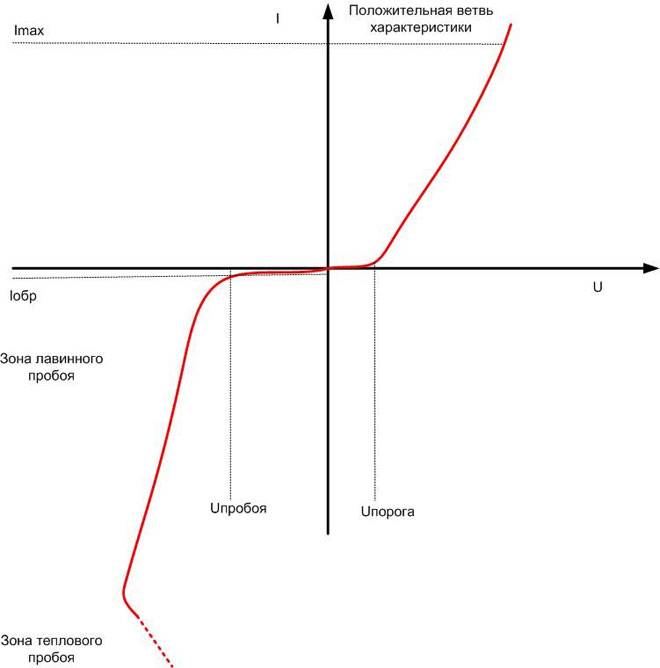

Вольт-амперная характеристика полупроводникового диода

Вольт-амперная характеристика полупроводникового диода состоит из прямой и обратной ветви. Расположены они в I и в III квадрантах, так как направление тока и напряжения через диод всегда совпадают. По вольт-амперной характеристике можно определить некоторые параметры, а также наглядно увидеть, на что влияют характеристики прибора.

Напряжение порога проводимости

Если к диоду приложить прямое напряжение и начать его увеличивать, то в первый момент ничего не произойдет – ток расти не будет. Но при определенном значении диод откроется, и ток будет увеличиваться в соответствии с напряжением. Это напряжение называется напряжением порога проводимости и на ВАХ отмечено, как Uпорога. Оно зависит от материала, из которого изготовлен диод. Для самых распространенных полупроводников этот параметр составляет:

• кремний – 0,6-0,8 В;
• германий – 0,2-0,3 В;
• арсенид галлия – 1,5 В.

Свойство германиевых полупроводниковых приборов открываться при малом напряжении используется при работе в низковольтных схемах и в других ситуациях.

Максимальный ток через диод при прямом включении

После того, как диод открылся, его ток растет вместе с увеличением прямого напряжения. Для идеального диода этот график уходит в бесконечность. На практике этот параметр ограничен способностью полупроводникового прибора рассеивать тепло. При достижении определенного предела диод перегреется и выйдет из строя. Чтобы этого избежать, производители указывают наибольший допустимый ток (на ВАХ – Imax). Его можно приблизительно определить по размеру диода и его корпусу. В порядке убывания:

• наибольший ток держат приборы в металлической оболочке;
• на среднюю мощность рассчитаны пластиковые корпуса;
• диоды в стеклянных оболочках используются в слаботочных цепях.

Металлические приборы можно устанавливать на радиаторах – это увеличит мощность рассеяния.

Обратный ток утечки

Если приложить к диоду обратное напряжение, то малочувствительный амперметр ничего не покажет. На самом деле только идеальный диод не пропускает никакого тока. У реального прибора ток будет, но он очень мал, и называется обратным током утечки (на ВАХ – Iобр). Он составляет десятки микроампер или десятые доли миллиампер и намного меньше прямого тока. Определить его можно по справочнику.

Напряжение пробоя

При определенном значении обратного напряжения возникает резкий рост тока, называемый пробоем. Он носит туннельный или лавинный характер и является обратимым. Этот режим используется для стабилизации напряжения (лавинный) или для генерации импульсов (туннельный). При дальнейшем увеличении напряжения пробой становится тепловым. Этот режим необратим и диод выходит из строя.

Паразитическая ёмкость pn-перехода

Уже упоминалось, что p-n переход обладает электрической ёмкостью. И если в варикапах это свойство полезно и используется, то в обычных диодах оно может быть вредным. Хотя ёмкость составляет единицы или десятки пФ и на постоянном токе или низких частотах незаметна, с повышением частоты её влияние возрастает. Несколько пикофарад на ВЧ создадут достаточно низкое сопротивление для паразитных утечек сигнала, сложатся с существующей ёмкостью и изменят параметры цепи, а совместно с индуктивностью вывода или печатного проводника образуют контур с паразитным резонансом. Поэтому при производстве высокочастотных приборов принимают меры для снижения ёмкости перехода.

Области применения диодов

Несмотря на простое устройство, полупроводниковые диоды широко используются в электронике:

1. Для выпрямления переменного напряжения. Классика жанра – используется свойство p-n перехода проводить ток в одном направлении.
2. Диодные детекторы. Здесь используется нелинейность ВАХ, позволяющая выделять из сигнала гармоники, нужные из которых могут быть выделены фильтрами.
3. Два диода, включенные встречно-параллельно, служат ограничителем мощных сигналов, которые могут перегрузить последующие входные каскады чувствительных радиоприёмных устройств.
4. Стабилитроны могут включаться в качестве искрозащитных элементов, не позволяющих высоковольтным импульсам попасть в цепи датчиков, установленных в опасных зонах.
5. Диоды могут служить переключающими устройствами в высокочастотных схемах. Они открываются постоянным напряжением и пропускают (или не пропускают) ВЧ сигнал.
6. Параметрические диоды служат усилителями слабых сигналов в диапазоне СВЧ за счет наличия в прямой ветви характеристики участка с отрицательным сопротивлением.
7. На диодах собирают смесители, работающие в передающей или приёмной аппаратуре. Они смешивают сигнал гетеродина с высокочастотным (или низкочастотным) сигналом для последующей обработки. Здесь также используется нелинейность ВАХ.
8. Нелинейная характеристика позволяет применять диоды на СВЧ в качестве умножителей частоты. При прохождении сигнала через умножительный диод, выделятся высшие гармоники. Дальше их можно выделить методом фильтрации.
9. Диоды применяют в качестве элементов настройки резонансных цепей. При этом используется наличие управляемой емкости у p-n перехода.
10. Некоторые виды диодов применяют в качестве генераторов в диапазоне СВЧ. В основном это туннельные диоды и приборы с эффектом Ганна.

Это только краткое описание возможностей полупроводниковых приборов с двумя выводами. При глубоком изучении свойств и характеристик с помощью диодов можно решать многие задачи, поставленные перед разработчиками электронной аппаратуры.

Watch this video on YouTube

Принцип работы и основные характеристики стабилитрона

Что такое тиристор, как он работает, виды тиристоров и описание основных характеристик

Описание, технические характеристики и аналоги выпрямительных диодов серии 1N4001-1N4007

Что такое светодиод, его принцип работы, виды и основные характеристики

Что такое диодный мост, принцип его работы и схема подключения

Что такое варистор, основные технические параметры, для чего используется

Классификация светодиодов по их области применения

Такие элементы могут быть индикаторными и осветительными. Первые были изобретены раньше вторых, при этом они уже давно используются в радиоэлектронике. А вот с появлением первого осветительного светодиода начался настоящий прорыв в электротехнике. Спрос на осветительные приборы подобного типа неуклонно растет. Но и прогресс не стоит на месте – изобретаются и внедряются в производство все новые виды, которые становятся все ярче, не потребляя при этом больше энергии. Разберем более подробно, какими бывают светодиоды.

Индикаторные светодиоды: немного истории

Первый такой светодиод красного цвета был создан в середине ХХ века. Хотя он имел низкую энергоэффективность и излучал тусклое свечение, направление оказалось перспективным и разработки в этой обрасти продолжились. В 70-х годах появляются зеленые и желтые элементы, а работы по их усовершенствованию не прекращаются. К 90-му году сила их светового потока достигает 1 Люмена.

В наше время светодиодные лампы могут быть даже такими

1993 год ознаменован появлением в Японии первого синего светодиода, который был намного ярче предшественников. Это означало, что теперь, совмещая три цвета (которые и составляют все оттенки радуги), можно получить любой. В начале 2000-х сила светового потока уже достигает 100 Люмен. В наше время светодиоды не перестают совершенствоваться, наращивая яркость без увеличения потребляемой мощности.

Использование светодиодов в бытовом и промышленном освещении

Сейчас подобные элементы используются во всех отраслях, будь то машино- или автомобилестроение, освещение производственных цехов, улиц или квартир. Если взять последние разработки, то можно сказать, что даже характеристики светодиодов для фонариков порой не уступают старым галогеновым лампам на 220 В. Попробуем привести один пример. Если взять характеристики светодиода 3 Вт, то они будут сопоставимы с данными лампы накаливания с потреблением 20-25 Вт. Получается экономия электроэнергии почти в 10 раз, что при ежедневном постоянном использовании в квартире дает весьма существенную выгоду.

Фонари на диодах со специальными линзами светят на расстояние до 3 км

Чем хороши светодиоды и есть ли в них минусы

О положительных качествах световых диодов можно сказать многое. Основными из них можно назвать:

• Экономичность без потери силы светового потока – здесь они вне конкуренции;
• Прочный корпус – отсутствует опасность механического повреждения;
• Долговечность – такие элементы работают в десятки раз дольше ламп накаливания;
• Компактность – имеют малые габариты;
• Наиболее безопасны – работают от сети 3-24 В;
• Экологичны – не требуют специальной утилизации.

Что же касается отрицательных сторон, то их всего две:

• Работают только с постоянным напряжением;
• Вытекает из первого – высокая стоимость ламп на их основе по причине необходимости использования драйвера(электронного стабилизирующего блока).

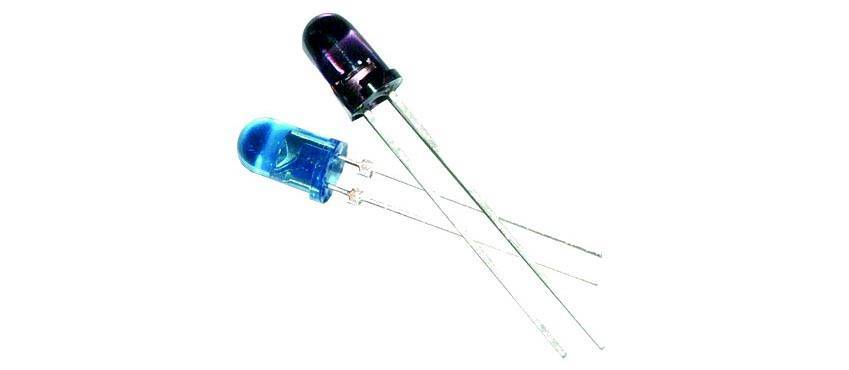

Ультрафиолетовый и инфракрасный световые диоды – изготавливают даже такие
