Крепление чугунных канализационных труб при помощи хомута

Монтаж патрубков к стене

Канализация – довольно сложная конструкция, включающая в себя множество элементов и устройств. Если хотя бы на одном участке неправильно закрепить канализационную трубу, это приведет к изменению внутреннего давления, засорам, вибрациям, деформациям. В итоге из строя выйдет вся система.

Правила, которым следуют при монтаже:

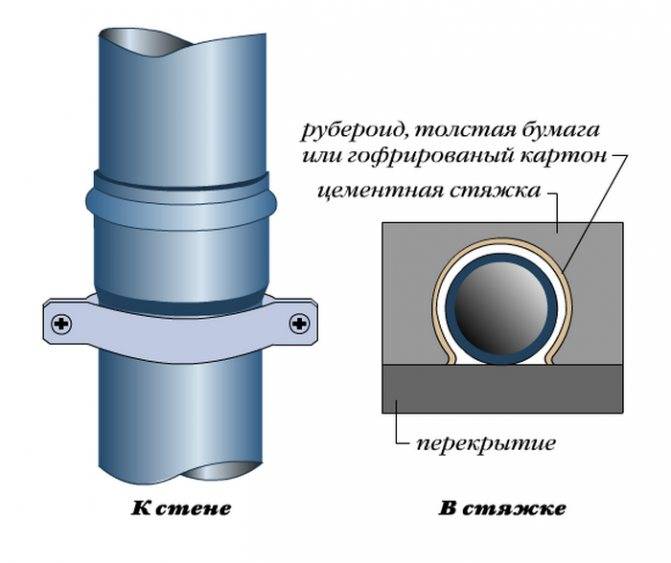

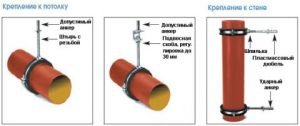

Схема крепления канализационных труб к стене и потолку

Разметка трубопровода проводится с учетом разветвлений, изгибов и соединений элементов конструкции.
Прокладывая линию будущей канализации, учитывают степень уклона (минимальная составляет 20 мм/п. м.).
Следует избегать большого количества поворотов – их частота отразится на работе всей системы.

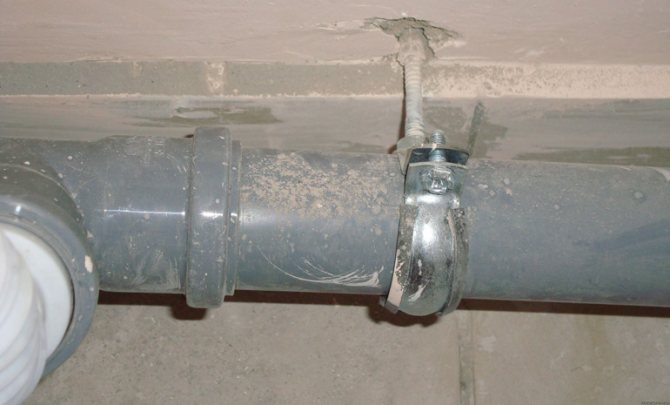

Осуществляется крепеж для канализационных труб.
Прокладывая трубы в U-образную стяжку, перед фиксацией патрубок следует немного сместить вдоль центра оси

После этого необходимо затянуть фиксатор.
Важно выдержать расстояние между крепежами, оно зависит от материала хомута. Стальные располагаются на расстоянии 1,5 м друг от друга, полимерные – не менее чем на 2 м.
После того как вся система будет собрана, необходимо проверить надежность крепления всех хомутов, чтобы избежать неприятностей в процессе эксплуатации.

Работа с полипропиленовыми трубами

По нормативам рекомендуется использовать крепеж скользящего типа. Здесь должна быть соблюдена возможность теплового расширения магистрали, при этом фиксирующий элемент продолжает выполнять свою роль. Соответствуют этому требованию пластиковые клипсы и хомуты.

Рекомендации по проведению монтажных работ выглядят так:

• рабочая температура свыше +5 градусов по Цельсию;
• диаметр каналов по наружной стенке от 16 до 32 мм;
• радиус сгибания трубы менее 8-ми кратного диаметра изделия (выполняется при более +15 градусах по Цельсию);
• в местах пересечения каналов устанавливается фиксатор для формирования перекрещивания;
• уклон магистрали соблюдается на 0,5 %.

В таблице представлена информация о расстоянии между креплениями полипропиленовых труб в горизонтальном направлении в зависимости от их диаметра и температурного режима эксплуатации. Если нужно выполнить вертикальную установку, то табличные данные умножаются на 1,3.

Диаметр (в мм)	Расстояние при градусах по Цельсию (в см)
20	30	40	50	90	70
PN 10
16	75	70	70	65	65	55
20	80	75	70	70	65	60
25	85	85	85	80	75	70
32	100	95	95	90	85	75
40	110	110	105	100	95	85
50	125	120	115	110	105	90
63	140	135	130	125	120	105
75	155	150	154	135	130	115
90	165	165	155	150	145	125
110	185	180	175	165	160	140
PN 16
16	80	75	75	70	70	60
20	90	80	80	80	70	65
25	95	95	95	90	80	75
32	110	105	105	100	95	80
40	120	120	115	100	105	95
50	135	130	125	120	115	100
63	155	150	145	135	130	115
75	170	165	160	150	145	125
90	180	180	170	165	160	135
110	200	195	190	180	175	165
PN 20
16	90	85	85	80	80	65
20	95	90	85	85	80	70
25	100	100	100	95	90	85
32	120	115	115	110	100	90
40	130	130	125	120	115	100
50	150	160	140	130	125	110
63	170	180	155	150	145	125
75	185	180	175	160	155	140
90	200	200	185	180	175	150
110	220	215	210	195	190	165

Крепеж для армированных полипропиленовых труб STABI PN 20 к стене устанавливается без учета температурного режима.

Диаметр (в мм)	Расстояние (в см)
16	110
20	120
25	140
32	145
40	150
50	155
63	165
75	170
90	190
110	205

Устанавливают фиксаторы также в следующих местах:

• поворот или разветвитель – на каждом патрубке;
• трубная арматура – с двух сторон;
• прямое соединение – между деталями или по бокам с оцентровкой посредством дополнительного кронштейна или иной планки.

Сдвоенное крепление на одном кронштейне Источник fischer24.ru Для устройства водопроводной и отопительной системы из полимерных труб применяются пластиковые клипсы. Для гибких каналов, коммуникаций с высоким давлением можно использовать изделия с дополнительным фиксатором для замыкания кольца. Если выполнить крепление полипропиленовых труб к стене с превышением рекомендуемого расстояния, то со временем произойдет провисание магистрали.

Как врезаться в полиэтиленовую трубу ↑

Благодаря пластичности материала, из которого производятся трубы ПНД, врезка в водопровод может осуществляться несколькими способами. Самые простые из них – это бурение отверстия необходимого диаметра сверлом или коронкой и установка хомута.

Но простым этот способ можно назвать только в случае, если есть возможность перекрыть подачу воды. Также этот способ не требует приобретения дорогостоящих хомутов: годится любой с отводом, подходящий под диаметр трубы .

Хомут следует подбирать так, чтобы его внутренний диаметр при затянутых стягивающих болтах был немного меньше наружного диаметра трубы. В противном случае соединение не будет иметь надлежащей герметизации.

Фото: коронка или сверло тоже должны иметь меньший диаметр, чем отверстие выходного патрубка хомута

Коронка или сверло тоже должны иметь меньший диаметр, чем отверстие выходного патрубка хомута. Так как в данном случае речь идет о врезке в водопровод без давления, то сверлильные работы лучше проводить при снятом хомуте: во-первых, удобно работать, во-вторых, стружку легче удалять.

Сверлить можно обычной дрелью и после того как отверстие будет готово, аккуратно почистить края от остатков пластмассы. Под хомут, в обязательном порядке, устанавливают резиновую прокладку и, совместив отверстие в трубе и патрубке, стягивают болтами.

К тому же электросварные хомуты чаще всего предназначены для врезки в магистраль, находящуюся под давлением.

Что такое фановый стояк, и для чего он предназначен, рассказывается в статье: фановый стояк. Устройство дренажной канавы, описывается на странице.

Определение и случаи применения

Перед тем как перейти к яркому рассмотрению вопроса монтажа хомута на трубу, нужно разобраться, что данный вспомогательный элемент сантехники собой воображает. Хомутом принято именовать особое приспособление, предназначенное для герметизации отверстий в трубах и ликвидации течи. Хомутами также будут дополнительно оснащаться места соединения сегментов трубопровода для дополнительной герметизации.

Что касается случаев применения, возможно отметить:

• Появление свищей в стенке трубы. Это может происходить в следствии действия коррозии на стены.
• Появление трещин в трубах. Появляются как при нарушении правил монтажа, так и благодаря недостатков производства.
• Появление переломов на трубах. Такое может наблюдаться при нарушении технологии монтажа труб.
• Происхождение течи в местах соединения. Может появляться в следствии неправильного монтажа или естественного износа уплотнителя.

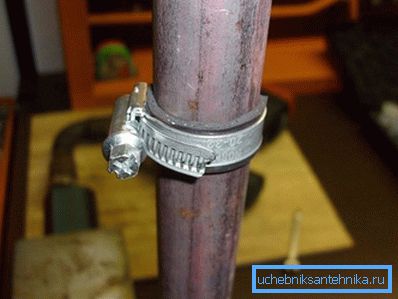

Что касается устройства элемента, то хомут представляет собой два железных полукольца, соединяемых между собой болтами с гайками. По внутреннему радиусу хомута в большинстве случаев крепится резиновый уплотнитель, имеющий ширину больше, чем железная часть.

Соединение труб из чугуна

Существуют следующие способы соединения труб из чугуна:

Соединение чугунных труб соединительной муфтой

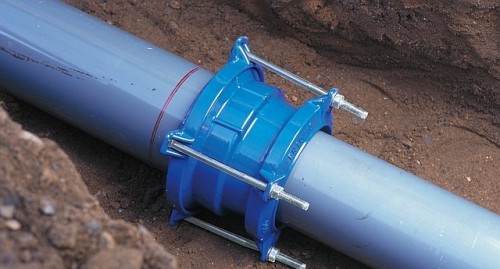

Муфта соединительная для чугунных труб

Монтаж раструбных чугунных труб

Раструб, расположенный с одного конца трубы, предназначен для вставки в него гладкого конца другой трубы. Раструбы на трубах выпускаются гладкими или с желобком. После соединения чугунных труб остается небольшой зазор, который заливается уплотнителем, чтобы стык был герметичным. В качестве уплотнителя используют:

• раствор цемента;
• расширяющийся цементный раствор;
• асбестоцемент;
• серу.

При затвердевании уплотнители помимо герметичности придают месту соединения прочность. Если трубопровод содержит ответвления, трубы соединяются фасонными изделиями из чугуна.

Когда необходимо уменьшить длину чугунной трубы, применяют зубило или труборез, которыми осуществляют перерубку. При этом срез трубы должен быть ровным, без сколов или трещин, строго перпендикулярным оси трубы.

Чугун хотя и является прочным и долговечным металлом, но обладает высокой хрупкостью. Поэтому при монтаже трубопровода соблюдайте особую аккуратность.

Чтобы произвести соединение канализационных чугунных труб, следуйте инструкции:

1. смоляную прядь скрутите в жгут толщиной 7-8 мм, намотайте на гладкий конец чугунной трубы; при этом следите, чтобы свободный конец обмотки не попадал внутрь трубы;
2. гладкий конец вставьте до упора в раструб;
3. жгут уплотните конопаткой, забивая ее в раструб до тех пор, пока он не заполнится на 2/3;
4. убедитесь, что зазор между внутренней частью раструба и соединяемой трубой одинаков во всех местах (по окружности);
5. оставшуюся свободной 1/3 часть раструба залейте уплотнителем.

Если требуется жесткое соединение труб, лучше использовать цементный раствор (марка цемента не ниже 300) или асбестоцемент. В случае, когда допустимо менее жесткое закрепление стыков, подойдет асбестоцементная смесь, приготовленная из 30% асбестового волокна и 70% цемента марки 400 или выше.

Заделка раструба смоляной прядью и асбестоцементом

О том, как соединить чугунные трубы, если прокладывается напорный водопровод, Вы узнаете далее:

1. между раструбом и гладким концом трубы предусматривается зазор (3-9 мм);
2. заделка стыка производится с помощью пеньки (если происходит прокладка труб диаметром 300 мм или менее);
3. пеньковую прядь вставляют в раструб на 25 мм, а остальное пространство заполняется асбестоцементной смесью (глубина 25-30 мм).

Когда в качестве уплотнителя применяется расширяющийся цементный раствор, монтаж трубопровода происходит в такой последовательности:

1. трубу раструбом вверх зафиксируйте в специальном устройстве (приспособление Козлова);
2. соединяемую с ней трубу обмотайте с гладкого конца пеньковыми прядями;
3. вставьте трубу в раструб, заполните его конопаткой;
4. отцентрируйте трубу металлическими клиньями;
5. залейте в раструб расширяющийся раствор.

Соединение при помощи расширяющегося раствора

Установка чугунной муфты под чеканку стыков

Если трубы безраструбные, то для монтажа такого трубопровода используются муфты для соединения труб под чеканку чугунных труб. Муфта представляет собой два раструба, которые направлены в разные (противоположные) стороны. Установка более сложна, ей свойственны определенные нюансы, предлагаем рассмотреть монтаж чугунных труб в данном случае более подробно:

1. уплотнитель наносится по всей окружности муфты и труб, поэтому необходимо организовать свободный доступ к соединяемым местам; другими словами, если труба устанавливается плотно к стене, придется разрушить часть стены;
2. материал, используемый для уплотнения стыка – кабалка, представляет собой промасленное органическое волокно; для чеканки мест соединения подходит также графитовый сальник;
3. труба устанавливается в муфту до упора, в противном случае уплотнитель попадет внутрь канализационной системы;
4. зачеканивание кабалки происходит в несколько слоев, каждый оборот вокруг трубы уплотняется;
5. при отсутствии специализированного оборудования и инструмента, чеканку можно осуществить тонкой трубкой из металла с помощью отвертки;
6. по окончании монтажа уплотнителя стык заливается раствором цемента.

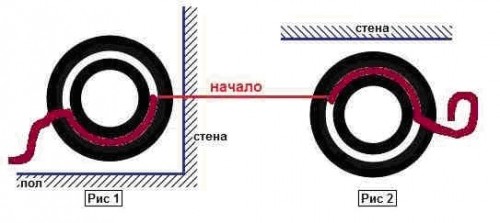

Точка начала обмотки кабалкой: в нижней части при горизонтальном (рис. 1) и в верхней при вертикальном расположении трубы (рис. 2)

Способ 6. Заплатка

Заплатка, вырезанная из пластиковой трубы, устанавливается на специальный клей. Наиболее надежным является клей марки Tangit. После нанесения он размягчает пластмассу, чем гарантируется прочность соединения. Для очистки и обезжиривания поврежденного участка к нему прилагается набор специальных салфеток.

Приклеивание заплатки выполняется в соответствии с инструкцией к клеевому составу. К пользованию системой можно приступать довольно быстро.

Альтернативные способы устранения протечек

Герметизацию соединений, стыков или повреждений можно использовать выполнить так:

Самый простой и быстрый способ устранить трещину в канализационной трубе или заделать ее негерметичное соединение, скажем, в ванной, где нет давления, – это армированный сантехнический скотч ТПЛ (тканево-полиэтиленовая лента) на клее Solvent. В этом случае не требуется отключение воды на период ремонта.

Сера техническая. Она толчётся в порошок, набивается в трещину или стык и нагревается. Сейчас она не используется из-за вредного воздействия этого вещества на организм человека.

Замазка битумной мастикой. Сейчас также применяется редко из-за наличия более эффективных герметизирующих материалов.

Источник

Виды крепежа

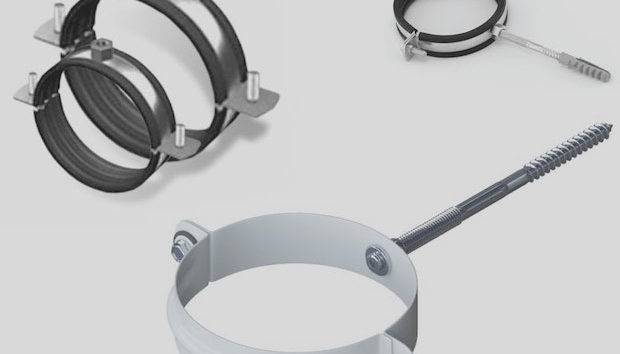

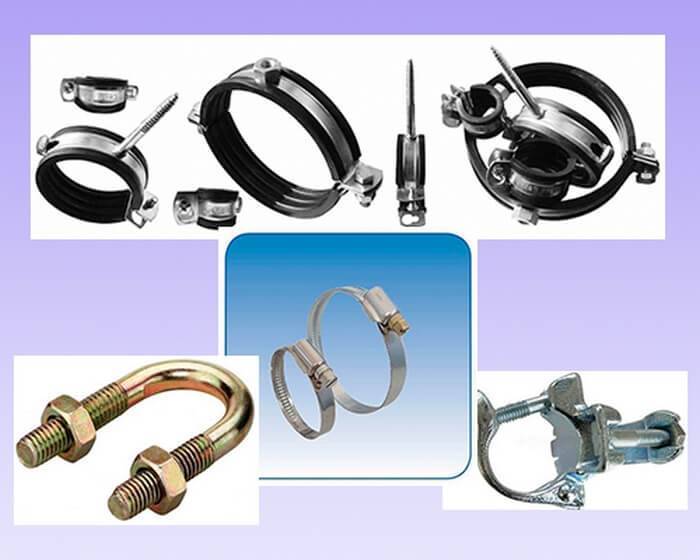

Сегодня производители предлагают большой ассортимент держателей, можно приобрести набор различных видов, для разводок любой конфигурации. Прежде всего они делятся по материалу изготовления. Отличаются также конструкцией и технологией крепежа.

Пластик

Пластмассовые хомуты и клипсы используются в основном для монтажа горизонтальных полимерных отводов сечением 5 см. Вместе с тем простота установки, надежность крепежа и невысокая цена расширяют их применение, как в качестве неподвижных, так и плавающих креплений.

Металл

Стальные хомуты востребованы прежде всего там, где необходима прочная и жесткая фиксация трубопровода к поверхности стен. Для защиты от коррозии ]выпускают крепежи, а также саморезы для клипс, с оцинкованным покрытием.

Клипсы

Этот вид крепежа выполняется из пластика и предназначен для монтажа легких полипропиленовых труб, чей диаметр не превышает 50 мм.

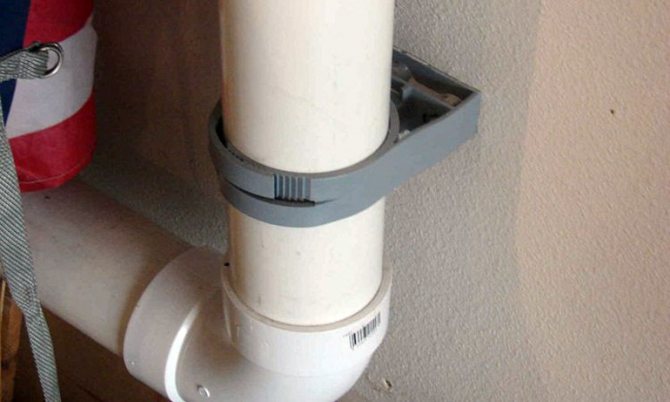

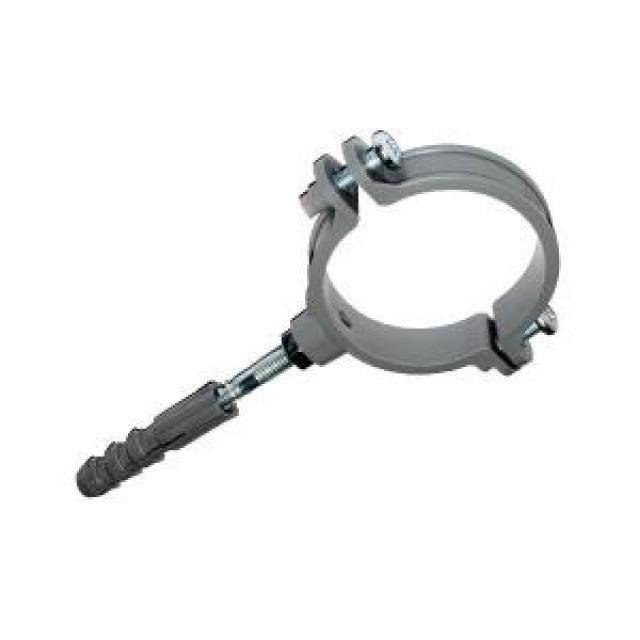

Клипса закрепляется к стене через дюбель саморезом, отвод защелкивается в лапках держателя и надежно фиксируется. Согласно нормативам, применять клипсы рекомендуется при прокладке канализации внутри помещений.

Кронштейны

Используют для крепежа сточных каналов в подвалах и подпольях. Металлические кронштейны приваривают к полу с помощью закладных элементов и устанавливают на них передвижные по высоте стойки с хомутами, что позволяет регулировать уклон прокладываемых отводов.

Другое их применение – создание необходимого отступа от стены. Специальные кронштейны создают минимальный зазор между стеной и трубопроводом, не нарушая при этом надежность и герметичность соединений.

Шпильки

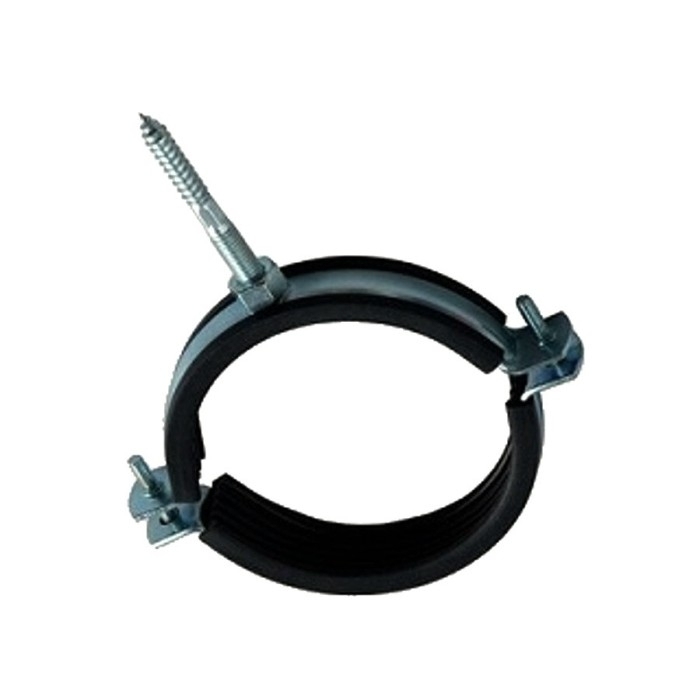

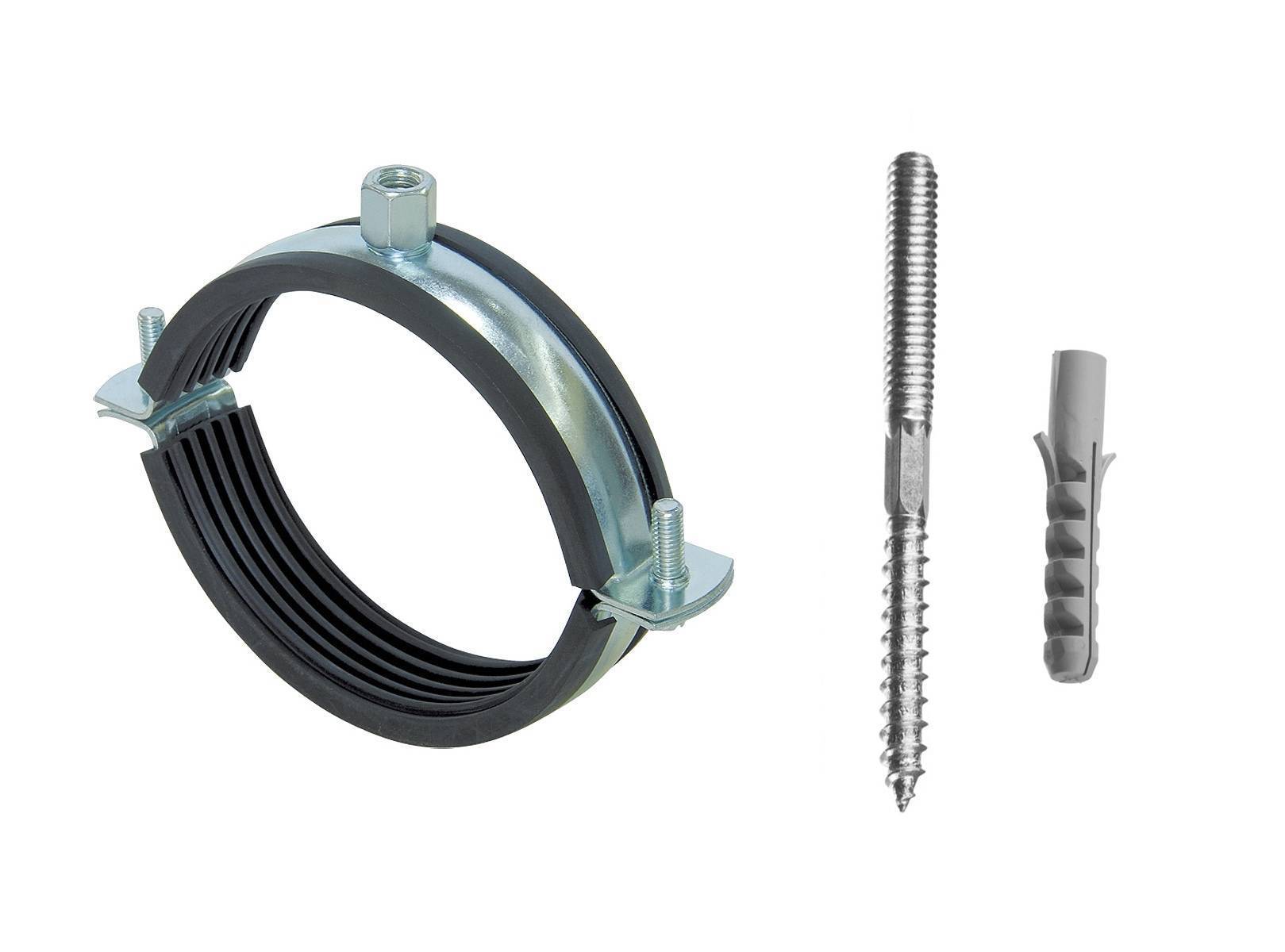

С помощью этих элементов и соответствующих дюбелей хомуты прикрепляются к поверхностям стен и потолков. Представляют собой оцинкованный стальной стержень-шуруп с резьбой. Продаются как в комплекте с крепежом, так и отдельно, часто с подходящим дюбелем.

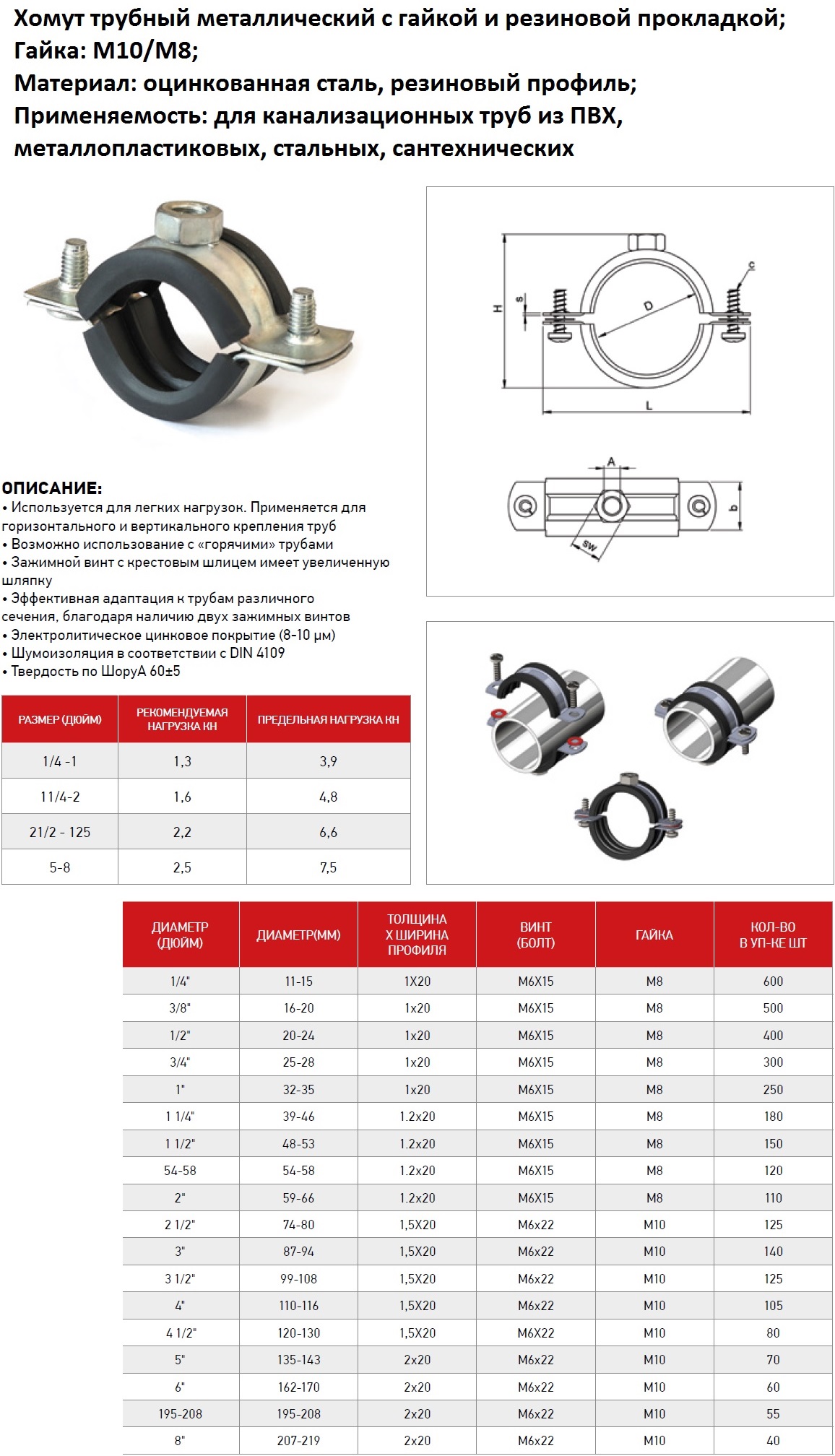

Хомуты

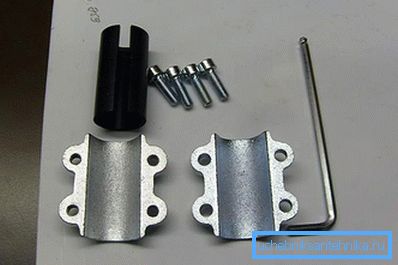

Конструкция хомута состоит из двух оцинкованных половинок кольца, скрепляющихся винтовыми стяжками, и приваренной к нижнему полукольцу монтажной гайкой. Внутри кольца помещена резиновая прокладка, которая предотвращает повреждение полимерных труб при сильном затягивании стяжек, и снижает воздействие вибрации и шума.

Такой вид крепежа позволяет плотно зафиксировать трубу, закрепить его через дюбеля в стену шпильками или с помощью анкеров. Трубы будут надежно зафиксированы как в горизонтальном, так и в вертикальном положении.

Очень удобны для монтажа хомуты из полимера, которые устанавливаются без сверления стен, с помощью дюбель гвоздей (на фото).

Способы крепления труб

Фиксация трубопроводной конструкции к стене выполняется двумя основными способами. Рассмотрим их:

• жёсткий;
• свободный (плавающий).

Жёсткий вариант фиксации применяют для разных коммуникаций, среди которых:

• водопроводы (горячие и холодные);
• теплопроводы;
• канализационные системы.

Некоторые трубопроводные системы требуют жесткого крепления, чтобы исключить любое движение труб при эксплуатации сети

Особенность жёсткой фиксации труб к стене заключается в том, что коммуникация полностью блокируется. Таким образом, трубопровод лишается возможности перемещаться при тепловом расширении. В этом случае соединительный фитинг играет роль опорного элемента.

Свободный способ фиксации подразумевает использования хомутов или любых других крепёжных элементов, которые монтируются таким образом, чтобы между наружной поверхностью трубы и внутренней поверхностью фиксатора оставалось свободное пространство. Свободное пространство позволяет перемещаться трубе. Для организации отступа от стены используются специальные элементы — кронштейны. Кронштейн — это фиксаторный элемент, используемый при монтаже труб в вертикальной плоскости.

Какой из способов выбрать для монтажа отопительной системы? Монтаж отопительной коммуникации — серьёзное мероприятие, поэтому подбор способа фиксации труб необходимо выбирать с учётом следующих правил:

большую роль при выборе способа фиксации теплотранпортной коммуникации играют температурные перепады. В случае если комната отапливается, то тогда температурных перепадов не стоит опасаться и используется неподвижный (жёсткий) вариант закрепления труб. Отсутствие температурных перепадов исключает возможность перемещения труб вдоль своей оси;

Ещё одним способом, который позволяет не только закрепить, но и спрятать трубы, что позволяет увеличить полезное пространство комнаты, является закрытая прокладка коммуникации. Такой монтаж производится в стенах, где с помощью специального инструмента штробореза, выполняются каналы (штробы) для труб. Прятать трубы в стене или перегородке — не такой распространённый способ, как открытый монтаж. Это связано с тем, что такая работа требует больше финансовых затрат. Ещё одним минусом закрытой прокладки является проблематичность определения поломки и ремонта коммуникации.

Способ фиксации труб подбирается в зависимости от особенностей трубопроводной конструкции, а также от предпочтений хозяев. В случае необходимости для определения способа монтажа можно обратиться за консультацией к специалисту.

Процесс монтажа

Что касается процесса установки хомута, к примеру, на трубу отопления, то тут все достаточно просто. Действия для большой эффективности лучше проводить поэтапно:

• Сперва нужно перекрыть поступление воды (в этом случае выступающей в качестве теплоносителя) в трубу.
• Потом место установки хомута необходимо зачистить и выровнять для громаднейшей герметизации в будущем. Для этих целей подойдет наждачная бумага, которой необходимо снять верхний слой краски. Так, не только выравнивается поверхность, но и станет отчетливее видно место локализации повреждения.
• Затем устанавливается хомут. Для этого крепление с одной стороны раскручивается, и полукольца мало разводятся в различные стороны так, дабы элемент мог быть надет на трубу. Наряду с этим резиновый уплотнитель направляться располагать так, дабы место происхождения течи размешалось посередине резиновой части.
• Потом крепежные элементы хомута вставляются в отверстия-ушки, и элемент стягивается посредством ключей.

В случае если все этапы работ были проведены верно, то течь будет устранена. Нагляднее всего это будет заметно, в случае если перекрытие воды не производилось. Помимо этого, направляться добавить, что для дополнительной герметизации места соединения внутреннюю поверхность резинового уплотнителя хомута возможно обработать силиконовым герметиком, который по окончании полимеризации даст фактически полную уверенность в плотности соединения.

Типы соединения

Кроме того, что имеются различия в варианте соединения труб, они еще отличаются диаметром. Для использования в жилых домах обычно применяют 3 типоразмера:

1. Диаметром 150 мм, толщина стенки 5 мм. Такие используются, если на них воздействует высокая нагрузка.
2. Чугунная труба 100 мм, толщина стенки 4 мм. Такие обычно применяют для изготовления стояков, которые идут от унитаза.
3. Диаметром 50 мм, толщина стенок 4 мм. Обычно устанавливают для того чтобы отводить стоки от раковин и умывальников, а также иных источников.

Крайне важно при подборе труб учитывать как типоразмер, так и способ соединения. Проверяйте качество изделия

Обязательно обратите внимание на такие моменты:

1. На внутренней и наружной поверхностях не должно быть раковин, отверстий, прочих дефектов.
2. Посмотрите на срез трубопровода, по нему можно понять, какая зернистость у материала. Она должна быть равномерной и мелкой.
3. Толщина стенок должна быть ровная – это один из самых важных показателей, по которому можно определить качественную трубу.

Герметизация протечки в местах соединения

Заделать течь в местах соединения контура отопления можно следующими способами:

• Поставить классический обжимный хомут, предварительно устранив неровности дополнительными резинками.
• Заделать протечку в месте стыка, обмотав ее несколькими слоями пропитанной эластичной ткани. В качестве пропитки можно использовать водостойкие клеящие составы или обыкновенную нитроэмаль.
• Небольшие повреждения можно заделать с помощью пищевой соды и клея-момента. В щель или свищ втирают слегка смоченную пищевую соду, так, чтобы она заполнила собой все пространство. Сверху наливают супер-клей. Вещества моментально реагируют между собой, образуя крепкую пробку.

Рекомендуем ознакомиться: Виды и правила монтажа канализационных фитингов

Удобно на всякий случай иметь дома готовый комплект для локального ремонта типа Силопласт. Набор включает в себя акриловую накладку на свищ и пропитанную специальным составом ленту для заделки течи. Достаточно ее намотать на трубу и смочить водой. Для такого ремонта не требуется сливать воду из отопительной системы.

Советы и рекомендации

Для того, чтобы без лишних проблем осуществить переход с чугунной трубы на пластиковую, необходимо придерживаться дельных советов и рекомендаций специалистов.

1. Надлежащим образом следует провести подготовку к проведению ремонтных работ. Это значит, что сначала нужно определиться с участком, требующим замены, количеством необходимого материала.
2. Приготовить весь необходимый инструмент: разводной ключ, газовые (трубные) ключи, болгарку, киянку или резиновый молоток, уплотнитель и др. В зависимости от того, какой способ стыковки выбран, в процессе работы могут понадобиться также другие материалы и инструменты.
3. Тщательно очистить раструб от грязи, остатков раствора или другого старого уплотнителя, отшлифовать крупнозернистой наждачной бумагой.

Следует помнить, что:

• проще всего проводить демонтаж старых чугунных труб с помощью болгарки;
• нельзя обламывать старую надрезанную трубу, поскольку нельзя предвидеть, как она отколется;
• во избежание появления сколов, удары по трубе наносить деревянным или резиновым молоточком;
• обязательно нужно обустроить ревизионный лючок;
• чтобы не платить дважды, не пользуйтесь дешевыми, не всегда качественными, китайскими фитингами;
• избавиться от щелей можно с помощью силикона;
• при использовании силикона, не допускать механических воздействий на стыки на протяжении 4-6 часов, пока не закончится процесс полимеризации вещества;
• осуществлять герметизацию с помощью силикона можно лишь в случае полной неподвижности стыков, иначе герметичность может быть нарушена;
• избавиться от старой серной заливки можно с помощью паяльной лампы или газовой горелки. Сделать это аккуратно другим способом – не получится. Помните о токсичности паров серы, поэтому при выполнении работы лучше всего надеть противогаз;
• чтобы не допустить повреждения сантехнических устройств, лучше отсоединить ванную, унитаз, умывальник от системы. Если для крепления унитаза использована еще и цементная основа, то лучше сразу его разбить и извлечь частями, поскольку аккуратно отсоединить его вряд ли получится;
• во время монтажа не забывать, что между чугуном и пластиком существует большая разница в коэффициентах термического расширения.

Помогла вам статья?

Да2Нет

Правила фиксации труб к стене

При устройстве системы канализации важно учитывать температурные перепады. В отапливаемых помещениях изменения диаметра труб практически исключены или незначительны

Но в холодных помещениях они могут быть достаточными для появления риска разрушения всей конструкции. Проблема решается за счет применения плавающего метода фиксации труб

В отапливаемых помещениях изменения диаметра труб практически исключены или незначительны. Но в холодных помещениях они могут быть достаточными для появления риска разрушения всей конструкции. Проблема решается за счет применения плавающего метода фиксации труб.

Монтаж канализации выглядит следующим образом:

• Прокладка канализационных труб начинается с разметки площади. Затем стенах, полу или потолке рисуют линии прокладки труб. По этим меткам происходит установка крепежных элементов. К ним фиксируют трубы с помощью хомутов. Для установки хомутов используются саморезы или дюбели.
• Труба устанавливается к опоре, на нее фиксируют хомут. Желательно использовать такие крепежи, которые обладают резиновыми вкладышами. Они погасят вибрацию и снизят шум от использования канализации. Хомуты легко крепятся металлической шпилькой.

Если есть такая возможность, то трубы лучше устанавливать в каналах или штробах

Это позволит увеличить шумоизоляцию и герметичность и обеспечить надежность системе.
При горизонтальном расположении канализационных труб важно учитывать обязательный уклон в 2 см на 1 метр, чтобы обеспечить оптимальный сток жидких отходов. Кроме того, при устройстве таких систем необходимо снизить количество поворотов

Это поможет предотвратить возможные засорения и невозможность прохода нечистот.

Виды переходников

Как уже было сказано выше, все существующие переходники для труб для канализации бывают двух видов:

Для соединения комплектующих разного сечения	Концы такого изделия имеют разный диаметр.
Для соединения комплектующих, выполненных из разного материала.	Основная задача – обеспечение герметичности стыка. Чаще всего встречается переход канализации с чугуна на пластик.

Теперь подробней рассмотрим особенности обоих видов фитингов.

На фото – фитинг для соединения трубопроводов разного сечения

Соединение элементов разного диаметра

В большинстве внутренних канализационных систем используются трубы сечением 110 мм и 50 мм. Для их соединения существуют несколько типов фитингов.

На практике же для этих целей чаще всего используют:

• Ровные изделия, которые обеспечивающие прямой переход с диаметра 50 мм на 110 мм. В народе их называют «бутылками», так как они имеют схожую с бутылкой форму. На рынке можно найти такие переходники для пластиковых канализационных труб и чугунных систем.
• Поворотные, обеспечивающие не только переход с одного диаметра на другой, но и меняющие направление стоков. Как правило, это стандартные крестовины и тройники сечением 110 мм, которые имеют один-два отвода на 50 мм.

Поворотный фитинг

Все переходники для пластиковой канализации предполагают использование резиновых уплотнительных колец, для обеспечения герметичности стыков. Чугунные же фитинги монтируются с зачеканиванием, как и остальные комплектующие чугунных канализаций.

Соединение элементов из разных материалов

При ремонте или замене систем отвода канализационных стоков в квартире, чаще всего сантехникам приходится сталкиваться с необходимостью соединения чугунного стояка с пластиковым. В этом случае применяют манжету, т.е. специальный резиновый переходник для канализации, который обеспечивает плотное прилегание к материалам.

Резиновая манжета канализационная переходная

Манжеты бывают разных конструкций:

• Внутренние – устанавливаются в раструбе чугунной трубы, в результате чего позволяют подсоединить к нему пластиковый трубопровод различного диаметра. Наружное сечение такого изделия должно соответствовать диаметру раструба, внутреннее же может меняться в зависимости от сечения пластикового трубопровода. Надо сказать, что такие манжеты применяют еще и для подключения слива бытовых приборов гофрированным шлангом, в частности подходит такой переходник для подключения стиральной машины к канализации.
• Наружный пластиковый – применяется в тех случаях, когда необходимо подключиться к безраструбному трубопроводу.

Пример – переход канализационный с чугуна на пластик

Выполнить соединение комплектующих при помощи таких манжет не составит труда.

В первом случае инструкция выглядит следующим образом:

• В первую очередь раструб необходимо очистить от цементного раствора (чеканочной смеси).
• Затем на наружную сторону манжеты надо нанести слой силиконового герметика.
• Далее изделие можно вставлять в раструб. После застывания герметика получается надежный стык. На внутреннюю сторону герметик можно не наносить.

При работе с наружной манжетой, нужно выполнить такие действия:

• На внутреннюю поверхность фитинга наносится герметик,
• Затем он надевается на чугунную трубу.
• После застывания герметика подключается пластиковый трубопровод.

Компенсатор

Иногда бывают случаи, когда нет возможности полностью заменить канализационную систему, так как цена ремонта будет довольно высокой. В таком случае выполняют частичную его замену, для которой потребуется использование компенсатора.

Компенсатор

Данный элемент представляет собой малоразмерный отрезок трубы, имеющий увеличенный по длине раструб. Благодаря большому раструбу, вставляемый элемент может смещаться по оси линии. Таким образом, можно без проблем совместить новый участок канализации с оставшимися элементами.

Монтаж стояка своими руками с использованием компенсатора выполняется по следующей схеме:

• В чугунный раструб вставляется резиновый манжет.
• После этого вставляется компенсатор и монтируемая труба обрезается по необходимому размеру.
• Затем устанавливаемая деталь вдавливается до упора в раструб компенсатора, в результате верхняя ее часть должна поравняться с верхним участком трубопровода.
• Далее труба постепенно выдвигается из компенсатора и надевается на верхний участок трубопровода. В итоге получается целостная конструкция.

В большинстве случаев использование компенсатора является единственным возможным способом выполнить частичную замену стояка.

Подсоединение унитаза к чугунной трубе

Если в вашем туалете канализация выполнена из старых чугунных труб, то при покупке нового унитаза узнайте о способах его подключения. Тут все будет зависеть от направленности выпуска унитаза (та часть конструкции, откуда стоки попадают в систему канализации).

Если у вас канализация не менялась со дня постройки дома, то труба может торчать из пола, на приличном расстоянии от стены (если только это не общий стояк, идущий на верхние этажи). Для этого случая необходимо купить унитаз с вертикальным выпуском (на дне конструкции). Унитаз с вертикальным выпуском подсоединяется очень просто, достаточно вставить его в раструб трубы.

Также подсоединяется унитаз с горизонтальным выпуском. Такие конструкции можно часто встретить на изделиях импортного производства. Для подсоединения такого унитаза нужно вставить выпуск в раструб. Место стыковки лучше заделать герметиком или паклей. Так, вы не допустите течь и предотвратите появление неприятного запаха.

Но при всех этих вариантах соединения необходимо подключать унитаз непосредственно к трубе. Это не позволяет устанавливать сантехническое устройство в удобное для вас место. Место монтажа будет зависеть от расположения канализационной трубы. Именно поэтому для соединения унитаза с системой канализации используют специальное устройство – гофру.

Пластиковая гофра легко одевается на выпуск унитаза (если он косой или горизонтальный), а другой конец вставляется в раструб трубы. Такой способ позволяет установить сантехнику в любое удобное для вас место.

Гофру легко растянуть на нужное расстояние и поворачивать в любых плоскостях и на любой угол. При этом место соединения можно не герметизировать.

Гофра оснащена резиновой насадкой, которая плотно входит в раструб трубы и не дает просачиваться влаге и запахам.
