Вентиляционный выход трубы на крышу обеспечит хорошую тягу

Рекомендации по проектированию


Правила установки трубы на крыше

Большинство опытных мастеров советуют прокладывать воздуховод так, чтобы количество изгибов было минимальным. В идеале они вовсе должны отсутствовать.

При любом раскладе, размещая выход вентканала на крыше, нужно учесть коэффициент ветрового подпора. Сильные ветра будут мешать нормальному движению воздуха, а иногда и перенаправлять поток в обратную сторону.

Выбор места трубы

Важным считается выбор места выхода вентканала на крышу, а также герметизация стыка. Расположение вентиляционной трубы на крыше выбирается таким образом, чтобы под нее не смогла проникнуть влага.

В скатной крыше кровельную проходку стоит монтировать максимально близко к коньку. Это позволит увеличить надежность вентканала.

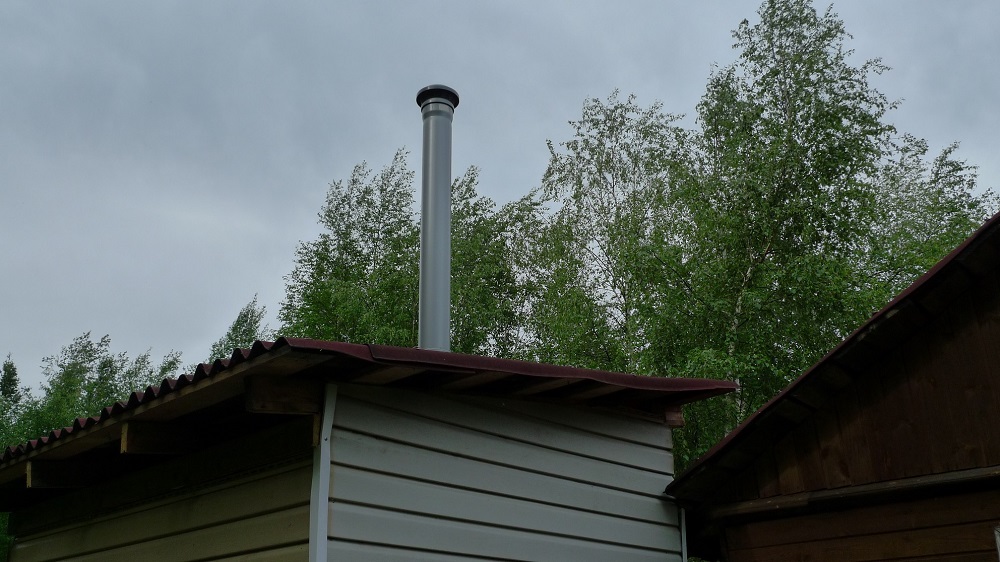

Высота трубы

Высота трубы выбирается с учетом ее диаметра. Строительными нормами и правилами установлено, что:

  • При выборе места расположения вентиляционного канала около дымохода его высота должна быть равной высоте дымовой трубы.
  • При установке на крыше плоского типа высота вентиляционного выхода должна быть равной 1,5 м.
  • Если трубу устанавливают в 1,5 метра от конька, тогда ее высота должна быть больше 50 см.
  • Если расстояние от конька до трубы превышает 1,5 м, высота должна быть равной высоте конька или чуть больше.

Дополнительные устройства, повышающие производительность вентиляционной системы

Для повышения эксплуатационных характеристик системы можно использовать дополнительные элементы. Наиболее популярным приспособлением такого типа является дефлектор, он выглядит как насадка и крепится на край трубы.

На край трубы надевается специальное приспособление — дефлектор

Работа дефлектора осуществляется благодаря силе ветра. Элемент оснащается специальным устройством, которое разряжает воздух — диффузор. В зависимости от величины этого устройства увеличиваются и его рабочие характеристики.

Для предотвращения попадания мусора и атмосферных осадков (дождь, снег) используют специальные колпаки. Как правило, такое устройство состоит из двух частей:

  • козырька, который накрывает отверстие выхода вентиляционной конструкции;
  • капельника, применяющегося для удаления воды с верхушки козырька.

Помимо выхода вентиляции, кровлю можно оснастить специальными приспособлениями — аэраторами. Они осуществляют циркуляцию воздуха между теплоизоляционным слоем и внешним покрытием крыши. Их используют в тех случаях, если длина ската превышает 3 м и естественной тяги для нормальной циркуляции воздуха не хватает.

Назначение и виды грибков вентиляции

Если труба, выведенная над кровлей не оснащена никаким грибком, то эффективно выводить воздух из помещения она сможет лишь в полный штиль.

Даже самый незначительный дождь нарушит тягу или запустит поток воздуха в обратном направлении. Кроме того, в открытую трубу будут попадать пыль, снег, поднятая ветром опавшая листва, ветки и другие предметы, способные повредить систему вентиляции.

Выбирая, какой вид грибка вентиляции сделать в своем доме, отдайте предпочтение не простому зонтику, а более продвинутому дефлектору. Это обеспечит стабильную тягу в вентканале и защитит от задувания ветром

Для исключения подобных явлений на вентиляционную трубу устанавливается вентиляционный колпак, который выполняет три функции:

  • Защищает вентиляционную трубу от попадания осадков и посторонних предметов;
  • Не позволяет ветру останавливать или направлять поток воздуха в вентканале в обратном направлении;
  • Усиливает тягу при ветре.

Существует несколько видов грибков, которые имеют свои достоинства и недостатки, но как минимум один из них нужно обязательно установить. Самой простой конструкцией, устанавливаемой на вентиляционную трубу, является зонтик-дефлектор.

Он обладает достаточной функциональностью, способен усилить тягу и защитить трубу лишь от попадания в нее осадков. Используют его преимущественно в областях со средней и высокой ветровой нагрузкой. Там не требуется дополнительных ухищрений для увеличения тяги в вытяжной трубе.

Если требуется защитить вентиляцию от попадания осадков и к созданию тяги не предъявляются дополнительные требования, то зонтик-дефлектор будет практичным и недорогим решением

Широкое распространение вентиляционный зонт получил благодаря своей низкой цене и возможности самостоятельного изготовления из подручных материалов. Однако для применения в системах вентиляции, особенно естественной, он нежелателен так как практически не препятствует возникновению обратной тяги.

Более сложные и эффективные разновидности вентиляционного грибка от зонтика отличаются наличием дополнительных деталей, таких как диффузор, кольца и лопасти. Наибольшее распространение получили дефлекторы ЦАГИ, Вольперта, турбодефлекторы, флюгеры, а также подобные им изделия.

При выборе вида дефлектора изучите не только его преимущества, но и недостатки. Это позволит принять подходящее именно для вашего района решение и сведет к минимуму риск прекращения работы дефлектора

Независимо от конструкции, все дефлекторы объединяет способность усиливать тягу в вентиляции во время ветра. Такое свойство им придает специфическая форма деталей, огибая которые ветер создает области с высоким давлением и разрежением.

Именно в области разрежения устремляется воздух из вентиляционного канала, при этом скорость его движения увеличивается, соответственно растет и тяга. Большинство дефлекторов являются энергетически пассивными устройствами и не требуют подключения к питающей сети.

Кроме преимуществ дефлекторы имеют несколько недостатков:

  • В безветренную погоду они снижают тягу, препятствуя свободному выходу воздуха;
  • В морозы детали устройства могут покрываться инеем сужая отверстия для выхода воздуха;
  • Турбодефлектор и зонтик-флюгер хуже защищают от дождя, а их вращающиеся детали требуют периодического обслуживания и очистки.

Несмотря на перечисленные минусы, установку вентиляционного колпака на вытяжную трубу выполнить необходимо. Модель дефлектора подбирают, ориентируясь на стандартную ветровую нагрузку в районе.

В местах с низкой ветровой активностью, в окруженных лесом населенных пунктах устье вытяжки лучше оснастить турбинным дефлектором.

Зачем нужна вентиляция канализации?

Представим себе, что канализационная система дома оборудована самым простым образом: все унитазы, раковины, ванны и биде соединены с септиком трубами через общий стояк. Как работает такая система?

При смыве из унитаза фекалии попадают в стояк, а затем в септик. Септик не герметичен, поэтому вытесненный фекалиями воздух выделяется в атмосферу на улице, а неприятно пахнущие газы надежно отсекаются водой в гидрозатворе.

Однако так происходит только в том случае, если объем смытой жидкости невелик и не заполняет всего просвета стояка.

Если же объем жидкости большой (например, при выпуске воды из ванн одновременно на двух-трех этажах), в стояке образуется поршень из жидкости, опускающийся вниз.

Как и в любом поршневом насосе, это вызовет разрежение воздуха над поршнем и высасывание воды из всех гидрозатворов сантехнических приборов в стояк и затем в септик.

После такого слива загрязненный воздух с неприятным запахом беспрепятственно проникает через все сантехнические приборы во все санузлы сразу.

Наиболее выражен такой эффект при быстром откачивании содержимого септика в ассенизационную машину.

Неприятным запахом в доме дело не ограничивается. При разложении фекалий в септике образуется опасные для человека газы: сероводород и метан.

Таким образом, вентиляция стояков канализации должна постоянно выводить газы из системы в атмосферу и надежно блокировать проникновение их в помещение при сливе и откачивании содержимого септика.

Необходимые материалы и инструменты

Перед установкой вывода трубы вентиляции нужно закончить работы по устройству внутренних коммуникаций, закрепить воздуховод. Необходимые инструменты выбираются с учетом материала кровельного покрытия.

Подготовить для работы нужно:

  • электрическую дрель;
  • электролобзик;
  • уплотнительные прокладки;
  • зубило;
  • ножки для резки металла;
  • шурупы с саморезами и прочие крепежные элементы;
  • ветошь;
  • отвертки;
  • герметик для герметизации стыка;
  • рабочую форму.

Помимо всего этого, нужно обязательно иметь строительный уровень для контроля правильного положения конструкции и маркер, чтобы делать соответствующие разметки.

Этапы монтажных работ

Перед выводом труб вентиляции на крышу необходимо закончить работу над установкой разводки вентиляционной системы внутри здания. Сам воздуховод должен быть надежно зафиксирован. Перечень инструментов зависит от материала кровли дома. Для комфортного выполнения работ потребуется следующий основной перечень инструментов и материалов:

  • зубило;
  • электродрель;
  • строительный уровень;
  • лобзик (крайне желательно — электрический);
  • набор отверток;
  • утеплительный материал;
  • ножницы по металлу или «болгарка»;
  • маркер;
  • метизы для фиксации;
  • герметик;
  • ветошь;
  • проходной узел;
  • средства индивидуальной защиты.

При выполнении самостоятельного монтажа вентиляционных выходов на крышу следует пользоваться собранным узлом прохода, тем самым значительно упрощая себе работу. Последовательность действий имеет следующий вид:

  1. Разметка. Пользуясь маркером сделайте отметки по шаблону (зависит от сечения и размера трубы выхода вентиляции на кровлю) в месте, где будет выходить вентшахта.
  2. Создание прорези. В кровле надо прорезать отверстие с помощью инструмента по обработке определенного кровельного материала (обычно это «болгарка»).
  3. Удаление верхнего слоя кровли.
  4. Сверление отверстий под крепление выходного сегмента вентшахты .
  5. Разметка для монтажа узла прохода.
  6. Создание пазов, в которые будут помещены саморезы в соответствии с ранее проведенной разметкой.
  7. Монтаж проходного узла.
  8. Его фиксация с помощью саморезов.
  9. Установка вентиляционной трубы, закрепление её с помощью соответствующих метизов.
  10. Изоляция всех щелей и отверстий.

Особенности установки

В ходе планирования и монтажа вентиляционной системы предварительно необходимо проверить расчеты на предмет соответствия техническим правилам. Настоятельно рекомендуется доверить проектирование профильным специалистам, разбирающимся во всех особенностях и технических нюансах здания.

На входе и выходе вентканала имеется разница между температурными показателями. Внутри канала происходит увеличение тяги из-за разницы температуры внутри помещения и за его пределами. В этом и заключается основная причина того, что в зимний период вентиляции свойственно работать с более высокой продуктивностью, нежели в летнее время.

Еще на этапе проектирования надо задуматься о теплоизоляции каналов, которые проходят под кровлей. Это требуется для того, чтобы со временем не уменьшалась воздушная тяга. Такое решение эффективно сказывается на защите каналов вытяжки от скопления влаги. В случае расположения вентиляционной трубы вдоль дымохода необходимо позаботится о ее обогреве (положительно меняется качество эксплуатации вентиляционной системы в целом). С другой стороны, здесь также есть свой минус. В подобных каналах тяга отличается, поэтому при неправильном составлении расчетов можно столкнуться с нарушением работы вентиляции.

Правильно оформленный вентиляционный вывод способствует эффективному кондиционированию внутри помещения. Самостоятельная установка не вызывает сложностей при условии предварительного ознакомления с особенностями выполнения работ.

Закрепление верхней части вентиляционного стояка

Последствия ошибок монтажа

Грамотная установка вентиляционной трубы на крыше является залогом полноценной работы всей системы. При несоответствии рекомендуемым нормам монтажа возникнут следующие негативные последствия:

  • ослабление тяги;
  • присутствие неприятных запахов в жилых помещениях;
  • скопление влаги в комнатах;
  • конденсат внутри системы;
  • недостаток кислорода;
  • появление на поверхности стен грибка;
  • отложение копоти на облицовочных материалах, установленных на кухне;
  • повышение интенсивности возникновения заболеваний у всех жильцов;
  • подмерзание определенных элементов конструкций здания.

Правильность установки является основным фактором, который определяет полноценность воздухообмена и комфорт проживания.

Варианты установки вентиляции

С этой целью можно предусмотреть вытяжные выходы на коньке или около него. Такие выходы называются кровельными аэраторами. Их можно разместить точечно или сделать из них непрерывный желоб. Наибольшая эффективность обеспечится в том случае, если они будут расположены вдоль всего ребра кровли. Кровельные аэраторы могут быть совмещены с общей системой вентиляции дома.

Кровельные аэраторы не испортят внешний вид дома, так как на них укладывается основное покрытие. При сооружении такого типа вентиляции нельзя выполнять герметизацию с использованием монтажной пены или специальных лент. Это перекроет доступ воздуху, из-за чего естественное проветривание кровли станет невозможным. Для выполнения кровли с 2 зазорами потребуется прорезать отверстия в пленке, так как она также будет перекрывать доступ воздуха снаружи.

Практически для любого кровельного покрытия предусмотрены функциональные элементы, с помощью которых можно изготовить вентиляцию. К таким элементам относятся:

  • плиты с воздушными каналами;
  • аэроэлементы;
  • вентиляционные рулоны.

С помощью этих кровельных элементов можно обеспечить проветривание крыши дома. Наибольшую эффективность дает система вентилируемого конька, созданная при помощи этих элементов, а не установка их по отдельности.

Обустройство вентилируемого карниза – это возможность обеспечить площадь для проникновения воздуха, достаточную для эффективного проветривания кровли. Карнизная вентиляция может быть нескольких видов:

  • софитная, которая представляет собой зазоры между стеной здания и доской карниза;
  • в виде вентиляционных решеток, врезанных в софиты;
  • с использованием специального материала, в котором предусмотрены продухи, уложенные немного выше уровня карнизного свеса.

Чтобы не перекрывать доступ воздуху, необходимо отказаться от укладки теплоизолирующего материала в карнизе или размещения на нем насаждений. Можно обеспечить эффективную защиту вентиляционных каналов, расположенных на карнизном свесе:

  • специальные решетки и аэроэлементы;
  • расположение под кровельным покрытием элементов водосточной системы;
  • установка снегозадержателей.

Схема вентиляции чердака через слуховые окна.

Ендова или разжелобок кровли – это более сложный вариант вывода вентиляции. Если карнизный свес слишком короткий и на крыше устроено 2 вентиляционных зазора (или длинные разжелобки), то могут возникнуть определенные сложности с выводом вентиляции.

Обеспечить проветривание кровли можно, если изготовить вентиляционные проемы в пленке в каждом пролете стропильной системы. Вместо проема можно сделать сплошной канал для проветривания вдоль желоба.

В подобных сложных случаях можно расположить вдоль ендовы аэраторные элементы. Это очень удобно на крышах, уклон которых составляет 45°. Если крыша плоская, то такая вентиляция не окажется эффективной. В этом случае оптимальный вариант – крышные вентиляторы, работающие на электричестве, высокие вентиляционные насадки, инерционные турбины и т. д. Однако стоимость такой вентиляции значительно выше, чем при обустройстве вентиляции естественным путем.

Наиболее распространенный способ создания вентиляции – это выполнение слухового окна. Этот элемент несет не только функциональную, но и декоративную нагрузку. Крыша со слуховым окном выглядит очень привлекательно. Можно изготовить отверстие под слуховое окно различной формы.

Односкатное слуховое отверстие может быть установлено на любой крыше. Основанием двухскатного должна служить кровля, изготовленная из металлического или мягкого покрытия. Но при желании можно обустроить и окна с более сложной конструкцией.

Таким образом, вентиляция крыши – это обязательный элемент, который служит для удаления теплого и влажного воздуха из дома. С помощью системы продухов можно предотвратить гниение и появление плесени на балках перекрытия и опорах кровли. Существует несколько способов обустройства вентиляции на крыше. Тот или иной способ может быть более или менее эффективным в зависимости от конструкции кровли. В некоторых случаях может возникнуть необходимость включения в вентиляционную систему специальных приборов, которые работают от электрической сети. Это сделает вентиляцию более эффективной, но повысит потребление электроэнергии. Рекомендуется прибегать к такому методу обустройства вентиляции только в тех случаях, когда конструкция крыши препятствует естественному проветриванию.

Установка вентканала на крышу через ондулин

Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.

К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:

  • ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
  • на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
  • устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
  • ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
  • необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой. В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство

И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

  • слуховые окна;
  • коньки скатных крыш;
  • зазоры, предусмотренные в кровельном пироге и карнизных планках;
  • вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Вентиляционная шахта

Преимущества:

Можно надёжно и эстетично выполнить примыкание к кровле

Вентиляционные шахты чаще всего имеют прямоугольное сечение, что позволяет сделать примыкание надёжно и красиво.

️ Позволяет экономить место в доме

Все воздуховоды на уровне чердачного помещения собираются в единую вентиляционной шахту, которая выводится на крышу.

️ Эстетичный внешний вид

По материалу изготовления вентшахты могут быть:

Кирпичные;

Каменно-бетонные;

Каркасные.

Самые надёжные – это кирпичные и каменные вентиляционные шахты. Это тяжёлые мощные конструкции, которые обладают высокой прочностью. Стоимость такой шахты внушительная, но надёжность и долговечность дымоходу обеспечены на долгие годы.

Согласны ли вы с тем, что комбинированная шахта предпочтительнее, чем несколько отдельных проходов через кровлю? Как выведены трубы на вашем доме? Если есть какие-то вопросы по теме, задавайте. Будем рады помочь.

Ваша Кровельная мастерская

_____

Вам может быть это интересно:

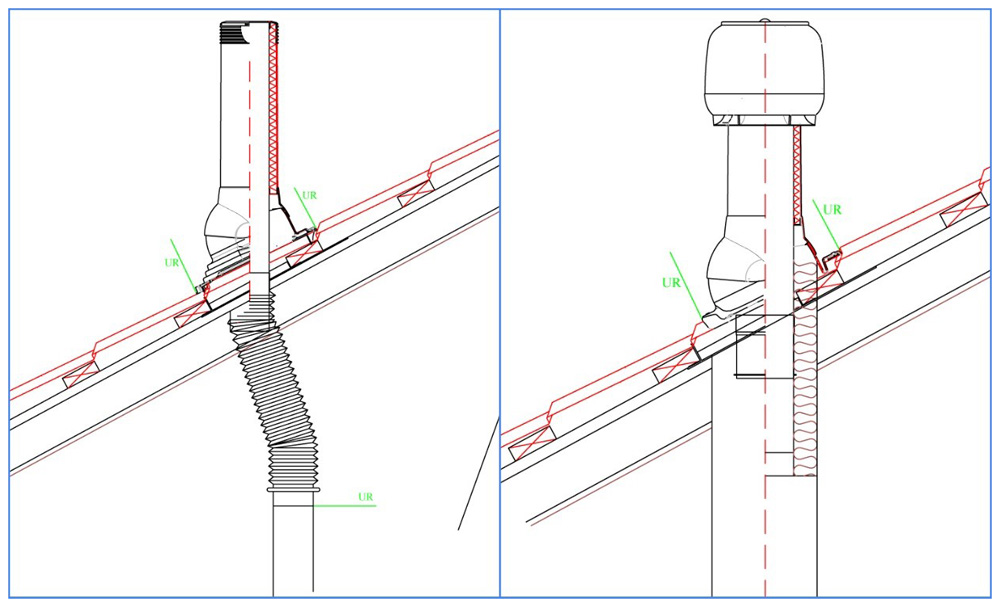

Как производится монтаж узла прохода через кровлю

Для каждого типа кровли используется свой вариант узла прохода с той или иной схемой монтажа. Крепится конструкция на железобетонных стаканах анкерными закладными болтами и гайками, предусмотренными в самих стаканах. В качестве теплоизоляции применяется минеральная вата, которую снаружи защищает дополнительный слой стеклоткани. Вентиляционные узлы прохода оснащаются защитными клапанами автоматического или ручного управления.

Специфической особенностью проходника является наличие патрубка. У патрубка имеется концевой нижний фланец, используемый для крепления клапанов или воздуховодов, а также верхний фланец, с помощью которого крепится шахта круглого сечения. Крепление расчалок производится кронштейнами и хомутами.

Так выглядит конструкция, обеспечивающая проход вентиляционной трубы через крышу

При монтаже системы используется также юбка, выполняющая роль дополнительного гидроизолятора. В случае выпадения влаги из воздушной или газовой смеси потребуется применение сборника конденсата, привариваемого к патрубку. Механическое управление клапаном производится при помощи исполнительного механизма, регулируемого командами «открыть» и «закрыть».

Форма и размеры узлов прохода воздуховодов зависят от вида вентиляции и самой крыши.

Виды и устройство вентиляции кровли из металлочерепицы

Вентиляционный выход подразумевает использование металлической или пластиковой трубы. Диаметр ее должен варьироваться в пределах 30 – 100 мм.

Длина зачастую не превышает 50 см. Удаленность от конька не должна превышать 60 см. Это позволит внутреннему прогретому воздуху свободно выходить наружу.

Ниже перечислены несколько способов вентиляции подкровельного пространства металлочерепицы:

Первый метод: для нормализации температурного режима внутри вентиляционного просвета используется кровельный тип воздухообмена. С его помощью минимизируются риски образования избыточной влаги, негативно воздействующей на все деревянные элементы внутри конструкции.

Стоит отметить, что из-за перегревания внутренней поверхности перекрытия есть возможность образования наледи, блокирующей свободную циркуляция воздуха. Этот факт обуславливает низкую популярность данного способа. Кровельная вентиляция предполагает монтаж труб, оборудованных дефлектором и эластичной проходкой. Длина их должна доходить до уровня стропил.

Второй метод заключается в обустройстве вентиляции через кровлю металлочерепицы. В этом случае вентиляционные выходы будут сквозными, доходящими до чердачного помещения. По принципу работы они похожи на коаксиальные трубы.

Их конструкция предполагает наличие двух независимых контуров, способствующих постоянному выводу избыточной влаги и воздухообмену. Недостатком данного метода является его высокая стоимость.

Однако при этом значительно повышается эффективность, что в дальнейшем позволит избежать затрат на преждевременный ремонт кровельного перекрытия.

В зависимости от конструкции вентиляции, различают несколько ее разновидностей.

Карнизный продух является своеобразным входом для воздушных потоков.

Один из вариантов карнизного продуха

Может быть двух типов:

  1. точечные продухи представляют собой небольшие отверстия, диаметр которых не превышает 1 – 2,5 см. Размер зависит от наклона крыши – чем он сильнее, тем меньшие отверстия необходимы. Размещаются они зачастую под желобками для слива воды. Это предотвращает возможность их промерзания и образования ледяной корки. Наружная часть защищается специальными софитами, препятствующими засорению листвой и прочим мусором;
  2. щелевые продухи — это горизонтальные или вертикальные щели, ширина которых не должна превышать 2,5 см. Благодаря им поддерживается постоянная циркуляция воздуха в пространстве под перекрытием. Внешняя часть закрывается плетеной сеткой, предотвращающей засорение.

Вентилируемый конек представляет собой вентиляционный выход.

Схема работы вентилируемого конька

Он является верхней точкой системы и способствует выходу наружу паров и влаги. Бывает щелевым и точечным.

Кровельный аэратор усиливает циркуляцию воздушных потоков в требуемом направлении. Внешне он выглядит как труба длиной до 50 см.

Внутренняя часть представляет собой проход, обеспечивающий герметичность. Сверху размещается дефлектор (колпак), позволяющий предотвратить попадание мусора и листвы.

Кровельный аэратор

Преимущество данного вида в том, что монтаж может проводиться как на начальном этапе установки кровли, так и после сдачи в эксплуатацию. Аэраторы подходят для всех разновидностей перекрытий – как для мягких битумных, так и для металлических.

Фирмы, производящие кровельные материалы, выпускают и аэраторы. Ассортимент насчитывает более 50 изделий различных форм и размеров.

Разжелобки (ендова) подходят для крыш со сложной конструкцией и устанавливаются в случае образования впадин на стыке скатов.

С его помощью образуется канал для постоянной циркуляции воздушных потоков. В зависимости от специфики, разжелобки делятся на открытые и закрытые.

Универсальный способ обустройства вентиляции предполагает использование трубы, диаметр которой не должен превышать 50 см. Кроме этого, она должна быть оснащена защитным дефлектором, располагающимся на оголовке.

На сегодняшний день представлен широкий ассортимент аэраторов из пластика. Это позволяет подобрать подходящий вариант с учетом особенностей кровли, погодных условий, климата, ландшафта.

Современные аэраторы выполняются из высококачественных материалов, устойчивых к воздействию постоянного солнечного излучения и осадков, поражению кислотами. Некоторые производители обещают сохранение работоспособности систем при температурах от -50 до +90 градусов по Цельсию.

Стоимость металлических аэраторов значительно выше. Область их применения – крупные промышленные и производственные объекты.

Рекомендации по выбору места для вентиляционного выхода

Мастера рекомендуют выбирать место выхода на крышу так, чтобы  выполнить канал без изгибов. Тогда эксплуатационные характеристики системы будут максимальными. В случае, если такой вариант неосуществим в силу определённых обстоятельств, то придётся использовать гофрированные изделия. Использование гофротруб позволит с лёгкостью смонтировать конструкции необходимой формы.

Как уже было сказано выше, на крышах скатного типа кровельная проходка устанавливается как можно ближе к коньку. В таком случае увеличивается надёжность системы, так как больший сегмент трубы будет расположен в помещении и защищен от перепадов температур и прочих атмосферным явлений.  Короткий же конец воздуховода, выходящий наружу, будет более устойчив к порывам ветра.

Трубы следует устанавливать как можно ближе к коньку крыши

При любом варианте размещения вентиляционной трубы нужно учитывать показатели ветрового подпора. Сильный ветер может препятствовать нормальному воздухотоку или даже направить его в противоположную сторону.

Вывод отработанного воздуха из дома

Вентиляционные трубы на крыше жилого дома

Если вы приступаете к строительству коттеджа «с нуля», то обязательно предусмотрите сооружение вентиляционных каналов в кирпичных стенах внутренних помещений. Естественная вентиляция не потребует дорогостоящего оборудования и будет постоянно обеспечивать помещения в вашем доме свежим воздухом.

При необходимости вы можете дополнить систему вентилятором для принудительной вытяжки. Но лишние расходы не понадобятся, если с умом сделать вывод вентиляции на крышу.

Чем выше вентиляционная труба на крыше жилого дома, тем сильнее будет в ней тяга.

Строительство кирпичной вентиляционной шахты

Нередко проектировщики уделяют недостаточное внимание устройству стояков и высоте вентиляционных шахт над крышей здания. Из-за их недочетов может возникнуть ряд неприятных явлений:

  • запахи проникают из санузла и с кухни в жилые комнаты из-за неправомерного объединения вентканалов в один общий короб для вентиляции на крышу;
  • эффект от вытяжки незначителен по причине недостаточной длины трубы;
  • вытяжка действует в обратном режиме из-за неверного выбора места для установки вентиляционной трубы на скате крыши;
  • каналы и трубы вентиляции на холодной крыше промерзают без тщательного утепления.

Многослойная конструкция крыши улучшенного типа

Причиной проблем при установке труб вентиляции на крыше часто бывает сложная конструкция современной кровли, которую за многослойность называют «кровельным пирогом».

В случае неправильного монтажа вентиляционной трубы на такой крыше могут быть повреждены стропила и обрешетка. Также могут остаться зазоры в тех местах, где установлена крышка вентиляционного отверстия, и через них станет просачиваться внутрь дождевая вода. Поэтому ради сохранения герметичности кровли рекомендуется использовать специально предназначенные для этого проходные элементы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
