Лёгкая транспортировка урожая: как изготовить прицеп для мотоблока своими руками

Конструкция средних прицепов

Работу с такой конструкцией необходимо начинать с произведения расчетов, и создания грамотного чертежа. Мотоблоки средних размеров имеют повышенную мощность, поэтому они легко транспортируют прицепные устройства массой до 500 кг.

Для создания конструкции мастера советуют использовать металлопрокат, который отлично справится с поставленными задачами. Исходя из общих габаритов конструкции необходимо просчитать сколько понадобится металлопроката, а также швеллеров, играющих роль сцепной рамы.

Только максимально точные подсчеты позволят существенно сэкономить на материалах и расходниках, а также намного облегчат сборку прицепа.

Если кузов изготавливается из досок, тогда их стыки нужно скрепить металлическими накладками. Далее кузов необходимо прикрепить к раме при помощи опорных балок. К недостаткам такого прицепа можно отнести отсутствие откидного борта.

Далее необходимо приступать к сборке ходовой части. Для этого можно использовать то, что есть под рукой, от мотоколясок и т. п.

Что касается колесной оси, то эту роль на себя возьмет стержень из стали, диаметр которого 30 мм. Расчет длины должен быть произведен таким образом, чтобы колесная часть сильно не выступала из-за пределов кузова. Стержень необходимо приварить к корпусу и лонжерону.

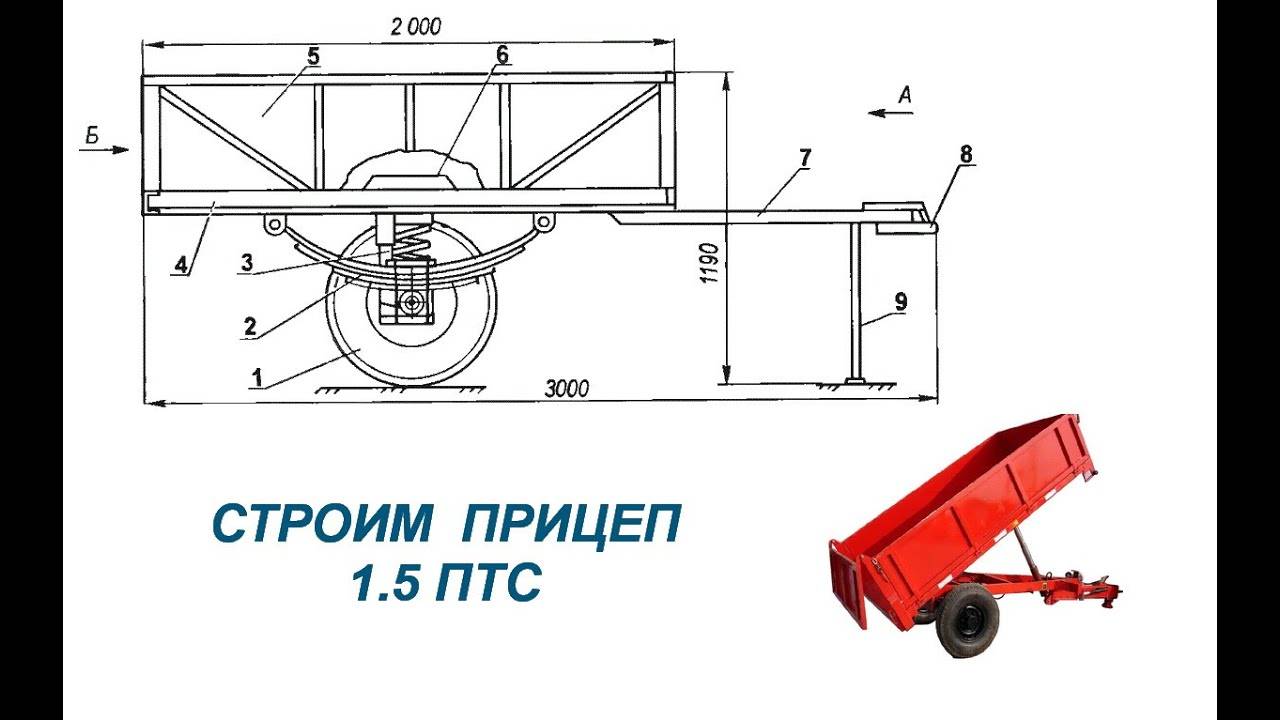

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Советы по эксплуатации

Перед началом использования прицепа, уже соединенного с мотоблоком, важно изучить инструкции обоих оборудований во избежание травматических ситуаций. Необходимо будет обязательно проверить, как работают тормоза и при необходимости их отрегулировать. Делается это следующим образом: прицеп приводится в движение без груза и оценивается, рабочие ли тормоза

Помимо этого, предстоит выяснить, насколько хорошо тележка крепится к мотоблоку, а части самого прицепа соединяются между собой. Стоит оценить степень давления шин, наличие смазки в подшипниках, а также исправно ли устройство вообще

Делается это следующим образом: прицеп приводится в движение без груза и оценивается, рабочие ли тормоза. Помимо этого, предстоит выяснить, насколько хорошо тележка крепится к мотоблоку, а части самого прицепа соединяются между собой. Стоит оценить степень давления шин, наличие смазки в подшипниках, а также исправно ли устройство вообще.

Работая с прицепом, следует помнить о том, что в кузове запрещается перевозить людей либо же избыточные грузы. Как уже было выше сказано, недопустимо выезжать на дороги общего пользования, а также перемещаться с повышенной скоростью движения. С прицепом не должны работать дети, младше четырнадцати лет, а также никто не может устраивать технологический осмотр, когда кузов устройства находится в приподнятом состоянии

Наконец, важно упомянуть, что эксплуатация прицепа вместе с мотоблоком в том случае, когда видимость ограничена, категорически запрещена

Закладывать груз в прицеп и доставать его можно только когда тележка зафиксирована тормозом. Кузовная кабина заполняется так, чтобы на все четыре колеса приходилась равная нагрузка, а центр тяжести располагался на геометрических осях. Разгрузка должна проходить по определенной схеме: сперва борт либо снимается, либо открывается, а удерживающая тяга извлекается из фиксаторов. Следом кузов опрокидывается и при необходимости фиксируется в удобном состоянии. По завершении извлечения товара сборка происходит в обратном порядке. В самом конце прицеп очищается от загрязнений и мусора, оставшегося от самого груза.

Раз в год ступица обязательно разбирается, а подшипники смазываются специальной смазкой. Тормоза регулируются при помощи специальной гайки, которая меняет длину тяги. Время от времени нужно будет оценивать состояние крепежа, причем делать это нужно и перед началом эксплуатации, и во время нее. При необходимости все сразу же подтягивается. Убирая телегу на длительное (к примеру, зимнее) хранение, необходимо очистить все детали, заменить вышедшие из строя и подкрасить устройство. Шины слегка спускаются, и прицеп переставляется либо под навес, либо в помещение. Для фиксации предстоит воспользоваться специальными подставками либо же установить тележку на задний бортик, опустив при этом раму.

О том, как прикрепить прицеп к мотоблоку, смотрите в следующем видео.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

ИллюстрацияПорядок действий
При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

ИллюстрацияПорядок действий
К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

  • крепим барабан на ступице одного из колёс;
  • к тормозному диску привариваем отрезок трубы;
  • надеваем механизм на ось;
  • на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

  • откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
  • запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
  • небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Как сделать прицеп для мотоблока

Рама не вызовет трудностей, собрать её легко. Все детали можно найти в гараже, люди отдают задаром на просторах интернета нужные детали. Необходимо крепко соединить между собой. Например, приварив их друг к другу. Если этого не сделать, то велика вероятность, что рама не выдержит всех нагрузок, налагаемых на неё.

Для колесной оси лучше выбрать что-то прочное. Например, стальной стержень подойдет. Длину выбирайте особо тщательно, он не должен быть длиннее рамки кузова.

Рама должна состоять из следующих элементов:

  1. раскос
  2. рамка
  3. стояк
  4. стойки сиденья и прочих несущих элементов.

Кузов прицепа

Итак, решите – сталь или дерево. Если используете доски, то нужно выбирать толстые, прочные, дополнительно на углах необходимо сделать металлические накладки. Такая телега идеально подойдёт для груза в мешках. Борта не должны откидываться, так как это незачем.

Подходит и другой материал: металл, профнастил, доски, пластик. Всё, что вам покажется подходящим.

Главное – он должен отвечать задачам и требованиям. Нужно грамотно рассчитать нагрузку, а в противном случае кузов попросту развалится или прогнётся. Самый универсальный – кузов и металла. Материал нужно покрасить защитной краской, загрунтовать. В противном случае ржавчина «съест» ваш труд.

Если вы отдали предпочтение дереву, то на углах установите металлические накладки. Они придадут жёсткости прицепу. При профнастиле нужны рёбра жёсткости.

Ось и колёса

Колеса очень важно подобрать и установить грамотно. Иначе тележка будет подпрыгивать на ухабах и переворачиваться. Для оси придётся поискать стальной стержень

Он не должен быть коротким, как минимум один метр, в противном случае кузов получится слишком узким. Приварите все детали. Сцепление должно быть прочным

Для оси придётся поискать стальной стержень. Он не должен быть коротким, как минимум один метр, в противном случае кузов получится слишком узким. Приварите все детали. Сцепление должно быть прочным.

Для конструкции подойдут колёса от любой техники. Главное – размер должен соответствовать агрегату.

Устройство для перевозки мусора присоединятся, используя консоль, а она в свою очередь должна совпадать с штатной устройства. Вверху – основная ось. Подшипники прячутся под пыльники. Водило крепится к раме посредством дышла.

Конструкция прочно неподвижно фиксируется болтом, кольцом. Благодаря этому, даже на ухабистой дороге колёса прицепа будут не зависимы от основного агрегата, т.е. можно с лёгкостью поворачивать и быть уверенным, что прицеп не перевернётся.

Следуйте намеченной инструкции, будьте внимательны к деталям, так как они важны. Плохо приваренные стенки – мусор вывалится на первом повороте, некрепкое сцепление – тележка отсоединится.

Технология изготовления

Такую телегу очень удобно использовать для мотоблока или мотокультиватора. Она лёгкая в эксплуатации. Сиденье расположено на уровне с бортами, что даёт круговой обзор всего агрегата.

В транспортном положении кузов держится на специальной защёлке, которая может быть ручной или ножной, и она находится рядом с водителем. Крепление кузова к раме сделано из отрезков трубы, а центр расположен так, что при снятии защёлки происходит самостоятельное опрокидывание платформы. Задний борт делают откидным или на открытых петлях. При необходимости его снимают.

Часто при наличии готовых колёс от автомобиля возникает вопрос: как их закрепить на раме будущей телеги или как сделать ось для прицепа своими руками. Здесь два выхода:

  • взять готовый мост от авто. Это простой вариант, но огромный корпус редуктора портит вид тележки;
  • сделать самому. Для этого нужно болгаркой отрезать ступицы и закрепить их на шестигранную трубу размером на 50 мм с помощью сварки и надёжных хомутов. Затем на этот шестигранник зафиксировать пружины для амортизации или другие упругие элементы. Длина трубы определяется по размеру колеи обычного транспорта.

Если прицеп будет применяться на автомобиле, то необходимо купить заводское сцепное устройство, которое отвечает всем стандартам качества и надёжности.

При использовании на мотоблоке придётся его делать самостоятельно и подгонять под сцепку.

Прицеп для мотоблока: виды прицепных устройств и рекомендации по изготовлению своими руками

Использование прицепа для мотоблока позволяет значительно расширить функциональные возможности этого популярного технического средства. Однако приобретение готового устройства не для всех владельцев приусадебных участков является целесообразным с финансовой точки зрения. В такой ситуации можно подумать об изготовлении прицепа своими руками.

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

  • Цельные — имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
  • С откидными бортами — отлично подходят для транспортировки крупногабаритных грузов.
  • Самосвальные — удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо

Особое внимание стоит обратить на следующие факторы:

  • Самосвальные двухосные устройства с большим показателем грузоподъемности для облегчения работы оснащаются гидравлическим приводом.
  • В одноосных моделях чаще всего опрокидывание осуществляется благодаря особому расположению центра тяжести и вполне достаточно оснастить их ручным устройством.
  • Прицепы, имеющие грузоподъемность более 350 кг, оснащены механической тормозной системой.

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

  • Уголок и трубу прямоугольного сечения.
  • Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
  • Для лонжеронов отличным выбором станет труба 60х30 мм.
  • Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
  • К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.

Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

  • На самосвальном прицепном устройстве задний борт должен быть откидным.
  • Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
  • Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

  • Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.
  • Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
  • Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.

Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.

Устройство тележки для мотоблока

Прежде чем строить тележку для мотоблока, надо выяснить, а что такое сам мотоблок. Это такое транспортное устройство, способное перемещаться по поверхности за счёт собственного двигателя внутреннего сгорания, который запускается выдёргиванием шнурка. Мощность силового агрегата мотоблока колеблется в пределах от 3,5 л.с.  до 12,0 л.с.  Ходовая часть бывает одноосной (чаще всего) или двухосной.

Одноосный мотоблокФОТО: hoztov.byДвухосный мотоблок с прицепомФОТО: hoztov.by

Между двигателем и ходовой частью находится трансмиссионный механизм, позволяющий переключать передачи и менять направление движения. Система управления позволяет оператору управлять режимами движения.

Мотоблок может работать в комбинации с различным сельскохозяйственным и коммунальным оборудованием: для обработки почвы, скашивания травы, уборки снега, коротких перевозок небольших грузов. В последнем случае к мотоблоку прицепляют тележку. Так как ведущие колёса устройства слабо нагружены, то по трудным дорогам он большой груз не потянет. С мотоблоком удобно обрабатывать междурядья, работать в теплицах.

Управление смонтировано на двух длинных рукоятках. С помощью них же оператор обеспечивает равновесие агрегата, что требует немалых физических усилий. Этот недостаток отсутствует у двухосных мотоблоков, но они значительно дороже и потребляют больше горючего.

Статья по теме:

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

  • кузова;
  • колес;
  • крыльев;
  • сиденья;
  • дышла;
  • тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы выдерживала большие нагрузки.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Из балки ВАЗ-2109

Прицеп из балки ВАЗ-2109 подойдет для мотоблоков с большой мощностью – 10 л.с. Конструкция будет довольно тяжелой, поэтому нужна большая тяговая мощность. Такие прицепы обладают большой грузоподъемностью.

Сделать прицеп из балки ВАЗ-2109 своими руками просто, достаточно посмотреть обучающие видео, которые доступны бесплатно. Также можно найти чертежи и размеры конструкции, подойдут практически любые, с одной или двумя осями.

Балка будет использоваться в качестве оси, для задней оси подойдет целый мост с колесами от ВАЗ-2109. Для передней оси будет достаточно одной балки, колеса могут быть любыми. Для габаритных прицепов рекомендуются широкие колеса, обеспечивающие проходимость и устойчивость.

Преимущество прицепа для мотоблока на базе балки от ВАЗ 2109 в том, что не нужно тратить время на изготовление дополнительных узлов, особенно если берется задний мост целиком.

Фото и описания интересных вариантов

Самодельщики уже придумали немалое количество оригинальных вариантов прицепов. Возможно, Вам подойдет один из нижеперечисленных в качестве образца.

Небольшая самосвальная тележка предусматривает маленькие колеса, простую конструкцию рамы и отсутствие тормозов. При этом сделать опрокидывающийся прицеп совсем несложно, надо лишь обеспечить поворотные петли и предусмотреть фиксацию кузова при движении.

Возможен и двухосный вариант. Такая тележка пригодна для перевозки тяжелого и объемного груза в паре с мощным мотоблоком, при этом необходим поворотный механизм передней оси и тормозная система будет явно не лишней.

Очень разумно использовать часть конструкции от тяжелого мотоцикла. В этом случае обеспечена мягкая подвеска на пружинах и амортизаторах. Колеса мотоцикла имеют небольшой вес и хорошо согласуются с нагрузкой. Шикарное автомобильное кресло повышает комфорт передвижения.

Увидев широкую лавочку, трудно удержаться от слов: «Прокати нас, Петруша, на тракторе». Если предстоит пользоваться мотоблоком вдвоем, конечно, следует обеспечить соответствующее сидение.

Если придется перевозить сено, следует предусмотреть высокие борта. Для этого необходимы гнезда по периметру бортов.

Прямо-таки карьерный самосвал, а не тележка для мотоблока. Впрочем, мощный двигатель с водяным охлаждением допускает перевозку большого количества земли.

Этот неказистый с виду вариант показался наиболее практичным. Погрузочная платформа размещается низко, что облегчает загрузку и повышает устойчивость прицепа при движении. Подвеска на пружинах и амортизаторах плюс автокресло обещают комфорт водителю мотосредства. В целом, если не «Мерседес», то на крутой байк точно потянет.

Наверное, такая тачка даже не «Запорожец»?! У того есть багажник хотя бы впереди, а здесь, куда груз класть? Придется хозяину восседать на кучке с песком…

Тормоза, сцепка, ступицы и прочие узлы

При сборке прицепа для мотоблока своими руками неизбежно придется принимать решение по конструкции тормозной системы, сцепного устройства, стояночного упора и прочего. Оценим возможные решения и выберем подходящие.Тележка грузоподъемностью более 350 кг должна быть обязательно укомплектована тормозами, иначе груз может толкать мотоблок в самый неподходящий момент. Проще всего изготовить тормоза на базе тормозного цилиндра и соответствующей педали от любого авто. При условии наличия рабочих тормозных цилиндров и колодок в подвеске их необходимо соединить медными трубками с главным тормозным цилиндром и цилиндром педали.

Для тяжелой тележки стояночный тормоз просто необходим. Он подойдет также от любой легковушки и должен быть закреплен к раме рядом с водителем. При наличии стандартных механических приводов тормозов в задней подвеске остается их соединить с рычагом ручника тросом необходимой длины. Гидравлический и механический тормоз обязательно следует хорошенько протестировать, прежде чем грузить прицеп.

Сцепка – еще один важный узел прицепа. В простейшем случае к дышлу приварена труба, в которой просверлено отверстие под палец. У мотобуксировщиков с воздушным охлаждением двигателя его диаметр обычно равен 16 мм, с водяным охлаждением – 20 мм. В данном примере очень правильно устроена страховка в виде цепи, которая крепится за палец в боковом отверстии сцепки.

Нередко в качестве поворотного элемента сцепки используют кардан. При этом боковые элементы крестовины необходимо заварить, чтобы дышло тележки не проседало.

При использовании 4-х колесного прицепа возможно использование фабричной автомобильной сцепки. В таком случае потребуется переходник с шаром, закрепленный на мотоблоке.

Рассмотрим несколько возможных вариантов переходников для присоединения прицепа. Первый – тот самый шар, который мы упоминали, и он работает с 4-х колесным прицепом. Два других представляют из себя втулку, приваренную к стержню, который может вращаться в трубке. Втулка вставляется в сцепку мотоблока и фиксируется пальцем. Трубка варится к дышлу прицепа. Таким образом, тележка имеет возможность поворачиваться в обе стороны при движении, а также свободно наклоняться на неровной дороге. Высота втулки составляет 60-70 мм (в зависимости от исполнения мотоблока).

На стоянке тележке может потребоваться упор. Конструкция с пружиной напоминает упор велосипеда и позволяет фиксировать штангу в двух положениях.

Надежные запоры заднего борта можно изготовить из полосы, прута и патрубка. Без болгарки и сварки здесь не обойтись.

На небольшом прицепе можно приварить обычные шпингалеты. При этом боковые борта не должны наклоняться, иначе соединение самопроизвольно развалится.

Если борта предполагается наращивать, необходимо предусмотреть проушины для вертикальных стоек. Их удобно изготовить из профильной трубы 40х60 мм.

Иногда достаточно приварить небольшие проушины снизу кузова. Через них можно привязать тент или груз в прицепе.

Петли для заднего борта можно сварить самостоятельно из прутка и трубки. Однако проще приварить обычные дверные петли.

Для крепления обшивки из профнастила удобно использовать саморезы со сверлом. Подойдут обычные с пресс-шайбой или кровельные с уплотнением.

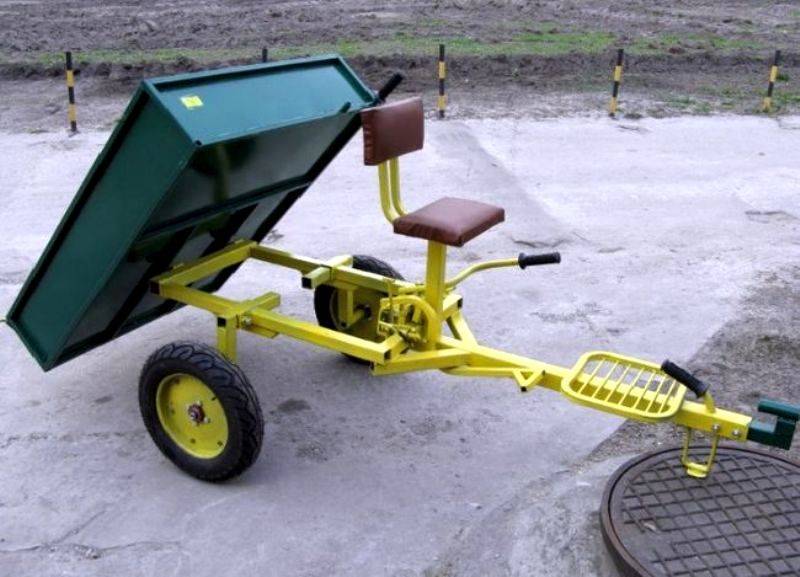

Мы уже видели, как в качестве сидения используется автокресло или офисный стул. Простую скамью для сидения можно изготовить своими руками из куска ДСП, поролона и кожзама. Покрытие крепится к основанию с помощью скобозабивного пистолета.

Я постарался собрать в этой статье наиболее полезную информацию для тех, кто решился изготовить прицеп для мотоблока самостоятельно. Подробный рассказ об особенностях самодельных прицепов предлагают их хозяева в следующих видео.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
