Как подключить люстру своими руками: пошаговая инструкция

Преимущества и недостатки материалов для декора плафона люстры своими руками

При выборе материала для корпуса люстры акцентируйте внимание на эстетических свойствах и технических характеристиках. Рекомендуется использовать материалы, которые не содержат токсических веществ, так как при нагревании они распространяются

Отдайте предпочтение материалам для плафона, за которыми легко ухаживать. Например, тканевые светильники быстрее собирают пыль, а пластик легче протереть тряпкой. А бумажный корпус можно быстро заменить.

Выбор материала зависит и от степени освещения помещения. Лучше всего пропускает свет прозрачное стекло. А для спальни или детской комнаты лучше сделать люстру с приглушенным светом.

Плафоны из осколков стекла или металлических полосок отлично выглядят и ослепительно сияют. Люстра из ткани или дерева придает уют комнате. Абажуры из кружева выглядят очень изысканно, имеют приглушенный свет и создают интересную игру теней.

Бумага

Бумага считается наиболее простым и доступным материалом. Кроме того, он отлично поддается трансформации. Если лампа светодиодная, то такой плафон может прослужить несколько лет. Бумажный каркас при необходимости можно быстро заменить.

К недостаткам бумаги относят то, что она желтеет со временем. Такой плафон легко порвать, нельзя протереть влажной тряпкой.

Нитки

Люстры из нитей оригинально выглядят, требуют минимальных затрат, так как можно использовать подручные материалы. Они излучают мягкий свет, который красиво рассеивается. Процесс их создания простой и интересный.

К минусам можно отнести то, что нитевые каркасы собирают пыль, а при использовании лампы более 40 Вт существует риск возгорания. Такая люстра не подойдет для комнат, где нужен яркий свет.

Ткань

Выглядят текстильные плафоны необычно красиво, так как существует огромное разнообразие текстур, оттенков. Работать с тканью достаточно просто, поэтому можно создавать различные конструкции. Тканевой светильник излучает мягкий свет.

Однако абажуры из ткани недолговечны, они быстро загрязняются, существует риск возгорания. Кроме того, со временем материал теряет яркость.

Стекло

Люстры из бутылок и банок имеют оригинальный внешний вид, их легко очистить от пыли, грязи, они излучают яркий свет. С течением времени такие плафоны не теряют яркость и не деформируются, они надолго сохраняют первозданный вид.

К минусам относят то, что стекло достаточно хрупкое, поэтому существует риск разбить люстру во время мытья, замены лампочек игр детей. Стеклянные конструкции создают большую нагрузку на потолок.

Пластик

Пластиковые люстры легко создавать, для изготовления красивой конструкции не нужно тратить много денег и времени. За ними легко ухаживать, они отлично смягчают свет при небольших светопотерях. Пластиковые люстры легкие, в отличие от металлических, стеклянных и деревянных.

Однако пластиковые бутылки, из которых делают плафоны могут содержать вредные вещества, они распространяются при нагревании. Со временем они выгорают или становятся менее яркими.

Металл

Люстры, созданные из металлических предметов, например, столовых приборов, инструментов, шестеренок, достаточно прочные, долговечные, отлично отражают свет. Такие плафоны легко очистить от загрязнения.

Однако при нагревании к металлическим элементам светильника лучше не прикасаться, так как можно обжечься. Конструкции из металла тяжелые, поэтому для их монтажа к потолку нужно использовать крепежные элементы, рассчитанные на высокий вес.

Чем отличается люстра от светильника?

Для начала разберемся с терминологией. Что такое люстра, и что такое светильник?

Светильник  – наиболее широкое понятие, он может быть любым по конструкции, креплению и по источнику света. Может быть потолочным, точечным, настенным (по месту установки), светодиодным, галогеновым (по типу ламп), комнатным, уличным (по виду исполнения).

Люстра – это светильник, который имеет две особенности, которые его выделяют в ряду светильников:

  1. Люстра обязательно крепится к потолку и имеет висячую конструкцию,
  2. Люстра является предметом роскоши, декоративно оформленным и, как правило, имеющих более 1 лампы.
  • Люстра с пультом – устройство и установка,
  • Люстра на натяжной потолок – пример монтажа,
  • Замена потолочной люстры на кухне (подробно рассмотрен процесс крепления на потолок),
  • Установка точечных светильников – подробно, с теорией и примерами,
  • Установка точечных светодиодных светильников в натяжной потолок, разбор ошибок,
  • Установка бра (настенного светильника),
  • Светодиодные прожектора – устройство, разновидности и ремонт.

Я веду это к тому, что между люстрой и светильником с электрической точки зрения разницы очень не много. Просто понятие “люстра” входит в понятие “светильник”.

Разные варианты подключения люстры

Вы хотите подсоединить новую люстру к выключателю, но не уверены, что сделаете это правильно? Мы поможем вам разобраться с разными ситуациями.

Провода, которые предстоит соединить

Тут возможно всего три варианта:

  • N – ноль;

  • L – фаза;

  • PE – защитный заземляющий провод (желто-зеленый).

На современных люстрах чаще всего есть маркировка. Но наносить ее стали совсем недавно, так что нередко попадаются экземпляры без буквенных обозначений. В случае их отсутствия лучше всего проверить провода индикаторной отверткой. Она позволит точно определить тип кабеля.

Заземление встречается не всегда и никакой функции, кроме защитной, не выполняет, с ним проблем не возникнет. Этот провод нужно подсоединить к аналогичному в потолке, в случае отсутствия такого в приборе, он просто изолируется.

Китайские люстры: в чем особенность

Китайские люстры отличаются тем, что их качество сборки оставляет желать лучшего. Поэтому каждую люстру лучше проверить с прозвонкой, чтобы не получить короткое замыкание.

Не менее важно проверить качество изоляции. Для этого все провода соединяют в одну скрутку, берут тестер, и проверяют, нет ли касания оголенных частей проводов к корпусу

Если изоляция плохая, то этот осветительный прибор лучше отнести на обмен.

Без проверки подсоединения каждой лампочки здесь не обойтись. Для этого поочередно в каждый патрон вкручивается лампочка и проверяется на целостность соединения. При выкрученных лампочках прибор должен показывать высокое сопротивление (бесконечность), а при вкрученной всего несколько десятков Ом.

Затем можно приступать к соединению всех проводников, в зависимости от образованных групп.

Подключаем выключатель

Подключение наиболее простого варианта люстры с одной лампой к выключателю с одной клавишей не представляет особых сложностей. Если число ламп две и более, то число клавиш выключателя может быть две или три.

В случае, когда имеется готовая проводка, и количество групп ламп соответствует числу клавиш выключателя, производят замену его согласно схеме подключения.

Подключение в соответствии со схемой

При установке этого прибора на новой проводке, следует учесть специфику его конструкции. В выключателях с двумя и тремя клавишами имеется клемма, которая является общей. Она служит для коммутации с питающим проводом, идущим из распредкоробки. Остальные клеммы, в зависимости от расположения клавиш и выбранного порядка группирования ламп, соединяются с проводами патронов, проходящих через коробку.

Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

  1. Возьмите индикаторную отвертку или указатель напряжения.
  2. Включите обе клавиши выключателя.
  3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
  4. Отметьте фазные провода маркером.
  5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
  6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
  7. Проверяют работу люстры, поочередно включая обе клавиши.

Схема подключения люстры к сети

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Определение напряжения на проводах с помощью электро-отвертки

Один выключатель – несколько люстр

Теперь рассмотрим, как подключить к одному выключателю несколько люстр. Здесь придется рассматривать и особенности линии питания.

Для примера возьмем одноклавишный выключатель, от которого будет запитываться сразу три люстры.

Схема линии освещения с этим выключателем такая: от щита к распределительной коробке идут фаза и ноль.

В нее от фазной жилы к выключателю идет провод, и снова в нее возвращается.

В итоге в мы в коробке имеем ноль и фазу (с включенным в цепь выключателем), к которым можно подключить проводку, ведущую на потребитель.

Поэтому, чтобы подключить сразу три люстры к этому выключателю, достаточно кинуть одну общую линию и произвести врезку в нее фазных и нулевых проводов осветительных приборов.

Причем подключение каждой люстры к общей линии лучше делать в распределительных коробках (их дополнительно нужно установить). А затем уже в самой люстре разделить ее на рожки (ветки).

Как подключить люстру, выключатели

В зависимости от коммутируемой нагрузки, выключатели делятся на:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные и т.д.

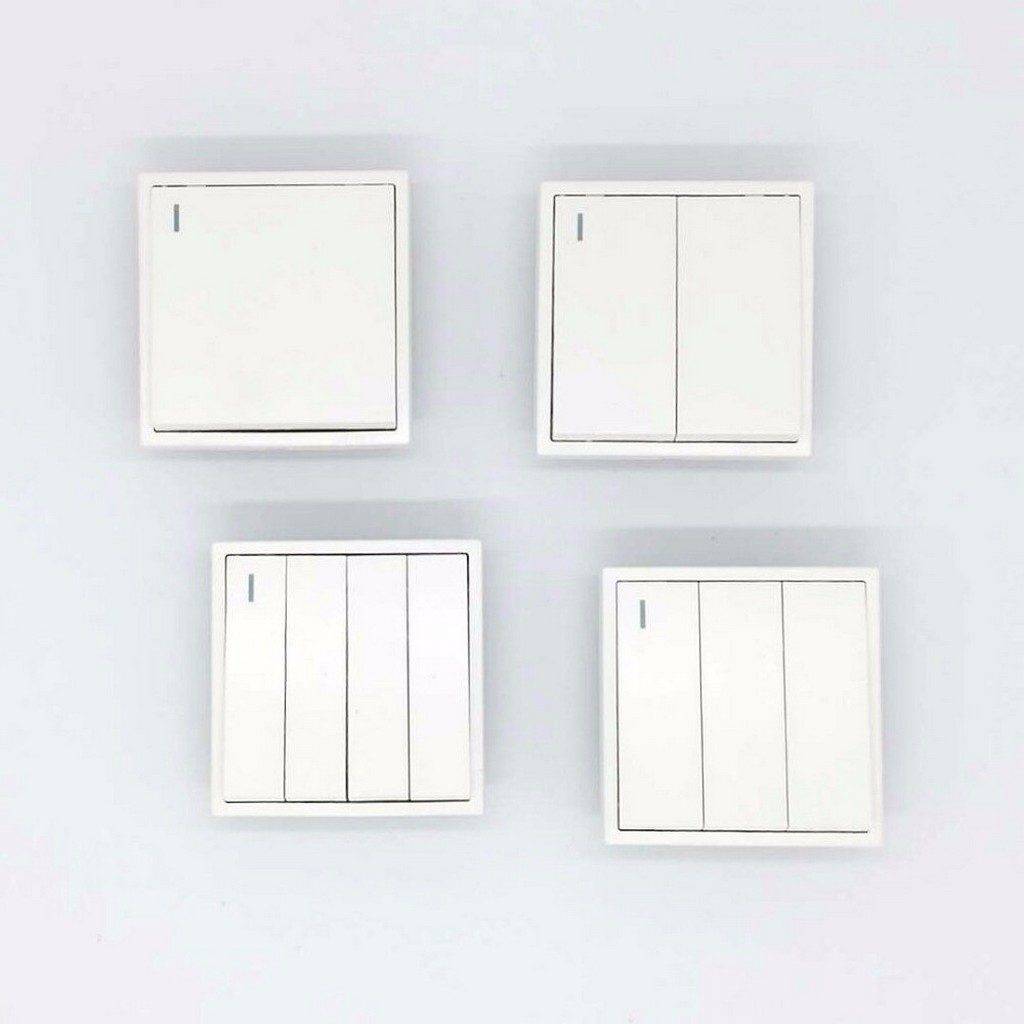

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

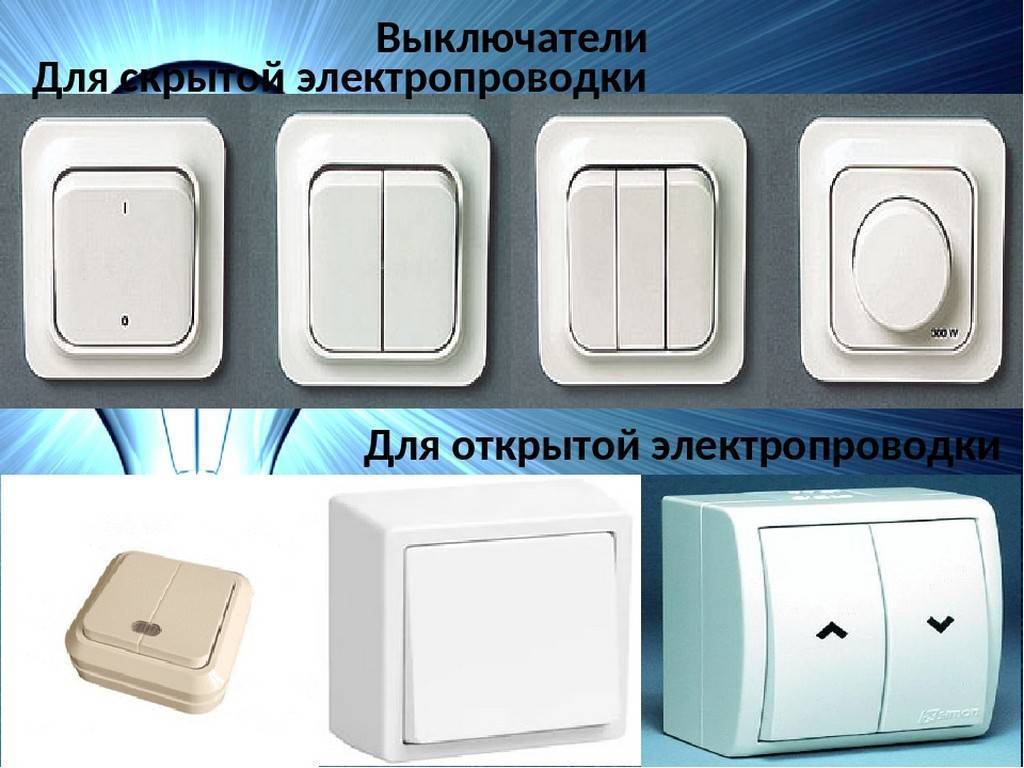

По варианту монтажа выключатели бывают:

  • для скрытой электропроводки;
  • для открытой прокладки проводов.

Варианты установки выключателей

По выполняемым функциям:

  • диммеры;
  • проходные;
  • перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

  • управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
  • управление беспроводное (по радио каналу или с телефона через Bluetooth);
  • комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.);
индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него);
стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы).

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

  1. Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
  2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
  3. Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
  4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления

Подготовительные операции

Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.

Заземление

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

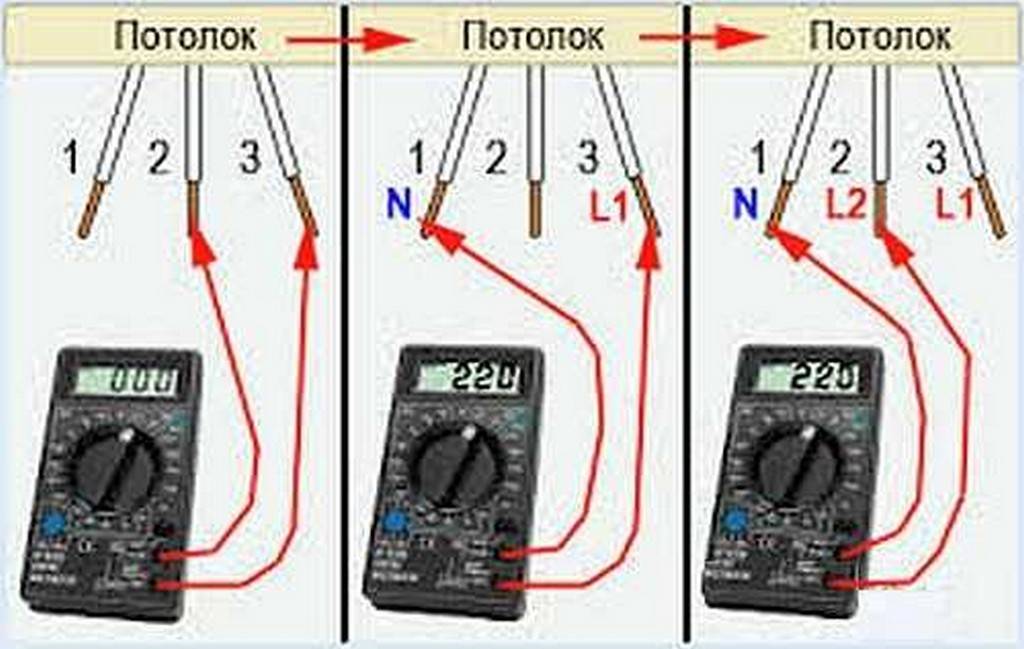

Прозвонка проводов на потолке темтером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L»

Переделываем люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Любитель антиквариата может столкнуться с проблемой подсоединения светильника к двухфазному выключателю. Старые люстры не всегда укомплектованы нужными проводами. Эту проблему можно устранить с помощью паяльника. Для начала разберитесь с устройством осветительного прибора.

Разделите один из проводов на отдельные жилки, ведущие к рожкам люстры. От каждого рожка должно отходить по 2 кабеля. Они все соединяются в 2 выходные клеммы. Если этого сделать не удается, следует отсоединить 1 из проводов от рожков, который вы хотите подвести ко второму выключателю и припаять отдельные кабели.

Когда все готово, скрепите новые концы проводов и получите 3 контакта для подключения к двойному выключателю. Их промаркируйте изолентой или краской. Возьмите соединитель с 4 клеммами и скрепите ноль с кабелем, где скручены концы от всех рожков. Затем контакт с 1-й фазой соедините с 1 из свободных концов, а 2-ю фазу с – другим. Нельзя совмещать их между собой. Применяя эту схему, вы получите желаемое: при нажатии на 1-ю клавишу будет 1 вариант освещения, при нажатии на 2-ю – другой.

Главное – безопасность!

Основная наша задача – не просто подключить люстру, а сделать это живым и здоровым. Для этого в обязательном порядке соблюдаем несложные правила:

  • Перед началом работ обесточиваем квартирную сеть. Причем не выключателем, а автоматом в щитке – он механически размыкает контакты, делая невозможным поражение электрическим током. Удостовериться в отключении очень легко: индикатор автомата меняется с красного на зеленый или вместо цифры 1 появляется цифра 0.
  • Работать только инструментом с изолированными рукоятками. На всякий случай.
  • Если провода соединяют скрутками, их обязательно изолируют. Если неизолированные скрутки коснутся друг друга, возникнет короткое замыкание.
  • В скрутку объединяют провода только одной группы: только фазные, только нулевые или только заземляющие. Будьте внимательны.
  • Проверяют подсоединение выключателя – в него входят и из него выходят только фазные провода. Для уверенности их прозванивают мультиметром или проверяют индикаторной отверткой.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Устройство классической трехрожковой люстры

Хотя сегодня люстры на рынке представлены в широком ассортименте и имеются весьма затейливые с немыслимым дизайном и большим количеством лампочек и светодиодов, однако наибольшей популярностью в настоящее время пользуются классические трех рожковые люстры, с возможностью включения одной, двух или трех лампочек.

Представленную на фотографии люстру мне принесла знакомая. При ремонте потолков с люстры были сняты плафоны, а при установке их на место, все электрические патроны развалились, у них отломались защелки. Очевидно со временем от воздействия температуры, пластмасса защелок потеряла эластичность и стала хрупкой.

В настоящее время в люстрах устанавливаются, как правило, патроны с безвинтовыми контактными зажимами, как на фотографии. Они удобны тем, что с электропроводкой соединяются посредством пружинящих контактов, которые на протяжении всего срока службы обеспечивают надежный контакт с токоподводящими проводами.

В независимости от направления установки лампочек, вверх или вниз, патрон с плафоном на рожке крепится одинаково, с помощью резьбового соединения.

На трубку с резьбой надевается декоративная крышка, которая может быть закреплена с помощью гайки.

Но чаще всего крышка фиксируется с помощью донышка патрона, накрученного на резьбу рожка. На фотографии донышко безвинтового патрона, с .

На устройстве и подключении безвинтового патрона останавливаться не буду, так как этому вопросу посвящена отдельная статья .

Осталось надеть на цилиндр патрона плафон и закрепить его с помощью абажурной гайки. Гайка закручивается, как показано на фотографии, расширяющейся стороной к плафону. Большинство плафонов на рожках люстр крепятся именно таким способом.

От каждого патрона по два провода в общей оболочке проходят в соединительную коробку либо через отверстие в трубке или утопленные в канавку декоративного украшения. На фотографии провод, идущий от патрона, для наглядности вынут из канавки.

Если люстра состоит только из одного рожка, то провода проходят напрямую в верхнюю часть ее основания для непосредственного подключения к проводам, выходящим из потолка. Если рожков более одного, то возникает необходимость соединять провода, идущие от патронов между собой. В рассматриваемой люстре соединительная коробка спрятана в ее основании.

Для того чтобы добраться до соединительной коробки сначала нужно открутить декоративный шарик, снять декоративный колпачок и далее открутить гайку.

Далее снимается декоративный цилиндр и крышка соединительной коробки. Теперь доступ к месту соединения проводов получен и легко можно разобраться, как подключать люстру даже без прозвонки проводов тестером или мультиметром.

Стоит отметить, что в данной модели люстры рожки к основанию закреплены с помощью гаек, благодаря такой конструкции крепления можно ослабить эти гайки и повернуть рожки на 180°. Тогда лампочки будут направлены вверх и освещение помещения будет более равномерным и мягким.

Как видно на фотографии, от каждого патрона люстры в соединительную коробку приходит по два провода разных цветов. Четыре провода синего цвета (три от патронов и один, идущий на выход из люстры) соединены между собой, как и другие, с помощью обжима в латунном колпачке. В данном случае такой вид соединения проводов вполне оправдан, так как является высоконадежным и дешевым.

Провода же коричневого цвета, идущие от патронов, в отличие от проводов синего цвета, разбиты на две группы. От двух патронов провода соединены вместе и с проводом тоже коричневого цвета, идущего на выход. А вот провод от третьего патрона соединен только с черным проводом, идущим сразу на выход.

Для наглядности, и чтобы было ясно, как подключается люстра к электросети, привел электрическую схему. Как видно из схемы, такое подсоединение патронов при использовании двухклавишного выключателя позволяет управлять количеством включенных лампочек. Появляется возможность включать одну, две или сразу три лампочки. Если в электропроводке есть только одноклавишный выключатель, то тогда в клеммной колодке коричневый и черный провода (1 и 3) соединяют вместе и подключают к одноклавишному выключателю.

Желтозеленый заземляющий провод одним концом присоединяется к металлическому основанию люстры, а второй идет на выход. Если в электропроводке сети нет заземляющего провода, то заземляющий провод люстры оставляют не подключенным.

В последнее время встречаются люстры, в которых либо стоят галогеновые лампочки, рассчитанные на питающее напряжение 12 В, или в которых вместо патронов и лампочек установлены светодиоды. В таком случае в соединительной коробке или в стакане, примыкающем к потолку, в разрыв проводов включают драйверы.
