Мангальная зона на даче: как оборудовать уютно, удобно и недорого

Используем металлические листы

А если вы будете использовать мангал лишь на участке, не вывозя за его пределы, то целесообразней не усложнять себе жизнь, а прибегнуть к самому простому варианту изготовления стационарной модели. Перемещать ее вы сможете лишь по участку, а устанавливать – на твердую поверхность.

Традиционно вначале сделайте чертеж. Сделать это достаточно просто, поскольку каких-либо особо сложных элементов в конструкции нет. После покупки всего необходимого сделайте заготовки будущих компонентов, основываясь на ранее составленной схеме.

В качестве альтернативного варианта предлагаем ознакомиться с уже готовой схемой и, опираясь на нее, составить свою, добавив туда нужные элементы, которые сделают эксплуатацию более простой и удобной.

Шаг 1. Для работы вам потребуется следующее:

  1. лист металла толщиной в несколько миллиметров;
  2. металлический уголок 1х1 сантиметр для изготовления каркаса и ножек.

Обратите внимание! Если предусматривается установка одной или двух полочек, то для них также потребуются уголки. Шаг 2

Далее разметьте на листе металла будущие элементы конструкции. Если металл не слишком толстый (около 2-х миллиметров), то попросту согните его, избавившись тем самым от сварочных работ по соединению корпуса с дном. В таком случае по окончании предварительной разметки вырежьте 4 прямоугольника – в результате получится крестовина

Шаг 2. Далее разметьте на листе металла будущие элементы конструкции. Если металл не слишком толстый (около 2-х миллиметров), то попросту согните его, избавившись тем самым от сварочных работ по соединению корпуса с дном. В таком случае по окончании предварительной разметки вырежьте 4 прямоугольника – в результате получится крестовина.

Шаг 3. Центральная часть крестовины послужит дном корпуса, остальные четыре – станками. Согните эти стенки под углом в 90 градусов относительно донного элемента.

Шаг 4. Далее сварите стенки конструкции между собой.

Шаг 5. В нижней части тех сторон короба, что побольше, проделайте отверстия для того, чтобы к углям поступал кислород. А вот в верхней части этих сторон проделайте вырезы, чтобы было удобно ставить шампура.

Шаг 5. После этого соорудите раму из уголков, куда впоследствии установите корпус с основанием под полки.

Шаг 6. Поверх рамы можете установить сетку, выполненную из стальной проволоки. Помните, что на такую сетку удобно будет ставить посуду либо же разделочную доску.

Шаг 7. Снизу обустройте еще одну сетку (либо же корзину – как вам удобно), в которой бы хранились дрова.

Обратите внимание! Если хотите, можете сделать на стенках различные рисунки, используя ту же проволоку. Шаг 8

После этого зачистите все поверхности металлической щеткой, далее покрасьте жаропрочной краской – последняя предотвратит не только образование коррозии, но и прогорание

Шаг 8. После этого зачистите все поверхности металлической щеткой, далее покрасьте жаропрочной краской – последняя предотвратит не только образование коррозии, но и прогорание.

Как только краска высохнет, можете начинать испытывать свое детище – мангал своими руками из металла!

Видео – Делаем мангал из металла

Печь барбекю, нет ничего проще !

Как своими силами сложить печь барбекю подробное руководство

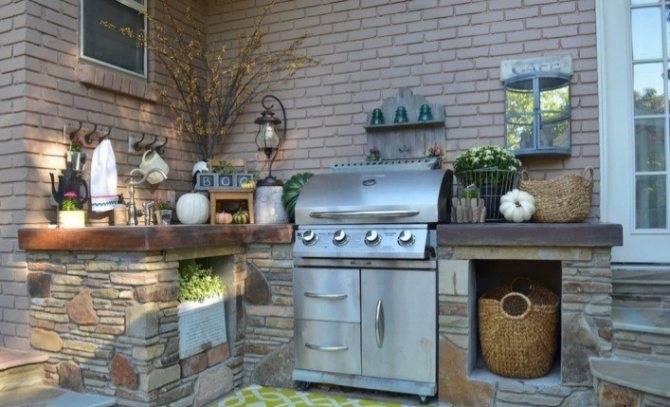

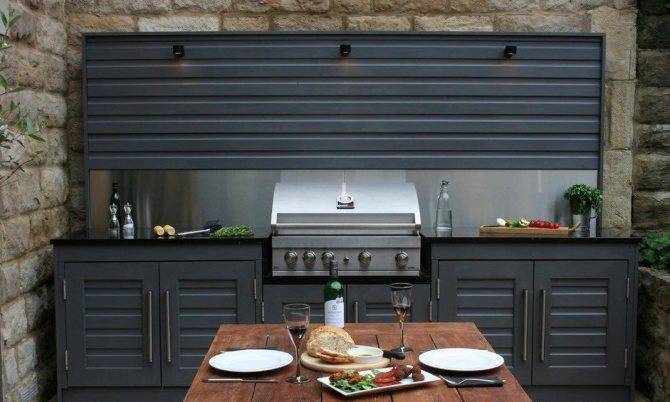

Придворные варианты построения зоны барбекю

Место для отдыха не обязательно строить на половину участка дачи. Сама печь, стол и пару стульев можно вполне уместить на площадке в несколько квадратных метров.

На любой даче найдется угол или «аппендицит», в котором легко поместятся печь и столик для разделки мяса. Все остальное для зоны барбекю – стулья, стол и зонтик можно сделать выносными. В результате экономится уйма места и денег.

Прекрасно комбинируется зона барбекю со свесами крыши и площадкой двора. Если дача построена на шести сотых земли, будет более рациональным использовать мобильный вариант. Например, часть подворья или дорожки вдоль стены, вымощенной плиткой, будет вполне достаточной для организации небольшого застолья, а сама печь барбекю может закрываться чехлом или жестким кожухом.

При желании мини-зону барбекю с навесом и принадлежностями можно скомбинировать вместе с беседкой и бассейном. Такой вариант нельзя назвать самым удачным, но он идеально подойдет для организации семейного праздника или торжества.

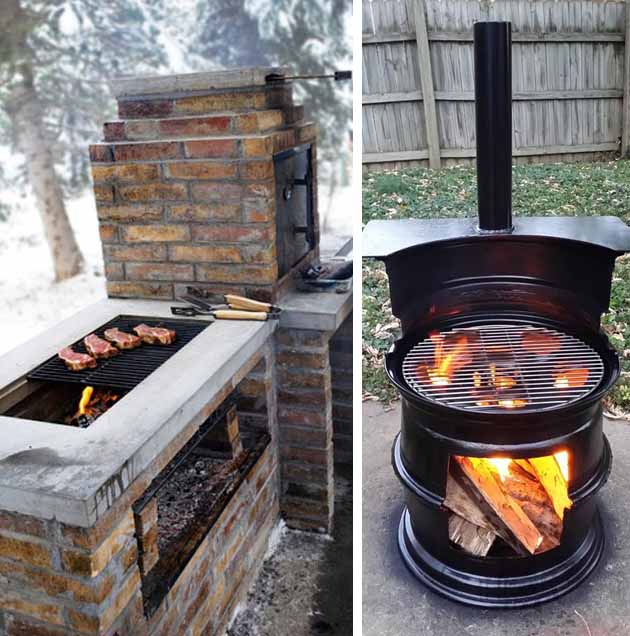

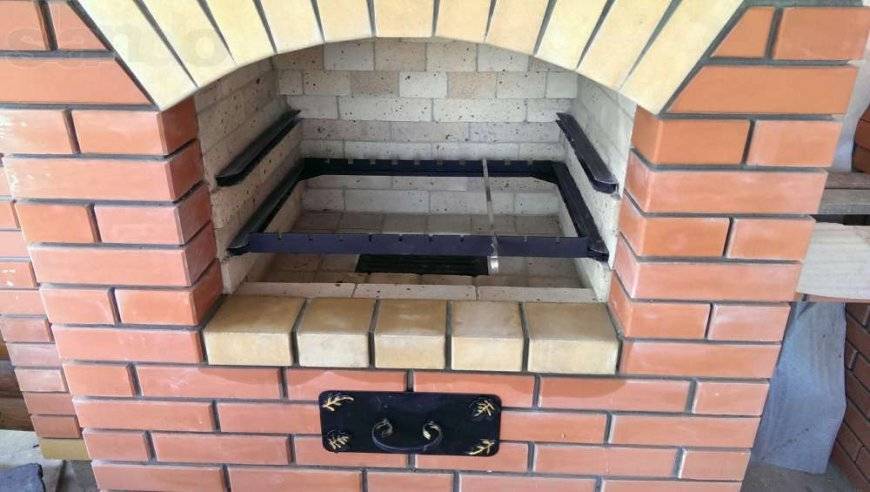

Мангал из кирпича своими руками

Всем известно, что кирпич долго сохраняет тепло и потому на таком мангале чудесно получается приготовить как шашлык, мясо на решетке, так и плов, уху. Выбор блюд ограничивается только вашей поварской фантазией.

Если на участке достаточно свободного пространства, кирпичный мангал желательно совместить с беседкой или местом под обеденную зону. Постройка занимает приличную территорию, имеет фундамент и ее нельзя убрать или передвинуть, поэтому к выбору места подходите основательно.

Фундамент заливают ленточной, углубляясь в землю на полметра. Материал, который подходит идеально – натуральный камень и печной кирпич. Кладка камина требует знаний и навыков, поэтому доверьте этот процесс специалисту, если не уверены в своих силах.

Воплощайте свои идеи в жизнь смело. В продаже имеется, все нужные для изготовления мангала, материалы – сталь, чугун, кирпич и камень. Следуя строительным нормам и выбрав место, с соблюдением техники пожарной безопасности, вы организуете оазис на своем участке, где сможете полноценно отдохнуть, зарядится энергией, в кругу друзей и родных. Удачи Вам!

Стационарный мангал

Может быть представлен, как традиционной моделью, так и комбинированными вариантами:

  • Мангал-печь, изготовленная своими руками.
  • Мангал-барбекю.
  • Мангал с гриль-установкой.

Для строительства подобных печей понадобятся определенные навыки строительных работ, опыт и качественно составленный чертеж. В обустройстве важна каждая деталь: от дымохода до встроенных решеток.

Изготовление: тонкости процесса

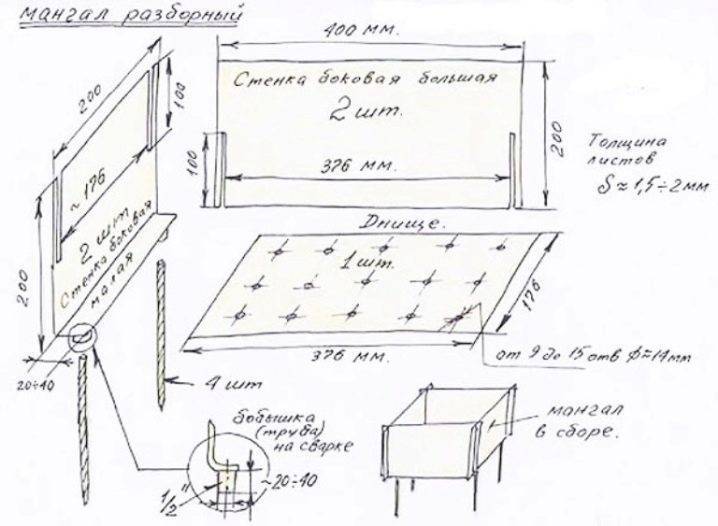

Чтобы сделать сборный мангал своими руками, необходимо чертежи с бумаги сначала перенести на металл и вырезать детали. В качестве примера рассмотрим мангал для шашлыка объемом 60 на 30 на 15 сантиметров.

В этом случае чертеж будет выглядеть следующим образом:

два боковых элемента с размерами 60 на 15 сантиметров;

днище мангала размером 60 на 30 сантиметров;

две торцевые стороны с размерами 30 на 15 сантиметров.

Ножки могут быть как отдельными элементами, так и продолжением торцевых элементов. Если отдавать предпочтение последнему варианту, то в чертеж торцевых сторон необходимо внести ряд корректив. Следует отметить, что для удобства пользования мангалом, его высота должна составлять около одного метра. Однако тут все зависит от роста человека, так что допускается отклонение от данного параметра примерно на 20 сантиметров.

Перед вырезкой деталей конструкции следует решить, какие крепления будет иметь такой складной мангал.

Обычно они бывают двух видов:

в форме металлических уголков;

форточными навесами, которые обычно привариваются к основанию.

Если же под рукой нет сварки, то это не значит, что нельзя воспользоваться вторым вариантом. В этом случае просто нужно применить систему пазов, что позволит сделать не менее надежные крепления. Однако для этого на чертежах боковых частей необходимо сделать два или три выступа, которые по своей форме будут напоминать букву «Г». Если говорить о размерах выступов-креплений, то он должны составлять где-то полтора на три сантиметра.

Кроме того, в детали торца на чертежах следует внести места, где необходимо сделать распилы вертикального типа, чтобы вставлять в них крепления. Их можно сделать и для того, чтобы прочно зафиксировать днище мангала. И лишь после того, как вопрос с креплениями будет решен, можно приступать к тому, чтобы вырезать детали из металлических листов. Лучше всего осуществлять создание деталей при помощи болгарки.

Когда они будут сделаны, то необходимо качественно отшлифовать все срезы. Следует быть максимально осторожным, так как порезаться об острые края металла очень легко. Также в торцах вашего мангала требуется проделать отверстия, которые будут служить ручками для него. С их помощью, если будет необходимость, можно будет легко нести мангал на природу или же переставить его с места на место.

После завершения процесса шлифовки деталей снизу боковых стенок потребуется проделать при помощи дрели два ряда отверстий с диаметром около одного сантиметра. Благодаря наличию таких отверстий воздух сможет попадать к углям. Лучше всего их располагать в так называемом шахматном порядке примерно в 40-50 миллиметрах друг от друга.

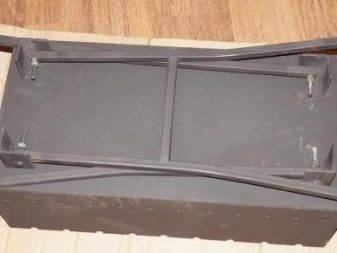

Если же по каким-то причинам вы решили сделать ножки мангала съемными, то на всех углах дна мангала следует приварить гайки или же уголки для крепления ножек. Их, кстати, можно сделать либо из уголков, либо же из металлической трубы.

Когда все будет выполнено, то станет необходимо собрать складной мангал, чтобы оценить его функциональные возможности. Это поможет найти недочеты, если таковые будут, и оперативно их устранить.

Классификация мангалов

Изначально мангал представлял собой толстостенную жаровню из обожженной глины, позже из меди сложной конфигурации:

  • овальная форма с широкими бортами;
  • приплюснутая крышка для подогрева сковород, горшков с пищей;
  • небольшие ножки и ручки для переноски на торцевых стенках;
  • мясо обжаривалось кусками, нанизанными на шампуры;
  • в настольных модификациях ножки были укороченными, форма жаровни изменялась на круглую, вместо шампуров использовалась решетка.

В настоящее время мангал сделанный своими руками изготавливают из чугуна (стационарные модификации) или толстостенной листовой стали (походный и переносной вариант). Мангал применялся восточными народностями, и обозначал именно жаровню. На американском континенте и в Европе использовался аналог мангала – барбекю. Однако это понятие было гораздо шире:

  • этим термином называлось оборудование для быстрого приготовления мяса (решетка и жаровня);
  • организация досуга и загородного пикника называлась аналогичным образом;
  • даже блюда и соусы для них имели полное право называться барбекю.

Внимание: Сегодня мангалы и барбекю практически не различаются, так как на жаровнях в принципе можно приготовить мясо и на решетке, и на шампурах, за редким исключением

Из каких материалов изготавливаются?

Перед тем как сделать мангал собственными силами, необходимо выбрать материал жаровни:

  • листовая сталь – черная или нержавеющая, желательно от 4 мм толщиной;
  • чугун – специальные колосниковые решетки для установки в металлический или кирпичный стационарный мангал;
  • кирпич – если очаг используется периодически, достаточно рядового или облицовочного глиняного, керамического кирпича, для частой эксплуатации лучше выложить внутреннюю часть топочной камеры огнеупорным кирпичом.

Жаровня удобнее в использовании, когда верхний бортик отстоит от земли на высоту 0,8 – 1,2 м (в идеале – находится на уровне опущенных кистей рук повара). Поэтому переносные и стационарные модификации оснащаются ножками.
Их можно сделать из металлопроката (уголок, профильная труба), выложить из кирпича или приспособить для этих целей готовое изделие (столешница старинной швейной машинки, литая этажерка, журнальный столик).

Отлично подходят для опорного узла мангала кованые элементы и, даже 100 – 200-литровые бочки, в верхней части которых вырезается посадочная поверхность под конкретную конфигурацию жаровни.
Сам очаг с углями также можно изготовить из б/у изделий:

  • бочка 200 литров или пропановый баллон;
  • кусок толстостенной трубы большого диаметра (устанавливается лежа или на торец заготовки);
  • диск грузового авто или барабан стиральной машины;
  • чугунная столешница швейной машины или чаша ванны.

Навесы, позволяющие дожарить шашлык/барбекю при внезапном дожде, изготавливаются из негорючих материалов (профлист, металлочерепица). Навесные полки выгибаются и свариваются из листовой стали. В большинстве случаев дополнительными функциями оборудуются только стационарные мангалы, ими являются разделочные столы и мойки, дымоходы и ниши для хранения дров.

Режимы эксплуатации

Начиная изготовление мангала своими силами, следует четко представлять эксплуатационный режим жаровни:

  1. на участке загородного, садового/дачного дома лучше сооружать стационарный очаг в зоне отдыха/барбекю или внутри беседки;
  2. любителям отдыха на природе проще использовать разборные или раскладные варианты жаровни;
  3. походный мангал из кирпичей выручит один раз, но возить камни с собой постоянно крайне неудобно.

От непогоды жаровня защищается съемной или откидной крышкой и козырьком/навесом. Дымоход, столешница для разделки и мойка значительно повышают качество обслуживания мангала. Ниша, варочная поверхность и навесные полки резко повышают функциональность стационарного очага.

Роль крыши

Тень от крыши наилучшим образом выделяет мангальную зону на местности и в то же время стушевывает перед посторонним взором происходящее в ней, что хорошо видно на фото. Поэтому, если солнечных деньков у вас в достатке и ваша компания не склонна гулять на широкую ногу, крышу над зоной отдыха лучше делать непрозрачную. Если же вы любитель кутнуть у всех на виду и всем на зависть, то голую стропильную конструкцию от дождя можно накрыть пленкой или, чтобы покруче и поуютней было, поставить над мангальной зоной навес из поликарбоната – он хорошо защищает он перегрева Солнцем, практически не закрывая видимый свет.

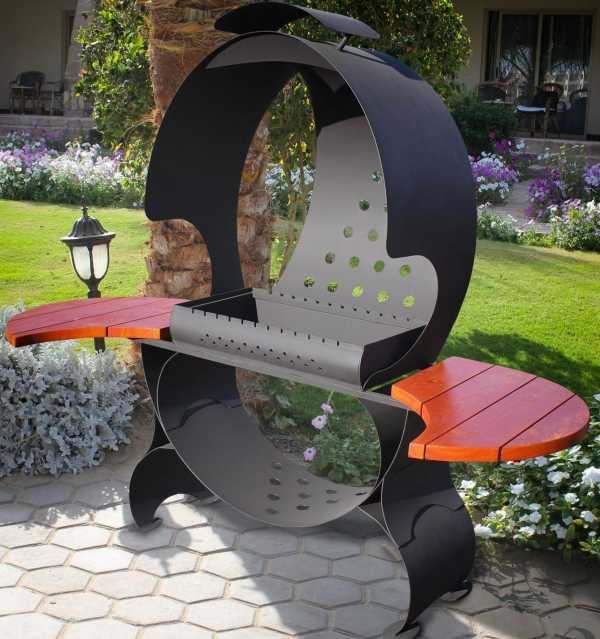

О дизайне

Кратких единых рекомендаций по декоративно-художественному оформлению зоны отдыха дать нельзя уже потому, что обустраивается она не в казарме и не на плацу. Дизайн мангальной зоны – отдельная большая тема. Применительно к настоящей статье просто посмотрите, во-первых, мастер-класс по принципам зонирования садового участка:

Видео: принципы зонирования дачного участка

и, во-вторых, видео о том, как возможно, руководствуясь этими принципами, обустроить зону отдыха на даче:

Видео: обустройство зоны отдыха на даче

https://youtube.com/watch?v=it4vRtXPPic

Эти райские уголки созданы обыкновенными людьми. Однако, чтобы рай не оказался эфемерным, эстетика мангальной зоны должна покоиться на чем-то удобном, стойком и прочном; весьма желательно – технологически несложном и недорогом, чтобы возможно было как можно большее сделать самостоятельно. Не менее желательно – все технические средства должны органично вписываться в любую пригодную для отдыха обстановку. Решения этих проблем оказываются достаточно просты, к чему мы и переходим в след. порядке:

  1. Выбор кулинарного прибора или оборудования;
  2. Компоновка кулинарного отдела (уголка) в мангальной зоне;
  3. Покрытие площадки в зоне отдыха;
  4. Как избежать задымления.

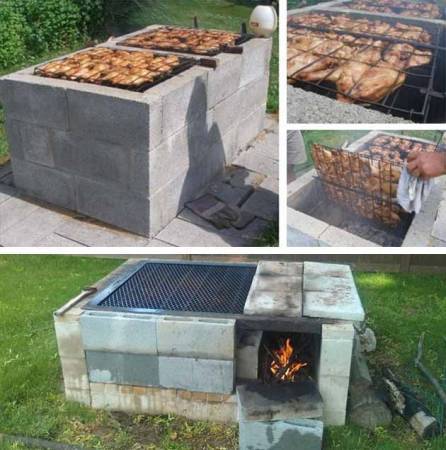

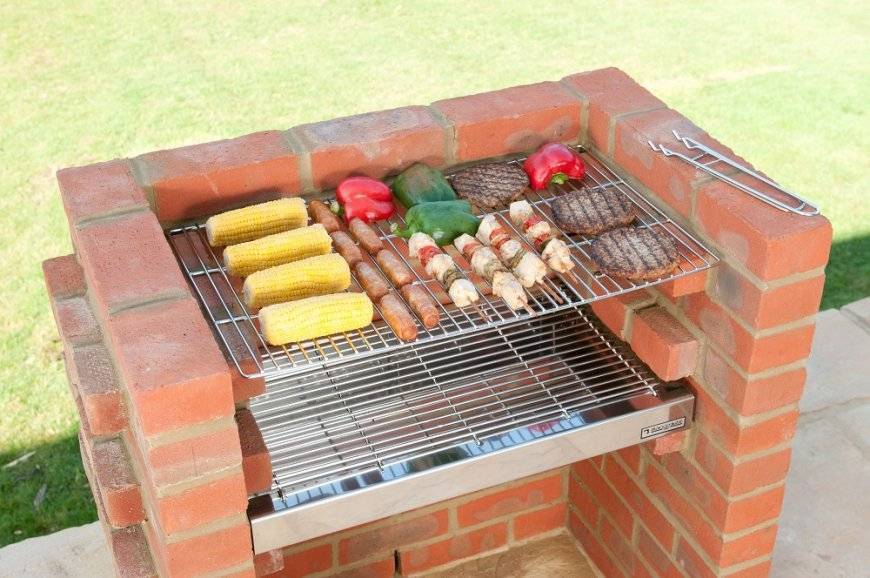

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Стационарные мангалы

Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.

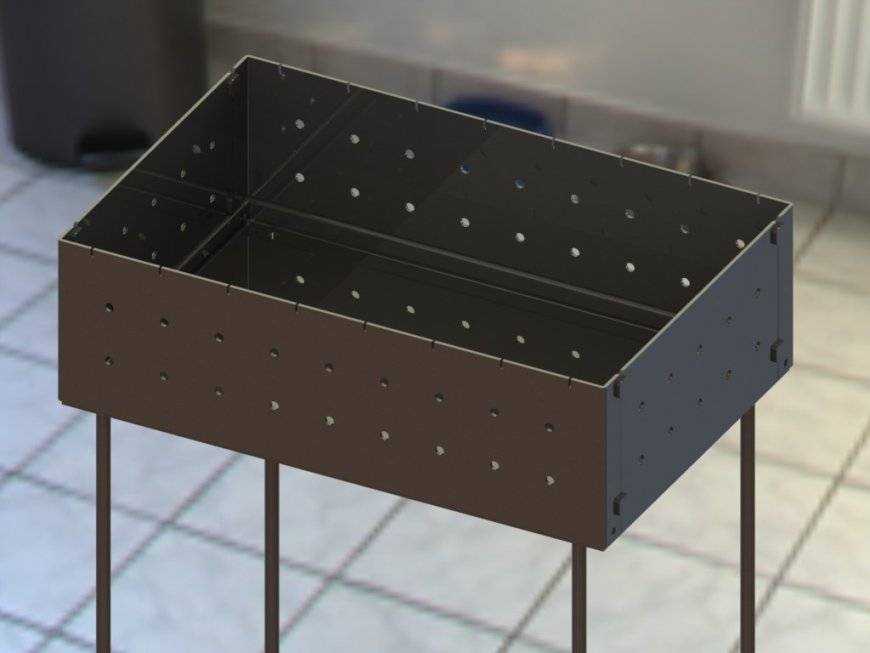

Первый вариант: минимум сварки

Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы

После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.

Сгибаете заготовку, потом завариваете швы

Если применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.

Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным

Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе

Как прикрепить к дну мангала из металла ножки из труб

Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Второй вариант: использование сварки

При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит

Последовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.

Мангал своими руками со съёмными ножками


Watch this video on YouTube

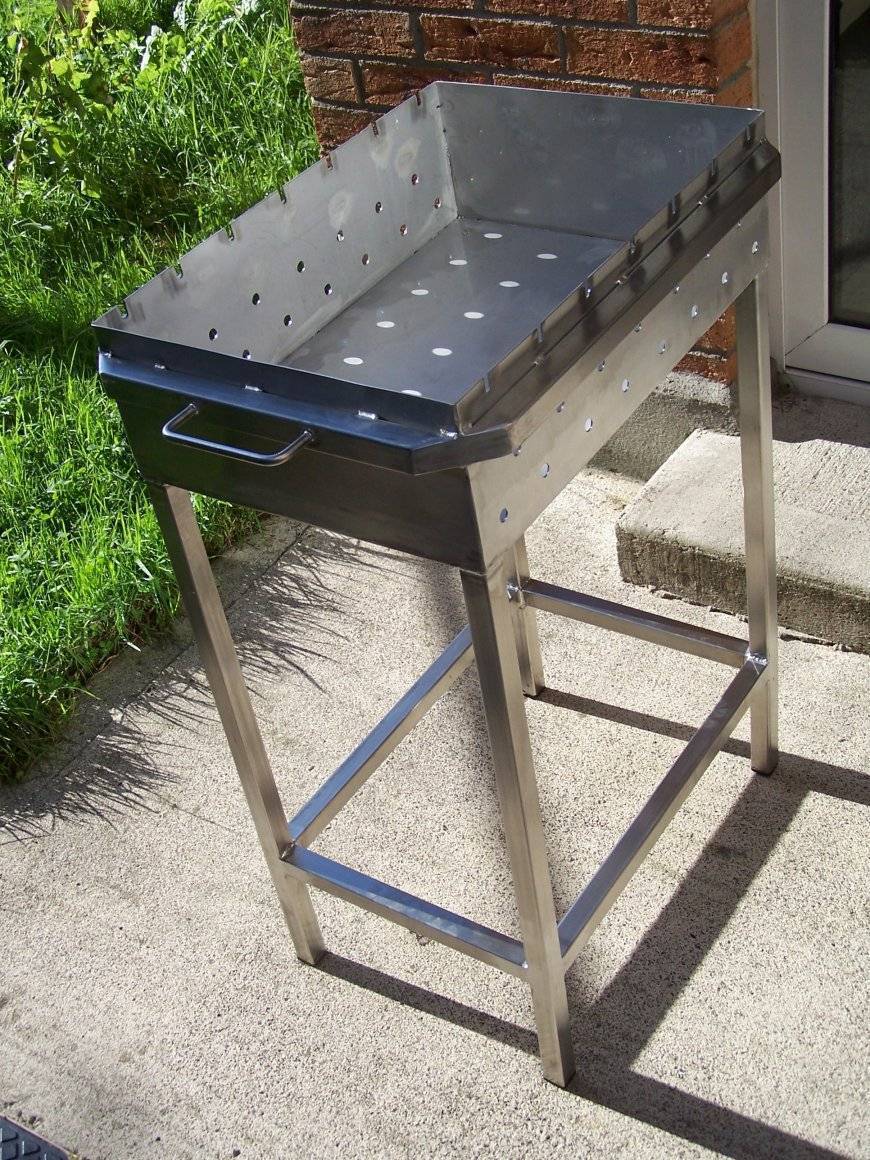

Третий вариант: использование каркаса из уголков

При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:

  • Сваривается каркас.
  • Приваривается дно, а затем стенки.

Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров

Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.

Самодельный мангал под навесом с «кухонным» уголком

Существует еще один простой вариант – это изготовление мангала из газового баллона.

Мангал из баллона за 2 часа своими руками! Идея для самоделки!


Watch this video on YouTube
