Нужен ли ИБП для газовых котлов и в каких случаях

Виды современных ИБП

Автоматика и блоки управления газового оборудования требуют высококачественного электричества, поэтому к выбору блока аварийного питания нужно подходить очень ответственно. Бесперебойник для газового котла имеет в своём составе аккумуляторную батарею и систему переключения на аварийное питание.

При отключении или большом изменении параметров основного напряжения осуществляется мгновенный переход на питание от аккумулятора. Блоки энергоснабжения, обеспечивающие функционирование оборудования от аккумулятора, могут иметь разную конструкцию и принцип действия.

Обычно для отопительных систем применяются следующие блоки питания:

• Резервные источники (Off-line);
• Линейно-интерактивные (Line-Interactive);
• ИБП двойного преобразования (On-line).

Резервные ИБП (Off-line)

Резервные питающие устройства представляют собой большую группу недорогих приборов, которые обеспечивают только переход на аккумуляторную батарею без выравнивания параметров сетевого напряжения. Они состоят из выпрямителя, преобразователя, аккумулятора и устройства переключения. В безаварийном режиме электронный блок управления отопительного оборудования и насос получают питание от сети напрямую. При отключении основного питания коммутатор подключает запасное питание через инвертор-преобразователь.

ИБП такой конструкции отличается невысокими эксплуатационными параметрами:

• Нет стабилизации сетевого напряжения;
• Большое время переключения;
• Форма напряжения соответствует сети.

Эта группа устройств отличается низкой стоимостью, но наименее надёжна.

Линейно-интерактивные

Линейно-интерактивный источник бесперебойного питания для котла отопления отличается от резервного ИБП наличием встроенного стабилизатора. Если в системе питания Off-line переход на аккумулятор осуществляется даже при малых скачках напряжения на входе, то интерактивный источник за счёт стабилизатора может работать при достаточно больших колебаниях напряжения, поэтому его надёжность выше.

Основные параметры:

• Напряжение сети выравнивается стабилизатором;
• Большое время перехода на резерв;
• Продолжительный период работы;
• Форма выходного сигнала может быть ступенчатой.

Источники питания двойного преобразования (On-line)

Источник аварийного питания с системой двойного преобразования (On-line) имеет принципиальные конструктивные отличия от двух предыдущих устройств.

В этом приборе осуществляется преобразование переменного тока в постоянный и вторичное преобразование постоянного в переменный ток. При этом пониженное постоянное напряжение заряжает аккумуляторную батарею, которая подключена к входу второго инвертора. В случае пропадания сетевого напряжения, не требуется время на подключение аккумулятора, поскольку он постоянно находится на линии (On-line).

Характеристики этого устройства намного выше параметров резервного и линейно-интерактивного ИБП.

Основные характеристики:

• Практически идеальная синусоида на выходе;
• Мгновенное включение резерва;
• Стабилизация напряжения и частоты;
• Высокая стоимость.

ИБП двойного преобразования единственное устройство, которое выдаёт  чистую синусоиду вместо аппроксимированной (ступенчатой) кривой и поддерживает стабильную частоту

Для некоторых электронных устройств (например, газовый котел) это может быть очень важно

Как выбрать подходящий ИБП

На что стоит обращать внимание при покупке:

Тип АКБ. Для котлов изготавливают такие типы аккумуляторов: AGM, AGM GEL. Некоторые пользователи на форумах заявляют, что можно использовать автомобильный аккумулятор, но это не так. Он быстро выйдет из строя при длительном включении и глубокой разрядке.
Мощность подключения. Для того чтобы вычислить этот параметр, нужно учесть мощность всех подключенных приборов (насоса, автоматики)

Важно понимать, что при запуске насоса значения тока могут подскочить в 2–3 раза — это называется индукционная нагрузка. Поэтому к общему показателю прибавьте еще 20%.
Время действия

Как часто у вас отключают электричество? Время работы ИБП зависит от его мощности и заряда аккумуляторов.

Для газовых приборов «Бакси» (Baxi), «Будерус» (Buderus), «Висман» и других моделей рекомендуется подключать бесперебойный источник типа онлайн.

Устройство подключается своими руками. Монтаж проводится в чистом помещении. Все что необходимо — это соединить плюсовую клемму батареи с плюсовой клеммой бесперебойника. Если аккумуляторов несколько, тогда каждый плюс одного подключается к минусу другого. Оставшиеся клеммы АКБ соединяются с разъемами ИБП.

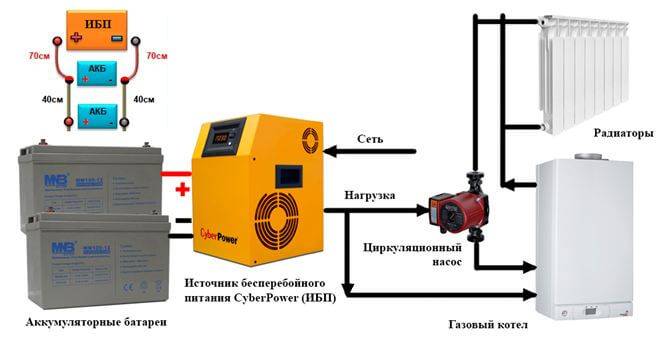

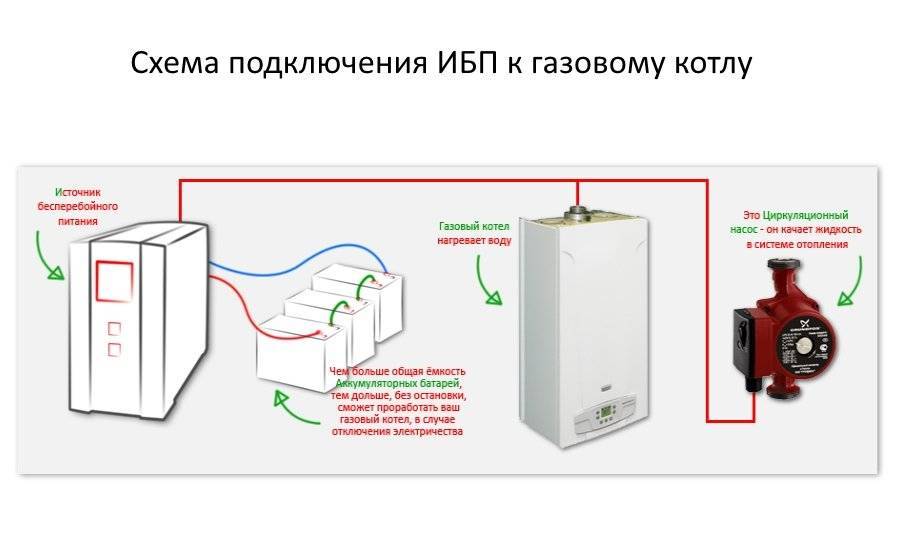

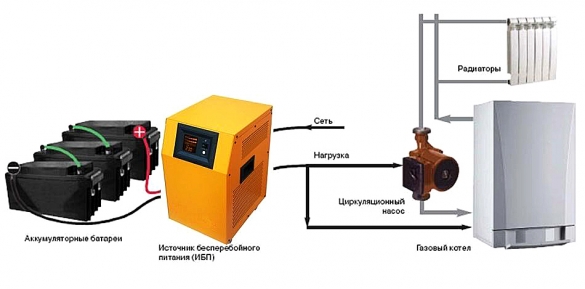

Инструкция подключения ИБП к котлу

В первую очередь ИБП необходимо подсоединить к аккумуляторам. При подключении батареи к инвертору он должен находиться в выключенном состоянии.

Для подсоединения чаще всего используются провода двух цветов:

красный – к плюсовой клемме аккумуляторной батареи

черный – к минусовой

Не во всех моделях есть защита от переполюсовки, поэтому проверяйте полярность внимательнее.

При подключении второй клеммы, вполне возможно появление искры, что считается допустимым.

Хорошо подтягивайте контакты, но чрезмерного усилия здесь не требуется.

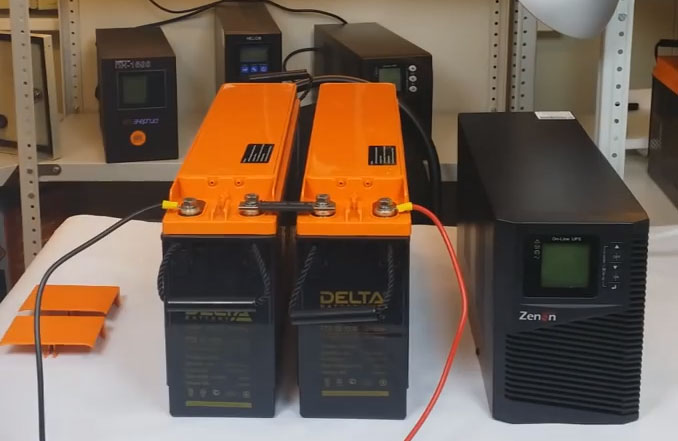

Если у вас две батареи, то предварительно их нужно последовательно соединить друг с другом.

Если нет заводской перемычки, сделайте ее из медного провода сечением минимум 16мм и медных наконечников.

Соединять между собой нужно плюсовой и минусовой контакты разных АКБ. И только после этого подкидывайте провода от UPS на оставшиеся клеммы ”+” и ”-”.

А если у вас есть 3,4,5 шт батарей, можно их все подключить таким же способом? В этом моменте также будьте внимательны.

Не монтируйте аккумуляторов больше чем разрешено заводской инструкцией. Это также может быть обговорено заводом производителем.

Если все нормально, отключаете питание. Теперь нужно подсоединить к ИПБ сам котел. Для этого его нужно обесточить.

и подключить через выходную розетку бесперебойника.

После чего, запустить ИБП и далее сам котел.

Проверьте что показывает индикация на табло.

Там обычно высвечиваются следующие данные:

входное напряжение

выходное напряжение

процент загрузки

напряжение на аккумуляторе

Какой ИБП подходит для котлов отопления? Как выбрать и купить правильный ИБП для котла и системы отопления?

Выбрать источник бесперебойного питания для котлов и систем отопления просто:

1. Необходимо определить необходимое время резерва, обычно резервы делают до суток, но возможно и намного больше.

2. Подобрать ИБП по мощности, чтобы его хватало. Для этого надо рассчитать или посмотреть в паспорте котла, насоса и т.д. – электрическую мощность, которую просто складывают вместе.

3. Необходимо учесть, что пусковые токи, как правило, превышают рабочую нагрузку в три раза, это актуально для насосов, вентиляторов и других приборов, обладающих двигателями. И нужно заложить запас именно на нагрузку пусковыми токами.

4. Мы просчитали мощность необходимую для резервирования и можем выбрать ИБП для отопления, исходя из этих данных. Необходимо учитывать, что нужно заложить + 25%, чтобы был небольшой запас.

5

Так как нам необходимо резервировать важное оборудование, то выбирать необходимо надежные модели ИБП с двойным преобразованием (double conversion) или On-line ИБП выдающие из источника именно чистый и полный синус по графику выходного напряжения и правильную фазировку выходного сигнала

Автономная работа системы отопления, чем дольше, тем лучше.

Решение задачи по обеспечению длительного резерва питания систем жизнеобеспечения и отопления в том числе, является основным фактором надежности. Чтобы правильно подобрать емкости аккумуляторных батарей, существуют таблицы и формулы расчета резерва при разных нагрузках. Можно нарастить мощность аккумуляторных батарей или выбрать комплект ИБП с более мощными АКБ, но необходимо учитывать, что у каждого источника есть показатель мощности заряда АКБ (как правило, в амперах) и большое количество АКБ вешать на один маломощный ИБП просто не имеет смысла.

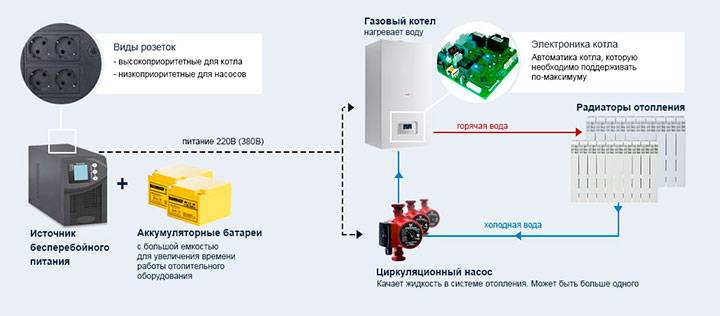

Мощность ИБП для системы отопления.

Так как источники бесперебойного питания обеспечивают работу автоматики, котлов, насосов в зависимости от их количества приведем примеры мощностей для простого расчета:

Насос циркуляционный 25-60 – примерно 60 Ватт

Настенный газовый котёл Buderus Logamax U072 7736900190RU -24 кВт – электрическая потребляемая мощность 130 Ватт

В общем можно брать среднее значение 50 Ватт на насос и 150 Ватт на настенный котел.

Получаем 50х3 (так как насосы имеют пусковые токи) +150 Ватт (котел) + 25% – 375 Ватт. Теперь необходимо определить время резерва.

В таблице указана постоянная нагрузка на источник бесперебойного питания, и она меньше чем расчетная с пиковыми нагрузками. Постоянное потребление будет примерно 150+-20% Ватт. Получается, что ИБП для котла и насоса проработает при такой нагрузке не меньше 17 часов на двух АКБ по 100 Ампер/часов. На практике и в реальности сутки или чуть больше. Если же насосов много, то необходимо произвести расчет уже учитывая и их мощности. Совсем не обязательно резервировать все контуры отопления источником бесперебойного питания, возможно, оставить только самые важные, например первый этаж дома. Для длительного резерва лучше всего выбирать источники мощнее, так как к ним можно нарастить больше емкостей АКБ и они их гарантированно будут заряжать.

Что такое синусоидальная форма сетевого напряжения? Именно такая форма напряжения ИБП с чистым синусом, а не модифицированным, позволяет работать всем компонентам правильно. Циркуляционные насосы от модифицированного синуса быстро выходят из строя и горят. Источники бесперебойного питания Stark Country On-Line при пропадании электричества или его недостатке, мгновенно переходят на работу от АКБ и котел не уходит в аварию. Это возможно только на ИБП с On-Line технологией.

Выбор ИБП

Электронная начинка газовых отопительных котлов очень плохо выдерживает негативные внешние воздействия, поэтому на бесперебойнике экономить не стоит. Выбор наиболее подходящего для конкретной ситуации ИБП – задача непростая, поэтому к ней нужно подходить всесторонне, изучая все возможные характеристики.

На рынке представлена масса моделей бесперебойников, имеющих широчайший диапазон характеристик и цен. Чтобы не столкнуться с проблемами при выборе, нужно иметь представление об условиях эксплуатации устройства и характеристиках, которые от него требуются.

В первую очередь стоит обращать внимание на следующие параметры:

• Время работы котла при переключении на ИБП;
• Показатели полной и активной мощности;
• Тип кривой синусоиды на выходе бесперебойника;
• Рабочий диапазон напряжений;
• Возможность увеличения емкости устройства за счет дополнительных АКБ.

Чем больше емкость встроенной в ИБП батареи, тем больше будет длительность работы устройства при отключении света. Для повышения надежности бесперебойника лучше приобрести такой вариант, в котором имеется возможность подключения резервных аккумуляторов.

В документации к ИБП есть значения полной и активной мощности. Последнее значение является рабочим показателем, который и нужно учитывать. Для нормальной работы бесперебойника его активная мощность должна в два раза превышать суммарную нагрузку всего отопительного оборудования – это обеспечит ему нормальный запуск.

Диапазон рабочего напряжения нужно изучать всегда, но особое значение он приобретает в том случае, если источник бесперебойного питания будет использоваться в загородном доме. Напряжение в электросети за пределами города может опускаться до 160 Вт, и устройство должно быть готово к таким перепадам. Лучшим выбором в таком случае будет ИБП с интегрированным стабилизатором.

О характере синусоиды напряжения можно сказать следующее: аппроксимированная синусоида менее предпочтительна, поскольку в таком случае аккумулятор для газового котла сильно шумит и не может работать на полной мощности. Кроме того, газовый котел в таком случае тоже будет функционировать нестабильно. Решается такая проблема просто – достаточно приобрести устройство с плавной кривой синусоиды.

Обобщая все вышесказанное, можно прийти к следующим выводам:

1. Оптимальным вариантом для большинства ситуаций будет ИБП непрерывного типа, к которому подключен внешний аккумулятор емкостью более 50 Ач – вполне подойдет, например, ИБП «Штиль» для газового котла. Такое устройство позволит отопительному оборудованию работать в автономном режиме на протяжении 3-5 часов, в зависимости от конкретных параметров бесперебойника и котла.
2. Дальше идут линейно-интерактивные бесперебойники, имеющие хороший диапазон рабочих напряжений, плавную синусоиду и возможность увеличения емкости за счет внешних аккумуляторов. В подобных устройствах обычно имеется встроенный АКБ, рассчитанный примерно на 10-15 минут автономной работы, но это мало для полноценного автономного режима. Стоимость линейно-интерактивных моделей не очень велика, и даже при покупке дополнительных аккумуляторов эта сумма вырастет незначительно.
3. Последний вариант, который стоит приобретать только при очень ограниченном бюджете – резервные бесперебойники, которые характеризуются низкой мощностью, незначительной емкостью и аппроксимированной синусоидой. При резком скачке напряжения в сети такое устройство никак не защитит электронику котла, поэтому она может выйти из строя. АКБ резервных бесперебойников работают не более получаса, после чего отопительное оборудование выключается.

Можно ли подключить компьютерный ИБП к котлу?

В принципе, наверное, можно попробовать. Но специалисты утверждают, что ИБП для компьютеров не подходят для котлов. В них на выходе сигнал не совсем тот, что требуется. А еще емкость их аккумуляторов недостаточна. Нужно брать такие, к которым подключаются внешние аккумуляторы. В них получается двойное преобразование – во время обычной работы от сети заряжаются батареи, а при потере электричества  от аккумуляторов вырабатывается переменное напряжение 220В, от него работает котел и то, что еще ко всей этой системе подключено.

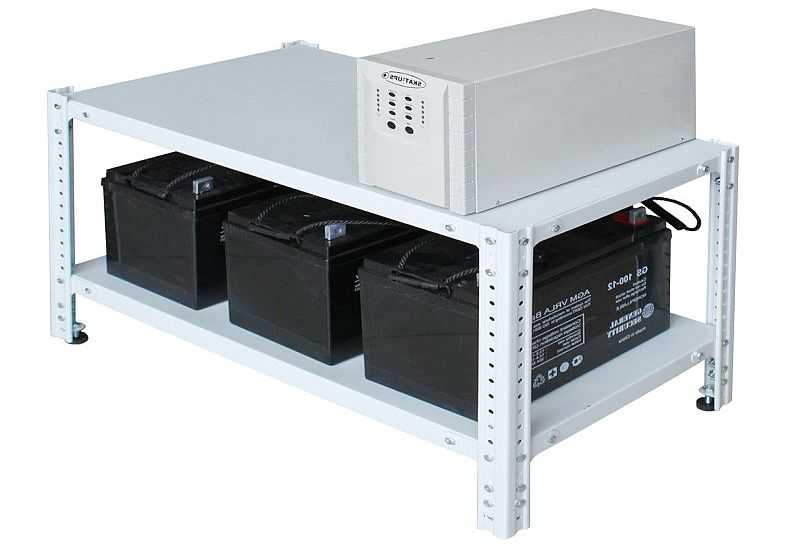

То есть на самом деле, при покупке ИБП вы будете  брать комплект – сам бесперебойник и, как минимум, один аккумулятор. Это может быть ИБП на 12 вольт (один подключаемый аккумулятор) или на 24, или на 36 (три аккумулятора) и даже на 48 (четыре аккумулятора). Чем больше аккумуляторов, тем больше время работы без электричества.

Лучшие модели и цены

Выбор ИБП на рынке огромен, но можно выделить несколько популярных производителей:

1. «Энергия». Отечественная компания с большой линейкой товаров и приемлемыми ценами.
2. «Helior Sigma». Китайский производитель с хорошим качеством. Может работать с фазы зависимым оборудованием.
3. «АРС» тяжеловес на рынке. Качество, проверенное временем.
4. «Powercom» – большая транснациональная компания, имеющая мощности в США и Германии.
5. «Eaton» – один из мировых лидеров в этом сегменте.

Цены на изделия проанализируем на примере готовых комплектов под брендом «Оптима» Москва. Компания предлагает устройства двойного преобразования и хорошими аккумуляторами (гарантия 5 лет.)

Оптима 7

1. Выходящая мощность 500 Вт, комплектуется одной батареей на 12 Вольт.
2. При емкости 40 Ач (резервное питание около часа) цена за комплект составит 23100 рублей.
3. Емкость 100 Ач (где-то 3,2 часа работы) будет стоить 31800 рублей.

1. Мощность 840 Вт, одна батарея 12 вольт.
2. 40 Ач (тот же час) – 25200 рублей.
3. 100 Ач (3,2 часа) – 34300 рублей.

Новый стандарт 10

1. Предлагается 800 Вт нагрузки и 2 аккумулятора.
2. 2 на 40 Ач (1,5 часа) – 34100 рублей;
3. 2 на 100 Ач (3,5 часа) – 52070 рублей.

Отсюда вывод:

1. Больше мощность, выше цена.
2. Мощное зарядное устройство повышает стоимость.
3. Каждый дополнительный аккумулятор в системе увеличивает себестоимость.

https://youtube.com/watch?v=vmBZcBrayCc

Какие типы источников бывают

Условно источники бесперебойного питания можно разделить на 3 категории:

• Off-Line, в которых установлена аккумуляторная батарея малой ёмкости и преобразователь напряжения.
• Line-Interactive, которые с технической стороны аналогичны Off-Line, но ещё имеют интегрированный простой стабилизатор напряжения.
• On-Line, в которых есть полноценный двойной преобразователь с системой стабилизации исходящего напряжения.

Фото 1. Сравнение трех типов ИБП: Offline (слева), Line-interactive (по центру) и Online (справа).

Прибор типа «Off-Line» включаются только в том случае, если входящее напряжение падает ниже отметки 170—175 В или поднимается выше 240—250 В. В этой ситуации устройство отключается от сети и питает к себе подключённый котёл с помощью интегрированного аккумулятора. Как правило, такие устройства сейчас уже редкость. Их главный недостаток — уязвимость к скачкам напряжения.

Прибор типа «Line-Interactive» самые распространённые. Помимо аварийного обеспечения питания, они незначительно стабилизируют выходное напряжение. Данный тип бесперебойников условно разделяется на 2 подвида:

• с не правильной (апроксимированной) синусоидой;
• с правильной синусоидой.

Второй подвид является предпочтительным, так как прибор «выдаёт» более стабильное напряжение. Но, как правило, выпускается под применение внешнего аккумуляторного блока. Кстати, нередко такие устройства ещё называют «стабилизатором с функцией ИБП». По сути — это одно и то же.

Самый современный вариант источника бесперебойного питания — устройство «On-Line»-типа.

Он непрерывно накапливает заряд в установленную аккумуляторную батарею и постоянно питает устройство именно с неё, обеспечивая тем самым стойкое и стабильное выходное напряжение для подключённого устройства.

Единственный существенный недостаток таких приборов — использование дорогостоящих аккумуляторных батарей (типа AGM). В тех же «Line-Interactive» питание от аккумулятора включается лишь в том случае, если входящее напряжение либо вовсе отключается, либо становится нестабильным (выходит за пределы допустимого входного вольтажа).

Мощность и время автономной работы

Мощность ИБП указывает на его возможную пиковую нагрузку. Большинство газовых котлов не потребляет более 300 Вт в пиковом режиме (когда включён и насос, и поджиг, и вентилятор камеры сгорания), но эту информацию следует уточнять по техпаспорту. В стандартном режиме работы потребление, в среднем, составляет до 150 Вт. Соответственно, приобретаемый бесперебойник должен иметь показатель мощности выше пикового у котла.

Справка. В некоторых источниках бесперебойного питания мощность указывается в ВА (ватт-часы). Перевести ВА в Вт, можно по формуле: ВА*0,6=Вт.

Время автономной работы прямо зависит от ёмкости установленных в ИБП аккумуляторов, а также от уровня потребления электричества самим котлом (этот показатель лучше всего рассчитывать с помощью ваттметров, подключаемых в розетку).

В самых простых моделях ставят свинцово-кислотные батареи на 7—12 Ah. В более дорогих — до 100 Ah.

Формула для расчёта времени автономной работы: T=U*Ah*N*K/P, где: Т — время автономной работы в часах. U — напряжение установленного аккумулятора (в большинстве ИБП — 12-вольтовые батареи).

Ah — ёмкость аккумулятора. N — количество батарей. K — коэффициент преобразования (можно использовать «универсальный» — 0,75). P — средняя потребляемая мощность котла в ваттах.

Источник бесперебойного питания (ИБП)

ИБП обеспечивает стабилизацию напряжения и питание от аккумулятора/-ов (АКБ), когда отключается электричество, например при обрыве проводов и других авариях. Наиболее распространены два вида ИБП: линейно-интерактивные и онлайн.

Линейно-интерактивные ИБП (Line-interactive) со встроенным стабилизатором, при наличии сетевого напряжения (даже значительно пониженного), в отличии от онлайн-ИБП, стабилизируют напряжение не задействуя АКБ, экономя их ресурс и значительно продлевая срок службы аккумуляторов. Прибор не требователен к частоте питающего напряжения (допускает отклонение ±10% без перехода на АКБ) и может, в отличии от онлайн-ИБП, питаться от обычного бюджетного генератора без электронного управления частотой (как вариант).

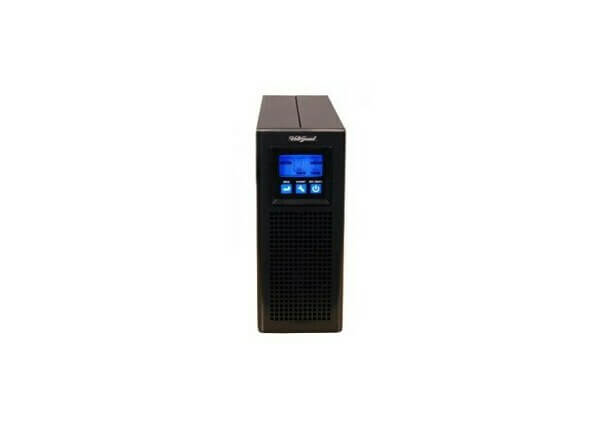

Онлайн ИБП

Стоит уточнить, что бережливое отношение к АКБ со стороны линейно-интерактивных и постоянная работа через батареи онлайн-ИБП не означает, что во втором случае придется менять аккумуляторы каждый год. Примерный срок службы АКБ в первом случае ~8-12 лет, в зависимости от интенсивности эксплуатации, во втором ~5-7 лет.

Энергия ИБП Pro 80019 000 руб.

Рис.3. Внешне Энергия ИБП Pro 800 похож на стабилизатор напряжения, но для функционирования нужен, как минимум один аккумулятор на 12 В.

Рис.4. Для работы ИБП Штиль SW1000L нужен модуль с батареями внутри (справа), на заводе в данный модуль уже установлено 6 небольших АКБ по 9 А·ч.

Рис.5. ИБП Штиль Штиль SW1000SL уже оснащен 3-мя АКБ по 9 А·ч, они установлены в корпусе прибора (совокупная емкость АКБ дает возможность автономной работы котла до 1,5 часов).

Почему не подходят компьютерные ИБП / UPS

Примечание 3. Обычные (компьютерные) ИБП не подходят для работы с газовыми котлами по двум причинам: ёмкость их встроенных аккумуляторов, чаще всего, рассчитана лишь на 10-15 мин. автономной работы (чего явно недостаточно). А выходное напряжение имеет форму «модифицированной синусоиды», что вызывает сбои в работе котлов и отрицательно сказывается на работе циркуляционных насосов системы отопления. Поэтому, для котлов используются комплекты ИБП, состоящие из инвертора и внешнего аккумулятора (-ов). Инверторы обладают чистой синусоидой, а внешние аккумуляторы можно выбирать любой емкости, исходя из необходимого времени автономной работы.

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

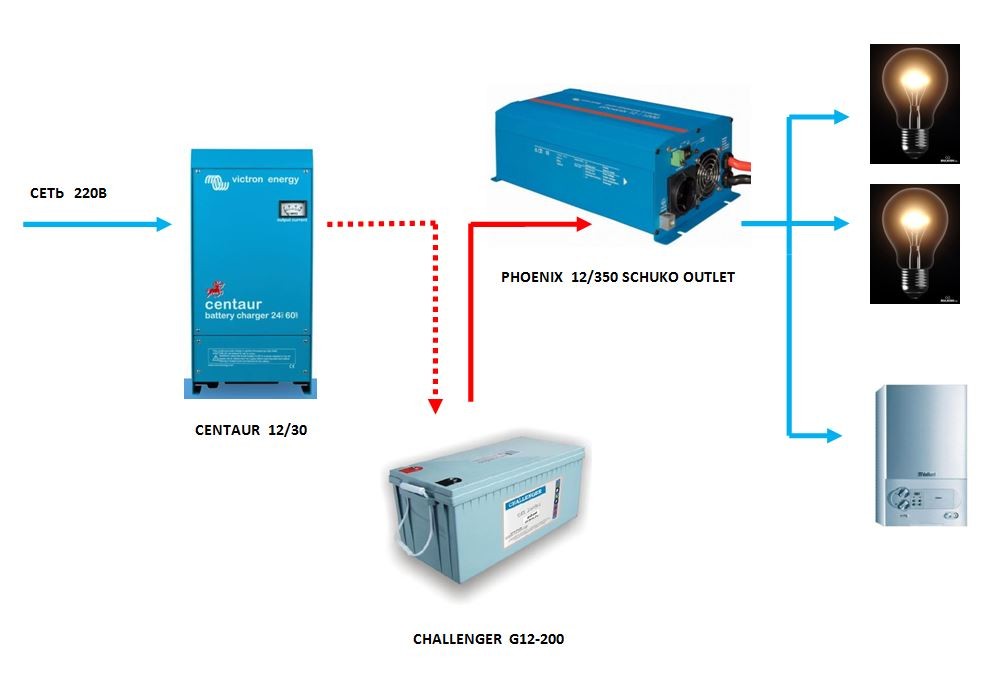

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

• не шумят;
• высокий КПД, если работают от сети;
• доступны.

Минусы:

• переключаются на АКБ за 4 – 12 минут;
• нельзя корректировать параметры напряжения и тока;
• энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

• переводят оборудование в автономный режим за 2 – 10 мс;
• КПД;
• стабилизируют напряжение и без АКБ.

Минусы:

• не корректируют синусоиду и частоту тока;
• предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел        всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

• подключенные устройства продолжают получать питание, даже если отключают свет;
• стабильные электропараметры;
• подзаряжаются от бензинового генератора;
• можно корректировать выходное напряжение.

Минусы:

• шумные и выделяют много тепла;
• КПД – 80 – 94%;
• в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

• малая энергоемкость батареи, что дает немного времени автономной работы;
• нет защиты от перегрева;
• аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.

Популярные бренды-производители и их краткое описание

Наибольшим спросом пользуются ИБП от следующих производителей:

1. Энергия. Современные высокоточные устройства. Удобны и безопасны в эксплуатации. Отличаются повышенной точностью стабилизатора. Погрешность составляет не более 5%. Прибор можно подключать к котлу даже при резких скачках напряжения. ИБП оснащены интеллектуальной системой зарядки. Она контролирует емкость батареи и ее состояние, а также выбирает оптимальный тип зарядки.
2. HeliorSigma. Устройства имеют чистое синусоидальное напряжение на выходе. Обеспечивают бесперебойную работу газовых котлов. Максимальная нагрузка составляет до 800 Вт.
3. StarkCountry. Устройства обеспечивают идеальное выходное напряжение при перебое электроэнергии. Начинают работать автоматически при появлении проблем с напряжением. Приборы оснащены дисплеем, на котором отображается емкость АКБ и другие параметры.
4. Lanches. Компания существует с 2010 года. Выпускает качественные и доступные бесперебойники. Все приборы отличаются высоким качеством и обеспечивают функционирование котлов в любой период.
5. Бастион. ИБП имеют высокое качество и надежность. Приборы имеют UPS, позволяющую подключить нагрузку напрямую. Просты в эксплуатации и быстро запускаются.
6. PowercomImperial. ИБП выполнены по современным технологиям. Судя по отзывам потребителям продукция отличается высоким качеством. Приборы работают в автономном режиме до нескольких часов.
7. Штиль. Работают по технологии онлайн, преобразуя переменный ток в постоянный и наоборот. Аккумуляторы постоянно задействованы в работе, поэтому смена источника питания происходит мгновенно.
8. CyberPower. Один из лидеров по производству устройств для бесперебойной работы котлов. Обеспечивают подачу питания, сохраняя работоспособность устройства даже при аварии в энергосистеме.

ИБП для газовых котлов – как сделать правильный выбор?

Электрический ток имеет график в виде синусоиды. Чем геометричней синусоида, тем лучше характеристики тока.

Получить «чистую» синусоиду от генератора невозможно, а от бесперебойника можно. Он представляет собой инвертор – устройство, преобразующее неправильную синусоиду в правильную.

«Грязная» синусоида может спровоцировать перегрузки в работе циркуляционного насоса, гул и кавитацию в системе. Неравномерное электроснабжение не на пользу и котлу, поэтому ИБП должен иметь специальную электрическую схему и высокую емкость аккумуляторов.

а) грязная синусоида; б) ступенчатая аппроксимация синусоиды; в) чистая синусоида

Разница между offline и online

Различают 2 типа источников резервного питания для газовых котлов.

• линейно-интерактивные (offline);
• онлайн-активные (online).

Для газовых котлов лучше всего выбирать более дорогие, но и более надежные онлайн-активные блоки питания. Они дают более «чистый» синус, двойное преобразование и качественную стабилизацию.

Мини-рейтинг

Среди большого количества предложений, заметное место занимают следующие марки:

• Энергия — модели ПН-500, 750, 1000, 5000 — продаются с аккумуляторами и без;
• Бастион — модели TEPLOCOM или SKAT – возможность работы даже с автомобильными батареями, но непродолжительное время (5 лет гарантии на электронный блок);
• Леотон, Фантом или Вольтер;
• General Electric – надежные, но очень дорогие;
• APC или Eaton – дешевые, долгий срок службы.

Лучше выбирать надежные модели российского производства, по которым производитель отвечает за правильный расчет батарей и выполнение гарантийных обязательств. Модели от Энергия, Бастион или Леотон позволят после правильной установки не беспокоиться о безопасной эксплуатации газового котла и дополнительного оборудования.

Памятка покупателя и несколько советов

Энергия ПН500: цена от 6500 до 7500 рублей

Резюмируем вышеизложенное:

• выбирать модель нужно не только из финансовых соображений, но и учитывая технические возможности устройства;
• оптимальное время переключения на электронный блок – 0 мс;
• ток заряда батарей должен быть порядка 4-10 А, иначе аккумуляторы будут слишком медленно заряжаться;
• желательно, чтобы сквозная нейтраль присутствовала в схеме электронного блока;
• мощность онлайн-системы должна быть не меньше 1000 ВА;
• оперативная и качественная стабилизация сетевого напряжения.

Минусовая температура значительно снижает срок службы батарей, поэтому нужно обеспечить в помещении минимум +4С. Оптимальная температура для работы устройства +15 или 20 С.

Если газовый котел смонтирован в неотапливаемом помещении, лучше вывести ИБП через проводку и установить где-то в теплой комнате, тогда и аккумуляторы прослужат намного дольше, и электроника не будет страдать от низких температур.

Как выбрать ИБП?

Выбирая для газового нагревателя резервный источник бесперебойного питания, необходимо отталкиваться от потребляемой котлом мощности. Чем он больше расходует электроэнергии в процессе нагрева теплоносителя, тем более емкая нужна АКБ. Иначе время автономной работы окажется слишком маленьким. Отключения электричества иногда длятся по несколько часов. Если емкости бесперебойника будет хватать всего на несколько десятком минут, то толку от него ноль.

Существует три критерия выбора ИБП для газового отопительного оборудования:

• Мощность водогрейного котла;

• Тип АКБ;

• Время работы от источника.

Подбираемая мощность зависит не только от самого котла. Если в системе есть циркуляционный насос и иные энергозависимые приборы, без которых нормальное функционирование обогрева невозможно, то это обязательно нужно учесть. Их потребление также надо прибавить к параметрам бойлера. Существующие схемы отопления частного дома своими руками очень разнообразны, в них часто присутствует огромное количество «умной автоматики». Однако все эти девайсы потребляют электричество.

Использовать для организации бесперебойного питания газового котла автомобильные аккумуляторные батареи нельзя. Технически их можно подсоединить. Однако они изначально рассчитаны на совершенно иные рабочие режимы. Конструктора в них закладывали необходимость кратковременной выдачи тока при пуске двигателя автомашины.

Если ими укомплектовать рассматриваемый UPS, то долго автомобильные аккумуляторы при постоянных нагрузках не прослужат. Большинство из них просто боится глубокого разряда. Плюс испарения электролита недопустимы в жилых помещениях.

Для котлов на газу следует брать АКБ, сделанные по технологии AGM либо GEL. В первых электролит из-за примененных при изготовлении решений просто не испаряется, а во вторых вместо него между пластинами батареи налит специальный гель.

Чтобы рассчитать емкость ИБП в конкретном случае, следует перемножить часы (на сколько у вас обычно отключается свет) и мощность котла (по техпаспорту), а затем поделить их на коэффициент 8,65. Например, для автономной работы в течение 12 часов нагревателя на 24 кВт с потребляемой мощностью электроэнергии в 130 Вт требуется одна батарея на 24 В либо две по 12 В. С=(150*12)/8,65=180 ампер-час. Большинство АКБ 12 В обычно идут на 100 А*ч, поэтому их необходимо будет две.

При выборе аппарата для бесперебойного питания котла также следует смотреть на:

• Наличие пометки «чистый синус»;

• Параметры тока заряда (от 4 до 20 А);

• Время переключения на аккумулятор (от 0 до 1 секунды).

Чем больше ток заряда, тем быстрее заполнится энергией АКБ. Однако слишком быстрая зарядка некоторым батареям противопоказана. Если котел оснащен точной электроникой, то время перехода с сети на аккумулятор должно равняться нулю. Задержки и перерывы в электропитании здесь недопустимы.

Основной момент – это «чистый синус». Если в техпаспорте ИБП прописано «аппроксимированная синусоида» или «ступенчатая аппроксимация синусоиды», то такой бесперебойник предназначен для компьютеров и телевизоров. Запитывать с него газовый котел нельзя.

Для энергопитания как электродвигателей циркуляционных насосов, так и горелок требуется напряжение точно синусоидальной формы. При нечеткой синусоиде в электромоторе возникают паразитные токи, порождающие перегрев и прогорание изоляции обмотки. А запальным электродам горелки такой питающий вольтаж вовсе категорически противопоказан.

Нужен ли стабилизатор, если есть ИБП

Электроснабжение загородных домов характерно не только частыми перебоями, но и низким качеством входного напряжения. Однако не стоит считать ИБП панацеей от этих бед.

Не все модели могут ”вытягивать” слишком низкое напряжение (менее 170-180В).

При такой просадке, прибор будет уходить в ошибку, отключаться и пищать. Соответственно вместе с ним будет отключаться и котел, либо сразу переключаться на АКБ.

При этом, на самом UPS может быть указано, что он рассчитан на работу при напряжении 180В. В чем же дело, обманули в магазине?

Поэтому, если у вас действительно есть серьезные и постоянные проблемы с входным U<200В, то все-таки придется на вход установить нормальный инверторный стабилизатор.

Иначе питание котла будет постоянно осуществляться только от аккумуляторов. А это срока службы им не прибавит.

Инверторный стабилизатор спокойно выравнивает параметры до нормы, начиная с просадок до 90В.
