Принцип работы и подключение индуктивных датчиков

Индуктивные датчики. Виды. Устройство. Параметры и применение

Индуктивные датчики – преобразователи параметров. Их работа заключается в изменении индуктивности путем изменения магнитного сопротивления датчика.

Большую популярность индуктивные датчики получили на производстве для измерения перемещений в интервале от 1 микрометра до 20 мм. Индуктивный датчик можно применять для замера уровней жидкости, газообразных веществ, давлений, различных сил. В этих случаях диагностируемый параметр преобразуется чувствительными компонентами в перемещение, далее эта величина поступает на индуктивный преобразователь.

Для замера давления применяются чувствительные элементы. Они играют роль датчиков приближения, предназначенные для выявления разных объектов бесконтактным методом.

Виды и устройство

Индуктивные датчики разделяются по схеме построения на 2 вида:

1. Одинарные датчики.
2. Дифференциальные датчики.

Первый вид модели имеет одну ветвь измерения, в отличие от дифференциального датчика, у которого две измерительные ветви.

В дифференциальной модели при изменении диагностируемого параметра изменяются индуктивности 2-х катушек. При этом изменение осуществляется на одинаковое значение с противоположным знаком.

Индуктивность катушки вычисляется по формуле: L = WΦ/I

Где W– количество витков; Ф – магнитный поток; I – сила тока, протекающего по катушке. Сила тока взаимосвязана с магнитодвижущей силой следующим отношением: I = Hl/W

Из этой формулы получаем: L = W²/Rm

Где R m = H*L/Ф – магнитное сопротивление.

Работа одинарного датчика заключается в свойстве дросселя, изменять индуктивность при увеличении или уменьшении воздушного промежутка.

Конструкция датчика включает в себя ярмо (1), витки обмотки (2), якорь (3), который фиксируется пружинами. По сопротивлению поступает переменный ток на обмотку. Сила тока в нагрузочной цепи вычисляется:

L – индуктивность датчика, rd – активное дроссельное сопротивление. Оно является постоянной величиной, поэтому изменение силы тока I может осуществляться только путем изменения составляющей индуктивности XL=IRн, зависящей от размера воздушного промежутка δ.

Каждой величине зазора соответствует некоторое значение тока, определяющего падение напряжения на резисторе Rн: Uвых=I*Rн – является сигналом выхода датчика. Можно определить следующую зависимость U вых = f (δ), при одном условии, что зазор очень незначительный и потоки рассеивания можно не учитывать, как и магнитное сопротивление металла Rмжв сравнении с магнитным сопротивлением зазора воздуха Rмв.

Окончательно получается выражение:

На практике активное сопротивление цепи несравнимо ниже индуктивного. Поэтому формула принимает вид:

Из недостатков одинарных можно отметить:

• При эксплуатации датчика на якорь воздействует сила притяжения к сердечнику. Эта сила не уравновешена никакими методами, поэтому она снижает точность функционирования датчика, и вносит некоторый процент погрешности.
• Сила нагрузочного тока зависит от амплитуды напряжения и ее частоты.
• Чтобы измерить перемещение в двух направлениях, нужно установить первоначальное значение зазора, что доставляет определенные неудобства.

Дифференциальные индуктивные датчики объединяют в себе два нереверсивных датчика и изготавливаются в виде некоторой системы, которая состоит из 2-х магнитопроводов, имеющих два отдельных источника напряжения. Для этого чаще всего применяется разделительный трансформатор (5).

Дифференциальные датчики классифицируются по форме сердечника:

• Индуктивные датчики с Ш-образной формой магнитопровода, выполненного в виде листов электротехнической стали. При частоте более 1 килогерца для сердечника используют пермаллой.
• Цилиндрические индуктивные датчики с круглым магнитопроводом.

Форму датчика выбирают в зависимости от конструкции и ее сочетания с механизмом. Использование магнитопровода Ш-образной формы является удобным для сборки катушки и снижения габаритных размеров индуктивного датчика.

Виды датчиков

Итак, что вообще такое датчик. Датчик – это устройство, которое выдаёт определённый сигнал при наступлении какого-либо определённого события. Иначе говоря, датчик при определённом условии активируется, и на его выходе появляется аналоговый (пропорциональный входному воздействию) или дискретный (бинарный, цифровой, т.е. два возможных уровня) сигнал.

Датчиков бывает великое множество. Перечислю лишь те разновидности датчиков, с которыми приходится сталкиваться электрику и электронщику.

Индуктивные. Активируется наличием металла в зоне срабатывания. Другие названия – датчик приближения, датчик положения, индукционный, датчик присутствия, индуктивный выключатель, бесконтактный датчик или выключатель. Смысл один, и не надо путать. По-английски пишут “proximity sensor”. Фактически это – датчик металла.

Оптические. Другие названия – фотодатчик, фотоэлектрический датчик, оптический выключатель. Такие применяются и в быту, называются “датчик освещённости”

Емкостные. Срабатывает на наличие практически любого предмета или вещества в поле активности.

Давления. Давления воздуха или масла нет – сигнал на контроллер или рвёт аварийную цепь. Это если дискретный. Может быть датчик с токовым выходом, ток которого пропорционален абсолютному давлению либо дифференциальному.

Концевые выключатели (электрический датчик). Это обычный пассивный выключатель, который срабатывает, когда на него наезжает или давит объект.

Пока хватит, перейдём к теме статьи.

Характеристики индуктивных датчиков

Чем отличаются датчики.

Конструкция, вид корпуса

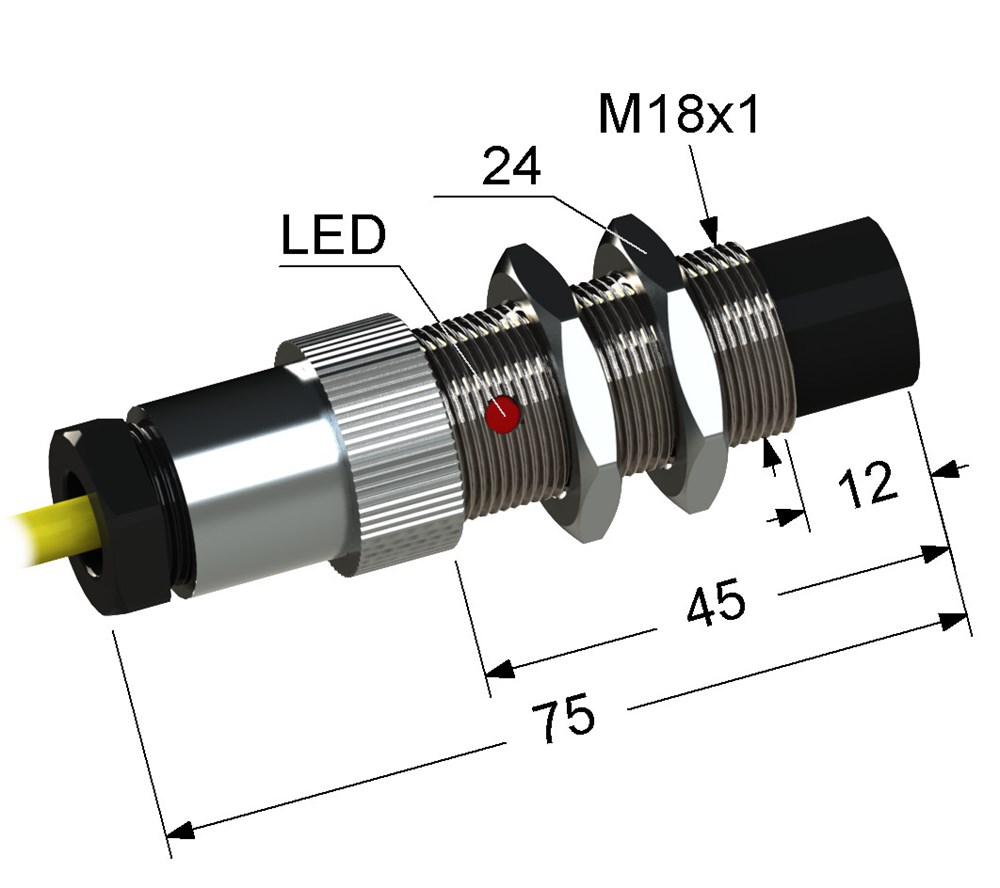

Тут два основных варианта – цилиндрический и прямоугольный. Другие корпуса применяются крайне редко. Материал корпуса – металл (различные сплавы) или пластик.

Расстояние переключения (рабочий зазор)

Это то расстояние до металлической пластины, на котором гарантируется надёжное срабатывание датчика. Для миниатюрных датчиков это расстояние – от 0 до 2 мм, для датчиков диаметром 12 и 18 мм – до 4 и 8 мм, для крупногабаритных датчиков – до 20…30 мм.

Количество проводов для подключения

Подбираемся к схемотехнике.

2-проводные. Датчик включается непосредственно в цепь нагрузки (например, катушка пускателя). Так же, как мы включаем дома свет. Удобны при монтаже, но капризны к нагрузке. Плохо работают и при большом, и при маленьком сопротивлении нагрузки.

2-проводный датчик. Схема включения

Нагрузку можно подключать в любой провод, для постоянного напряжения важно соблюдать полярность. Для датчиков, рассчитанных на работу с переменным напряжением – не играет роли ни подключение нагрузки, ни полярность

Можно вообще не думать, как их подключать. Главное – обеспечить ток.

3-проводные. Наиболее распространены. Есть два провода для питания, и один – для нагрузки. Подробнее расскажу отдельно.

4- и 5-проводные. Такое возможно, если используется два выхода на нагрузку (например, PNP и NPN (транзисторные), или переключающие (реле). Пятый провод – выбор режима работы или состояния выхода.

Виды выходов датчиков по полярности

У всех дискретных датчиков может быть только 3 вида выходов в зависимости от ключевого (выходного) элемента:

Релейный. Тут всё понятно. Реле коммутирует необходимое напряжение либо один из проводов питания. При этом обеспечивается полная гальваническая развязка от схемы питания датчика, что является основным достоинством такой схемы. То есть, независимо от напряжения питания датчика, можно включать/выключать нагрузку с любым напряжением. Используется в основном в крупногабаритных датчиках.

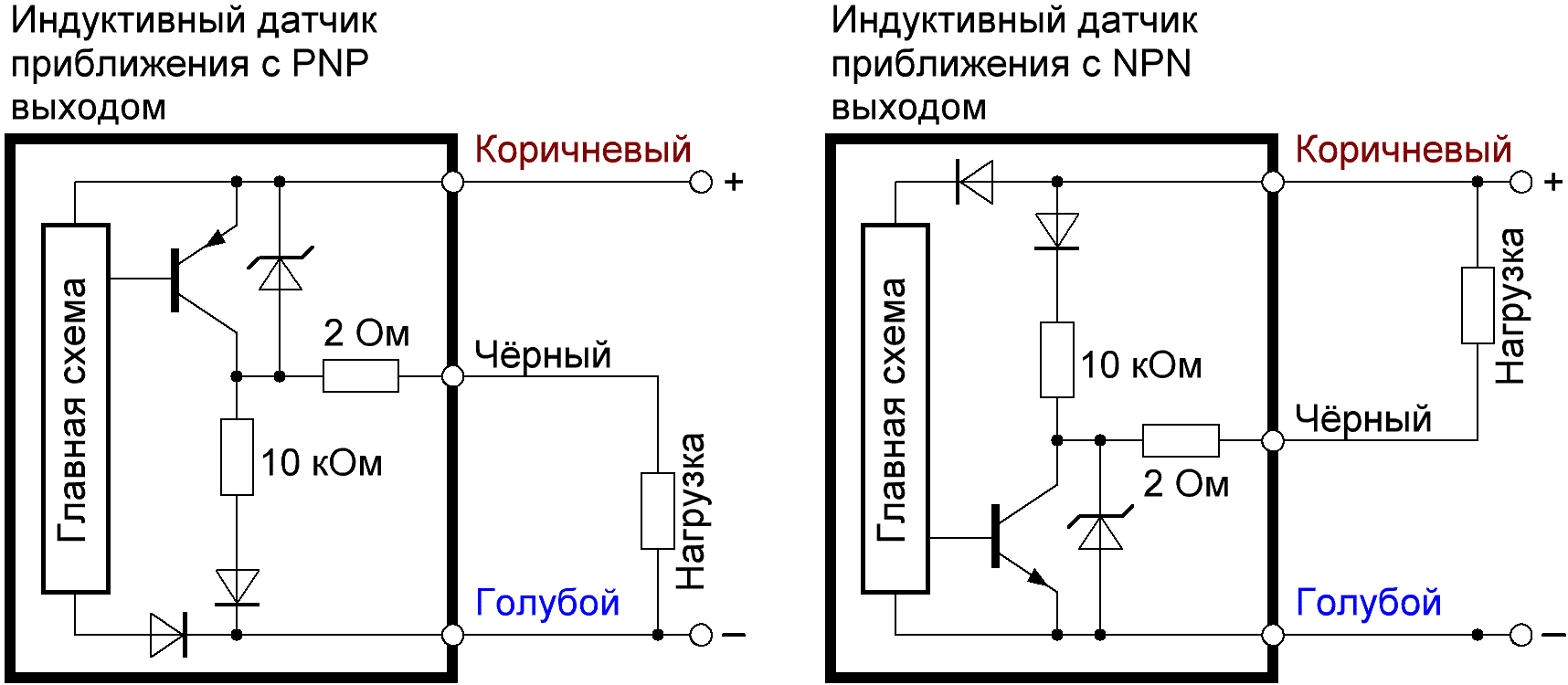

Транзисторный PNP. Это – PNP датчик. На выходе – транзистор PNP, то есть коммутируется “плюсовой” провод. К “минусу” нагрузка подключена постоянно.

Транзисторный NPN. На выходе – транзистор NPN, то есть коммутируется “минусовой”, или нулевой провод. К “плюсу” нагрузка подключена постоянно.

Можно чётко усвоить разницу, понимая принцип действия и схемы включения транзисторов. Поможет такое правило: Куда подключен эмиттер, тот провод и коммутируется. Другой провод подключен к нагрузке постоянно.

Ниже будут даны схемы включения датчиков, на которых будет хорошо видно эти отличия.

Виды датчиков по состоянию выхода (НЗ и НО)

Какой бы ни был датчик, один из основных его параметров – электрическое состояние выхода в тот момент, когда датчик не активирован (на него не производится какое-либо воздействие).

Выход в этот момент может быть включен (на нагрузку подается питание) либо выключен. Соответственно, говорят – нормально закрытый (нормально замкнутый, НЗ) контакт либо нормально открытый (НО) контакт. В иностранной аппаратуре, соответственно – NС и NО.

То есть, главное, что надо знать про транзисторные выходы датчиков – то, что их может быть 4 разновидности, в зависимости от полярности выходного транзистора и от исходного состояния выхода:

• PNP NO
• PNP NC
• NPN NO
• NPN NC

Контакты датчиков также могут быть с задержкой включения или выключения. Про такие контакты также сказано в статье про приставки выдержки времени ПВЛ. А почему датчики, отвечающие за безопасность, должны быть обязательно с НЗ контактами – см. статью про Цепи безопасности в промышленном оборудовании.

Положительная и отрицательная логика работы

Это понятие относится скорее к исполнительным устройствам, которые подключаются к датчикам (контроллеры, реле).

ОТРИЦАТЕЛЬНАЯ или ПОЛОЖИТЕЛЬНАЯ логика относится к уровню напряжения, который активизирует вход.

ОТРИЦАТЕЛЬНАЯ логика: вход контроллера активизируется (логическая “1”) при подключении к ЗЕМЛЕ. Клемму S/S контроллера (общий провод для дискретных входов) при этом необходимо соединить с +24 В=. Отрицательная логика используется для датчиков типа NPN.

ПОЛОЖИТЕЛЬНАЯ логика: вход активизируется при подключении к +24 В=. Клемму контроллера S/S необходимо соединить с ЗЕМЛЕЙ. Используйте положительную логику для датчиков типа PNP. Положительная логика применяется чаще всего.

Продолжение статьи – здесь >>>. Во второй части даны реальные схемы и рассмотрено практическое применение различных типов датчиков с транзисторным выходом.

Реальные датчики

Датчики купить проблематично, товар специфический, и в магазинах электрики такие не продают. Как вариант, их можно купить в Китае, на АлиЭкспрессе.

А вот какие оптические датчики я встречаю в своей работе.

Вариант №1: воспользоваться специальным преобразователем, например устройством согласования сигналов УСМ, которое представлено у нас в ассортименте, или аналогичным.

Вариант №2: если вы хотя бы минимально дружите с паяльником, сделать преобразователь самому.

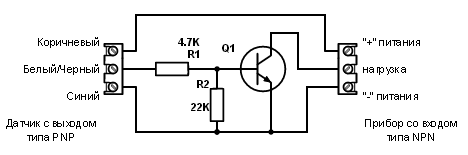

Если в наличии есть датчик с PNP выходом, а нужен NPN — собираем вот такую схему:

Транзистор Q1 — любой подходящий NPN, например 2SC495, BC445, BD237.

Если же в наличии имеется датчик с NPN выходом, а нужен PNP — такую схему:

Транзистор Q1 — любой подходящий PNP, например 2N5401, КТ502Д.

Лидирующие в сегменте производители

Выпускают такие датчики многие фирмы. В их ряду есть признанные лидеры. Среди них немецкая компания Sick, как основной производитель подобной продукции высокого качества. Компания Autonics поставляет на рынок концевые бесконтактные выключатели индуктивного и емкостного типов.

Бесконтактные датчики высокого качества выпускает российская . Они отличаются сверхвысокой герметичностью (IP 68). Работают эти концевики в самых опасных средах, включая взрывоопасные, доступны разные методы монтажа.

Популярностью пользуются конечные выключатели украинского . Здесь выпускают выключатели и переключатели концевые ВП, ПП, ВУ. Гарантия, при условии соблюдения всех эксплуатационных правил, составляет 3 года.

Индуктивный датчик: принцип действия и устройство

Индуктивный датчик является очень распространенным устройством, входящим в состав низового оборудования в автоматизированных системах управления производством. Устройства широко применяются в машиностроении, текстильной, пищевой и других отраслях промышленности.

Смотреть галерею Наиболее эффективно приборы используются в станках в качестве конечных выключателей, а также в автоматических линиях.

При этом индуктивные датчики реагируют только на металлы, оставаясь нечувствительными к другим материалам. Данное свойство позволяет увеличить защищенность устройств от помех, вводя в их зону чувствительности различные смазки, эмульсии и другие вещества, что не вызовет ложного срабатывания.

Объектами, на которые воздействует индуктивный датчик положения, являются различные металлические детали: кулачки, ползуны, зубья шестеренок. Во многих случаях может применяться прикрепленная к деталям оборудования пластина.

По статистике, из всех используемых датчиков положения более 90 процентов приходится на индуктивные устройства.

Смотреть галерею

Это можно объяснить их отличными эксплуатационными характеристиками, низкой стоимостью и одновременно высокой надежностью, чего нельзя сказать о других приборах.

Бесконтактный выключатель (индуктивный датчик) работает по следующим принципам. Входящий в состав устройства генератор производит электромагнитное поле, которое взаимодействует с объектом. Необходимую длительность сигнала управления и гистерезис при переключении обеспечивает триггер. Усилитель позволяет увеличить до необходимого значения амплитуду сигнала.

Расположенный в датчике световой индикатор обеспечивает оперативность настройки, контроль работоспособности и показывает состояние выключателя. Для защиты от проникновения в устройство воды и твердых частиц используется компаунд. Корпус изделия позволяет монтировать индуктивный датчик приближения и защищает приспособление от механических воздействий. Его изготавливают из полиамида или латуни, комплектуя метизными компонентами.

Смотреть галерею

В процессе работы устройства при подаче напряжения катушкой индуктивности генератора создается переменное магнитное поле, которое располагается перед активной поверхностью выключателя. При попадании в зону чувствительности объекта воздействия происходит снижение качества контура и амплитуды колебаний. В результате происходит срабатывание триггера и изменяется состояние выхода выключателя.

Индуктивный датчик имеет некоторые особенности применения. Он может распознавать различные группы металлов, благодаря отсутствию износа и механического воздействия является долговечным приспособлением. Устройства комплектуют с помощью механизмов защиты от короткого замыкания и перегрузок.

Они имеют стойкость к высокому давлению, впускаются в различных вариантах для применения при высоких (до 150 Сo) и низких (от – 60 Со) температурах. Индуктивный датчик обладает устойчивостью к активным химическим средам, может иметь аналоговый или дискретный выход для определения положения относительно устройства объекта воздействия.

Индуктивные датчики следующего поколения

Тем не менее, в последние годы на рынке появилось новое поколение индуктивных датчиков, которые пользуются все большей популярностью не только в традиционных сферах, но и в промышленном, автомобильном, медицинском, коммунальном, научном и нефтегазовом секторах. В этих индуктивных датчиках нового поколения используются те же фундаментальные законы физики, что и традиционных устройствах, но в них применяются печатные платы и современная цифровая электроника, а не громоздкие трансформаторные конструкции и аналоговая электроника. Такой элегантный подход также позволяет использовать эти технологии в 2D и 3D-датчиках, линейных устройствах с укороченным (<� 1 мм) шагом перемещения, устройствах измерения криволинейной геометрии и высокопрецизионных энкодерах угла поворота.

Zettlex разработала инновационную технологию, которая легла в основу данного индуктивного метода нового поколения и за последние годы была значительно усовершенствована благодаря удачным конструкторским решениям. Использование печатных плат позволяет печатать датчики на тонких и гибких подложках, что также позволяет устранить необходимость в традиционных кабелях и разъемах. Основное преимущество нового подхода — его гибкость (как в буквальном смысле, тик и в смысле готовности разрабатывать индивидуальные конструкции для OEM-производителей). Данная технология обеспечивает аналогичное традиционному методу надежное и точное измерение в неблагоприятных условиях эксплуатации. Также она обладает следующими важными преимуществами:

• меньшая стоимость;
• повышенная точность;
• сниженный вес;
• упрощенная конструкция (в которой нет подшипников, уплотнений и втулок);
• компактный размер — особенно, учитывая длину хода по сравнению с традиционными LVDT;
• упрощенный электрический интерфейс — обычно включает источник постоянного тока и абсолютный цифровой сигнал.

Общее описание и назначение

Индуктивным датчиком принято называть устройство, способное преобразовывать механические перемещений контролируемых объектов в электрический сигнал. Представляет собой одну или несколько катушек индуктивности, объединенных с магнитопроводом и подвижным якорем, который регистрирует измерения линейного или углового размера и, перемещаясь, влияет на показатель индуктивности, изменяя ее в одну или другую сторону. Благодаря такой особенности, бесконтактные датчики активно используются в качестве элементов контроля положения металлических объектов.

По схеме построения индукционные датчики принято разделять только на 2 отдельных вида: одинарные и дифференцированные.

Одинарные

Устройства только с одним магнитопроводом. Такая схема обычно применяется при разработке бесконтактных выключателей.

Дифференциальные

Отличаются наличием сразу 2-ух магнитопроводов, каждый из которых специально сделанных в виде «ш». Это позволяет взаимокомпенсировать воздействие, оказываемое на сердечник, повышая таким образом точность производимых измерений. По сути, схема представляет из себя систему из 2-ух датчиков, соединенных общим якорем.

Классификация и общая схема выбора датчиков положения

Бесконтактные датчики положения (часто их называют просто датчики положения или бесконтактные выключатели) пришли на смену традиционным концевым выключателям более 20 лет назад, и теперь они широко применяются во всех отраслях промышленности для определения положения механизмов, счета и позиционирования продукции.

Датчики положения являются первичными источниками информации для систем автоматики, как на основе релейных или логических схем, так и на базе программируемых контроллеров. Надежность всей системы определяется надежностью элемента, наиболее подверженного воздействию дестабилизирующих факторов.

Именно бесконтактные датчики положения часто располагаются в зоне воздействия вибрации, пыли, воды, агрессивных жидкостей, предельных температур, электромагнитных помех, и надежность их работы определяет надежность работы всей системы управления.

Технические характеристики бесконтактных выключателей нормируются действующими стандартами, в частности ГОСТ Р 50030.5.2 99, соответствующим стандарту МЭК IEC 60947-5 2.

Предприятие «Сенсор» с помощью сертифицированной системы управления качеством обеспечивает выполнение требований ГОСТа, а значит и МЭК, что позволяет производить успешную замену дорогостоящих импортных датчиков положения на датчики «Сенсор».

Бесконтактные датчики положения классифицируются по следующим основным параметрам:

1. Принцип действия чувствительного элемента — индуктивный, оптический, емкостный и др.
2. Вид корпуса — цилиндрический, фланцевый, щелевой и др.
3. Расстояние срабатывания датчика и соответствующие ему размеры корпуса.
4. Индуктивные датчики различаются по условиям установки в конструкцию — утапливаемого и неутапливаемого исполнения, последним необходимо наличие вокруг чувствительного элемента датчика зоны, свободной от металла.
5. Напряжение питания и схема подключения — 220 В АС, 12-24 В DC; двух- и трехпроводные схемы подключения.
6. Функция коммутационного элемента — «НО», «НЗ», функция «ИЛИ», программируемая функция.
7. Способ подключения (электрический монтаж) — встроенный кабель, встроенная клеммная коробка, разъем.
8. Вид защиты выходного каскада от аварийных режимов (перегрузок по току, перенапряжений, ошибки полярности).
9. Модификация, определяющая изменение отдельных серийных параметров или возможность применения датчика в конкретных условиях эксплуатации. Нормальные условия эксплуатации серийных индуктивных датчиков «Сенсор»: IP67; –45…+80 °С; вибростойкость 8 g при 10–100 Гц; ЭМС по ГОСТ Р 51317.

Параметры пунктов 1–4 и 9 определяют конструктивное исполнение датчика и его конструктивную совместимость с оборудованием и условиями эксплуатации. Остальные параметры определяют совместимость датчика со схемой электроавтоматики.

Более подробно классификация и значения параметров отражены в каталоге «Сенсор» или на сайте предприятия: www.sensor-com.ru.

Выбор по виду чувствительного элемента производится в первую очередь, как при разработке, так и при замене датчика.

При разработке нового оборудования приведенный в классификации порядок следования параметров, как правило, соответствует порядку пошагового выбора параметров требуемого датчика.

При замене вышедшего из строя датчика электрическую схему оборудования изменить невозможно или нецелесообразно, и приоритетно рассматривается ряд датчиков с соответствующим напряжением питания и схемой подключения (п. 5).

Далее приводятся рекомендации по выбору индуктивных датчиков. Рекомендации по выбору и применению других датчиков положения будут приведены в последующих публикациях.

Оптикоэлектронные датчики углового положения (энкодеры)

Оптикоэлектронные датчики углового положения чаще называют энкодерами. Оптикоэлектронный энкодер представляет собой в простейшем случае стеклянный либо пластиковый диск с прозрачными окнами, помещенный между светодиодом и фототранизистором. Это один из самых распространенных датчиков положения в мире — в каждой компьютерной мыши колесико представляет собой именно энкодер.

В зависимости от расположения прорезей и количества фотодатчиков, оптические энкодеры могут быть инкрементальными либо абсолютными. Инкрементальный энкодер не может однозначно определить начальное положение вала, в отличии от абсолютного энкодера — комбинация прорезей, а следовательно комбинация включения фотодатчиков, однозначно определяет положение абсолютного энкодера в любой момент времени.

Слева (голубой) диск инкрементального энкодера, 2 фотодатчика и «сдвинутые» прорези позволяют опредеить направление вращения вала. Справа (зеленый) диск абсолютного энкодера. В приведенном примере это 3-х битный абсолютный энкодер, с прорезями на диске соответствующих коду Грея. Абсолютный энкодер позволяет определить точное угловое положение вала в любой момент.

Параметры индуктивного датчика

Один из параметров уже описывался выше – это диапазон срабатывания. Хотя, как утверждают специалисты, он не является важным, но именно по нему и делают выбор. Все дело в том, что в паспорте изделия указываются номинальные параметры напряжения при работе прибора в температурном режиме +20С. Постоянное напряжение составляет 24 вольт, переменное – 230 вольт. Как вы понимаете, в таких условиях индукционный датчик обычно не работает, а если и работает, то редко. При этом в качестве объекта, который будет изменять индуктивность катушки прибора, должна выступать стальная пластина, ее ширина должна быть равна трем диапазонам срабатывания и толщиною 1 мм.

  Как ответить на вопрос: что это такое — триггер?

Маркировка

На практике же за основу выбора берут два показателя диапазона срабатывания:

• Эффективный.
• Полезный.

Показания первого отличаются от номинального параметра в пределах ±10%. При этом температурный диапазон расширяется от +18С до +28С. Второй определяется, как ±10% от первого при температурном режиме от 25 до 70С. И если при первом параметре используется номинальное напряжение в сети, то при втором присутствует разброс от 85% до 110% от номинала.

Есть еще один параметр, который связан с зоной срабатывания. Это гарантированный предел. Его нижняя часть равна «0», а верхняя 81% от номинального диапазона.

Необходимо учитывать и такие параметры, как гистерезис и повторяемость. Что такое гистерезис в этом случае? По сути, это расстояние между дальними позициями срабатывания датчика. Оптимальное его значение – это 20% от эффективного диапазона срабатывания.

Не последнее значение имеет и материал, из которого изготавливается объект слежения (перемещения). Оптимальный вариант – сталь 37, ее коэффициент редукции равен «1». Все остальные металлы имеют меньший коэффициент. К примеру, нержавейка – 0,85, медь – 0,3. Как понять, на что влияет коэффициент редукции? Для примера возьмем медную пластину. То есть, получается так, что диапазон срабатывания будет равно 0,3, умноженному на полезный диапазон срабатывания. Достаточно низкий показатель.

Перечислим и другие не столь важные параметры6

Постоянное напряжение имеет диапазоны: 10-30, 10-60, 5-60 вольт. Переменное 98-253 вольт.

Индуктивные прямоугольные датчики серии RN

• Ток нагрузки (номинальный) – 200 мА. Сегодня производители иногда производят датчики с токовой нагрузкой 500 мА. Это так называемое специсполнение.
• Частота отклика. Суть этого параметра заключается в том, что он показывает максимальное значение возможности переключаться. Измеряется данный параметр в герцах. Так для основных промышленных датчиков этот показатель равен 1000 Гц.
