Инверторные стабилизаторы напряжения с двойным преобразованием для дома

Принцип работы

Двойной выпрямитель во время функционирования исполняет всего лишь 2 ключевые функции:

• преобразовывает ток переменного типа в постоянный;
• вторая функция оборотная – преобразовывает ток постоянного типа в переменный.

Первая стадия функционирования включает в работу такие устройства, как корректор показателя мощности и непосредственный выпрямитель. Проще говоря, ток переменного типа является нестабильным и проникает в аппаратуру сквозь фильтр, выпрямляющий его и делающий постоянным. Также фильтрации поддаются и частоты. После таких манипуляций ток приобретает фактически безупречную форму синусоида.

Достоинство состоит в том, что в данной ситуации существенно повышаются мощностные показатели. Коэффициентное соотношение повышения мощности достигает отметки буквально 1,0. После того как фильтр пройден, ток скапливается в конденсаторном блоке – вторичный блок питания.

Далее инверторные нормализаторы функционируют по следующему принципу: постоянный ток, который был выпрямлен и преобразован, движется к инвертору, задача какого – преобразовывать его в ток переменного типа и формировать тот же синусоид. Под воздействием инвертора ток переменного типа обретает показатель напряжения 220 В и частоту со значением 50 Гц.

Для чего нужен стабилизатор напряжения

Пониженное и/или нестабильное напряжение в сети электропитания может необратимо повредить всю бытовую технику в Вашем доме!

И, при этом, в бесплатном гарантийном сервисе, вероятнее всего, Вам будет отказано, так как, гарантия имеет силу лишь при условии, что устройство эксплуатируется в условиях электропитания удовлетворяющих строгим техническим требованиям к напряжению питания — 220 вольт ±10%.

Бытовая техника, подключенная через стабилизатор, работает в щадящем режиме электропитания со стабилизированным входным напряжением питающей сети, что позволяет значительно продлить ее эксплуатационный ресурс и даже сэкономить на электроэнергии т.к. вся бытовая техника изначально проектируется на конкретное значение в сети.

Стабилизаторы также могут использоваться для защиты электродвигателей. Возможно, Вы замечали как трудно стартовать электродвигателю при пониженном питании в сети.

Если подано питание меньше нормы — двигателю не хватает пусковой мощности, он просто стоит и потребляет огромный пусковой ток, который раз в пять-семь больше рабочего. Двигатель очень быстро перегревается и выходит из строя.

А теперь представьте, что это двигатель Вашей новой стиральной машинки или нового холодильника — нужен стабилизатор.

Стабилизатор для частного дома или дачи — просто необходим для защиты от постоянных перепадов напряжения в сети.

Для корректного повышения/понижения напряжения в сети, для защиты то низкого/высокого значения питания необходим повышающий/понижающий стабилизатор от авторитетного производителя.

Значение вольтодобавки будет автоматически подбираться в зависимости от уровня просаженности во входной электросети, а в случае аварийного изменения входного напряжения вся аппаратура будет автоматически отключена от сети.

1. Зачем нужен стабилизатор:
2. Если у Вас в доме нет ничего более ценного, чем лампочки накаливания, однозначно, — стабилизатор Вам не нужен.
3. Есть смысл задуматься о покупке стабилизатора, если у Вас есть хотя бы холодильник или микроволновая печь и питание в сети периодически падает ниже 190 вольт.
4. Ну и если у Вас «полный фарш» бытовой техники и питание периодически отклоняется вверх выше 250 вольт и/или вниз ниже 190 вольт — Вам крайне необходимо защитить всю электросеть в доме мощным стабилизатором сетевого напряжения.

Вывод очевиден:

Принцип работы стабилизатора напряжения

• Принцип работы стабилизатора заключается в отслеживании изменений входного питания и корректировке в соответствии с ситуацией:
• При изменении входного напряжения, первую фазу (20 миллисекунд) стабилизатор использует для замера.
• После замера происходит реагирование на ситуацию. При изменении напряжения в пределах диапазона, происходит выравнивание до 220 В.
• При падении значения ниже диапазона, стабилизатор переходит в режим «вытягивания» — поднимает питание, на сколько хватает ресурса трансформатора.
• При скачке выше диапазона, происходит аварийное отключение.
• Импульсные скачки и скачки при отключениях и включениях электроэнергии не пропускаются.
• Регулировка напряжения в стабилизаторе организовано методом переключения добавочных обмоток специального трансформатора.

Переключение осуществляется электронными ключами в момент прохождения синусоиды напряжения через нулевую отметку. Электронные ключи управляются процессором по специальной программе.

Процессор собирает данные с датчиков и коммутирует ключи по заданному алгоритму. Также, процессор не допускает включения более одного ключа и следит за исправностью ключей.

Процессор также собирает данные с сопутствующих датчиков, не обозначенных на схеме (силы тока, нагрева трансформатора, питания процессора, и др.).

В алгоритм программы процессора заложены следующие режимы:

Транзит — режим, когда 220 В на входе нормальное и стабилизатор обеспечивает защиту только от внезапных скачков.
Повышение — режим, когда питание на входе ниже нормы, но в пределах диапазона регулирования, стабилизатор выравнивает его до номинального.
Вытягивание — аварийный режим, когда 220 В на входе ниже нормы и ниже диапазона

Обратите внимание! Стабилизатор не отключается, а поднимает питание, на сколько хватает ресурса трансформатора.
Понижение — режим, когда напряжение на входе выше нормы, но в пределах диапазона регулирования, стабилизатор выравнивает питание до номинального.
Авария — режим, когда 220 В на входе выше диапазона регулирования, стабилизатор отключается, переходя в дежурный режим и «ждет» падения питания.
Задержка включения — режим обеспечивает сглаживание скачка при включении электроэнергии.

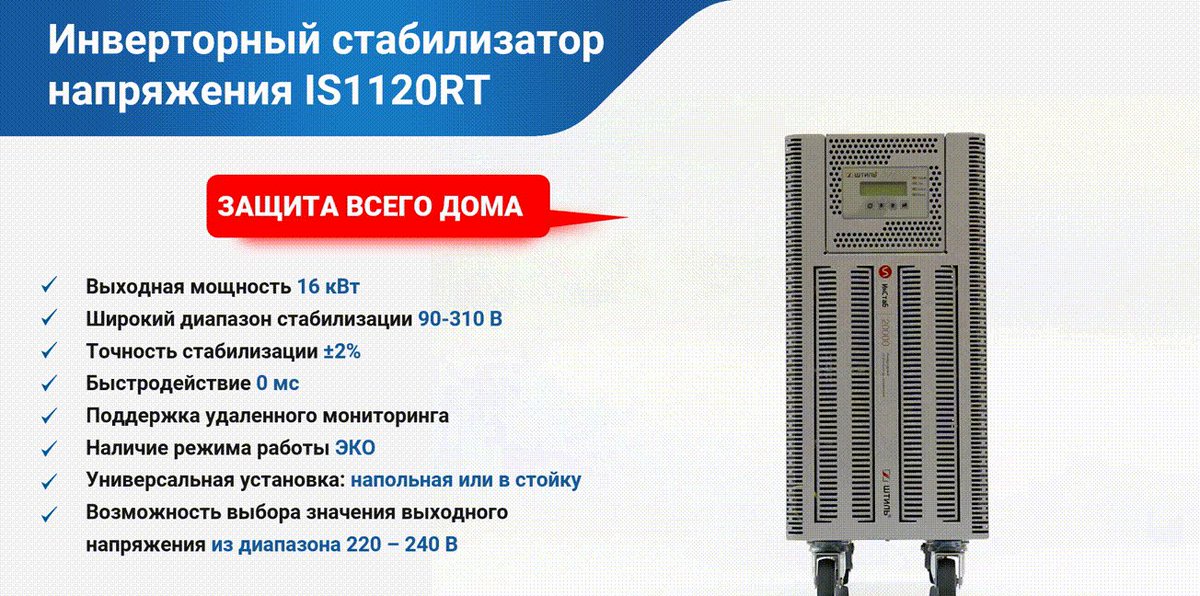

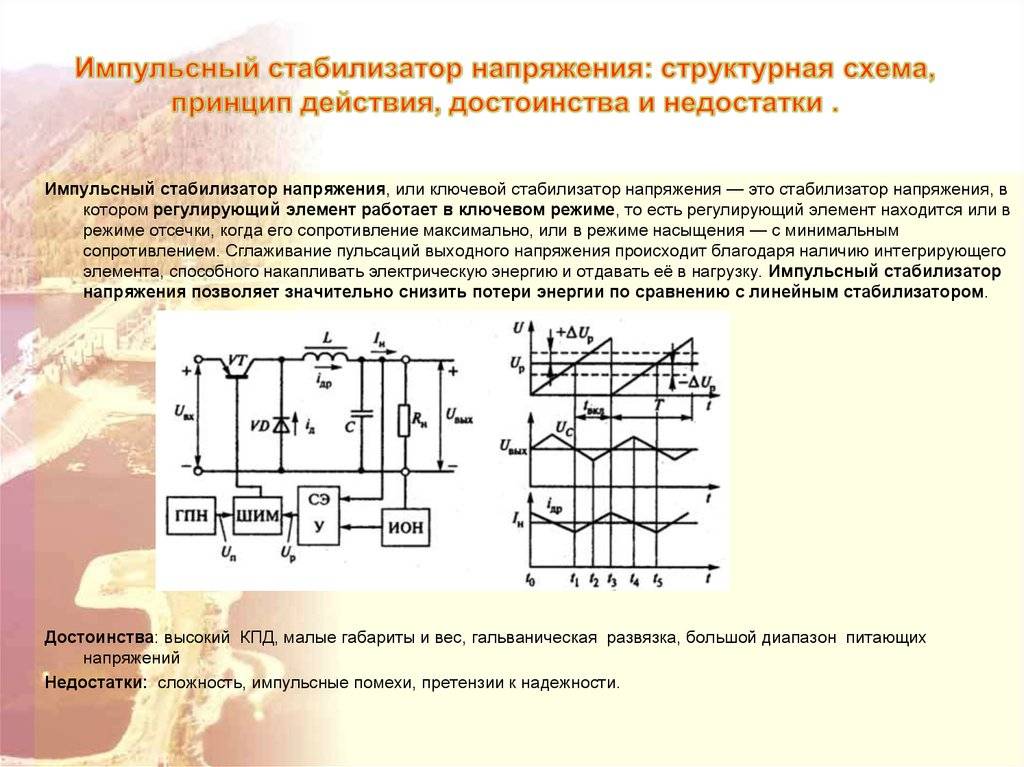

Технические особенности инверторного стабилизатора

Инверторный стабилизатор напряжения выполнен без применения силовых трансформаторов и электромагнитных реле, которые используются в источниках питания другого типа.

В инверторном стабилизаторе выполняются два процесса:

• Преобразование переменного тока в постоянный;
• Обратное преобразование.

Отсутствие электромеханических узлов повышает надёжность стабилизатора и обеспечивает отличные выходные характеристики. Подобный стабилизатор не требует технического обслуживания и корректно работает в широком диапазоне напряжения на входе.

Схема устройства состоит из следующих электронных блоков:

• Входной L/C фильтр;
• Диодный выпрямитель;
• Корректор коэффициента мощности;
• Блок конденсаторов;
• Инвертор-преобразователь;
• Микропроцессор.

Напряжение сети поступает на пассивный сетевой фильтр, выполненный на конденсаторах и катушках индуктивности. Он сглаживает пиковые выбросы сетевого напряжения и практически полностью убирает высокочастотные помехи. Затем напряжение попадает на выпрямитель, преобразующий переменный ток в постоянный, где приобретает вид чистой синусоиды. Далее включается корректор коэффициента мощности, который равномернее отбирает мощность от сети и снижает значение потребляемого тока.

Часть напряжения поступает на блок конденсаторов. Конденсаторы  накапливают энергию, которая аккумулируется в них при больших величинах входного напряжения и отдают её в линию, когда возникает её недостаток.

В конечном итоге энергия поступает к инвертору, который делает всю оставшуюся работу – преобразует постоянное напряжение обратно в переменное, и делает его синусоидальным. При этом на выходе мы получаем стабильную частоту в 50 Гц, и рабочее напряжение 220 Вольт.

Именно из-за двух ступеней преобразования и наличию инверторов данные стабилизаторы и получили название «инверторные» или «стабилизаторы двойного преобразования».

Особенности стабилизатора напряжения с двойным преобразованием:

• Инвертор осуществляет преобразование постоянного напряжения в переменное. Он собран на MOSFET или IGBT полупроводниковых приборах, смонтированных на радиаторах;
• Управление работой инвертора может осуществляться с помощью ШИМ-контроллера;
• Инверторные стабилизаторы напряжения с двойным преобразованием имеют защиту нагрузки и самого стабилизатора от больших выбросов напряжения сети;
• Управление функциями элементов инверторного стабилизатора выполняет микроконтроллер;
• Кварцевый тактовый генератор обеспечивает высокое качество напряжения на выходе устройства.

Технические решения, применяемые в инверторных стабилизаторах, позволяют получить на выходе номинальное напряжение, необходимое для питания различных потребителей, с отклонением не более 1%. Инверторный стабилизатор напряжения является единственным устройством подобного типа, которое жёстко контролирует частоту.

Особенности подключения

Процедура подключения стабилизаторов инверторного типа не очень сложна и не занимает много времени. Тем не менее её лучше поручить мастеру.

Перед подсоединением прибора требуется обесточить всю домашнюю сеть. Подключать выпрямитель можно как перед конкретными устройствами, так и сразу за счётчиком.

Немало моделей инверторов подсоединяется к сети посредством клемм. Вначале подключается входная проводка, которая будет вести подачу тока. Для этого в силовом щитке требуется установить, какой кабель является “нулём”, а какой “фазой”. Про заземление также не стоит забывать.

Провод с “фазой” подсоединяется к клемме – обозначение L или L1. Провод с “нулём” соединяется с нулевой клеммой. Сечение входной проводки не должно быть меньше 2,5 мм.

Лучшие стабилизаторы напряжения с двойным преобразованием

Такие устройства широко известны, как инверторы, которые эффективны, в частности, потому, что позволяют накапливать электроэнергию для более стабильной работы приборов. Перед добавлением конкретного товара в рейтинг, мы изучили 10 различных товаров.

Штиль IS1000

Это лучший стабилизатор напряжения 220В для дома по точности работы, которая здесь составляет 98%. Соответственно, погрешность в нормализации питания не превышает 2%, что позволяет гарантировать надежную работу электроприборов даже высокой мощности. Тут имеется трансформатор удобной формы, плоский, который можно легко вешать на стену, правда, он белый и быстро загрязняется. Кстати, это одна из немногих моделей в рейтинге, у которой есть принудительное охлаждение, что увеличивает срок ее службы.

Штиль IS1000 интересен и тем, что может работать с двумя розетками, и это делает его универсальным. Но тут есть некоторые ограничения по температурному режиму эксплуатации – воздух не должен охлаждаться ниже, чем до +5°C, иначе он рискует выйти из строя. Среди других вариантов в ТОПе его выгодно выделяет и широкий диапазон входного фазного напряжения, в 90-310В, благодаря чему его можно использовать в совершенно разных сетях.

Достоинства

• Риск короткого замыкания почти полностью исключен;
• Надежная защита от повышенного напряжения;
• Не бывает помех;
• Выдерживает перегрузку в течение 5-10 секунд;
• Срок службы – до 20 лет;
• Почти не греется.

Недостатки

Вес в 3 кг.

Преимущества и недостатки

Иногда в отзывах об этой технике можно встретить высказывания, что инверторный стабилизатор вообще не имеет недостатков. Это не совсем так. Другое дело, что его достоинства значительно преобладают над недостатками.

К преимуществам стабилизатора двойного преобразования можно отнести следующее:

• Большой диапазон напряжения на входе;
• Высокая скорость стабилизации;
• Минимальный процент отклонения от номинала на выходе;
• Практически чистая синусоида;
• Отсутствие тяжёлого железа;
• Бесшумная работа;
• Надёжность.

Поскольку напряжение сети сразу выпрямляется и корректируется, то стабилизатор инверторного типа менее критичен к разбросу входной величины. Отсутствие медленно работающей механики (как у электромеханического стабилизатора) позволяет устройству практически мгновенно реагировать на изменения напряжения на входе, поэтому скорость стабилизации здесь самая высокая и зависит только от характеристик полупроводниковых приборов.

Отсутствие мощного трансформатора, позволило снизить вес и габариты. Полупроводниковые приборы, конечно, нагреваются, но эта проблема решается установкой бесшумного кулера.

Надёжность инверторного стабилизатора обеспечивается отсутствием механических элементов, а у современных транзисторов и интегральных компонентов, на основе которых выполнен инверторный стабилизатор, очень большой срок службы.

Недостатков у инверторного стабилизатора совсем не много. Прежде всего, это его стоимость, которая заметно превышает цену любого другого стабилизатора. Следующим, более серьёзным недостатком, можно считать зависимость нагрузки от напряжения на входе. Это происходит в связи с нехваткой  мощности накопительных ёмкостей.

Характерные особенности ИС

Симисторный стабилизатор напряжения

Главным отличием ИС от своих аналогов таких, как релейные, электромеханические и симисторные стабилизаторы, является отсутствие во внутреннем устройстве автоматического трансформатора.

Двойное преобразование напряжения не имеет резких переходов, которыми «страдает» переключение трансформаторных обмоток. Именно двойной эффект преобразования представляет ИС наиболее совершенным стабилизатором. Отсутствие подвижных деталей, различных реле оставляет далеко позади конкурентов ИС. Применение конденсаторов в схеме стабилизации электрического тока исключает скачки напряжения на выходе прибора.

Однофазный стабилизатор Штиль

Инверторный стабилизатор напряжения — преимущества и недостатки

Более десяти всемирно известных производителей предлагают на сегодняшнем рынке большое разнообразие моделей выпрямителей, отличающихся своими возможностями, типом питания и методом стабилизации напряжения. Какой тип будет наиболее эффективным для дома и производства?

Наиболее эффективным типом для таких электроприёмников являются инверторные нормализаторы. Они ещё называются стабилизаторами с двойным преобразованием.

Принцип работы устройства построен на двух процессах:

На первом этапе стабилизация выполняется с помощью выпрямителя и корректора cos φ. Иначе говоря, нестабильный ток, поступая в нормализатор, сначала фильтруется, затем выпрямляется. Преобразованный ток скапливается на пластинах конденсаторов. Последние часто называются вторичными источниками энергии.

Далее ток движется к инвертору, на выходе которого получается синусоидальный ток. Назначение инвертора заключается в том, чтобы получить на выходе частоту 50 Гц и напряжение 220 В. В его состав входит кварцевый генератор, преобразующий сигнал с высокой степенью точности. Микроконтроллер управляет работой каждой части устройства.

В процессе преобразования достигается максимально возможный коэффициент мощности (cos φ = 1). Сигнал становится практически синусоидальным, почти идеальной формы.

Как сделать трансформаторы Т1 и Т2?

Первый трансформатор Т1 мощностью 3 кВт изготавливается с использованием магнитопровода с площадью поперечного сечения (ППС) 187 кв. мм. И трех проводов ПЭВ-2:

• Для первой обвивки ППС всего 0,003 кв. мм. Количество витков – 8669;
• Для второй и третьей обмоток ППС всего 0,027 кв. мм. Количество витков – 522 на каждой.

Если же нет желания наматывать провод, то можно приобрести два трансформатора ТПК-2-2×12В и соединить их последовательно, как на рисунке ниже.

Чтобы изготовить автотрансформатор второй мощностью в 6 кВт, вам понадобится тороидальный магнитопровод и провод ПЭВ-2, из которого будет сделана обвивка в 455 витков. И тут нужны отводы (7 штук):

• Обвивка 1-3 отводов из провода с ППС 7 кв. мм;
• Обвивка 4-7 отводов из провода с ППС 254 кв. мм.

Отводы делаются на витках (считать снизу вверх): 203, 232, 266, 305, 348, 398. Из сети вольтаж должен подводиться к витку №266.

Определяющие параметры стабилизатора напряжения

• Скорость регулирования. Как быстро стабилизатор реагирует на изменение напряжение в сети и насколько быстро он его исправляет. Соотвественно, чем быстродействие выше, тем меньше шансов, что скачок напряжения пройдет к потребителям.
• Перегрузочная способность. Способность стабилизатора устойчиво работать при превышении его номинальной мощности. Полезное свойство при эксплуатации электродвигателей.
• Номинальный диапазон входного напряжения – рабочий диапазон стабилизатора, в пределах которого предполагается его использование. В этом диапазоне прибор сохраняет заявленные технические характеристики: номинальную мощность и точность стабилизации. Большинство стабилизаторов напряжения, после отключения в связи с падением входного напряжения ниже максимального диапазона, включаются только при достижении в сети на входе номинального диапазона.
• Максимальный диапазон входного напряжения – это диапазон, в котором стабилизатор продолжает работать, но основные технические характеристики (номинальная мощность, точность стабилизации) отклоняются от паспортных значений. Обычно максимальный диапазон входного напряжения граничит с отключением прибора.
• Точность стабилизации. Это погрешность выходного напряжения стабилизатора. Наш ГОСТ 13109-97 считает максимально-допустимую погрешность в размере 10%, однако далеко не все приборы способоны пережить такие отклонения. Чем выше точность стабилизации — тем сохраннее будет «умная» техника.
• Шум. Практически все стабилизаторы издают какие-то звуки: трансформаторный гул, шелест вентиляторов, щелчки переключения реле, звук работы сервопривода. В зависимости от конструкции стабилизаторы могут быть как более, так и менее шумными. Совершенно бесшумных стабилизаторов не бывает: любой стабилизатор зашумит, приближаясь в работе к предельным значениям своих технических характеристик.
• Климатическое исполнение. Рабочий диапазон температуры окружающей среды разнится в зависимости от производителя. Например, стабилизаторы Lider способны работать при -40 °C, Progress при -45 °C, а Штиль — только при положительной температуре.

Электромеханические стабилизаторы напряжения (сервоприводные)

Принцип работы

Главные детали в данных стабилизаторах — автотрансформатор и электромеханический переключатель, сервопривод.

Сервопривод представляет из себя бегунок, который движется по по виткам трансформатора и снимает с них нужное напряжение.

Недостатки

• низкая надёжность
• небольшой срок службы
• низкая скорость реакции на изменение напряжения
• шум при переключении

В качестве съёмного бегунка используют угольные щётки, поэтому срок службы и надёжность оставляют желать лучшего.

Во время работы слышен характерны звук искрения в щёточном механизме.

Скорость реакции примерно, 1 с на 10% изменения напряжения от номинала, поэтому при больших и резких скачках, например, работе сварочного аппарата, данный тип СН не сможет корректно стабилизировать напряжение.

Основные неисправности механических СН — залипание сервоприводного механизма и истирание бегунка-щётки.

Преимущества

• низкая стоимость
• точность регулирования
• не вносит искажений на выходе

Сервоприводный двигатель отрабатывает колебания напряжения, с точностью 2-3%.

Стоит отметить, что сейчас появились роликовые механические СН, в которых вместо угольной щётки используется подвижный ролик — долговечность и надёжность таких стабилизаторов на порядок выше.

Топ-5 самых популярных

Модель	Параметры / Мощность	Информация
Ресанта АСН	Параметры:Рабочий диапазон — от 140 до 260 В. Точность — 8%. Универсальное размещение. Мощность: От 500 Вт до 20 кВт.	Каталог Обзор
IEK Home	Параметры:Рабочий диапазон — от 140 до 270 В. Точность — 8%. Напольное размещение. Мощность: От 500 Вт до 12 кВт.	Каталог Обзор
Эра СНПТ	Параметры:Рабочий диапазон — от 140 до 260 В. Точность — 8%. Напольное размещение. Мощность: От 500 Вт до 10 кВт.	Каталог Обзор
Энергия Voltron	Параметры:Рабочий диапазон — от 105 до 265 В. Точность — 5%. Универсальное размещение. Мощность: От 500 Вт до 30 кВт.	Каталог Обзор
Rucelf SRWII	Параметры:Рабочий диапазон — от 140 до 260 В. Точность — 3,5%. Настенное размещение. Мощность: От 6 до 12 кВт.	Каталог

Условия эксплуатации

Если вы планируете приобрести этот прибор, тогда вам следует помнить, что он нечувствителен к условиям. Многие модели инверторных стабилизаторов могут работать при температуре не ниже – 40 и не выше +40 градусов. Уровень влажности не должен превышать 95%. Во время его эксплуатации вам необходимо помнить, что на него не должны попадать смазочные материалы.

Производители не рекомендуют устанавливать многие модели на открытых участках. Также после установки вам следует убедиться в том, что воздух будет свободно поступать к устройству. Пространство от всех стенок стабилизатора должно составлять не менее 5 сантиметров.

Чтобы ваше устройство прослужило длительное время вам необходимо проводить его регулярный осмотр

Во время проверки вам следует обратить свое внимание на клеммы. Если они ослабнут, тогда их необходимо будет подкрутить

Также вам следует проводить регулярную очистку отверстий инверторного стабилизатора от пыли.

Советы по эксплуатации

Безусловно, такие дорогостоящие изделия требуют определённого ухода. Поэтому тем, кто недавно приобрёл инверторные стабилизаторы, рекомендуется запомнить несколько советов по использованию:

• Не стоит опасаться высокой и низкой температуры. Подобные устройства отлично себя чувствуют при низкой (от -40 °C) и высокой (до +40°C) температуре.
• Чем меньше влажность, тем лучше. Стабилизаторы могут работать даже при критическом уровне влажности (95 %), однако их эффективность при этом снижается.
• Не стоит устраивать «водные процедуры». Инверторные аппараты боятся воды и горюче-смазочных материалов. Поэтому, если на устройство всё же попала жидкость, его необходимо просушить. Аналогичная ситуация обстоит и с конденсатом.
• Электроопасность. Во время работы конденсатор накапливает в себе ток. Поэтому при ремонте устройства не следует прикасаться голыми руками к этому компоненту. Кроме того, стабилизатор необходимо устанавливать в помещении, где отсутствуют контакты со взрывоопасными веществами.
• Вентиляция. Важный момент — обеспечить устройство доступом к свежему воздуху. Поэтому рекомендуется устанавливать стабилизатор на расстоянии 5-10 см от других предметов.
• Своевременное техническое обслуживание. Инверторные изделия время от времени необходимо разбирать, чистить от пыли и проверять контакты внутренних компонентов.

Инверторные стабилизаторы имеют существенные отличия от электрических, симисторных или релейных собратьев. Главное различие между этими изделиями заключается в качестве работы и стоимости устройства. Тем не менее используя инверторные разновидности можно не беспокоиться о том, насколько эффективно работает стабилизатор.

Принцип работы инверторного устройства

1. Переменный ток преобразуется в постоянный.
2. Электричество проходит через всё устройство.
3. На выходе ток снова становится переменным.

Теперь стоит описать данный процесс более подробно.

1. Переменный ток попадает в устройство.
2. Входное электричество проходит через частотный фильтр.
3. Корректор и выпрямитель преобразует ток в постоянный.
4. Благодаря тому, что форма тока становится синусоидальной, получается высокий коэффициент мощности (обычно он равен 100%).
5. Происходит накопление тока в конденсаторах.
6. Электричество поступает к инвертору и кварцевому генератору, которые преобразуют ток в переменный и проводят его «сглаживание».
7. На выходе напряжение тока снижается до 220 В, а частота до 50 Гц.

ЭЛЕКТРОННЫЙ СТАБИЛИЗАТОР

Электронными принято называть такие приборы стабилизации, в электрической схеме которых, функции переключения отпаек регулировочной обмотки автотрансформатора выполняют не контакты электромагнитных реле, а электронные ключи, построенные на симисторах или тиристорах.

Ниже представлена структурная схема симисторного стабилизатора напряжения, в котором переключение секций обмоток осуществляется ключами на симисторах.

На схеме изображён электронный стабилизатор напряжения, имеющий семь ступеней регулирования, то есть, регулировочная обмотка имеет семь выводов, к каждому из которых подключен симисторный ключ. Симистор, или симметричный тиристор представляет собой электронный полупроводниковый прибор, обладающий управляемой проводимостью в двух направлениях.

Открытие ключа происходи при подаче отпирающего потенциала на управляющий электрод. Иногда вместо симисторных ключей применяются ключи на тиристорах.

Поскольку тиристор обладает односторонней проводимостью, для использования в цепях переменного тока в тиристорных стабилизаторах напряжения используется аналог симистора, составленный из двух тиристоров, включенных встречно – параллельно. Каждый тиристор такого ключа пропускает одну полуволну тока в течение периода.

Управление электронными ключами производится микроконтроллером, постоянно отслеживающим уровень параметров питания на входе и на выходе стабилизирующего устройства. Алгоритм управления исключает одновременное открытие более одного ключа.

Электронный стабилизатор работает аналогично релейному, различие в уровне управляющих импульсов. В релейных устройствах, импульс соответствует потенциалу срабатывания реле, в электронных – величине отпирающего потенциала симисторного или тиристорного ключа.

Точность стабилизации при этом зависит от количества витков в секции обмотки регулирования. Чем чаще выполнены отпайки, тем меньше погрешность стабилизации.

Другая важная характеристика – диапазон изменения входного напряжения – зависит от общего объёма обмотки регулирования. Чем он больше, тем более значительные отклонения сетевого напряжения стабилизатор может скомпенсировать. Но для обеспечения высокой точности регулирования, обмотка должна быть разделена на достаточно мелкие секции, что при большом её объёме заставляет применять большой количество отпаек отпаек, которое вызывает увеличение количества ключей, веса и громоздкости конструкции.

При разработке стабилизаторов приходится искать компромиссное решение, обеспечивающее важнейшие технические характеристики на достаточном уровне.

Стабилизаторы электронного типа превосходят релейные по скорости переключения. Отсутствие контактов механического типа, работа которых сопровождается искрением, позволяет использовать электронные приборы в условиях повышенной взрывоопасности, что неприемлемо для устройств релейного типа.

Описание преимуществ устройства

После того как были рассмотрены такие этапы, как принцип работы и устройство самого прибора, стоит больше внимания уделить его положительным и отрицательным сторонам. Что касается плюсов, то они следующие:

Стабилизатор инверторного типа может работать с широким спектром напряжения на входе, от 115 до 300 Вольт.
Постоянное поддержание стабильного напряжения

Здесь важно добавить, что данный пункт актуален и для повышенного напряжения на входе. Если входной показатель слишком велик, то лишняя часть будет накапливаться в конденсаторе, а на выход будет подаваться ровно столько, сколько необходимо, чтобы обеспечить поддержание 220 В.
Во время работы прибор не издает шума.
Размеры и вес данного оборудования значительно меньше, чем у других, так как в нем отсутствует автоматический трансформатор, который заменен на небольшие конденсаторы, транзисторы и микроконтроллер.
Прибор проводит фильтрацию всех помех и высокочастотных выбросов, которые могут поступать из общей сети.
Коэффициент полезного действия находится в пределах 90 % и выше.
Скорость регулирования тока достаточно высокая.

Особенности домашнего производства

Все элементы будут размещаться на печатной плате размером 115х90 мм. Для чего можно взять фольгированный стеклотекстолит. Схему расположения всех рабочих компонентов можно распечатать на лазерном принтере, а после перенести все, используя утюг. Сам пример ниже.

Теперь можно переходить к изготовлению трансформаторов. И здесь не все так просто. Всего нужно изготовить два элемента. Для первого нужно взять:

• магнитопровод с площадью сечения 187 мм2;
• провода ПЭВ-2 в количестве трех штук.

Причем один из проводов должен быть толщиной 0,064 мм, а другой – 0,185 мм. Для начала создается первичная обмотка с количеством витков – 8669. У последующих обмоток витков поменьше – 522.

Электрическая схема стабилизатора напряжения 220В предусматривает наличие двух трансформаторов. Поэтому после сборки первого элемента стоит переходить к изготовлению второго. А для этого уже нужен тороидальный магнитопровод. Обмотка здесь также делается из провода ПЭВ-2, разве что число витков будет равным 455. Кроме того, от второго трансформатора должны исходит семь отводов. Для первых трех нужен провод диаметром 3 мм, а остальные 4 будут из шин сечением 18 мм². Благодаря этому трансформатора не будет нагреваться во время использования стабилизатора.

Задачу можно существенно упростить, если взять два уже готовых элемента ТПК-2-2 12В и соединить их последовательно. Все прочие необходимые детали нужно приобрести в магазине.

Штиль IS2500

Тип — инверторный
Мощность — 2 кВт
Входное напряжение — 90-310 В
Время реакции — отсутствует
Количество ступеней регулировки — непрерывная регулировка
Подключение через клеммную колодку, выход — 2 евророзетки
Есть байпас

Штиль ИнСтаб IS2500 — единственный в данном обзоре стабилизатор с двойным преобразованием напряжения.

Наша отечественная разработка, полное соответствие международным стандартам, отличное качество монтажа — качественная пайка, отсутствие следов флюса, всюду кембрики и термоусадки:

И все это запрятано в надежный металлический корпус:

Инверторные стабилизаторы на сегодняшний день являются САМЫМ ЭФФЕКТИВНЫМ РЕШЕНИЕМ по защите аппаратуры от пониженного и повышенного напряжения, от искажения формы питающего напряжения и его частоты, от импульсных и высокочастотных помех. И в стабилизаторах Штиль серии ИнСтаб в полной мере реализован весь перечисленный функционал.

Если снять крышку, первое, что бросается в глаза — отсутствие массивного тороидального транса (неотъемлемый элемент стабилизаторов других типов). Это значительно уменьшает массу устройства и полностью избавляет от привычного трансформаторного гудения. Вообще, Штиль IS2500 работает почти бесшумно, если не считать звук вентиляторов. Если говорить по чесноку, то они, конечно же, шумят, но на таких высоких частотах, которые не способно уловить не только человеческое, но и даже кошачье ухо.

Второе, на что сразу обращаешь внимание, — это элементы входного и выходного фильтра для защиты от помех. Видите эти массивные дроссели на ферритовых кольцах и желтые прямоугольные конденсаторы типа Х2?. Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой

Как говорится, комментарии излишни

Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой. Как говорится, комментарии излишни.

Схемотехника стабилизаторов двойного преобразования такова, что выходное напряжение практически не зависит от входного. И действительно, если провести эксперимент при помощи ЛАТРа, то Штиль ИнСтаб IS2500 показывает абсолютную стабильность выходного напряжения в фантастическом диапазоне от 90 до 310 вольт.

В качестве доказательства могу привести сравнительные осциллограммы выходного напряжения стабилизатора Штиль ИнСтаб IS25000 и обычного релейного и электромеханического стабилизаторов.

Осциллограммы наглядно показывают реакцию стабилизаторов различных типов на резкий скачек входного напряжения (на 60 вольт вниз):

Как видите, стабилизатор Штиль IS2500 обладает нулевым временем реакции на изменение входного напряжения. На выходе всегда 220 вольт независимо от того, что поступает на вход. Если добавить сюда низкие требования к форме и частоте питающего напряжения, невероятно широкий рабочий диапазон, то это просто сказочный прибор. Такой стабилизатор идеально подойдет для работы от простенького дизель-генератора, у которого плавает не только амплитуда выдаваемого напряжения, но и частота.

При выходе напряжения за пределы рабочего диапазона (ниже 90 вольт или выше 310), стабилизатор тут же отключает нагрузку и на передней панели загорается красный светодиод и появляется соответствующая индикация. Как только напряжение возвращается в рабочий диапазон, все автоматически включится в работу.

Интересно то, что при возникновении даже 150%-ой перегрузки, стабилизаторы Штиль ИнСтаб не отрубаются мгновенно, а выжидают целых 5 секунд прежде чем уйти в защиту. Для нас это означает, что через такие стабилизаторы можно подключать бытовые приборы с большими пусковым мощностями (такие как холодильники, кондиционеры и мясорубки). Нужно только правильно выбрать мощность стабилизатора.

Кстати, график зависимости мощности стабилизатора двойного преобразования от входного напряжения приведен ниже:

ВЫВОД: инверторный стабилизатор напряжения Штиль ИнСтаб IS2500 обладает беспрецедентными характеристиками и оставляет далеко позади стабилизаторы любых других типов (релейные, электронные, сервоприводные), поэтому может быть использован для защиты особо важной и дорогостоящей бытовой техники. Единственным недостатком можно считать высокую стоимость, которая, несомненно, будет снижаться по мере развития технологии, удешевления элементной базы и появления здоровой конкуренции. В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина

Все продумано

В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина. Все продумано.
