Инженерные коммуникации в деревянном доме: окна, отопление, утепление, электричество

Планирование инженерных коммуникаций

Строительная практика показывает, что инженерные системы — это один из самых дорогостоящих компонентов в загородном доме. В зависимости от стоимости выбранного оборудования, способа его монтажа, а также вариантов прокладки коммуникаций, цена «инженерки» может составлять 25-40% от общей сметы на строительство дома. Поэтому любая ошибка, допущенная ещё на стадии выбора или прокладки инженерных систем, приведёт в будущем к необходимости переделок и дорогостоящему ремонту.

Соблюдение данного принципа позволит избежать ошибок. Например, если в качестве фундамента выбрана монолитная плита, или в дальнейшем на базе ленточного фундамента планируется сделать полы по грунту, то место ввода коммуникаций в дом (вода, канализация) обязательно проектируется заранее. Иначе, после возведения коробки дома придётся ломать голову, где и как ввести инженерные сети, вплоть до переделки/сверления фундамента или выдалбливания технических отверстий в стяжке перфоратором.

В случае отсутствия достаточных денежных средств, можно смонтировать инженерные системы постепенно, растянув этот процесс на длительное время. Но закладные под водопроводные и канализационные трубы, электрику (если планируется подземный ввод) каналы, отверстия в фундаменте, перекрытиях и стенах предусматриваются заранее. Это позволит избежать значительных финансовых и трудовых затрат при дальнейшей работе по монтажу «инженерки».

Итак, мы определились, что проект — это база строительства инженерных коммуникаций. Возникает закономерный вопрос: как правильно всё распланировать? Для ответа следует разбить свои действия на ряд последовательных шагов, двигаясь от общего к частному. Чтобы ничего не забыть, берём лист бумаги и записываем, что нам потребуется сделать, а именно:

Определить, где на участке будет стоять дом, располагаться хозяйственные постройки, гараж, а также колодец/скважина и септик, чтобы определить длину подводящих магистралей относительно существующих или планируемых инженерных коммуникаций в здании.
Промерить расстояние от столба, от которого подводится электричество к дому. Если расстояние превышает 25 м, то потребуется установка еще одного промежуточного столба, или, как вариант, можно осуществить подземный ввод электрокабеля в дом.

В зависимости от площади дома, тепловых потерь, способа отопления, точек водоразбора, количества жильцов и их предпочтений, прикидываем объём водо- и энергопотребления.
Рассчитываем предполагаемую нагрузку от всех электропотребителей, т.к. от этих данных зависит выбор электропроводов и защитных устройств.
Определяемся с местом в доме, где должен осуществиться монтаж оборудования.
Рассчитываем, как прокладывать магистрали (открытым или закрытым способом в штробах), как они будут заводиться в помещения. Как осуществить проходку сквозь стены и перекрытия.
В случае, если монтаж производится своими силами, выбираем материалы и оборудование для монтажа инженерных систем. Или, определившись со своими предпочтениями, заказываем проект в специализированной организации.

Это лишь общие, базовые данные, на основании которых можно сделать предпроектный эскиз инженерных сетей. Любая мелочь имеет значение. Если что-то упустить из вида, то впоследствии, например, задумав сделать ландшафтный дизайн или возвести хозяйственную постройку, выяснится, что в этом месте зарыт электрический кабель, водопровод или установлен септик с полем фильтрации.

Исходя из этого, приступая к планированию и дальнейшему проектированию инженерных сетей, сразу думаем, что и где планируется сделать. Т.е. «инженерка» — это компромисс между функциональностью, надёжностью работы, эстетичностью проложенных коммуникаций и разумной достаточностью без чрезмерного усложнения системы.

Особенности проектирования коммуникаций в деревянном доме

Не секрет, что деревянные дома отличаются от строений из камня меньшей устойчивостью к влаге, а также могут давать ощутимую усадку через некоторое время. В связи с этим обустройство инженерных сетей в постройках из натурального дерева имеет свои отличия. Проектировать коммуникации в деревянном доме должны опытные специалисты, которые хорошо знают особенности технологии монтажа. Грамотный подход к решению этой задачи обеспечит размещение электропроводки, канализации, систем водообеспечения, отопления таким образом, чтобы совместить их надежность с безопасностью, а главное обеспечить эстетичный вид внутренних помещений.

Отопление

Отопление в деревянном доме можно сделать любым. Котельное оборудование (газовое или электрическое) рекомендуется устанавливать в отдельной подсобной комнате. Если было организовано качественное утепление, достаточно разместить по одному небольшому радиатору в каждом помещении.

Обвязку рекомендуется организовать таким образом, чтобы все батареи соединялись одной трубой, по которой будет циркулировать теплоноситель. На стене в центральной комнате можно установить терморегулятор, который будет контролировать постоянную температуру, и управлять котлом.

Можно заказать проектирование системы отопления, стоимость которого составит около 50-60 рублей за квадратный метр.

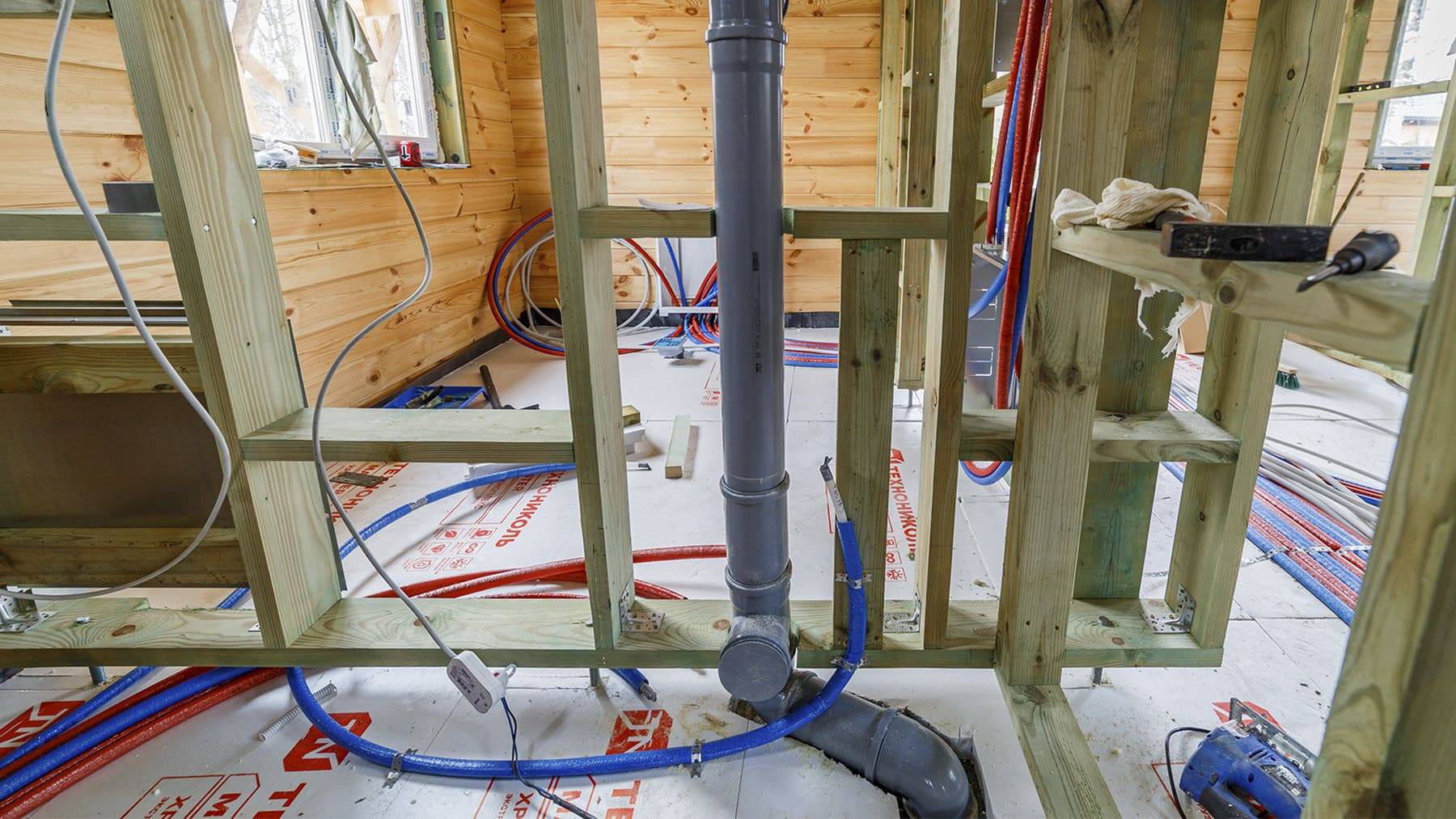

Как провести воду и сделать канализацию в доме из бруса

Водопровод состоит из двух частей: наружная подводка к дому и внутренняя разводка. Для каждого трубопровода применяются трубы следующего типа:

Подвод водопровода с улицы в деревянное здание оптимально сделать трубами ПВХ.
Открытые участки коммуникаций внутри помещения делают из полипропиленовой трубы. Для нее характерен привлекательный внешний вид, стойкость к расширению.
Труба из сшитого полиэтилена подойдет для участков водопровода, требующих повышенной надежности. Коммуникацию прокладывают внутри неотапливаемых помещений деревянного дома, где существует риск замерзания воды зимой.

Диаметр трубопроводов рассчитывают по предполагаемому объему потребления воды.

Заказчики имеют возможность заказать у строительной компании строительство деревянных домов с обустройством автономной канализации. Состоит инженерная сеть из трех частей:

внутренняя разводка;
уличный трубопровод для отведения стоков;
приемник отходов: септик, станция биологической очистки или выгребная яма.

Когда рядом с участком проходит централизованная канализация, при подключении к инженерной сети отпадает необходимость монтажа приемника отходов.

Угольное отопительное оборудование

Угольные печи

Обычная печь может обогреть только одну-две комнаты, даже если использовать не дрова, а уголь для отопления дома. Правда, ее можно усовершенствовать, вмуровав внутрь кирпичной кладки теплообменник для водяного отопления. Печь по-своему хороша, но порой бывает опасной из-за того, что провоцирует отравления угарным газом.

Важно. Задвижку печного дымохода можно закрывать только после того, как уголь полностью сгорит, и в топке исчезнут язычки пламени

Для отопления углем коттеджа гораздо более эффективен, надежен и безопасен такой отопительный агрегат, как котёл.

Угольные твердотопливные котлы отопления

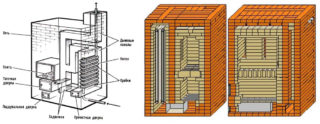

Схема демонстрирует устройство усовершенствованного угольного котла

По конструкции котёл отопления на угле несложен, но весьма эффективен. Его чугунный теплообменник и мощная колосниковая решетка устойчивы к прогоранию и коррозии. Даже самые простые из этих устройств исправно обогревают дома на протяжении многих десятков лет. Но все же котлы старого образца уступают по производительности и теплоотдаче своим нынешним конкурентам.

Принцип работы отопительного котла выглядит так:

как только в топке зажигают огонь, в дымоходе создается тяга и воздух затягивается в топливную камеру;
уголь накаляется и частично сгорает;
газообразные продукты горения угля смешиваются с подаваемым внутрь вторичным воздухом и окончательно сгорают;
образовавшиеся газы отдают свою температуру теплоносителю, а затем выводятся через дымоход.

Современные котлы отопления на угле стабильно отапливают жилые помещения и хозяйственные пристройки. Они расходуют топлива в 2 раза меньше по сравнению с устаревшими моделями. Передовые технологии усовершенствовали не только конструкцию и дизайн отопительных агрегатов, но и сам принцип сжигания топлива. В результате теперь домовладельцу не приходится по нескольку раз в сутки загружать в котел очередную порцию угля и удалять скопившийся шлак.

Увеличенная камера горения рассчитана на единовременную загрузку большого количества угля, который постепенно сгорает в течение 6–12 часов. Принудительный наддув воздуха способствует максимально полному сгоранию топлива. Благодаря этому заметно уменьшается расход угля на отопление дома.

Большой бункер автоматизированного отопительного котла обеспечивает длительное горение угля

Автоматизированная подача топлива из бункера в котел «освобождает руки» пользователю. Он становится свободным от обязанности постоянно следить за работающим отопительным прибором. Вместимости бункера хватает для безостановочного горения угля в течение недели.

Отзывы об отоплении углём демонстрируют, насколько довольны пользователи практичностью автоматизированных угольных котлов. Это очень удобно — в начале отопительного сезона запустить котел в действие, и всю зиму только добавлять уголь в бункер по мере его опорожнения. Удалять золу и шлак тоже не приходится слишком часто, всего пару раз в месяц.

Разжечь в котле уголь для отопления, особенно антрацит, для непривычного человека бывает непросто. Вначале котел растапливают дровами или специальной смесью, а затем понемногу добавляют мелкий уголь. Когда горение станет стабильным, можно засыпать антрацит большими порциями. Сколько именно и как часто — будет зависеть от модели котла и точнее определится в практике его использования.

Нельзя применять бензин для розжига угля в отопительном котле!

А что делать, если в доме отключится электричество? В таком случае приостановится автоматическая подача угля в топливную камеру котла. Одновременно с этим перестанет действовать циркуляционный насос, и вода будет застаиваться в теплообменнике. Но закипания котла не случится, потому что горение угля перейдет в слабый режим. Затем, когда электроснабжение восстановится, уголь вновь разгорится.

Обслуживание твердотопливного котла

Меры по обслуживанию котла сводятся к необходимости чистить теплообменник и дымоотводящие каналы. На их поверхностях оседает сажа, и это явление снижает эффективность работы отопительного агрегата на 15%. Периодичность чистки котла отопления на угле может варьироваться: старые чугунные модели приходится чистить 2–3 раз за сезон, а современные 1 раз в 2 года.

Прямой электрообогрев

Масляные радиаторы

Корпуса этих приборов состоят из нескольких секций с минеральным маслом — теплоносителем, которое нагревается от мощных ТЭНов до 200 градусов, поддерживая температуру радиатора не выше 100 градусов.

Масляные радиаторы способны обогреть любое жилое помещение, при работе не «выжигают» кислород, но их используют только в крайних случаях из-за высокого потребления электрических мощностей.

Конвекторы

У этих приборов нагретый электрическим током ТЭН напрямую греет воздух без промежуточного теплоносителя. Поэтому у них выше теплоотдача, экономичность, но одновременно выжигается часть кислорода из воздуха, контактирующего с раскаленным металлом нагревателя.

При радиаторном и конвекторном способе холодный воздух снизу помещения после нагрева устремляется вверх и собирается у потолка, а оттуда распределяется по всему объему комнаты.

Поэтому при достижении вверху помещения температуры +22°С, около пола воздух прогрется до +17°С, что вполне допустимо, но не совсем комфортно.

В конвекторах применяются термодатчики с автоматическими системами регулирования температуры, которые позволяют значительно экономить затраты электроэнергии.

Внимание! Расположенный ниже окна конвектор защищает комнату от проникновения холодного воздуха через щели с улицы, предотвращая сквозняки

Отопление

Чем утеплить деревянные окна на зиму в квартире

Утеплить конструкции из дерева на зиму возможно с помощью трубчатого материала. Уплотнитель отлично герметизирует окна в квартире, не препятствует распахиванию створок. Он характеризуется долговечностью и сохранением качественных характеристик долгое время.

Прокладки могут изготавливаться из:

Поливинилхлорида. Утеплитель можно нанести в 2 слоя для максимальной эффективности. ПВХ прокладки надёжны, лучше всего применять их на ровных отверстиях.
Полиуретана. Тоже можно наклеивать уплотнители в 2 слоя, они используются для конструкций с отверстиями одинаковой ширины.

Оба вида могут иметь в основании липкий слой для удобства применения. В других случаях наклеить материал на раму можно с помощью герметика на основе силикона.

Материалы и инструменты

Предлагают для внутренней отделки четыре вида утеплителя с отличными техническими свойствами:

Минеральная вата. Главное свойство — малая усадка материала. Хорошо пропускает воздух. Имеет высокую паропроницаемость. Материал не горюч, химически и экологически чистый. При работе требуется защитные очки и респиратор.
Целлюлозный материал, экологическая вата. Высокая экологическая безопасность подтверждена санитарными правилами.
Плита Пеноплекс почти не впитывает воду. При монтаже надо особенно продумать систему вентиляции, чтобы конденсат не попадал внутрь стены. Отрицательные свойства — стены не дышат. Материал горюч или плавится от высоких температур.
Пенополиуретан дает 100 % гарантию бесшовной теплоизоляции. Не воспламеняется, теплопроводность различных марок: 0,02 — 0,03. Хорошо накладывается на поверхность. Отрицательный параметр — дороговизна.

Дополнительные строительные принадлежности:

Деревянная рейка.
Фольгированный вспененный полиэтилен.
Гипсокартон для стен.
Строительный клей.
Зубчатый шпатель.
Листы фанеры или пластика для финишной облицовки.
Акриловая краска или обои.

Особенности использования пластиковых труб в отоплении

Для того чтобы сделать пластиковое отопление своими руками предварительно следует выяснить все нюансы использования этого типа труб. Они изготавливаются из полимерных материалов различного типа, что в итоге и определяет их функциональные особенности.

Пластиковые трубы для отопления

Качественная разводка пластикового отопления обладает целым рядом преимущество. К ним относятся простота монтажа, доступная стоимость материалов и возможность изготовления сложных систем. Однако нужно учитывать технические характеристики полимерных изделий. Некоторые из моделей труб не приспособлены для эксплуатации в системах теплоснабжения. Поэтому перед тем как делать пластиковое отопление в частном доме, следует правильно выбрать трубы.

После профессиональной установки водяное отопление из пластиковых труб должно иметь следующие свойства:

Минимальные тепловые потери. Полимеры обладают наименьшим значением теплопередачи. Это минимизирует отдачу тепловой энергии от теплоносителя во время его транспортировки к радиаторам и батареям;
Критические значения давления в системе. Этот показатель является определяющим при выборе труб. Многие модели рассчитаны на максимальное давление до 20 атм. Однако монтаж пластикового отопления осуществляются с помощью пайки или механических фитингов. Чаще всего поломки происходят в этих местах;
Максимальная температура воды. Перед тем как выбрать пластиковые трубы для отопления проводится предварительный расчет температурного режима работы системы. Практически все модели полимерных труб рассчитаны на максимальное температурное воздействие до +90°С;
Температурное расширение. Это является одним из свойств полимеров. Во время эксплуатации трубы и пластиковые радиаторы отопления могут увеличить свои габаритные размеры на 3-5%. Поэтому для предотвращения повышенного поверхностного натяжения устанавливают специальные компенсационные узлы.

Для теплоснабжения применятся армированные пластиковые трубы для отопления. В их конструкции предусмотрена прослойка из другого материала (алюминиевая фольга, стекловолокно), которые обеспечивают надлежащую жесткость.

Финишная отделка полов и потолков

Чем отделать потолок в деревянном доме?

Для финишной отделки потолков лучше всего подойдет вагонка штиль или имитация бруса.

Во влажных зонах, отличным решением будет материалы из лиственницы. Самым недорогим и быстрым решением будет установка натяжного матового белого потолка из ПВХ.

Не советуем делать потолки из гипсокартона, появятся трещины в местах стыковки листов.

Чем отделать пол в деревянном доме?

Способ отделки полов зависит от ваших финансовых возможностей и предпочтений.

Самое бюджетное решение, настил недорогого ламината, при этом главное правильно подобрать подложку для ламината, на деревянные полы можно использовать только пробковую подложку, на бетонные черновые полы можно использовать подложку подешевле.

Отличное, но затратное решение, настил качественной деревянной паркетной или массивной доски при этом лучше с использованием клея.

На первый взгляд, бюджетным решением может стать настил хвойной шпунтованной доски с последующей покраской и лакировкой. При этом надо знать следующее, так как доска рассохнется, то при ее укладке лучше ее не крепить жестко, что бы потом можно было сдвинуть и минимизировать щели. Более того, что бы полы получились качественные, необходимо будет их циклевать, заделывать щели и несколько раз красить. В итоге получается, совсем не бюджетное и сомнительное решение.

Пол из уложенной и закрепленной сразу шпунтованной доски, мы предлагаем использовать, как временный или как дизайнерская задумка с последующей покраской укрывными красками и искусственным старением.

Мы считаем оптимальным решением для пола в деревянном доме будет настил недорогой паркетной доски или качественного дорогого ламината.

Полы в прихожей, ванной, туалете лучше отделать плиткой.

Расчет объема накопительного бака и мощности ТЭНа

Области применения теплового аккумулятора

На первом этапе необходим расчет мощности бойлера для отопления дома. Существует несколько способов решения этой задачи. Самый оптимальный из них – ознакомиться с рекомендациями от производителя конкретной модели бака.

Необходимо учитывать, что схема отопления от бойлера напрямую зависит от мощности всей системы. Поэтому за первоначальный параметр принимается эта величина. Предположим, что она составляет 1 кВ/ч. После установки бойлера в системе отопления частного дома он должен поддерживать оптимальный уровень нагрева воды еще 5 часов. При этом тепловой режим системы составляет 75/50 (низкотемпературный). В таком случае оптимальный объем бойлера на отопление и ГВС вычисляется по следующей формуле:

V=5/(75-50)=0.5 м³ или 500 л

Получившийся объем можно уменьшить, если приобрести модель бойлера для отопления дачи с ТЭНом. Тогда при расчете нужно учитывать удельную мощность этого прибора. В среднем для обеспечения полноценной работы отопления при выключенном котле и средней норме расхода ГВС (10 л/час) необходимо приобрести модель объемом около 400-450 л.

Для полного расчета мощности бойлера для отопления дома необходимо учитывать все факторы – тепловые потери в здании, месторасположение емкости в системе и т.д.

Утепление теплосберегающей пленкой

Метод является инновационным и заключается в наклеивании на стеклопакеты специальной двусторонней пленки. Она пропускает в комнату свет, но не отдает излучение. Одна сторона пленки прозрачная, она должна располагаться изнутри комнаты. Блестящая сторона должна прилегать к стеклу.

Вырезать листы необходимо с запасом для удобства закрепления их на оконной конструкции. Правильное наклеиваивание пленки сохраняет дизайн окна аккуратным и эстетичным. Чтобы под пленка плотно и ровно прилегала к стеклу, нужно выполнить обработку горячим воздухом феном.

Особенности конструкции

Принцип действия печи в этой системе аналогичен работе котла. Однако, в отличие от него, печь нагревает не только регистр с водой, но и собственные стенки, которые достаточно долго сохраняют температуру и греют жилое пространство. Правда, нагрев котла происходит только в процессе топки, но он достаточно долго остается горячим.

Устройство и назначение регистра имеют свои особенности. Форма этой детали может быть разнообразной, главное, чтобы она позволяла жидкости циркулировать по всей отопительной системе, а также долго сохраняла тепло. Для изготовления регистра используется листовой металл толщиной около 5 мм или водяные трубы. Конструкции из листовой стали достаточно легко поддаются очистке от накипи, но имеют маленькую площадь нагревания. А вот змеевики, изготовленные из труб, лучше прогреваются и не препятствуют свободному обращению жидкости, но очистить их от продуктов сгорания очень проблематично. Очень часто их изготавливают по индивидуальному заказу, под определенные размеры печи.

Монтаж и эксплуатация бойлера отопления

Бойлер в системе отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему

Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу. Оптимальным вариантом будет установка в непосредственной близости от котла

В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
Большой объем емкости, если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

Установка накопительного бака отопления

Установленный бойлер

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
Выполнить подключение к отоплению

Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Условия правильной эксплуатации бойлера

Накипь на ТЭНе бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

Один раз в месяц проверять целостность теплоизоляции конструкции;
Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.
