Теплый пол в бане со сливом
Все варианты «протекающего» пола, особенно с укладкой на грунт, достаточно холодные. Для бани, используемой круглый год, более рационально устройство бетонной стяжки с отводящей трубой (трубами). Пол также выполняется со щелями, но под ним устраивают бетонную заливку с уклоном к месту для сбора воды.
Важно: доски в таком настиле должны легко сниматься, поскольку это необходимо для просушки, и быть качественно обработанными. Расстояние от нижней плоскости настила до самой высокой точки бетонной стяжки составляет 90…120 мм (можно больше), лаги обязательно пропитываются антисептиком и, по возможности, водоотталкивающим составом.. Уклон дна бетонной чаши обеспечивается примерно в 5…7 градусов, причем возле стенок стяжка практически горизонтальная – это площадка для опирания лаг
При большой площади желательно устраивать не одну, а две-три точки сбора воды или увеличивать уклон дна
Уклон дна бетонной чаши обеспечивается примерно в 5…7 градусов, причем возле стенок стяжка практически горизонтальная – это площадка для опирания лаг. При большой площади желательно устраивать не одну, а две-три точки сбора воды или увеличивать уклон дна.
Такой слив в бане своими руками сделать несложно. Порядок работы:

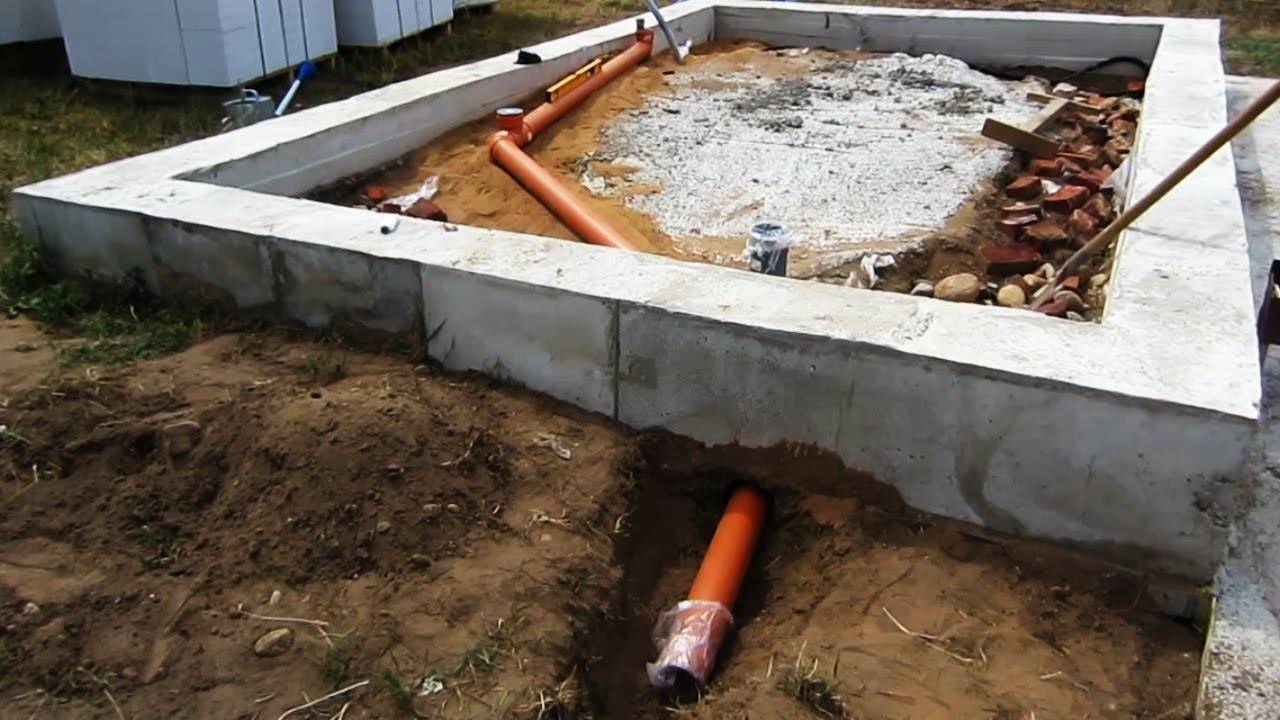

- на стадии устройства фундамента к месту будущего сбора воды подводится труба (подробнее о правилах подвода ниже). Верхняя ее часть должна располагаться так, чтобы от планируемого уровня чистого пола бани до уровня верха трубы было расстояние, равное сумме толщины настила пола (доска плюс лаги) и запаса на величину уклона. При выбранном угле уклона 5 градусов и размерах помещения 3х3 м запас составит (при условии устройства водосборника примерно посредине) 13…15 см. Пример – для шпунтованной доски 36 мм и лаг с сечением 50х180 мм в помещении с размерами 3х3 м глубина чаши по отношению к уровню чистового пола составит 36+180+15=231 мм;
- после определения необходимой глубины чаши выкапывается в границах ленточного или свайного фундамента котлован, глубина которого больше глубины чаши на толщину гравийно-песчаной подушки (10…20 см), бетонирования (30…50 мм) и гидроизоляции (битум + рубероид в два слоя, около 10 мм). То есть уровень котлована ниже уровня чистового пола на 231+200+50+10=490 мм, в расчете приняты максимальные значения;
- устраивается трамбованная подушка из гравия и песка на указанную высоту, бетонирование. После полного отверждения бетона устраивается гидроизоляция. Подробнее о правилах ее выполнения в статье;

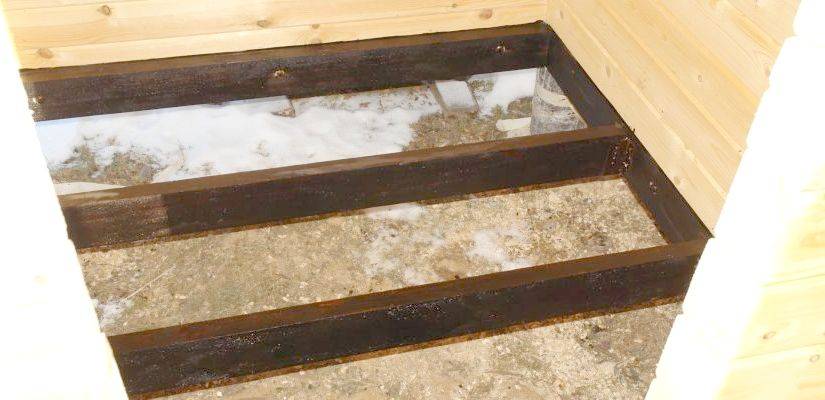

- поверх гидроизоляционного слоя укладываются лаги (можно дополнительно сделать под них столбчатые опоры из кирпича или бетона и учесть их высоту в расчетах глубины котлована). Обязательна пропитка лаг антисептиком!
- на лаги, не прибивая, с зазорами в 5…10 мм, укладывают настил чистового пола.
Вот так выглядит схема устройства слива воды в бане с деревянными полами при использовании и трапа, смонтированной в нижней точке бетонной чаши под ними.
Общие принципы устройства канализации
Основная задача канализации – отвод стоков и сброс их: либо в централизованную системы водоотвода, либо в дренажную яму или канализационный септик. Что касается бани, то довольно часто в ее канализационную систему сбрасывают отходы из уборной, это нужно учитывать, когда прорабатывается устройство канализации в бане.
Существует несколько систем водоотвода:
с использованием дренажного колодца;
Схематическое изображение дренажного колодца
с использованием септика;
Одно- и двухкамерные септики
со сбросом канализационных стоков в систему централизованного водоотвода.
При выборе подходящего варианта, нужно учитывать объем стоков и грунт на дачном участке. Так, если грунт хорошо пропускает воду, то можно обойтись простейшей дренажной канализацией. В противном случае, возможно, оптимальным решением будет использование приямка для промежуточного сбора воды, затем стоки сбрасываются по наклонному трубопроводу.
Схема канализации в бане
На даче чаще всего используются только первые две канализационные системы, вряд ли за городом есть централизованный водоотвод. Вариант с септиком можно назвать универсальным решением.
Возможные канализационные схемы
В зависимости от числа жильцов, пусть и временных, количества сантехнических устройств, общего количества стоков, объектов, подключенных к системе канализации, схемы могут быт абсолютно разными.
- внутренняя разводка;
- простой или разветвленный трубопровод;
- тип ямы или септика.
Рассмотрим несколько наиболее востребованных схем.
Современная дача мало напоминает подсобку или сарай. Владельцы даже скромных загородных участков стараются возводить добротное, надежное, вместительное жилье, поэтому двухэтажное здание давно уже перестало быть редкостью. Оптимальный вариант разводки для двух этажей показан на схеме:
Туалет и ванная расположены на втором этаже (порой это просто модернизированное чердачное помещение), а кухня – внизу. Трубы от сантехники ведут к стояку, размещенному у ближайшей к септику стены
В небольших одноэтажных домиках обычно устанавливают комплект унитаз + раковина. Душ, если и присутствует, находится на улице, невдалеке от садово-огородной зоны.

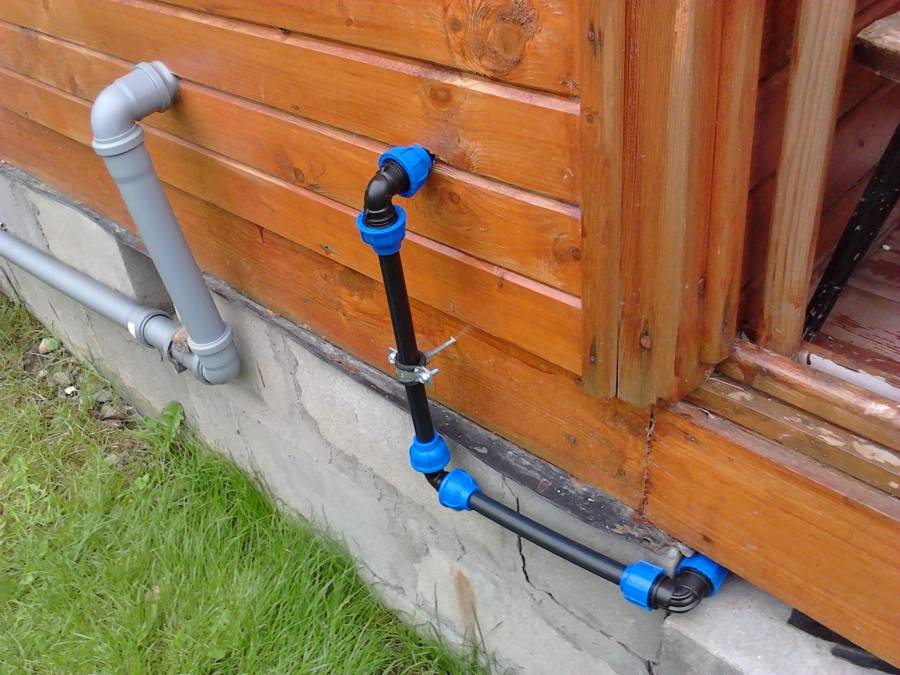

Стоки из туалета поступают во внутреннюю трубу, затем выходят наружу и самотеком перемещаются в септик.

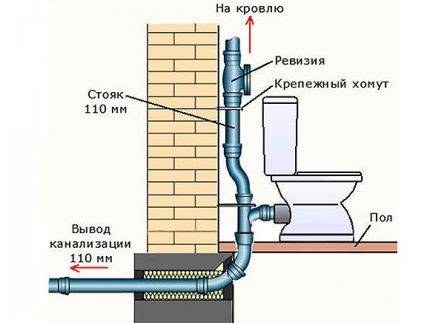

Схема устройства стояка и гильзы для оформления перехода трубы наружу. Сечение магистрали, как и стояка, должно быт не менее 100 мм, а фрагмент трубы в стене необходимо обернуть листом металла и теплоизоляцией
Выгреб чаще всего размещают недалеко от здания, на расстоянии 5-10 м. Меньше 5 м не рекомендуется по санитарным нормам, более 10- могут возникнуть сложности при укладке трубопровода. Как известно, для обеспечения движения стоков самотеком необходим уклон канализационных труб – примерно 2 см на 1 м магистрали.
Выходит, чем дальше расположение ямы, тем глубже придется рыть. Слишком глубоко зарытая емкость неудобна для обслуживания.

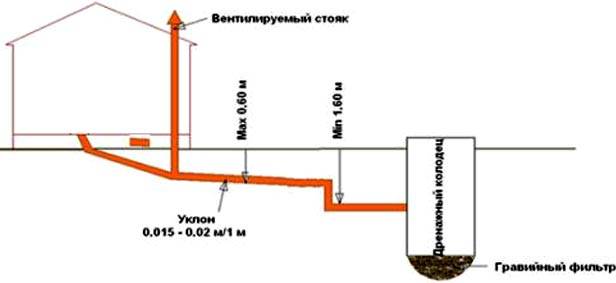

Схема расположения сливной ямы. Это наиболее популярный среди дачников вариант, который выбирают из-за дешевизны, простоты конструкции и способа монтажа
Все чаще вместо выгребной ямы сооружают двухкамерный септик или выгреб с переливом в фильтрующий колодец. Ассенизаторов вызывать также придется, но гораздо реже.

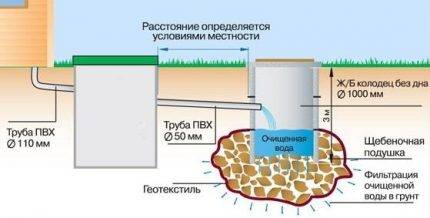

Схема устройства двухкамерного септика, сделанного своими руками. Фильтрующий колодец принимает частично осветленные стоки и продолжает очищать их, переправляя сквозь песчано-гравийный фильтр в грунт
Распространенные схемы дачной канализации могут быть дополнены разветвленной внутренней или внешней разводкой, подключением большего количества точек сброса отходов, более эффективным септиком, полем фильтрации.
Типы канализационных систем для бани
Традиционная русская баня не имела организованного
сбора стоков. Вода проходила сквозь щели деревянного пола и впитывалась в
грунт. Однако, слив в
бане, если нет канализации, загрязняет почву, создает слой ила,
способствует появлению дурных запахов. Современные общественные и частные бани строятся с учетом
использования системы сбора и отведения стоков. Используются разные типы
конструкции, которые отличаются сложностью и спецификой работы.
Перемещение стоков может быть организовано на разных принципах:
- самотечный. Выполняется прокладка линии из труб или открытых лотков, по которым вода стекает без посторонней помощи. Для этого необходимо организовать уклон трубопроводов;
- напорный. Перемещение стоков происходит под действием насоса.
Второй вариант обходится дороже,
но позволяет строить
канализацию без уклона и учета высоты начала и конца системы
трубопроводов. Если
баня достаточно велика и рассчитана на большое количество людей, устройство напорной сети
позволяет получить больший эффект.
Отвод и очистка
Если баня планируется из расчета большого количества посетителей, то дренажный тип канализационной системы не подойдет для нее. В идеале стоки лучше отводить в центральную канализацию, когда такой возможности нет, придется позаботиться об установке системы очистки стоков.
В качестве очистного сооружения можно использовать септик, правила и способ его установки практически идентичны дренажному колодцу. Напомним вкратце санитарные нормы:
- дренажные, накопительные и очистные сооружения нельзя устанавливать на расстоянии ближе 30м к местам, где осуществляется забор питьевой воды;
- автономное очистное сооружение должно находиться не ближе 5м от границы участка и 3м от дома;
- расстояние до открытого водоема или речки не должно быть менее 50м.
Сооружение дренажного колодца для отвода воды
Если баня рассчитана на два-три человека, и пользуются ею нечасто, то можно не тратиться на дорогую систему и не делать чего-то сверхсложного – достаточно будет обустроить примитивный вывод воды из бани и ее уход в землю. Для этого недалеко от бани делается дренажный колодец – той глубины, которая необходима при определенной степени промерзания земли: например, если это значение равно 70 см, то яма должна получится не менее 1,5 метра. Итак, порядок работ:
- Шаг 1. На дно кладется 10 см глины, и ею же обкладывается баня вокруг фундамента и траншея для стока воды.
- Шаг 2. Вдоль траншеи глину нужно хорошо разровнять и придать вид желоба с небольшим уклоном в сторону стока.
- Шаг 3. Далее поверх глиняной подушки сыпется керамзит, щебень или смесь гравия с песком – слоем около полуметра. Это и есть дренаж.
- Шаг 4. На все это насыпается земля и плотно утрамбовывается.
- Шаг 5. Сточная труба утепляется – чтобы не замерзнуть зимой.
Такая канализация в бане своими руками – неплохая, важно только помнить, что периодически гравий и песок будут засоряться и их нужно будет чистить
К слову, если грунт – песчаный, такой колодец можно заменить так называемой горизонтальной дренажной подушкой. Это траншея глубиной в метр, той же длины и шириной в 30 см. На ее дно кладется щебень в 20 см слой, а сверху – засыпается землей. Вот на эту подушку и будут выводиться сливные воды. Но если близко грунтовые воды, то надо учесть некоторые моменты. Подробнее тут:
Вот еще достаточно простой метод сооружения дренажного колодца для бани: в двух метрах от парной в землю закапываются шесть старых покрышек от автомобиля – друг на друга. И в середину самой верхней сбоку как раз входит сливная труба.
Диаметр колодца получается, что надо, а покрышки не дадут яме обвалиться. Сверху все это закрывается металлическим листом и засыпается землей. Видео-пример:
Если же вам нужно что-то посерьезнее, то можно уже задуматься о септике или станции глубокой очистки:
Особенности подключения к центральной канализации
Строительство собственной наружной части отвода влаги не потребуется, если недалеко проложена магистраль централизованной канализации. Для подключения придется потратить определенное время и финансы на следующие мероприятия:
- заключение договора с геодезической компанией на разработку схемы подключения;
- получение технических условий от организации, в чем ведении находится канализационная магистраль;
- согласование документации с архитекторами;
- получение разрешений в автоинспекции (при прокладке трубы под дорогой), коммунальными службами и другими заинтересованными организациями;
- проведение подключения в присутствии официального представителя компании
- заключение договора на канализационное обслуживание с установлением тарифа оплаты.
Разрешение на подключение выдается при предоставлении таких бумаг: план участка с расположением бани и схемой внутренней канализации; документы на право владения участком; план-схема подключения, согласованная в установленном порядке; разрешительные документы от архитекторов и других организаций; письменное согласие соседей. Многие проблемы с оформлением и технической стороной вопроса разрешатся, если привлечь специализированную компанию. Она обеспечит весь комплекс работ до полного подключения и при необходимости – сервисное обслуживание.
Какими нормативами следует руководствоваться
Основным
документом, регулирующим порядок строительства дачных или частных построек,
является СНиП 30-02-97ю. В нем определены:
- нормы и условия постройки объектов;
- приведены все допуски, расстояния, зазоры;
- указаны нормативы укладки коммуникаций.
Многие владельцы дач или
загородных домов пренебрегают этими документами. Однако, любая инспекция быстро
обнаружит нарушения или расхождения с действующими нормативами. Перед тем, как сделать канализацию в бане
своими руками, надо изучить СНиП и учесть все актуальные требования. Это
поможет исключить возможные
споры, предписания и штрафы от сотрудников контролирующих организаций.
Важно также учитывать расстояния
до построек, находящихся на соседних участках. Иначе неминуемы разногласия с
соседями, которых лучше избежать заранее

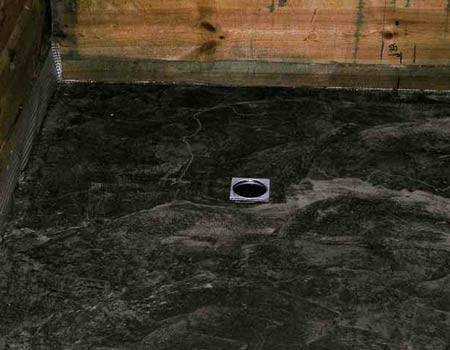

Слив воды в бане с бетонными полами
Иногда даже в парной, не говоря о помывочной и комнате отдыха, устраиваются сплошные полы из бетонной стяжки с облицовкой плиткой или аналогичными материалами. В этом случае слив воды выполняется по стандартной для душевых отсеков технологии:
- при выполнении стяжки в полу сразу же закладываются трубы для подключения душевого трапа (трапов);
- стяжка делается с уклоном в сторону трапа, но угол наклона принимается порядка 1…3 градусов к горизонтали – на гладких, часто убираемых полах, этого вполне достаточно для надежного и быстрого стока воды;
- облицовка также создается с учетом сохранения угла наклона пола к отверстию трапа.
Утепление бетонного пола плитами полистирола или другим материалом очень желательно, поскольку сама по себе такая отделка создает ощущение дискомфорта, и не стоит усиливать его проникающим снизу холодом от промерзшего грунта.
При монтаже трапа необходимо предусмотреть уклон ведущей от него трубы (к септику или центральной канализации) не менее трех градусов, а также рассчитать необходимый диаметр трубы для обеспечения нужной пропускной способности.
Прокладка наружной канализации
Ключевым элементом наружной системы отведения стоков является септик. Он может представлять собой сооружение в виде дренажного колодца либо же двухкамерную очистную конструкцию.
Фото-руководство по установке канализационной станции
Если для обработки сточной воды перед утилизацией выбрана станция глубокой очистки, кроме подключения к канализационной системе потребуется еще и устройство электропроводки.
В остальном этапы работ по обустройству всех типов очистных пунктов автономных канализационных систем производятся в аналогичном порядке.
Возведение очистного сооружения
Если баня рассчитана на семью из 2-3 человек, при ее обустройстве не предусмотрен унитаз и пользуются ей не так часто, можно ограничиться сооружением примитивного вывода. Для этого, выдержав указанное санитарными нормами расстояние, выкапывают дренажный колодец.
Но его можно устанавливать лишь на грунтах, характеризующихся высоким уровнем влагопроницаемости. К числу таковых относятся песчаные, мелкообломочные и крупнообломочные грунты.
Определившись с местом обустройства дренажной ямы, выполняют разметку участка и выбирают путь прокладки к нему канализационной магистрали
Возведение очистного сооружения выполняют в такой последовательности:
- На отмеченном участке выкапывают котлован, глубина которого на 1-1,5 метра превышает отметку промерзания грунта.
- Дно ямы выкладывают 10-сантиметровым слоем глины.
- Сверху выстилают керамзитовую либо же щебеночно-песчаную отсыпку, формируя слой высотой в 40-50 см. Она и будет выполнять функцию дренажа.
- Для предотвращения осыпания земляных стенок котлована их обкладывают кирпичом, выкладывая ряды в шахматном порядке, либо же готовыми бетонными кольцами.
При желании стенки дренажного колодца можно выложить автопокрышками. Для этого выкапывают котлован, диаметр которого позволяет вместить 4-5 выложенных друг на друг отработанных шины.
Дно котлована выравнивают и засыпают крупнозернистым гравием, формируя слой толщиной в 25-30 см, сверху которого ряд за рядом укладывают автопокрышки
Для предупреждения смещения шин после укладки первого яруса желательно вбить по окружности четыре направляющих кола. Чтобы повысить прочность конструкции, места примыкания шин можно обработать битумом. При укладке каждого яруса для исключения заиливания и улучшения дренажа по бокам каждой шины засыпают щебень и куски битого кирпича.
В случае, если грунт участка, на котором расположена баня, плохо пропускает воду, стоит задуматься об установке готового полимерного септика или о приобретении станции глубокой очистки.

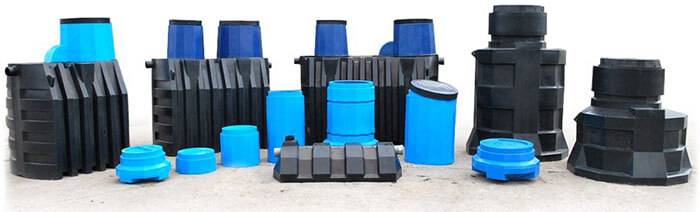

Необходимый объем полимерных септиков и станций глубокой очистки определяют из расчета суммарной трехсуточной нормы стоков, не забывая делать запас в 10-15%
Главное достоинство таких систем – экологическая безопасность. Накопленные стоки не смогут просочиться за стенки из водонепроницаемых материалов, а потому точно не нанесут вред горным породам и грунтовым водам.
Благодаря жизнедеятельности аэробных или анаэробных бактерий твердые отходы разлагаются на простые элементы, за счет чего уменьшаются в объеме в десятки раз. По мере накопления нужно лишь периодически откачивать содержимое септика, прибегая к услугам ассенизаторов.
Выкапывание траншеи и прокладка трубопровода
Для прокладки магистрали выкапывают траншею, придавая ей U-образную форму. Ее глубина должна быть ниже точки промерзания грунта. Дно траншеи основательно утрамбовывают и выравнивают, не забывая выдерживать уклон по направлению к дренажной системе.
Сверху утрамбованного дна выстилают под тем же углом щебеночную «подушку» и укладывают трубы.
В точках поворота магистрали устраивают смотровые колодцы – ямы с забетонированным дном и укрепленными стенками.
Чтобы защитить от промерзания проходящие по магистрали стоки в зимний период, отверстия смотровых колодцев следует прикрыть двойными крышками
Для усиления эффекта внутренние стенки смотрового колодца выстилают теплоизолирующим материалом, а наружные засыпают опилками и землей.
Трубу подводят к сливной яме под углом, предварительно проделав в стенке отверстие под нее. Если дренажный колодец выполнен из автопокрышек, то сливную трубу выводят между первой и второй шинами либо же через проделанное в верхнем ярусе отверстие.
Крышку для септика можно выполнить из деревянного щита или отреза листового металла. Для обеспечения притока кислорода в крышке проделывают отверстие под установку трубы.
На завершающем этапе остается только сделать пробный слив с тем, чтобы проверить правильность уклона труб канализации и утрамбовать область вокруг стенок верхней части очистного сооружения.
Что влияет на проектирование системы
На стадии выполнения чертежей самой бани разрабатывается и проект банной канализации. На выбор ее типа и схемы влияют такие факторы:
- состав грунта и рельеф участка в месте строительства бани;
- глубина залегания подземных вод и зимнего промерзания грунта;
- количество банных помещений, в т. ч. наличие санузлов и раковин, размеры строения;
- частота эксплуатации бани и планируемый объем стока с учетом количества пользователей;
- возможность подключения к централизованной канализации;
- наличие особых требований по экологии;
- перспективы утилизации (ассенизация, сброс в почву после очистки).
Для обустройства собственной канализации наиболее подходит хорошо впитывающий грунт. В этом случае после фильтрации вода легко сбрасывается в почву. К таким грунтам можно отнести песчаные, щебневые, пылевые, крупнообломочные структуры, которые сами работают как природный фильтр.
Установка септика
Наиболее часто встречающийся сегодня способ отвода хозбытовых стоков на загородных участков – установка накопительного септика, в который направляются стоки.Такой септик представляет собой герметичный резервуар из материала обеспечивающего достаточную прочность для его установки под землей на достаточную глубину. Он может быть выполнен из сборных железобетонных колец с надежной герметизацией швов или приобретен уже готовым в виде пластиковой или металлической емкости.
Следует понимать, что эксплуатация в зимний период диктует необходимость заглубления септика ниже отметок промерзания почвы на участке строительства.Если баня используется только в летнее время, это условие не является необходимым и септик можно установить на меньшую глубину.Объем накопительного септика следует определять расчетным путем в зависимости от количества сточных вод, которые будут в него сливаться. Как правило, в этот же септик сливается канализация от использования сантехнического оборудования, установленного в загородном доме. Поэтому объем должен позволять использовать его без опасности переполнения.Как правило, расход стоков на загородном участке не так велик, как в городской благоустроенной квартире. Даже с учетом мытья в бане, на человека вряд ли потребуется больше 100 л в сутки. То есть, если вы приезжаете раз в неделю на ваш загородный участок семьей из 3 человек, то ваш септик должен иметь возможность принять не менее 300 литров (0,3 м.куб.) стоков. За месяц в нем соберется примерно 1м.куб.жидких стоков, которые без труда может забрать ассенизаторская машина, бочка у которой имеет объем около 3 куб.м.То есть, септика объемом 2-3 кубических метра будет вполне достаточно для комфортного использования систем водоснабжения загородного дома, бани и имеющихся сантехприборов – раковины, унитаза, душа в моечной.
Правила выбора
Приобретая или изготавливая септик для бани, необходимо учитывать характер стоков, которые ему предстоит перерабатывать. Как правило, основную массу отбросов из этого сооружения составляют «серые воды», состоящие из воды с мыльной пеной, ПАВ и производных жирных кислот. Также в небольшом количестве они содержат волосяные и кожные частицы.
Если баня оборудуется туалетом, то характер стоков будет несколько иным. Ассенизационные воды подобного типа принято называть «черными», и относится к их очистке и утилизации стоит более ответственно. В этом случае обязательно сооружение надежного очистного сооружения с несколькими герметичными камерами-отстойниками.
Септик для бани может быть однокамерным и двухкамерным. Однокамерный септик — простейшее очистное сооружение, состоящее из емкости без дна и работающее по принципу фильтрующего колодца. Функцию резервуара при этом могут выполнять различные приспособления типа металлических бочек без дна, а также пластиковых емкостей, с проделанными в них отверстиями, колец из железобетона, старых автомобильных покрышек и т.д., а фильтром является слой щебня на дне.
Обратите внимание, сооружая самостоятельно такой септик на своем участке, необходимо учитывать расположение грунтовых вод в месте, где он будет находиться. Если их уровень достаточно высок, очистная камера должна иметь достаточный объем, чтобы большое количество сточных вод, одновременно образующихся при пользовании баней, могло полностью поместиться внутри резервуара. Септик для бани с туалетом в идеале должен быть как минимум двухкамерным
Этот вариант также стоит использовать и тогда, когда использование бани планируется достаточно часто. Его можно приобрести в готовом виде или соорудить самостоятельно, использовав для этого железобетонные колодезные кольца, бетонный раствор или емкости из пластика (еврокубы) и те же автопокрышки
Септик для бани с туалетом в идеале должен быть как минимум двухкамерным. Этот вариант также стоит использовать и тогда, когда использование бани планируется достаточно часто. Его можно приобрести в готовом виде или соорудить самостоятельно, использовав для этого железобетонные колодезные кольца, бетонный раствор или емкости из пластика (еврокубы) и те же автопокрышки.
Первая камера в данном случае используется в качестве фильтра механической очистки. В нее засыпается смесь из щебня и гравия мелких фракций, очищающая «серые стоки» от более крупных примесей. Вторая камера выполняет функцию отстойника, в котором отстаивается вода, прошедшая сквозь механический фильтр. Затем вода перемещается в дренажный колодец, из которого происходит ее постепенное впитывание в грунт. Этот вариант хорош для тех, кому нужен септик для бани без откачки. Аналогичный принцип работы у септика, в котором первая камера будет задействована для механической очистки, а вторая будет являться дренажным колодцем с донным фильтром.

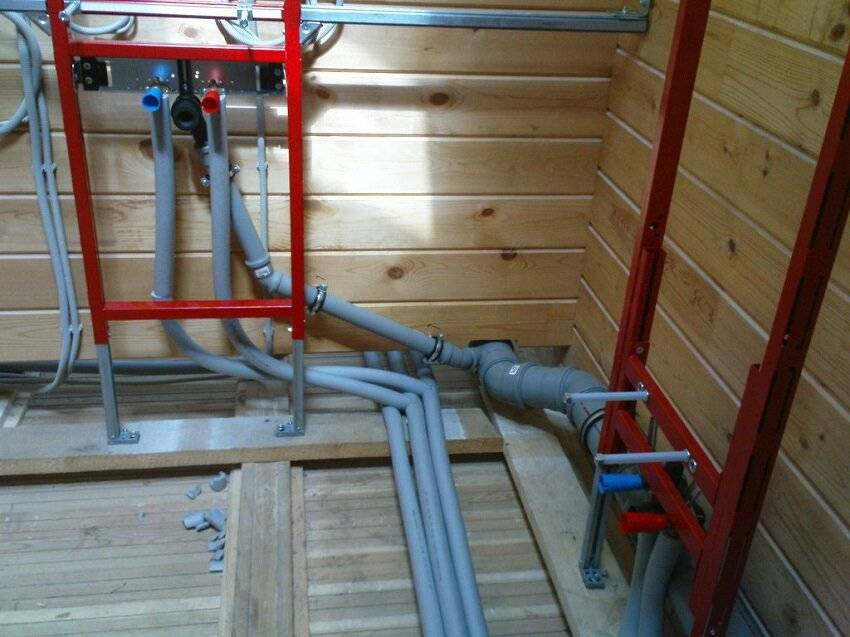

Проводка труб стока
Трубы нужно прокладывать, экономя их по длине и не делая лишних изгибов. Необходимо помнить, что простое конструкционное устройство, это не только экономия на строительстве, но и удобная эксплуатация и обслуживание. Сток не будет забиваться. К сожалению, это далеко не всегда соблюдается. На многих рисунках можно видеть полы со сливом, где вода застаивается в траншее и желобе.
Лучший способ прокладки трубы в полу — закладка прямого участка под углом.
Труба идет от воронки к наружной поверхности фундамента.
Также есть вариант подключения стока к другим канализационным трубам под полом.

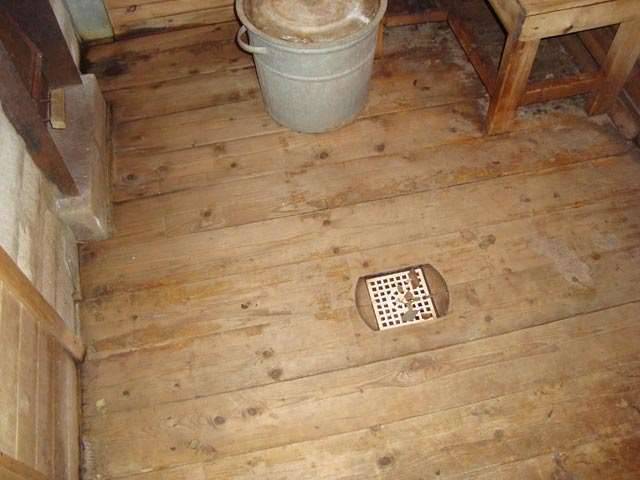

Вход в центре воронки пола или под наклонным желобом у стены оформляется в виде чашки.
Эта чашка расположена полностью под лицевой плоскостью пола и в самой нижней его точке.
Чашка в полу закрывается мелкой решеткой. Особенно тщательно ее нужно защитить, если на полу нет лицевого деревянного настила. Для бани эта конфигурация редка, а вот для сауны — самая обычная.
В бане, как правило, используется несколько сантехнических приборов, поэтому правильная проводка труб очень важна.
Трубопровод без водяного затвора
Канализационную систему в банном помещении можно самостоятельно выполнить и без водяного затвора, согласно следующей несложной инструкции:
- возведение цоколя бани на три кирпича выше, чем поверхность земли;
- прокладка сливной трубы к дренажному колодцу;
- монтаж сливной трубы внутри банного помещения, чтобы верхняя часть колена располагалась на 30-40 мм ниже отметки пола;
- заливка пола цементно-шлаковой смесью;
- выполнение бетонной стяжки с водоотводящими желобами по направлению слива;
- укладка резинового мячика, выполняющего роль клапана на сливное колено.
Под воздействием воды мяч поднимается вверх, а затем опускается в отлитое седло, что позволяет перекрыть доступ в помещение холодного воздуха и канализационного запаха.
Как правильно сделать в моечной
Обустройству пола в помывочной нужно уделить особое внимание
Еще на этапе проектирования следует учитывать, что в данном помещении достаточно часто меняется температура, пол постоянно находится под воздействием влаги.
От вида полов в моечной также зависит, какими способами будет осуществляться водоотвод в бане.
Конструкция напольного покрытия может быть деревянной (протекающей и не протекающей), а также бетонной.
В первом варианте никак не обойтись без обустройства особого резервуара, в который стекает вода, затем она выливается в канализацию.
Во втором случае на полу делается небольшой уклон, чтобы вода легче стекала в трап, устанавливаются жёлоба.
Не стоит забывать про гидрозатвор для канализации в бане. По правилам, полы монтируются только после того, как обустроена сточная система.
Выбор материала
Делая канализацию в бане, можно использовать полиэтиленовые трубы – они прочные и не дорогие. Не стоит использовать стальные, так как они быстро проржавеют и выйдут из строя.
Диаметр труб должен быть не менее 50 мм, для дополнительного оборудования, такого как например унитаз, диаметр должен быть 110 мм. Так же желательно оснастить баню специальными сливными трапами, которые играют роль гидрозатвора.
Заключение
Вариантов устройства канализации в бане довольно много, но все они в принципе похожи. А соблюдение советов и рекомендаций поможет вам создать систему водоотведения самостоятельно. Надо просто внимательно изучить участок и подобрать подходящий для себя вариант.
Видео: Укладка канализации в бане — пошаговый процесс
Основные типы сливных ям
- 1 Основные типы сливных ям
- 2 Материалы для обустройства сливной ямы для бани
- 2.1 Сливная яма из бочек
- 2.2 Кирпичная сливная яма
- 2.3 Сливная дренажная яма из бетонных колец
- 2.4 Яма из старых автомобильных покрышек
- 3 Как самостоятельно оборудовать сливную яму для бани
- 3.1 Обследование грунта на месте планируемой сливной ямы
- 3.2 Некоторые рекомендации по обустройству сливной ямы
- 3.3 Обустройство сливной дренажной ямы – пошагово
- 3.3.1 Обычная дренажная яма
- 3.3.2 Яма по принципу двухкамерного септика с выводом на фильтрационное поле
- 3.3.3 Видео: Как самому, с минимальными затратами, сделать слив для бани.
Обустройство любой сливной ямы – это довольно трудоемкий процесс, так как котлован придется, скорее всего, выкапывать вручную. Вместе с тем, такое гидротехническое сооружение не отличается большой сложности конструкции, поэтому его сможет соорудить и оборудовать любой собственник участка самостоятельно, даже не привлекая помощников, конечно же, если будет достаточно сил для землеройных работ.
Сливные ямы можно разделить на три основных типа – это герметичная емкость, яма, обладающая дренажной способностью, и септик, состоящий из нескольких камер.
Для начала разберемся, что из себя в принципе представляет каждая из разновидностей.
Герметичная сливная яма чаще всего обустраивается на участках строительства с неглубоко залегающими грунтовыми водоносными слоями. Ее чаще называют выгребной, то есть требующей периодического опорожнения от собравшихся объемов грязной воды.
Для ее постройки выкапывается котлован, в который устанавливается емкость, обладающая достаточно большим объемом. В ней и будут собираются сточные воды. По мере заполнения емкости до определённой критической отметки, отходы откачиваются ассенизационной машиной.
При наличии полностью изолированной от внешней среды выгребной ямы придется очень часто пользоваться услугами ассенизационной техники
Этот вариант – экологически чистый, так как в грунт и грунтовые воды не попадает вообще никаких загрязнений и химических моющих растворов, которые способны негативно сказываться на состоянии плодородной почвы на участке, а также оказывать негативное воздействие на высоко расположенные грунтовые водоносные слои. Однако, подобный вариант не отличается удобством и экономичностью, так как придётся постоянно отслеживать уровень заполнения емкости и достаточно часто вызывать специализированный автотранспорт, а такие услуги стоят недешево.
В дренажной сливной яме не создается герметично закрытого дна. В качестве него используется насыпной слой из фильтрующего строительного материала — чаще всего для этой цели выбирается щебенка или гравий.
Дно дренажной ямы засыпается слоем фильтрующего материала – щебенки или гравия
Кроме того, нередко и в стенках дренажной ямы на определенной высоте также проделываются отверстия, через которые вода будет впитываться в грунт. Подобный вариант отлично подходит для бани и является, пожалуй, самым простым в постройке, правда, если это позволяют особенности грунта на участке.
Септик – это целая система, состоящая из двух или более камер, имеющих различное предназначение.
В любом из вариантов первая камера имеет чаще всего имеет герметичное исполнение и служит для сбора, первичной фильтрации и очистки отходов – твердые составляющие оседают на дно, а жидкие осветляются, проходят цикл биологической очистки за счет действия аэробных микроорганизмов. Эта емкость связана со второй камерой специальной переливной трубой – осветленные жидкие отходы перетекает в следующий отсек, который уже организован по принципу дренажного колодца. Вода проходят через дренаж, доочищается и впитывается в грунт.
Примерная схема устройства простейшего септика
Если планируется септик из трех емкостей, то дренажной делают третью камеру. Вторая же служит для окончательного оседания взвесей, более глубокой очистки воды за сет действия анаэробных микроорганизмов. И уже отсюда идет перелив очищенной жидкости в дренажный колодец.
Септик чаще всего обустраивается в том случае, когда в него предполагается сбор всего немалого объема жидких отходов как из жилого дома, так и из бани.
Что важно знать о конструкции и правилах оборудования септика?
Септик представляет собой уже довольно сложное инженерное сооружение, создание которого должно подчинятся определённым правилам. Нередко хозяева домов предпочитают установку готовой системы заводского производства
Каковы правила обустройства такого очистного сооружения, и на что обращать особое внимание при выборе септика – читайте в специальной публикации нашего портала
