Изготовление водостока из канализационных труб своими руками + фото

Как сделать своими руками крепежные изделия

Теперь переходим к крепежной части водосточной системы дома. Их две разновидности:

кронштейны для желобов;
и кронштейны для труб стояков водостока.

Первые можно сделать из металлической полосы толщиною 2-3 мм и шириною 20-30 мм или из проволоки диаметром 4-5 мм. Просто необходимо согнуть металлический профиль под необходимый размер и форму. Приблизительно вот такие, как показаны на рисунке ниже. Хвостовик кронштейна может загибаться или быть таким, как показано на фото, все это будет зависеть от того, как он будет крепиться к несущему элементу кровли.

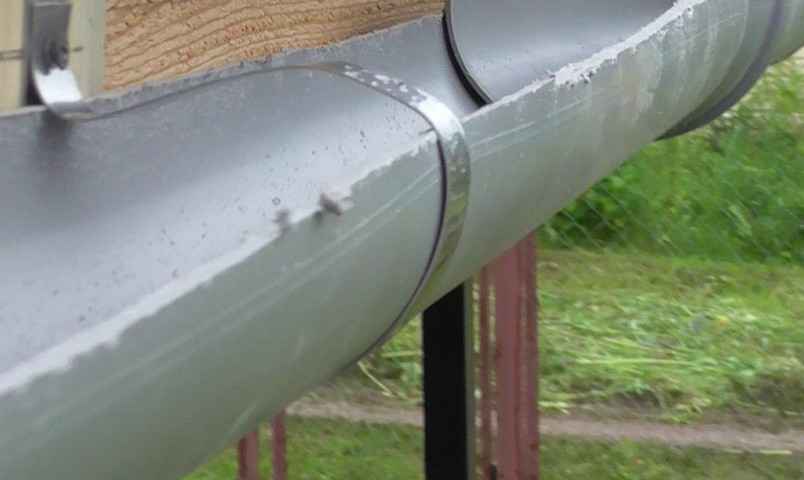

Что касается кронштейнов с хомутом для труб стояка, то сделать его своими руками сложнее, поэтому совет:

Совет! Купите хомуты в строительном магазине, они стоят дешевле воронок. К тому же можно выбрать их по цвету, чтобы он совпадал с цветом труб.

Какие ошибки допускаются при монтаже водостока

Грамотно установленный водосток не бросается в глаза, он хорошо справляется с отводом воды, не засоряется в процессе эксплуатации, а также гармонично вписывается в общий экстерьер дома.

Основные ошибки при монтаже водостока из ПВХ труб, заключаются в следующем:

Не рекомендуется производить установку водостоков после того, как уже осуществлена укладка кровли.
Маленький уклон труб или уклон в неправильном направлении. Нужно заранее просчитать, куда именно будет стекать вода. Кроме того, если уклон труб будет недостаточным, то вода не станет уходить вообще, а водосток быстро забьётся грязью и листьями.
Выбран маленький диаметр канализационных труб для водостока, из-за чего трубы не справляются с объёмом воды. Здесь все зависит от общей площади кровли и того места, откуда именно придётся отводить воду. Чем больше площадь, тем больше должен быть диаметр ПВХ труб для водостока.
Неправильный шаг установки кронштейнов. При монтаже водостока, канализационные трубы крепятся посредством кронштейнов. Расстояние между ними должно быть небольшим, поскольку в противном случае, под весом талого снега, ПВХ трубы быстро прогнутся. В итоге водосточная система станет абсолютно непригодной для дальнейшего использования.
Во время монтажа кровли необходимо следить за тем, чтобы она свисала строго посередине водостока, не перед ним, и не за ним.

Теперь несколько уточнений по поводу того, о чем было сказано выше.

Уклон водостока и расстояние между кронштейнами

Для водостока из ПВХ труб достаточно выдерживать угол уклона система в пределах 5 мм на 1 метр. Между каждым дождеприёмником необходимо устанавливать не слишком длинный пролёт, максимум 20 метров. Расстояние между кронштейнами для крепления труб водостока, должно быть, обязательно, одинаковым, и составлять порядка 40-50 см, не более того.

Край кровли должен свисать строго посередине водостока, однако, чтобы съехавший снег весной с крыши не повредил водосток, его необходимо размещать ниже условной линии, которая как бы, является продолжением кровли.

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

на край стропильной системы,
на лобовую планку карниза,
на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

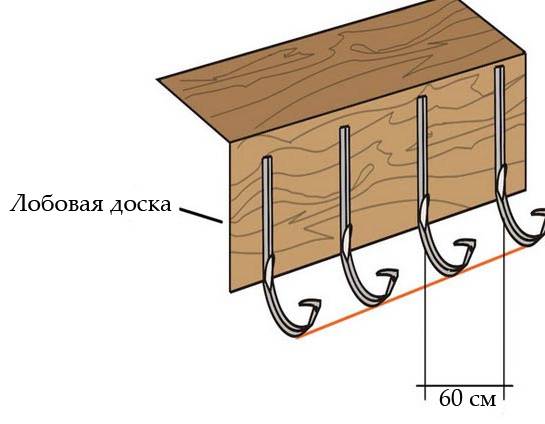

Вариант крепления кронштейнов для водоотливов

Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

саморезы, шуруповерт или отвертка;
уровень и рулетка;
напильник, наждачная бумага;
ножовка по металлу или болгарка;
бечевка;
лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

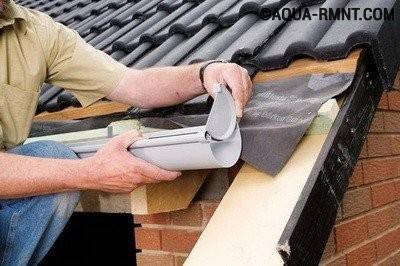

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

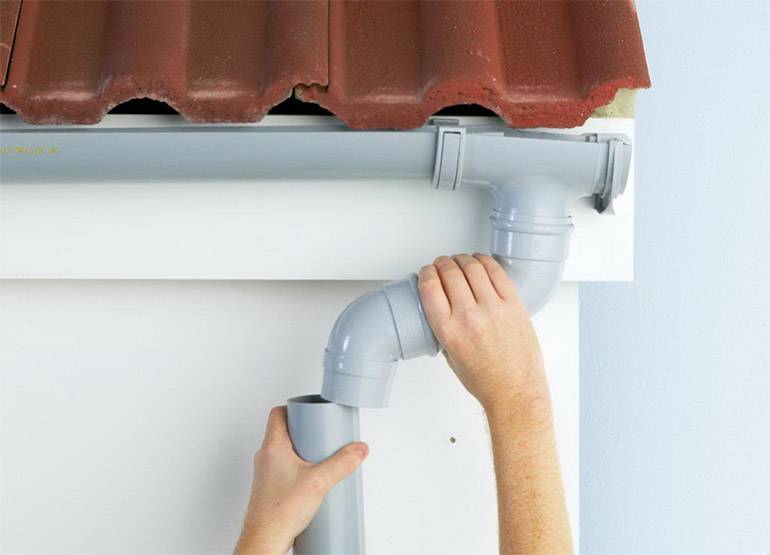

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Проект водосточной системы

Как всякая коммуникация, система водостока начинается с составления проекта. Для начала нужно определить вид водосточной системы и выбора материала для труб. После этого можно приступать к расчетам.

Вид водостока

Различают два вида водосточных систем, которые зависят от типа вашей крыши. Подавляющее большинство домов строят с покатой крышей, поскольку плоская для нашей зимы и снегов мало подходит. Желоба и трубы навешивают с внешней стороны здания. Далее мы будем говорить именно о внешней ливневке.

Внутренний водосток монтируется на плоской крыше. Здесь система сбора воды иная. Она устроена с небольшим уклоном для сбора воды, что работает в качестве своеобразного желоба. Ливневка начинается в этом месте и представляет собой вертикальные, вделанные в стену трубы с воронкой на крыше в месте сбора осадков.

Материал труб

Пластиковые трубы для канализации выпускают из поливинилхлорида (ПВХ) и полипропилена. Для наружной ливневой канализации трубы ПВХ не подойдут. Этот материал рассчитан на подземную прокладку. Солнечные лучи и перепады температуры на него действуют разрушающе.

Трубы из полипропилена выпускают трех видов: белые, серые и коричневые. Многообразие цвета показывает не эстетические пристрастия производителей, а соответствует определенным эксплуатационным параметрам:

Белые и серые канализационные трубы из полипропилена можно выбрать для устройства водостока своими руками жителям южных регионов. Они предназначены для прокладки внутри помещений и плохо переносят отрицательные температуры. Нарушается структура полимера и при значительном перепаде.
Коричневые трубные материалы отличаются более толстой стенкой и предназначены для внешней прокладки. Они устойчивы к морозам, но плохо переносят высокую температуру. Это хороший материал для монтажа наружного водостока в центральных и северных регионах.

Фитинги, принцип соединения, размерные характеристики труб разного цвета одинаковы.

Расчеты и размеры

Чтобы правильно сделать расчеты, потребуется знать:

длину периметра крыши;
высоту дома;
количество вертикальных стояков;
количество соединений желобов;
количество заглушек, уголков и тройников;
количество креплений.

Дополнительно нужно определить желаемый диаметр труб для желобов и для вертикальных приемников. Классический водосток делают из канализационных труб диаметром в 110 мм (желоба) и 50-80 мм (стойки). Этого достаточно для благополучного сбора и отведения воды при интенсивных дождях. По периметру рассчитывают общую длину желобов.

После расчета длины труб для желобов, то ее следует делить надвое. Из одного метра трубы вы получите два метра желоба.

Количество вертикальных труб соответствует числу стояков, умноженному на высоту дома до края крыши. Здесь нужно рисовать конфигурацию трубы и измерять все на месте.

Вертикальная труба пойдет от ската кровли не прямо вниз, а через S-образный изгиб к стене дома. Крепить ее нужно будет именно к стене, не облокачивая, а на расстоянии 10 см от нее.

Для монтажа изгиба потребуется колено на 45 градусов, плюс один уголок на отвод воды от дома.

Фитинги понадобятся для заглушки желобов по углам дома и на монтаж сливной воронки. Нужно взять заглушку для трубы с размером сечения 110 мм. Для воронки потребуется переходной тройник 110 мм с отводом на 50 мм. Количество тройников определяется также вертикальными сливами.

Соединение желобов осуществляют муфтами. Их количество на 1 меньше, чем число самих желобов.

Число горизонтальных креплений рассчитывают исходя из установки через каждые 50-60 см. Расстояние рекомендовано специалистами из расчета тяжести конструкции при максимальной ее загрузке. При шаге в 60 см на 10 м кровли уйдет 17 креплений. Вертикальные трубы крепят хомутами через 1,5 м.

Конструкция

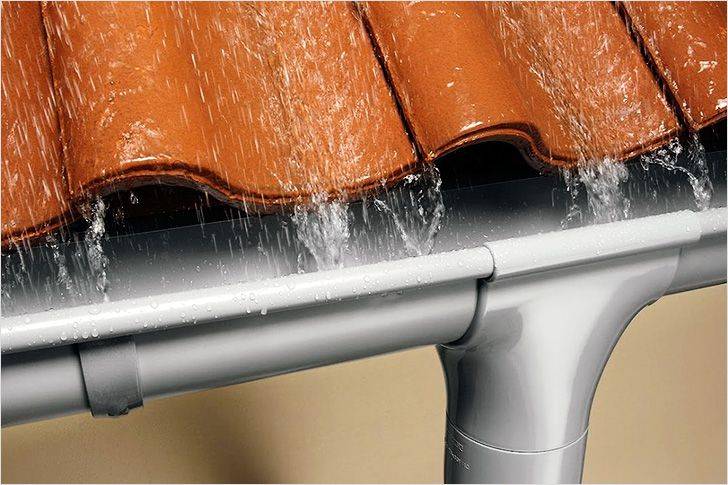

Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:

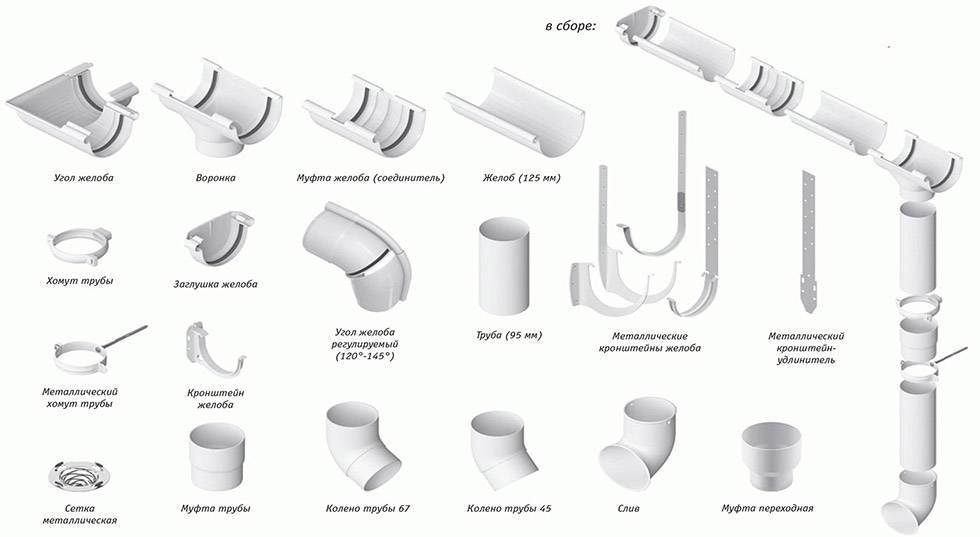

Конструкция внешней системы водостока крыши

Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.

Металлические водостоки

Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:

Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.
Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.

Пластиковые водостоки

Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:

Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.
Полный выбор комплектующих. Ассортимент элементов для сборки – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.

О пластмассовых водосливах

Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:

диаметр малой трубы составляет 87 мм;
ввиду малого веса деталей устроить водосточную систему можно в одиночку;
максимальный шаг установки крюков – 50 см;
воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
расстояние между хомутами труб – не больше 150 см.

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

Как изготовить желоб самостоятельно?

В этом деле важно знать не только, как сделать водосточную систему своими руками, но и то, какой инструмент для этого понадобится. Итак, чтобы соорудить необходимую конструкцию, вам понадобится:

Итак, чтобы соорудить необходимую конструкцию, вам понадобится:

инструмент для разметки;
ножницы по металлу, болгарка, углошлифовальная машина или ножовка;
Углошлифовальная машина
молотки нескольких видов;
прибор для радиального деформирования трубы;
Прибор для радиального деформирования
формы, используемые в качестве желобов.

Этапы изготовления желоба:

сначала делается разметка — в верхней части трубы закручивается шуруп, а к нему привязывается белая нить. На другом конце ищете центр и тоже вкручиваете шуруп, а на нем завязываете второй конец нити;
затем труба укладывается на 2 доски и прикрепляется к ним шурупами;
фломастером отмечаете направление нити по всей длине и убираете ее;
после этого можно по отмеченной линии распилить трубу пополам.

Укладка водостока

Не забывайте о средствах индивидуальной безопасности во избежание попадания стружки в глаза.

Преимущества стоков для отвода воды из труб канализации

Чтобы растаявшие воды и гидрометеоры не создавали проблем на участке, необходимо знать, как правильно сделать сток для отвода воды с крыши. Полимерная рукодельная система станет иметь ряд достоинств:

легкость изготовления собственными руками;
экономность системы;
доступность материала;
возможность произвести правильные расчеты собственными силами;
в продаже всегда в наличии комплектующие необходимого диаметра;
небольшой вес, обычная перевозка;
материал не ржавеет;
возможность применения остатков труб, оставшихся после того как провели монтажные работы канализации;
быстрая замена фрагмента если понадобится.

Из дерева

Имея дачу или загородный дом легко найти этот материал. Для временного использования на короткий срок достаточно затратить пару часов.

Временный водосток делают из доски 150х10мм. Длина досок равна двойному периметру. Например, периметр свеса крыши 100 м, значит, сумма длин досок должна быть 200 м.

Доски сбиваются гвоздями под прямым углом. Получившиеся углы внахлест соединяют, получая длинные желоба. Для временной постройки делают временные крюки из досок и железа. На получившиеся кронштейны цепляют желоба.

Кронштейн можно сделать из дерева. Из деревянного бруса вырезают треугольник с посадкой для желобов. Кронштейны прибивают гвоздями или прикручивают проволокой к кровле. При установке края перпендикулярных желобов должны перекрываться.

Отрегулировав наклон желоба, приступаем к водостоку. Его можно сделать из кусков жести или изготовив еще один желоб, достающий до земли.

Главная задача такого водостока – отвести воду от фундамента дома. Далее можно прорыть канавку для слива воды или увести его под дерево. Вода от дома должна уйти примерно на 1,5 – 2 м.

Временный водосток выглядит немного нелепо, но он сможет прослужить больше года.

Пока хозяева не накопят денег или придумают другой вариант. Для защиты дерева от влаги можно использовать полиэтиленовую пленку, закрепленную скотчем, мебельным степлером или маленькими гвоздиками.

Есть еще один вариант изготовления желоба. Распустив небольшое бревно на 2 части. Стамеской, вырезав овал, получается отличный желоб. Способ прикрепления к крыше остается такой же.

Избавиться от опавших листьев и мусора ставят защитные сетки. Ее легко сделать самостоятельно. Для этого нужна мелкая сетка, которую нарезают полосами с шириной на 6 см больше ширины желоба (по 3 см больше с каждой стороны). Прикрепить ее можно с помощью хомутов или проволоки.
Чистка водоотвода от грязи и мусора продлит ему жизнь, защитит от засоров. Чистят с помощью щетки или руками, убирая палки. Засоренный водоотвод способствует протеканию воды на стены и фундамент дома.

Водосток из канализационных труб

Для собственноручного изготовления стандартной водоотливной системы часто пускают в ход пластиковые трубы для канализации. У них есть ряд несомненных достоинств:

доступная цена;
широкий ассортимент труб и переходников, а также всевозможных механизмов для крепления;
небольшой вес, что облегчает перевозку и монтаж;
возможность самостоятельной порезки;
долговечность.

Белые. Этот вид труб применяется только внутри помещений, когда трубы другого цвета не вписываются в интерьер. Для внешнего монтажа они непригодны.
Серые. Эти трубы попрочнее, но не переносят нагрузок и не предназначены для использования в мороз. Годятся только для регионов с тёплыми зимами.
Белые и серые трубы не годятся для внешнего монтажа
Коричневые или рыжие трубы. Они рекомендуются для наружного водостока, так как хорошо переносят низкую температуру и напор водяной массы. Они не выносят долгого действия солнечных лучей и со временем становятся хрупкими.
Коричневые трубы наиболее пригодны для водоотлива

Как сделать водосток своими руками

Перед покупкой труб составляется схема всей системы, включая все части конструкции и их количество:

желоба для крыши (длина высчитывается исходя из периметра);
сливные трубы — одна на 10 м желоба;
кронштейны — по 17 штук на 10 м;
отводы — по количеству сливов;
воронки — по числу сливов;
заглушки;
углы (количество зависит от вида крыши);
соединительные элементы для желобов, их нужно на 1 меньше;
колена — в зависимости от сложности схемы;
переходные муфты;
отвод для дождеприёмника или отмёт.
Легче всего смонтировать водоотлив из пластиковых труб

Сечение труб подбирается исходя из площади ската кровли. Можно взять на вооружение такую шкалу:

площадь ската до 50 кв. м — диаметр труб 8 см;
до 125 кв. м — 9 см;
более 125 кв. м — 10 см.

Остальные элементы приобретаются исходя из диаметра труб, из которых выполнены желоба.

Как уже было отмечено, перед покупкой материалов и установкой водостока необходимо начертить подробную схему, в которой должны быть отмечены:

периметр крыши;
длина и количество желобов;
точки крепления кронштейнов, места стыков и воронок;
расположение стоков.

Исходя из периметра кровли определяется метраж трубы для будущих желобов. Так как она распиливается пополам и из одной заготовки получается две, то необходимая длина труб будет равна половине периметра крыши. Далее высчитывается количество водоотливных стояков. Для этого расчерчивается план, на котором отмечаются все элементы. Расстояние между ними не может превышать 5 м. После определения количества водостоков вычисляется их длина, для чего измеряется расстояние от карнизного свеса до грунта. Это и будет предполагаемая высота водоотливного стояка. Умножается эта цифра на количество деталей и получается нужная длина трубы. Следующими по проекту высчитываются тройники, соединяющие желоба и стояки. Если стояки будут отклоняться под углом, приобретаются готовые переходники. А также обязателен специальный универсальный герметик для стыков.

Инструменты для работы

Для работы нужны:

саморезы по дереву;
отвёртка;
болгарка, электролобзик;
ножовка по металлу;
шуруповёрт;
строительный шнур;
уровень и рулетка;

Также понадобятся строительные леса.

Выбор труб

Рынок предлагает полипропиленовые трубы разнообразного диаметра и цвета, они выделяются по характеристикам и назначению.

1. Полимерные трубы для канализации белого цвета

Данные изделия повсеместно используются для монтажа канализации в зданиях, в середине помещений. Они легко справляются с чрезмерной нагрузкой, отлично гасят звук циркулирующей в середине них жидкостей. Они предлагаются для ключевого материала, из которого можно сделать сток для отвода воды из труб канализации собственными руками.

Трубы ПВХ белого цвета можно использовать для наружных стоков для отвода воды в регионах с мягкой зимой

2. Трубы серого цвета

Сегодня на рынке они больше всего популярны, и интерес на них стабильно растет. По большинству параметров они подобны белым аналогам, но являются очень практичными, особенно для перевозки горячей воды. Если применить их для работ которые проводятся снаружи, то они скорее всего не выдержат сильных перепадов невысоких температур и чрезмерной нагрузки по объему воды.

Сделать стоки для отвода воды для крыш собственными руками из серых труб из поливинилхлорида можно исключительно в случае, если в вашей територии в зимний период не бывает крепких морозов. Внушительный вес воды и снега для них тоже нежелателен, тем более при слабеньком креплении. Желоба в подобной системе придется чистить от снега и тяжёлых сосулек.

3. Изделия коричневого цвета

Эти трубы, в основном, толстостенные – рассчитаны на высокую нагрузку. Их применяют для городской канализации и монтажа под землей. Стойкий к минусовой температуре и высокому давлению материал универсален. Главный минус – коричневые трубы переносят плохо большую температуру, однако в регионах с нередкими похолоданиями и оттепелями они вполне оправданы. Жаркий климат им не подойдет, зато от скоплений льда и снега такой водослив очищать не нужно.

Определяясь в свойствах труб канализации из тех или иных материалов, легко подобрать самый лучший вариант для очень длительной эксплуатации.
