Кабель для обогрева водопроводной трубы: секреты выбора и монтаж

Виды греющего кабеля

Различают два типа электрокабеля в зависимости от размещения относительно трубы: либо снаружи, либо внутри.

Внутренний кабель имеет два назначения:

Применение в пищевой отрасли. Предполагает, что провод покрыт с помощью пищевых полимерных материалов, которые не изменяют состав воды. К таким материалам относят фторполимер либо полиолефин.
Применение в быту и другие цели. Данный кабель для прогрева водопровода с питьевой водой не применяют.

Кабели по принципу работы бывают:

Резистивные электрокабели бывают одножильные либо двужильные. Кабели нельзя отрезать до нужной длины, провод имеет вилку, чтоб подключить к электричеству. Резистивный тип кабеля состоит из датчика температуры с терморегулятором.
Саморегулирующийся тип не имеет температурных датчиков, регуляцию и контроль температуры осуществляет матрица, которая на автомате выключает систему прогрева при необходимости. Кабель со встроенной матрицей можно разрезать на необходимые отрезки.

Как правильно выбрать?

Выбор саморегулирующегося подогревающего кабеля зависит от задач, возложенных на систему обогрева.

Основное предназначение бытовых систем — частные дома, коттеджи, загородные участки. В коммунальных хозяйствах их используют для защиты от замерзания водостоков, водопроводов и канализационных систем. Для использования на таких объектах нужно выбирать устройства небольших размеров мощностью от 60 Ватт на метр.

Следует учитывать, что выбор подогревающего саморегулирующего кабеля, обладающего излишней мощностью, может оказаться нерациональным, с точки зрения экономии электроэнергии. Для эффективного таяния льда и снега достаточно приобрести систему указанной мощности. При выборе системы с недостаточной мощностью лёд будет таять слишком медленно после включения устройства, что может привести к существенному снижению напора воды.

Области применения

Кроме обогрева водопроводных труб с целью предотвращения их замерзания, саморегулирующие системы можно использовать и для других целей. Подробнее:

Обогрев полов, разнообразных резервуаров и ёмкостей.
Поддержание нужной температуры полов в морозильных камерах.
Ещё одна область применения саморегулирующего греющего кабеля — обогрев водостоков и желобов для предотвращения скопления в них ледяных масс.
Подогрев канализационных труб, проложенных на небольшой глубине.

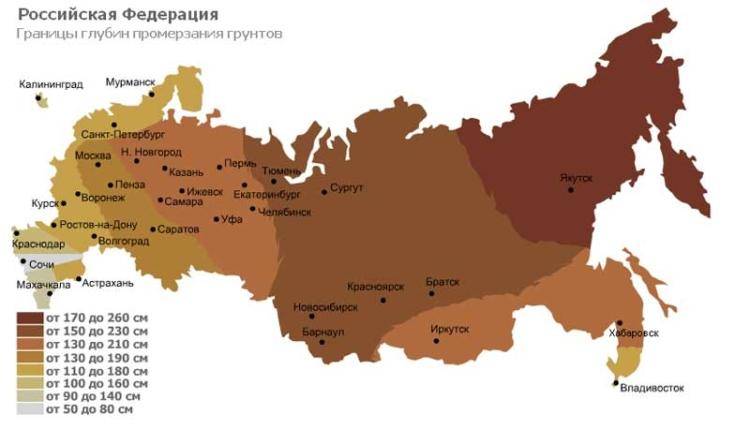

Схема промерзания грунта

Перед тем как принять решение о покупке и установке нагревательного шнура, стоит учесть глубину, на которой проходят трубы, и уровень промерзания почвы в регионе. При прохождении труб выше уровня промерзания шнур для нагрева необходим, причем укладывать его нужно по всей длине. Это объясняется тем, что чем холоднее климат, тем выше вероятность промерзания.

В зависимости от региона уровень промерзания будет разным. Например, в Челябинске он составляет 190 см. Если же климат не очень холодный и труба проходит ниже уровня промерзания грунта, то утепляют только отдельные ее участки. В защите нуждаются участки вблизи дома и у поверхности земли.

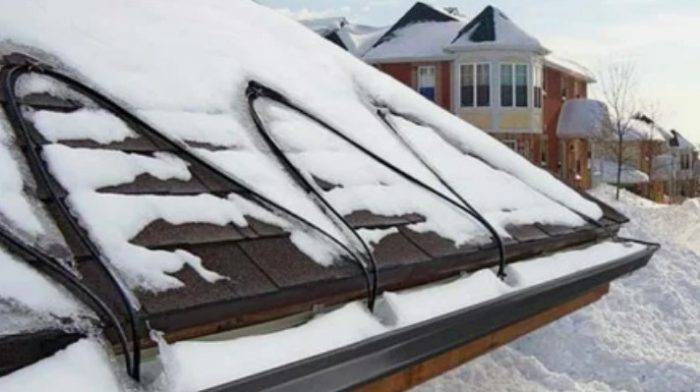

Обогрев водостоков и желобов, его задачи

Такая антиобледенительная система — целый комплекс устройств, которые предотвращают образование льда на карнизах, появление пробок в водостоках, деформацию желобов. Корректный и своевременный монтаж обогрева даст возможность защитить конструкции от контакта с водой, от образования опасных сосулек и снежных завалов.

Обогрев водостоков и желобов обеспечивается специальными кабелями, которые, нагреваясь, способствуют оттаиванию снега, предотвращают образование ледяных наростов. Главной особенностью этой системы является возможность работы только в тот период, когда здание необходимо защитить. При правильном монтаже системы полностью исключается риск образования и падения сосулек, деформация и продавливание желобов, заторы в трубах водоотвода.

Системы, включающие защиту кровли, а также обогрев водостоков и желобов, выполняют такие задачи:

удаление тяжелой наледи и сосулек;
предохранение водостока от повреждений;
автоматическая очистка крыши от жидкости;
снижение нагрузки на конструктивные элементы здания;
защита мокрых участков кровли от повреждения (гниения);
препятствование возникновению заторов из-за ледяных пробок в трубах;
защита от резких суточных перепадов температур, которые угрожают кровельным материалам.

Антиобледенительная система выполняет и более «глобальную» задачу: защита кровли, обогрев водостоков и желобов увеличивает срок службы кровельного покрытия, а также способствует сохранению материалов конструкций — стропильной и дренажной систем.

Принцип работы греющего элемента

У резистивного кабеля нагревается метаболический проводник при прохождении электрического тока.

Но, неважно какая температуру воздуха, +5 или -10, отдача тепла и трата электроэнергии одинаковая. Для контроля, в обогревающей системе ставят терморегулятор, датчики температуры, как в электрических тёплых полах. Принцип работы греющего кабеля

Принцип работы греющего кабеля

Греющий кабель этого вида бывает одножильный и двухжильный. Одножильный кабель подключается к водопроводу с двух сторон. Двухжильные, с одной стороны, закрепляется заглушка, с другой — шнур с вилкой для подключения к сети 220 В.

Когда укладывается резистивный кабель, провод не должны налаживаться, или находиться слишком близко, при пересечении они будут перегреваться, и могут быстро выйти из строя. И ещё, греющий кабель этого вида нельзя резать, в противном случае он просто испортится. Поэтому его улаживают целиком при любом размере.

У саморегулирующего кабеля нагревается полимер, он располагается между двух проводников. Чем больше он нагревается, тем меньше выделяет тепла, а при остывании – больше. Таким образом, он регулирует самостоятельно температуру. Благодаря своим свойствам этот вид греющего кабеля и получил название − саморегулирующийся.

Имеет такие плюсы:

при пересечении проводов не перегорает;
его можно резать в любом месте, но нужно будет сделать оконечную муфту;
элемент может быть любой длины.

Единственный недостаток саморегулирующего кабеля, высокая цена, но если учесть все плюсы и срок службы более 10 лет, цена себя оправдывает.

Стоит учесть, что трубы с греющим кабелем нужно утеплить. В противном случае чтобы обогреть водопровод понадобиться большая мощность, больший расход электроэнергии. Или же при сильных морозах без утеплителя, гибкий обогреватель может не справиться со своей задачей.

https://youtube.com/watch?v=y9kOBunX8JU

Резистивный кабель

Достоинства и недостатки систем внутреннего и наружного обогрева

Положительным качеством внутреннего обогрева можно считать то, что его легко монтировать в уже существующие трубопроводы без вскрытия грунта и использования теплоизоляции. Разогрев непосредственно проходящей сливной жидкости не требует большого потребления электроэнергии.

К негативным моментам можно отнести:

Уменьшение внутреннего сечения трубы.
Вероятность образования заторов.
Трудоемкий процесс монтажа на протяженных участках, имеющих переходы и изгибы.
Необходимость установки вводного тройника.

Наружный обогревающий кабель для канализации крепится непосредственно к наружной стенке трубы при помощи пластиковых хомутов или липкой ленты, что значительно облегчает монтажные работы.

К недостаткам наружной обогревающей системы можно отнести:

Более высокий расход электричества.
Необходимость вскрытия траншеи при установке на существующий трубопровод.
Дополнительные расходы на обустройство тепловой изоляции.

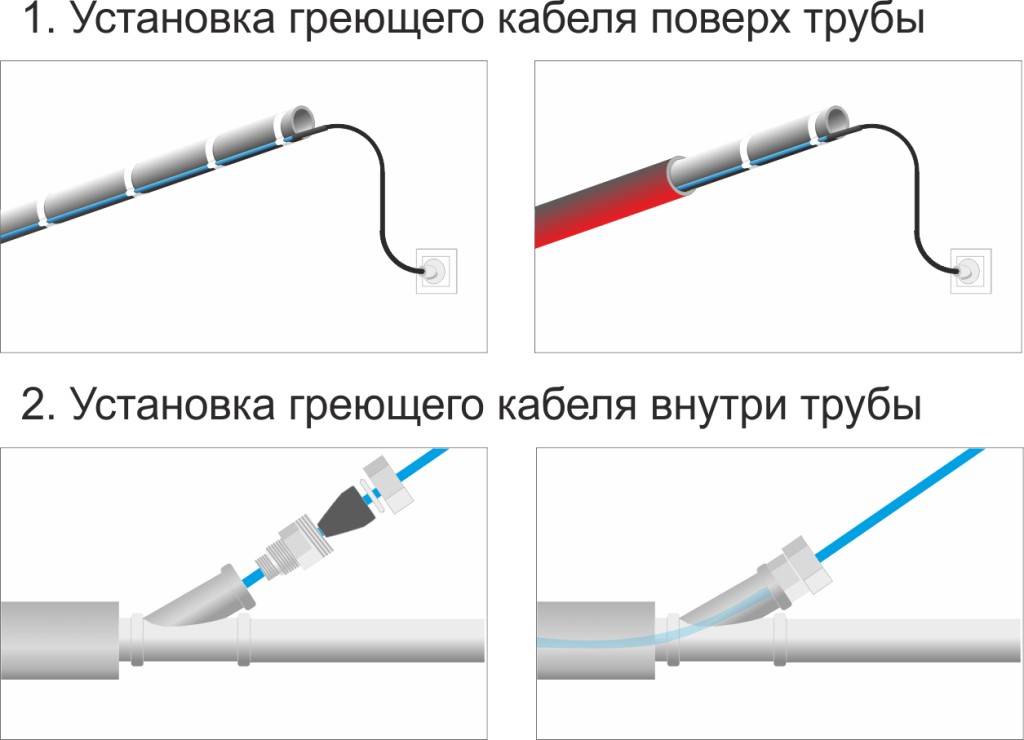

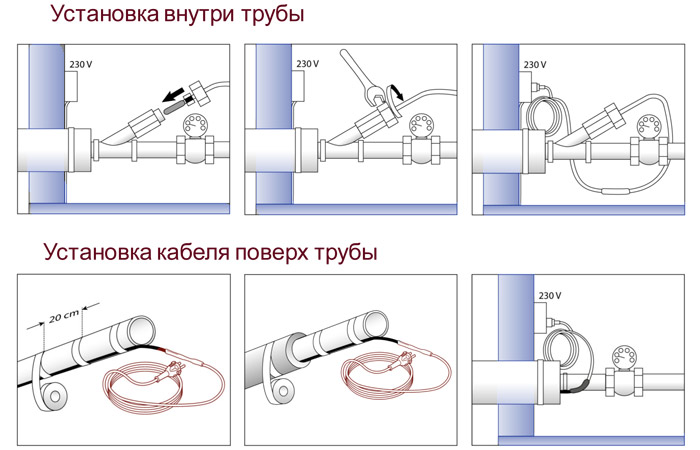

Монтаж нагревательного изделия

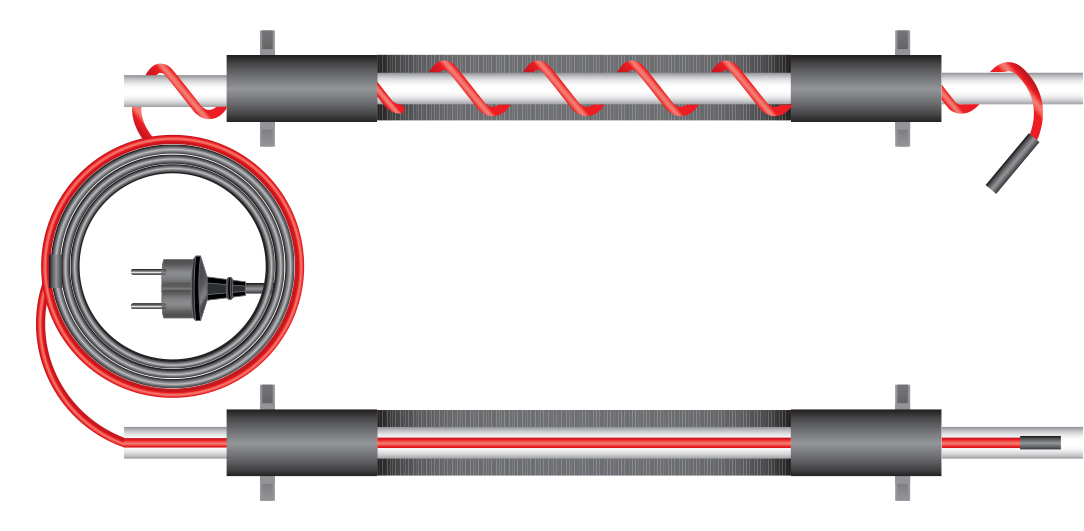

Укладывать греющий кабель можно внутрь трубопровода либо крепить его снаружи. Каждый из этих способов монтажа имеет свои преимущества и недостатки:

Укладывать кабель внутрь можно только в том случае, если диаметр трубопровода позволяет сделать это. Данная методика применима тогда, когда нет возможности обустроить наружный обогрев (коммуникации покрыты битумом или бетонным раствором). Для обустройства внутреннего обогрева не подходят одножильные изделия резисторного типа.
Главным достоинством наружного монтажа является простота и удобство выполнения работ, а также практичность. В этом случае вы можете использовать любые типы греющих кабелей.

Рассмотрим каждый из способов монтажа более подробно.

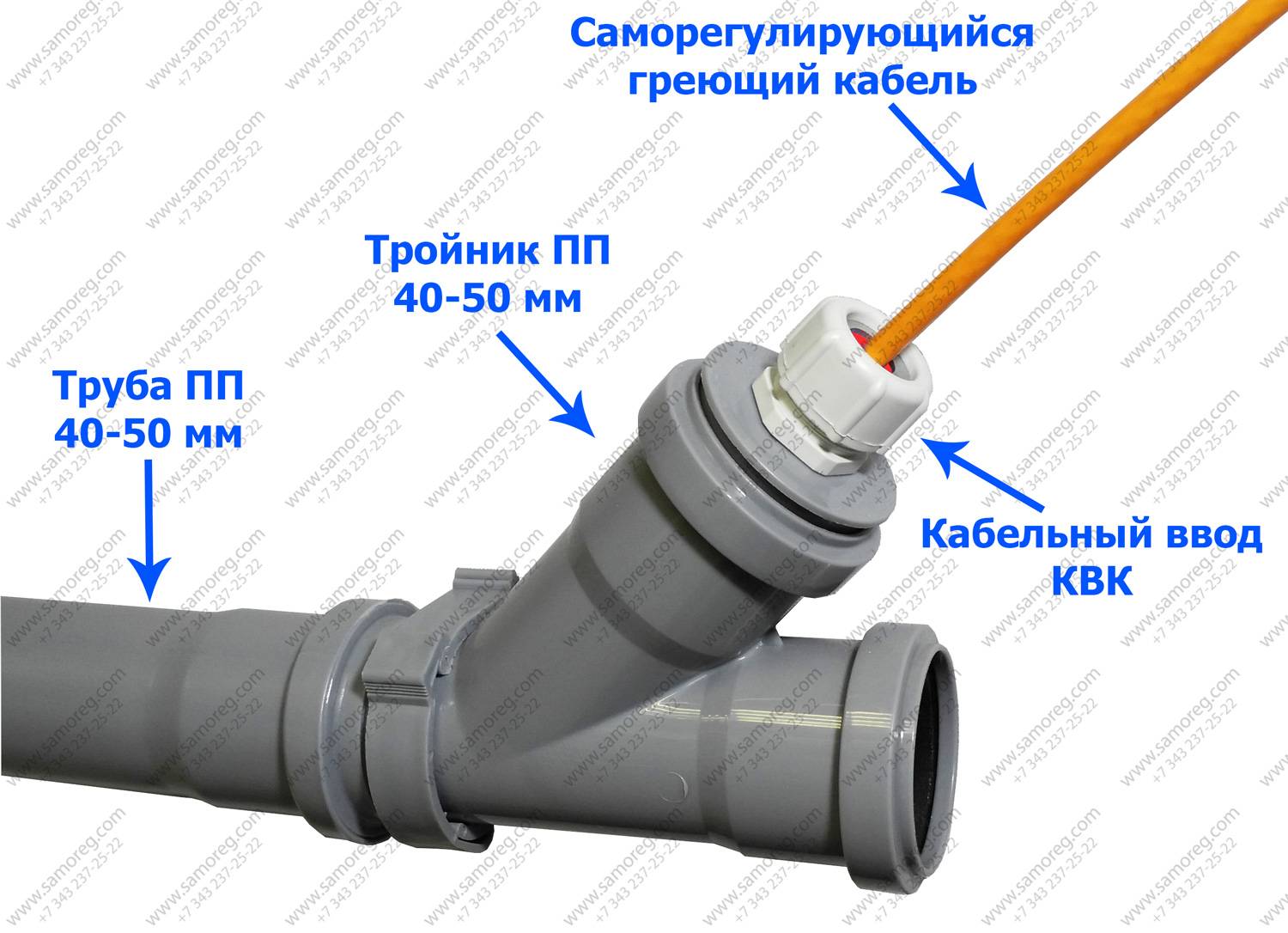

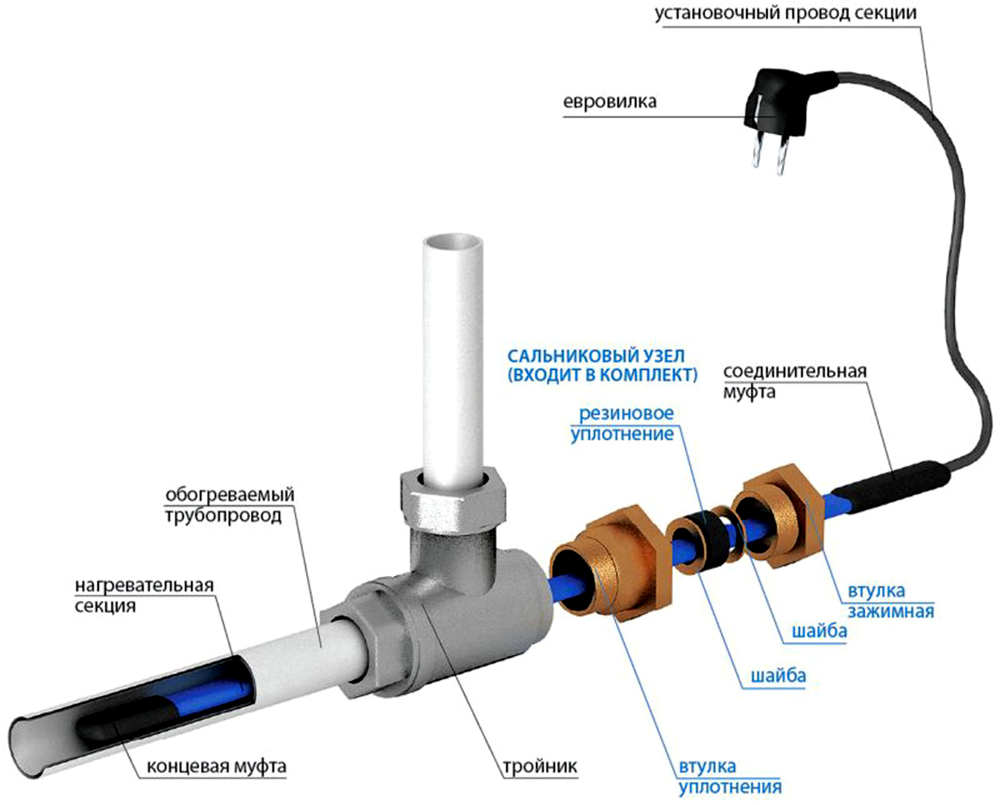

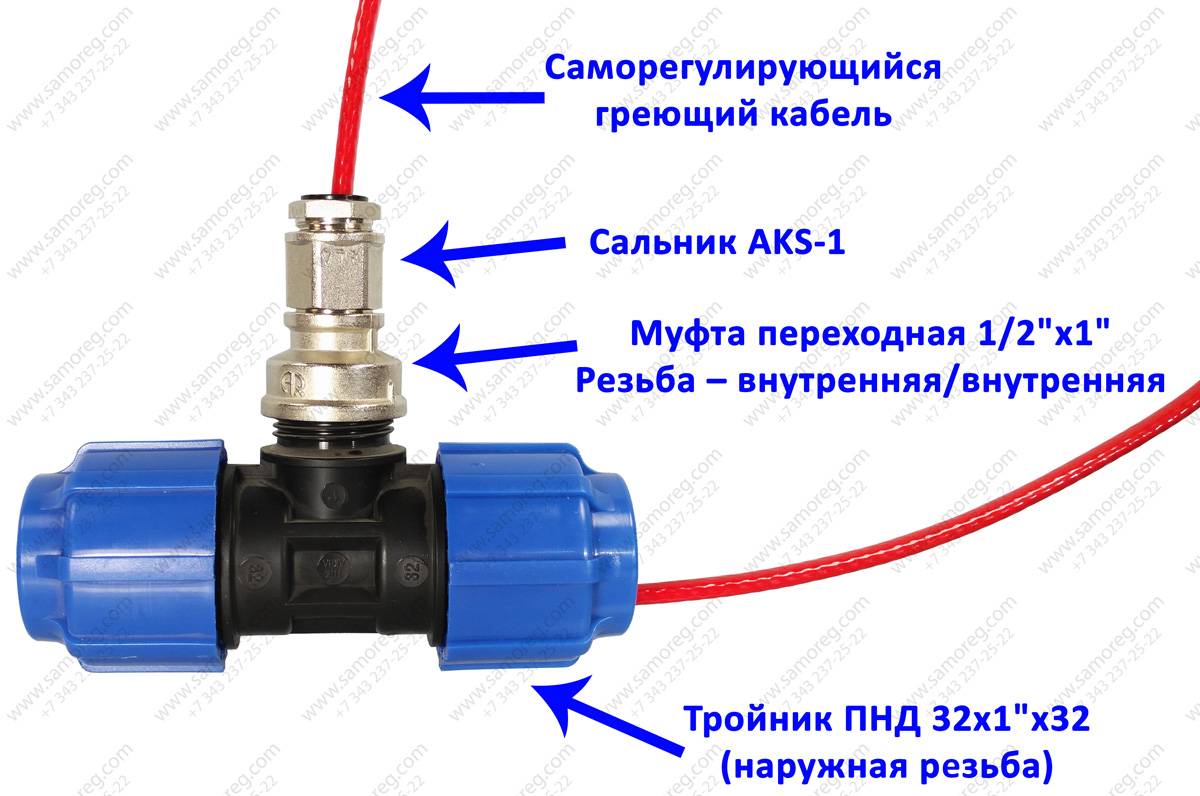

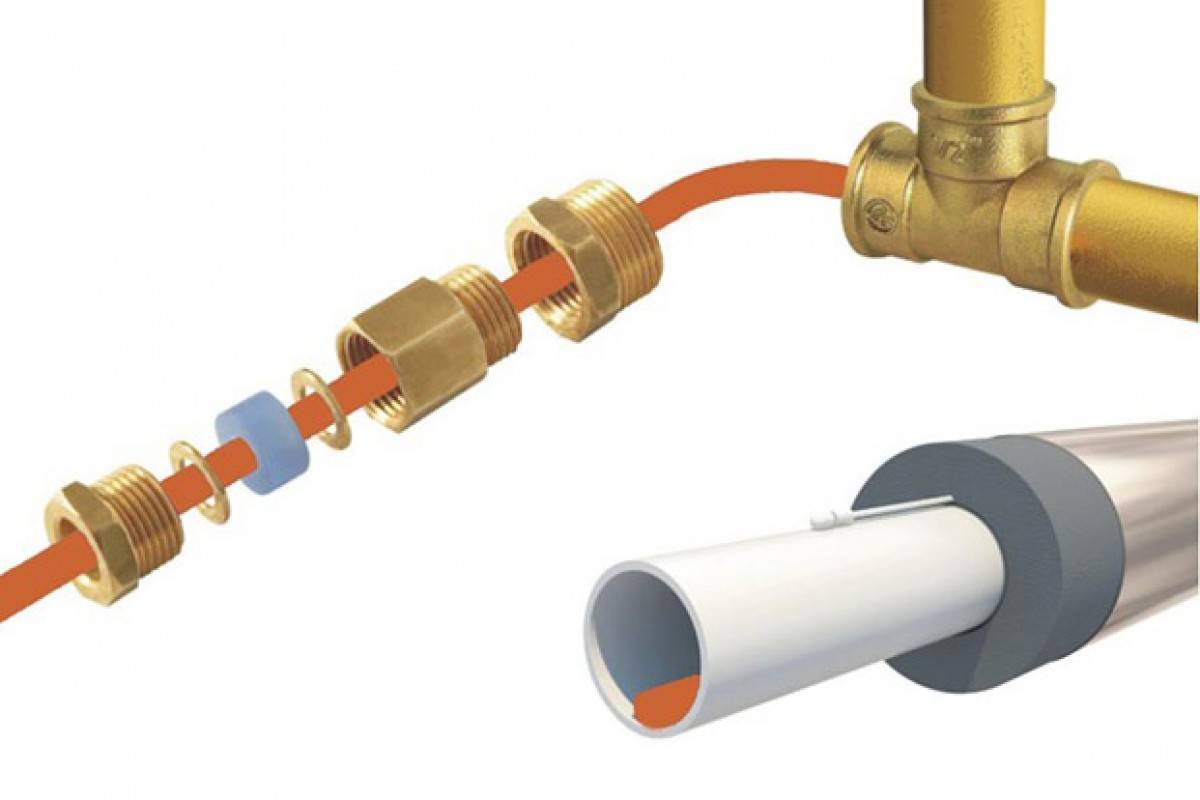

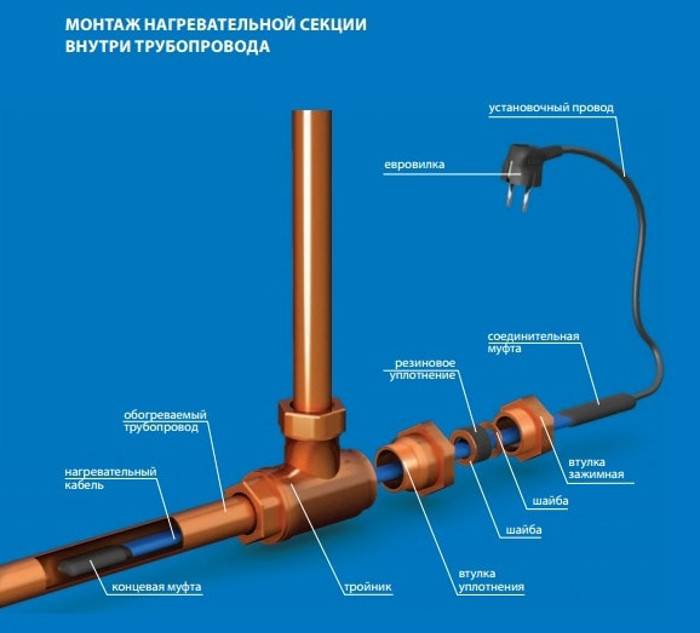

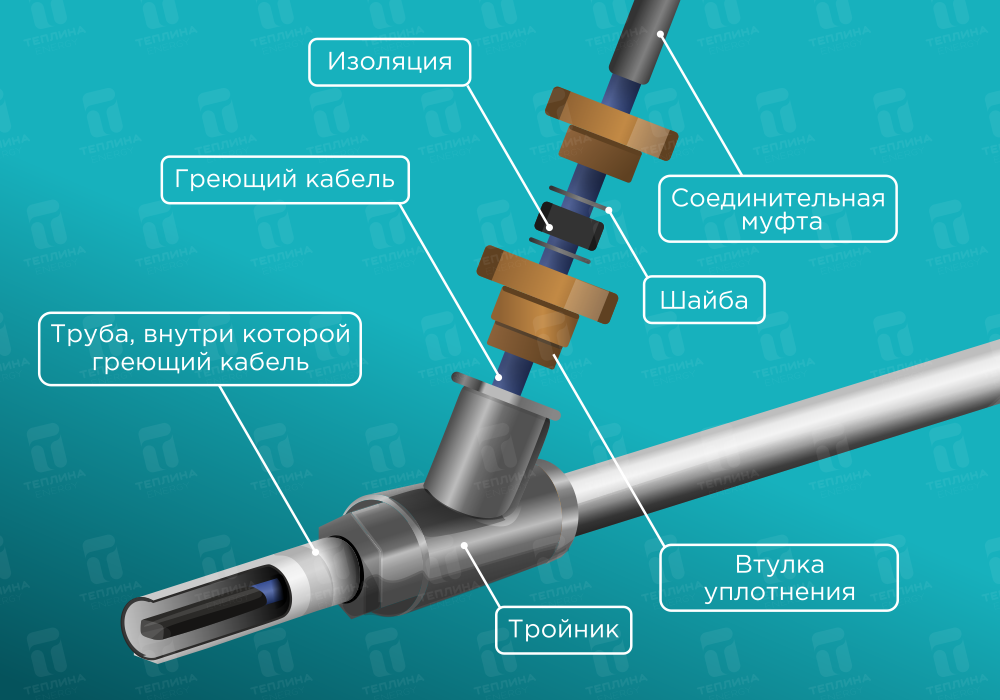

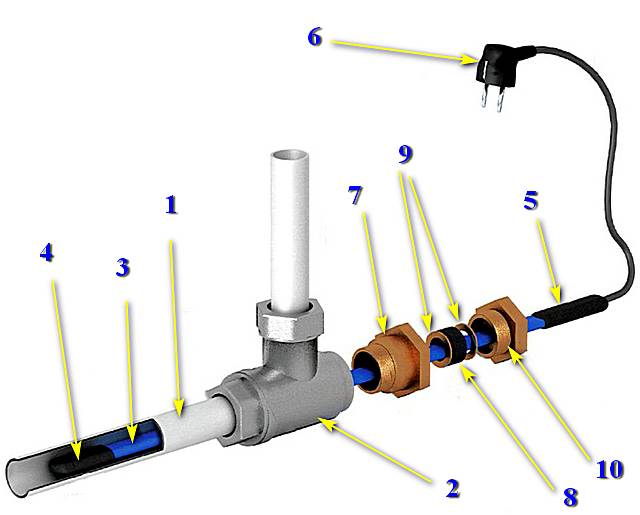

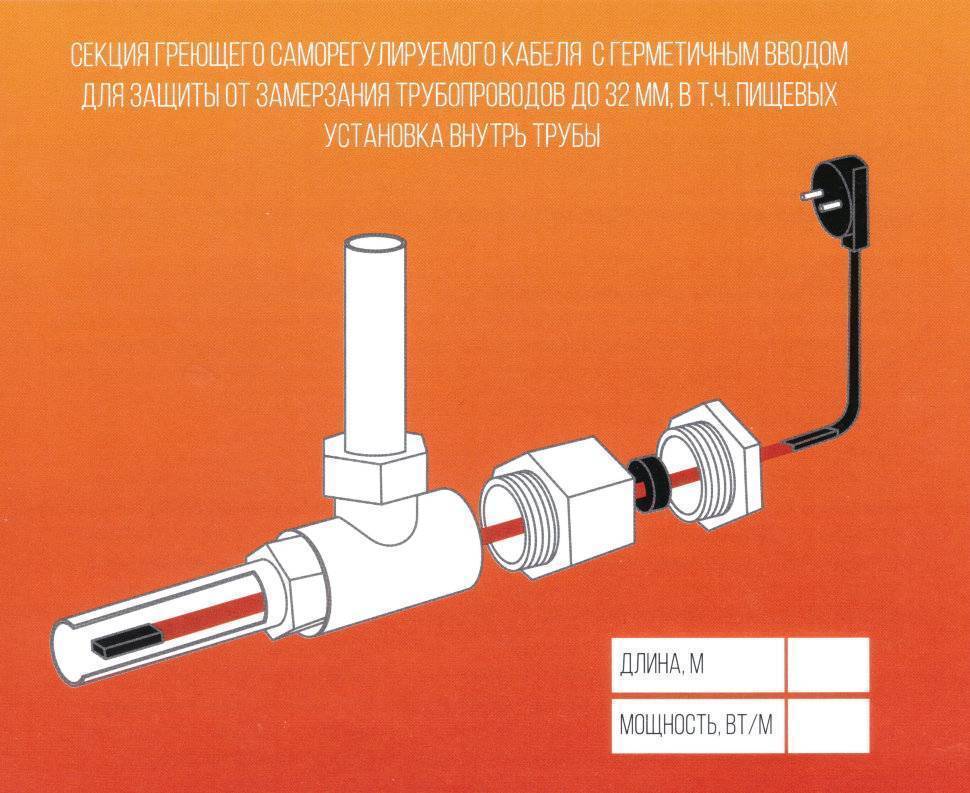

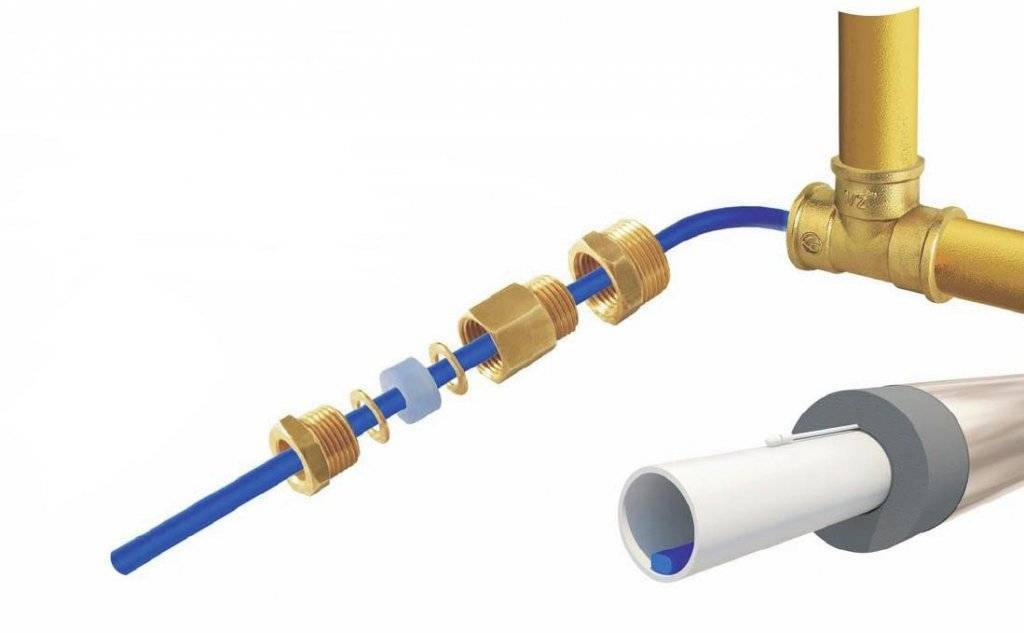

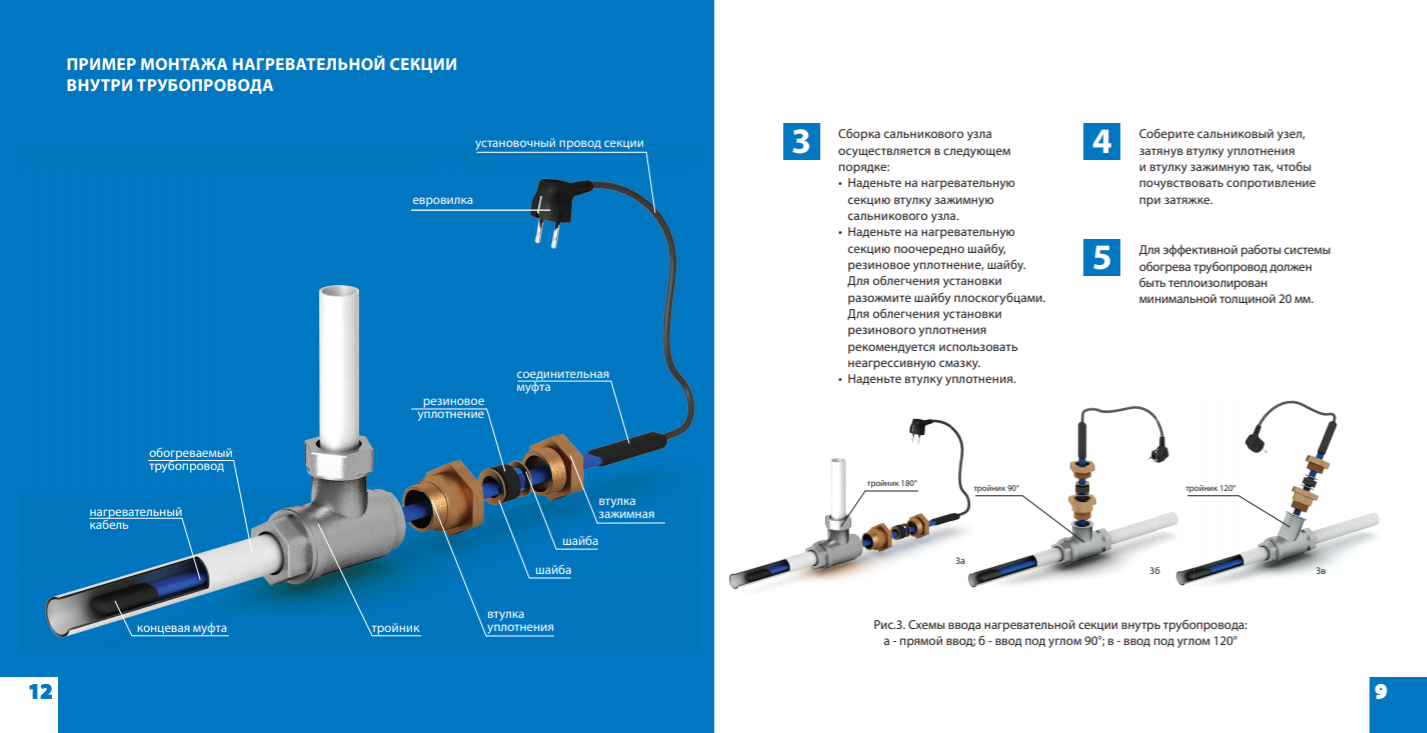

Внутренний монтаж

Для внутреннего монтажа подходит специальный влагостойкий кабель, который помимо этого должен быть устойчив к кислой среде

Для внутреннего монтажа подходит специальный влагостойкий кабель, который помимо этого должен быть устойчив к кислой среде. Для выполнения монтажа вам не нужен полный доступ к трубопроводу. Для этого используется специальная муфта, через которую кабель заводится в водопроводную систему на необходимую длину. После этого другой конец провода подключается к электрической сети. По сути, муфта – это специальный тройник, накручивающийся на трубопровод в месте выхода.

Стоит знать: эффективность данного способа обогрева в 2 раза выше, чем у наружной прокладки. Поэтому разрешено использовать греющее устройство меньшей мощности. Помимо этого для утепления такого трубопровода понадобится меньший слой теплоизоляционного материала.

К недостаткам данной методики утепления стоит отнести следующее:

Для обогрева канализационных труб такой способ не подходит. В этом случае разрешён только наружный монтаж греющего устройства.
Если на участке трубопровода есть разветвления, краны и изгибы под углом 90 градусов и больше, то такой способ не подходит.
Поскольку внутренний просвет трубы немного уменьшается из-за проложенного кабеля, напор воды снижается.
На длинных участках монтаж выполнить довольно сложно.
С течением времени провод может обрасти налётом, что приведёт к засорению труб небольшого диаметра.

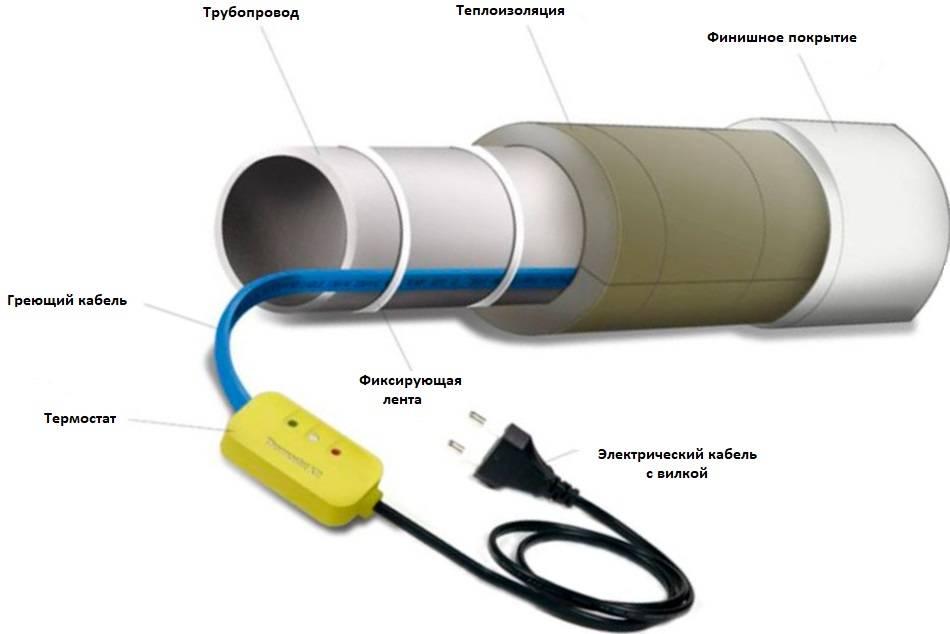

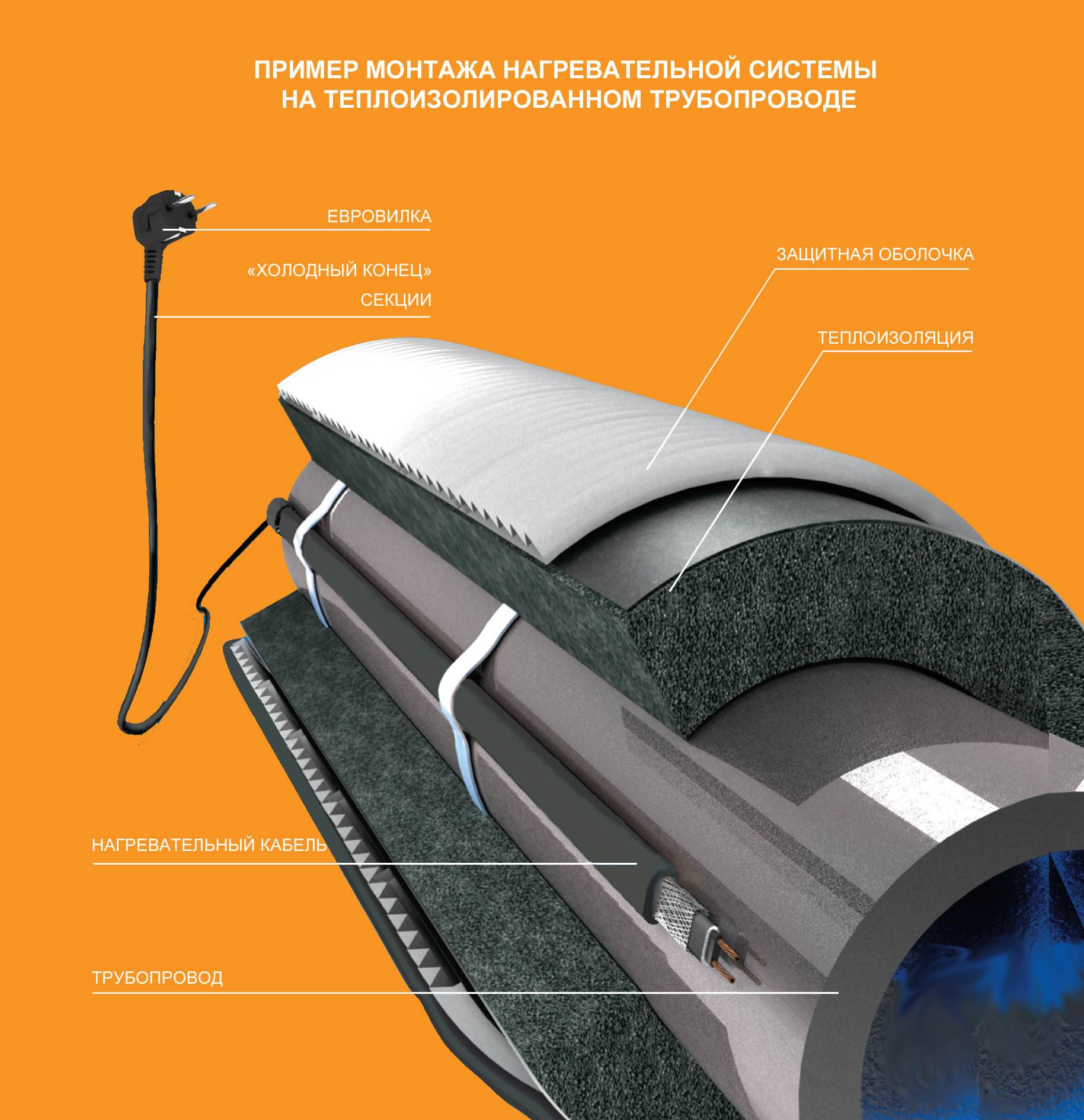

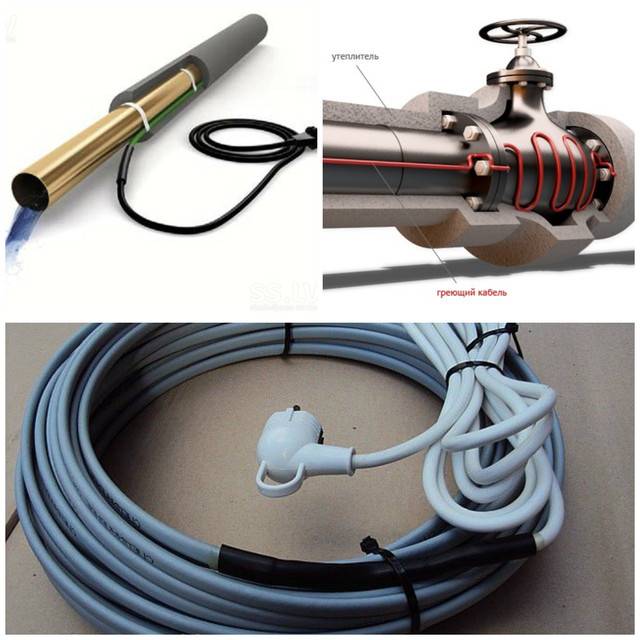

Наружный монтаж

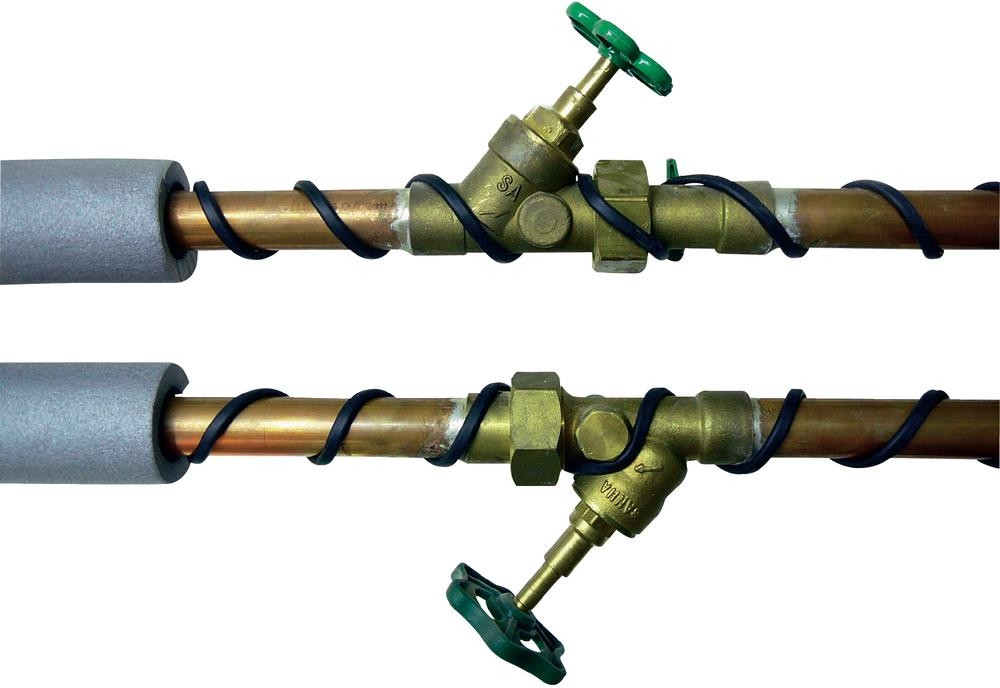

Провод обматывается вокруг трубопровода или укладывается под ним и фиксируется алюминиевой плёнкой

Такой способ установки греющего изделия выполняется довольно просто. Провод обматывается вокруг трубопровода или укладывается под ним и фиксируется алюминиевой плёнкой. Помимо фиксации эта плёнка эффективно отражает тепловые лучи. Затем труба обматывается слоем теплоизоляционного материала.

Данный способ установки обогревательного изделия можно выполнить своими руками. При этом просвет труб не уменьшается, а испортившееся нагревательное изделие несложно заменить. При этом вы можете использовать два способа укладки кабеля:

Кабель фиксируется при помощи скотча с одной стороны трубы. При этом для увеличения площади соприкосновения и теплоотдачи изделие укладывается волной. После этого труба утепляется.
Трубы, уложенные в климатических регионах с суровыми зимами, лучше обматывать кабелем. При этом шаг витка равен 50 мм. Для более надёжной фиксации изделие крепится в нескольких местах при помощи фольгированного скотча.

После выполнения любого способа укладки кабеля вся труба плотно обматывается скотчем. Это позволит защитить теплоизоляционный материал от сильного нагревания, поскольку воздействие высоких температур для него может быть губительно.

Внимание: резистивное изделие подключается посредством терморегулятора. Он обеспечит равномерный нагрев и не допустит перерасхода электроэнергии. В случае установки саморегулирующегося кабеля подключение через терморегулятор не понадобится

В случае установки саморегулирующегося кабеля подключение через терморегулятор не понадобится.

Как устроен электрокабель

Саморегулирующийся кабель представляет собой электрический нагреватель в виде ленты.

Греющий кабель в разрезе состоит из:

металлического нагревающего проводника.
жилы, изолированные утепляющим ПВХ.
внутренняя изоляция выполнена с помощью фторопласта.
экраны из медной сетки, в которой находятся проводники.
изоляция снаружи состоит из теплоизоляции ПВХ материала.

Изоляционный материал противостоит воздействию воды, устойчив к повышенным показателям температуры, не подвержен влиянию вредной среды стоков. Материалы имеют допуск санпин, чтобы использоваться в пищевых водопроводах, поэтому кабели разрешено прокладывать в системах с холодной водой.

Греющий кабель работает без контроля человека. Система автоматически прекратит работать, если температура окружающей среды превысит установленные значения. Саморегуляция охраняет систему от перегрева, экономя потребление электричества.

К плюсам греющего кабеля можно отнести:

Надежную и безопасную работу.
Простота монтажных работ, его эксплуатация.
Экономия электричества из-за автоматического контроля температуры.

Главным недостатком считают энергозависимость кабеля. Некоторые участки водопровода приходится оснащать дополнительными розетками.

Преимущества

Конструкция шнура позволяет спокойно нарезать его на отрезки любой длины, при этом характеристики ничуть не страдают. Тепловой кабель обладает плоской формой, что увеличивает площадь контакта с объектом. Благодаря фторполимерной оболочке, он может эксплуатироваться в самых сложных условиях. В том числе, при регулярных контактах с химическими веществами и парами. Выпускаются специальные экранированные модели на случай, если монтаж греющего кабеля в трубу производится во взрывоопасной зонеНаличие саморегулирующейся нагревательной матрицы делает изделие максимально экономным в потреблении энергии. Устройство греющего кабеля таково, что он самостоятельно меняет теплоотдачу в зависимости от температуры объекта. Как только потеплеет, проводник требует меньше электрики. И наоборот. Таким образом, для эксплуатации не требуются терморегуляторы, что делает систему не только экономичной, а и более надежной. Когда вы осуществляете обогрев колодца греющим кабелем, можете быть стопроцентно уверены, что он не перегреется и не перегорит. Даже если по каким-то причинам произойдет самопересечение.Самогреющий кабель может использоваться для:

защиты труб;
обогрева открытых площадок, например, ступеней или дорожек;
обогрева подсобных помещений, а также отдельных предметов;
защиты стоков и кровли ото льда.

В зависимости от требуемой мощности обогрева подбирается подходящая модель. Мы будем говорить о том, как подключить греющий кабель саморегулирующийся для обогрева труб. Начнем, с самых азов – подсоединению к вилке, через которую шнур будет получать электроэнергию.

Конструкция и сфера применения

Электрический обогрев используется для повышения температуры водопроводных или канализационных труб, а также резервуаров для хранения жидкостей и дренажных каналов (например, для слива конденсата с поверхности крыши).

Документация к греющему кабелю

Разогревающий кабель для трубы состоит из элементов:

Внутренняя металлическая жила или набор токопроводящих элементов. Для изготовления деталей используются сплавы с повышенным сопротивлением, что обеспечивает нагрев элементов при прохождении электрического тока. Сверху жилы покрыты слоем изолирующего материала, сохраняющего защитные характеристике при циклических прогревах.
Защитный экран, расположенный вокруг нагревающих жил. Деталь изготовлена из алюминиевой фольги или медной сетки, предотвращающей формирование электромагнитных помех при подаче напряжения. Для улучшения характеристик медную оплетку покрывают тонким слоем никеля, под металлическим экраном размещается дополнительный слой диэлектрика.
Наружный защитный слой из эластичного материала, сохраняющего характеристики при низких температурах. Термокабель для обогрева труб, предназначенный для эксплуатации в условиях Севера, оснащается защитным слоем с увеличенной толщиной.

Устройство греющих кабелей

Резистивный кабель

Двужильный (одножильный не рассматриваем ввиду неудобности его подключения) резистивный кабель состоит из одной токопроводящей жилы и одной греющейся (1), внутренней изоляции (2), металлической оплетки (3) и наружной термостойкой изоляции из полимера (4). Под действием силы тока происходит нагрев жилы, которая в свою очередь отдает тепло объекту. Резистивный кабель также часто используют при монтаже теплого пола.

Для работы резистивного греющего кабеля в обязательном порядке необходимо использовать терморегулятор, который предотвратит его перегрев. Также он греет одинаково по всей длине, а значит расход электроэнергии будет максимальным (в сравнении с саморегулирующимся). Главное преимущество резистивного изделия над саморегулирующимся — это относительно невысокая цена. Например, в среднем 1 погонный метр хорошего резистивного кабеля мощностью 10 Вт/м будет стоить около 150 — 200 рублей, в то время, как саморегулирующийся при той же мощности будет стоить порядка 500 — 600 рублей метр.

Обычно резистивный провод продается в комплекте с вилкой и термостатом в концевой муфте. В зависимости от модели и области применения термостат может быть выставлен на разные температуры. Например, у кабеля SpyHeat SHFD, предназначенного для обогрева трубопровода, термостат рассчитан на включение при понижении температуры ниже 5°С. Это означает, что когда температура у основания термостата падает ниже 5°С, то он запускает работу кабеля. Именно поэтому термостат необходимо располагать в самой верхней точке трубы — там, где температура падает ниже всего. Если разместить наоборот, то может получиться, что самый холодный участок трубы будет замерзать, а термостат так и не включится.

Саморегулирующийся кабель

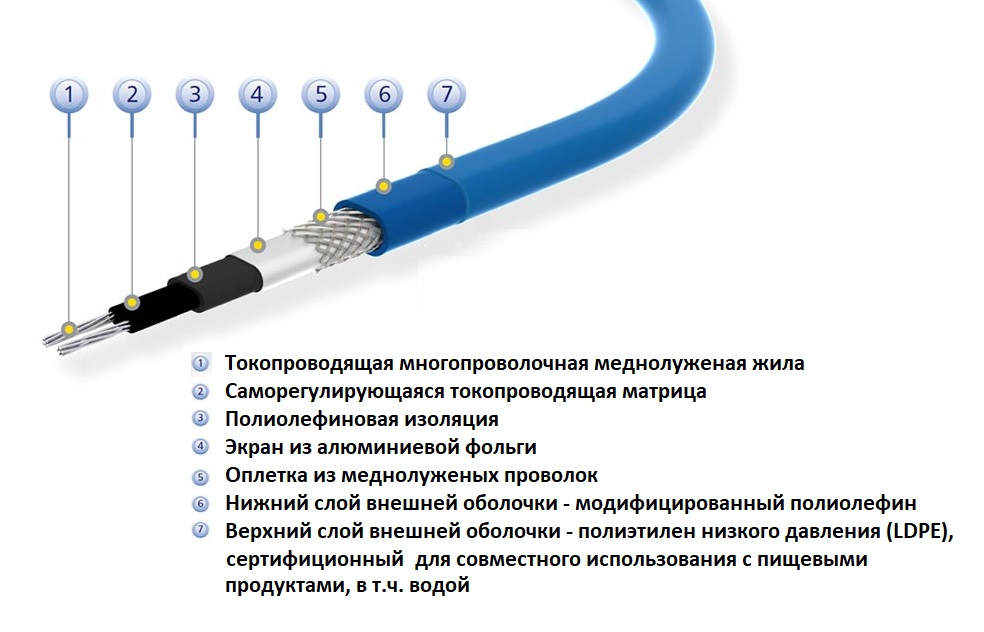

Саморегулирующийся кабель состоит из двух токопроводящих жил (1), полимерной греющейся матрицы (2), изоляции (3), экранирующей оплетки (4) и защитного термостойкого слоя (5). Кабель способен самостоятельно изменять температуру нагрева и соответственно выходную мощность на разных участках. Как это происходит? При снижении температуры окружающей среды понижается сопротивление матрицы, а количество путей прохождения тока увеличивается, за счет чего увеличивается нагрев и отдача тепла. И наоборот, при повышении температуры «за бортом», сопротивление матрицы увеличивается, а ее нагрев и выходная мощность практически падает до нуля.

Благодаря такому принципу работы провод не греется постоянно на максимальной мощности, а экономит электроэнергию, подогревая только нужные участки. КПД изделия гораздо выше, чем у резистивного. Однако важен следующий момент: так как у саморегулирующегося провода нет термостата, то температуру окружающей среды, при которой он будет начинать нагреваться, необходимо уточнять у продавца, так как разные модели могут иметь разный температурный порог.

Какая наружная изоляция должна быть у провода?

Внутренняя изоляция токопроводящих жил не так важна, как внешняя. От внешней зависит, в каких условиях можно будет использовать изделие. Например, если необходимо заводить провод внутрь водопроводной трубы, тогда изоляция должна быть из пищевого фторпласта, который не будет влиять на вкус воды или менять ее химический состав. Причем пыле и влагозащита должна быть по стандарту IP68.

Для монтажа на крыше или водосточной трубе важно, чтобы изоляция выдерживала длительное воздействие ультрафиолетовых лучей. Обычно ее изготавливают из фторполимера

На изделии может не указываться материал оболочки, а лишь написана фраза «защита от UF-лучей». А вот для канализации предназначен кабель с полиолефиновой оболочкой. Хотя эта информация обычно пишется в характеристиках к каждому товару, но лучше ее уточнять у продавца, чтоб не ошибиться и купить нужный провод.

Как подобрать кабель по мощности?

Если сказать просто, то для каждого градуса ниже 0 берется 1 Вт мощности. То есть, если канализационная труба должна функционировать при температуре -10°С, то мощность кабеля должна составлять не менее 10 Вт/м (имеется ввиду, что температура трубы будет не 0°С, а положительная, например, +3 — +5°С). Однако это довольно усредненные показатели и для более точного расчета нужно пользоваться специальными калькуляторами, которые учитывают теплопотери материала трубы (металл или пластик), длину трубопровода, есть ли дополнительная теплоизоляция, монтаж провода и вырабатываемую им температуру. Кабели разных производителей при одинаковой выходной мощности могут выдавать разную температуру. Например, один провод при мощности в 10 Вт/м выдает максимальную рабочую температуру в 65°С, а другой при той же мощности 75°С.

Что такое греющий кабель для труб

Греющий кабель для обогрева труб нагревается от действия проходящего электрического тока и является основной составляющей частью системы, призванной не допустить размораживания труб наружных систем коммуникаций.

В основе работы кабеля лежит преобразование энергии электрической в энергию тепловую. Характерной особенностью этих изделий можно назвать то, что они не переносят энергию, а лишь принимают её, преобразуя электроэнергию в тепло без использования окислителя или топлива.

Основная характеристика греющего кабеля – удельное тепловыделении, измеряемое в Вт/м, – показывает ту мощность, которая выделяется на единицу его длины.

Секции нагревающего кабеля имеют разную длину. Это может быть отрезок в несколько сантиметров, или же достаточно длинный – несколько сотен метров. Всё зависит от нужд потребителей.

Конструкция греющего кабеля

Составляющие нагревательного кабеля:

Внутренняя жила – главный элемент. Изготавливается из сплава, обладающего хорошим электрическим сопротивлением.
Защитная оболочка главной жилы – полимерный изолирующий материал, снабжённый сплошным экраном из алюминия или экранирующей медной проволочной сеткой.
Общая оболочка из поливинилхлорида, призванная обеспечить надёжную защиту всех составных частей кабеля от воздействия окружающей среды.

На рынке представлены различные виды греющих кабелей. Цена их зависит от количества внутренних жил. Наиболее дешёвые – одножильные кабели – имеют самую простую конструкцию. Недостатком их является то, что у них нет защиты от электромагнитного излучения, которое предусмотрено в двух- и трёхжильных кабелях, имеющих дополнительную токопроводящую жилу.

Подключение к сети

Так как Вы только изучаете, как сделать электрический обогрев водопроводных труб, на этапе крепления мы не рассказали об одном очень важном нюансе, на котором остановимся сейчас – изоляция конца проводника. Для этого используется термоусадочная трубка, которая надежно защитит жилы от попадания влаги. Также для подключения гибкого обогревателя нужно соединить греющую часть с так называемой «холодной»

Все этапы подключения рекомендуем наглядно просмотреть на видео:

Также для подключения гибкого обогревателя нужно соединить греющую часть с так называемой «холодной». Все этапы подключения рекомендуем наглядно просмотреть на видео:

Монтаж наконечника и соединение двух участков

Как правильно разделать саморегулирующийся проводник

Для экономичной и безопасной работы обогрева водопровода рекомендуем также подключить два устройства: УЗО и терморегулятор. Первое устройство защитит систему обогрева от утечек тока, а второе позволит регулировать температуру нагрева через термодатчик. Важный нюанс – при подключении датчика к термостату нужно учитывать, что большинство моделей исправно работают только в том случае, если протяженность водопровода не превышает 50 метров (это лучше уточнить уже по месту в магазине).

Утепление водопровода

Чтобы снизить расходы на обогрев, перед укладкой провода водопровод нужно утеплить. В противном случае при сильных морозах его не спасет от промерзания даже утепляющий кабель. Для утепления водопровода не годится минеральная вата, так как она боится влаги. При замерзании и последующем оттаивании она рассыпается.

Если трубы проложены в специально оборудованной канализации, то для их утепления можно применять поролон. Но он не годится, если трубы просто закопаны в землю. Если все-таки используется сминаемый утеплитель, например вспененный пенополиэтилен, то поверх него можно надеть канализационную трубу из пластика. Для утепления также можно использовать пенополистирол, изготовленный в виде труб различного диаметра.

Мощность провода, необходимая для обогрева труб, зависит от многих факторов:

способа прокладки водопровода;
диаметра труб;
наличия утепления;
наружного или внутреннего монтажа.

Резистивный — плюсы и минусы

Резистивный греющий кабель.

Для резистивного кабеля характерны простота конструкции и невысокая цена.

Выпускают 3 вида изделий:

одножильные;
двухжильные;
зональные.

Производятся с заранее заданными характеристиками — длина и мощность. Особенность — в одинаковом прогревании по всей протяженности. Укорачивать нельзя, следует использовать весь провод, даже если размер больше требуемого. При обрезке увеличивается сопротивление. Это приводит к повышению температуры нагрева, как следствие — плавится изоляция, система ломается.

Монтаж требует предельной аккуратности — если повредить кабель на каком-то участке, придется менять всю систему. Исключение составляют зональные конструкции с параллельным подключением нагревателей. Резистивные изделия невозможно использовать для прокладки внутри трубопровода — мешает оголовок датчика температуры. Он должен находиться рядом с кабелем, поэтому наружный монтаж тоже не слишком удобный. Преимущество — в сравнительно низкой цене по сравнению с саморегулирующимся проводом.

Одножильный

Самая простая конструкция из немногих элементов включает:

нагревательную металлическую жилу;
внутреннюю изоляцию;
медную экранирующую оплетку;
внешний изолятор.

Максимально нагревается до +65°С. Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые иногда находятся на большом расстоянии.

Двухжильный

Отличие от одножильного изделия не только в количестве проводников, но и в самой конструкции:

2 нагревательные жилы находятся каждая в своей изоляции;
третья дренажная расположена рядом с ними (голая);
все жилы охватывает фольгированный экран;
для внешней защиты служит термостойкая изоляция.

Изделия одножильные и двухжильные обеспечивают одинаковый прогрев по всей длине.

Зональный

Этот вид резистивного кабеля имеет независимые секции обогрева. Это обеспечивается особенностями конструкции. Проводник состоит из 2 жил с изоляцией, поверх которой смонтирована нагревательная спираль. Через равное расстояние она поочередно соединяется посредством контактных окон с токопроводящими жилами. Образуются параллельные независимые зоны обогрева с максимальной длиной 2 м.

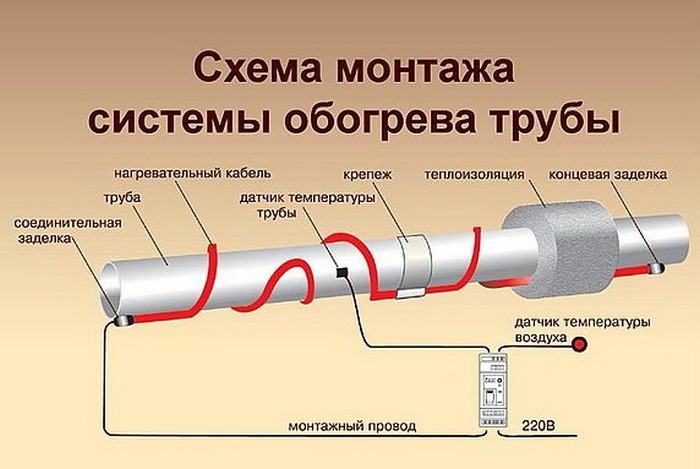

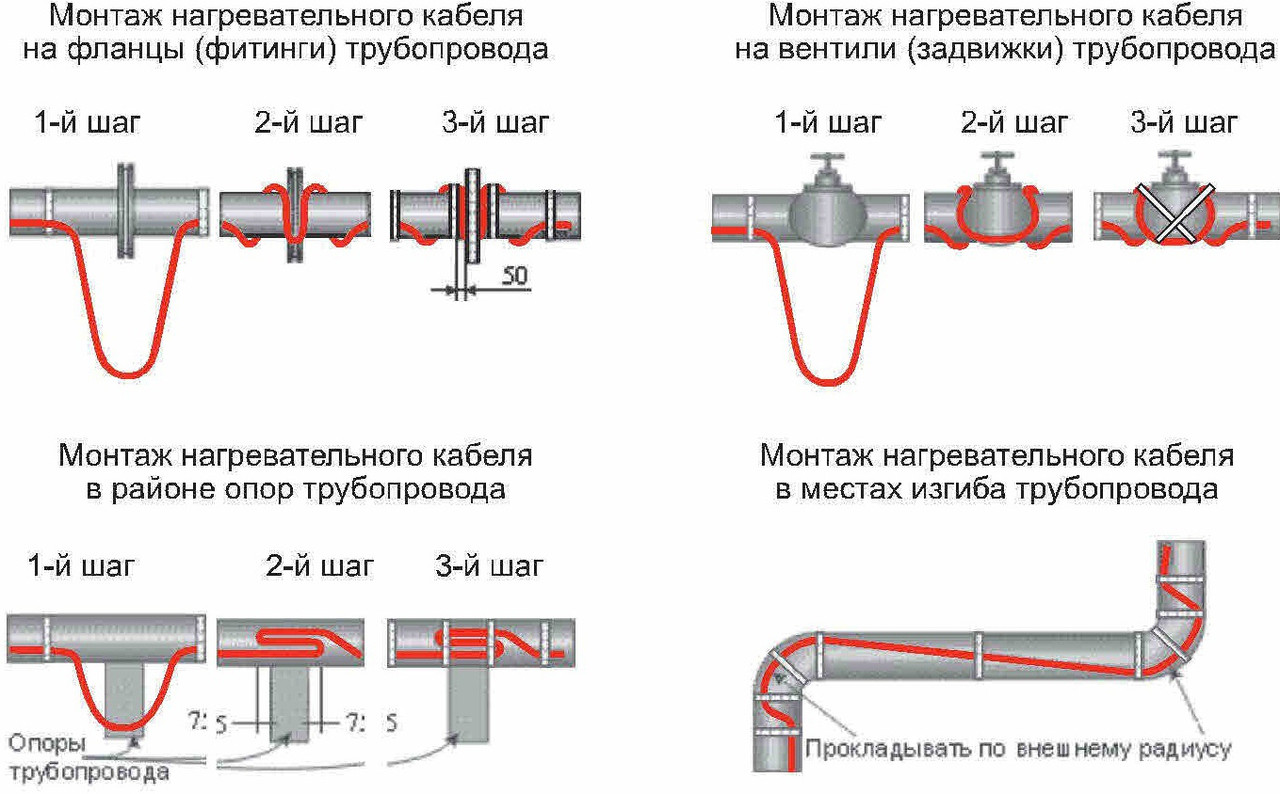

Способы монтажа

Выбор метода монтажа зависит от расположения водопроводной системы и конкретного вида греющего кабеля.

Самым распространённым является монтаж поверх трубы.
Для этого кабель предварительно растягивают по всей длине требуемого участка водопровода. Размещать его можно по разному – в одну прямую линию, зигзагами (волнистой линией) или обматываю трубу спиралью.
Если планируется установка терморегулятора, датчик необходимо разместить в самом холодном месте трубопровода, для чего, возможно, придется произвести необходимые промеры.
Устанавливается датчик на максимальном удалении от обогревателя – диаметрально противоположно, с дополнительной его термоизоляцией от кабеля. Если не соблюсти это требование, система автоматического контроля потеряет свой смысл.
Кабель плотно прихватывается к телу трубы полосами клеящей ленты, лучше всего – алюминиевого скотча.
Поверх уложенного и закрепленного кабеля устанавливается термоизоляция – минеральная, пенополистирольная, полиуретановая и т.п., и защитный кожух, который предохранит всю смонтированную систему от внешних механических воздействий, атмосферной и почвенной влаги.

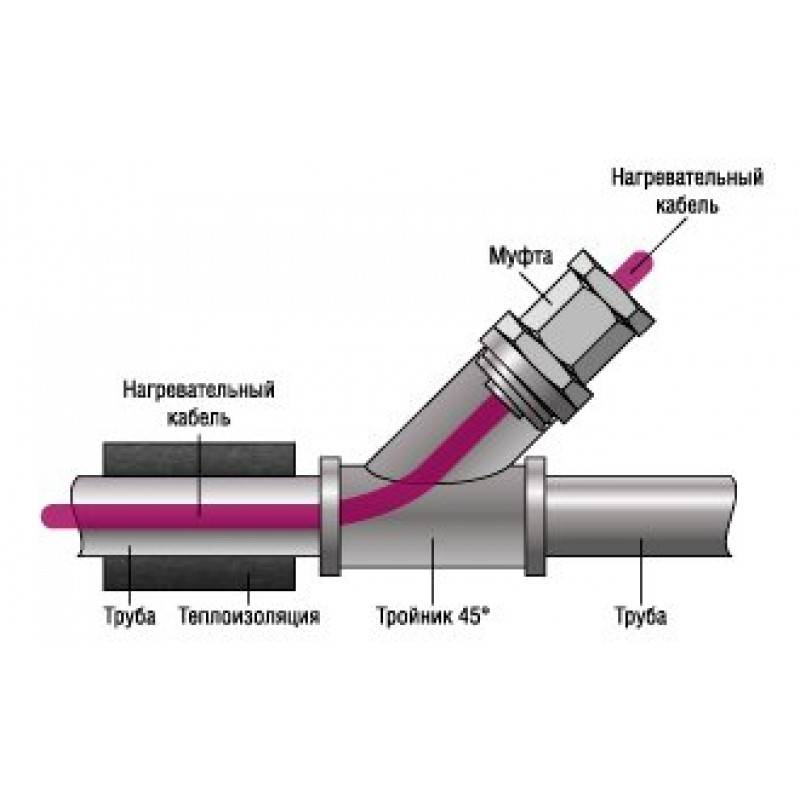

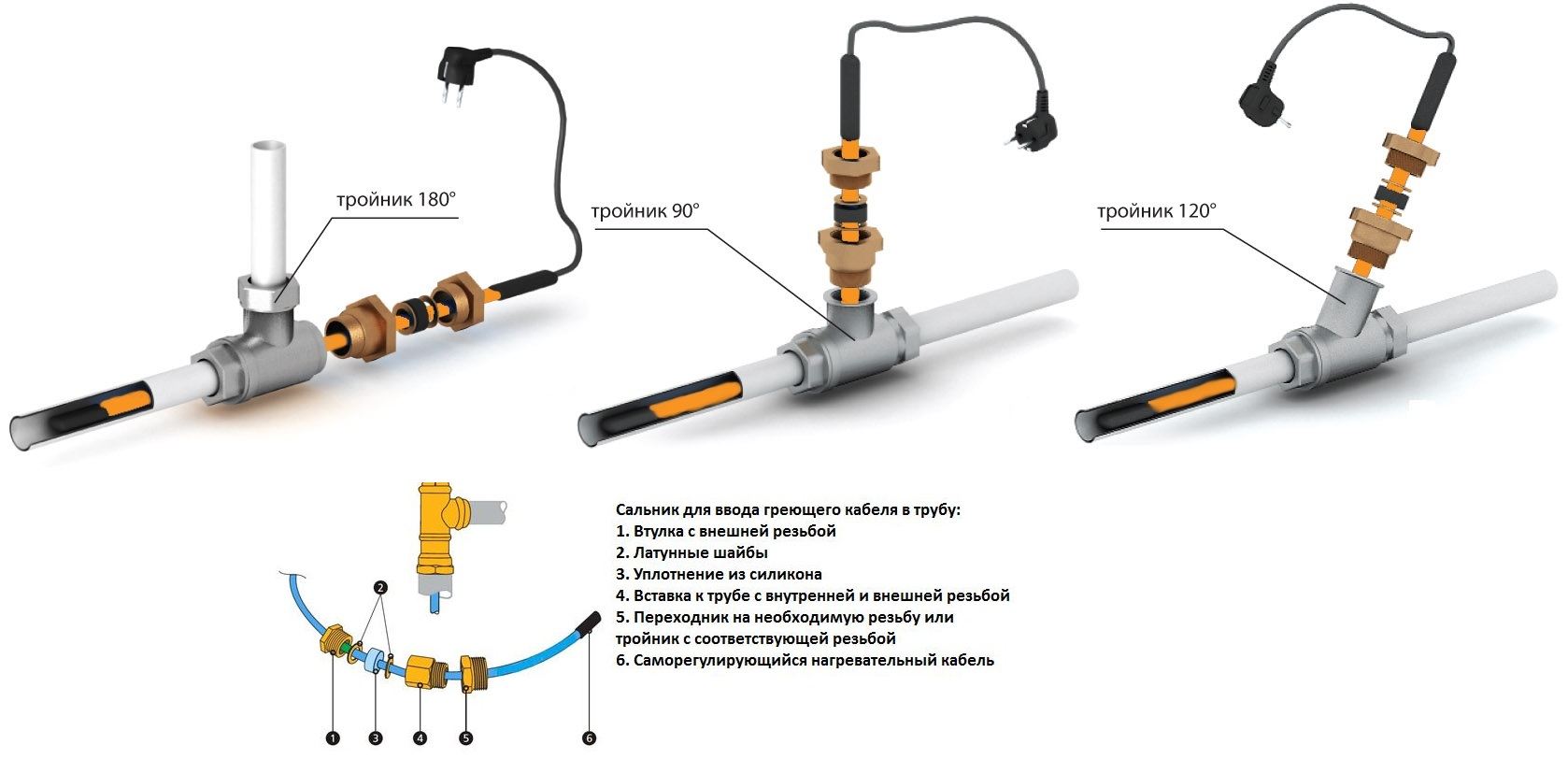

Существует способ прокладки кабеля в теле водопроводной трубы.
Это бывает весьма оправдано при невозможности осуществить монтаж поверху. Кроме того, такой способ наиболее экономичный – можно использовать кабель меньшей мощности, так как теплопередача осуществляется при непосредственном контакте с водой.
Для реализации такого способа подходят не все виды кабелей – это стоит оговорить сразу при покупке. В комплекте приобретаются специальные муфты, обеспечивающие герметичность водопроводной системы и надежное закрепление кабеля.

При монтаже следует помнить, что кабель не должен упираться в отводы, тройники, не должен препятствовать работе задвижек и кранов.

Подобные кабеля полностью безопасны как в электрическом плане – у них очень надежная изоляция, так и с точки зрения экологии – материал их внешнего покрытия никоим образом не сказывается на качестве питьевой воды.
