Способы монтажа
Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно
тремя способами:
Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх
смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого
варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет
теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка
залита в один уровень и недопустимо поднятие уровня пола – тогда этот метод не годится.
Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на
1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый
слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе
теплой зоны.
Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо – самый
верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с
термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить
какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в
будущую штробу, иначе нужно менять разметку.
После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина
штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.
Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой).
Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю).
Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.
Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить
линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.
Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых
процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако
может стать причиной растрескивания раствора/клея.
Каким образом правильно подключить регулятор теплого пола
Подключение регулятора температуры теплого пола не требует специального образования и каких-либо особых навыков.
Это вполне можно сделать самостоятельно, если у Вас есть минимум знаний по электрической части и придерживаясь определенной последовательности действий. В первую очередь нужно выбрать и приобрести сам прибор. Затем его необходимо подготовить к подключению.
Для начала нужно осмотреть устройство, чтобы визуально исключить возможность поломок и повреждений.
Затем в соответствии с перечнем, который предоставляется производителем, необходимо проверить наличие всех перечисленных в нем составляющих. Затем проверяется надежность средств для укрепления аппарата и правильность соединения термопары. Только после этого можно приступать непосредственно к подключению терморегулятора.
Схема подключения регулятора температуры теплого пола изображена либо в инструкции по эксплуатации, либо на корпусе самого термостата. Изучив ее, вполне можно подключить устройство самостоятельно. Любой из видов терморегуляторов теплого пола имеет специальные колодки для подключения проводов, каждая из которых выполняет определенные функции:
ВАЖНО!!! Все работы по подключению и настройке терморегулятора теплого пола нужно производить предварительно отключив напряжение. Последним этапом является проверка того, правильно ли функционирует устройство
Для этого необходимо придерживаться следующей последовательности действий:
Последним этапом является проверка того, правильно ли функционирует устройство. Для этого необходимо придерживаться следующей последовательности действий:
Если необходимо уменьшить желаемую температуру, нужно повернуть реле на выбранную позицию и при этом подача электроэнергии должна прекратиться, что свидетельствует о том, что прибор функционирует правильно.
Если, при увеличении температуры, нет напряжения в контактах № 3 и № 4, то нужно проверить работу температурного датчика теплого пола. Для этого с помощью специального прибора можно измерить сопротивление в проводах и сравнить их с паспортными данными. Если параметры не совпадают, то можно потребовать замену датчика температуры теплого пола.
Если Вы приобрели программируемый датчик, то сообщение о возможной неисправности высветится на его панели.
Существует еще один метод проверки правильности работы терморегулятора теплого пола. Для этого можно подключить систему подогрева напрямую. Чтобы это сделать, нужно при отключенном напряжении подсоединить контакт № 4 к контакту № 1, а контакт № 3 к контакту № 2 и подать напряжение в сеть, подождав примерно пол часа, попробуйте пол, если он нагрелся, значит причина дефекта — в самом регуляторе температуры теплого пола.
Основные способы монтажа труб
Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.
При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.
#1: Укладка на профильные теплоизоляционные плиты
Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.
Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.
В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.
#2: Устройство по модульным и реечным панелям
В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.
Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.
Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).
Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.
Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.
Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.
Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.
#3: Монтаж трубопровода по стяжке
Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.
Процесс состоит из следующих этапов:
- В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
- Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
- Поверх него стелется термоизоляция.
- Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
- Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
- На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
- Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
- Далее производится установка направляющих маячков.
- Финишный этап – заливка цементной стяжки.
Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.
Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.
Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.
Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.
На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.
Теплый пол электрический: как выбрать систему обогрева
В настоящее время существует два способа нагрева поверхности: с помощью электрических кабелей или пленочных элементов из смеси карбона, которые располагаются на специальной полимерной подожке. Они отличаются принципом работы, конструкцией и эксплуатационными параметрами и в первую очередь:
- способом монтажа: греющий кабель укладывается с расчетным шагом. Это значит, что уменьшая шаг, кабельный пол можно применять для дополнительного обогрева достаточно холодных помещений либо как основное. Что же касается матов, то кабель в них уже изначально зафиксирован в виде змейки на сетке из капрона.
- высотой поднятия. Секции укладывают в стяжку из цементно-песочной смеси в 3–5 см, тогда как маты можно покрыть слоем минимальной высоты. Более того, нередко их интегрируют в слой клея для плитки, благодаря чему площадь покрытия прогревается за довольно короткий промежуток времени..
Какой электрический теплый пол выбрать – вопрос, зависящий от многих факторов, субъективных и объективных. Проведем небольшой сравнительный анализ.
Они представляют собой конструкцию, основой для которой служит жила из материала с высоким показателем электрического сопротивления. При прохождении через нее тока определенной величины происходит нагрев поверхности. Полученное тепло передается в окружающую среду через защитную оболочку из полимера. Он должен быть стоек к высоким температурам, иметь достаточную гибкость и прочность.
Совет
В зависимости от толщины жилы изменяется значение номинальной мощности, которой может обладать электрический теплый пол. Характеристики подбираются по параметрам помещения – тепловым потерям, наличию другой системы отопления.

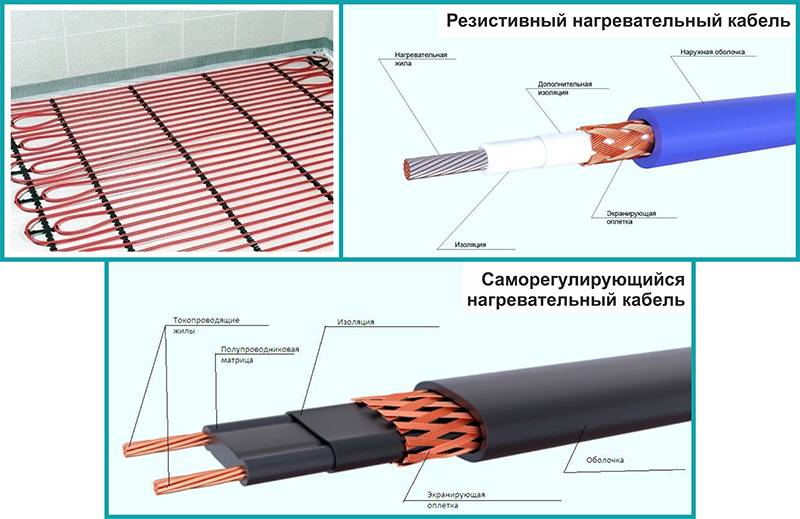

Типичная конструкция электрического теплого пола показана на рисунке:

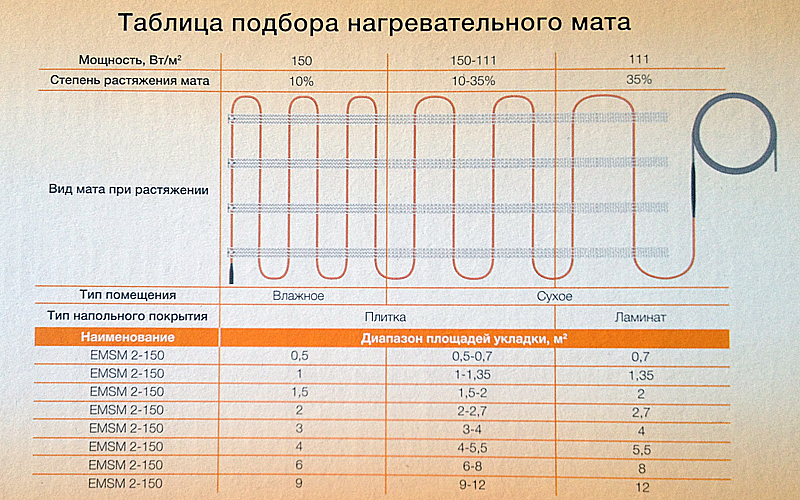

При выборе следует обращать внимание на основные технические и эксплуатационные характеристики:
- Номинальная тепловая мощность Вт/м².
- Ширина готового мата. Стандартное значение – 50 см.
- Тип нагревающего кабеля – одножильный или двужильный.
- Общая площадь мата.
- Комплектация. Стандартно в нее могут входить гофрированная трубка для монтажа термодатчика и инструкция по эксплуатации. В некоторых случаях возможно наличие простого терморегулятора.
Греющие секции:
- более гибкие при монтаже в плане «обхода» участков, используемых под мебель и оборудование, в комнатах неправильной формы;
- имеется широкий выбор мощности греющих кабелей и секций;
- стоимость их довольно низкая.
Однако сам процесс монтажа кабеля связан с определенными сложностями, не говоря уже о потере высоты помещения и дополнительных затратах на утепление и толстую стяжку.
Во время монтажа важно рассчитать расстояние между витками кабеля. Для упрощения этой задачи можно выбрать уже готовые изделия – нагревательные маты
На полимерную сетчатую основу в заводских условиях закрепляют кабель с определенным шагом. Такие модели дают возможность быстрой установки в помещениях стандартной прямоугольной формы.
Нагревательные маты удобны и просты в монтаже для помещений, имеющих форму правильной геометрической фигуры, и незначительно уменьшают их высоту. Но при этом стоят они дороже, чем кабельная секция той же мощности, на порядка 25–30%.
Производители греющего кабеля
Греющий кабель для тёплого пола производят множество компаний. Популярными являются Lavita, Nelson, Nexans, Handy heat, Oj electronics, Uriel electronics, Ace floor, Suninus, Solar ville, Young chang silicone.
Lavita – производится продукция на территории Южной Кореи. На российском рынке марка присутствует 10 лет, цена на кабели не высокая, так как сюда делаются большие поставки. При этом качество очень высокое. Продукция выполняется по технологии линейного экструдирования (по которой выполняются дорогие бренды Raychem, Elterm). Лавита – это широкий модельный ряд, включающий множество типов кабелей.
Схема установки греющего кабеля Lavita UHC-20
Nelson – компания, которая входит в крупный концерн Emerson и производит электрообогревательные системы на основе гибких кабелей. Срок службы продукции — более 20 лет.
Nexans – компания со штаб-квартирой в Париже. Её крупные заводы находятся в Норвегии, Германии, Швейцарии, Бельгии. В Россию поставляет различные нагревательные кабели, рассчитанные на применение во всех теплотехнических областях. Вся продукция компании Nexans подвергается контролю качества и выполняется в соответствии со стандартами ISO 14001, ISO 9001, EMAS и другими. Кабель имеет максимальную герметичность, уникальные характеристики, ему не страшен перегрев.
Handy heat – компания, которая производит кабели для тёплого пола, а также всё, что с ними связано: термостаты, системы обогрева пола и пр. Существует с 2002 года. Штаб-квартира находится в Дании.
Oj electronics – кредо компании звучит как «ответственность и надёжность». Эти слова являются основополагающими в её работе с 1964 года. Компания расположена в Дании и имеет представительства в американских странах, странах Азии и Европы. Продукция Oj electronics имеет множество преимуществ, среди которых стойкость к механическим влияниям и атмосферным, возможность проводного управления и беспроводного и пр.
Suninus – компания, продукция которой реализуется в Германию, Норвегию, Францию, Италию и другие страны. Кабель для тёплого пола характеризуется универсальностью, высокой удельной мощностью, хорошим коэффициентом мощности, безопасностью и пр.
Young chang silicone существует на рынке с 1986 года. Выпускает экологичные и безопасные отопительные системы.
Таким образом, кабельный тёплый пол способен создать комфортные условия в помещении. Главное — ответственно подойти ко всем этапам его расчёта, выбора и монтажа.
Принцип работы ЭТП
В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.
В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.
Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.
Инструкция по укладке электрического пола на старом основании
Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.
При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр.
Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

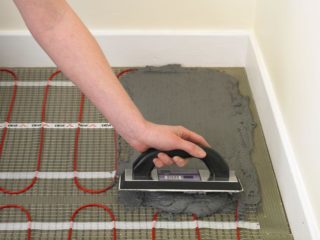

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.
Как проходит подключение электрических напольных обогревательных систем?
Чтобы привести в действие теплый электрический пол, подумайте, в каком месте в вашем помещении будет установлен терморегулятор. Термостаты помогают пользователям управлять системой и обеспечивают постоянную необходимую температуру в доме. С его использованием к сети подсоединяются элементы нагрева отопительной системы.
Перед установкой терморегулятора подумайте о том, вы будете использовать стационарное подключение или пользоваться розеткой для выполнения данных функций. Сделать подключение несложно, поскольку на большинстве таких устройств (на корпусе) изображена схема подключения.
После установки термостата проводим фазу в направлении распределительной коробки. Не забываем о заземлении электричества. В стене делаем канавку для того, чтобы разместить в ней две трубы, сделанные из пластика. Одна трубка имеет кабеля провода для нагрева, а вторая – датчик внутри.
После выполненной процедуры подключаем электрический теплый пол. Укладываем теплоизоляцию вдоль стены, затем монтируем кабель. Если под вами находится отапливаемое помещение, то провод устанавливают и на черновой вариант напольного покрытия.
Чтобы приступить к подключению системы, проверьте стяжку, и убедитесь в том, что она высохла и затвердела. Кабеля питания от секций, которые будут нагреваться, присоединяем с помощью зажимов.
Если вам предстоит монтаж электрического пола, который произведен из матов, то это простая процедура. Монтаж данной системы аналогичный монтажу системы кабелей. Электрический мат имеет форму тонкого изделия из термоустойчивой пленки, внутри которой содержится тонкий кабель для нагрева.
Определяете мощность системы и тот участок, который она будет занимать в помещении. Далее действуем по следующей схеме:
- На черновом напольном покрытии размещают пленку с кабелем.
- Пленку покрывают тонким слоем бетона. Вместо бетона можно взять клей для плитки.
- После этого поверхность пола отделывают тем материалом, который вы выбрали для окончательной отделки.
- Чтобы исключить перегрев системы, не используют в данном случае при монтировании теплоизоляционные материалы.
Если при установке системы вы увидели, что не хватает к термостату холодных концов, то небольшую часть кабеля извлекают из мата. Муфту для соединения располагают внутри под стяжкой.
Тепловой мат – это один из видов нагревательного кабеля, и поэтому можно говорить об идентичности монтажа данный систем. Разница – это упрощенная установка тепловых матов, их монтировать легче и быстрее, по сравнению с кабелями. В таком случае не требуется расходов на теплоизоляционный материал, сооружения толстой стяжки. Все это создает условия для экономии финансовых ресурсов.
Правила укладки
Кабель лучше греет, если слой покрытия тоньше
К каждому нагревательному прибору прилагается инструкция, в которой описаны правила монтажа, эксплуатации и рекомендованные меры безопасности.

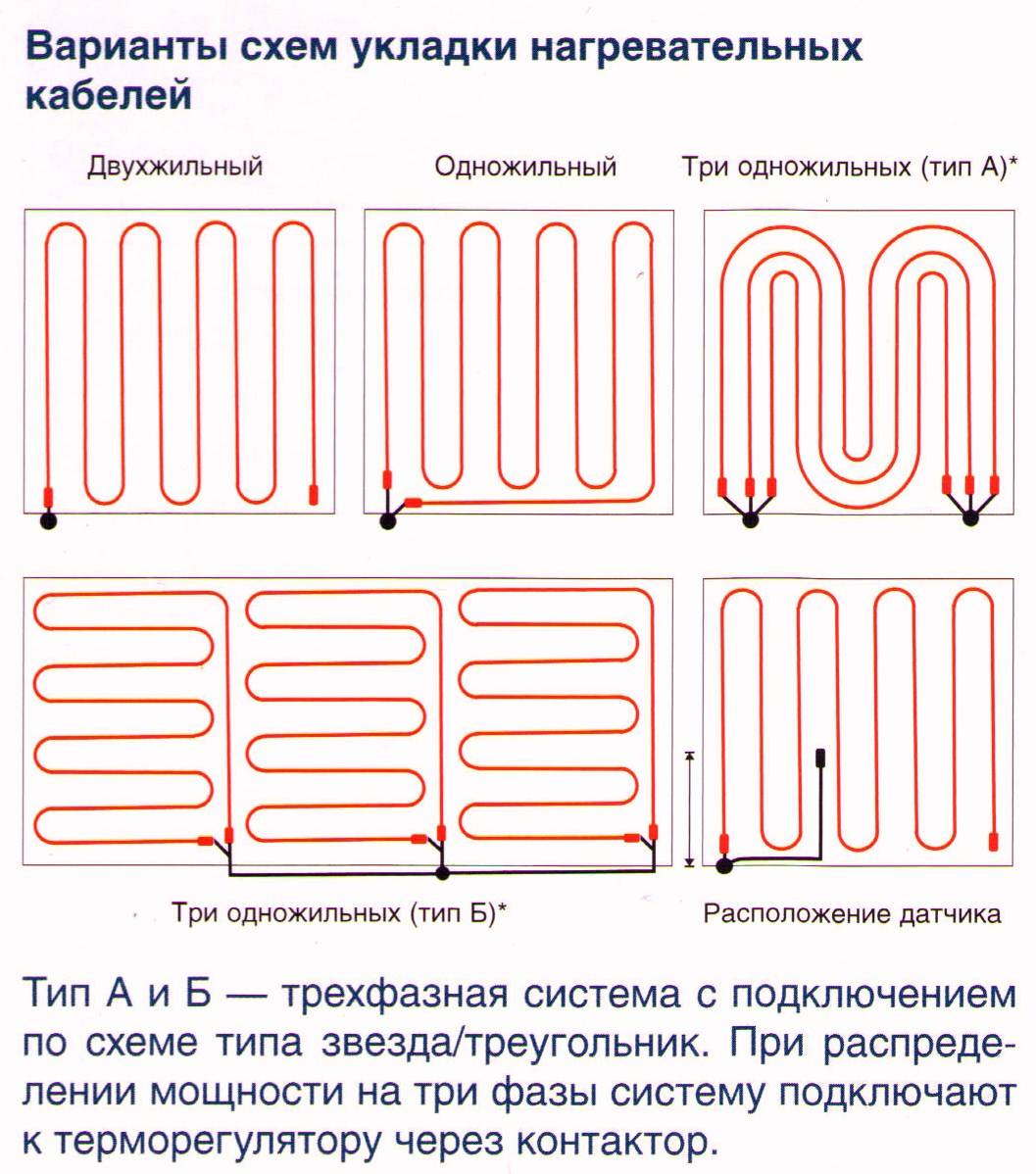

Уложить греющий кабель можно следующими способами:
- На слой теплоизолятора под бетонной стяжкой толщиной до 150 мм. Такой вариант называется аккумулирующим. Вырабатываемая энергия поглощается толщей камня, который хранит ее на протяжении нескольких часов. Такое решение позволяет запускать нагреватель периодически и экономить средства на оплате счетов.
- В массиве стяжки (прямого действия). Кабель располагается на расстоянии 2-3 см от внешней поверхности стяжки, что позволяет максимально полно передавать тепло на финишное покрытие.
- Под отделкой. Данная технология предполагает использование нагревательных матов. Изделия предварительно закрепляются на основании, затем на них без дополнительной заливки укладывается керамическая плитка. Неплохим и эффектным решением является обустройство наливного полимерного пола.

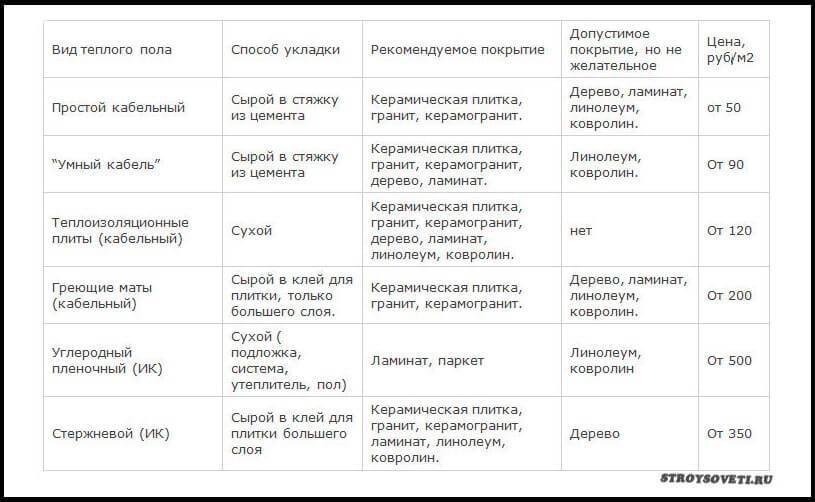

Особенности различных систем подогрева
Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.
При выборе системы обогрева пола нужно учитывать множество факторов
Электрический теплый пол под плитку
В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.
Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.
Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.
Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.
В связи с этим монтаж инфракрасного обогрева имеет свои особенности.
Монтаж инфракрасного пола под плитку
Водяной подогрев под плитку
Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.
Водяной теплый пол чаще всего монтируется под плитку
Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.
Соединение пленок между собой у инфракрасного теплого пола
Укладка ИК пленочного пола – процесс кропотливый, но не требующий специальных навыков.
Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Внутри пленки между медными жилами располагаются полосы карбона, которые нагреваются от проходящего по ним электрического тока. На матах производители наносят пунктирные линии, указывающие линию отреза. Раскрой необходимо производить с учетом стоящей в комнате мебели: под нее теплый пол не укладывают.
Полосы пленки располагают на полу таким образом, чтобы они не соприкасались друг с другом. Некоторые производители рекомендуют укладывать маты внахлест, выдерживая расстояние между соседними шинами не более 1 см. Фиксируются они с помощью двустороннего скотча, который после выполнения монтажных работ необходимо удалить.
Порядок работы:
- Укладка подложки по периметру помещения – в её отражающей поверхности должно быть исключено применение металлов;
- Распределение матов с учетом геометрии помещения с отступом от стен на расстояние 5-7 см;
- Установка крепежей электропитания – это специальные клипсы в виде соединенных под углом пластин. Одна пластина заводится в полость под ламинацией и накладывается на медную жилу. Вторая с помощью пассатижей обжимает ее с другой стороны;
- Присоединение проводов – рекомендуется использовать двухцветные. Схема подключения – параллельная, то есть провода располагаются с одной стороны. Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект;
- Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами;
- Заведение датчика терморегулятора под нагревательные элементы;
- Присоединение термостата;
- Тестовое подключение теплого пола с проверкой каждого элемента на нагрев.
Условия для укладки теплого пола
Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:
- Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
- Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
- Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.
Если эти условия соблюдаются, то можно приступать к следующему этапу работ.
Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.
Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.
Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.
Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.
Теплый пол стержневого типа
Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.
Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие
Тонкости работы и организации
В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.
Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.
Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю
Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.
Как устроены полы с подогревом
Привычное отопление включает радиаторы, которые нагревают воздух только у окна. При этом в результате конвекции теплый поток поднимается от отопительных приборов, постепенно охлаждается и опускается вниз, возвращаясь по полу к радиатору. При такой схеме обогрева распределение тепла неравномерное, наиболее теплое место находится у потолка, а холодное — внизу.
Распределение температуры воздуха в помещениях при различных системах отопления
Теплый пол состоит из основания, нагревательного элемента, распределенного по пространству комнаты, вспомогательных элементов (датчиков, терморегуляторов, муфт) и декоративного покрытия. Нагрев пола происходит равномерно по всей комнате до одинаковой температуры.
Преимущества «теплого» пола:
- большая площадь теплоотдачи;
- нет конвекции;
- уменьшение влажности;
- возможность регуляции в отдельных комнатах;
- экологичность;
- безопасность (при соблюдении техники установки).
Недостатки «теплого пола»:
- четкие требования к отделке;
- дороговизна системы и монтажа;
- необходимость демонтажа верхнего покрытия при ремонте.
В домах с центральным отоплением пол с подогревом выручает в переходные периоды, когда оно уже или еще не работает
