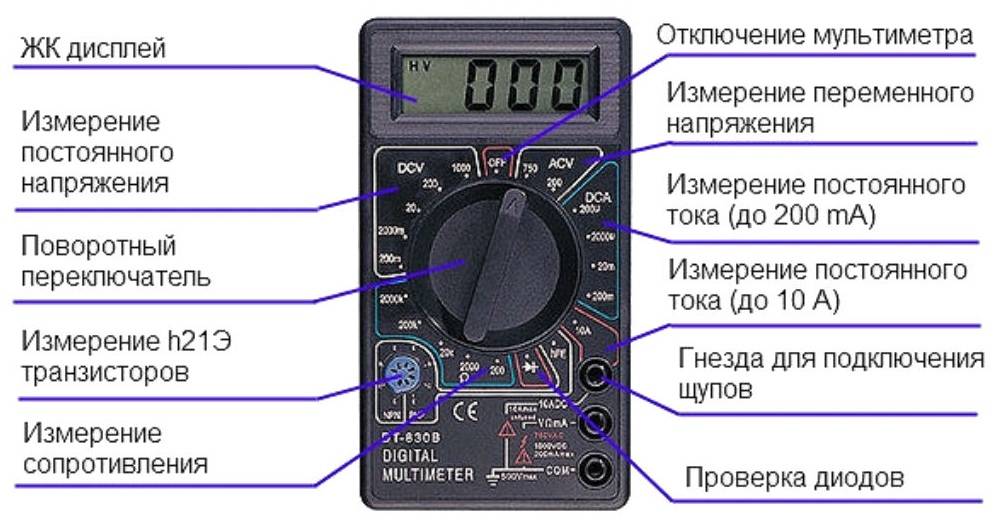

Расшифровка DCV и ACV
Если взглянуть на панель мультиметра, видны надписи DCV и ACV. DCV — это «постоянное напряжение», а ACV — это «переменный тип». Отличие заключается в изменении величины либо направлении электрического потока.
Важно! Постоянный ток стабилен и движется в одном направлении. На графике величина выглядит, как прямая линия
Чтобы произвести замер электрического тока, необходимо использовать мультиметр. Если требуется увидеть пульсацию, надо потратить некоторое время. При постоянном токе напряжение может быть понижающим либо возрастающим
На графике величина выглядит, как прямая линия. Чтобы произвести замер электрического тока, необходимо использовать мультиметр. Если требуется увидеть пульсацию, надо потратить некоторое время. При постоянном токе напряжение может быть понижающим либо возрастающим.
Заряженные частицы при этом движутся в заданном направлении по схеме. Учитывается их количество и скорость передвижения внутри проводника. Речь идёт о металлах, ионах, электронах и т. п. На заряды действует электрическое поле. Оно отвечает за распределение элементов. В стационарной модели заряды держаться кучно.
В случае с переменным током величина изменяется. Мультиметр показывает колебания энергетического потока (иначе он называется синусоидальным). Если подключить измерительный прибор, заметна малая либо большая амплитуда тока.
Важно! Ещё один фактор это направление заряженных частиц. Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент

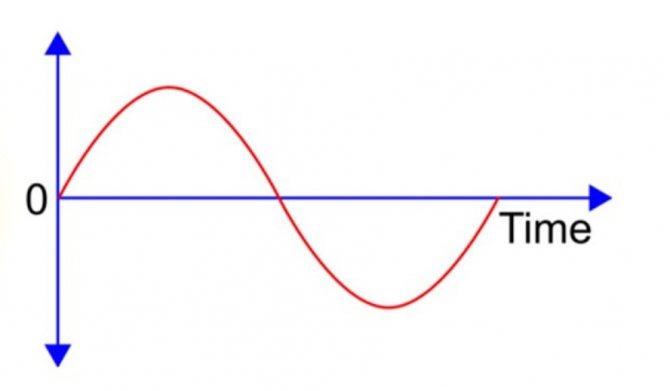

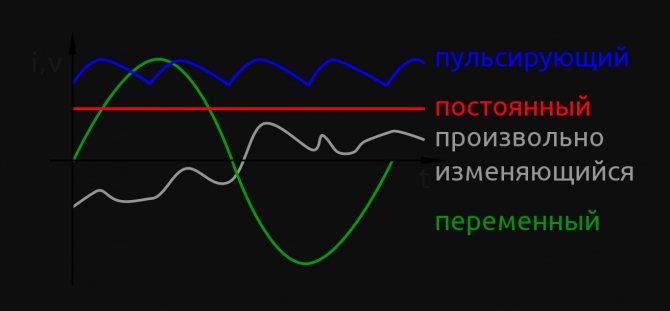

Взглянув на диаграмму, можно увидеть связь между показателем тока и временем
Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент. Взглянув на диаграмму, можно увидеть связь между показателем тока и временем.
Разновидности прибора
Мультиметр (мультитестер) представляет собой прибор для замеров самых разных параметров электросети, а также других питающихся от нее элементов.
Устройство позволяет с высокой точностью установить такие характеристики сети, как напряжение, ток, сопротивление и целый ряд других данных. Мультитестер дает возможность также проверять транзисторы, выполнять «прозвон» кабелей и проводов, тестировать диоды и т.п.

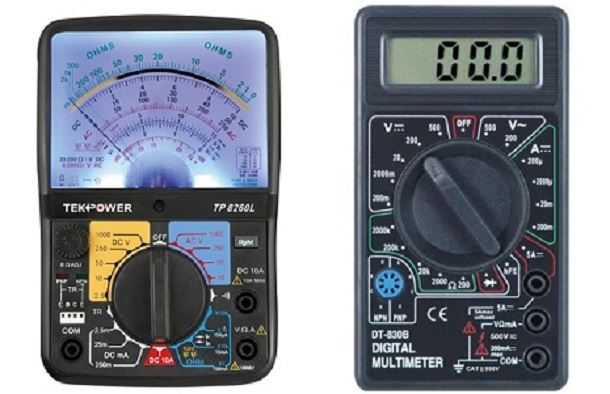

С точки зрения исполнения самого прибора выделяют аналоговые и цифровые мультиметры. Приборы отличаются по функциональным характеристикам, точности работы, качеству изготовления, комплектации.
Аналоговые тестеры нередко именуют вольтметрами или амперметрами, так как такие приборы обычно настроены на выполнение 2-3 функций и не более того. Аналоговые устройства показывают результаты измерений обычной стрелкой на шкале. Такая техника довольно сложна в эксплуатации, требует определенного опыта. Новичок далеко не сразу разберется со всеми имеющимися шкалами, чтобы определить конечное значение электрических данных. К тому же, аналоговое оборудование не способно фиксировать стрелку на позиции, что затрудняет работу с ним.
Цифровое устройство выдает результаты замеров в электронном виде (на жидкокристаллический монитор). Прибор прост в эксплуатации и резко уменьшает участие человеческого фактора, а значит и ошибки в измерениях. Простота и точность показаний сделали цифровые устройства самыми популярными на рынке.

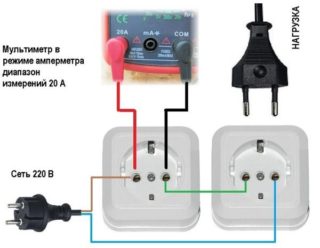

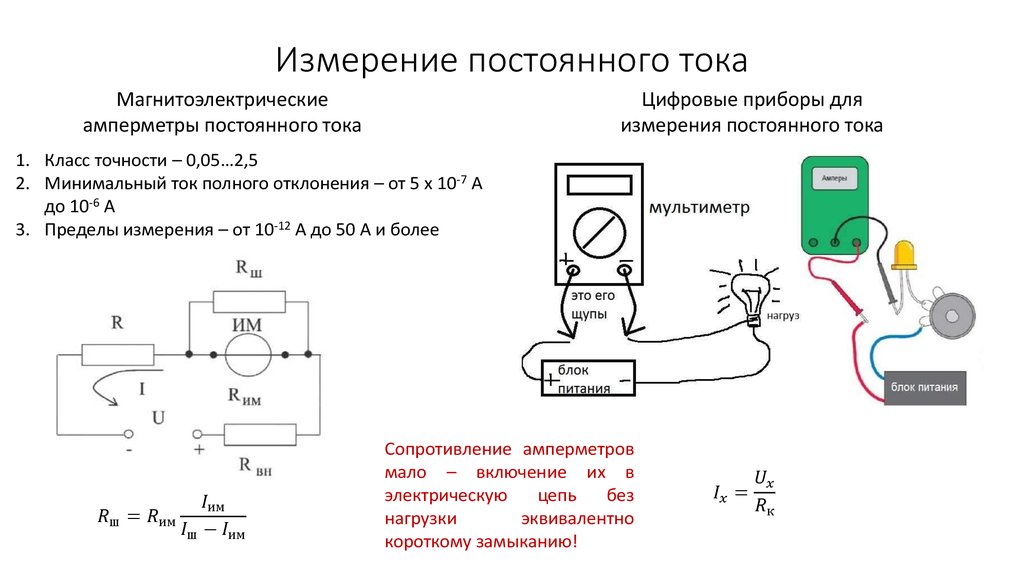

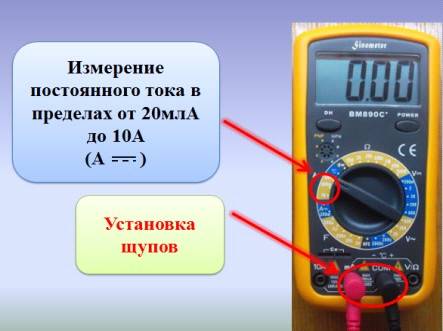

Измерение силы тока
Хорошо если в хозяйстве есть сравнительно неплохой мультиметр, на котором есть метка A~ что показывает способность прибора измерять силу переменного тока. Если же используются бюджетные приборы для измерения, то, скорее всего, на его шкале будет только метка DCA (постоянный ток) и чтобы им воспользоваться нужно будет проводить дополнительные манипуляции, для которых придется вспоминать азы построения электроцепей.
Если прибор «умеет» мерять переменный ток «из коробки», то в целом все делается так же как и для измерения напряжения, но мультиметр подключается в цепь последовательно с нагрузкой, например, лампой накаливания. Т.е. от первого разъема розетки провод идет к первому щупу мультиметра – от второго щупа провод идет к первому контакту на цоколе лампы – от второго контакта цоколя провод идет ко второму разъему розетки. Когда цепь замкнута, то на экране мультиметра отобразится сила тока, которая протекает через лампу.
Подробно об измерении силы тока рассказано в этом видео:
Всегда надо хотя бы примерно представлять себе какую силу тока придется мерить, чтобы не испортить сам измеряющий прибор.
А если не в розетке.
Обычно все исследования бытовых электросетей, как уже говорилось, ведутся через доступные точки – розетки и выключатели. Но временами возникает необходимость проверить параметры проводки, где либо еще не установлены (демонтированы) розетки, либо по каким-либо причинам это неудобно/невозможно. Хороший пример – новостройки со «строительным ремонтом», где проводка только заведена в квартиру и никаких электрических приборов, кроме счетчика, нет и в помине.
Если необходимо узнать, как мультиметром проверить напряжение в сети 220 В и при этом получить правильные данные, важно помнить:
- проще всего проверить данные в тех местах, где планируется установить розетки или они уже сняты – здесь есть два провода, при подключении к которым и выясняется требуемая характеристика;
- перепутать щупы – не проблема. При неправильной полярности на дисплее высветится значение напряжения со знаком «-»;
- главное правило безопасности – не прикасаться голой кожей к металлическим частям щупов при их контакте с розеткой /проводкой, не соединять находящиеся в таком положении щупы.
Часто новички также спрашивают, как проверить напряжение аккумулятора (на аккумуляторе) мультиметром
В этом случае порядок действий похожий, но следует принять во внимание:
- разные характеристики электросети и аккумулятора – в отличие от бытовой проводки, в аккумуляторе ток постоянный. Следовательно, регулятор прибора выставляется на область с маркировкой DCV (V-);
- по сравнению с сетью напряжение аккумулятора намного ниже – 1,5…24 В. Поэтому нет необходимости устанавливать регулятор на максимальную величину измеряемого диапазона;
- полярность щупов также не имеет значения, но проще все же присоединить красный (плюсовый) контакт к положительному выходу аккумулятора, а минусовый (черный) – соответственно к отрицательному.
Разновидности мультиметров и принцип их устройства
В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.
Непросто разобраться в нескольких шкалах. Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла». Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам.
Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения.
Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций. Производители предлагают дорогие модели, похожие на осциллографы.

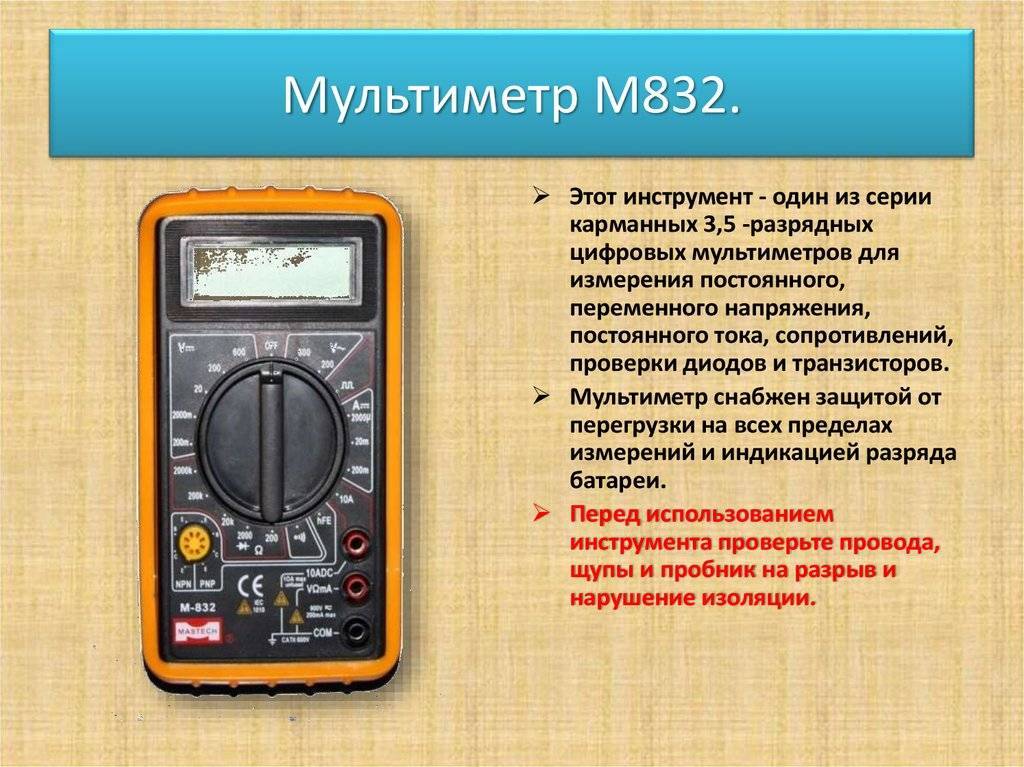

На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

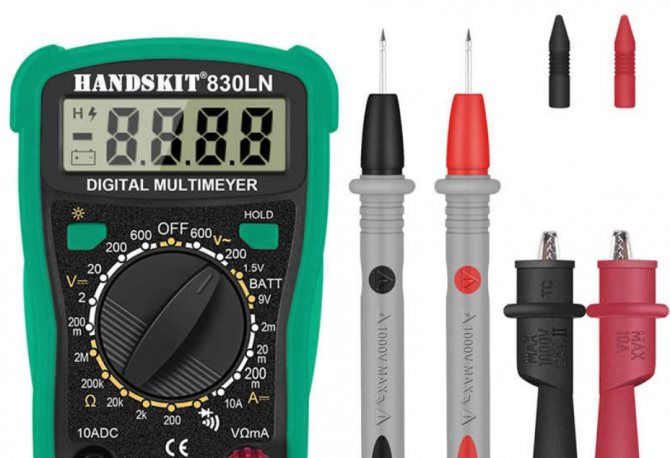

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

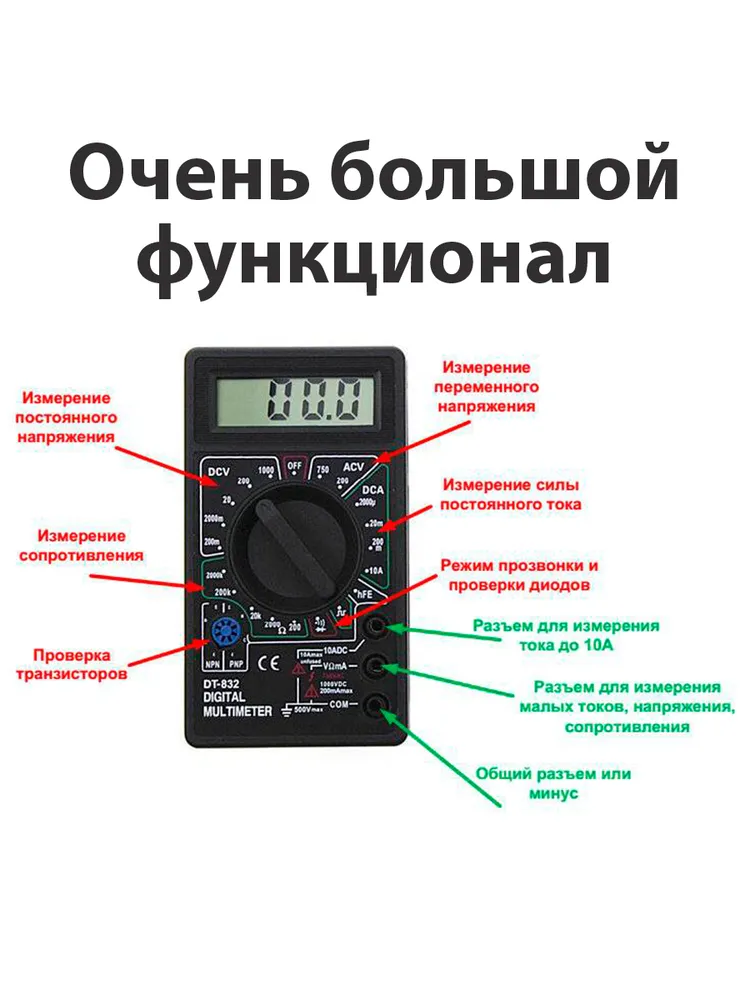

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.
Аналоговые

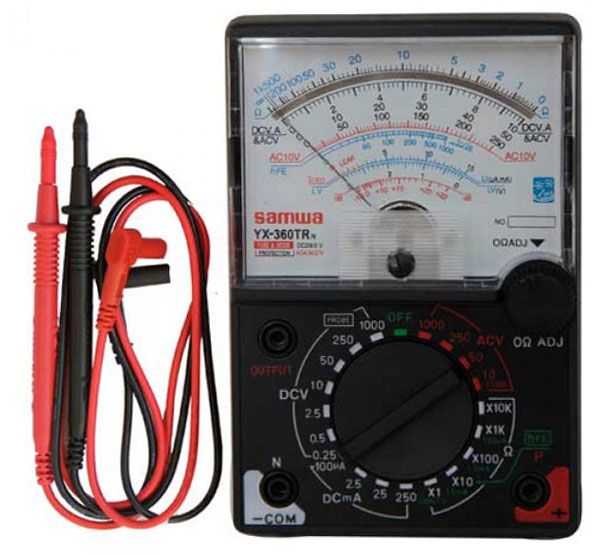

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением.
Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

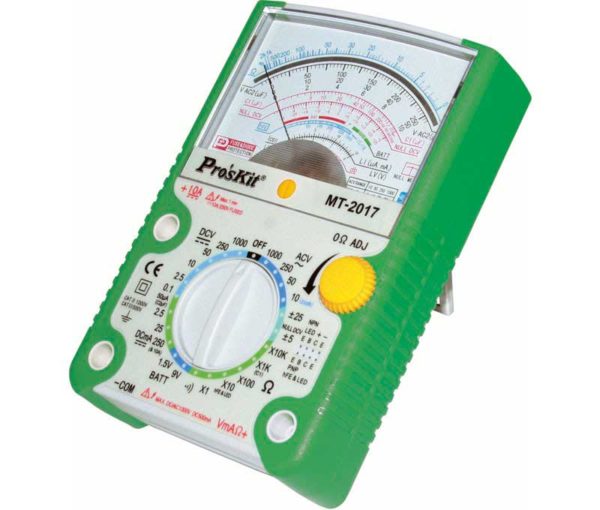

Аналоговый мультиметр
Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений.
Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на «0». Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

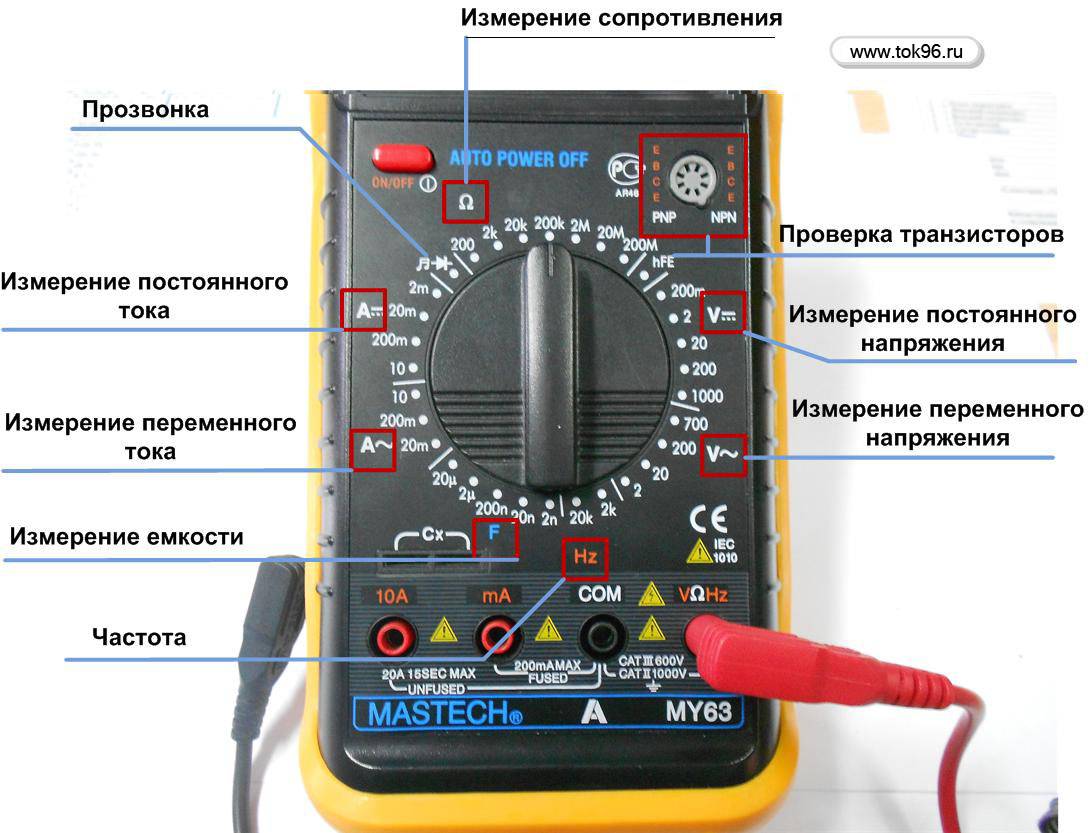

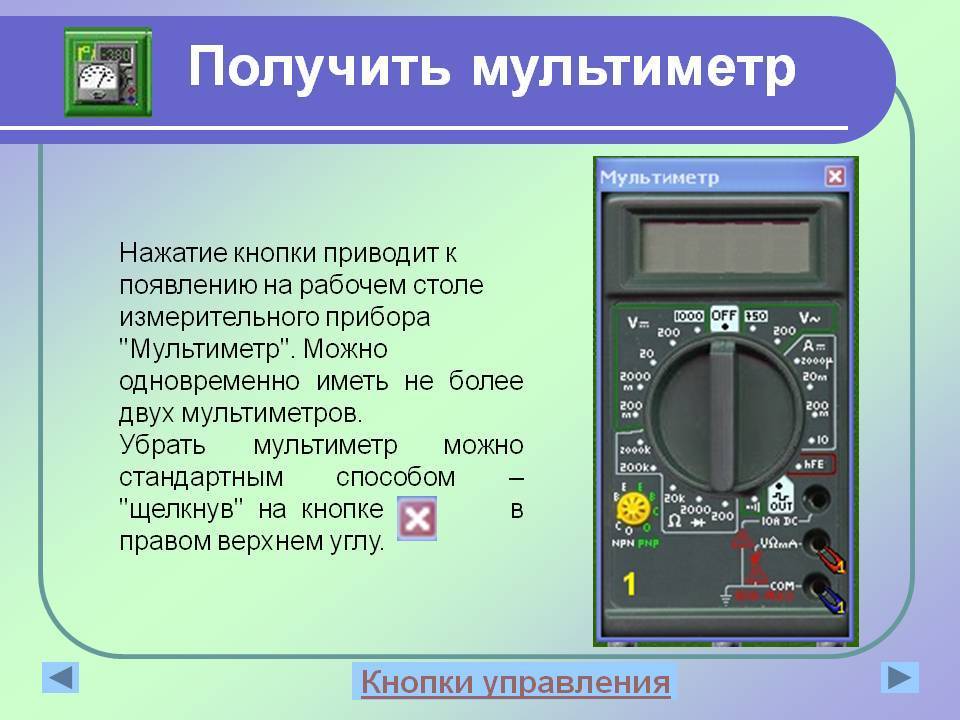

Цифровые

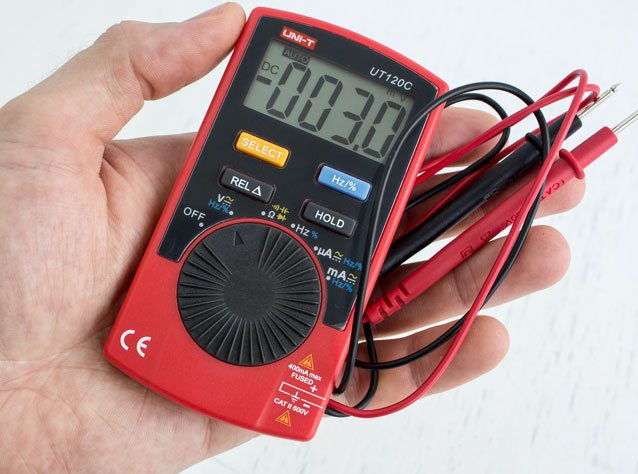

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний.
Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.
Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена.
Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку.
Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

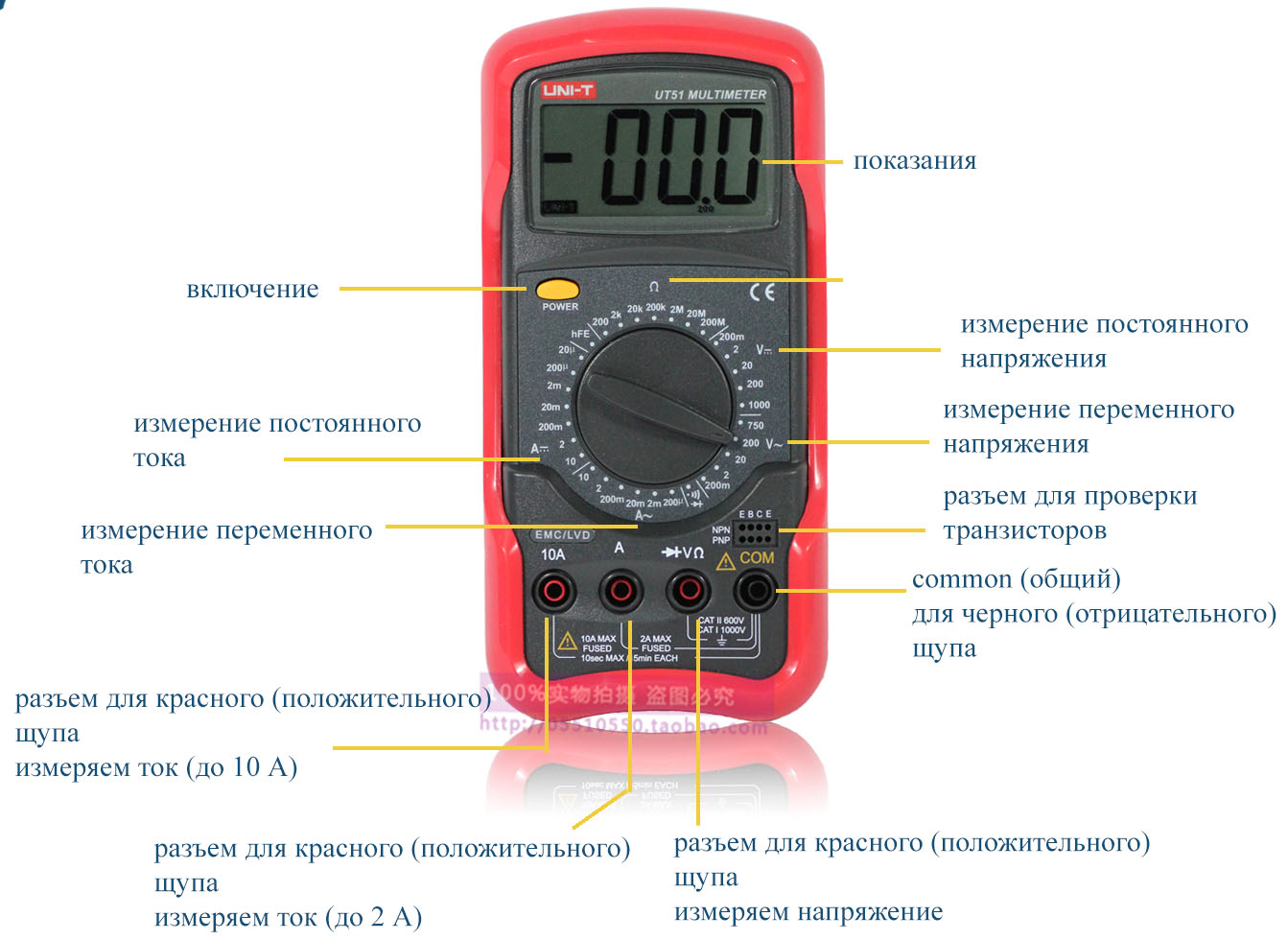

- В комплект для измерений входят два провода с клеммами и остроконечными щупами:
- один провод черного цвета – «минус», «масса», «com» (common – общий);
- второй провод красного – «плюс» или «измерительный».
Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – «крокодильчиком». Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы.
Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.
Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.
LAN прибор
Сетевой тестер относится к контрольно-измерительным кабельным приборам. С развитием и совершенствованием компьютерной техники стала возникать потребность в диагностировании кабельной продукции, соединяющей компоненты ПК. Для этого используют специальный прибор. Тестер витой пары имеет два USB входа.
LAN тестер
Чтобы проверить состояние кабеля, его пластиковые клеммы вставляют в гнёзда прибора. Две дорожки из восьми окошек поочерёдно загораются, тестируя все провода витой пары с двух сторон кабеля. Если все окошки двух дорожек синхронно загораются, то провод находится в исправном состоянии. Нарушение порядка загорания светодиодов или полное отсутствие свечения говорит о том, что в каких-то проводках произошёл обрыв.
Ошибка №2 – Заряд батарейки
Все современные мультиметры имеют внутри корпуса элемент питания, не важно какой именно – крону на 9V, пальчиковые батарейки или круглые “таблетки”. Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону. Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону
Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку
Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону. Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку. Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку
Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку.
Есть приборы, которые прямо на табло показывают уровень заряда встроенного элемента питания.
Емкость пальчиковых или мизинчиковых батареек без мультиметра можно проверить тестом на прыгучесть.
Круглые таблетки проверяются светодиодами.
А вот для кроны понадобится уже другой мультиметр.
Техника безопасности
Мультиметр — это портативный многофункциональный измерительный прибор. Он питается от батарейки. Устройство безопасно для мастера при условии соблюдения техники безопасности:
- Если мастер не знает предварительного напряжения в сети, замерить показатели можно, но колесо управления обязательно ставят на самый большой показатель Вольт.
- Желательно работать в диэлектрических перчатках (можно в обычных хозяйственных, резиновых).
- При определении сопротивления сети желательно убедиться в том, что питание полностью отключено, а конденсаторы приведены к 0 (разряжены).
- Во время работы с точкой питания 20 А измерения проводят не больше 15 секунд.
- Нельзя проверять показатели сети мультиметром в условиях высокого уровня влажности.
- Запрещено крутить колесо управления и выставлять его в иные режимы в процессе измерений.
- Нельзя использовать устройство, если оплетка щупов повреждена, корпус имеет видимые повреждения.
- Замену батарейки прибора проводят только после установки рабочего колеса в режим ON и отсоединения всех щупов/проводов. Отработанный элемент утилизируют в специальные отходы. С бытовым мусором выбрасывать батарейки и аккумуляторы запрещено. Это приводит к загрязнению окружающей среды.
Возможные неисправности
Если мультиметр перестал измерять напряжение или неправильно его показывает, проверьте другим тестером батарейку, размещенную внутри корпуса, или просто замените ее.
Проверьте также, соответствует ли выставленный порог измерения напряжению, которое должно быть у объекта, который вы проверяете. Проверьте, верно ли установлен характер вольтажа — батарея не проверяется в режиме переменного, а розетка — постоянного напряжения.
Если не определяется параметр в одной розетке, проверьте его в другой. Если проблема возникла при проверке маленькой батареи — возможно, дело в плохом контакте щупа и клеммы.
Протестируйте устройство на различных объектах, априори работоспособных. Если мультиметр в принципе перестал измерять вольтаж, то либо иссяк его встроенный источник тока, либо повреждена плата управления, либо — наиболее частый случай — поврежден кабель одного из щупов.
Следует осмотреть кабели на предмет разрыва, убедиться в хорошем контакте с гнездом. Если разрыв обнаружен — замените или почините провод, восстановив его целостность.
Если же никаких видимых причин потери работоспособности не обнаружено, то, скорее всего, мультиметр сгорел. Это могло произойти из-за попытки измерить завышенное напряжение, либо мощного сетевого скачка или других причин.
Вставка щупов в розетку
При установке щупов в точку питания не имеет значения, какой из них в какое гнездо розетки вставлять. Главное, строго удерживать провода за изоляцию, а не за оголенные части
Важно сделать так, чтобы щупы не соприкоснулись между собой. Иначе случится короткое замыкание
Если подсоединение проводов выполнено верно, на табло прибора отразится текущее положение вещей. Покажется цифровое значение напряжения. Оно никогда не будет равно 220 В. Погрешность в +/- 20 — считается нормой. Поэтому если на экране отобразится показатель 235-238 Вольт, пугаться не стоит. Согласно ГОСТ допустимы отклонения в напряжении на 10%.
Использование мультиметра для проверки сопротивления
Использование мультиметра для проверки сопротивления – гораздо более простая задача. Измерительные провода будут оставаться подключенными к тем же разъемам, что и при проверке напряжения, но переключатель необходимо повернуть, чтобы он указывал на символ сопротивления «подкова». Касаясь щупами устройства, сопротивление которого необходимо измерить, прибор должен правильно отображать сопротивление в омах:

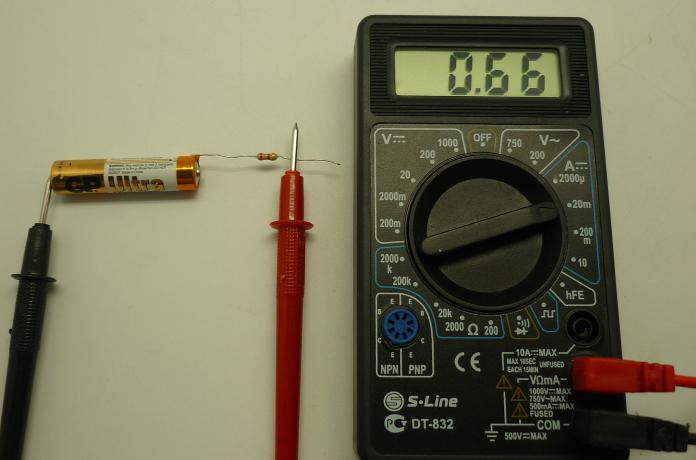

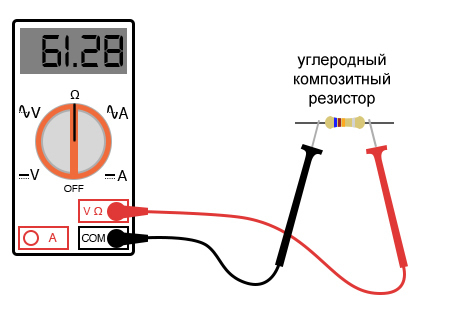

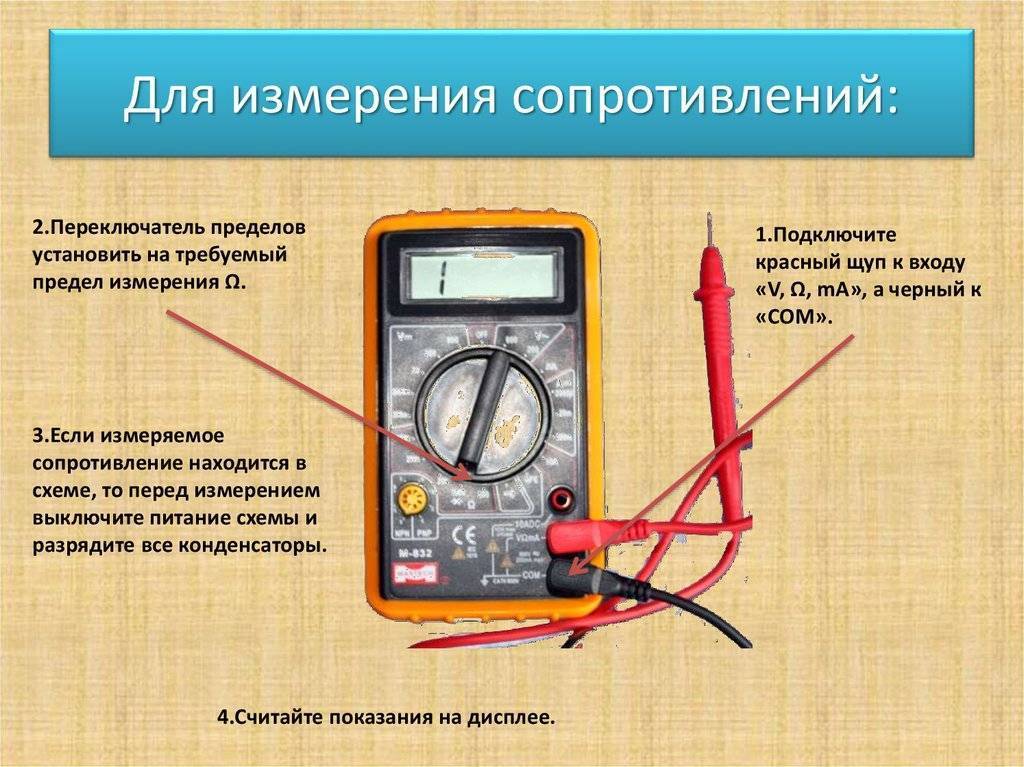

Рисунок 7 – Мультиметр в режиме измерения сопротивления
При измерении сопротивления следует помнить об одном очень важном моменте: оно должно выполняться только на обесточенных компонентах! Когда мультиметр находится в режиме «сопротивление», он использует небольшую внутреннюю батарею для генерации небольшого тока через измеряемый компонент. Определив, насколько сложно пропустить этот ток через компонент, можно определить и отобразить сопротивление этого компонента
Если в петле «щуп мультиметра – компонент – щуп мультиметра» имеется дополнительный источник напряжения, который помогает или противодействует току измерения сопротивления, создаваемому мультиметром, это приведет к ошибочным показаниям. В худшем случае мультиметр может даже быть поврежден внешним напряжением
Определив, насколько сложно пропустить этот ток через компонент, можно определить и отобразить сопротивление этого компонента. Если в петле «щуп мультиметра – компонент – щуп мультиметра» имеется дополнительный источник напряжения, который помогает или противодействует току измерения сопротивления, создаваемому мультиметром, это приведет к ошибочным показаниям. В худшем случае мультиметр может даже быть поврежден внешним напряжением.
Понятие поляризованная и неполяризованная вилка
Есть два типа однофазных розеток, используемых в быту.
Неполяризованная розетка
Это устройства, вилку в которые можно вставить двумя способами — прямо и с разворотом на 180°. Такие розетки используются для подключения электроприборов, в которых полярность включения не имеет значения.
Неполяризованныме вилки и розетки с заземлением и без него используются в большинстве стран Европы, на бывшей территории СССР и в некоторых других странах.
Поляризованные вилки и розетки
Эти устройства можно включить только в одном положении и подать «ноль» и «фазу» в электроприбор по определённым проводам. В аппаратах, подключаемых при помощи таких вилок, защитные выключатели устанавливаются только на фазный провод.
Поляризованные розетки есть различных типов, котрые используются в разных странах:
- Во Франции и некоторых других странах Европы, Азии и Африки применяются разъёмы стандарта — CEE 7/5. В этих разъёмах контакты в виде штырей расположены треугольником, в котором заземляющий электрод расположен в тупом углу треугольника.
- Английский стандарт BS 1363. Британские 3-штырьковые вилки имеют три плоских штыря — два горизонтальных для питания и один вертикальный для заземления.
- Американский стандарт NEMA 5-15. Североамериканский 3-контактный штекер имеет два плоских штыря, расположенных параллельно друг другу, для подачи питающего напряжения. На третьей вершине треугольника находится круглый штырь для подключения к заземлению.
Кроме выщеперечисленных, есть и другие, менее распространённые типы поляризованных вилок и розеток.
Совет! Вилку американского, французского или другого типа в обычную европейскую розетку можно включить через переходник.
Правила безопасности использования мультиметра
При работе с электрическими приборами следует придерживаться инструкции техники безопасности:
- Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
- При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
- Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
- Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
- Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
- В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
- Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.
При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах
Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники

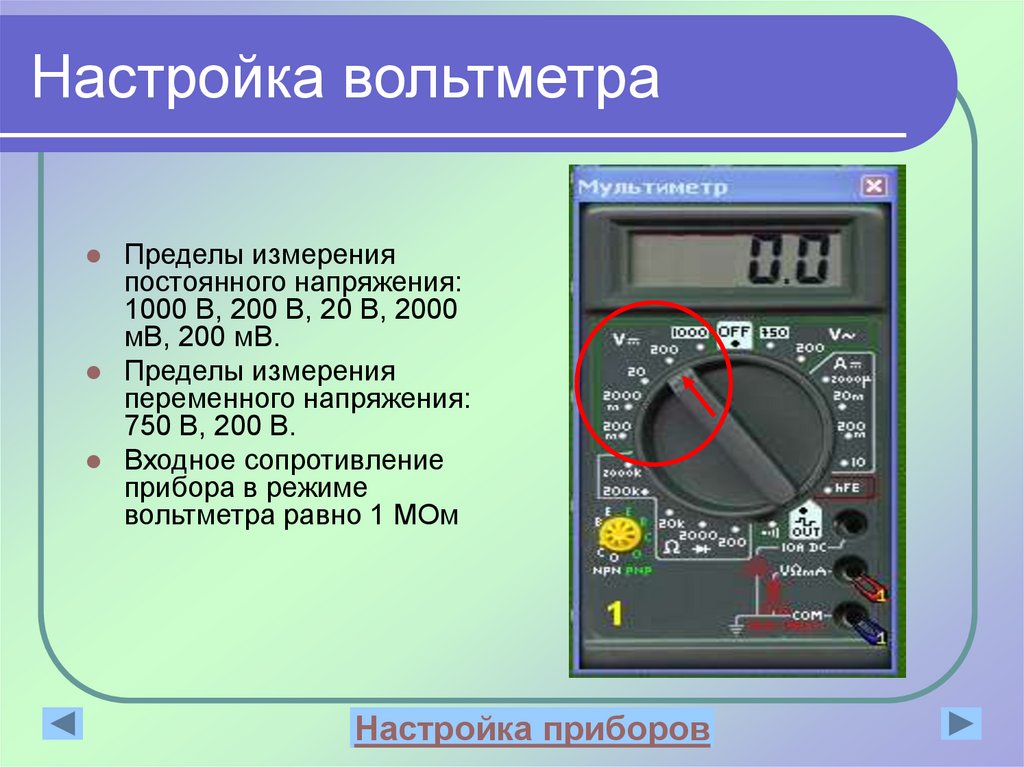

Измерение напряжений
Во время измерения напряжений не дотрагивайтесь до металлического основания щупов.
Измерение переменного напряжения

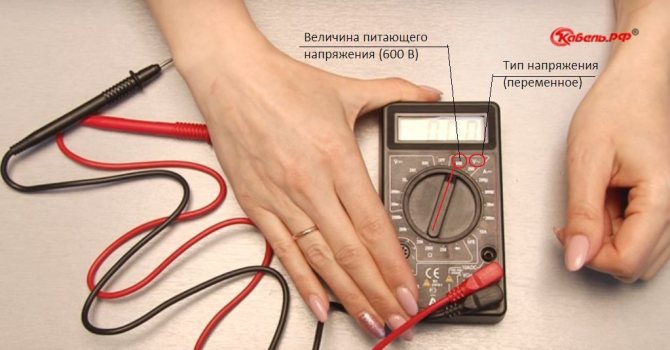

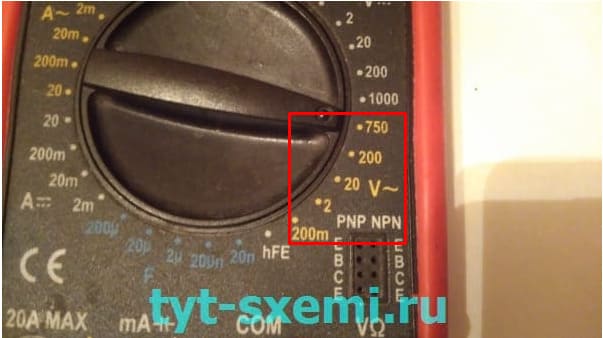

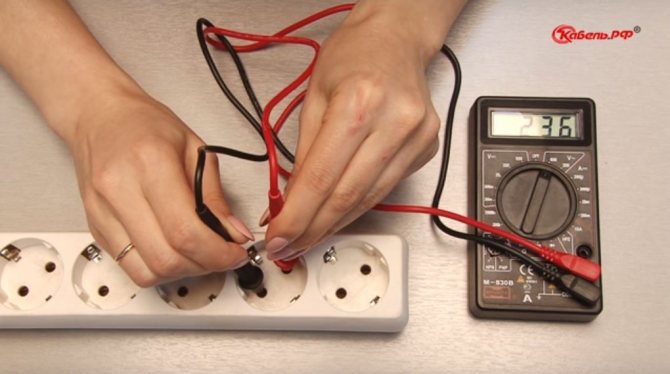

Для измерения переменного напряжения в розетке переводим переключатель к значку V~ на 750 В.
Мультиметр выставлен на измерение переменного напряжения
Если вы не знаете примерные значения источника напряжения, то всегда нужно ставить предел измерений прибора на максимум.
Нельзя дотрагиваться до металлического основания щупов. Это опасно. Как можно заметить, на фотографии мультиметр показывает 222 В.
Проверка сетевого напряжения мультиметром
И именно поэтому был выбран предел 750 В. Если поставить меньше — прибор покажет бесконечность, и может выйти из строя.
Измерение постоянного напряжения

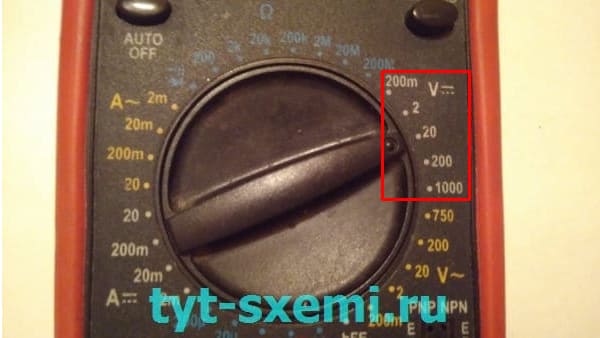

Чтобы измерить постоянное напряжение, нужно переключить прибор к значку V—.

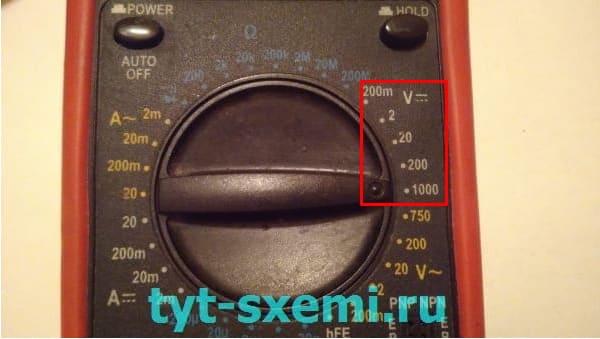

Мультиметр выставлен на измерение постоянного напряжения
Так как в приведенном примере измеряется аккумулятор 18650, то наверняка его максимальное значение не может быть выше 5 В. Поэтому, можно смело ставить 20 В, если вы уверены в источнике и в своих предположениях.

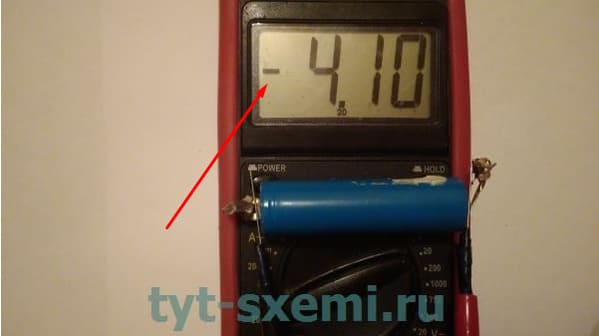

Если при измерении постоянного напряжения вы увидите знак минус перед числом(-), то это значит, что перепутана полярность источника.

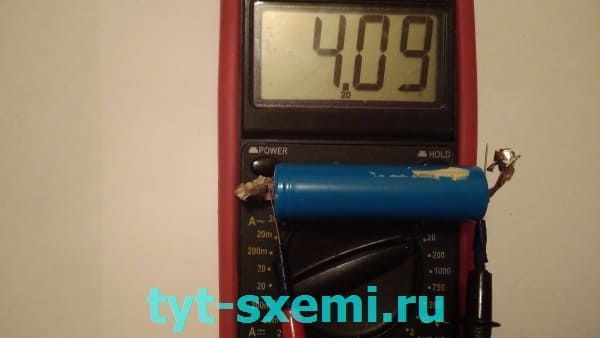

Измерение напряжения аккумулятора
То есть, черный щуп, который по умолчанию это минус, подсоединен к плюсу аккумулятора. И на красном щупе, соответственно, минус источника. Благодаря этому можно узнать полярность неизвестного источника.
Правильная полярность прибора и аккумулятора
Меняем местами щупы на аккумуляторе на противоположное, и теперь точно знаем, где плюс у аккумулятора, а где минус. Это очень полезная функция цифрового мультиметра. По сравнению с аналоговым, он не повреждается, если перепутать щупы местами, и можно точно определить, где плюс и минус источника напряжения.
Как проверить напряжение мультиметром
Протестировать величину напряжения и исправность электрической сети в квартире или частном доме, в офисе или другом помещении, а также проверить заряд аккумулятора или батарейки можно с помощью специального прибора – мультиметра (тестера). Для этого нужно знать принципы, как проверить напряжение в розетке.
Как проверить напряжение в сети
Согласно ГОСТ 29322-2014 величина напряжения в бытовых сетях переменного тока частотой 50 Гц, замеренная между фазным проводником и нейтралью, составляет 230 В.
Перед измерением напряжения необходимо подготовить прибор (мультиметр). Для этого следует с помощью переключателя величин и пределов измерений выбрать тип напряжения (переменное) и его величину, которая должна несколько превышать ожидаемые значения. В нашем случае выбираем предел измерения равный 600 В.

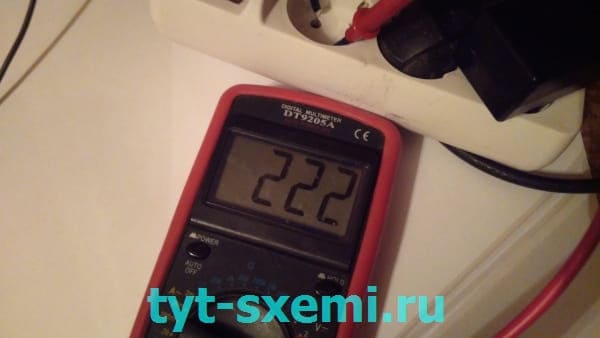

После этого проверяем напряжение 220, для чего в разъемы розетки или сетевого удлинителя поочередно вставляем щупы мультиметра.
Так как напряжение в сети переменное, расположение щупов в контактах не имеет значения. Следует помнить, что во время измерения напряжения щупы нужно держать за изолированный корпус, не касаясь металлических наконечников. Кроме того, категорически нельзя допускать соприкосновения наконечников щупов между собой, так как это приведет к короткому замыканию.
Так как мы измеряем переменное напряжение, показания на дисплее мультиметра могут изменяться в пределах 10% от стандартного значения. Зная, как тестером проверить напряжение, можно контролировать его величину и избежать поломки бытовых приборов.
Как проверить напряжение аккумулятора

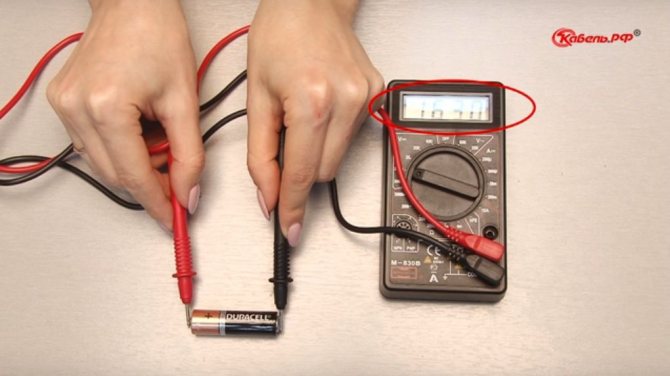

Принцип измерения постоянного напряжения не отличается от метода измерения переменного напряжения, с одним отличием – следует соблюдать полярность. Щуп красного цвета подсоединяется к положительному полюсу источника питания (аккумулятора, батарейки), а щуп черного цвета – к отрицательному полюсу. Рассмотрим процесс измерения на примере тестирования батарейки с напряжением 1,5 В.
С помощью переключателя выбираем постоянный тип напряжения с пределом 2000 мВ, который соответствует величине напряжения 2 В.
Напряжение в аккумуляторе или обычной батарейке любого типа не может причинить вреда человеку, так что во время измерения допускается случайное прикосновение рук к неизолированным наконечникам щупов.
Напряжение величиной 1630 мВ соответствует значению 1,63 В и свидетельствует о пригодности батарейки к дальнейшей эксплуатации.
Знание о том, как проверить напряжение источников постоянного тока, поможет контролировать заряд батарей и своевременно заменять их.
