Разновидности материала
Как упоминалось выше, на прилавках магазинов имеется широкий ассортимент теплоизоляционного материала. К нему можно отнести:
- вспененный полиэтилен;
- утеплитель из стекловолокна;
- базальтовая вата ;
- пенополистирол (пенопласт);
- пенополиуретан;
- теплоизоляция в жидкой форме;
Ниже рассмотрим более подробно каждый тип материала.
Вспененный полиэтилен. Представляет собой утеплитель гибкой формы. Для более удобного использования посередине производитель сделал разрез.
Установка. Чтоб утеплить трубопровод этим материалом, требуется его наложить по длине всех труб, после этого закрепить скотчем.
На месте стыков труб используется этот же утеплитель, только с более толстым диаметром. Чтобы не столкнутся в конце работы с нехваткой материала, предварительно нужно рассчитать требуемое количество, можно взять с небольшим запасом.
Утеплители и стекловолокна. Эта теплоизоляция трубопроводов отопления пользуется популярностью среди строителей, потому что удобна в работе, и не подвергается гниению.
Установка. Данным материалом нужно просто обмотать трубопровод и закрепить проволокой. Чтоб его защитить от внешних воздействий, используется фольга или рубероид.
Базальтовая вата. Этот утеплитель изготавливается плитами или цилиндрами. Отличный вариант для сохранения тепла, потому что он не возгорается, прочный, влагонепроницаемый.
Установка. Работают им так же, как и с предыдущим материалом.
Пенополистирол. Этот утеплитель выпускается в виде 2-х скорлуп с разным диаметром. На них имеются пазы, при помощи которых они крепятся. Монтажники для надежности дополнительно используют скотч.
Установка. Каждую скорлупку одевают на трубы, соединяют между собой и скрепленный элемент сдвигают в разные стороны, по очереди. С последующими поступают аналогично, последние скрепляют между собой. Если имеются повороты труб, то здесь используется специальный фигурный утеплитель.
Пенополиуретан. С этим материалом работать проще всего, потому что он наносится на трубы путем распыления. Он прочно ложится на поверхность, становится пеной и надежно защищает трубы от потери тепла. Если утеплитель используется на улице, то его нужно обязательно покрывать защитным материалом, потому что у него есть способность разрушаться под солнечными лучами.
Жидкая теплоизоляция. Она очень удобна в работе, потому что ей можно покрыть труднодоступные места. Чтоб утеплить ей трубопровод, его нужно просто намазать или распылить и дать высохнуть. Чем больше будет нанесено слоев, тем тепло будет сохраняться дольше. Ей очень легко работать, да и время затрачено будет примерно такое же, как и при монтаже других материалов.
Какая толщина утепления необходима?
Наверняка у заинтересованного читателя возникнет вопрос – а какой же должна быть толщина утеплительного слоя, чтобы гарантированно уберечь водопроводную трубу от замерзания.
Ответить на это – не так просто. Существует алгоритм расчета, учитывающий массу исходных величин, и включающий несколько сложных даже для визуального восприятия формул. Эта методика изложена в Своде Правил СП 41-103-2000. Если кто захочет отыскать этот документ и попробовать провести самостоятельный расчет – милости просим.
Но есть путь и попроще. Дело в том, что специалисты уже взяли на себя основную тяжесть расчетов – в том же документе (СП 41-103-2000), который несложно отыскать любым поисковиком, в приложении дано множество таблиц с уже готовыми значениями толщины утепления. Проблема лишь в том, что приводить эти таблицы здесь, в нашей публикации – физически невозможно. Они составлены для каждого типа утеплителя отдельно, причем – с градацией еще и по месту размещения – грунт, открытый воздух или помещение. Кроме того, учитывается тип трубопровода и температура перекачиваемой жидкости.
Но если потратить для изучения таблиц 10÷15 минут, то в них наверняка найдется и вариант, максимально приближенный к условиям, интересующим читателя.
Казалось бы – на этом все, но требуется остановиться еще на одном важном нюансе. Он касается только случаев утепления водопровода минеральной ватой
Когда речь шла об этом термоизоляционном материале, то в череде недостатков минваты указывалась ее склонность к постепенному слёживанию, усадке. А это значит, что если изначально задать только расчетную толщину утепления, то спустя какое-то время толщины утеплительного слоя может стать и недостаточно для полноценной термоизоляции трубы.
Поэтому при выполнении утепления целесообразно заранее закладывать некоторый запас толщины. Вопрос – какой?
Вот это – легко поддаётся расчету. Существует формула, которую, думается, нет смысла здесь демонстрировать, так как на ее основе составлен предлагаемый вниманию онлайн-калькулятор.
Две исходные величины для расчета – это наружный диаметр утепляемой трубы и найденное по таблицам рекомендуемое значение толщины термоизоляции.
Остается неясным еще один параметр – так называемый «коэффициент уплотнения». Его берем из таблицы ниже, ориентируясь на выбранный термоизоляционный материал и диаметр трубы, подлежащей утеплению.
| Утеплители из минеральной ваты, диаметр утепляемой трубы | Коэффициент уплотнения Kc. |
|---|---|
| Маты минеральной ваты прошивные | 1.2 |
| Маты термоизоляционные «ТЕХМАТ» | 1,35 ÷ 1,2 |
| Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм): | |
| → Ду | 3 |
| ̶ то же, при средней плотности 50-60 кг/м³ | 1,5 |
| → Ду ≥ 800, при средней плотности 23 кг/м ³ | 2 |
| ̶ то же, при средней плотности 50-60 кг/м³ | 1,5 |
| Маты из стеклянного штапельного волокна на синтетическом связующем, марка: | |
| → М-45, 35, 25 | 1.6 |
| → М-15 | 2.6 |
| Маты из стеклянного шпательного волокна «URSA», марка: | |
| → М-11: | |
| ̶ для труб с Ду до 40 мм | 4,0 |
| ̶ для труб с Ду от 50 мм и выше | 3,6 |
| → М-15, М-17 | 2.6 |
| → М-25: | |
| ̶ для труб с Ду до 100 мм | 1,8 |
| ̶ для труб с Ду от 100 до 250 мм | 1,6 |
| ̶ для труб с Ду более 250 мм | 1,5 |
| Плиты минераловатные на синтетическом связующем марки: | |
| → 35, 50 | 1.5 |
| → 75 | 1.2 |
| → 100 | 1.1 |
| → 125 | 1.05 |
| Плиты из стеклянного штапельного волокна марки: | |
| → П-30 | 1.1 |
| → П-15, П-17 и П-20 | 1.2 |
Вот теперь, вооружившись всеми исходными величинами, можно воспользоваться калькулятором.
Калькулятор толщины утепления трубы минеральной ватой с учетом усадки материала
Интересная особенность. При расчетах иногда может получиться и так, что конечный результат – меньше табличной толщины утепления. В этих случаях ничего менять не потребуется – за истину принимается та величина, которая найдена по таблицам Свода Правил.
Требования к термоизоляции для водопроводных труб
Итак, перейдет непосредственно к термоизоляции для водопроводных труб. И прежде всего – разберёмся, каким требованиям она в идеале должна отвечать.
Из сказанного выше уже должно быть понятно, что термоизоляция труб предназначена для выполнения двух ключевых взаимосвязанных задач:
— Предохранение водопровода от падения в нем температуры ниже нулевой отметки – во избежание замерзания воды, влекущего потерю работоспособности системы и разрыва труб.
— На участках с принудительным обогревом – минимизация тепловых потерь для эффективной и экономичной работы нагревательного кабеля.
Качественный утеплитель должен отвечать седлающим критериям:
- На первое место, безусловно, следует поставить его термоизоляционные качества. Чем ниже коэффициент теплопроводности, тем эффективнее сохраняется тепло, тем тоньше можно предусматривать слой термоизоляции.
- Водопровод в автономной системе преимущественно располагается в земле, то есть в условиях влажной грунтовой среды. Значит, термоизоляция должна обладать устойчивостью к влаге, лучше всего – гидрофобностью. Промокший утеплитель всегда резко теряет в своих термоизоляционных качествах. Нуждаются в защите от влаги и те участки трубопроводов, что проходят на открытом воздухе.
Не все материалы в равной степени соответствуют этому критерию. Но это отчасти решается заключением утепленных труб в водонепроницаемую оболочку или кожух.
Как правило, утеплитель на трубах для подземной или открытой уличной прокладки закрывается защитным кожухом (оболочкой). Для подземных выбирается полимерное покрытие, для открытых – металлическое.
- Грунт очень часто насыщен весьма агрессивными химическими соединениями. Значит, и сам утеплитель, и защищающий его слой должны быть инертными к подобному воздействию.
- Важным критерием является механическая прочность материала. Слой утепления в земле будет испытывать нешуточное давление грунта. На открытых участках нельзя исключать внешние механические воздействия.
- Прокладка водопровода, тем более – на заглубленных участках, делается с расчетом на многолетнюю эксплуатацию. Это говорит о необходимости выраженной долговечности утеплительного материала.
- Хорошая современная термоизоляция не должна вызывать сложностей в монтаже. Очень часто при создании системы водоснабжения применяют готовые решения – уже утепленные трубы, которые остается только смонтировать в общую магистраль, и после этого утеплить стыки.
Отличное решение – монтаж водопровода из предварительно изолированных труб, заключенных еще и в защитную оболочку.
Безусловно, важным критерием всегда остается доступность материала – и в плане предложения магазинах, и в плане стоимости. Но здесь следует сразу заметить, что качественные современные предварительно изолированные трубы априори не могут быть дешевыми.
Теперь посмотрим, какие материалы используются для утепления водопроводных труб.
Конструкция из пластиковых панелей
В местах пребывания большого количества людей (например, в общественных зданиях), а также в коридорах и ваннах уместно выглядят конструкции из прочных пластиковых панелей, куда прячутся отопительные системы.
Монтаж подобных приспособлений желательно проводить параллельно с обшивкой помещения, поскольку в этом случае можно спрогнозировать рациональный расход отделочного материала. Установка коробов осуществляется поэтапно.
Шаг 1: закрепление каркаса
Прежде всего к потолку и стенам крепится обрешетка, изготовленная из деревянных брусьев с сечением примерно 40х40 миллиметров. Крепеж этих элементов к стенам и потолку производится с помощью дюбелей, оснащенных полимерной гильзой. После прикрепления брусьев они выравниваются в горизонтальном и вертикальном направлениях.
После установки всех элементов каркаса можно приступать к раскрою гипсокартонных листов. Процесс должен выполняться так, чтобы свести его к минимальному количеству стыков
В местах (на полу и стенах), где расположены отопительные коммуникации, устанавливаются дополнительные опорные брусья, к которым будут крепиться каркасные стойки, расположенные вдоль и поперек.
Шаг 2: обшивка каркаса панелями
Установив каркас, можно перейти к покрытию панелями, что делается следующим образом. Панели, отрезанные по высоте короба, устанавливаются на боковой плоскости, так чтобы они находились в вертикальном положении. Закреплять полимерные детали можно при помощи мелких гвоздей, специальных клеевых смесей, строительного степлера.
Верхнюю плоскость конструкции можно обшивать разными способами, используя для этого длинные продольные панели или расположенные поперек короткие отрезки
Последней стадией является установка на углах специальных элементов, предназначенных для сокрытия обрезанных краев, благодаря чему короба из пластика для труб отопления приобретают аккуратный вид.
Какой материал для утепления труб лучше: пенополиуретан или минеральная вата
Пенополиуретановая изоляция (или скорлупа) специально разработана для металлических и полимерных труб отопления различного диаметра. Представляет собой раскрывающийся кожух со слоем вспененного плотного полиуретана толщиной в несколько сантиметров и внешним покрытием из металлической фольги. В готовое изделие укладывают трубу и плотно закрывают края изоляции. На стыке имеется самоклеящаяся лента, которая плотно закрывает шов и не дает краям расходиться. Утепленные трубы выглядят эстетично.
С помощью пенополиуретановой изоляции обеспечивается надежная защита полимерных и металлических труб от внешнего воздействия. На сегодня это самый востребованный материал для утепления тепловых магистралей в современном строительстве.
Сравнить пенополиуретан и минеральную вату можно изучив характеристики, приведенные в Таблице 2.
Таблица 2. Сравнение технических характеристик пенополиуретана и минеральной ваты
Монтажная пена является тем же пенополиуретаном, только в жидком виде. Поэтому утепление небольших участков труб можно осуществлять с помощью покрытия их жидкой пеной. Застывая, монтажная пена расширяется, заполняет полости, образуя объемный кожух из вспененного полиуретана. Этот способ можно применять для изоляции труб в подвале, квартире или частном доме. Особенно удобно пенить места сварки, изгибы, то есть те места, где не используют стандартные способы утепления.
Юлия Петриченко, эксперт
Что нужно учитывать при выполнении теплоизоляции
Прежде, чем приступить к утеплению конструкции, расположенной в подвале многоквартирного дома,следует усвоить основные требования, чтобы получить ожидаемый результат и избежать многочисленных проблем.
- Максимальный срок эксплуатации.
- Способность к самозатуханию.
- Наличие водоотталкивающих способностей.
- Простота монтажа.
- Невысокая стоимость.
- Экологичность.
- Низкая теплопроводность.
Теплоизоляция в многоквартирном доме
Какие материалы предпочтительнее?
На сегодняшний день разнообразие материалов, при помощи которых можно легко и быстро утеплить водопровод в подвале, впечатляет.
Среди эффективных и наиболее популярных можно выделить следующих:
1. Минеральная вата
Элементы, выполненные на основе минваты, справятся с перепадами температур. С ее помощью можно утеплять не только трубы в подвале многоквартирного дома, но и те, что находятся снаружи или в земле. Как выглядит минвата можно просмотреть ниже на фото.
2. Пенополиуретан
Идеально подходит для утепления подвальных водопроводов и на чердаке. По сути, он является внешней оболочной водопровода. Данная конструкция минимизирует тепловые потери и добавляет прочности. Этот теплоизолятор не боится химических воздействий, не гниет. Но имеет один недостаток — высокая стоимость.
3. Пенополистирол
Этот материал характеризуется высоким уровнем жесткости. Продается пенополистироловый утеплитель в виде части трубы, которая имеет выступы для крепления.
Этот теплоизолятор лучше всего подходит для внутреннего утепления системы отопления.
5. Пенопласт
Пенопластом хорошо утеплять системы отопления и водоснабжения на цокольных и подвальных этажах. Имеет низкий уровень влагопоглощения. Так же пенопласт очень долговечен, может эксплуатироваться более двух десятилетий.
6. Вспененный каучук
Теплоизолятор обладает рядом преимуществ. Он эластичен, устойчив к температурам и не боится огня. Благодаря тому, что он устойчив к огню, он подходит для утепления наружного трубопровода.
7. Жидкий теплоизолятор
Высококачественный материал, который на равных может соперничать с остальными. К примеру, один слой краски, может заменить 5-ти сантиметровый слой полиуретана. Кроме утепляющих свойств, жидкая теплоизоляция способна защитить металл от воздействия коррозии и предает хороший внешний вид трубам. Но он не применяется для теплоизоляции пластиковых труб.
Независимо от выбранного вами материала, главное, чтобы теплоизоляция была эффективной, и в холодные дни не возникло проблем с разрывом или другими повреждениями. Более подробную инструкцию по установке того или иного теплоизолятора можно посмотреть на видео в сети интернет. Стоит отметить, что работа с утеплителями не сложная, ее легко можно выполнить своими руками.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
7901
Здравствуйте. Сегодня хочу рассказать о том, как своими руками утеплить трубы отопления внутри и снаружи строительных объектов. Тема представляет немалый интерес, так как правильная теплоизоляция позволяет снизить уровень теплопотерь при транспортировке теплоносителя от термогенератора до отопительного прибора. Надеюсь, инструкции, приведенные в этой статье, будут вам интересны и полезны.
Теплоизоляция для труб отопления на открытом воздухе
Разнообразие утеплителей предоставляет возможность выбрать именно тот, который подойдет наилучшим образом для конкретного места применения (на улице, в земле, в подвале, на чердаке) и бюджета.
Подбор теплоизолятора выполняется с учётом факторов:
диаметр трубы системы отопления;
условия эксплуатации (место расположения отопительной системы);
средняя температура прогрева теплоносителя;
показатель теплопроводности утеплителя (чем ниже, тем лучше);
показатель водопоглощения. Показывает способность изоляционного материала выполнять свои функции во влажной среде;
устойчивость к горению, биологической и химической активности, воздействию ультрафиолета и прочих факторов внешней среды;
срок службы;
простота монтажа (с условием обеспечения достаточной герметичности);
стоимость.
Утепление надземных тепловых магистралей
Утепление надземных коммуникаций чаще всего проводится с использованием рулонной минеральной ваты. Это недорогой теплоизолятор, который прост в монтаже. Минеральную вату наматывают на трубы внахлест и скрепляют проволокой. В качестве гидроизоляции используют рубероид или оцинкованное железо.
Рекомендуем ознакомиться: Почему в трубе дымохода образуется конденсат и как от него избавиться?
Толщина листов оцинкованного железа зависит от того, на какой высоте находятся коммуникации. Если это выше человеческого роста, то используют тонкую оцинковку. Для изоляции низко расположенных трубопроводов применяют более толстое железо.
Пенополистирол
Пенополистирол для труб
Такой утеплитель изготавливается в виде двух скорлуп разных размеров, они скрепляются при помощи специальных пазов, но для надёжности соединения их необходимо дополнительно закрепить специальным клеем или скотчем.
При соединении на трубах половинки утеплителей соединяют между собой и смещают две части в разные стороны на несколько сантиметров. Следующее звено также соединяется, и оставленные концы стыкуют между собой, получается своего рода «нахлёст» одного соединения на другое, что обеспечивает более качественное скрепление.
Для утепления неудобных участков и поворотов используются – фигурные скорлупы, которые имеют неравные размеры.
Для того чтобы качественно провести утепление этим материалом, нужно заранее подсчитать протяжённость трубопровода, количество стыков и сгибов. Это необходимо для приобретения нужного количества соединительных частей.
Виды теплоизоляционных материалов

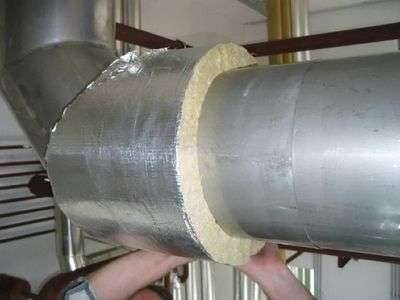

Минеральная вата
Особенно хорошо минвата подходит для утепления трубопроводов большого диаметра
Благодаря своей высокой эффективности очень популярны теплоизоляторы, состоящие из минеральной ваты. Среди их преимуществ можно выделить следующие:
- достаточная степень термостойкости (до 650 С), при этом материал, нагреваясь, не теряет первоначальные механические и теплоизоляционные характеристики;
- химическая стойкость к растворителям, щелочам, кислотам, масляным растворам;
- незначительное водопоглощение – вследствие обработки специальными пропиточными составами;
- минвата считается нетоксичным строительным материалом.
Утеплитель для труб отопления на основе минеральной ваты идеален для теплоизоляции трубопроводов отопления и горячего водоснабжения, проведенных в общественных, промышленных и жилых зданиях. Его часто используют и для монтажа на трубах, подвергающихся постоянному нагреванию, например, на печных дымоходах.
Существует несколько разновидностей теплоизоляторов из минеральной ваты:
- каменная вата – производится из базальтовых горных пород (о ней вы уже прочитали выше);
- стекловата (стекловолокно) – сырьем служит бой стекла или штапельное волокно, изготовленное из кварцевого песка. Стеклянный утеплитель, в отличие от каменного, не настолько термостоек, поэтому сферы, где он может применяться, несколько уже.
Стекловата
Войлочная стекловата для труб
Стеклянный минеральный утеплитель выпускается толщиной 3-4 мкм в рулонах длиной 1550-2000 мм. Стекловата обладает низкой плотностью и может применяться для трубопроводов, температура нагревания которых не выше 180 С.
Утеплитель пригоден для теплоизоляции наземных коммуникаций. Среди его положительных свойств:
- стойкость к вибрации;
- устойчивость к биологическим и химическим воздействиям;
- длительный срок службы.
Пенополиуретан
Изоляция из пенополиуретана
Теплоизолятор из пенополиуретана представляет собой конструкцию жесткой формы, состоящую из ребер и стенок. Отливается утеплитель в производственных условиях методом «труба в трубе». Другое название такого изолятора – теплоизолирующая скорлупа. Он очень прочен и хорошо удерживает тепло внутри трубопровода. Особо стоит отметить, что утеплитель пенополиуретан:
- имеет нейтральный запах и нетоксичен;
- стоек к гниению;
- безопасен для человеческого организма;
- очень прочен, что предотвращает возможные поломки трубопровода, связанные с внешними механическими нагрузками;
- обладает хорошими диэлектрическими свойствами;
- химически устойчив к щелочам, кислотам, пластификаторам, растворителям;
- выдерживает различные погодные условия, поэтому с его помощью можно провести утепление труб отопления на улице.
Но есть у полимерного утеплителя один существенный недостаток – высокая цена.
Вспененный полиэтилен
Цилиндры для изоляции из вспененного полиэтилена
Экологически чистый, безвредный для человека, стойкий к влажности и резким колебаниям температур, вспененный полиэтилен очень востребован в качестве теплоизоляционного материала. Изготавливается в виде трубки определенного диаметра, оснащенной надрезом. Может использоваться для утепления труб отопления, а также холодного и горячего водоснабжения.
Сохраняет свои характеристики при взаимодействии с различными строительными материалами (известь, бетон и пр.).
Другие утеплители
Также доступны еще несколько видов утеплителей:
- Пенополистирол.
Утеплитель изготавливается в виде двух соединяющихся половинок. Соединение происходит способом «шип-паз», что предупреждает образование так называемых «мостиков холода» в теплоизоляционном слое.
- Пенопласт.
Низкая степень влагопоглощения и теплопроводности, длительный срок эксплуатации (50 лет и более), хорошая звукоизоляция и термостойкость, а также устойчивость к воспламенению делают пенопласт незаменимым утеплителем, использующимся в промышленном строительстве.
Пенополистирол, пенопласт, пеноизол, пеностекло – лучшие утеплители для труб отопления
- Пеноизол.
Схож по своим свойствам с пенопластом, отличается лишь тем, что выпускается в жидком виде. При нанесении на трубы не оставляет «пробелов» и обеспечивает после высыхания герметичность системы.
- Пеностекло.
Является абсолютно безопасным утеплителем, так как состоит из стекла ячеистой структуры. Утеплитель безусадочный, прочный и долговечный, негорючий, устойчивый к химическим средам и парам, с легкостью переносит нашествия грызунов.
Утепление труб отопления пеностеклом не представляет сложности даже для новичков, при этом можно быть уверенным в его долгом сроке службы.
Выбор утеплителя для труб
В связи с особенностями нашего климата изоляция для труб отопления необходима как для централизованных магистральных систем, так и для внутридомовых отопительных трубопроводов. На выбор утеплителя влияет несколько факторов:
- диаметр труб;
- условия эксплуатации отопительной системы;
- температура нагревания теплоносителя.
Тип применяемого теплоизоляционного материала различен в зависимости от того, каков диаметр труб. Производители предлагают жесткие цилиндры заданной формы, полуцилиндры или мягкий рулонный утеплитель.
Цилиндры и полуцилиндры жесткой формы подходят для монтажа на трубопроводы, имеющие малый диаметр. Такой теплоизолятор снабжается пазами, облегчающими и упрощающими процесс установки. Также для утепления могут использоваться сегменты из минеральной ваты и пластиковых материалов. Помимо отличной стойкости к высоким температурам и низкому уровню водопоглощения, жесткий утеплительный материал имеет постоянную строго геометрическую форму и обеспечивает дополнительную защиту от механических повреждений.
Чтобы определиться, чем утеплить трубы отопления, необходимо рассмотреть основные виды теплоизоляционных материалов и области их применения.
Варианты, чем закрыть трубы отопления
Можно использовать декоративные накладки на трубы. Это поможет снизить расходы на оборудование отопительной системы. Иногда это достаточно экономный вариант.
Функции декоративны накладок:
- Скрывание батарей и труб полностью или частично;
- Защитная функция от горячих радиаторов;
- Вписывание короба в дизайне комнате;
- Упрощает уход, так как на батарее не оседает пыль;
- Некоторые варианты накладок помогают равномерно распределять тепло.
Но при выборе декорации важно учитывать не только красоту, но и практичность. Нужно, чтобы материал не снижал теплоотдачи и не выделял токсичных веществ во время нагревания
Пластик, например, должен длительное время выдерживать воздействие высоких температур. Также важно, чтобы материал во время эксплуатации не менял цвет или форму.
Декоративный короб должен соответствовать ряду параметров при использовании. Накладка не должна занимать много места, следует выбирать максимально компактные варианты. Крепление конструкции должно быть достаточно прочным, но при этом нужно предусмотреть возможность доступа к батареям
Также важно, чтобы короб не был слишком тяжелым
Изготовление коробов
О том, чем утеплить железную трубу дымохода, было сказано ранее. Теперь можно переходить к следующему этапу. Многим кажется, что изготовление короба для дымохода — слишком сложная задача. В действительности это не так. Достаточно подойти к работе ответственно, со знанием дела.
Необходимые инструменты:
- Дрель;
- Ножницы по металлу;
- Циркуль;
- Металлические листы;
- Саморезы.
Этапы работы:
- Подготовка отверстия. По краям необходимо закрепить брусья, которые будут выступать в качестве опоры для корпуса.
- Из металлического листа вырезается две заготовки. Им придается П-образная форма. Затем готовые детали прикручивают к потолку с помощью саморезов.
- Опять изготавливается две заготовки, но они уже закрепляются на стоящие листы с небольшим заступом. Получается цельное обрамление в потолке.
- Теперь делается днище для короба из металлического листа. В центре заготовки должно находится отверстие для дымохода, тут потребуется циркуль.
- В коробе размещаются четыре крепежа в два сантиметра. Они вырезаются и отгибаются перпендикулярно днищу.
- К днищу приделываются стенки. Теперь в короб вставляют дымоотвод, он дополнительно закрепляется хомутами. Пустоты заполняются изоляционной прослойкой.
2 Теплоизоляция для труб отопления – на улице и в доме!
- Устойчивость к кислотам, щелочам, растворам.
- Термостойкость до 6000 °С без потери теплоизоляционных и механических характеристик при нагревании.
- Низкий уровень водопоглощения, правда, этот фактор зависит от качества обработки особыми пропитками.
- Экологически безопасный материал.
Из всех разновидностей минеральных теплоизоляторов следует выделить базальтовую вату, которую производят из базальтовых пород, и стекловату. Сырьем для последней служат отходы, бой стекла или волокно штапеля, которое изготавливается из кварцевого песка. Следует отметить, что базальтовая вата имеет больший порог термостойкости, что позволяет применять ее в гораздо большем спектре, тогда как стекловата, в основном, используется на жилых объектах.
Стекловата выпускается в рулонах, толщина полотна обычно составляет 15-20 см. Волокна стекловаты обычно толщиной в 3-4 мкм. Применение этого утеплителя ограничено объектами, температура нагревания которых не выше 1800 °С. Стекловата хорошо зарекомендовала себя при утеплении наземных объектов. Она обладает высокой стойкостью к вибрации, устойчива к биологическим и химическим процессам, имеет долгий срок эксплуатации.
Пенополиуретан – второй в нашем рейтинге теплоизолятор. Впрочем, место в вашем рейтинге для него вы определите самостоятельно, ведь по многим параметрам он лучше минеральных ват. Данный теплоизолятор имеет плотную, жесткую форму, поэтому его еще часто называют теплоизолирующей скорлупой. Изготавливают его методом “труба в трубе”: пространство между разными диаметрами заполняется предполимером, который застывает и образует “скорлупу”.
Пенополиуретан (это же вещество используется для задувки окон и широко известно, как монтажная пена) имеет массу достоинств:
- он не имеет резких запахов;
- не токсичен;
- противостоит атмосферному и биологическому влиянию (не гниет);
- абсолютно безопасен для нашего организма;
- обладает высокой прочностью;
- не проводит электричество;
- устойчив к воздействию кислотной и щелочной среды;
- выдерживает резкие перепады температур, не реагирует на изменение погодных условий;
- пенополиуретановую “скорлупу” покрывают защитной краской, так что ей не страшен даже самый главный враг – ультрафиолет, который разрушает материал.
Разновидности вспененного полиэтиленового утеплителя
Рубашки для труб из полиэтилена.
Утеплитель из вспененного полиэтилена выпускается в листах, длинных рулонах и скорлупах. В качестве сырья для этих материалов выступает сшитый или несшитый полиэтилен. Сшивка – это увеличение связей в молекулярной структуре материла, вследствие чего он становится более плотным и крепким. Есть два вида увеличения межмолекулярных связей (сшивки):
- химический – при помощи реагентов;
- механический – посредством потока электронов.
Изделия, изготовленные по технологии сшивки, обладают закрытоячеистой структурой, где пузырьки мелкие. Несшитый полиэтилен производится методом насыщения жидкой массы воздухом. В данном случае получается менее прочный материал с более низкой плотностью, так как пузырьки воздуха значительно крупнее.
Виды материалов, на основе данного материала:
- утеплитель для труб из вспененного полиэтилена;
- утеплитель вспененный полиэтилен фольгированный;
- теплоизоляция на основе вспененного полиэтилена под ламинат;
- маты;
- рулоны;
- жгут.
Характеристики материала:
- теплопроводность – до 0,4 Вт/м*К;
- плотность – от 25 до 40 кг/м. куб;
- водопроницаемость – не более 1,9% в сутки;
- паропроницаемость – 0,001 мг/м*ч*Па;
- температура эксплуатации – от -65 до 85 градусов;
- поглощение звуков – до 18 дБ.
Метод производства пенофола.
Теплоизоляция для труб из вспененного полиэтилена выпускается в двухметровых отрезках с условным проходом от 12 до 114 мм и толщиной стенки от 6 до 20 мм. Она применяется как для холодных труб и канализации, так и для высокотемпературных систем отопления. Цвет изделий может быть разный, но самый распространенный – это серый. Вдоль отрезков теплоизоляции для труб из вспененного полиэтилена есть разрез, чтобы чехол можно было надеть. На кромку разреза нанесена самоклеящаяся плёнка, благодаря которой чехол надежно закрывается после монтажа.
Помимо функции теплоизоляции, этот материал компенсирует линейное и объемное тепловое расширение труб. Это актуально, когда трубы замуровываются в стену. Кроме этого при прокладке труб под землей данный полимер выступает в качестве защитного слоя от влаги, так как благодаря своей структуре он не пропускает воду.
Относительно новый утеплитель «вспененный полиэтилен фольгированный» – это отражающая ИК лучи изоляция, где на полиэтиленовую основу нанесен слой фольгирования. Он отбивает тепловое излучение, как обыкновенное зеркало отбивает свет. Принцип работы этого материала не может не сказаться на методе его монтажа. В народе материал называют «Пенофол» — в честь одноименного производителя. Пенофол бывает:
- с односторонним фольгированием;
- с двухсторонним фольгированием;
- с глянцевой поверхностью;
- с рифлёной поверхностью;
- с самоклеящейся поверхностью;
- с дополнительным ламинированием.
Они продаются в рулонах шириной один метр. Укладываются под ламинат встык и проклеиваются скотчем. Подкладка не только утепляет пол, а и поглощает шум и вибрацию. Обладает значительным дефектом – теряет первоначальную толщину в процессе эксплуатации, а соответственно и характеристики.
Уплотнитель из вспененного полиэтилена в матах и рулонах можно объединить в одну группу, так как отличаются они только размером. То есть если рулон поделить на отрезки, то получатся маты. Этот материал бывает толщиной от 10 до 100 мм. Им можно утеплять стены и перекрытия, а также использовать в качестве демпфера при прокладке подземных коммуникаций. Кроме этого, применяется в качестве теплоизолирующего слоя для водопроводных и отопительных систем. Утепление труб вспененным полиэтиленом в рулонах целесообразно применяеть только для магистралей с большим сечением, более 114 мм.
Последний в нашем списке жгут. С виду это обычная веревка, только толстая, которая применяется для уплотнения щелей в оконных или дверных коробках. Для этих же целей есть вспененный полиэтилен в узких рулонах с клеящейся основой. Такое решение уместно, если у вас стоят окна старого образца без уплотнителей.
