Как крепить ондулин на крышу: технология укладки ондулина на крышу правильно своими руками

История появления

В нашей стране ондулин воспринимается как новый материал. Это не так. Появился он сразу же после Второй Мировой войны. Идея пришла в голову французу Гастона Громье. После военных действий было много разрушенных домой, многие люди обнищали. Нужны были дешёвые строительные материалы, но их требовалось очень много.

Ондулин отвечал предъявленным запросам. Несмотря на низкую стоимость, он обладал высокими качествами, выглядел приятно, и мог использоваться долго. Во Франции была создана компания OFIC SA, которая начала производство ондулина. Позднее она была переименована в Onduline Group, чтобы быть более узнаваемой.

Поначалу распространение нового кровельного материала ограничивался Европой, с этим связано его второе название «еврошифер». Позднее он распространился по всему миру. В РФ завод компании Onduline был построен в 1994 году под Нижним Новгородом.

Монтаж ондулина

Чтобы укладывать ондулин согласно всем требованиям, инструкциям и предписаниям, необходимо подготовить не только само финишное покрытие для крыши, но и определенный набор инструментов и комплектующих. Прежде всего, следует иметь под рукой:

• ондулин в требуемом количестве, то есть исходя из площади кровли и учета нахлеста листов, кроме того, следует сделать запас примерно до 10%;
• доборочные элементы;
• ножовка по дереву либо электролобзик для раскроя материала;
• гидро- и пароизоляционные мембраны либо рубероид;
• строительный степлер и скобы к нему для закрепления изоляционной пленки;
• плотницкий молоток;
• нож строительный;
• уровень, шнур, маркер для разметки;
• плоскогубцы, отвертку или шуруповерт;
• дрель для высверливания крепежных отверстий;
• саморезы с уплотнителем либо специальные кровельные гвозди.

Правильно положить ондулин своими руками не сложно. Закрепляется материал ручным инструментом на специальные ондулиновые гвозди. Для проведения работ желательно выбрать ясный и теплый день, без дождя, снега и палящего солнца. В результате работ пользователи получают роскошного вида кровлю, которая будет радовать своих владельцев многие годы. Итак, укладку ондулина можно разделить на этапы.

1. Подготовка крыши. Стоит сказать, что укладку можно производить даже поверх имеющегося покрытия. Конечно, старая крыша должна быть должным образом подготовлена. То есть тщательно убран мусор, устранены дефекты, если это металлическая кровля, то поверхность желательно обработать антикоррозийными составами и так далее.

Когда ондулин – это первое покрытие для кровли, то прежде чем его стелить, стоит внимательно ознакомиться с инструкцией производителя, например, именно там детально расписано при каком наклоне кровле, какая требуется обрешетка под ондулин:

• при наклоне от 5 до 10 градусов требуется сплошная обрешетка из фанеры или других подобных материалов, при этом нахлест по ширине делается в 2 волны, а по длине в 30 см;
• от 10 до 15 градусов монтируется обрешетка из бруса с шагом в 45 см, нахлест боковой составляет 1 волну, а концевой – 20 см;
• при наклоне более 15 градусов допускается обрешетка с шагом в 60 см, а нахлест по ширине листов также составляет 1 волну, а концевой 17 см.

2. Укладка покрытия. Чтобы правильно стелить ондулин, следует учитывать преобладающее направление ветра. Это поможет продлить срок эксплуатации материала на несколько лет. Работа по монтажу начинается от ската, который расположен в противоположном направлении от движения ветра. Крепление производится на гвозди либо саморезы с расчетом 20 крепежей на каждый целый лист. Резать ондулин легко ножовкой для древесины. Схема монтажа довольно простая. Укладку первого ряда начинают с цельного листа, а второй ряд рекомендуется укладывать с половинного и чередовать такую последовательность по всей крыше. Гвозди или шурупы должны фиксировать листы к обрешетке. Монтировать их следует на концах каждого листа и на середине всех волн, а также в местах нахлеста с пропуском 1 волны. Чтобы выполнить крепление наиболее ровно, следует натягивать строительный шнур и ориентироваться по нему.

3. Заключительные работы. Завершает процедуру укладки ондулина монтаж доборных элементов. При этом многие элементы, например, такие как ендовы, фартук примыкания, щипец и так далее легко выполнить при помощи листов ондулина, достаточно их правильно обрезать либо загнуть. Также не стоит забывать про обработку стыков, в которые может попасть влага при эксплуатации. Чтобы провести их герметизацию можно использовать специальную самоклеящуюся ленту, например, Ондуфлеш.

В целом можно отметить, что укладывать ондулин своими руками совсем не сложно

Важно лишь ответственно подойти к процессу, приготовить все необходимые материалы и инструменты, а также изучить технологию монтажа. С помощью ондулина можно не только быстро покрыть крышу нового строения, но также и отреставрировать кровлю давно эксплуатируемого здания

Стоит отметить, что правильно класть ондулин довольно легко даже в одиночку, однако, важно строго действовать по инструкции производителя и тогда покрытие прослужит не только гарантированный срок, но намного превысит указанный период.

Видео по теме:

Недостатки эксплуатации

Необходимо отметить недостатки материала, чтобы обеспечить возможность объективного выбора кровли:

• солнце и дождь могут спровоцировать выгорание крыши, что негативно скажется на внешнем виде покрытия;
• устойчивость к воздействию воды обеспечивается лишь в течение срока службы, обозначенного изготовителем;
• если предполагается приобретение большого объема шифера, то может оказаться, что некоторые листы отличаются оттенком;
• хрупкость- по поверхности не следует ходить, так как вероятнее всего на нем останутся вмятины, или прочие повреждения, этот же критерий следует учитывать при транспортировке;
• как видно на фото, ограниченная цветовая гамма насчитывает пока всего 4 цвета: коричневый, зеленый, красный и черный.

Технология укладки ондулина схожа с креплением шифера, однако перед началом работ следует немного подготовиться.

Обрешетка

Чтобы надежно закрепить ондулин на кровле, необходимо создать надежную основу под него. Для этих целей применяется обрешетка. А какая она должна быть? Для обрешетки используется деревянный брус. Его сечение должно быть не менее 60 на 40 миллиметров. Не забудьте перед монтажом обрешетки провести обработку всех деревянных деталей специальными пропитками. Такая дополнительная защита обеспечит более долгий срок службы кровле.

Самое главное – это определится с шагом между брусьями. Именно от этого будет во многом зависеть надежность крепежа листов ондулина на крыше. А какой шаг лучше всего сделать? Тут нужно учитывать угол наклона ската. Специалисты советуют следующее:

1. Если наклон небольшой и составляет менее десяти градусов, то обрешетка делается сплошной.
2. При угле наклона ската в пределах 10-15 градусов, шаг месту брусьев обрешетки должен составлять не более 45 сантиметров.
3. При более крутой крыше расстояние может быть увеличено до шестидесяти сантиметров.

Стоит отметить, что ондулин является материалам, относящимся к мягкой кровле. А ведь именно им нужно наиболее прочная основа. Именно поэтому специалисты рекомендуют не экономить на обрешетке под ондулин. Лучше всего, чтобы она в любом случае была сплошной. В таком случае и крепить материал будет легче, и ондулин не прогнется от жары, снега или ветра.

Еще один важный момент – это ровность поверхности. Не допускается наличие бугров и ям. Если поверхность обрешетки будет неровной, то ондулин и крепить будет сложно, и значительно возрастает риск его повредить. Плюс ко всему, может быть нарушена гидроизоляция всей кровли, первый же серьезный дождь выявит протечки.

Характеристики ондулина

Сразу обозначим, что под брендом «ондулин» выпускают две модели: DIY и SMART. Отличаются они между собой шириною, которая соответственно равна 760 и 950 мм. Конечно, количество волн у них будет тоже разным: 8 и 10. В остальном у них различий нет. Вот другие размерные показатели:

• длина – 1950 мм;
• толщина 3 мм;
• высота гребня – 38;
• шаг волны – 95;
• удельная масса листа – 3,4 кг/м².

И технические характеристики ондулина:

• плотность – 0,87-1,15 г/см³;
• прочность – 6,5 МПа;
• предел прочности на изгиб: при температуре -40С – 23 МПа, при +20С – 7 МПа;
• максимальная температура эксплуатации: +110С;
• морозоустойчивость – 25 циклов;
• водопоглощение – 1,5%.

Размерные параметрыИсточник orchardo.ru

Покрытие крыши ондулином своими руками

Как и шифера, укладка ондулина ведется против направления ветра. То есть материал укладывается с того края, куда дует ветер.

Первый лист ондулина монтируется так, чтобы он одним гребнем ложился на ветровую доску.

Как закрепить ондулин – инструкция по монтажу

Нижний торец листа должен выступать на 5 см ниже линии фартука. Для крутой крыши выступ может быть меньше. Листы крепятся при помощи кровельных гвоздей или саморезов по дереву. Желательно использовать те, что рекомендует производитель кровельного материала.

Чтобы точно попадать в рейку обрешетки на всем протяжении крыши, нужно на каждом новом листе сразу отчерчивать разметочную линию или натягивать бечевку. Для исключения деформации листов забивать гвозди следует в таком порядке:

• крепятся крайние гребни;
• затем гвозди вбиваются симметрично, справа и слева, через один гребень;
• для первого и последнего ряда ондулина прибиваются все гребни листа.

Когда монтируется кровля из ондулина своими руками, крепление делается в гребни волны. Причем, самый нижний и самый верхний ряд гвоздей (саморезов) делается по каждой волне, а все другие – через волну. Поскольку ондулин достаточно мягкий – его крепят к каждой рейке обрешетки. Если обрешетка сделана из фанеры, OSB или ДСП – расстояние между линиями крепления не должно превышать 50 см. В любом случае расход метизов составляет 20 шт. на один лист.

Чтобы избежать наслоения в местах стыков, каждый следующий ряд смещают на половину ширины листа. Ондулин очень легко пилится ручной ножовкой, полотно которой рекомендуем смазывать густым маслом. Еще удобнее для этой цели применять подходящий электроинструмент. Для надежной защиты от подтекания по торцу кровли желательно смонтировать щипцовые элементы.

Крепеж и защита конька кровли

В последнюю очередь крепится конек. Для защиты от птиц и насекомых под него, а также по нижнему краю кровли под ондулин подкладывается защитная сетка, решетка или специальная гребенка. Эти элементы не препятствуют проветриванию подкровельного пространства. Если использовать конек от производителя ондулина, то защита не потребуется, так как форма конька в точности повторяет конфигурацию профиля ондулина.

Дополнительно фиксируем ондулин – монтаж на стыках и изломах

На стыках скатов кровли используются специальные ендовые – ондулиновые или металлические элементы. Для их крепления нужна дополнительная обрешетка в виде продольных реек вдоль ребра перелома ската. Тут также рекомендовано использовать подкладочную битумную ткань или любую другую гидроизоляцию под ендову.

Внешний излом кровли защищается щипцовыми элементами или фартуком-капельником. Место излома снизу также желательно защитить дополнительной гидроизоляцией. Крепление листов обеспечивается дополнительной рейкой обрешетки, укрепленной вдоль линии излома. Те же рекомендации действительны при оформлении внутреннего излома плоскости крыши. Во всех случаях нахлест соседних элементов должен быть не менее чем 15 см.

Места примыкания кровли к стене или дымоходу монтируется примыкающий фартук. Места примыкания обрабатываются герметизирующей каучуковой или битумной лентой с промазыванием стыков подходящим герметиком.

Правила укладки

Для того чтобы крыша была теплой, защищенной от влаги, а покрытие прекрасно смотрелось много сезонов подряд, необходимо произвести правильный монтаж листов ондулина. Работы производятся при температуре не выше 30 градусов. В противном случае материал размягчается, деформируется, становится липким. Но и на морозе монтировать его нельзя, так как при отрицательных температурах ондулин имеет свойство растрескиваться. Вообще, как и любые другие кровельные работы, эти надо проводить при комфортных погодных условиях.

По своей структуре ондулин очень похож на шифер, только имеет гораздо больше полезных свойств и достоинств. Волнистая структура способствует максимально эффективному стоку влаги, к тому же увеличивает жесткость листа. Устанавливать листы можно только на скатную крышу, для плоских кровель материал не подходит. Чаще всего подобное покрытие используется для дач и частных домов.

Устройство обрешетки при покрытии ондулином считается обязательным. Она помогает избежать лишней деформации листов, позволяет дополнительно утеплить крышу. Не следует для экономии материала крепить растянутые листы, так как при перепадах температур они будут деформироваться и, скорее всего, нужно будет перекрывать всю поверхность.

Деревянная обрешетка проста в установке. Кроме того, это экологически чистый и хорошо теплоизолирующий материал. Большинство хозяев при укладке ондулина используют именно деревянную обрешетку. Каркас из металлопрофиля более легкий, но не менее прочный. Он тоже способен предотвратить листы ондулина от деформации. Для такой обрешетки потребуются болгарка и саморезы по металлу с пластиковой шляпкой.

Не стоит много ходить по установленным участкам: ондулин довольно мягкий, но если это приходится делать, то при монтаже листов на уже прикрепленные следует наступать на верхние гребни волны. Для обрезки листов поперек волн лучше использовать не линейку – это довольно неудобно, а вырезать себе лекало из другого фрагмента листа, желательно отличающегося по цвету. Так волны укладываются одна в одну и легче размечать их. Режется материал очень легко как вдоль, так и поперек, тем не менее для безопасности лучше заранее произвести разметку всех нужных фрагментов, а обрезать их, спустившись на землю.

Для специальных гвоздей или шурупов с цветными пластиковыми шляпками достаточно использовать обычный молоток. Сам материал, благодаря мягкости, очень легко пробить, поэтому много усердия не потребуется, работать нужно аккуратно. Гвоздь нужно вбивать на гребень волны перпендикулярно, до конца, слегка притопив шляпку. Правильным будет закрепить сначала две крайние волны, затем посередине, затем остальные. Неправильно прибивать каждую волну поочередно.

Как выбрать качественный еврошифер

Несмотря на то, что вы уже четко знаете процесс изготовления ондулина, материал на рынке может оказаться подделкой или браком. Дело в том, что на сегодняшний день цехи по производству данного покрытия стоят по всему миру, но только качественные производители могут позволить себе дать гарантию покупателю на свою продукцию. В качестве примера могу привести двух знакомых. Оба покупали еврошифер на строительном рынке. У первого, он пролежал на крыше более 15 лет и каждый год подвергался неоднократным испытаниям погоды. У второго, покрытие выцвело и начало сыпаться уже через 2 года.

Чтобы отличать качественную продукцию от подделки нужно придерживаться следующих правил:

• В первую очередь нужно изучить внешнюю форму листа и его характеристики. В листе стандартного ондулина находится 10 волн, его ширина составляет 950 миллиметров, а длина ровно 2000 миллиметров. Масса колеблется в пределах от 3-3,5 килограмм, а толщина листа равняется 3 миллиметрам. Сегодняшние подделки могут довольно точно имитировать характеристики, но их часто можно отличить по количеству волн на листе.
• Если вам предлагают рассмотреть ондулин похожий на черепицу, то не стоит сразу бросаться в штыки и говорить, что такого продукта просто не существует. Скорее всего, вам предлагают современный продукт под названием «ондувилла». В качестве кровельного полотна он смотрится куда более привлекательно, но стоит заметить, что в таком случае монтаж и ценник будет отличаться.
• На качественный еврошифер производители дают гарантию в 15 лет, сам же он в состоянии пролежать на крыше порядка 25 лет. Если вам предлагают гарантийный срок меньше этого, то не стоит доверять такой продукции.

На сложных кровельных системах целесообразнее использовать черепицу, а на более простых ондулин.

В качестве заключения всего вышеописанного можно сказать следующее. В состав материала входят безопасные для человеческого организма вещества, благодаря которым ондулин можно считать экологически чистым продуктом. Из-за большого количества натуральных компонентов, материал может потерять свою форму уже после первого сильного дождя

Приобретая еврошифер в качестве кровельного полотна очень важно изучить все плюсы и минусы, это поможет вам определиться, подходит он для вашего региона проживания или нет

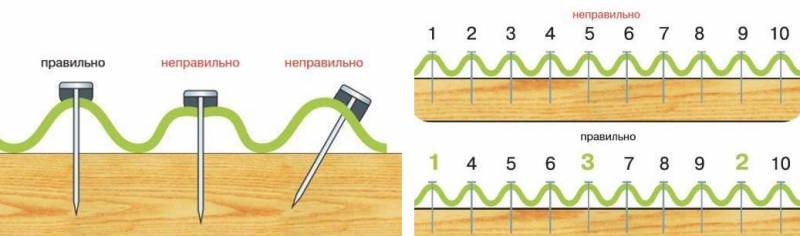

Схема расположения гвоздей

Порядок крепления Ондулина зависит от шага досок обрешетки, которая определяется углом наклона ската. Помимо этого необходимо знать схему расположения гвоздей.

Для первичной фиксации положения устанавливают четыре гвоздя по краям. Для облегчения этой задачи производитель сделал отверстия в местах крепления.

Кроме них установка гвоздей необходима в следующих местах:

• В горизонтальном верхнем и нижнем ряду крепеж выполняется в каждый верх волны. Причем верхний устанавливается вместе со следующим листом, монтируемым внахлест;
• Прибивать лист в центральной части нужно в шахматном порядке через волну, как указано на схеме крепления.

Гвозди нужно забивать в верх волны четко под углом 90° относительно плоскости крыши. Нарушение может привести к деформации листа и протечкам.

Угол наклона кровли	Расстояние между рядами гвоздей, мм
5 — 10°	450
10 — 15°	550
От 15° и более	610

Сначала выполняется монтаж боковин, затем верхнего и нижнего ряда. Ондулин не должен испытывать поверхностное натяжение, иначе это может привести к его деформации и частичному разрушению.

Свойства еврошифера

Как и любой другой стройматериал ондулин имеет плюсы и минусы, которые обуславливают его применение.

Положительные стороны:

• небольшая масса – один лист весит около 6 кг, это позволяет легко работать с ним даже одному человеку, плюс, ондулин не создаёт большой нагрузки на кровельную систему;
• привлекательность – крыша выглядит аккуратно, ярко, производя приятное впечатление;

Образцы ондулина разного цветаИсточник fotocdn.net

• водостойкость – битум практически не имеет пор, не пропускает воду, его гидроизоляционные качества очень высоки;
• биологическая инертность – благодаря тому, что жидкость не проникает в битум, как это происходит с шифером или черепицей, на ней не появляется мох в течение всего срока службы кровельного покрытия;
• простота и скорость монтажа – благодаря лёгкости листы материала может монтировать даже один человек, подача их к месту работ не вызывает трудностей;
• оптимальная толщина – толщина листов составляет 3 мм, этого достаточно для необходимой прочности и водонепроницаемости;
• длительная служба – профилированное битумное покрытие способно служить десятилетиями, при правильной установке такая кровля не потребует замены порядка 50 лет, производитель обычно даёт гарантию на 15 лет;
• низкая стоимость – еврошифер является одним из самых недорогих кровельных материалов, часто его применяют в тех случаях, когда хотят построить бюджетное жилье;
• гибкость – благодаря этому свойству листы не боятся ударов, на них можно наступить и они не пострадают; мягкость упрощает монтаж, позволяет при необходимости немного растягивать или сужать волны;

Ондулин отличается хорошей гибкостьюИсточник obyava.ua

• прочность – кровля в состоянии выдерживать тяжесть толстого снежного покрытия, сильный ливень, град;
• шумоизоляция – ценным качеством является тишина во время сильного дождя или града, профнастил, металлочерепица сильно гудят под таким воздействие, черепица и шифер сильно гудят, еврошифер практически не издаёт звука; кроме того, он снижает уровень шума с улицы, это ценно, если в доме есть жилая мансарда.

Чтобы понять, что такое ондулин для крыши и насколько он прочный стоит напомнить, что производитель утверждает, что этот материал при аккуратной и грамотной укладке способен выдержать ураганный ветер до 192 км/час. Правда, возникают сомнения, сможет ли такой ветер выдержать сама крыша. Надеемся, никому не придётся проверять ветростойкость кровли своего дома на практике.

Толстый слой снега на крышеИсточник spb-k.ru

Как уже сказано выше, крыша из ондулина имеет плюсы и минусы, поэтому стоит подробно остановиться на отрицательных качествах материала. Среди них:

• плохая устойчивость к морозам – в сильную стужу битум становится хрупким, может растрескаться, при такой погоде лучше не переносить изделия, не чистить снег на крыше; по указанной причине лучше не использовать покрытие в северных регионах, где зимой обычны очень низкие температуры, особенное, если они держаться длительное время;
• горючесть – смолы, целлюлоза относятся к горючим веществам, поэтому некоторые хозяева опасаются использовать ондулин из-за опасений пожара;
• выгораемость – колер кровли склонен с течением времени выцветать под воздействием солнца, это меньше относится к оригинальному ондулину и больше к его аналогам от других производителей.

Бюджетная цена еврошифера может рассматриваться и как плюс и как минус. Некоторые застройщики не используют этот материал только потому, что считают его использование непрестижным.

Применение ондулина ограничивают в отношении социальных объектов, включая лечебные учреждения, школы, детские сады, интернаты.

При обустройстве примыканий крыши к трубам, нужно быть аккуратными с битумными материалами, потому что они могут потечь от нагрева. Оригинальный Onduline имеет рецептуру, позволяющую выдерживать температуру больше 100 градусов Цельсия, но не выше 250 градусов. Поэтому вплотную листы к трубам не укладывают, оставляя зазор, примыкания закрываются специальными элементами из негорючих материалов или металла.

Обустройство надёжного примыкания кровельного покрытия к дымовой трубеИсточник stroyfora.ru

Часто встречаются утверждения, что ондулин недолговечен и приходит в негодность после 10-20 лет службы. Это не так. Виной некачественный монтаж, экономия на обрешётке или покупка подделок.

Подробный разбор недостатков важен для понимания, что такое ондулин, из чего сделан. Сравнение его преимуществ и недостатков помогает понять, стоит ли использовать этот материал вообще.

Особенности работы с ондулином

Чтобы грамотно крепить ондулин на крышу, следует изучить некоторые тонкости работы с модным материалом. Изучив их, вы сможете укладывать самостоятельно листы на крышу любой конструкции.

• Если необходимо будет все-таки пройтись по положенному материалу, то наступайте лучше на гребешок волны.
• Чтобы обновить кровлю надолго, лучше все монтажные работы проводить при температуре окружающей среды в диапазоне от -5С до +30С. Если температура превышает норму или, наоборот, ниже -5С, перенесите работы на другое время.
• Для крепежа одного листа используется примерно 20 гвоздей. Именно столько гвоздей сможет удерживать лист при порывах ветра.

• Из-за особенностей состава покрытие может тянуться. Это приводит к появлению волн по всей площади крыши, удалить которые придется только демонтажем. Для предотвращения растягивания, схема крепления ондулина предполагает использование идеально ровных по форме листов.
• Проверьте достаточную длину свеса. Чрезмерно длинный будет выглядеть некрасиво, а через чур короткий- приведет к сбору мусора и пыли под крышей. Наиболее опасно, что под короткий свес будут постоянно попадать осадки.

Коротко о главном

Если тезисно рассмотреть, что такое ондулин для крыши, то это надёжный композиционный материал, состоящий из пропитанной битумными смолами основы. Ей служит холст из нескольких слоёв целлюлозных волокон. Для прочности волокна соседних слоёв направлены перпендикулярно друг другу.

Ондулин при правильном монтаже и при условии несложного ухода может служить вплоть до 50 лет, что доказано длительной эксплуатацией домов с подобной кровлей.

Основные плюсы материала – лёгкость, гибкость, водонепроницаемость, биоинертность. Вместе с тем еврошифер относится к горючим материалам, краска со временем выгорает.

Ондулин чувствителен к качеству монтажа и требует особенной тщательности подготовки стропильных конструкций и обрешётки. Лучше доверить работу с укладкой опытным специалистам. Для того, чтобы ондулин не подвёл в процессе службы и был долговечен, монтаж требуется проводить строго по инструкции.
