Чем резать ондулин — какие инструменты использовать, пошаговые инструкции

Пошаговая инструкция по монтажу ондулина

Первый шаг. Прикрепите к стропилам бруски обрешетки. Предварительно закрепите пароизоляционную пленку. Также пароизоляцию можно крепить со стороны подкровельного пространства.

Ондулин — монтаж по технологии

Заполните ячейки обрешетки утеплителем, а поверх него прикрепите к стропильным ногам гидроизоляционну ю пленку.

Набейте поверх обрешетки рейки контробрешетки для создания технологического вентиляционного зазора.

Второй шаг. Приступайте к укладке ондулина. Первый ряд крепите, начиная с низа кровельного ската. Сторону выбирайте противоположную преобладающему направлению движения ветра – так потоки воздуха не будут задувать под кровельное покрытие.

Листы крепите так, чтобы их нижний край выходил немного дальше карнизной доски. Длину выступа подбирайте индивидуально. Его должно быть достаточно для нормального отведения влаги приблизительно в середину карнизного желоба. Одновременно с этим выступ должен составлять не больше 7 см.

Ондулин укладывайте с нахлестом в одну волну. Концевое перекрытие зависит от уклона кровельного сказа и может составлять от 17 до 30 см.

Уложите полностью первый ряд ондулина.

Третий шаг. Второй и каждый следующий четный ряд укладывайте, начиная с половинки листа. Так вы «разведете» стыки кровельных элементов в смежных рядах.

Выкладывайте ряды по такой схеме, пока не дойдете до конька кровли.

Четвертый шаг. Прежде чем монтировать финишные ряды, зафиксируйте дополнительную обрешетку для конькового профиля. Конек лучше всего оформлять стандартными профилями от того же производителя, чей ондулин вы используете. Профили должны перекрывать друг друга на 12,5 см. Прибивайте конек крыши к каждой волне листа.

Пятый шаг. Если между стеной и кровельной конструкцией есть стыки, оформите их с помощью стандартных профилей того же производителя. Также профилями оформляются стыки разных плоскостей кровельного покрытия (ендовы).

Шестой шаг. Обеспечьте надежную гидроизоляцию стыков кровли и фронтонной доски. Это можно сделать двумя способами. Первый – загнуть край ондулинового листа и прибить его к фронтонной доске. Второй — наложить на ребро крыши обыкновенный прямоугольный профиль, также известный как щипцовый элемент.

Этап V. Укладка листов на обрешетку

Укладывать современный ондулин можно как на деревянную, так и на металлическую обрешетку:

Обрешетку под все виды ондулина монтируют по одному принципу, не зависимо от размера листов и производителя:

  1. Если угол кровли от 5 до 10°, тогда нужна сплошная обрешетка.
  2. Если угол находится в пределах от 10 до 15°, шаг обрешетки должен составлять 45 см.
  3. Если угол уклона от 15° и выше – тогда 61 см.

Для сплошной обрешетки возьмите обрезную доску толщиной 25 мм, плиты ОСП или влагостойкую фанеру, а для разреженной брусья сечением 40х60 мм.

Вот пример, насколько простая обрешетка нужна для небольшой беседки:

Перед монтажом обязательно проверьте скаты на прямоугольность. Монтируйте листы при температуре от -5°С до +30°С. Укладывают ондулин всегда начиная с подветренной стороны:

Первый ряд выкладывайте снизу кровли, с того края, который противоположным краю крыши. Второй ряд начинайте укладывать с половины листа

Важно, чтобы угловой стык был внахлест в 3 листа, а не в 4, чтобы в последствии угол не деформировался^

Для фиксации листа понадобится 20 гвоздей. Только не забивайте гвозди в ту волну, на которую будет нахлест следующего листа. Первым делом закрепите лист по четырем углам. Далее крепите низ листа, по каждой волне.

Следите за тем, чтобы края листа были закреплены к обрешетке. В итоге лист должен отступать на 5-7 см от края обрешетки. Поверх установите карнизную планку, у которой есть специальные места для сгиба (так регулируют свес). А чтобы закрыть просвет под листами со стороны карниза и обеспечить вентиляцию, используете заполнитель.

Если вы работаете с замком Smart Lock, то вам повезло, ведь направляющие здесь помогут исключить случайное смещение листов. Карниз получится ровным и аккуратным. Крепите каждый лист Ондулин Smart 20-ю гвоздями, прямо по монтажной разметке, сами листы укладывая в шахматном порядке.

В начале каждого из четных рядов укладывайте половину листа. У вас должно получится так, чтобы боковые нахлесты листов приходились на середину листов нижних рядов. У ондулина Smart высота торцевого нахлеста будет 12 см.

Когда листы будут уложены, завершите строительство кровли специальными аксессуарами: щипцами, ендовой, коньком, специальными герметизирующими лентами Ондубанд и Ондуфлеш, универсальными вентилируемым заполнителем и дышащей лентой Ондулэйр Слим. А если у кровли есть внутренние изгибы, их нужно закрыть специальными ендовами, которые обычно поставляются в комплекте вместе с кровельными листами:

Когда все листы будут уложены, оформите свесы крыши специальными доборными элементами:

Ключевые особенности ондулина

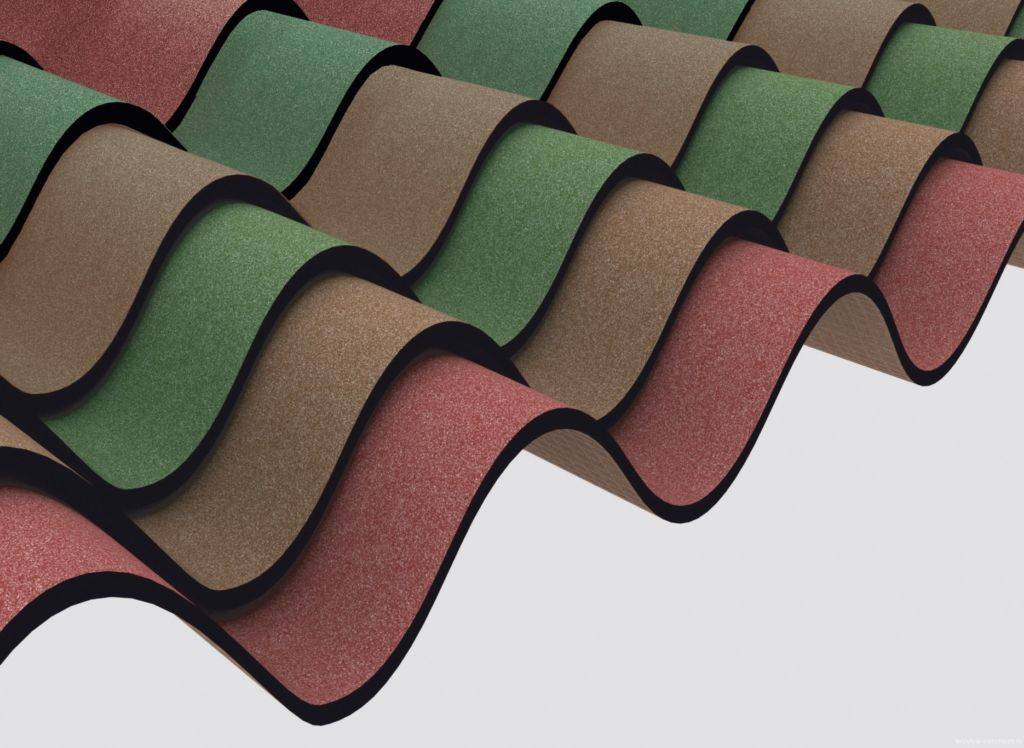

Материал выпускается в виде мягких волнистых листов, которые внешне напоминают шифер. Поначалу с помощью ондулина ремонтировали традиционные шиферные кровли, но в скором времени материал стал самостоятельным кровельным покрытием. Стоит он недорого, а с укладкой справится даже начинающий домашний мастер – для работы с ондулином не требуются какие-то специальные и дорогие инструменты.


Ондулин внешне похож на шифер


Что собой представляет ондулин?


Крыша из ондулина Для изготовления ондулина используют битум, наполнители минерального происхождения и целлюлозные волокна. В первую очередь, промывается целлюлоза, затем ее смешивают с отвердителем и стекловолокном, благодаря которым покрытие получит дополнительную прочность. После этого масса уплотняется, прессуется и обретает форму – на выходе получаются тонкие волнистые листы, которые окрашиваются и просушиваются при температуре порядка +270 градусов. Заключительным этапом является пропитка битумом (нагретым до +200 градусов) – он делает материал влагоустойчивым и водонепроницаемым.


Производители ондулина в России


Листы еврошифера К преимуществам описываемого материала можно отнести:

  • незначительный вес (масса одного листа не превышает 6 кг);
  • отменные звуко-, гидро- и теплоизоляционные характеристики;
  • прочность;
  • пожарную безопасность;
  • разные варианты цветов;
  • экологическую безопасность;
  • простоту в работе;
  • большой срок службы (гарантийный – 15 лет, а реальный – до 50 лет).

Таблица. Ключевые характеристики ондулина.

ХарактеристикаЗначение
Доступные цветаЗеленый, черный, красный и коричневый
Нагрузка, необходимая для разрушения покрытия (в тоннах на 1 кв. м)0,96
Уровень водостойкостиВысокий
Устойчивость к химикатамОтсутствует реакция на кислоты, щелочи и нефтепродукты
ПожаробезопасностьМатериал относится к классу КМ5
Температура возгорания+230-300 градусов
Вес одного листа6-6,5 кг
Площадь одного листа1,92 кв. м

Окно-люк под ондулин Укладывать ондулин несложно, никаких особых трудностей с этим не возникнет

Но некоторые нюансы имеют место – к примеру, важно знать, как и чем резать материал во время монтажа. Так вы не допустите ошибок в работе


Комплектность ондулиновой кровли

Особенности и качества ондулина

Этот кровельный материал производится из целлюлозы и битума, предварительно подвергающегося сложному процессу очистки. Помимо них в составе присутствуют различные пигменты и смолы, а также минеральные компоненты, благодаря которым ондулин приобретает надежность и привлекательный внешний вид.

Обратите внимание! Все волокна целлюлозы обрабатываются предварительно приготовленной смесью под высоким давлением, ввиду чего кровельный материал становится по-настоящему прочным.

Изготовляется ондулин во множестве разнообразных цветов, благодаря чему из их числа можно подобрать наиболее подходящий вариант, который не только будет выглядеть привлекательно на крыше дома, но и сочетаться с ним, а также другими постройками и ландшафтным дизайнов участка.

Для придания необходимого оттенка кровельному материалу в ходе производства используются минеральные красители, что не способны причинить вред здоровью жильцов проживающих в здании. Закрепить ондулин на крыше достаточно легко, а если заранее выяснить чем и как его резать, то помимо этого удастся без особых сложностей также сделать ровные и привлекательно выглядящие кромки листов.

К преимуществам материала относится ряд следующих качеств:

  • Экологичность. В его составе отсутствуют компоненты, что способны нанести вред здоровью. По этой причине можно свободно укладывать ондулин на любые жилые сооружения.
  • Высокая разрывная способность. Ввиду хаотичного размещения волокон целлюлозы даже под воздействием значительных нагрузок удается избежать разрыва листов.
  • Простота резки. Качественно ее выполнение способен осуществить любой желающий, предварительно ознакомившись, каким образом это нужно делать.
  • Высокая пожаробезопасность. Ввиду этого стелить ондулин можно на крыши зданий, что географически расположены в областях со значительной температурой и регулярно подвергаются усиленному воздействию солнечных лучей.
  • Множество цветов, в которых выпускается материал. По этой причине можно с легкостью выбрать ондулин с учетом личных предпочтений.
  • Высокие теплоизоляционные и звукоизоляционные показатели, приобретаемые конструкцией при его укладке на крышу. Материал хорошо сохраняет тепло внутри здания и защищает его от попадания холода с улицы, а также эффективно снижает уровень шума, образующегося от ветра, дождя и других погодных явлений.
  • Ондулин обладает оптимальной надежностью и прочностью.
  • Легкий вес листов. Благодаря этому их транспортировка и монтаж на кровли не вызывают особых сложностей.
  • Продолжительный период эксплуатации. В основном изготовители предоставляют срок гарантии, достигающий 15 лет, но по факту кровельный материал может эффективно использоваться по своему назначению на протяжении не менее 50 лет.

С учетом всех указанных преимуществ ондулин является оптимальным вариантом для различных направлений строительства.

Разметка материала

Ввиду того что крыша нередко имеет неправильную форму или ее габариты нельзя разделить без остатка на размеры листа покрытия, для продолжительного периода эксплуатации перед выполнением его раскроя первым делом требуется должным образом осуществить разметку, другие подготовительные мероприятия и лишь после этого приступать к распилу.

В итоге до разрезания ондулина следует совершить ряд следующих действий:

  1. Первым делом необходимо приготовить весь требующийся в процессе инструмент. Помимо основного, с помощью которого будет совершаться распил, для этой задачи нужно наличие карандаша, ровно подрезанного куска иного листа и рулетка.
  2. На следующем этапе нужно произвести укладку листа на ровную поверхность лицевой стороной вверх.
  3. Дальше посредством рулетки на нем требуется выполнить необходимые замеры для выяснения, сколько излишков следует убрать и каким он должен получиться в конечном результате, поставив карандашом соответствующие метки.
  4. После этого обрезанный лист кровельного материала нужно уложить с учетом них на целое покрытие.
  5. Далее при помощи карандаша требуется провести линию вдоль обрезанного края по поверхности уложенного под ним ондулина.

Таким же способом следует совершать разметку всех других сторон и листов, которые в этом нуждаются.

Технология укладки кровли из ондулина

Самое лучшее — внимательно изучить инструкцию и ориентироваться на нее.

Тогда технология укладки ондулина становится понятнее и вы не пропустите важную информацию.

Температурный диапазон, в котором проводятся манипуляции с листовым материалом, от -5° до 30°С.

При механических воздействиях на холоде, легко испортить заготовку из-за образования трещин.

В жару битумная составляющая размягчается, волны ондулина теряют форму.

При сложной геометрии крыши, заранее сделайте распил листов и пронумеруйте их, указав на схеме местоположение.

Также, карандашом нанесите на лицевую сторону линии для будущего закрепления к каркасу.

Планка ендовы крепится клипсами на сплошную обрешетку до начала раскладки еврошифера.

Важно правильное размещение первого листа. Раскладка начинается с нижней части ската, ондулин перед закреплением выравнивается по уровню, за карниз выступает часть листа не больше 5 см

Раскладка начинается с нижней части ската, ондулин перед закреплением выравнивается по уровню, за карниз выступает часть листа не больше 5 см.

Фиксация гвоздями начинается снизу, по факту, на один кусок материала их идет 20 штук.

Забиваются они исключительно в верхнюю часть волны, сделано это для лучшей влагонепроницаемости готовой кровли.

10 гвоздей в каждую выпуклость понизу, по 5 в средней и верхней областях листа.

Не старайтесь сэкономить время за счет уменьшения точек крепежа, их количество рассчитано оптимально, для избежания отрывания материала порывами сильного ветра, большим весом снежного покрова.

Прогиб покрытия, в на месте вбитого гвоздя, может привести к просачиванию влаги в отверстие под шляпкой, поэтому соизмеряйте силу удара.

Следующий лист ложится внахлест, отступ на одну или две волны зависит от уклона крыши.

Второй ряд начинается с половины плиты, заходящей на первый с накрыванием в 17-30 см, в районе конька это значение не меньше 12 см.

Выход дымохода обкладывается вырезанными по размеру заготовками, которые располагаются на сплошной обрешетке, с зазором в 2 мм от поверхности трубы.

Гвозди по краям вбиваются с отступом от стенки в 10 см. Гидроизоляция в месте соприкосновения нужна, для защиты используйте изолирующую ленту для ондулина.

Финишный лист обрезается с запасом в 15 см при отделке щипцовыми элементами.

В случае работ поверх старого покрытия, последняя волна крепится так, что закрывает ветровую доску сверху.

Коньковые элементы раскладываются на стыке двух скатов и фиксируются гвоздями, вбитыми в каждую волну.

На соседнюю деталь нахлест составляет 15 см.

Крыша из ондулина готова, остаются отделочные работы по установке карнизов.

Самостоятельный раскрой ондулина

Перед укладкой любого кровельного материала монтируется обрешетка. Однако если речь идет о еврошифере, к конструкции обрешетки предъявляются особые требования:

Для резки ондулина можно использовать обычную ножовку.

  • если крыша наклонена под углом в 10 градусов и меньше, потребуется сплошная фанерная обрешетка;
  • при уклоне около 10-15 градусов применяется обрешетка с шагом 450 мм;
  • если угол крыши больше вышеуказанных, шаг обрешетки составляет 600 мм.

В домах с мансардой при условии, что чердачное помещение отапливается, должна быть предусмотрена пароизоляция. Укладка листов пароизолирующего материала производится внахлест

При монтаже ондулина нужно принимать во внимание характеристики материала и следовать четким инструкциям

Разметка листов ондулина производится с учетом размера крыши и нахлеста одного листа на другой:

  • если крыша наклонена под углом менее 15 градусов, требуется концевой нахлест от 30 см, а боковой — в 2 сгиба листа;
  • если наклон намного больше, концевой нахлест — около 16 см, то сбоку достаточно одного сгиба.

Перед тем как резать ондулин, его нужно разметить. Делается это, как правило, с помощью карандаша или неводостойкого маркера контрастного цвета. В качестве линейки используется длинный ровный брусок, иначе нарисовать достаточно ровную линию на волнистой поверхности будет весьма проблематично. Еще один важный фактор, который следует учесть, приступая к работе — под воздействием тепла и прямых солнечных лучей материал становится мягким, что затрудняет его нарезку.

Процесс работы с данным кровельным материалом весьма прост даже для тех, кто не занимался этой деятельностью профессионально. Он довольно легко режется, имеет небольшой вес.

Однако есть некоторые правила:

  1. Укладывать листы нужно, начиная от нижнего края крыши. Во избежание повреждения кровли при ураганах листы начинают укладывать с менее ветреной стороны.
  2. Крепится лист обычно гвоздями, шурупами или саморезами. Ближе к краям фиксация крепежом производится в каждом сгибе волнистой поверхности ондулина, а в средней части — через одну по всей площади. Расход гвоздей приблизительно следующий: 20 штук на один лист. Натянутая леска позволит располагать крепления равномерно.

Onduline – листовой кровельный материал с основой из прессованной целлюлозы (картона), пропитанной битумом с полимерами. Имеет волнистый профиль, шероховатую поверхность, покрытую в несколько слоев краской. Еврошифер обладает гибкостью, поэтому особых проблем его резка и обработка дома не представляют.

  • строительный нож;
  • ножовка по дереву;
  • ручная циркулярная (дисковая) или сабельная пила;
  • угловая шлифовальная машина (болгарка);
  • электролобзик.

Технология укладки

Монтаж материала в соответствии с несложными правилами обеспечивает продолжительный срок эксплуатации. Одно из главных преимуществ ондулина — простота укладки, которая под силу человеку без специальных навыков в строительной отрасли. Технология очень напоминает монтаж шифера, специальные инструменты не требуются.

  • Осуществлять работы при слишком высокой или низкой температуре не рекомендуется. Оптимально — не более — 3 °C и не выше + 35 °C.
  • Во время монтажа может возникнуть необходимость в перемещении по только что уложенному материалу. Становиться нужно прямо на ребра, пространство между ними может не выдержать.
  • Резка осуществляется различным электроинструментом. Кроме этого, можно использовать ручную ножовку, предварительно смазав ее маслом.
  • Места, где листы крепятся к обрешетке, наиболее уязвимы к попаданию влаги. Поэтому для крепления лучше использовать саморезы на полипропиленовой основе. Фиксировать листы необходимо надежно, в тоже время не деформируя их.

Чем резать ондулин

Как мы отмечали выше, материал достаточно просто режется обычной ножовкой. Несомненно, на это придется потратить достаточно много времени. Гораздо проще воспользоваться современным электроинструментом и ускорить работу. Для этого отлично подходит ручная циркулярка. Материал можно резать вдоль и поперек, рез получается не хуже заводского. Главное умело пользоваться инструментом и не подавать его слишком быстро. Альтернативный вариант — использовать болгарку.

Еще один инструмент, отлично справляющийся с резкой ондулина — это электролобзик. Единственный недостаток применения инструмента заключается в налипании материала на пилку. Что бы этого не происходило, полотно нужно оставлять в холодной воде. В крайнем случае, можно использовать канцелярский нож (по принципу резки гипсокартона).

Какой бы инструмент Вы не выбрали, работы следует осуществлять в тени. На солнце листы еврошифера размягчаются.

Преимущества ондулина

Благодаря специальной технологии изготовления, данный вид кровли не расслаивается, не теряет окраску и внешний вид под воздействием атмосферных осадков. Коррозия и гниение ему не страшны. Некоторые кровельные материалы «шумят», когда на улице идет дождь

Ондулин полностью поглощает шум, что очень важно, если спальная находится непосредственно под крышей. По сути, материал устойчив ко всем процессам, разрушающим кровлю

Знаете ли вы, что монтаж ондулина является одним из самых простых и доступных способов покрыть крышу? Ондулин – это одно из тех кровельных покрытий, которое можно уложить самостоятельно, не прибегая к дорогостоящей помощи профессионалов. Но перед тем как приняться за работу, вам следует узнать все секреты того, как правильно покрыть крышу ондулином так, чтобы результат действительно оправдал ваши ожидания, а новая кровля была надежной, безопасной и долговечной.

Пошаговая инструкция монтажа листов

  1. Перед укладкой ондулина следует набить обрешетку. Бруски обрешетки прибивают к стропилам друг от друга на нужном расстоянии.

    Чтобы выдерживалась параллельность брусков обрешетки, используют деревянный брусок нужной длины – кондуктор.

  2. Способ укладки никак не влияет на разметку ондулина. Главное – чтобы разметка была выполнена аккуратно.

    Для этого используют цветной карандаш или маркер и удобный обрезок листа.

  3. Листы ондулина лучше всего резать обычной ножовкой по дереву, но имеющую маленькие зубья. А для того чтобы ножовка в мягком материале не застревала, ее при работе следует смазывать маслом.

    Также допустимо использование сабельных или циркулярных электрических пил.

  4. Масса одного листа ондулина составляет 6 кг. Поднять на кровлю и уложить его сможет даже один человек.
  5. Начинают укладывать листы материала с края кровли, которая располагается от преобладающих ветров на противоположной стороне. Второй ряд листов начинают с укладки половинки листа, чтобы затем в углу нахлест был в три листа.

    При таком способе монтажа укладка происходит намного быстрее.

  6. Прибивать листы к обрешетке следует на концах листов в каждой волне, также по краям нахлестов с обоих боков и в концевом нахлесте. Один лист прибивается 20 гвоздями.
  7. Чтобы крепеж происходил точно по осевой линии бруска обрешетки, натягивают веревку между крайними гвоздями.
  8. Для устройства ендов следует использовать специальные элементы. Чтобы их установить, необходимо устроить дополнительную обрешетку.
  9. Крепление коньковых элементов начинается с подветренной стороны. Обязательно с нахлестом.

    Величина нахлеста — 125 мм и больше. Гвозди при креплении элемента вбивают в каждую волну листа, который стыкуется с коньком.

  10. Оформление бокового стыка производится точно так же, как и оформление ендов. Для гидроизоляции используется специальный силиконовый герметик.
  11. Для оформления щипца, как правило, загибают и закрепляют к щипцовой доске край листа материала. Но чтобы такое метод удалось использовать необходимо, чтобы на улице была высокая температура.

    Тогда лист ондулина размягчается и легко загибается.

  12. Для того чтобы правильно было устроено ребро крыши, используют коньковые или щипцовые элементы.
  13. В местах торцевых стыков листов ондулина с вертикальными стенами, вентиляционными и дымовыми трубами используют покрывающий фартук. Для надежной гидроизоляции места стыка используют силиконовый герметик.

    Фартук необходимо прибить к материалу на каждой волне.

  14. Для оформления щипца используют специальный щипцовый элемент. Иногда, в крайнем случае, может быть установлен и элемент коньковый.
  15. Для того чтобы организовать освещение помещения чердака, используют кровельное окно. Его закрепляют на каждой волне.

    Верхний лист укладывают так, чтобы поверх основания окна был нахлест.

  16. Чтобы оформить выпуск через кровлю из ондулина вентиляционных каналов, используют специальный элемент под названием «ондулиновая вентиляционная труба». Укрепляют ее на каждой волне.

    Верхний лист должен быть уложен с нахлестом поверх основания этого элемента.

  17. Для того чтобы устранить просвет между листами, элементами конька и на карнизе, используют «заполнитель каркаса».
  18. Если элементы обрешетки не деревянные, а металлические, то для крепления листов ондулина используют саморезы. Вручную их не вкрутить.

    Требуется шуруповерт.

Этап VI. Монтаж кровельных листов Ондулин на старую крышу

Ондулин – настолько легкое и удобное в монтаже покрытие, что для обновлении старой ничего лучше и не придумать. С другой стороны, устаревшая кровля под еврошифером одновременно будет служить и хорошим основанием.

Плюс такие преимущества, которые несет в себе монтаж новой кровли на старую:

  • Нет затрат на демонтаж старой кровли и горы мусора.
  • Экономия времени, ведь перекрывать крышу заново не придется.
  • Каким бы хрупким не казался ондулин, теперь внутренний пирог кровли надежно защещен.
  • Двойная защита от протечек!

Вот как выглядит сама технология монтажа ондулина на старую крышу:

Давайте разберем технологию крепления еврошифера на старую крышу по шагам:

  • Шаг 1. Оцените состояние крыши и то, насколько крепки деревянные элементы кровли: балки, стропила и обрешетка. Если вы заметили ветхие элементы, обязательно замените их или усильте.
  • Шаг 2. Теперь вдоль стропил набейте бруски для будущего крепления ондулина.
  • Шаг 3. Установите обрешетку с таким же шагом, как для при обычном монтаже ондулина. Можете для этого использовать инструкцию от производителя.
  • Шаг 4. Теперь на 10 см от конька на скаты установить дополнительные элементы обрешетки – здесь будет еще один полноценный конек.
  • Шаг 5. Чтобы улучшить внешний вид крыши, на карнизе установите водосточную систему и капельник.

На практике все выглядит так:

Также, если у вас остался ондулин, им можно закрыть фронтоны крыши, и внешний вид дома от этого только выиграет:

Конечно, сами производители не горят желанием заявлять о всех этих подводных камнях и особенностях в монтаже, ведь марку нужно держать. А вам, если вы собираетесь работать с этим материалом, такие знания как раз будут полезны!

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
