Выполняем монтаж кровли из ондулина для дома своими руками: инструкция

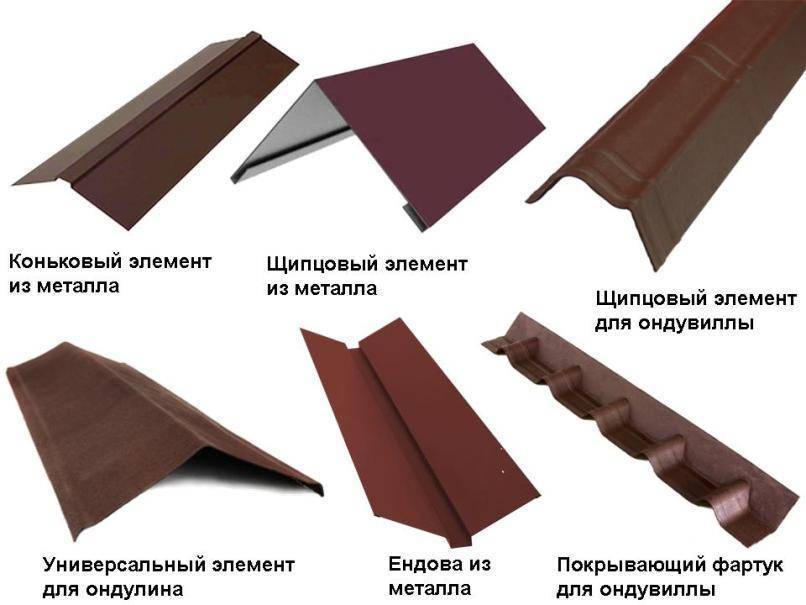

Какие потребуются доборные элементы

При укладке материала остаются открытые места, где возможно неблагоприятное воздействие окружающей среды. Для того, чтобы финишная отделка приобрела привлекательный внешний вид и для предотвращения возникновения протечек, потребуется установка так называемых доборных элементов, таких, как ветровые планки, карнизы, ендовы. Они выполняют также декоративные функции. Наиболее высокой точкой строительной конструкции является конек, который также необходимо защитить с помощью специально для этого предназначенного элемента.

Для его обустройства коньковые элементы из ондулина заводятся с перекрытием не менее двенадцати сантиметров и фиксируются гвоздями в местах соприкосновения с волнами еврошифера. Здесь следует проложить специальную клейкую ленту, предотвращающую задувание снега.

Окончания кровли вдоль свесов фронтона (щипцов) можно закрыть тем же коньковым профилем или использовать специальные элементы. Они монтируются снизу вверх с перекрытием порядка 150 мм. Под карниз и ветровую планку устанавливается уплотняющая лента. Она укладывается также под свесами листов материала. Это предотвращает снежный занос и проникновение в чердачное помещение небольших птичек и летающих насекомых.

Детали ендовы представляют из себя зеркальное отражение коньковой планки. В отличие от прочих доборных элементов едова устанавливается до монтажа листов основного покрытия. Под нее предварительно обустраивается основа обрешетки из двух досок, расположенных вдоль линии ендовы. Также не будет лишним уложить под ендову специальную гидроизоляционную прокладку.

Доборные элементы придают поверхности крыши завершенный внешний вид, они изготавливаются по одной технологии с основным материалом и имеют такой же срок эксплуатации. Их окраска с течением времени не выгорает от прямых солнечных лучей.

Этап V. Укладка листов на обрешетку

Укладывать современный ондулин можно как на деревянную, так и на металлическую обрешетку:

Обрешетку под все виды ондулина монтируют по одному принципу, не зависимо от размера листов и производителя:

  1. Если угол кровли от 5 до 10°, тогда нужна сплошная обрешетка.
  2. Если угол находится в пределах от 10 до 15°, шаг обрешетки должен составлять 45 см.
  3. Если угол уклона от 15° и выше – тогда 61 см.

Для сплошной обрешетки возьмите обрезную доску толщиной 25 мм, плиты ОСП или влагостойкую фанеру, а для разреженной брусья сечением 40х60 мм.

Вот пример, насколько простая обрешетка нужна для небольшой беседки:

Перед монтажом обязательно проверьте скаты на прямоугольность. Монтируйте листы при температуре от -5°С до +30°С. Укладывают ондулин всегда начиная с подветренной стороны:

Первый ряд выкладывайте снизу кровли, с того края, который противоположным краю крыши. Второй ряд начинайте укладывать с половины листа

Важно, чтобы угловой стык был внахлест в 3 листа, а не в 4, чтобы в последствии угол не деформировался^

Для фиксации листа понадобится 20 гвоздей. Только не забивайте гвозди в ту волну, на которую будет нахлест следующего листа. Первым делом закрепите лист по четырем углам. Далее крепите низ листа, по каждой волне.

Следите за тем, чтобы края листа были закреплены к обрешетке. В итоге лист должен отступать на 5-7 см от края обрешетки. Поверх установите карнизную планку, у которой есть специальные места для сгиба (так регулируют свес). А чтобы закрыть просвет под листами со стороны карниза и обеспечить вентиляцию, используете заполнитель.

Если вы работаете с замком Smart Lock, то вам повезло, ведь направляющие здесь помогут исключить случайное смещение листов. Карниз получится ровным и аккуратным. Крепите каждый лист Ондулин Smart 20-ю гвоздями, прямо по монтажной разметке, сами листы укладывая в шахматном порядке.

В начале каждого из четных рядов укладывайте половину листа. У вас должно получится так, чтобы боковые нахлесты листов приходились на середину листов нижних рядов. У ондулина Smart высота торцевого нахлеста будет 12 см.

Когда листы будут уложены, завершите строительство кровли специальными аксессуарами: щипцами, ендовой, коньком, специальными герметизирующими лентами Ондубанд и Ондуфлеш, универсальными вентилируемым заполнителем и дышащей лентой Ондулэйр Слим. А если у кровли есть внутренние изгибы, их нужно закрыть специальными ендовами, которые обычно поставляются в комплекте вместе с кровельными листами:

Когда все листы будут уложены, оформите свесы крыши специальными доборными элементами:

Типичные ошибки при устройстве кровли ондулин

Насколько обязательны  правила монтажа и что будет, если их не соблюдать?

Типичные ошибки при монтаже:

Использование неправильных гвоздей.

Отсутствие специальной шляпки откроет доступ влаги к обрешётке, и она начнёт гнить.

Гвозди длиной менее 70 мм не обеспечат надёжного крепления листов.

Экономия на обрешётке.

Сечение брусков меньше требуемого приведет к тому, что обрешётка прогнётся под нагрузкой. А шаг обрешетки больше рекомендуемого даст листам ондулина возможность провисать. Деформируется, ломается лист, нарушается гермитичность.

Отсутствие дополнительной обрешётки под конёк и ендову.

Элементы пойдут волной, и атмосферная влага проникнет внутренние слои крыши. Начнутся необратимые процессы: на деревянных элементах стропильной системы поселятся плесень и грибок. Теплоизоляционный слой во влажном состоянии будет работать неэффективно. В итоге возникнет необходимость замены всей конструкции крыши.

Неправильный размер свеса листа.

Карнизный (поперечный) свес над трубами водосточной системы должен быть не более 50 мм, а свободный продольный край листа – не более 35 мм.

Свес больше указанных размеров зимой может привести к разлому листов.

Отсутствие карнизной и ветровой фронтонной планки.

Приведёт к намоканию деревянных элементов во время бокового дождя и вызовет их гниение.

Неправильный монтаж ендовы.

Ендова должна быть расположена строго под кровельными листами. В противном случае защитить стык скатов от дождя и снега не удастся. Как следствие намокание несущих деревянных элементов стропильной системы и утеплителя.

Неправильное расположение листов.

  • Пренебрежение устройством вентиляции кровли:
  • Нет зазора между гидроизоляционной плёнкой и обрешёткой, нарушается циркуляция воздуха, не испаряется конденсат, как следствие гниение деревянных элементов. Обязательно монтировать брусок под обрешетку по плоскости стропильной доски, размером 20х30, 30х30 мм, для крепления слоя гидроизоляции. Зазор между гидроизоляционной пленкой и утеплителем обеспечивают правильным выбором размера стропильной ноги. Ширина стропила должна быть больше толщины слоя теплоизоляции.
  • Гидроизоляция сильно натянута. Правильно укладывать защитную плёнку под ондулин горизонтально, начиная от карнизной планки свеса до линии конька, с провисанием не более 10-20 мм между стропил (но не касаться утеплителя) и нахлёстом 100-200 мм. Сильное натяжение может привести к разрыву плёнки.
  • Неправильный монтаж пароизоляционной мембраны или её отсутствие приведёт к накоплению влаги в толще утеплителя и снизит его теплозащитные свойства. Пароизоляционную плёнку монтируют впитывающим слоем внутрь помещения.
  • Отсутствие конькового продуха. Гидроизоляционный слой должен начинаться на 40-50 мм ниже конька. Иначе образования конденсата не избежать.

Практические рекомендации

Давайте рассмотрим лучшие советы:

  1. Лучше проводить работы с материалом, когда температуре будет не ниже 0 градусов и не выше +15 градусов тепла.  В подобных температурных условиях ондулина достаточно жесткий, и это упрощает процесс укладки.
  2. Ходить можно лишь по гребням, и работать допускается только в мягкой обуви. Желательно, чтобы вы наступали на те места, где есть гвозди, так как они смогут держать большую часть веса, а нагрузка на сами листы будет минимизирована.
  3. Помните о том, что ондулин является наиболее дешевым и низкокачественным материалов из всех существующих типов кровельных материалов. Не рассчитывайте на то, что он прослужит очень долго.

Если правильно выполнить все работы, то четырехскатная крыша с площадью примерно в 200 м2 можно накрыть за 6-7 дней самостоятельно, без посторонней помощи.

Монтаж ондулина своими руками: пошаговая инструкция

Как правильно крыть крышу ондулином? Пошаговая инструкция технологии укладки ондулиновых листов поможет быстро и без особых проблем провести монтаж ондулина своими руками:

Закрепите на стропилах небольшие бруски для обрешетки

Важно осуществлять эту работу после монтажа пароизоляционной пленки. Также ее можно смело закрепить не внутри основания листовой ондулиновой крыши, а со стороны кровельного пространства (как осуществляется данная работа, смотрите на фото и тематические видео).
Заполните пространство между ячейками обрешетки любым утеплителем

Поверх него произведите монтаж гидроизоляционной пленки, которая будет защищать утеплительный материал (смотрите на фото технологию монтажа и укладки).
Поверх обрешетки набейте специальные рейки, которые необходимы крыше для создания вентиляционного зазора (как правильно осуществить их монтаж смотрите на фото).
Следующий шаг – укладка ондулина. Начинать монтаж первого ряда необходимо с низа крыши, чтобы после проведения работ по укладке ондулина на доме образовался небольшой козырек. При этом важно смотреть на постоянную сторону ветра, который чаще всего дует с одной стороны. Если вы не хотите, чтобы через крышу холодный воздух проникал в дом, проводить монтаж ондулина рекомендуется максимально низко по отношению к кровельному скату. Листы ондулина старайтесь устанавливать так, чтобы нижняя часть материала слегка выходила дальше от карнизной доски. Осуществить этот «маневр» своим руками достаточно просто – перед выполнением этой работы можно ознакомиться с видео и фото. Выступ листового ондулина от конца крыши должен быть не более 7 см.
Укладка ондулина должна производиться с нахлестом в «одну волну» (смотрите на фото и соответствующую инструкцию). Забивать гвозди рекомендуется через волну. В среднем на монтаж одного листа ондулина должно быть затрачено 4-6 гвоздей, в зависимости от длины листов, ендовы и состояния обрешетки. Своими руками закреплять ондулин на поверхности крыши несложно, главное при этом строго соблюдать наклон листов, чтобы весь материал при укладке лег ровно под одним углом.
Второй ряд и каждый четный обязательно начинайте укладывать с половины листа ондулина. Проводить монтаж данной работы своими руками нужно вплоть до конька кровли.
Прежде чем приступать к фиксации ондулина, проведите установку дополнительной обрешетки, которая предназначена для монтажа конькового профиля.
Если после окончания работы между стеной и нижними листами ондулина есть небольшие щели, оформите их при помощи стандартных профилей той же фирмы, что и листы ондулина для покрытия основания крыши. Ими на сегодняшний день покрываются все стыки кровельного покрытия (ендовы).
Последний этап – обеспечение гидроизоляции стыков, присутствующих после технологии монтажа ондулина. Данную работу можно сделать двумя способами: загибание ондулина и его закрепление на фронтонной доске (как это сделать, смотрите на фото и видео статьи). Второй способ: накладка на ребро крыши стандартного прямоугольного профиля.

Технология монтажа ондулина на крыше, выполненная своими руками, завершена. После этого вы можете оценить свою работу. Крыша, сделанная из листов ондулина, не требует особого ухода – вам лишь потребуется раз в месяц очищать ее от различного рода загрязнений, чтобы она прослужила вам довольно долгое время (остальные требования можно найти в инструкции).

Важно отметить, что правильная установка ондулина своими руками – дело несложное, а главное – вы сможете значительно сэкономить на стоимости услуг опытных мастеров. На вопрос: как крыть крышу ондулином, мы ответили

Теперь необходимо разобраться – как правильно рассчитывать площадь ондулина, которым вы будете покрывать крышу своего дома

На вопрос: как крыть крышу ондулином, мы ответили. Теперь необходимо разобраться – как правильно рассчитывать площадь ондулина, которым вы будете покрывать крышу своего дома.

Этап VI. Монтаж кровельных листов Ондулин на старую крышу

Ондулин – настолько легкое и удобное в монтаже покрытие, что для обновлении старой ничего лучше и не придумать. С другой стороны, устаревшая кровля под еврошифером одновременно будет служить и хорошим основанием.

Плюс такие преимущества, которые несет в себе монтаж новой кровли на старую:

  • Нет затрат на демонтаж старой кровли и горы мусора.
  • Экономия времени, ведь перекрывать крышу заново не придется.
  • Каким бы хрупким не казался ондулин, теперь внутренний пирог кровли надежно защещен.
  • Двойная защита от протечек!

Вот как выглядит сама технология монтажа ондулина на старую крышу:

Давайте разберем технологию крепления еврошифера на старую крышу по шагам:

  • Шаг 1. Оцените состояние крыши и то, насколько крепки деревянные элементы кровли: балки, стропила и обрешетка. Если вы заметили ветхие элементы, обязательно замените их или усильте.
  • Шаг 2. Теперь вдоль стропил набейте бруски для будущего крепления ондулина.
  • Шаг 3. Установите обрешетку с таким же шагом, как для при обычном монтаже ондулина. Можете для этого использовать инструкцию от производителя.
  • Шаг 4. Теперь на 10 см от конька на скаты установить дополнительные элементы обрешетки – здесь будет еще один полноценный конек.
  • Шаг 5. Чтобы улучшить внешний вид крыши, на карнизе установите водосточную систему и капельник.

На практике все выглядит так:

Также, если у вас остался ондулин, им можно закрыть фронтоны крыши, и внешний вид дома от этого только выиграет:

Конечно, сами производители не горят желанием заявлять о всех этих подводных камнях и особенностях в монтаже, ведь марку нужно держать. А вам, если вы собираетесь работать с этим материалом, такие знания как раз будут полезны!

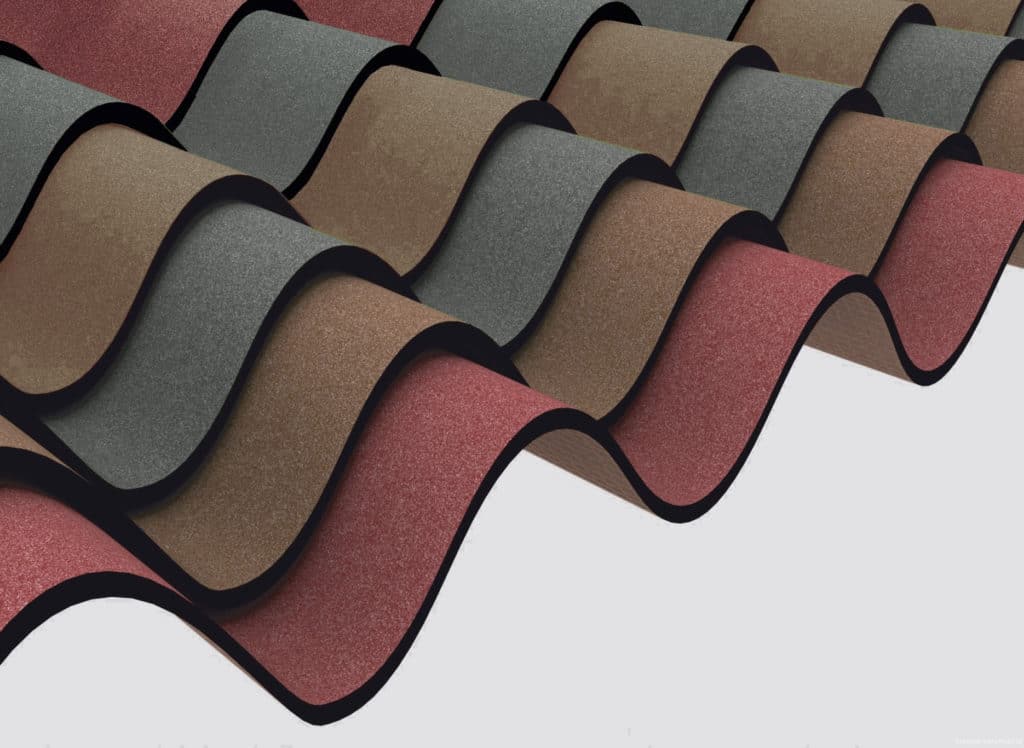

Основные характеристики ондулина

Прежде чем познакомится с тем, как производится монтаж ондулина своими руками, стоит лучше узнать о самом материале. Он впервые появился на строительном рынке в середине прошлого века. Ондулин производился одноименной компанией во Франции. Сегодня его выпускают многие производители как в Европе, так и в нашей стране.

Основу материала составляют спрессованные волокна целлюлозы. Ее пропитывают специальным, хорошо очищенным битумом. Также, для большей прочности и увеличения срока службы ондулина, его дополнительно скрепляют полимерными смолами. Внешний слой рассматриваемого материала для покрытия крыши состоит из минерального наполнителя. Чтобы придать ондулину привлекательный внешний вид, его окрашивают. При этом используют безвредные природные пигменты на основе минеральных веществ.

Основные технические характеристики ондулина следующие:

  • толщина листа всего три миллиметра;
  • ширина ондулина составляет 95 сантиметров;
  • длина данного материала для кровли равна двум метрам. Но это значение учитывается только при транспортировке и хранении. Монтаж ондулина на крышу производится внахлест. Поэтому его полезная длина равна около 160 сантиметров;
  • очень важный параметр – это вес. В нашем случае один лист материала для покрытия крыши имеет массу в 6 килограммов. Если сравнивать с шифером, то вес ондулина будет меньше практически в четыре раза. Это существенно упрощает его монтаж своими руками.

Также в технических характеристиках указывается высота волны. Она составляет 36 миллиметров. Такая «гофра» улучшает прочность ондулина на изгиб.

Что нужно подготовить первоначально

Заметим, что грамотный выбор нужных инструментов и материалов гораздо ответственнее, чем непосредственно монтаж.

Выполните точный расчет необходимого количества покрытия. Размеры стандартного листа onduline составляют 200 х 95 см. В расчетах обязательно учитывайте припуски для нахлеста. Для нахлеста нужно будет оставить 9.5 см ширины и 10-15 см длины. Получается, что полезная площадь с одного листа составит 1.6 м2. Если вы будете знать общую площадь крыши, то сможете просто разделить ее на 1.6. Так у вас получится практически точное число необходимых листов. Помните о том, что результат может варьироваться от угла кровли и формы крыши.

Подготовка предполагает наличие таких инструментов:

  • ручная пилка для древесины;
  • молоток;
  • гвоздодер;
  • стремянка;
  • кровельная лестница.

К тому же, следует приобрести вспомогательные детали, без которых работа не будет качественной:

  • щипцовые элементы (защитные щитки) для кромки;
  • заполнитель карниза (вспененные полиэтилен, который предотвращает попадание мусора между листами и обрешеткой);
  • конек (гибкий);
  • резиновые фартуки-капельники;
  • спец. крепежи-гвоздики с резиновой шляпкой.

Монтаж ондулина инструкция по проведению работ

  • Кровля из ондулина: как монтировать?
  • Основные правила укладки ондулина
  • Ондулин: технология укладки
    • Ондулин: укладка брусьев обрешетки
    • Кровля ондулин: технология разрезания материала
    • Как накрыть крышу ондулином: порядок укладки листов
    • Ондулин: установка крепежа, ендов и как крыть коньки крыши
    • Фартук ондулин
    • Для чего необходима самоклеящаяся изолирующая лента ОНДУФЛЕШ:

Ондулин – это легкий и прочный кровельный материал в виде волнистых листов, обладающих высокой степенью защиты от воздействия неблагоприятных природных факторов. Монтаж кровли из ондулина – это надежное и долговечное решение крыши любого здания, независимо от его типа, назначения и климатического региона эксплуатации.

Монтаж кровли из ондулина – это надежное и долговечное решение крыши любого здания, независимо от его типа, назначения и климатического региона эксплуатации.

Если вы выбрали ондулин, монтаж кровли не займет много времени и сил. Перекрытие крыши ондулином – это легкая и экономичная конструкция кровли.

Помимо дома или коттеджа, можно уложить ондулин на баню, на хозяйственные постройки, накрыть им беседку. В отличие от других материалов для кровли, допускается монтаж ондулина по старой кровле, что существенно снижает затраты при проведении ремонтных работ.

Схема монтажа ондулина довольно проста. Главное, перед тем как крыть крышу ондулином, внимательно изучите все рекомендации производителя. А мы в свою очередь постараемся ответить на многие вопросы, возникающие у большинства покупателей ондулина: как правильно покрыть крышу ондулином, как укладывать ондулин, чем резать ондулин, какая необходима гидроизоляция и пароизоляция под ондулин, как выполнить кровельный пирог под ондулин? Чуть ниже иллюстрированная пошаговая инструкция, описывающая, как правильно стелить ондулин.

А тут видеоинструкция по монтажу ондулина на старую кровлю:

Признаки качественного ондулина

К сожалению, на рынке строительной продукции встречается довольно много низкокачественных подделок ондулина.

Отличить настоящий материал от поддельного помогут следующие советы:

  • На обратной стороне настоящего ондулина всегда имеется черная сетка.
  • Число волн оригинального листа всегда фиксировано – 10 штук.
  • Волны имеют стабильную высоту в 36 мм.
  • Наружная поверхность материала обладает характерной шершавостью, как у марли.
  • Для качественных листов характерны насыщенные матовые оттенки.
  • Крайняя волна всегда снабжается печатью с маркировкой фирмы-производителя.
  • Материал имеет сопровождающий брендовый сертификат и гарантийный талон на 15 лет эксплуатации.

Устройство кровли

Перед тем, как покрыть крышу ондулином, необходимо разобраться с составом кровельного пирога, который делается для этого вида кровельного материала. Устройство крыши с покрытием из формованной целлюлозы, пропитанной битумом, не отличается сложностью ввиду легкого веса. Оно состоит из следующих элементов:

  • Стропильный каркас. Крепление кровельного материала выполняется на стропила, изготавливаемые из натуральной древесины сечением 50хх150 мм, шаг между которыми составляет 50-80 см. Так как материал обладает легким весом, обычно каркас не утяжеляют дополнительными элементами.
  • Утеплитель. Перед тем как стелить ондулин, между стропил укладывают термоизоляционный материал. Чаще всего используются утеплители минерального типа (базальтовая вата, стекловата, шлаковата).
  • Пароизоляция. Технология укладки утеплителя подразумевает использование пароизоляционной мембраны, которая защищает термоизоляционный материал снизу от проникновения пара и намокания.
  • Гидроизоляция. Чтобы защитить деревянные элементы каркаса и утеплитель от возможных протечек или конденсата укладывается гидроизоляционная пленка. Крепление гидроизоляции выполняют к стропильным ногам с помощью строительного степлера.
  • Контробрешетка. Перед тем как укладывать ондулин, поверх гидроизоляции вдоль стропил прибивают рейки контробрешетки, которые организуют вентиляционный зазор, необходимый для циркуляции воздуха внутри конструкции.
  • Обрешетка. Вид обрешетки оговаривает пошаговая инструкция по монтажу. Ондулин нужно прибивать к сплошной обрешетке из влагостойкой фанеры или решетчатой из необрезной доски, уложенной с шагом 10-15 см, чтобы кровельный материал не деформировался в процессе эксплуатации.
  • Ондулин. Кровельный материал нужно прибивать прямо к обрешетке специальными гвоздями, нахлестывая листы друг на друга на 10-15 см.

Состав кровельного пирога

https://youtube.com/watch?v=M04-QoJulrU

Свойства еврошифера

Как и любой другой стройматериал ондулин имеет плюсы и минусы, которые обуславливают его применение.

Положительные стороны:

  • небольшая масса – один лист весит около 6 кг, это позволяет легко работать с ним даже одному человеку, плюс, ондулин не создаёт большой нагрузки на кровельную систему;
  • привлекательность – крыша выглядит аккуратно, ярко, производя приятное впечатление;

Образцы ондулина разного цветаИсточник fotocdn.net

  • водостойкость – битум практически не имеет пор, не пропускает воду, его гидроизоляционные качества очень высоки;
  • биологическая инертность – благодаря тому, что жидкость не проникает в битум, как это происходит с шифером или черепицей, на ней не появляется мох в течение всего срока службы кровельного покрытия;
  • простота и скорость монтажа – благодаря лёгкости листы материала может монтировать даже один человек, подача их к месту работ не вызывает трудностей;
  • оптимальная толщина – толщина листов составляет 3 мм, этого достаточно для необходимой прочности и водонепроницаемости;
  • длительная служба – профилированное битумное покрытие способно служить десятилетиями, при правильной установке такая кровля не потребует замены порядка 50 лет, производитель обычно даёт гарантию на 15 лет;
  • низкая стоимость – еврошифер является одним из самых недорогих кровельных материалов, часто его применяют в тех случаях, когда хотят построить бюджетное жилье;
  • гибкость – благодаря этому свойству листы не боятся ударов, на них можно наступить и они не пострадают; мягкость упрощает монтаж, позволяет при необходимости немного растягивать или сужать волны;

Ондулин отличается хорошей гибкостьюИсточник obyava.ua

  • прочность – кровля в состоянии выдерживать тяжесть толстого снежного покрытия, сильный ливень, град;
  • шумоизоляция – ценным качеством является тишина во время сильного дождя или града, профнастил, металлочерепица сильно гудят под таким воздействие, черепица и шифер сильно гудят, еврошифер практически не издаёт звука; кроме того, он снижает уровень шума с улицы, это ценно, если в доме есть жилая мансарда.

Чтобы понять, что такое ондулин для крыши и насколько он прочный стоит напомнить, что производитель утверждает, что этот материал при аккуратной и грамотной укладке способен выдержать ураганный ветер до 192 км/час. Правда, возникают сомнения, сможет ли такой ветер выдержать сама крыша. Надеемся, никому не придётся проверять ветростойкость кровли своего дома на практике.

Толстый слой снега на крышеИсточник spb-k.ru

Как уже сказано выше, крыша из ондулина имеет плюсы и минусы, поэтому стоит подробно остановиться на отрицательных качествах материала. Среди них:

  • плохая устойчивость к морозам – в сильную стужу битум становится хрупким, может растрескаться, при такой погоде лучше не переносить изделия, не чистить снег на крыше; по указанной причине лучше не использовать покрытие в северных регионах, где зимой обычны очень низкие температуры, особенное, если они держаться длительное время;
  • горючесть – смолы, целлюлоза относятся к горючим веществам, поэтому некоторые хозяева опасаются использовать ондулин из-за опасений пожара;
  • выгораемость – колер кровли склонен с течением времени выцветать под воздействием солнца, это меньше относится к оригинальному ондулину и больше к его аналогам от других производителей.

Бюджетная цена еврошифера может рассматриваться и как плюс и как минус. Некоторые застройщики не используют этот материал только потому, что считают его использование непрестижным.

Применение ондулина ограничивают в отношении социальных объектов, включая лечебные учреждения, школы, детские сады, интернаты.

При обустройстве примыканий крыши к трубам, нужно быть аккуратными с битумными материалами, потому что они могут потечь от нагрева. Оригинальный Onduline имеет рецептуру, позволяющую выдерживать температуру больше 100 градусов Цельсия, но не выше 250 градусов. Поэтому вплотную листы к трубам не укладывают, оставляя зазор, примыкания закрываются специальными элементами из негорючих материалов или металла.

Обустройство надёжного примыкания кровельного покрытия к дымовой трубеИсточник stroyfora.ru

Часто встречаются утверждения, что ондулин недолговечен и приходит в негодность после 10-20 лет службы. Это не так. Виной некачественный монтаж, экономия на обрешётке или покупка подделок.

Подробный разбор недостатков важен для понимания, что такое ондулин, из чего сделан. Сравнение его преимуществ и недостатков помогает понять, стоит ли использовать этот материал вообще.

Техника укладки кровельного настила из ондулина

Собственно, теперь нами будет рассмотрена непосредственно инструкция по укладке ондулина:

  • Величина нахлеста листов кровли из ондулина друг друга, как и при устройстве обрешетки, будет зависеть от уклона кровельных скатов. К примеру, если он колеблется в пределах 5-10 градусов, боковой нахлест листов должен составлять две волны, а нахлест по длине листа – 300 мм. При значении уклона скатов в пределах 10-15 градусов боковой нахлест составит одну волну, тогда как нахлест по длине будет равняться 200 мм. Если же уклон превышает 15 градусов относительно линии горизонта, боковой нахлест также составит одну волну, а нахлест по длине будет равен 170 мм.Укладка ондулина: инструкция предусматривает монтаж листов покрытия с нахлестом по их длине от 17 до 30 см в зависимости от уклона кровли
  • Монтаж брусьев обрешетки под ондулин производят в соответствии с шагом, который подбирается согласно рассмотренным ранее правилам. При этом брусья прибивают к стропилам на требуемой межосевой дистанции друг от друга. С целью соблюдения параллельности обрешетки, как правило, задействуют деревянный кондуктор, являющий собой деревянный брусок нужной длины.
  • Перед тем, как монтировать ондулин, необходимо подготовить разметку листов, по которой будет произведена резка на куски требуемых размеров. Выполнять разметку ондулина необходимо четко и аккуратно, используя при этом цветной карандаш и обрезок листа в качестве шаблона.
  • При перекрытии крыши ондулином листы материала сначала поднимают наверх. Сделать это вполне может и один человек, поскольку масса листа составляет немногим более 6кг.
  • Перед тем, как укладывать ондулин, необходимо изучить порядок монтажа кровельных листов. Монтаж необходимо начинать с края ската, расположенного с противоположной направлению преобладающих ветров стороны. Второй ряд начинают с укладки половины листа для обеспечения создания нахлеста не в 4, а в 3 листа на углу. Данный способ сможет существенно облегчить укладку.
  • Прикрепляя листы ондулина, гвозди прибивают в каждую волну на концах листов, на обоих краях боковых нахлестов и посередине листа через одну волну. На каждый лист должно уходить ровно 20 гвоздей.

  • Для выполнения крепежа строго по линии оси бруса обрешетки над осью натягивают сигнализирующую веревку.
  • При устройстве кровельных ендов используют специальные элементы, выпускаемые фирмой Ондулин. Для их монтажа предполагается укладка дополнительных брусьев обрешетки.
  • Как и в случае с ендовами, при устройстве коньков крыши используют коньковые элементы Ондулин. Их крепление начинают с подветренной стороны и предусматривают нахлест элементов друг на друга минимум в 125мм. Гвозди требуется вбивать во все волны листа, состыкованного с коньком, и предусмотренные для этого брусья обрешетки.
  • Стык края крыши со стеной оформляют посредством того же элемента, что и при устройстве ендов. Кроме того, для обеспечения гидроизоляции стык обрабатывают силиконовым герметиком.
  • Щипец для ондулина оформляют посредством использования специального щипцового элемента Ондулин. Его загибают и прикрепляют один край к боковым волнам крайних листов, а второй край – к щипцовой доске. В крайних случаях при устройстве щипца могут применять коньковый элемент.
  • При устройстве ребер крыши (стыков кровельных скатов) может быть использован как коньковый, так и щипцовый элемент Ондулин.
  • На торцевых кровельных стыках с вентиляционными и дымоходными трубами, а также со стенами используют покрывающий фартук Ондулин. Гидроизоляцию стыка фартука производят с применением силиконового герметика. Крепление фартука к листам ондулина выполняют по каждой волне.

  •  С целью обеспечения возможности выхода на кровельную поверхность, а также для освещения чердачного или мансардного помещения предусматривают кровельное (слуховое) окно. Его крепят с нахлестом на нижележащий кровельный лист, при этом лист, расположенный выше, укладывают с нахлестом поверх окна.
  • При устройстве выпусков вентиляционных труб (каналов) сквозь кровлю применяют специальные выходы Ондулин. Крепление их основания осуществляют по каждой волне, а верхний лист монтируют с нахлестом поверх данного основания.

Итак, мы детально рассмотрели правила укладки еврошифера, и теперь надеемся, что технология монтажа ондулина не станет для вас непреодолимым препятствием. Мы верим, что приложив максимум старания, вы сумеете достичь желаемого результата в виде прочной, надежной и долговечной кровли.

Особенности устройства кровли

Перед тем как крепить ондулин, требуется ознакомиться с рекомендованным составом кровельного пирога, который подойдет для такого вида покрытия.

Благодаря легкости используемого материала при строительстве стропильной конструкции можно обойтись без усиливающих элементов.

Покрытие будет состоять из следующих частей:

  • стропильная система любой сложности;
  • утеплитель;
  • пароизоляция;
  • гидроизоляция;
  • контробрешетка;
  • обрешетка.

Крепление обрешетки осуществляется к стропильным ногам из натуральных брусьев, сечение которых и шаг установки рассчитаны в соответствии с регионом проживания.

Перед установкой ондулинового покрытия кладется теплоизоляционный слой, рассчитанный в соответствии с нормами региона проживания.

В качестве утеплителя обычно используются стекловата, базальтовая вата или пенополистирол. Теплоизолятор укладывается блоками между стропильных ног.

Пошаговая инструкция настила кровельного пирога предполагает использование пароизоляционного слоя, который предохранит теплоизоляционный слой снизу от влаги и проникновения пара.

Между пароизоляцией и утеплителем рекомендуется создать вентиляционный зазор с помощью дополнительно устанавливаемых деревянных перекладин.

Материал гидроизоляции крепится к стропильным ногам сверху строительным степлером.

Перед установкой кровельного покрытия на гидроизоляционный слой вдоль стропильных ног укладываются деревянные планки для создания небольшого пространства, в котором будет циркулировать воздух.

Ондулин кладется на обрешетку, выполненную из ровных досок, уложенных в одной плоскости с шагом в 45 – 60 сантиметров. Продольная обрешетка при этом крепится к контробрешетке.

Небольшое расстояние между рейками обрешетки обусловлено склонностью материала к деформации при намокании, что требует хорошей поддержки.

Сам кровельный материал крепится к обрешетке специальными гвоздями, цвет шляпок которых подбирается по соответствию с цветом листов. Технология укладки ондулина предполагает наличие нахлеста листов в 15 – 20 сантиметров.

Перед укладкой кровельного пирога деревянный каркас в обязательном порядке обрабатывается антисептическим и огнеупорным растворами.

Как выбрать качественный ондулин

Данный материал для покрытия крыши производится из целлюлозного волокна, минеральной крошки и битума. Для кровли используют два типа ондулина:

  1. Шифер. Применяется для укладки крыш достаточно простой формы. Материал имеет толщину 3 миллиметра, ширину 95 сантиметров и высоту 200 сантиметров. Весит одно изделие не более 6,5 килограмм. Оригинальный ондулиновый шифер имеет десять волн.
  2. Черепица. Такой материал представляет собой небольшие гибкие плитки длиной 1 метр и шириной 35 сантиметров. Успешно используется черепица для сложных конструкций крыш. В отличие от шифера битумные плитки изготавливают на основе стекловолокна. При монтаже кровли отходов от ондулиновой черепицы значительно меньше.

Выпускают несколько видов ондулина:

  • «Смарт» – покрытие с наличием специального гидробарьерного замка;
  • «Классический» – материал для крыш плоского тип»
  • «Компакт» – ондулин для небольшого размера крыш сложной конструкции;
  • «DiY» – легко укладываемое кровельное покрытие с листами небольшого размера.

Чтобы обеспечить крепкое покрытие следует приобретать качественный ондулин. При покупке материала нужно учитывать такие моменты:

  • ондулин может иметь 10 или 8 волн, материал с 9 волнами считается подделкой;
  • в партии все листы должны быть одного размера и одинаковой толщины;
  • качественный материал чистый – без пятен и остатков битума;
  • все листы одного цвета должны иметь, одинаковый оттенок;
  • к материалу с высокими техническими характеристиками всегда прилагается сертификат качества.

Приобрести хороший материал можно у официальных дилеров известных и проверенных производителей. Цена на качественный ондулин не может быть ниже рыночной стоимости. Низкая цена на кровельные листы часто означает подделку.


Качественный ондулин

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
