Как сделать пеллетайзер своими руками

Оборудование для производства пеллет из опилок

Чтобы сделать пеллеты в домашних условиях, необходимо приобрести или изготовить соответствующее оборудование: измельчитель, сушильный аппарат, гранулятор для пеллет.

Пресс

. Можно приобрести готовый пеллетайзер небольшой производительности либо использовать агрегат, сделанный собственными силами. В промышленных линиях используется пеллетайзер с цилиндрической матрицей, которая обеспечивает высокую производительность

Чтобы сделать свой пеллетайзер, необходимо купить или заказать у токаря плоскую матрицу с двумя катками, которые продавливают сырье сквозь отверстия в матрице. Важно, чтобы детали были выполнены из качественного металла и имели тщательно подогнанные и отшлифованные поверхности

Как сделать пресс для пеллет, можно узнать на форумах умельцев или посмотрев видео ниже.

Измельчитель

. Без этого агрегата можно обойтись, если в качестве сырья используются мелкие сухие отходы, остающиеся от переработки древесины на производстве. Если же фракция сырья для изготовления пеллет крупная, можно смонтировать дробилку с использованием нескольких десятков дисковых пил, закрепленных на одном валу.

Сушилка

. Изучая, как делают установку для сушки, можно найти простую конструкцию барабанного типа. В длинный барабан, изготовленный из металлических бочек и оснащенный внутри лопастями для перемешивания, при помощи тепловой пушки подается нагретый воздух. Сырье перемещается внутри вращающегося барабана и подсушивается. Вращение обеспечивается электродвигателем, подсоединенным через ременную передачу или редуктор.

Экономическая целесообразность

Изготовление пеллет своими руками может быть выгодно в следующем случае

  • имеется доступ к бесплатному или недорогому сырью подходящего качества;
  • опилочные гранулы производятся не только для себя, но и на продажу;
  • оборудование полностью или почти полностью изготовлено самостоятельно, т.е., не потребовало серьезных стартовых вложений.

Нет смысла покупать пеллетайзер, если планируется изготавливать гранулированное топливо для одного котла – установка будет окупаться в течение десятка лет, даже если не учитывать текущее содержание оборудования и затраты на энергоноситель.

Однако текущие цены на пеллетайзер приличного качества позволяют приобрести агрегат вскладчину нескольким владельцам автоматических твердотопливных котлов и в дальнейшем экономить на покупке пеллет, изготавливая топливо самостоятельно.

Из какого сырья производят пеллеты

Нет особых ограничений в использовании сырьевого материала для изготовления пеллет. Главное – они должны быть природного происхождения, плюс – горючими.

Но к сырьевому материалу есть свои требования:

  1. Зольность. Это несгораемые остатки, которые остаются после сжигания топлива. У пеллет этот показатель не должен превышать 3%.
  2. Влажность – 8-15%.
  3. Минимальное количество химических компонентов, таких как сера, хлор, азот и прочее.
  4. Свежесть материала, потому что старое сырье теряет свою энергетическую ценность.
  5. Возможность его гранулировать. Не все природные горючие материалы имеют невысокую прочность. А чем прочнее сырье, тем слабее пеллеты в плане твердости. Потому что их сложнее прессовать.

Переработка опилок, жмыха, шелухи, кожуры семян

К сожалению, отходы агропромышленного комплекса соответствуют не всем параметрам. У них высокая зольность, невысокая энергетическая ценность, плюс – большое содержание химических элементов. Единственный плюс, который перебивает недостатки, минимальная цена. Это снижает себестоимость пеллет.

Гранулированное топливо из сельскохозяйственных растительных отходов обладают достаточно неплохой энергетической ценностью – до 5 кВт/кг. Но у них по сравнению с древесиной повышенная зольность – 1,5-3%. Поэтому пеллеты из такого сырья относятся к третьему сорту. Отсюда и невысокая цена.

Изготовление пеллет из древесины, сены и соломы

Пеллеты из древесины без коры – первый сорт. Зольность такого топлива не превышает 0,5%, тепловая мощность – 5,4 кВт/кг. Это самый дорогой вариант.

Древесина с корой относится ко второму сорту. Сюда же можно причислить пеллеты из соломы и сена. Здесь зольность – 1-1,5%, мощность сгорания 5,2 кВт/кг.

Технология изготовления пеллет из древесины

Способ изготовления прост. Включает несколько технологических операций:

  1. Сортировка древесины по размерам: на опилки и стружку, а также на щепу, ветки и горбыль.
  2. Дробление крупных элементов.
  3. Дробление мелких элементов до получения размеров длины до 4 мм, толщины до 1,5 мм.
  4. Сушка. На выходе влажность не должна превышать 12%.
  5. Грануляция. Здесь и используется гранулятор опилок.
  6. Вторичная сушка готового материала.

В процессе прессования из древесины выделяется лигнин. Это природное полимерное соединение, которое содержится в клетках растений. Именно он и связывает между собой частички древесины, то есть склеивает их.

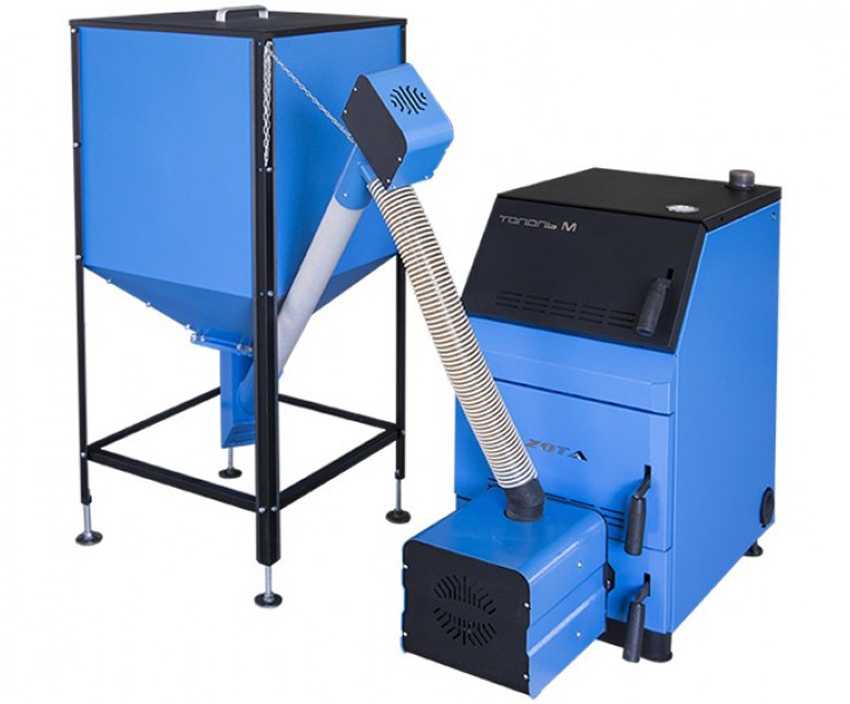

Пеллетная горелка Zota Fox 25: надежная и эффективная модель с широким функционалом

Пеллетная горелка такого типа используется в котлах марки Zota серии Fox. Она применяется в отопительных агрегатах, в конструкцию которых не входит плита из чугунного материала. На сегодняшний день такая горелка зарекомендовала себя только с лучшей стороны. Она отличается эффективностью и надежностью, а также длительным эксплуатационным сроком.

Пеллетная горелка Zota Fox перерабатывает гранулированное топливо. Размер каждой пеллеты, используемой в таком случае, колеблется от 6 до 8 мм. Мощность данного агрегата регулируется автоматической системой. Данный показатель может быть разным (от 5 до 25 кВт).

Установка пеллетной горелки Зота на твердотопливный отопительный котел позволяет автоматизировать его рабочий процесс. Оборудование, снабженное агрегатом для переработки гранул, имеет определенные преимущества:

  • снижение затрат на отопления жилой постройки;
  • увеличение длительности работы при загрузке одной порции гранулированного топлива;
  • поддержание необходимой температуры в помещении.

На заметку! Показатель мощности горелки, используемой для переработки гранул, определяется в зависимости от того, какую площадь имеет отапливаемое помещение. Стоит отметить, что устройство мощностью 1 кВт способно обеспечить теплом помещение площадью 10 м².
Пеллетная горелка Zota Fox 25 является эффективным и надежным агрегатом.

Мощность горелки настраивается автоматически. Для этого в конструкции предусматривается специальный модуль управления. Пеллетные горелки Zota Fox (5-25 кВт) имеют множество дополнительных функций, которые не составит труда активировать и настроить на пульте управления. К ним относят автоподжиг гранулированного топлива, быстрый старт и прекращение работы, автоматическую очистку горелки и другие режимы.

Безопасность в таком устройстве реализуется датчиком, регулирующим температуру горения топлива. Также данное устройство можно подключить к GSM-модулю или термостату, установленному в отапливаемом помещении. Стоимость такой горелки составляет приблизительно 75 тыс. руб.

Оборудование для изготовления пеллетов

Главную роль в технологическом процессе играет станок для производства пеллет, он же и самый сложный в изготовлении. Полностью сделать гранулятор своими руками не выйдет, поскольку для изготовления матрицы и катков нужны металлообрабатывающие станки – токарный, фрезерный, сверлильный и шлифовальный. Так что есть 2 варианта: купить готовую пару матрица – катки или заказать ее у мастеров.

Матричную пару на пресс для пеллет следует изготавливать из высокоуглеродистой стали Ст45 или Ст50, а еще лучше легированной марганцем ХВГ либо 65Г. Причем после обработки детали обязательно должны пройти процесс закалки, с тем чтобы достигнуть твердости 58—60 единиц. Чтобы сделать матрицу на гранулятор, надо выдержать все размеры, указанные на схеме:

На вал для катков можно использовать сталь попроще – Ст3, 10 или 20, причем закаливать его не нужно. А вот рабочие части валков надо сделать из указанных выше марок с последующей закалкой, после чего насадить их на вал через подшипники, как это изображено ниже на фото.

Теперь о том, из чего можно собрать корпус и привод для гранулятора самодельных пеллет. Матричную пару надо поместить внутрь цилиндрического корпуса, который делают из листового металла либо трубы внутренним диаметром 200 мм. В отверстие матрицы вставляется вал привода и фиксируется шпонкой, а ниже нужно сделать площадку для готовых пеллет. Схема сборки пеллетного гранулятора подробно показана на видео:

Для вращения вала необходимо взять электродвигатель мощностью не менее 5 кВт, а привод можно собрать из старого автомобильного редуктора от Волги или Москвича с частью заднего моста. С той стороны, где к редуктору должен присоединяться карданный вал, ставится шкив, вращаемый ременной передачей от электродвигателя. Оба агрегата крепятся к одной раме, как об этом рассказано на видео:

Примечание. В данной конструкции пресса для изготовления пеллет своими руками вал вращает матрицу, а катки остаются неподвижными. Шкивы надо подобрать так, чтобы скорость ее вращения составляла не более 250 об/мин.

Самодельная дробилка

Хорошо, когда есть возможность получать для прессования пеллет хорошие мелкие отходы древесины с какого-нибудь производства. Если же в этих отходах есть мелкие ветки или горбыли, то для их измельчения понадобится дополнительное оборудование – дробилка. Самодельных конструкций существует немало, но большинство из них рубят дерево на слишком крупные щепки, из которых невозможно изготавливать пеллеты в домашних условиях.

Вашему вниманию предлагается простая дробилка древесных отходов, сделанная из 3 десятков дисковых пил для циркулярного станка, имеющих твердосплавные напайки. Крепятся все пилы на одном валу таким образом, чтобы между зубьями каждой последующей немного смещались относительно предыдущей. На тот же вал ставится шкив и 2 подшипника по краям, после чего вся конструкция закрепляется на раме из уголков или труб.

Как вы понимаете, производительность агрегата невысокая, зато такая дробилка древесных отходов позволит получать опилки, пригодные к производству пеллет. Если у вас в хозяйстве имеется циркулярная пила, то измельчитель можно приспособить на ее станину, как это сделано на фото:

Сушилка для опилок

Чтобы древесные пеллеты, сделанные своими руками, не рассыпались на выходе из матрицы гранулятора, надо обеспечить минимальную влажность сырья. В промышленности это происходит в различных сушильных камерах. В домашних же условиях мастера-умельцы приспособились собирать сушилки для опилок барабанного типа, так как их конструкция наиболее простая, что и показано на схеме:

Несколько железных бочек, сваренных одна с другой, устанавливаются на раме с небольшим наклоном в одну сторону. Изнутри к стенкам бочек приваривают лопасти для перемешивания сырья. С одной стороны внутрь такого импровизированного барабана подают горячий воздух газовой или электрической тепловой пушкой. Вращение барабана производится электродвигателем через редуктор или понижающую ременную передачу.

Основные виды

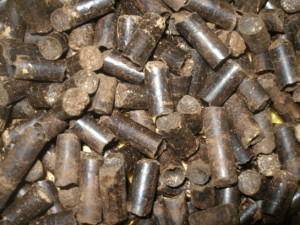

Древесные пеллеты

Изготавливаются в виде гранул цилиндрической формы из отходов древесины (опилок, щепок, коры, горбылей, некачественной древесины). Делятся на бытовые и промышленные. Бытовые пеллеты изготавливают из свежих опилок и щепок. В промышленных гранулах присутствуют другие примеси. Они бывают светлыми, коричневатыми, либо серыми.

Более светлый цвет свидетельствует о высоком качестве гранул (светлый – признак применения исключительно хорошей древесины без коры и чистых опилок). Они являются самыми популярными для отопления частных домов, так как у этого вида пеллетов самая низкая зольность, так как они не содержат пыль и кору дерева, (до 0,5 %) и хорошая теплоотдача.

Растительные пеллеты

Также производятся в гранулированном виде из отходов сельскохозяйственной деятельности (солома, шелуха подсолнуха, кукурузные и гречишные отходы). В основном конечный продукт получается темного цвета. По теплоотдаче, данные гранулы ничем не уступают, если говорить о пеллетах из шелухи подсолнечника, кукурузы и гречки, так как пеллеты из соломы уступают в этом показателе древесным пеллетам.

Но в то же время у соломенных гранул есть свои преимущества: большое количество сырья и низкая стоимость. У растительных пеллетов зольность выше (до 3%), чем у древесных, поэтому котел нужно будет чистить чаще.Данный вид предназначен для использования в промышленных целях, так как при сгорании выделяется большее количество золы.

Торфяные пеллеты

Их выполняют в виде гранул из торфа, цвет темный. Они также пользуются популярностью среди промышленных предприятий, так как обладают хорошими калорийными, экономическими и экологическими качествами. Среди частных потребителей они не получили распространения ввиду своей повышенной зольности, так как котел после использования торфяных гранул нужно будет очень часто чистить.

Промышленная технология

Процесс производства пеллет можно разделить на несколько этапов. Сначала проводится подготовка и дробление сырья. В промышленных условиях материал также сортируется и после очистки от примесей поступает на линию предварительного дробления. После этого сырье в обязательном порядке сушится. Для этого применяются аэрационные или барабанные сушильные установки. Остаточная влажность древесных опилок должна быть ниже 14%.

Следующим этапом производства пеллетного топлива является тонкое дробление материала. Использование специального оборудования позволяет довести щепу до состояния муки. Максимальный размер фракции после этого процесса составляет 4 мм. Затем снова контролируется влажность материала, и при необходимости проводится вторичная сушка. В противном случае сырье не будет прессоваться.

На финальном этапе производства измельченный сухой материал поступает в специальные установки для прессования. Он продавливается через матрицу с конусообразными отверстиями определенных размеров. Благодаря особой форме каналов опилки уплотняются. Также под давлением увеличивается температура сырья и выделяется вещество лигнин. Оно содержится в составе любого вида древесины и способствует прочному склеиванию фракции. При выходе из прессовальной установки гранулы могут иметь температуру до +90°С, и их необходимо охладить.

Изготовление пеллет в заводских условиях

На предприятии производство пеллет из опилок потребует соблюдения пошагового выполнения всех процессов:

Технология производства

Измельчение продукта до небольших размеров: длина до 25 мм, а диаметр 2-4 мм. Этот процесс упрощает работу пресс-гранулятора. Необходимо, чтобы опилки были как можно мельче. От этого напрямую зависит качество.
Материал измельчается с помощью дробилки. Процесс может повторяться неоднократно.
Опилки поступают в смеситель, а далее в сушильный барабан.
Сушка опилок — очень важный этап, так как процент влажности в пеллетах не должен быть меньше 8% и больше 12%. Отклонение от нормы вызовет плохое склеивание компонентов и ухудшение качества горения в котле

Важно высушить опилки до определенного процента влажности.
Отработанные фракции в процессе разделения древесных опилок и воздуха попадают в пеллетный котел.
Измельчение сырья до состояния муки. Она затем направляется в циклоны, которые отделяют древесину от воздуха.
Мука по транспортерам переправляется в бункер производственного гранулятора, а оттуда в смеситель.
Смеситель с помощью воды и пара корректирует нужный процент влажности.
Разделение на гранулы в промышленном грануляторе

При температуре (250-300 градусов выше 0) и через выбранную матрицу сырье превращается в пеллеты нужного размера. Разрезаются неподвижным ножом.
Охлаждение пеллет посредством специального вентилятора и расфасовка.

Производство пеллет из соломы

Сначала идет измельчение соломы до частей длиной 4 мм. Потом дробление до более мелкого состояния в мельничной дробилке. Затем сырье просушиваются в сушильном барабане. Далее обязательно продукт проходит контроль влажности (с помощью воды и пара). Мука из соломы после нескольких процедур измельчения перемещается в гранулятор. Там происходит прессовка и деление на гранулы нужной окружности и длины. В конце гранулы охлаждаются и фасуются.

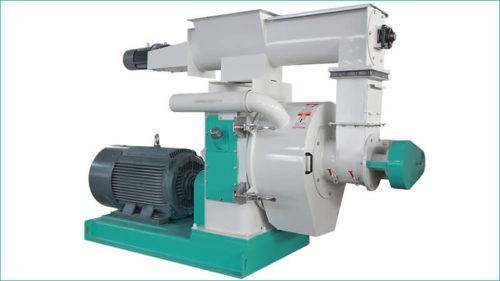

Гранулятор с кольцевой матрицей

Такой тип матрицы используется на крупных фабриках по производству пеллет: конструкция позволяет перерабатывать 300-500 тонн сырья.

Принцип работы такой: мягкие опилки продавливаются через отверстие в металлической пластине. Так пеллеты формируются, а затем уже разрезаются ножом на нужную длину.

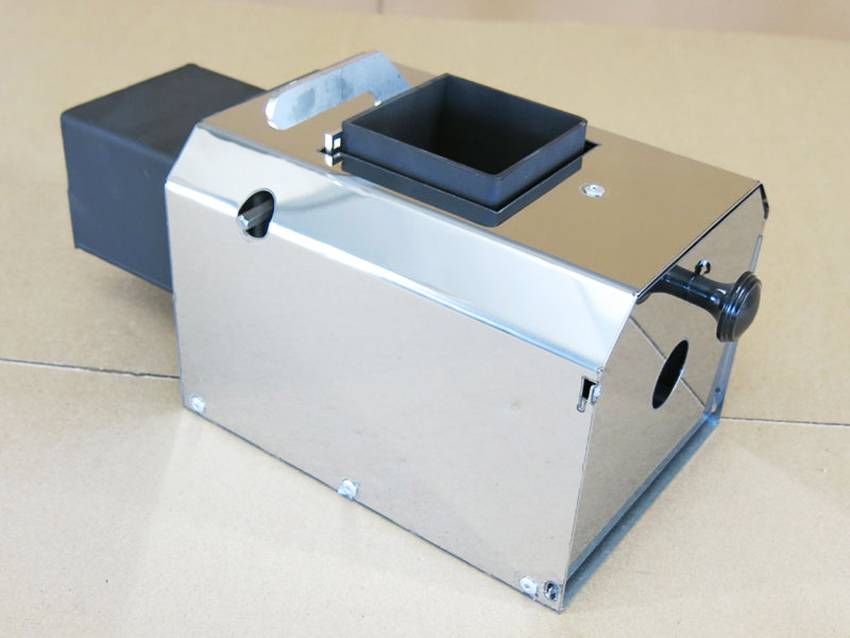

Пеллетная горелка своими руками: разновидности

Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.

На данный момент популярны пневматические пеллетные горелки Общемаш

Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.

Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.

Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.

Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

Автоматические пеллетные горелки отличаются высокой пожаробезопасностью

Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.

Гравитационная пеллетная горелка: особенности конструкции

Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.

Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки

Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить

Гравитационные пеллетные горелки можно использовать без подключения к электросети

КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.

Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.

Устройства гравитационного типа

Горелки гравитационного типа могут не зависеть от электричества. Топливо поступает сразу в пиролизную камеру, наддув может быть обеспечен благодаря дымоходной тяге. Привести горелку в работу можно в ручном режиме, используя одну заслонку и регулятор тяги в дымоходе. Но устройство такого типа нуждается в серьезном обслуживании.

Энергонезависимые изделия с ручным управлением бывают только самодельными. В продаже имеются только гравитационные полуавтоматические конструкции, где топливо подается посредством «самосыпа».

Чтобы не допустить попадания огня в бункер, нужно поставить шлюз на основе элементов, расширяющихся при нагреве, или же использовать схему с двойным колосником. Он подвижный и периодически отодвигается назад, забирая часть пеллет и перенося их в зону сжигания, одновременно происходит выталкивание золы в зольник. Но есть риск, что между колосниками зазор может быстро забиться золой. Если колосник в заднем положении застрянет, то огонь может попасть в бункер.

Схема гравитационной энергонезависимой горелки следующая:

  • Опилки засыпают прямо в пиролизную камеру в виде стальной перфорированной корзины. Она съемная, под каждый размер пеллет требуется изготавливать новую.
  • Третичный воздух, который подсасывается сквозь специальные отверстия, не допускает попадания огня в бункер.
  • Пиролиз опилок в корзине проводится за счет первичного воздуха.
  • Во вторичном виде он вместе с газами поступает в камеру, где и осуществляется горение.
  • Из нее выходит факел газов.

Некоторые горелки фабричного типа тоже могут изготавливаться по такой схеме. Но, в отличие от самоделок, они все равно будут зависеть от электричества, поскольку в них присутствует встроенная автоматика.

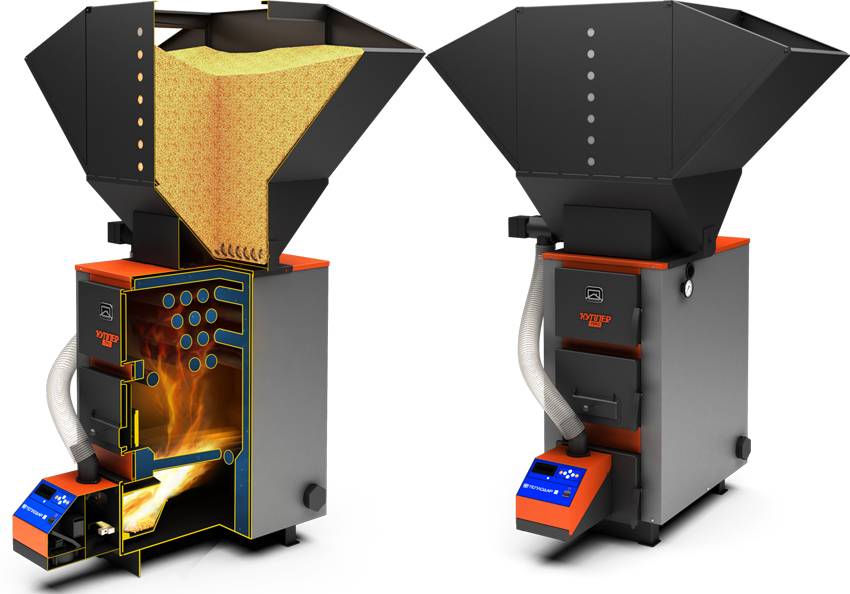

Зачем использовать пеллетную горелку

Пелетты – это материал для топки. Речь не идет об обычных поддонах для транспортировки. Пеллеты для горелки представляют собой прессованную древесину в виде небольших цилиндров. Их диаметр доходит до 25 мм. Они успешно ворвались на рынок и не перестают покорять его. Люди, использовавшие подобное топливо, отмечают его высокое качество и используют только его.

Однако, если пеллеты – это та же древесина, которая загружается в топку, зачем тратить средства и усилия на создание дополнительного механизма? Хоть это логично, но в таком случае твердотопливный материал будет сгорать на 80 и даже на 40%. Остатки попросту утилизируются. Как результат, КПД такой печи снижается в разы. Если использовать горелку, то сгорание материала будет составлять 98%. Разница весомая.

Обратите внимание! Пеллеты не подходят для пиролизных котлов. В ходе эксплуатации они наносят ему вред, и обслуживать оборудование приходится чаще

Важно и то, что температура внутри горелки по мере сгорания пеллет достигает 1 тыс. градусов по Цельсию! Вот почему стоит задуматься, можно ли ставить горелку на пеллетах для своего котла

Это вполне рационально, если понимать принцип работы пеллетной горелки во время сборки, а также следовать инструкции. Тогда горелка станет прекрасным дополнением для котла, улучшая его КПД. На видео изображена пеллетная горелка и принцип ее работы.

Главная задача горелочного устройства – организовать мощный факел, который будет нагревать котел. Пелетная горелка используется для того же и состоит из небольшой камеры сгорания в виде аэродинамической трубы. В нее из бункера подаются пеллеты. Под воздействием потока воздуха образуется направленное пламя. Камера сгорания делается прямоугольной или круглой. Наружная часть состоит из шнекового конвейера. Топливо из бункера подается по входному патрубку. Следующий незаменимый элемент – вентилятор. Он будет подавать воздух в нижнюю часть камеры.

Принцип работы в следующем: пеллеты попадают в камеру, где они поджигаются. Включается вентилятор, подавая минимальное количество воздуха. Когда пламя разгорается, вентилятор крутится быстрее, нагнетая больше воздуха. В итоге получается ровный и мощный факел. Заводские горелочные устройства полностью автоматизированы. Контроллер пеллетной горелки позволяет регулировать подачу пеллет, воздуха и т. д.

Как организовать изготовление пеллет своими руками

Достаточно высокая стоимость топливных гранул делает вопрос о том, как сделать пеллеты самостоятельно, очень актуальным для собственников частных домов и дач, желающих использовать данный вид топлива. Следует сразу сказать, что сделать самодельный гранулятор для изготовления пеллет можно. Однако прежде чем приступать к реализации такого проекта, необходимо очень взвешенно оценить свои возможности. Изготовление подобного оборудования, в процессе функционирования которого создаются значительные нагрузки, требует не только достаточно серьезной технической подготовки и наличия соответствующих навыков, но и применения токарного, фрезерного, сварочного оборудования, а также слесарных инструментов. Все это предполагает наличие высокой квалификации и достаточного опыта осуществления работ подобного характера.

Устройство самодельного гранулятора

Важнейшим условием целесообразности самостоятельного изготовления топливных пеллет является наличие доступного по стоимости сырья, которое должно соответствовать определенным требованиям по своим качественным характеристикам. Если приобретать для самостоятельного изготовления пеллет сырье, которое придется подвергать предварительной обработке, стоимость готовой продукции может оказаться такой, что ее просто невыгодно будет использовать для отопления жилья.

При изготовлении пеллет своими руками также следует учитывать тот факт, что для производства подходит не любое древесное сырье. Оптимальными в плане получения качественных топливных гранул, которые отличаются плотной и устойчивой структурой, являются отходы древесины хвойных пород.

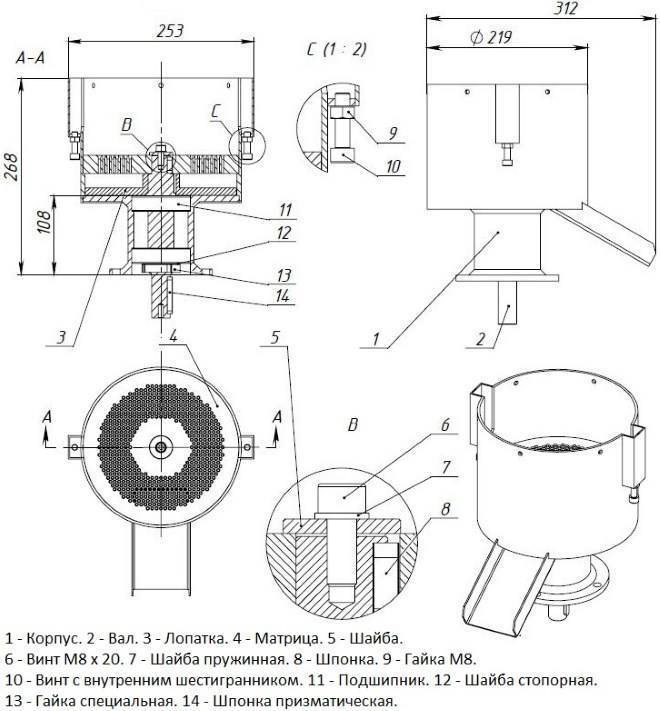

Чертеж корпуса и привода матрицы

Что потребуется

Для того чтобы сделать пеллеты в домашних условиях, как уже говорилось выше, потребуется станок для производства таких топливных гранул. Рассмотрим основные элементы его конструкции.

Плоская матрица круглой формы

Ее можно приобрести в готовом виде или изготовить самостоятельно, используя для этих целей лист металла. Толщина такого листа должна составлять не менее 20 мм. Отверстия в матрице, в которых будут формироваться топливные гранулы, должны иметь коническую форму. Приобретая или изготавливая самостоятельно матрицу для станка по производству топливных пеллет, следует иметь в виду: чем больше будет диаметр такого конструктивного элемента, тем выше будет производительность оборудования.

От диаметра отверстий в матрице зависит размер гранул

Принцип действия гранулятора с плоской матрицей

Мощные катки с зубчатыми рабочими поверхностями

Данные элементы, взаимодействуя с поверхностью матрицы, продавливают через ее отверстия сыпучую древесную массу, формируя плотные гранулы. Такие катки, насаженные на горизонтальный вал через подшипники качения, приводятся в действие вращающимся вертикальным валом. Степень прижима зубчатых катков к поверхности матрицы регулируется при помощи винтового механизма.

Зубчатые катки и матрица

Корпус устройства

Он изготавливается из трубы соответствующего диаметра или из свернутого в цилиндр металлического листа. Внутренний диаметр корпуса должен обеспечивать свободное вращение устанавливаемой в него матрицы.

Матрица с роликами внутри корпуса

Электродвигатель

Вал электрического двигателя соединяется с вертикальным штоком, приводящим во вращение матрицу.

Клиноременная передача

Мощная несущая рама

Для изготовления рамы обычно используется профильный прокат.

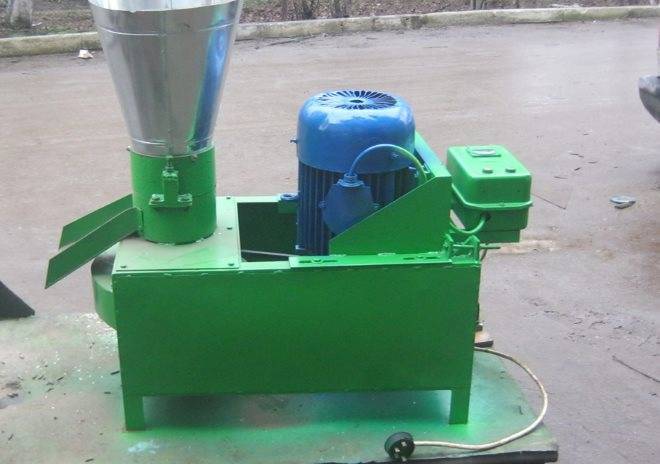

Самодельная установка для изготовления топливных гранул

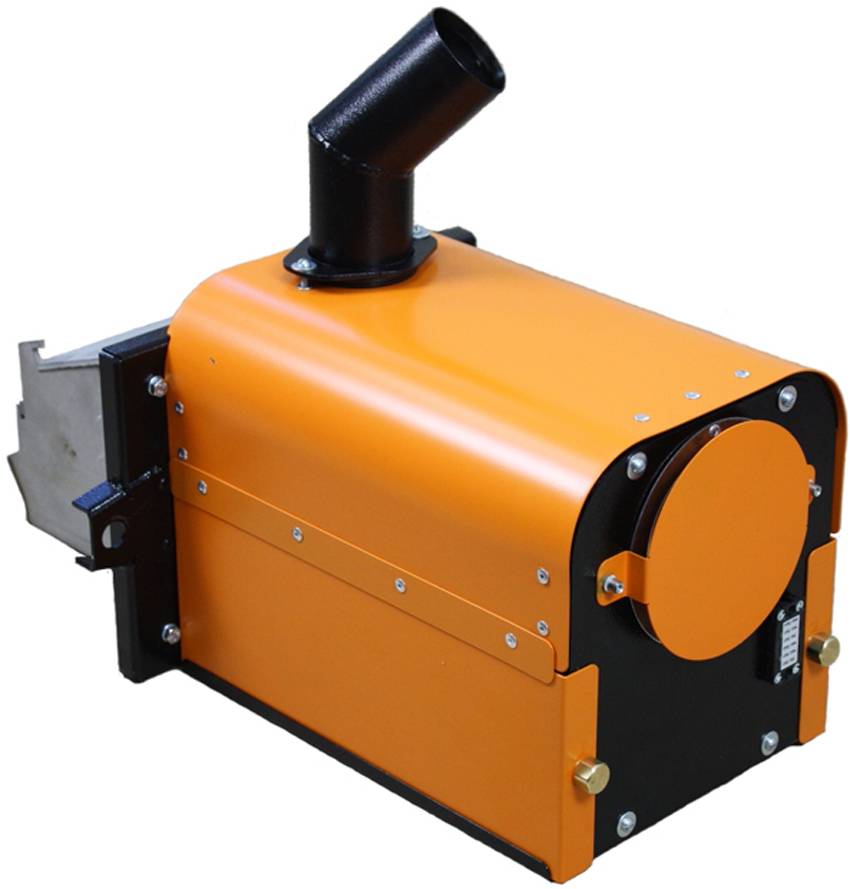

Пеллетная горелка с принудительным забором

Данной устройство является одним из лучших, если говорить о пожаробезопасности в доме. Представитель – пеллетная горелка Теплодар. Минусом является высокая стоимость горелок, достигающая 3000$. Горелка имеет несколько механизмов, обеспечивающих подачу пеллет внутрь. Один механизм задействует шнек, а другой – пневматическую систему. Безопасность изделия в том, канал проходит снизу (по нему перемещаются пеллеты). Пламя будет двигаться в обратном направлении, поэтому в бункер он не проберется.

Обратите внимание! Топливо подается порционно и не остается в канале, по которому двигаются. Еще одно преимущество в том, что конструкции с пневматической системой оборудуются большими бункерами. Их можно загружать 1 раз в месяц

Их можно загружать 1 раз в месяц

Еще одно преимущество в том, что конструкции с пневматической системой оборудуются большими бункерами. Их можно загружать 1 раз в месяц.

Что касается шнековых подающих механизмов, то они имеют два основных узла. Первый – шнек. Он забирает пеллеты из бункера, высыпая их в другой механизм. Другой шнек поднимает их прямо в горелку. Даже так возгорание возможно, так как топливо остается по всей длине шнека. Для защиты инженерами создается еще один узел, подходящий из материала к горелке. Он плавится и самозатухает. Это своего рода предохранитель, отсекающий огонь.

Недостатком подобных механизмов является то, что они зависимы от электричества. Без него подача пеллет прекращается, а что еще хуже, отопительная система может пострадать. Подавать питание нужно на два электродвигателя. В случае когда электроэнергия стабильна и не пропадает, то можно докупить надув воздуха. С ним сгорание пеллет будет лучше, как и КПД.
